SABINE(赛宾)FBX-901反馈抑制器使用说明书
SABINE（赛宾）FBX-901反馈抑制器2007/4/18 15:52:21 来源:音朗电声科技（微信公众平台欢迎收听）FBX-901反馈抑制器的应用在使用手册中，SABINE公司推荐了几种FBX-901在系统中的连接方法，包括串联法和插入法，如图4所示。
至于采用哪种连接方法应该根据不同情况而定。
假如为了使所有通道都能进行反馈抑制，就可以采用串联法；假如为了使其中的某一通道进行反馈抑制而又不想让其他通道受反馈抑制器的影响，就可以采用插入法。
对于与图示均衡器的连接，手册推荐：原来用作消除反馈的均衡器，可以用SABINE（赛宾）FBX-901代替图示均衡器；系统中用作音色修饰的均衡器，可以将SABINE（赛宾）FBX-901接在图示均衡器的后面。
SABINE（赛宾）FBX-901的调试需要细心的操作，必须按步骤执行：（1）在开机调试前，应该首先检查其电源线、信号线连接是否有误；（2）系统供电后，应将音箱和话筒摆放在使用中的实际位置（对于流动演出，音箱需要摆位），但应避免把话筒放在音箱前；（3）将FBX-901置于BYPASS状态，这时状态灯将是红色的；（4）如果系统中有均衡器这时就不要用它来消除反馈；（5）调整调音台每个需要抑制的话筒通道的电平，并将系统主音量关至最小；（6）将FBX-901的削波电平钮置于两点钟的位置；（7）按住复位开关（RESET）4s以上，直到滤波器显示灯停止闪烁为止；（8）将FBX-901置于激活状态（BYPASS钮抬起），这时状态灯将是绿色的；（9）慢慢将系统的通道和主音量打开，直到发生反馈，这时将明显听到FBX-901把反馈很快抑制掉，同时第一组滤波器灯将变亮，这说明第一组滤波器已经起作用；（10）重复上面（9）的操作，直到所有滤波器灯全部变亮，而且其中一个灯在闪烁，这表明所有固定和动态的滤波器都已设定完毕。
至此，反馈抑制器调试基本完成，系统的最大反馈前电平也已经确定，如果再提高系统的音量，新产生的反馈将得不到抑制。
中职教育-《视听技术教程》课件：第五章 专业信号处理器(6)电子工业出版社.ppt
当这种信号被找到后，由中央处理器立即告 知数字信号处理器设定这一频率，并在数字
滤波器中找到该频率点并给予数字衰减。其 衰减量在-40dB左右，滤波带宽可调，从 1/60倍频程到1/5倍频程。反馈抑制器使用得 当，可使扩声系统的传声增益提高6～12dB。
滤波器，滤波器的中心频率就等于自激频
率，而滤波器的陷波深度也会根据反馈的
强弱而自动设定。该机还针对反馈点有可
能漂移的特点，设置了一组动态滤波器，
随时检测反馈频率点的变化，进行自动跟 踪抑制。
① BY PASS（旁路）：指示灯呈红色时，处于旁 路状态，对信号无影响。当绿灯亮时，信号处理单 元自动对反馈进行抑制。
声反馈现象主要是由以下几种原因引起的：
① 扩声环境太差，建筑声学设计不合理，存在声聚 焦等问题；
② 扬声器布局不合理，演唱者使用的话筒直接对准 音箱声辐射的方向；
③ 电声设备选择不当，如所选话筒的灵敏度太高， 指向性差等；
④ 扩声系统调试不好，有设备处于临界工作状态， 稍有干扰就自激。
解决途径是消除产生啸叫振荡的条件，这些方法有：
① 正确处理好扬声器箱与传声器之间的安装位置。 不让传声器处于音箱的正前方，尽量拉开它们之间 的空间距离和空间方位。
② 选择指向性好的传声器和扬声器箱。
③ 改善室内声学条件，增加四周墙面、天花板和地 面的吸声系数，减少声音的多次反射和减小混响时 间。
④ 在电声系统中设置反馈抑制装置，吸收有 害的反馈频率。
② CLIP LEVEL ADJUSTMENT（削波电平调节）： 调节该旋钮时，右边的限幅指示灯会间歇闪烁。为 防止信号削波，此旋钮应调节在2点钟的位置。

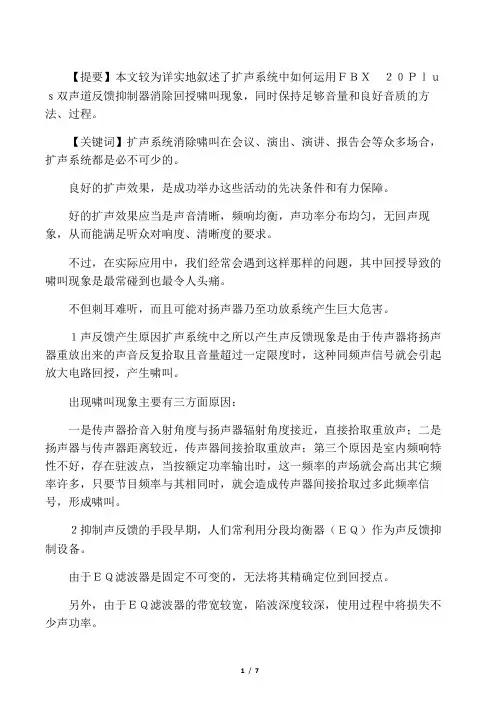

SABINEFBX2020反馈抑制器说明书
