全站仪基本功能使用手册
(完整版)苏一光全站仪使用手册
苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。
全站仪使用说明书

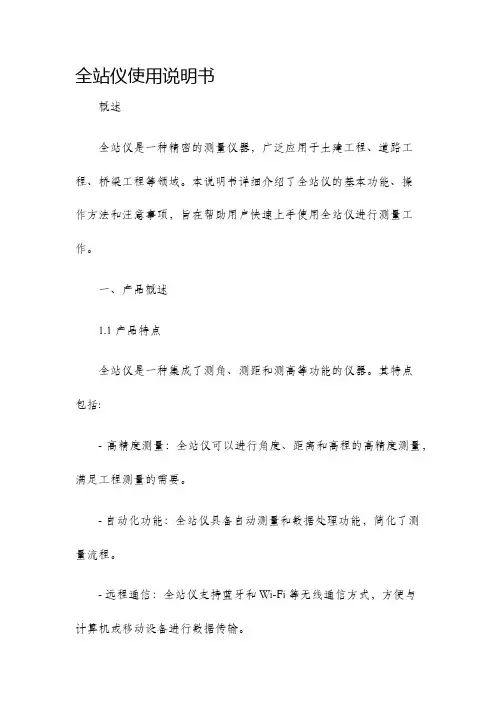

全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。
本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。
一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。
其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。
- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。
- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。
1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。
- 支架：用于固定全站仪，保持仪器的稳定。
- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。
二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。
- 选择适当的支架和测杆，正确安装全站仪。
- 检查并确认全站仪在使用前没有损坏。
2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。
在使用完毕后，按住电源按钮直到仪器完全关闭。
2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。
具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。
2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。
2.3.2 测量角度在设置好基准点后，即可进行角度的测量。
具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。
2. 在仪器上进入角度测量模式，按下测量按钮完成测量。
2.3.3 测量距离在测量角度完成后，可以开始测量距离。
具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。
2. 进入距离测量模式，按下测量按钮完成测量。
2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。
全站仪的说明书

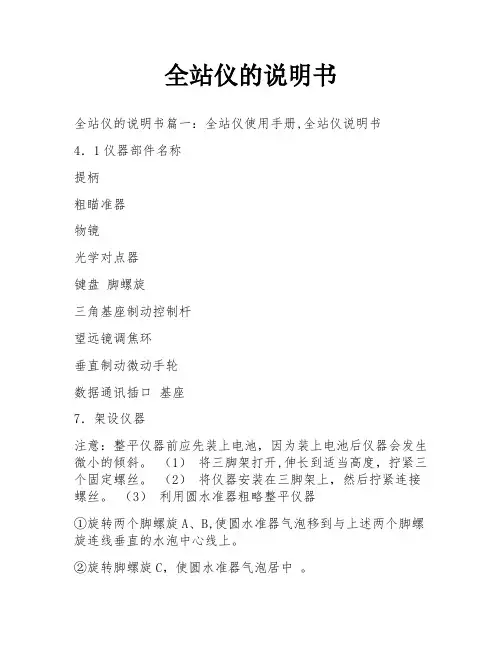

全站仪的说明书全站仪的说明书篇一：全站仪使用手册,全站仪说明书4．1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2）将仪器安装在三脚架上，然后拧紧连接螺丝。
（3）利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C，使圆水准器气泡居中。
（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g)，旋转第三个脚C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的准器管气泡始终居中为止。
（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
开三角架上的中心手把，轻移仪器，光学对点器的中心标志对准测站注意：尽量平移仪器，不要让仪器架头上有转动，以尽量减少气泡的移。
（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
旋角螺旋A角螺旋B 角螺旋C中。
螺旋长水松使点。
在偏8．调焦与照准注意：照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
? 当改变盘位观测时，用十字丝同一位置照准目标。
（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
用垂直和水平微动手轮使十字丝精确照准目标。
全站仪操作手册
NTS362R全站仪操作手册第一步：仪器的精度检查（使用仪器前我们要做的工作）1.仪器的设置（包括仪器基本设置和仪器常规设置）A.基本设置：仪器开机进入到如下测角界面：按“MENU(菜单键)”→5参数设置【F1:最小读数设置；F2：自动关机开关；F3：自动补偿】→F1:最小读数设置项中，我们设置时选第一项1”，选好后按F4回车；F2：自动关机开关：选F2：【关】；F3：自动补偿：倾斜传感器（单轴）【打开方法：F1/单轴→F4/确认】B仪器常规设置：[包括仪器的温度，气压，棱镜常数，仪器补偿器开关]在进行一些常规的设置中：在测角界面下按住键面上的“☆”键进入[屏幕将会有如下界面]对比度：35↑照明倾斜 S/A 对点◆对比度调节：通过按键可以调节液晶仪器显示对比度◆F1/照明：通过按键开关背景光与望远镜照明，或按[星号]键也能开关背景光与望远镜照明；◆F2/倾斜：通过按，按选择开关倾斜改正，然后按；◆F3/S/A: 通过按可以进入棱镜常数和温度气压设置界面如下1.F1/棱镜：按F1键时，我们可以进行仪器棱镜常数的输入或更改，即PSM：值会变成你所输的值（通常情况下我们用南方棱镜时，PSM值为-30m）。
方法为：按F1用右边的数字键输入你要输的值，如-30；最后按F4回车，结束。
2.F2/PPM:这项我们现在所有的南方仪器都不用手工输入，它会跟着你所输入的温度气压值得改变而变化；3.F3/温度：按F3键输入当前当地的温度值，方法：按F3在按F1/输入，输入此时的温度值，最后按F4/回车，完毕。
4.F4/气压：按F4键进行气压值得输入，操作与F3/温度是一样的。
◆F4/对点：如仪器带有激光对点功能，通过按F4对点键，按F1或F2键选择开关激光对中器。
◆在有些界面下，按星号键可以直接开启背景光。
2.在控制点上进行仪器精度检查（已知两个控制点）：在做好以上基本设置后，我们方可进行此项操作a在已知点上架好仪器，架好棱镜；b.仪器照准棱镜，在测角界面下测出仪器的HD（平距值）值，并记下它如a（m）；c.用计算器进行坐标反算，如1号已知点的坐标为(N1E1Z1),2号已知点得坐标为(N2E2Z2),则b(m)=b(m)=√（N1 - N2）2+（E1- E2）2d.比较c（m）=a-b，此时的值是否满足工程要求，一般那情况下不超过1分。
全站仪的使用方法及按键说明
全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。
它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。
本文档将介绍全站仪的使用方法及详细说明按键功能。
使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。
- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。
- 根据测量需要，选择合适的测量模式和参数设置。
2.设置目标点在开始测量之前，需要设置目标点。
目标点是测量仪器将要测量或测绘的位置。
•在测量区域的目标点上设置反光棱镜或反射器。
•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。
3.进行测量根据测量的需要，选择不同的测量模式和参数设置。
全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。
- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。
- 角度测量模式，该模式用于测量水平角和垂直角。
当选择了合适的模式后，按下仪器上的测量键开始测量。
4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。
•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。
•使用全站仪软件或第三方软件导入数据，并进行处理和分析。
按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。
•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。
•测量键：用于触发测量操作，开始记录测量数据。
•确认键：用于在菜单操作界面中确认选择的参数或选项。
•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。
•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。
需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。
全站仪使用操作说明
全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。
2.按下电源开关，等待全站仪启动。
启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。
根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。
此时，需要将全站仪定位到待测点上，并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项，开始进行校准。
2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。
根据仪器提示进行进一步操作，等待校准完成。
三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括：角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。
将目标对准激光束上，并观察显示屏上的读数。
如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。
将目标对准激光束上，并观察显示屏上的读数。
需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。
2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。
全站仪使用指导书
全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。
3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。
5. 选择English(en)进行语言选择，点键进入操作界面。
按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。
点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。
7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面，全站仪移位完成。
移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。
9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。
全站仪使用说明书(共3篇)
篇一：通用全站仪使用说明书内容简介:本指导书内容分为三个部分：1、topcon gts-300系列全站仪操作使用指南。
2、pentax pts-v全站仪操作使用简介。
3、topcon gts-312全站仪操作使用简介。
topcon gts-300系列全站仪操作使用指南编写: 王劲松广东交通职业技术学院2003年9月topcon gts-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：gts-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ang——进入角度测量模式键。
menu——进入主菜单测量模式键。
esc——用于中断正在进行的操作，退回到上一级菜单。
power——电源开关键——光标左右移动键▲▼——光标上下移动、翻屏键f1、f2、f3、f4——软功能键，分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义v——竖盘读数；hr——水平读盘读数（右向计数）；hl——水平读盘读数（左向计数）；hd——水平距离；vd——仪器望远镜至棱镜间高差；sd——斜距；*——正在测距；n——北坐标，相当于x；e——东坐标，相当于y；z——天顶方向坐标，相当于高程h。
二、角度测量模式功能：按ang键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
f1 oset ：设置水平读数为。
f2 hold ：锁定水平读数。
第1页 f3 hset ：设置任意大小的水平读数。
f4 p1↓：进入第2页。
f1 tilt ：设置倾斜改正开关。
第2页 f2 rep ：复测法。
f3 v% ：竖直角用百分数显示。
f4 p2↓：进入第3页。
f1 h-bz：仪器每转动水平角90°时，是否要蜂鸣声。
f2 r/l ：右向水平读数hr/左向水平读数hl切换，一般用hr。
第3页 f3 cmps ：天顶距v/竖直角cmps的切换，一般取v。
f4 p3↓：进入第1页。
三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及psm、ppm、距离单位等设置。
全站仪的基本操作与使用方法
1.水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00/00〃。
（3）照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2.距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时,可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、咼差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为lcm,每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
全站仪3.坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
4.数据通讯全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personalcomputermemorycardinternationassociation，个人计算机存储卡国际协会，简称PC卡，也称存储卡)卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
全站仪使用说明书
全站仪使用说明书全站仪使用说明书目录1.引言2.产品概述2.1 产品功能2.2 技术规格2.3 附件清单3.准备工作3.1 全站仪组装3.2 电池安装3.3 充电4.开始测量4.1 打开全站仪4.2 设置参数4.3 放置三脚架4.4 进行初始观测5.测量操作5.1 定向观测5.2 视线测量5.3 高差测量6.数据处理6.1 数据导出6.2 数据转换6.3 数据分析7.注意事项7.1 使用环境7.2 维护保养8.常见问题解答9.附录9.1 附件1：全站仪操作示意图 9.2 附件2：常用测量术语解释 9.3 附件3：修订记录本文档旨在向用户提供全站仪的详细使用说明，包括产品概述、准备工作、测量操作、数据处理等内容。
请在使用全站仪之前仔细阅读本文档，并按照说明进行操作。
2.产品概述2.1 产品功能全站仪作为一种高精度测量仪器，具有以下主要功能：- 视线测量：可测量目标点的水平方向和垂直方向的角度。
- 高差测量：可测量目标点的相对高度差。
- 定向测量：可测量目标点相对于参考方向的方位角。
- 数据记录：可记录测量数据并导出进行处理。
2.2 技术规格- 测量精度：角度精度±2秒，高差精度±2mm/km- 工作范围：水平方向 360°，垂直方向 -30°~90°- 显示屏：彩色触摸屏，分辨率1024x7682.3 附件清单本产品附件包括：- 充电器- 数据传输线- 使用手册3.准备工作3.1 全站仪组装将全站仪与三脚架连接，并确保牢固稳定。
3.2 电池安装将电池插入全站仪电池槽，并确保电极接触良好。
3.3 充电使用附赠的充电器将全站仪连接到电源，并进行充电，直到电池充满为止。
4.开始测量4.1 打开全站仪按下电源按钮并等待全站仪启动。
4.2 设置参数根据实际需求，在全站仪菜单中设置相关参数，如测量单位、控制点坐标等。
4.3 放置三脚架在测量区域选择一个平稳的地方，放置三脚架并调整使其水平稳固。
全站仪的使用说明
全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。
它的主要功能是测量地面上点的水平和垂直角度，以及距离。
全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。
使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。
1.仪器校准：首先，需要将全站仪安装在三脚架上。
然后，使用水平仪将全站仪调平。
调整水平仪的水平气泡，使其位于中央刻度线之间。
接下来，使用调焦器将望远镜调焦，使目标物清晰可见。
2.建立基准：在测量之前，需要在测量区域建立基准。
可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。
3.设置目标点：使用偏离点功能，设置需要测量的目标点。
通过输入点的坐标或在现场测量来确定目标点的位置。
4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。
然后，可以使用测量棚进行测角和测距。
在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。
在测距时，将测距棚对准目标点，并使用测距仪测量距离。
5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。
在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。
6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。
在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。
全站仪操作手册图文详细解析
一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。
配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。
后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。
按出现菜单，以下的菜单不需要更改。
设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。
按ENTER 键进入ID 模板库。
F2（增加）创建一个新的ID 模板。
栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。
字符数字就是自动增量可以是字符也可以是数字。
“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。
如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。
“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。
如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。
对高差进行折光差改正。
温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。
全站仪使用手册
全站仪由照准部、基座、水平度盘等部分组成采用编码度盘或光栅度盘读数方式为电子显示。
有功能操作键及电源还配有数据通信接口。
全站仪的使用1测量前的准备工作1电池的安装注意测量前电池需充足电①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮取出电池。
2仪器的安置。
①在实验场地上选择一点作为测站另外两点作为观测点。
②将全站仪安置于点对中、整平。
③在两点分别安置棱镜。
3竖直度盘和水平度盘指标的设置。
①直度盘指标设置。
②松开竖直度盘制动钮将望远镜纵转一周望远镜③处于盘左当物镜穿过水平面时竖直度盘指标即④已设置。
随即听见一声鸣响并显示出竖直角。
⑤②水平度盘指标设置。
⑥松开水平制动螺旋旋转照准部360水平度盘指⑦标即自动设置。
随即一声鸣响同时显示水平角。
至⑧此竖直度盘和水平度盘指标已设置完毕。
注意每⑨当打开仪器电源时必须重新设置和的指标。
⑩4调焦与照准目标。
⑪操作步骤与一般经纬仪相同注意消除视差。
⑫2角度测量⑬1首先从显示屏上确定是否处于角度测量模式⑭如果不是则按操作转换为距离模式。
⑮2盘左瞄准左目标A,按置零键使水平度盘读数⑯显示为0°00′00〃顺时针旋转照准部瞄准右目⑰标B读取显示读数。
⑱3同样方法可以进行盘右观测。
⑲4如果测竖直角可在读取水平度盘的同时读取⑳竖盘的显示读数。
213距离测量221首先从显示屏上确定是否处于距离测量模式23如果不是则按操作键转换为坐标模式。
242照准棱镜中心这时显示屏上能显示箭头前进25的动画前进结束则完成坐标测量得出距离HD为26水平距离VD为倾斜距离。
274坐标测量281首先从显示屏上确定是否处于坐标测量模式29如果不是则按操作键转换为坐标模式。
302输入本站点O点及后视点坐标以及仪器高、31棱镜高。
323瞄准棱镜中心这时显示屏上能显示箭头前进33的动画前进结束则完成坐标测量得出点的坐标34三、全站仪的操作与使用35不同型号的全站仪其具体操作方法会有较大的差异。
全站仪的使用说明
全站仪的使用说明
一、全站仪的结构
全站仪是由基准（有机会安装民用GPS基准）、读数装置、计算机和
车载组成的系统。
1、基准：全站仪使用的基准一般分为民用基准和工程基准，民用基
准主要是安装GPS天线，工程基准是专门为全站仪设计的基准，如精密平
尺支架，这是全站仪工程测量中不可缺少的重要设备，在后面的测量过程中，根据全站仪所做测量都需要和基准进行比较。
2、读数装置：读数装置是全站仪测量的核心，和GPS或者其它测量
读数构成了全站仪数据的核心，全站仪的读数装置有：总站、塔台、测距
仪等。
3、计算机：计算机是全站仪测量的管理中心，计算机提供有关全站
仪测量的信息，它可以配置、测量、检查、补充、不足的信息，通过计算机，可以了解全站仪测量的进度情况。
4、车载：车载是全站仪测量的运输工具，它可以将人员、工具、仪
器安全、快速地运到测量区域，而且可以将测量结果快速地传回到计算机
中进行处理。
二、全站仪的使用和操作
1、使用前的准备：在使用全站仪之前，必须进行精确的安装，如基
准的安装，全站仪仪器的检查和校准，以及数据记录等；
2、配置操作：首先要确定全站仪测量的范围，然后在计算机上配置。
全站仪基本功能使用手册
NTS-362型全站仪使用手册一、仪器各部件名称及其功能1.1 各部件名称1.2 键盘功能与信息显示键盘符号：显示符号：1.3 功能键角度测量模式 (三个界面菜单)距离测量模式(两个界面菜单) 坐标测量模式(三个界面菜单)1.4 星(★) 键模式按下(★)键后，屏幕显示如下：由星键(★)可作如下仪器设置：1、对比度调节：通过按[]或[]键，可以调节液晶显示对比度（当开机出现白屏说明对比度过低，应该调高对比度；当开机出现黑屏说明对比度过高，应该调低对比度）。
2、背景光照明：（夜晚或光线不足时打开照明键）按[F1]: 打开背景关。
再按[F1]: 关闭背景光。
3、补偿：（开启双轴补偿用于监测仪器的状态（是否倾斜）和辅助整平仪器）按[F2]键进入“补偿”设置功能，按[F1]或[F3]键设置倾斜补偿的打开或者关。
4、反射体：按[MENU]键可设置反射目标的类型。
按下[MENU]键一次，反射目标便在棱镜/免棱镜/反射片之间转换。
（测量前先在★键模式查看反射体是否为棱镜）5、指向：（一般用于线状建筑的辅助测量，红外线可以直接照准待测点，如：隧道测量）按[F3]键出现可见激光束。
6、参数：（必须对棱镜常数和气压进行设置，精密测量时需设置PPM值和温度）按[F4]键选择“参数”，可以对棱镜常数、PPM 值和温度气压进行设置，并且可以查看回光信号的强弱。
棱镜常数（国产仪器为-1mm，进口仪器为0mm）气压（一般地区（除青藏高原地区）气压值为正常一个大气压值760mmHg或1013hPa）温度（一般用温度计量取测量环境温度并输入）PPM值（计算和预测出的气象改正值）二、初始设置2.1 开/关机再按[POWER]键3 秒钟,即关闭电源。
2.2 设置垂直角和水平角的倾斜改正当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。
为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。
全站仪使用说明书
全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。
● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。
{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。
● 软键操作软键对应功能显示在屏幕底行。
{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。
在字母输入模式下，输入按键上方的字符。
{.}/{±} 在数字输入模式下，输入小数点或正负号。
在字母输入模式下，输入按键上方的字符。
{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。
（2）按{4}键，显示字母“J”。
（3）按三次{5}键，显示字母“O”。
（4）按两次{7}键，显示字母“B”。
（5）按{►}键，输入一个空格。
（6）按一次{5}键，显示字母“M”。
按{ENT}键完成输入。
●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。
（2）按{▲}或{▼}键,将光标移至“反射器”。
（3）利用{◄}或{►}键，选取目标类型选项。
在“棱镜”、“反射片”和“无棱镜”之间切换。
全站仪的使用说明书和操作规程
全站仪的使用说明书和操作规程1. 简介全站仪是一种先进的测量仪器，主要用于测量地理空间中的方位角、俯仰角和距离。
它具有高精度、高效率和多功能的特点，广泛应用于土木工程、建筑工程、勘探工程等领域。
本文档将详细介绍全站仪的使用说明和操作规程，帮助用户正确、高效地操作全站仪。
2. 前期准备在使用全站仪之前，需要进行一些前期准备工作。
首先，确保全站仪和其配件完好无损，并检查电池电量是否充足。
其次，确保触摸屏和测距仪上的镜片清洁无尘。
最后，根据测量需求，选择合适的三脚架或支架，并确保其稳定。
3. 全站仪的基本操作步骤步骤1：仪器设置1.打开全站仪的电源开关，等待系统启动完毕。
在启动过程中，不要进行其他操作。
2.进入主菜单界面，根据需要选择相应的测量模式。
3.根据实际情况设置测量参数，如单位制、测量角度等。
参数设置完成后，保存并退出设置界面。
步骤2：自准确定位1.在测量现场，选择一个参考点作为基准点，放置三脚架或支架，并使用水平仪调平。
2.将全站仪放置在三脚架或支架上，紧固好。
3.打开自动目标追踪功能，全站仪会自动搜索并锁定目标点。
4.当全站仪自动锁定目标点后，按下确定按钮，全站仪将自动进行准确的自准定位。
定位完成后，显示屏会提示定位结果。
步骤3：测量操作1.根据实际情况，确定需要测量的目标点和目标区域。
2.在测量前，找到目标点，并使用目标板等配件进行标志，以提高测量精度。
3.在全站仪上，选择测量模式，并输入需要的测量参数。
4.使用触摸屏或按键，将全站仪对准目标点，并触发测量按钮。
5.全站仪会自动测量目标点的方位角、俯仰角和距离，并在显示屏上显示结果。
6.如果需要测量多个目标点，重复步骤4-5即可。
7.在完成测量后，及时保存测量数据，并进行数据导出或打印。
4. 注意事项1.在使用全站仪前，确保对全站仪的基本操作步骤和功能有一定的了解，并参照用户手册进行操作。
2.在测量过程中，注意保持全站仪的稳定，避免因仪器晃动而导致测量误差。
全站仪使用说明
全站仪使用说明一、全站仪的组成及功能1、仪器主体望远镜：用于瞄准目标，可进行调焦和缩放。
操作面板：包含各种按键和显示屏，用于输入指令和显示测量数据。
电池仓：安装电池，为仪器提供电源。
2、三脚架支撑全站仪，保证仪器的稳定性。
3、棱镜反射全站仪发出的激光，用于测量距离。
4、数据传输线用于将测量数据传输到计算机或其他设备。
二、使用前的准备工作1、检查仪器检查仪器外观是否有损坏，各部件是否连接牢固。
清洁仪器镜头和棱镜，确保测量的准确性。
2、安装电池按照仪器说明书的要求，正确安装电池，并确保电池电量充足。
3、架设仪器将三脚架打开并调整到合适的高度，使三脚架顶部大致水平。
将全站仪安装在三脚架上，通过调整脚螺旋使仪器精确水平。
4、对中与整平打开激光对中器，使仪器的中心与测量点大致对准。
调整脚螺旋，使仪器的圆水准气泡居中。
然后通过调整管水准气泡，使仪器精确整平。
5、设置参数打开仪器电源，进入设置菜单，根据测量任务设置相关参数，如测量单位、精度、温度和气压等。
三、测量操作步骤1、角度测量瞄准目标点，按下角度测量按钮，仪器将自动测量水平角和竖直角，并在显示屏上显示测量结果。
2、距离测量瞄准棱镜，按下距离测量按钮，仪器将发射激光并测量到棱镜的距离，并显示在屏幕上。
3、坐标测量在已知点上设站，输入已知点的坐标和仪器高。
瞄准测量点，测量角度和距离，仪器将自动计算出测量点的坐标。
4、高差测量先测量一个已知高程点的高差，作为基准。
然后测量其他点的高差，通过计算得出各点的高程。
四、数据记录与处理1、数据记录测量过程中，应及时记录测量数据，包括点号、坐标、角度、距离和高差等。
可以使用仪器自带的存储功能或外接的数据记录设备进行记录。
2、数据处理将测量数据传输到计算机中，使用专业的测量软件进行处理和分析。
软件可以进行数据的平差计算、图形绘制和成果输出等。
五、注意事项1、避免在强烈阳光下或高温环境中使用仪器，以免影响测量精度。
2、仪器使用完毕后，应及时清理和保养，并存放在干燥、通风的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NTS-362型全站仪使用手册一、仪器各部件名称及其功能1.1 各部件名称1.2 键盘功能与信息显示键盘符号：显示符号：1.3 功能键角度测量模式 (三个界面菜单)距离测量模式(两个界面菜单) 坐标测量模式(三个界面菜单)1.4 星(★) 键模式按下(★)键后，屏幕显示如下：由星键(★)可作如下仪器设置：1、对比度调节：通过按[]或[]键，可以调节液晶显示对比度（当开机出现白屏说明对比度过低，应该调高对比度；当开机出现黑屏说明对比度过高，应该调低对比度）。
2、背景光照明：（夜晚或光线不足时打开照明键）按[F1]: 打开背景关。
再按[F1]: 关闭背景光。
3、补偿：（开启双轴补偿用于监测仪器的状态（是否倾斜）和辅助整平仪器）按[F2]键进入“补偿”设置功能，按[F1]或[F3]键设置倾斜补偿的打开或者关。
4、反射体：按[MENU]键可设置反射目标的类型。
按下[MENU]键一次，反射目标便在棱镜/免棱镜/反射片之间转换。
（测量前先在★键模式查看反射体是否为棱镜）5、指向：（一般用于线状建筑的辅助测量，红外线可以直接照准待测点，如：隧道测量）按[F3]键出现可见激光束。
6、参数：（必须对棱镜常数和气压进行设置，精密测量时需设置PPM值和温度）按[F4]键选择“参数”，可以对棱镜常数、PPM 值和温度气压进行设置，并且可以查看回光信号的强弱。
棱镜常数（国产仪器为-1mm，进口仪器为0mm）气压（一般地区（除青藏高原地区）气压值为正常一个大气压值760mmHg或1013hPa）温度（一般用温度计量取测量环境温度并输入）PPM值（计算和预测出的气象改正值）二、初始设置2.1 开/关机再按[POWER]键3 秒钟,即关闭电源。
2.2 设置垂直角和水平角的倾斜改正当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。
为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。
若出现(“补偿超限”)，则表明仪器超出自动补偿的范围，必须人工整平。
●NTS360R 系列全站仪可对仪器竖轴在X、Y 方向倾斜而引起的垂直角和和水平角读数误差进行补偿改正。
●NTS360R 系列全站仪的补偿设置有：关闭补偿、单轴补偿和双轴补偿三种选项。
双轴补偿：改正垂直角指标差和竖轴倾斜对水平角的误差。
当任一项超限时，系统会提示“补偿超限”，用户必须先整平仪器。
单轴补偿：改正垂直角指标差。
当垂直角补偿超限时，系统才给出提示。
关闭补偿：补偿器关闭。
●当仪器处于一个不稳定状态或有风天气,垂直角显示将是不稳定的,在这种状况下补偿器应该关闭。
这样可以避免因抖动引起的补偿器超出工作范围,仪器提示错误信息而中断测量。
[例] 用软件设置倾斜改正2.3 设置测距类型NTS360R 系列全站仪可设置为红色激光测距和不可见光红外测距，可选用的反射体有棱镜、免棱镜及反射片。
用户可根据作业需要自行设置。
NTS360 系列全站仪只具有红外测距功能，使用时所用的棱镜需与棱镜常数匹配（国产全站仪棱镜常数均为-1，进口仪器为0）。
2.4 设置反射棱镜常数当使用棱镜作为反射体时，需在测量前设置好棱镜常数。
一旦设置了棱镜常数，关机后该常数仍被保存。
2.5 回光信号回光信号功能显示EDM(测距仪)的回光信号强度。
可以在较恶劣的条件下得到尽可能理想的瞄准效果。
一旦接收到来自棱镜的反射光，仪器即发出蜂鸣声。
当目标难以寻找时，使用该功能可能容易地照准目标。
2.6 设置大气改正距离测量时，距离值会受测量时大气条件的影响。
为了顾及大气条件的影响，距离测量时须使用气象改正参数进行改正。
温度：仪器周围的空气温度气压：仪器周围的大气压PPM 值：计算和预测的气象改正●NTS 系列全站仪标准气象条件(即仪器气象改正值为0 时的气象条件)：气压： 1013hPa或760mmHg温度： 20ºC●大气改正的计算：ΔS =278.44 – 0.294922 P / ( 1 + 0.003661T )(ppm)式中：ΔS：改正系数 (单位 ppm)P：气压 (单位 hPa)若使用的气压单位是mmHg 时，按：1hPa = 0.75mmHg 进行换算。
T：温度 ( 单位ºC)2.6.1 直接设置大气改正值测定温度和气压，然后从大气改正图上或根据改正公式求得大气改正值(PPM)。
2.6.2 由温度和气压计算大气改正预先测得测站周围的温度和气压。
例：温度+25℃气压1017.52.7 设置角度/距离的最小读数最小读数的设置,可选择角度/距离测量的显示单位[例]角度最小读数：0.1″三、测量前的准备3.1 仪器开箱和存放·开箱轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。
·存放盖好望远镜镜盖，使照准部的垂直制动手轮和基座的水准器朝上，将仪器平卧(望远镜物镜端朝下)放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖,并关上锁栓。
3.2 安置仪器将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。
（参考经纬仪的安置步骤，此处步骤不重复讲解）3.3反射棱镜当全站仪用红外光进行测量距离等作业时，须在目标处放置反射棱镜。
反射棱镜有单(叁)棱镜组，可通过基座连接器将棱镜组连接在基座上安置到三脚架上，也可直接安置在对中杆上。
棱镜组由用户根据作业需要自行配置。
南方测绘仪器公司所生产的棱镜组如图所示：3.4基座的装卸拆卸如有需要，三角基座可从仪器(含采用相同基座的反射棱镜基座连接器)上卸下，先用螺丝刀松开基座锁定钮固定螺丝，然后逆时针转动锁定钮约180°，即可使仪器与基座分离。
安装将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三角基座上，顺时针转动锁定钮180°使仪器与基座锁定，再用螺丝刀将锁定钮固定螺丝旋紧。
3.5望远镜目镜调整和目标照准瞄准目标的方法(供参考)①将望远镜对准明亮天空，旋转目镜筒，调焦看清十字丝(先朝自己方向旋转目镜筒再慢慢旋进调焦清楚十字丝)；②利用粗瞄准器内的三角形标志的顶尖瞄准目标点，照准时眼睛与瞄准器之间应保留有一定距离；③利用望远镜调焦螺旋使目标成像清晰。
当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这将影响观测的精度，应仔细调焦并调节目镜筒消除视差。
四、角度测量模式4.1 水平角和垂直角测量水平角右角和垂直角的测量。
确认处于角度测量模式（注意一定要在右角HR模式）4.2 水平角的设置（用于测回法多测回观测时）4.3.1通过键盘输入进行设置4.3 角度复测（用于角度的精密测量）NTS360R 系列全站仪在测量过程中，应该避免在红外测距模式及激光测距条件下，对准强反射目标(如交通灯)进行距离测量。
因为其所测量的距离要么错误，要么不准确。
当按下“测量”键时，仪器将对在光路内的目标进行距离测量。
当测距进行时，如有行人、汽车、动物、摆动的树枝等通过测距光路，会有部分光束反射回仪器，从而导致距离结果的不准确，应尽量避免。
在无反射器测量模式及配合反射片测量模式下，测量时要避免光束被遮挡干扰。
无棱镜测距●确保激光束不被靠近光路的任何高反射率的物体反射。
●当启动距离测量时，EDM 会对光路上的物体进行测距。
如果此时在光路上有临时障碍物(如通过的汽车，或下大雨、雪或是弥漫着雾)，EDM 所测量的距离是到最近障碍物的距离。
●当进行较长距离测量时，激光束偏离视准线会影响测量精度。
这是因为发散的激光束的反射点可能不与十字丝照准的点重合。
因此建议用户精确调整以确保激光束与视准线一致。
●不要用两台仪器对准同一个目标同时测量。
因为可能收到的信号是另一台仪器的。
对棱镜精密测距应采用标准模式(棱镜模式)。
红色激光配合反射片测距5.1 距离测量NTS360R 系列全站仪提供单次精测/N 次精测/重复精测/跟踪测量四种测量模式，用户可根据需要进行选择。
若采用N 次精测模式，当输入测量次数后，仪器就按照设置的次数进行测量，并显示出距离平均值。
5.3 放样该功能可显示出测量的距离与输入的放样距离之差。
测量距离 - 放样距离=显示值放样时可选择平距(HD)，高差(VD)和斜距(SD)中的任意一种放样模式。
六、坐标测量模式6.1 坐标测量的步骤通过输入仪器高和目标高后测量坐标时，可直接测定未知点的三维坐标。
（若只需测定未知点的平面坐标时则不需要输入仪器高和目标高）。
○要设置测站点坐标值，参见“6.2 测站点坐标的设置”。
○要设置仪器高和目标高，参见“6.3 仪器高设置”和“6.4 目标高的设置”。
○要设置后视，并通过测量来确定后视方位角, 方可测量坐标。
未知点的坐标由下面公式计算并显示出来：测站点坐标：(N0，E0，Z0) 相对于仪器中心点的目标中心坐标：(n，e，z)仪器高：仪高未知点坐标：(N1，E1，Z1)目标高：标高高差：Z(VD)N1=N0+nE1=E0+eZ1=Z0+仪高+Z-标高仪器中心坐标((N0，E0，Z0+仪器高)进行坐标测量，注意：要先设置测站坐标，仪器高，目标高及后视方位角。
6.2 测站点坐标的设置设置仪器(测站点)相对于坐标原点的坐标，仪器可自动转换和显示未知点(目标点)在该坐标系中的坐标。
6.3 仪器高的设置电源关闭后，可保存仪器高。
6.4 目标高的设置此项功能用于获取Z 坐标值，电源关闭后，可保存目标高。
6.5 设置后视点如下三种后视点设置方法可供选用。
1)利用内存中的坐标数据设置后视点（略）2)直接键入坐标数据3)直接键入设置角（略）例：直接键入坐标数据方法与测站点输入方法类似！6.6 坐标测量步骤①在测站点安置全站仪，对中整平，并量取仪器高在仪器中输入；②进行☆号键的设置（打开双轴补偿，调整对比度使界面清晰，反射体选择棱镜，参数设置里棱镜常数设置为（国产：-30mm，进口：0mm），输入温度（-30~+60℃）和气压（760mmHg或1013hPa））③进入坐标测量模式，进行测站点和后视点的设置，并输入棱镜高；④盘左瞄准后视点棱镜中心进行方位角定向；⑤瞄准待测目标点测量坐标或输入待放样点坐标进行放样。
