吊索具计算(汇编)
起重工培训吊索具的计算
起重工培训吊索具的相关计算1、吊索具破断拉力及许用拉力计算：1）白棕绳的许用拉力计算公式：破断拉力Q≈5d2（kg）许用拉力P≈5d2/k （kg）其中，d（单位mm）为白棕绳的直径，k为白棕绳的安全系数。
白棕绳的安全系数k例1：1根直径为16mm的白棕绳，k=10，其破断拉力和许用拉力各为多少？解：已知d＝16mm，k＝10破断拉力Q≈5d2＝5×162＝1280kg许用拉力 P≈5d2/k＝1280/10=128kg答：直径为16mm的白棕绳破断拉力1280kg，许用拉力128kg。
2）钢丝绳破断拉力、许用拉力计算公式：破断拉力Q≈54d2 （kg）许用拉力 P≈54d2/k （kg）其中，d（单位mm）为钢丝绳的直径，k为钢丝绳的安全系数。
钢丝绳的安全系数k例2：一根直径26mm 的钢丝绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈54d 2＝54×262＝36504kg许用拉力 P ≈54d 2/k ＝36504/6≈6084kg答：直径26mm 钢丝绳它的破断拉力是36504kg ，许用拉力是6084kg 。
3）尼龙绳直径的破断拉力、许用拉力计算公式： 破断拉力 Q ≈11d 2许用拉力 P ≈11d 2/k其中，d （单位mm ）为尼龙绳的直径，k 为尼龙绳的安全系数。
例3：一根直径20mm 的尼龙绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈11d 2＝11×202＝4400kg许用拉力 P ≈11d 2/k=(11×202)/6＝733kg答：尼龙绳直径20mm ，它的破断拉力4400kg ，许用拉力733kg 。
2、吊装夹角系数：3、卸扣的许用拉力计算公式：许用拉力 P ≈6d 2其中，d 为卸扣本体直径。
例4：使用一只卸扣直径为30mm ，求它的许用拉力？ 解：P ≈6d 2=6×302=5400kg答：直径为30mm 卸扣，它的许用拉力为5400kg 。
常用起重索具吊具计算
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）； ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2 表1钢丝绳合用程度判断表P= Q ncosaP=a ΣS 0K表2钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法： 当公称抗拉强度为1400Mpa 时，ΣS 0=428d 2当公称抗拉强度为1550Mpa 时，ΣS 0=474d 2当公称抗拉强度为1700Mpa 时，ΣS 0=520d 2当公称抗拉强度为1850Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。
起重吊装、吊装绳索及吊具的计算
起重吊装、吊装绳索及吊具的计算吊装绳索的计算在起重吊装设备与构件时,常用钢丝绳和链条制成一种专用吊具,称为吊索【千斤绳、带子绳、栓绳和吊带的】。
吊索可用单肢、双支、四支或多支式的。
其计算公式为：S=Q计/n·1/sinβ≤бb/k式中 S—1根分支吊索所承受的拉力 N；Q计—被吊设备与构件的计算重量 N；Q计=K动·K不·Q NK动—动载系数，一般取K动=1.1；K不—不均衡系数，一般取K不=1.3；n—吊索的分支数；β—吊索与水平面的夹角；бb—钢丝绳的破断拉力 KN；K—安全系数，一般取6～10。
【例题】己知某安装现场有一重为50000 N的构件,用双分支吊索吊装该构件，当吊索与构件水平面的夹角β为900、600、45o、300时，试求每根吊索的受力为多少？水平力为多少？选用多大直径的钢丝绳？【解】：Q计=K动·K不·Q=1.1×1.3×50000=71500 Nβ 900 600 450 3001/sinβ 1 1.16 1.414 2Q计/n 35750 35750 35750 35750S=1/sinβ·Q计/n35750 41470 50550 71500按最大受力耒选择钢丝绳代入S=бb/K 所以бb=K·S=6×71500=429000N=429KN答：查表选用6×61＋1,钢丝抗拉强度为1700MPa直径为30.5㎜的钢丝绳。
吊具的计算（一）骑马式绳卡使用数量的计算n=T/2N·（f1＋f2）=2.5·T/N式中 T—钢丝绳上所受的拉力，N；N—拧紧绳卡螺帽时，螺栓上所受的力（可查表求得）；f1—钢丝绳与钢丝绳之间的摩擦系数,为安全起见取f1=0。
F2—钢丝绳在绳卡卡箍上的摩擦系数，f2=0.2。
拉力值N是以用长0.2米的螺帽扳手双手用力拧紧螺帽为前提,一般使用三个,最后一个加旁弯,以便观察其是否有松动。
起重吊装、常用吊具简易计算
起重吊装、常用吊具简易计算
(一)骑马式绳卡使用数量的计算
n=T∕2N∙(fl+f2)=2.5∙T∕N
式中TT冈丝绳上所受的拉力，N;
N-拧紧绳卡螺帽时,螺栓上所受的力(可查表求得)；
任一钢丝绳与钢丝绳之间的摩擦系数,为安全起见取仕=0。
F2T冈丝绳在绳卡卡箍上的摩擦系数，f2=0.2o
拉力值N是以用长0.2米的螺帽扳手双手用力拧紧螺帽为前提,一般使用三个,最后一个加旁弯,以便观察其是否有松动。
(二)、卸扣计算：
卸扣的承载能力与弯环部位直径的平方成正比，对直环形螺旋式卡环的允许承载按下式枯算。
P=40χd2平均N
式中P—允许承载荷重，N;
d平均T肖轴与弯环直径的平均值，即d平均二d÷dl/2mm
【例题】按表选用卸扣,己知销轴直径为12mm,弯环直径为Iomm,试确定其允许荷重为多少？
【解】：代入以上公式d平均=d+d1/2=12+10/2=11mm
P=40×d2平均=40χll2=4840N
答：查表允许负荷为5000N,与计算基本相吻合。
（三）、链条计算
按用途不同链条可分为焊接链条、片状链条两种,用于挠性传动构件或挠性起重构件。
其拉力按下式计算。
F=b∙9.81∙W∙m∕nN
式中b一链与垂直线形成夹角白时的受力系数，查表。
W—构件或设备的重量Kg;
m—安全系数,m=5;
nT连条根数。
吊索具计算（汇编）

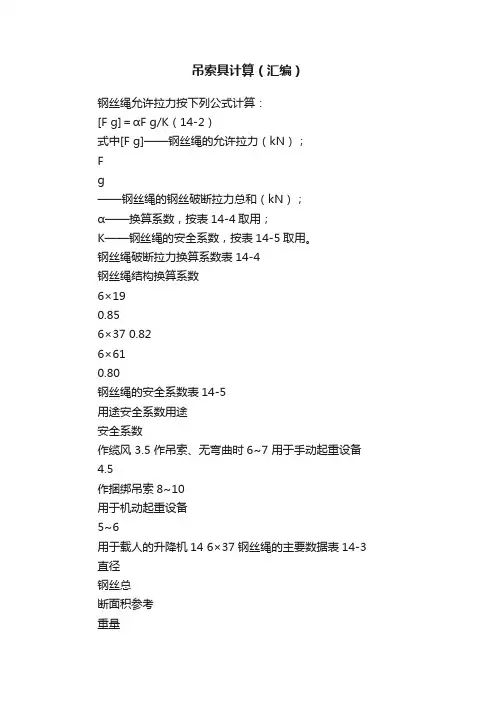

吊索具计算（汇编）钢丝绳允许拉力按下列公式计算：[F g]＝αF g/K（14-2）式中[F g]——钢丝绳的允许拉力（kN）；Fg——钢丝绳的钢丝破断拉力总和（kN）；α——换算系数，按表14-4取用；K——钢丝绳的安全系数，按表14-5取用。
钢丝绳破断拉力换算系数表14-4钢丝绳结构换算系数6×190.856×37 0.826×610.80钢丝绳的安全系数表14-5用途安全系数用途安全系数作缆风 3.5 作吊索、无弯曲时6~7 用于手动起重设备4.5作捆绑吊索8~10用于机动起重设备5~6用于载人的升降机14 6×37钢丝绳的主要数据表14-3 直径钢丝总断面积参考重量钢丝绳公称抗拉强度（N/mm2）钢丝绳钢丝1400 1550 1700 1850 2000钢丝破断拉力总和（mm）（mm2）（kg/100m）（kN）不小于8.7 0.4 27.88 26.21 39.0 43.2 47.3 51.5 55.7 11.0 0.5 43.57 40.96 60.9 67.5 74.0 80.6 87.1 13.0 0.6 62.74 58.98 87.8 97.2 106.5 116.0 125.0 15.0 0.7 85.39 80.57 119.5 132.0 145.0 157.5 170.5 17.5 0.8 111.53 104.8 156.0 172.5 189.5 206.0 223.0 19.5 0.9 141.16 132.7 197.5 213.5 239.5 261.0 282.0 21.5 1.0 174.27 163.3 243.5 270.0 296.0 322.0 348.5 24.0 1.1 210.87 198.2 295.0 326.5 358.0 390.0 421.5 26.0 1.2 250.95 235.9 351.0 388.5 426.5 464.0 501.5 28.0 1.3 294.52 276.8 412.0 456.5 500.5 544.5 589.0 30.0 1.4 341.57 321.1 478.0 529.0 580.5 631.5 683.0 32.5 1.5 392.11 368.6 548.5 607.5 666.5 725.0 784.0 34.5 1.6 446.13 419.4 624.5 691.5 758.0 825.0 892.036.5 1.7 503.64 473.4 705.0 780.5 856.0 931.5 1005.0 39.0 1.8 564.63 530.8 790.0 875.0 959.5 1040.0 1125.0 43.0 2.0 697.08 655.3 975.5 1080.0 1185.0 1285.0 1390.0 47.5 2.2 843.47 792.9 1180.0 1305.0 1430.0 1560.052.0 2.4 1003.80 943.6 1405.0 1555.0 1705.0 1855.056.0 2.6 1178.07 1107.4 1645.0 1825.0 2000.0 2175.060.5 2.8 1366.28 1234.3 1910.0 2115.0 2320.0 2525.065.0 3.0 1568.43 1474.3 2195.0 2430.0 2665.0 2900.0两支吊索的拉力计算表简图简图夹角α吊索拉力F水平压力H25° 1.18G 1.07G30° 1.00G 0.87G35°0.87G 0.71G40°0.78G 0.60G45°0.71G 0.50650°0.65G 0.42G55°0.61G 0.35660°0.58G 0.29G65°0.56G 0.24G70°0.53G 0.18G1.钢丝绳受力计算选用规格为φ65（6×37）公称抗拉强度＞1550N/mm2的钢丝绳用于钢弦杆构件吊装。
常用起重索具、吊具计算1
常用起重索具、吊具计算1常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力PQ ncosaP），求出钢丝破断拉力总和ΣS0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算：（1-2）式中P——钢丝绳的容许拉力（kN）；ΣS0——钢丝绳的钢丝破断拉力总和（kN）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a分别取0.85、0.82、0.80；K——钢丝绳使用安全系数。
见下表2表1钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳的位置未有变动，无绳股凹凸现象，磨损轻微100% 重要场合Ⅱ①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯②钢丝绳个别部位有轻微锈蚀③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的3%70% 重要场合Ⅲ①钢丝绳表面有尖刺现象，每米长度内尖刺数目不多于总丝数的10%②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出50% 次要场合Ⅳ①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的25%40% 次要场合P =aΣS0K表2 钢丝绳的安全系数使用情况安全系数K 使用情况安全系数K 缆风绳用 3.5 用作吊索，无弯曲6～7用于手动起重设备 4.5 用作绑扎吊索8～10用于机动起重设备5～6 用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
起重工培训吊索具的计算
起重工培训吊索具的相关计算1、吊索具破断拉力及许用拉力计算：1）白棕绳的许用拉力计算公式：破断拉力Q≈5d2（kg）许用拉力P≈5d2/k （kg）其中，d（单位mm）为白棕绳的直径，k为白棕绳的安全系数。
白棕绳的安全系数k例1：1根直径为16mm的白棕绳，k=10，其破断拉力和许用拉力各为多少？解：已知d＝16mm，k＝10破断拉力Q≈5d2＝5×162＝1280kg许用拉力 P≈5d2/k＝1280/10=128kg答：直径为16mm的白棕绳破断拉力1280kg，许用拉力128kg。
2）钢丝绳破断拉力、许用拉力计算公式：破断拉力Q≈54d2 （kg）许用拉力 P≈54d2/k （kg）其中，d（单位mm）为钢丝绳的直径，k为钢丝绳的安全系数。
钢丝绳的安全系数k例2：一根直径26mm 的钢丝绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈54d 2＝54×262＝36504kg许用拉力 P ≈54d 2/k ＝36504/6≈6084kg答：直径26mm 钢丝绳它的破断拉力是36504kg ，许用拉力是6084kg 。
3）尼龙绳直径的破断拉力、许用拉力计算公式： 破断拉力 Q ≈11d 2许用拉力 P ≈11d 2/k其中，d （单位mm ）为尼龙绳的直径，k 为尼龙绳的安全系数。
例3：一根直径20mm 的尼龙绳用于吊索，k ＝6，试问它的破断拉力和许用拉力各为多少？解：破断拉力 Q ≈11d 2＝11×202＝4400kg许用拉力 P ≈11d 2/k=(11×202)/6＝733kg答：尼龙绳直径20mm ，它的破断拉力4400kg ，许用拉力733kg 。
2、吊装夹角系数：3、卸扣的许用拉力计算公式：许用拉力 P ≈6d 2其中，d 为卸扣本体直径。
例4：使用一只卸扣直径为30mm ，求它的许用拉力？ 解：P ≈6d 2=6×302=5400kg答：直径为30mm 卸扣，它的许用拉力为5400kg 。
吊装计算
吊装计算常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力PQ ncosaP），求出钢丝破断拉力总和ΣS0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算：（1-2）式中P——钢丝绳的容许拉力（kN）；ΣS0——钢丝绳的钢丝破断拉力总和（kN）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a分别取0.85、0.82、0.80；K——钢丝绳使用安全系数。
见下表2表1钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳的位置未有变动，无绳股凹凸现象，磨损轻微100% 重要场合Ⅱ①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯②钢丝绳个别部位有轻微锈蚀③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的3%70% 重要场合Ⅲ①钢丝绳表面有尖刺现象，每米长度内尖刺数目不多于总丝数的10%②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出50% 次要场合Ⅳ①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的25%40% 次要场合P =aΣS0K表2 钢丝绳的安全系数使用情况安全系数K 使用情况安全系数K 缆风绳用 3.5 用作吊索，无弯曲6～7用于手动起重设备 4.5 用作绑扎吊索8～10用于机动起重设备5～6 用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
吊索计算书——精选推荐
(11)计算书11.1索具和卡具计算11.1.1钢丝绳的破断拉力计算S=P×S1式中S----钢丝绳的破断拉力，S1----查表，钢丝绳的钢丝破断拉力总和，P----折减系数，6×19为0.85,6×37为0.82,6×61为0.80 钢丝绳的破断拉力也可以通过直接查《起重手册》上各种圆股钢丝绳的破断拉力获得。
作为吊索使用其安全系数不得小于6。
11.1.2吊索的长度计算，如右图钢丝绳的长度除了要满足被吊物的要求之外，还要满足起重设备的要求，吊索越长，被吊物受力越合理，但是起重设备的最大起升高度也相应增加。
吊索的夹角α不宜大于60o下面夹角为A大于60o大兜钢丝绳长度 L=2a+2b+c吊点在上L=2a11.1.3钢丝绳受力计算一般在计算时取动载系数k1=1.1，不均匀载荷系数K2=1.05~1.1。
F= k1× K2×G/（2×sinA）式中G----被吊物重量F---- 钢丝绳受力安全吊装要求：F 〈S/611.2卸扣的计算卸扣的规格应该与钢丝绳的规格相匹配，可以通过查《起重手册》获得卸扣许用拉力的近似计算 206.0d Q =式中Q----卸扣的许用拉力，kN d----封闭销直径，mm11.3起重设备性能计算11.3.1起重能力的计算起重机起重性能要求 额Q Q Q K <+)(2111Q ----被吊物的重量2Q ----可分拆吊具索具吊钩的重量额Q ----额定起重量K 1----动载系数，一般取1.1~1.311.4双机或者多机抬吊多机抬吊的要求有两个：1、起重机的性能应该相近；2、每台起重机负担的起重量不得大于额定起重量的80%。
一般在计算时，每台起重机的载荷还要加上动载系数k 1=1.05~1.1，不均匀载荷系数K 2=1.05~1.1。
11.5起重臂干涉（俗称“扛杆”“扛臂”）汽车起重机的臂杆在受力后，有不同程度的弯曲变形，越是大起重量起重机，挠度越大，所以在进行“起重臂干涉校核”时，要留出较大的安全距离。
常用起重索具吊具计算
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1） P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以～的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取、、；K ——钢丝绳使用安全系数。
见下表2 表1钢丝绳合用程度判断表P=Q ncosaP =a ΣS 0 K表2 钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法： 当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2 当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。
吊装计算
吊装计算————————————————————————————————作者: ————————————————————————————————日期：常用起重索具、吊具计算一、钢丝绳计算１．钢丝绳实际受力计算当被起吊物体重量一定时,钢丝绳与铅垂线的夹角a 愈大,吊索所受的拉力愈大；或者说,吊索所受的拉力一定时,起重量随着a 角的增大而降低。
（1-1） Ｐ——每根钢丝绳所受的拉力（N)； Q ——起重设备的重力(N ）; n ——使用钢丝绳的根数; a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力(即许用拉力PQncosaP),求出钢丝破断拉力总和ΣS０,再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P应根据绳的新旧程度,乘以0.4～０.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算：(１－2)式中P——钢丝绳的容许拉力(kＮ）;ΣS0——钢丝绳的钢丝破断拉力总和(kN）;a ——考虑钢丝绳之间荷载不均匀系数,对6×19、6×37、６×61钢丝绳，a分别取0.85、0．82、0.80;K——钢丝绳使用安全系数。
见下表2表１钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳,但各股钢丝绳的位置未有变动,无绳股凹凸现象，磨损轻微100% 重要场合Ⅱ①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯②钢丝绳个别部位有轻微锈蚀③钢丝绳表面有尖刺现象(即断丝),每米长度内尖刺数目不多于总丝数的3%70% 重要场合Ⅲ①钢丝绳表面有尖刺现象，每米长度内尖刺数目不多于总丝数的10%②个别部位有明显的锈痕③绳股凹凸不太严重,绳芯未露出５０％次要场合Ⅳ①绳股有明显的扭曲,绳股和钢丝有部分变位,有明显的凹凸现象②钢丝绳有锈痕,将锈痕刮去后,钢丝绳留有凹痕③钢丝绳表面上的尖刺现象,每米长度内尖刺数目不多于总丝数的2５％40％次要场合P =aΣS0K表２钢丝绳的安全系数使用情况安全系数K 使用情况安全系数Ｋ缆风绳用 3.5 用作吊索，无弯曲6~７用于手动起重设备4．５用作绑扎吊索8~１0用于机动起重设备5～6 用于载人的升降机１４3．钢丝绳的选用钢丝绳在相同直径时,股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好,易于弯曲;但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
吊索具验算
吊索具验算：1、吊耳验算吊耳耳板采用16mm钢板；吊孔两侧采用10mm钢板补强；耳板两侧设置加劲板。
抗拉验算：A=4640mm2；F=424.4KN；板厚为36mm，故[ f]=205MPaf=F/A=424.4KN /4640mm2=91.5MPa<[ f]=205MPa抗剪验算：A=6670mm2；F=424.4KN；板厚为36mm，故[ fv]=120MPafv=F/A=424.4KN /6670mm2=63.3MPa<[ fv]=120MPa2、焊缝强度验算吊耳耳板与托梁（扁担梁）连接采用四道角焊缝连接，焊缝堆高10mm；焊缝长度350mm。
[ ft W]=160MPa。
F=424.4KN；a=0.7K=7mm；A=7mm×350mm×2=4900mm2；ft W=F/A=424.4KN/4900mm2=86.6MPa<[ ft W]= 160MPa。
3、托梁验算托梁长2360mm，断面形式采用箱型，顶底板厚32mm，腹板厚20mm，双榀[20b槽钢制作。
两吊点间距2100mm，托梁与吊耳对应位置设置加劲板补强。
强度验算采用跨中均布荷载。
Q=750KN/m；荷载分布长度为1m（跨中）。
2、吊装钢丝绳计算选用6×37的双股麻芯钢丝绳，钢丝绳的公称直径选66mm，取钢丝绳公称抗拉强度1670（MPa），钢丝绳破最小断拉力为2590kN。
吊装时钢丝绳与预制小箱梁的夹角不小于60º。
安全系数取值：K=6；则每根钢丝绳受到的拉力为F=G÷[sin(60º)×8]=(150×9.8)÷[sin（60 º）×4]=424.4KN；钢丝绳安全系数：K=2590÷424.4=6.1>6，满足吊装要求。
常用起重索具、吊具计算1
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角 a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着 a 角的增大而降低。
QP=ncosa（ 1-1）P——每根钢丝绳所受的拉力（N）；Q——起重设备的重力（N）；n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P），求出钢丝破断拉力总和ΣS0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以 0.4～0.7 的系数。
详见下表 1。
钢丝绳的容许拉力可按下式计算：P =aΣS0（ 1-2）K式中 P——钢丝绳的容许拉力（ kN ）；ΣS0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61 钢丝绳， a 分别取 0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2表 1 钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳100%重要场合的位置未有变动，无绳股凹凸现象，磨损轻微①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯Ⅱ②钢丝绳个别部位有轻微锈蚀70%重要场合③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的 3%①钢丝绳表面有尖刺现象，每米长度内尖刺数目不Ⅲ多于总丝数的 10%50%次要场合②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象Ⅳ②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕40%次要场合③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的 25%表 2 钢丝绳的安全系数使用情况安全系数 K使用情况安全系数 K 缆风绳用 3.5用作吊索，无弯曲6～7用于手动起重设备 4.5用作绑扎吊索8～10用于机动起重设备5～6用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
常用起重索具、吊具计算1
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角 a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着 a 角的增大而降低。
QP=ncosa（ 1-1）P——每根钢丝绳所受的拉力（N）；Q——起重设备的重力（N）；n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P），求出钢丝破断拉力总和ΣS0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以 0.4～0.7 的系数。
详见下表 1。
钢丝绳的容许拉力可按下式计算：P =aΣS0（ 1-2）K式中 P——钢丝绳的容许拉力（ kN ）；ΣS0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61 钢丝绳， a 分别取 0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2表 1 钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳100%重要场合的位置未有变动，无绳股凹凸现象，磨损轻微①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯Ⅱ②钢丝绳个别部位有轻微锈蚀70%重要场合③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的 3%①钢丝绳表面有尖刺现象，每米长度内尖刺数目不Ⅲ多于总丝数的 10%50%次要场合②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象Ⅳ②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕40%次要场合③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的 25%表 2 钢丝绳的安全系数使用情况安全系数 K使用情况安全系数 K 缆风绳用 3.5用作吊索，无弯曲6～7用于手动起重设备 4.5用作绑扎吊索8～10用于机动起重设备5～6用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
常用起重索具、吊具计算1
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角 a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着 a 角的增大而降低。
QP=ncosa（ 1-1）P——每根钢丝绳所受的拉力（N）；Q——起重设备的重力（N）；n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P），求出钢丝破断拉力总和ΣS0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以 0.4～0.7 的系数。
详见下表 1。
钢丝绳的容许拉力可按下式计算：P =aΣS0（ 1-2）K式中 P——钢丝绳的容许拉力（ kN ）；ΣS0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61 钢丝绳， a 分别取 0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2表 1 钢丝绳合用程度判断表类别判断方法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳100%重要场合的位置未有变动，无绳股凹凸现象，磨损轻微①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯Ⅱ②钢丝绳个别部位有轻微锈蚀70%重要场合③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的 3%①钢丝绳表面有尖刺现象，每米长度内尖刺数目不Ⅲ多于总丝数的 10%50%次要场合②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象Ⅳ②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕40%次要场合③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的 25%表 2 钢丝绳的安全系数使用情况安全系数 K使用情况安全系数 K 缆风绳用 3.5用作吊索，无弯曲6～7用于手动起重设备 4.5用作绑扎吊索8～10用于机动起重设备5～6用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
吊索具计算——精选推荐
吊索具计算
钢丝绳允许拉⼒按下列公式计算：
[F g]＝αF g/K（14-2）
式中 [F g]——钢丝绳的允许拉⼒（kN）；
F g——钢丝绳的钢丝破断拉⼒总和（kN）；
α——换算系数，按表14-4取⽤；
K——钢丝绳的安全系数，按表14-5取⽤。
钢丝绳破断拉⼒换算系数表14-4
钢丝绳的安全系数表14-5
6×37钢丝绳的主要数据表14-3
两⽀吊索的拉⼒计算表
1.钢丝绳受⼒计算
选⽤规格为φ65（6×37）公称抗拉强度＞1550 N/mm2的钢丝绳⽤于钢弦杆构件吊装。
(1)钢丝绳允许拉⼒计算：
[F g]＝αF g/K (1)
式中 [F g]——钢丝绳的允许拉⼒（kN）；
F g——钢丝绳的钢丝破断拉⼒总和（kN），
查表得φ65（6×37）钢丝破断拉⼒为2430kN；
α——换算系数，查表取；
K——钢丝绳的安全系数，做捆绑吊索取8；
由公式（1）计算得φ65钢丝绳的允许拉⼒
[Fg]= ×2430/8= kN
(2)双吊索钢丝绳的拉⼒计算
钢结构安装吊装作业时采⽤规格为φ65（6×37）的钢丝绳双吊索双吊点抬吊，构件最⼤质量为80t，吊装夹⾓选⽤60°
弦杆构件吊装每根吊索拉⼒计算：
F=2=*800/2=232kN
弦杆构件吊索拉⼒F=⼩于φ65（6×37）钢丝绳的允许拉⼒
选取规格为φ65（6×37）公称抗拉强度＞1550 N/mm2的钢丝绳的钢丝绳吊装满⾜要求。
卡环规格。
常用起重索具、吊具计算
常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；P= QncosaP =a ΣS 0 KK——钢丝绳使用安全系数。
见下表2表1钢丝绳合用程度判断表表2 钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法：当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2 当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2 当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。
