TimeQuest快速入门实例及时序查看

合集下载

时序分析基础与时钟约束实例3

时序分析基础与时钟约束实例3

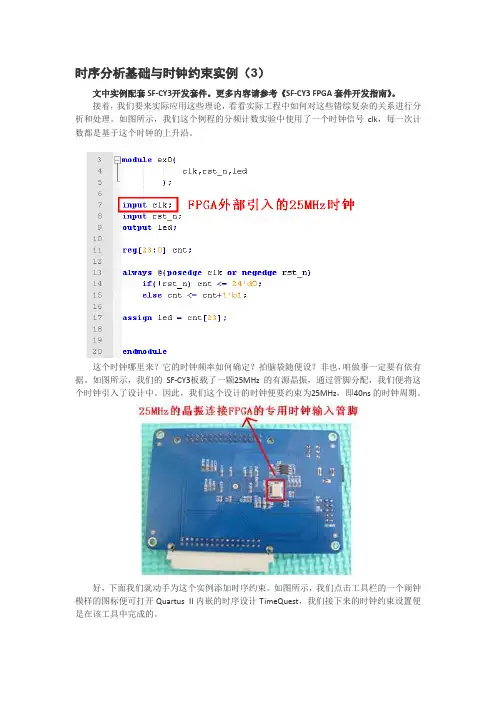

时序分析基础与时钟约束实例(3)文中实例配套SF-CY3开发套件。

更多内容请参考《SF-CY3 FPGA套件开发指南》。

接着,我们要来实际应用这些理论,看看实际工程中如何对这些错综复杂的关系进行分析和处理。

如图所示,我们这个例程的分频计数实验中使用了一个时钟信号clk,每一次计数都是基于这个时钟的上升沿。

这个时钟哪里来?它的时钟频率如何确定?拍脑袋随便设?非也,咱做事一定要有依有据。

如图所示,我们的SF-CY3板载了一颗25MHz的有源晶振,通过管脚分配,我们便将这个时钟引入了设计中。

因此,我们这个设计的时钟便要约束为25MHz,即40ns的时钟周期。

好,下面我们就动手为这个实例添加时序约束。

如图所示,我们点击工具栏的一个闹钟模样的图标便可打开Quartus II内嵌的时序设计TimeQuest,我们接下来的时钟约束设置便是在该工具中完成的。

TimeQuest的主界面如图所示,首先需要新建一个sdc文件,然后在该文件中输入时钟约束脚本,或者使用GUI进行约束设置更新到sdc文件中。

点击菜单栏Netlist→Create Timing Netlisk,弹出的菜单中使用默认设置,点击OK便可。

接着进行时钟约束,点击菜单栏Constraints→Create Clock。

Clock name是我们随便给约束的信号起的名字,没有特别限制;Period为时钟周期,我们的时钟晶振是25MHz的,即40ns;Targets选择实际被约束的时钟管脚,点击改行最后面的按钮可以选择相应的管脚信号;SDC command无须设置,自动根据前面的设置生成,Waveform edges也无须设置,我们采用默认设置,即0ns时钟上升,20ns下降。

点击Run完成约束设置。

接下来,我们要依次点击主界面右下方task栏里的Update Timing Netlist和Write SDC File 选项,弹出的Write SDC File窗口如图所示,我们更改SDC file name为ex0.sdc,接着点击OK。

时序分析基础

时序分析基础

时序分析基础
目的:对时序分析有一个完整的认识
如何核查工作时间
锁存比较锁存沿
设置和保持时间
数据和时钟到达时间
数据必须时间
设置和保持slack 分析I/O分析
恢复和消除
时序模型
respect
建立时间:
保持时间:
数据到达时间
时钟到达时间
必须包括外部装置和PCB时序参数
Stable:稳定
异步=同步?
列如:。

数据路径太长。

要求太短(不正确的分析)。

大的时钟偏移意味着门控时钟等。

Timequest 时序分析使用它们:。

计算slack方程。

术语:dd
详细的时序模型2种缺省的模型:慢速,快速慢速:显示慢的可能表现为任何一个单一的路径;时间慢的设备最高运行温度和VCCmin;快速:
为什么两个角落时间模型?第三种模型
产生FAST/SLOW网表:指定一个默认的时间模型,用于创建您的netlist,缺省是SLOW网表指定的时序快的netlist
具体的操作条件:执行时序分析不同延迟模型,再现现有时机的netlist;
优先已经产生的netlist;
目标:编译SDC文件为PLD简单的校验时序设计约束和复杂设计使用Timequest TA
Timequest 基本原理;时序约束;例子。

TimeQuest使用教程(中文版)

TimeQuest使用教程(中文版)
TimeQuest使用教程
骏龙科技(西安办事处)
Vincent Song
Q2 2008
© 2008 Cytech Technology Ltd., Co
TimeQuest使用教程



简介 使用步骤 时序分析中的要点 设计实例 常见时序优化方法
© 2008 Cytech Technology Ltd., Co

加入任何新的约束后,需要更新时序网表 执行
Update_timing_netlist的tcl命令
Update Timing Netlist (任务窗或者Netlist菜单下)
© 2008 Cytech Technology Ltd., Co
22
5) 生成时序报告

验证时序要求,找到违规 (Violated) 检查全约束的设计,或者 忽略时序约束 使用控制窗输入tcl命令、 任务窗双击所需报告或者 Reports菜单下
高级时序要求----TimeQuest 提供全脚本功能,建立约束,生成报告,管理时
序分析流程。TimeQuest支持高级报告,并且能够建立定制报告。
© 2008 Cytech Technology Ltd., Co
4
TimeQuest软件及器件支持

QuartusII从6.0版本开始支持TimeQuest时序分析器
要保证setup时序满足slow model 要保证hold时序满足fast model 源同步接口设计中的要点

第三种模式 (slow, 0 º C)目前只有Stratix III和CycloneIII支持
© 2008 Cytech Technology Ltd., Co

TIMEQUEST TIMING ANALYZER

TIMEQUEST TIMING ANALYZER

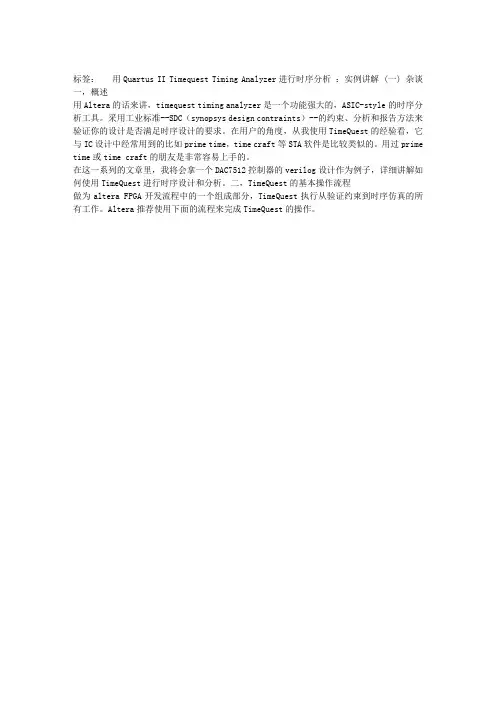

标签:用Quartus II Timequest Timing Analyzer进行时序分析:实例讲解 (一) 杂谈一,概述
用Altera的话来讲,timequest timing analyzer是一个功能强大的,ASIC-style的时序分析工具。

采用工业标准--SDC(synopsys design contraints)--的约束、分析和报告方法来验证你的设计是否满足时序设计的要求。

在用户的角度,从我使用TimeQuest的经验看,它与IC设计中经常用到的比如prime time,time craft等STA软件是比较类似的。

用过prime time或time craft的朋友是非常容易上手的。

在这一系列的文章里,我将会拿一个DAC7512控制器的verilog设计作为例子,详细讲解如何使用TimeQuest进行时序设计和分析。

二,TimeQuest的基本操作流程
做为altera FPGA开发流程中的一个组成部分,TimeQuest执行从验证约束到时序仿真的所有工作。

Altera推荐使用下面的流程来完成TimeQuest的操作。

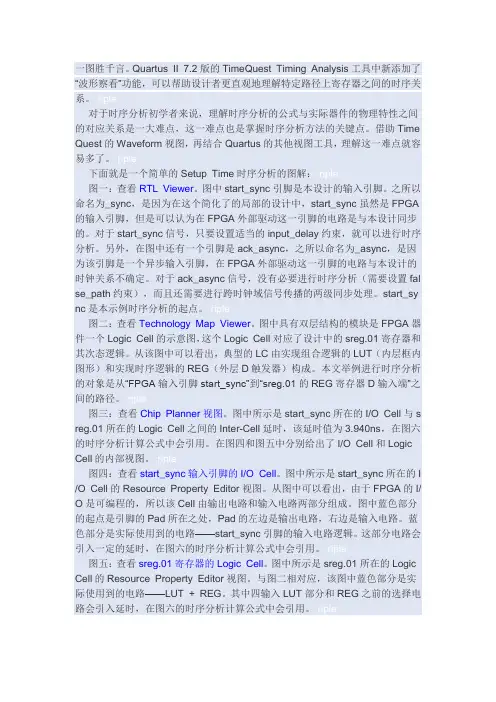

图解Setup Time时序余量计算
