《模电》经典题目-含答案
模电考试题及答案
模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。
A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。
A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。
A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。
A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。
A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。
A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。
答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。
答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。
答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。
答案：非线性5. 负反馈可以提高放大电路的________。
模电习题及解答
习 题3.1 在晶体管放大电路中，测得两个晶体管各个电极的电流如图P3.1所示，试分别标出各个晶体管的管脚e 、b 和c ；判断各晶体管是NPN 型还是PNP型；并分别估算它们的值。
( a)( b)图P3.1答：（a ）从左至右依次为b ， e ， c ，NPN ，40 （b ）从左至右依次为b ， c ， e ，PNP ，603.2用直流电压表测得电路中晶体管各电极的对地静态电位如图P3.2所示，试判断这些晶体管分别处于什么状态。
A ．放大B ．饱和C ．截止D ．损坏⑴ ； ⑵ ； ⑶ ； ⑷ ； ⑸ 。
图P3.2解：（1）A ；（2）A ；（3）C ；（4）D；（5）B3.3 某晶体管的输出特性如图P3.3(BR)CEO V 和P CM 。
4628图P3.31000.99，I CEO ＝10μA ，(BR)CEO V ≈55V ，P CM ≈100mW3.4电路如图P3.4所示，已知晶体管β＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设V C C ＝12V ，晶体管饱和管压降V C E S ＝0.5V 。
（1）正常情况 （2）R b 1短路 （3）R b 1开路（4）R b 2开路 （5）R C 短路CC图P3.4解：设V BE ＝0.7V 。
则 （1）基极静态电流V4.6mA 022.0c C CC CE b1BEb2BE CC B ≈-=≈--=R I V V R V R V V I（2）由于V BE ＝0V ，晶体管截止，V CE ＝12V 。
（3）由于基极电流 >≈-=mA 22.0 b2BE CC B R V V I mA 045.0 cCESCC ≈-R V V β故晶体管饱和，V CE ＝V CES ＝0.5V 。
（4）晶体管截止，V CE ＝12V 。
（5）由于集电极直接接直流电源，故V CE ＝V CC ＝12V 。
3.5 在图P3.5所示电路中，T 为硅晶体管，β＝50。
《模拟电子技术》经典习题(有图详细分析版)
项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。
2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。
3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。
三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。
4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。
5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。
6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。
图1.52 题6图解：（a）VD导通，U AB=-6V。
（b）VD截止，U AB=-12 V。
（c）VD1导通，VD2截止，U AB=0 V。
（d）VD1截止，VD2导通，U AB=-15 V。
7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。
图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。
试画出u i与的波形。
解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。
9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。
图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。
模电试题及答案
模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。
A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。
A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。
A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。
B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。
A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。
答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案：高3. 差分放大器可以有效地放大两个输入端之间的________。
答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。
答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。
模电试题及答案

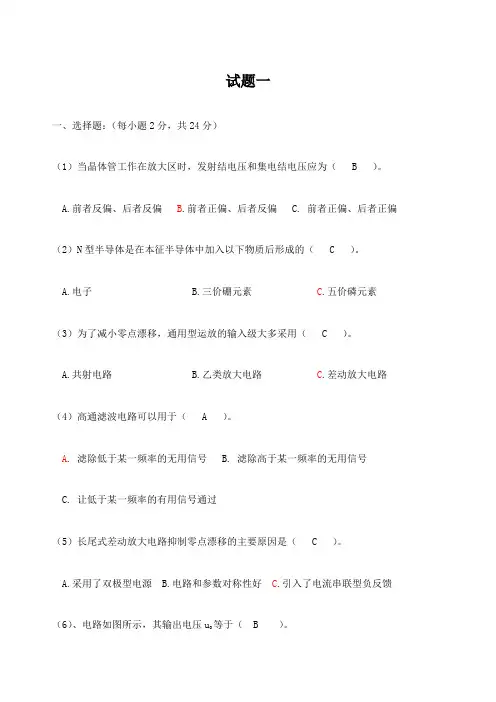

试题一一、选择题：（每小题2分，共24分）（1）当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。
A.前者反偏、后者反偏B.前者正偏、后者反偏C. 前者正偏、后者正偏（2）N型半导体是在本征半导体中加入以下物质后形成的（ C ）。
A.电子B.三价硼元素C.五价磷元素（3）为了减小零点漂移，通用型运放的输入级大多采用（ C ）。
A.共射电路B.乙类放大电路C.差动放大电路（4）高通滤波电路可以用于（ A ）。
A. 滤除低于某一频率的无用信号B. 滤除高于某一频率的无用信号C. 让低于某一频率的有用信号通过（5）长尾式差动放大电路抑制零点漂移的主要原因是（ C ）。
A.采用了双极型电源B.电路和参数对称性好C.引入了电流串联型负反馈等于（ B ）。
（6）、电路如图所示，其输出电压uOA.i2i1u u - B .i1i2u u - C. i2i1u u +（7）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的0.7倍,即增益下降（ A ）。
A .3dB B.4dB C.5dB（8）( B )运算电路可将三角波电压转换成方波电压。
A ．同相比例B ．微分C ．同相求和（9）PN 结加正向电压时，空间电荷区将( A )。
A . 变窄 B. 基本不变 C. 变宽（10）OCL 功率放大电路如图所示，当u i 为正半周时，则( A )。
A . T1导通T2截止 B. T1截止T2导通 C. T1，T2导通（11）整流的目的是（ A ）。
A . 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波（12）电路如图所示，二极管D 为理想元件，输入信号u i 为如图所示的三角波，则输出电压u o的最大值为（ B ）。
A. 5 VB. 7 VC. 2 V二、填空题：（总 16 分，每空 2 分）（1）、一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为e极，B为 b 极，C为 c 极。
模电考试题及答案
模电考试题及答案**模电考试题及答案**一、单项选择题（每题2分，共20分）1. 在理想运算放大器中，输入端电流为零，这是因为（）。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案：A2. 共发射极放大电路中，静态工作点的确定主要取决于（）。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：B3. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案：B4. 晶体三极管工作在放大区的条件是（）。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案：B5. 差分放大电路可以（）。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案：C6. 场效应管的控制极是（）。
A. 栅极B. 漏极C. 源极D. 门极答案：A7. 多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B8. 功率放大器与电压放大器的主要区别在于（）。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案：C9. 正弦波振荡电路产生振荡的条件是（）。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案：B10. 调制的目的是（）。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案：A二、填空题（每空2分，共20分）1. 在共发射极放大电路中，若集电极电流为2mA，则基极电流大约为_____μA。
答案：202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案：反相；同相3. 负反馈可以提高放大电路的______和______。
答案：稳定性；线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。
模电习题及答案
一、填空题1. 半导体导电时有和两种载流子共同参与导电，其中带正电，而带负电。
2. 测得某放大电路中一晶体三极管各电极直流电位V1=12V，V2=8V，V3=7.3V，则该三极管的基极电位等于，由材料制成，管型为。
3.双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。
4.根据反馈信号在输出端的取样方式不同，可分为反馈和反馈，根据反馈信号和输入信号在输入端的比较方式不同，可分为反馈和反馈。
6. 正弦波振荡电路的振幅平衡条件是__ _____，相位平衡条件是________ _。
7. 电压负反馈可稳定输出，串联负反馈可使提高。
8. 在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。
二、选择题1．晶体三极管最突出的缺点是（）。
A.输入电阻小B.温度稳定性差C.放大倍数小D.易产生失真2．放大电路静态工作点过低容易产生__________失真A．交越B．饱和C．截止D．频率3．某深度负反馈电路，反馈深度AF1 =100，未接负反馈时，放大电路的开环增益为104，则该反馈电路的闭环增益为( )。
A．103B．104C．102D．105 4．下边哪一项不属于多级直接耦合放大电路的优点（）。
A．既能放大直流信号，也能放大交流信号B．不会产生零点漂移C．低频响应好D．便于集成化5．差动放大器抑制零点漂移的效果主要取决于( )A．两个三极管的放大倍数B．两个三极管及偏置电阻参数的对称程度C．每个三极管的穿透电流的大小D．两个集电极电阻6．若想把正弦信号转换成方波，可采用以下哪种电路（）。
A．微分运算电路B．滞回比较器C．过零比较器D．积分运算电路7．稳压管的稳压作用是利用其什么特性实现的( )A．PN 结的反向截止特性B．PN 结的正向导通特性C．PN 结的反向击穿特性D．PN 结的单向导电性8．下列关于电流串联负反馈不正确的说法是：（）A.反馈取样量是电压B.输入量与反馈量在输入端串联C.可提高放大电路的输出电阻D.可以提高放大电路输入电阻9．下面那一项不是对功率放大电路的基本要求（）。
模电(填空+选择+大题共224道)题目和答案
`0001 01A1在纯净的半导体中掺入5价元素杂质，形成（）型半导体，在此种半导体中多数载流子是（）。
`0002 01A1在纯净的半导体中掺入3价元素杂质，形成（）型半导体，在此种半导体中多数载流子是（）。
`0003 01A1PN结的导电特性是。
`0004 01A2为了使晶体管能有效地起放大作用，其管芯结构总是使：（1）发射区掺杂浓度；（2）集电结面积比发射结面积。
`0005 02A1夹断电压是（）型场效应管的参数，开启电压是（）型场效应管的参数。
`0006 02A1场效应管有（）种载流子导电，场效应管是（）控制（）型器件。
`0007 02A1共射放大电路中输出电压与输入电压相位。
`0008 02A1在放大电路中，晶体管通常工作在工作区。
`0009 02A1双极性晶体管工作在放大区的条件：发射结，集电结。
`0010 02A1场效应管三个电极分别为极、极和极。
`0011 02A1在单管共集放大电路中，输出电压与输入电压的极性。
`0012 02A2在单管共基放大电路中，输出电压与输入电压的极性。
`0013 02A2场效应管放大电路有共、共和共三种基本形式。
`0014 02A2场效应管从结构上可以分为（）和（）型两大类型`0015 02A2单管共射极放大器，当工作点Q选择较高时，易出现失真。
`0016 02A2在电子线路中，一般用输出电阻R O来衡量放大器带负载的能力，R O越小，则带负载的能力。
`0017 02A2双极性晶体管工作在饱和区的条件：发射结，集电结。
`0018 02A2双极性晶体管工作在截止区的条件：发射结，集电结。
`0019 02A3单管共射极放大器，当工作点Q选择较低时，易出现失真。
`0020 02A3某放大电路在负载开路时的输出电压为6V，当接入2KΩ负载电阻后，输出电压降为4 V，这表明该放大电路的输出电阻为。
`0021 02A3如果信号源接近于理想电压源，通常希望放大电路的输入电阻；如果信号源接近于理想电流源，通常希望放大电路的输入电阻。
模电考试题及答案
模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。
A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。
A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。
A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。
A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。
A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。
A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。
A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。
A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。
答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。
答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。
答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。
模电考试试题10套和答案(打印版)
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。
2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。
3．放大器有两种不同性质的失真，分别是__________失真和__________失真。
4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。
5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。
6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。
8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。
图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。
2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。
4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。
模电试题及答案
模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。
答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。
答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。
答案：电流5. 稳压二极管的稳定电压值通常在______V左右。
答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。
模电基础试题及答案
模电基础试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这种材料被称为：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. 在PN结中，正向偏置时，电流主要由哪种载流子通过？A. 电子B. 空穴C. 电子和空穴D. 离子答案：C3. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D4. 运算放大器的理想工作条件是：A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案：B5. 共发射极放大电路中，输出信号与输入信号的相位关系是：A. 同相B. 反相C. 无关系D. 相位差90度答案：B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 任何极答案：B7. 在模拟电路中，通常使用哪种类型的反馈来提高电路的稳定性？A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B8. 场效应管（FET）的主要优点之一是：A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案：A9. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负无穷大答案：C10. 串联负反馈可以导致放大电路的：A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案：B二、填空题（每空1分，共10分）1. 半导体二极管的主要特性是______，即正向导通，反向截止。
答案：单向导电性2. 在共基极放大电路中，输入信号与输出信号的相位关系是______。
答案：同相3. 运算放大器的开环增益通常在______以上。
答案：100000（或10^5）4. 场效应管的控制方式是______控制，而双极型晶体管的控制方式是______控制。
答案：电压；电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。
答案：输出电压远大于输入电压三、简答题（每题5分，共10分）1. 简述晶体三极管的三种基本放大电路及其特点。
模电习题(含答案)
1. _非常纯净的单晶体结构的半导体_ 称本征半导体。
2. 杂质半导体分_N _型半导体和_P _型半导体，前者中多数载流子是_自由电子_，少数载流子是_空穴_，后者中多数载流子是_空穴_，少数载流子是_自由电子_。
3. 本征硅中若掺入5价元素的元素，则多数载流子应是_自由电子_，掺杂越多，则其数量一定越_多_，相反，少数载流子应是_空穴_，掺杂越多， 则其数量一定越_少_。
4. P 区侧应带_负电_，N 曲一侧应带_正电_。
空间电荷区内的电场称为_内电场_，其方向从_N 区_指向_P 区_。
5. 在PN 结两侧外加直流电压，正端与P 区相连，负端与N 区相连，这种接法称之为PN 结的_正向_偏置。
6. 半导体三极管的输入特性曲线与二极管的正向特性相似，而输出特性曲线可以划分为三个工作区域，它们是_截止_区、_饱和_区和_放大_区。
7. 温度变化对半导体三极管的参数有影响，当温度升高时，半导体三极管的β值_增大_，ICBO 值_增大_，UBE 值_减小_。
8. 半导体三极管能够放大信号，除了内部结构和工艺特点满足要求外，还必须具备的外部工作条件是_发射结正偏、集电结反偏_。
9. 工作在放大区的某晶体管，当IB 从20微安增大到40微安时，Ic 从2毫安变为4毫安，它的β值约为_100_。
10. 半导体三极管的三个极限参数是_CM I _、_CEO RB U )(_、_CM P _。
11. NPN 型硅三极管处于放大状态时，在三个电极电位中，其电位高低关系为_E B C U U U >>_；基极和发射极电位之差约等于_0.7V _ 。
12. 半导体三极管从结构上分可以分为_PNP _型和_NPN _型两大类，他们工作时有_自由电子_、_空穴_两种载流子参与导电。
13. 在用万用表测量二极管的过程中，如果测得二极管的正反向电阻都为0Ω，说明该二极管内部已_击穿_；如果所测得的正反向电阻都为无穷，说明该二极管已_断路损坏_。
模电考试题及答案
模电考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案：D3. 下列哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案：B4. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案：C5. 在模拟电路设计中，以下哪个不是噪声的来源？A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案：B6. 一个二阶低通滤波器的截止频率是1kHz，若要将其转换为高通滤波器，其截止频率将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A7. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B8. 一个理想二极管的正向导通电压是多少？A. 0VB. 0.7VC. 1.5VD. 3.3V答案：B9. 在模拟电路设计中，以下哪个不是电源管理的考虑因素？A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案：D10. 什么是增益带宽积（GBW）？A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案：A二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。
答案：非反相放大器是一种基本的运算放大器应用，其工作原理基于运算放大器的虚短和虚断特性。
在非反相放大器中，输入信号被连接到运算放大器的非反相输入端，输出信号则从运算放大器的输出端获得。
由于运算放大器的高增益，输出信号是输入信号的线性放大版本，其增益由反馈电阻和输入电阻的比值决定。
模电笔试题及答案
模电笔试题及答案一、选择题（每题2分，共20分）1. 半导体二极管的主要特性是______。
A. 单向导电性B. 双向导电性C. 可变电阻性D. 可变电容性答案：A2. 在放大电路中，输入信号与输出信号相位相反的放大器是______。
A. 共射放大器B. 共基放大器C. 共集放大器D. 共源放大器答案：C3. 稳压二极管的工作原理是基于______。
A. 正向导电特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B4. 差分放大电路的主要优点是______。
A. 放大差模信号B. 抑制共模信号C. 增加放大倍数D. 减小非线性失真答案：B5. 运算放大器的开环增益非常高，通常可以达到______。
A. 10^3B. 10^6C. 10^9D. 10^12答案：C6. 理想运算放大器的输入电阻是______。
A. 有限值B. 无穷大C. 零D. 负值答案：B7. 反馈放大器的反馈类型分为正反馈和______。
A. 负反馈B. 正向反馈C. 反向反馈D. 混合反馈答案：A8. 电路中引入负反馈可以提高放大电路的______。
A. 稳定性B. 增益C. 带宽D. 线性度答案：A9. 电流源电路的特点之一是输出电流______。
A. 与负载无关B. 与负载有关C. 随负载增大而增大D. 随负载减小而减小答案：A10. 差分放大电路的差模输入信号是指两个输入端的______。
A. 电压之和B. 电压之差C. 电压之积D. 电压之商答案：B二、填空题（每题2分，共10分）1. 半导体材料的导电能力介于______和______之间。
答案：导体；绝缘体2. 晶体三极管的三个主要极是发射极、基极和______。
答案：集电极3. 放大电路的放大倍数可以用______来表示。
答案：电压增益4. 运算放大器的输出电压与输入电压之间的关系可以表示为 Vout =A(V+ - V-)，其中A是______。
答案：开环增益5. 负反馈可以使得放大电路的输入电阻______。
模电试题及答案
模电试题及答案【注意】本文为正文部分，不再重复题目或其他内容。
第一部分选择题1. 在放大器输出四个限制区域中，是导通区域导通时间应该：A. 最短B. 最长C. 平均D. 都有可能答案：A. 最短2. 当晶体管工作于放大区时，其发射极电流的变化范围为：A. 0% - 50% IbB. 50% - 100% IbC. 100% - 150% IbD. 150% - 200% Ib答案：B. 50% - 100% Ib3. 一般晶体管的集电极输出电流最大值不能超过：A. 0.1 AB. 1 AC. 10 AD. 100 A答案：C. 10 A4. 常用的信号源与功放级之间接驳的方式主要有：A. 直接耦合B. 变压器耦合C. 阻容耦合D. 全部都包括答案：D. 全部都包括第二部分填空题1. 运算放大器最基本的运算电路是________。
答案：差动放大器2. 参数作动元件的变量之间的关系可以用________描述。
答案：函数3. 双稳态多谐振荡电路的输出波形为________。
答案：方波4. 端子触发器是一种________。
答案：数字电路第三部分简答题1. 请简要介绍运放的基本性质和特点。
答案：运放是一种高增益的电子放大器，具有输入阻抗高、输出阻抗低的特点，可以实现线性放大、滤波、求和等功能。
2. 请简述大信号放大器和小信号放大器的区别。
答案：大信号放大器可以在放大器中处理大幅度的输入信号，输出信号可以是负载的整个动态范围；小信号放大器则处理小幅度的输入信号，输出信号通常只在线性范围内变化。
3. 什么是反馈？答案：反馈是从放大电路输出端取出一部分信号并与输入信号进行比较，并将差异信号送回到放大器中进行增幅或补偿的过程。
4. 请简要介绍运算放大器的反相输入端、非反相输入端和输出端之间的关系。
答案：运算放大器的反相输入端和非反相输入端之间的电压差可以通过电压放大倍数放大，并输出到输出端，同时反馈回到非反相输入端，使电压差趋近于零。
大学生模电试题及答案
大学生模电试题及答案一、选择题（每题2分，共10分）1. 在模拟电路中，运算放大器的输入级通常采用什么类型的晶体管？A. 双极型晶体管B. 场效应晶体管C. 绝缘栅晶体管D. 光电晶体管答案：B2. 以下哪个不是模拟电路的特点？A. 信号处理的连续性B. 信号放大C. 数字信号处理D. 模拟信号处理答案：C3. 在模拟电路中，下列哪个元件不是用来进行信号放大的？A. 运算放大器B. 晶体管C. 电阻D. 电感答案：C4. 模拟电路中的噪声主要来源于哪些方面？A. 电源B. 元件内部C. 外部电磁干扰D. 所有以上答案：D5. 在模拟电路设计中，通常采用什么方法来减小噪声？A. 增加电源电压B. 增加信号频率C. 使用低噪声元件D. 所有以上答案：C二、填空题（每题2分，共10分）1. 在模拟电路中，_________是用来实现信号放大的。
答案：运算放大器2. 模拟电路中的信号通常是以_________形式存在的。
答案：连续3. 场效应晶体管（FET）的特点是输入阻抗_________，输出阻抗相对较低。
答案：很高4. 在模拟电路中，为了减少信号失真，通常需要对信号进行_________。
答案：滤波5. 模拟电路设计中，为了提高信号的信噪比，可以采取_________。
答案：增益控制三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。
答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号进行放大、滤波等处理，而数字电路则通过数字逻辑进行信号的编码、解码和处理。
2. 描述在模拟电路设计中，如何选择合适的运算放大器。
答案：在模拟电路设计中，选择合适的运算放大器需要考虑其带宽、输入输出阻抗、增益、电源电压范围、功耗以及噪声等级等因素，以确保运算放大器能够满足电路设计的要求。
四、计算题（每题15分，共30分）1. 给定一个运算放大器电路，其输入电压为1V，输出电压为10V。
《模电》经典题目-含答案
模拟电子技术基础试卷与参考答案试卷三与其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，说明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd=A ，共模电压增益m V 5V m V,10,0i2i1c ===V A V ，则输出电压o V 为（）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（）。
模电测试题及答案
模电测试题及答案一、选择题（每题5分，共20分）1. 在模拟电路中，三极管的基本放大作用是通过改变哪个参数来实现的？A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案：C2. 理想运算放大器的输入阻抗是：A. 零B. 无穷大C. 有限值D. 负值答案：B3. 在共发射极放大电路中，输出电压与输入电压相位关系是：A. 同相B. 反相C. 正交D. 无固定相位关系答案：B4. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D二、填空题（每空3分，共15分）1. 在模拟电路中，放大器的增益可以通过改变________来调节。
答案：电阻值2. 运算放大器的输出电压范围受到________的限制。
答案：电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案：高4. 模拟电路中的反馈可以分为________和________。
答案：正反馈，负反馈5. 模拟电路中的噪声主要来源于________和________。
答案：电源，半导体器件三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。
答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号，如电压或电流的连续变化，来表示信息；数字电路则使用二进制数字信号，即0和1，来表示信息。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器主要由输入级、中间级和输出级组成。
输入级通常为差分放大器，用于放大两个输入端之间的电压差；中间级为高增益放大级，进一步放大信号；输出级则负责将放大后的信号输出。
运算放大器的工作原理基于负反馈原理，通过调整反馈电阻来控制放大倍数。
四、计算题（每题15分，共30分）1. 给定一个共发射极放大电路，其静态工作点为Vcc=12V，Rc=2kΩ，Re=1kΩ，β=100，求该电路的静态集电极电流Ic。
考研模电试题及答案
考研模电试题及答案一、选择题（每题2分，共10分）1. 在模拟电路中，以下哪种元件可以作为放大器使用？A. 电阻B. 电容C. 二极管D. 电感答案：C2. 运算放大器的输出端通常连接到其输入端的哪个端子？A. 正输入端B. 负输入端C. 两个输入端D. 都不连接答案：B3. 以下哪个选项不是模拟信号处理的常见方法？A. 滤波B. 放大C. 调制D. 数字化答案：D4. 在模拟电路设计中，晶体管的静态工作点通常由什么决定？A. 电源电压B. 负载电阻C. 晶体管的参数D. 以上都是答案：D5. 以下哪种类型的放大器是电压放大器？A. 共射放大器B. 共基放大器C. 共集放大器D. 以上都是答案：A二、填空题（每题2分，共10分）1. 在模拟电路中，______元件可以用于信号的整流。
答案：二极管2. 运算放大器的______端通常连接到输出端，以形成负反馈。
答案：反相3. 在模拟电路设计中，为了减小噪声，通常需要对信号进行______。
答案：滤波4. 晶体管的静态工作点可以通过改变______来调整。
答案：基极电流5. 运算放大器的增益可以通过改变______来调整。
答案：反馈电阻三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。
答案：模拟电路处理的是连续变化的信号，如声音和光线，而数字电路处理的是离散的二进制信号。
模拟电路通常使用模拟元件如晶体管、运算放大器等，而数字电路则使用逻辑门和触发器等数字元件。
2. 描述运算放大器的基本工作原理。
答案：运算放大器是一种高增益的放大器，其基本工作原理是通过负反馈来控制输出电压。
运算放大器有两个输入端（正输入端和负输入端）和一个输出端。
当正输入端的电压高于负输入端时，输出端产生正电压；反之，当正输入端的电压低于负输入端时，输出端产生负电压。
通过调整反馈网络，可以控制运算放大器的增益和输入输出特性。
四、计算题（每题15分，共30分）1. 已知一个共射放大器的静态工作点为V_BE=0.7V，V_CC=12V，R_C=2kΩ，R_E=1kΩ，求放大器的静态工作点V_CE。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A &，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
a. 电流串联负反馈b. 电压并联负反馈c. 电流并联负反馈d. 电压串联负反馈二、判断下列管子的工作状态（共10分）1．测得各三极管静态时三个电极对地的电位如图2-1 a 、b 、c 所示，试判断它们分别工作在什么状态（饱和、放大、载止、倒置）。
设所有的三极管和二极管均为硅管。
图2-12．电路如图2-2 a 、b 所示，分别指出它们工作在下列三个区中的哪一个区（饱和区、夹断区、可变电阻区）。
图2-2三、两级放大电路如图3所示，已知三极管的5021==ββ，k Ω6.1be1=r ，k Ω3.1be2=r ，各电容的数值都足够大，在中频区可视为短路。
（共15分）1．试说明T 1和T 2各组成什么电路组态？2．画出中频区的h 参数小信号等效电路；3．计算放大器的输入电阻R i 和输出电阻R o ;4．计算中频区源电压增益s o s /V V A V &&&=。
图3四、电路如图4所示，设所有运放为理想器件。
（共15分）1．试求V o1=? V o2=? V o3=?2.设电容器的初始电压为2V ，极性如图所示，求使V 04=－6V 所需的时间t =?图4五、一正弦波振荡电路如图5所示。
问（共12分）1．a 、b 两输入端中哪个是同相端，哪个是反相端？请在图中运放A 处标出；2．该电路的振荡频率是多少？3．R t 应具有正温度系数还负温度系数？4．在理想情况下的最大输出功率P om =?图5六、多级放大电路如图6所示。
（共12分）1．用瞬时变化极性法判别T 1和T 2的两个基极（b 1和b 2）中哪个是同相输入端，哪个是反相输入端，分别标以+和－；2．为了降低电路的输出电阻，应如何连接反馈电阻R f ,试在图上画出连线，并说明是哪种反馈极性和组态；3．在满足深度负反馈条件下，试写出闭环电压增益i O F /V V A V &&&=的近似表达式。
图6七、电路如图7所示，A 1、和A 2均为理想器件，V z =5V 。
（共10分）1．试画出2o 1o v v 及的波形（注意相位关系）；2．求出的2o 1o v v 和幅值；3．求出1o v 的周期。
图7八、电路如图8所示，已知T 1和T 2的V BE =0.7V ，C 1的放电时间常数大于（3~5）2T，V i =25V 。
试估算变压器副边电压2v 的有效值V 2、直流输出电压V O 和负载最大电流I Om 的值。
（共10分）图8试卷三参考答案一、1．b 2.c 3.b 4.c 5.d 6.d 7.d 8.a二、1．T 1截止，T 2倒置，T 3饱和2．T 4工作在饱和区（放大区），T 5工作在可变电阻区三、1．T 1组成共射电路，T 2组成共集电路2．（略）3．[]k Ω36.6)1(////41bel b2b1i =++=R r R R R βk Ω21.01////263be27o =++=βR R r R R4．[]5.27)1()//)(1(////41bel 872be2631V1-=++++-=R r R R r R R A βββ&,12≈V A & V A &5.27V2V1-≈=A A &&四、1．V 2.0V,5,V 2.5o o2o1=-=-=3v v v 2．t = 2 s五、1．a 为反相端，b 为同相端2．kHz 1.4o ≈f3．R 4应有正温度系数4．W 5.4R 2/L C 2C om ==V P六、1．b 1为反相输入端，b 2为同相输入端2．电压并联负反馈，R f 接在e 4和b 1间3．由f O b i f i //R V R V I I &&&&-≈≈有，即得 b f i o F //R R V V A V -==&&&七、1．2o v 为方波，1o v 为三角波（2o v 为高电平时，1o v 由正向负方向变；反之，1o v 由负向正方向变）2．1o v 、2o v 的幅值都为±5V3．1o v 的周期T=0.2ms八、V i /V 2=1.1,V 2=22.7V;由V z=3V ,得V o =12V;I om =V BE /R =(0.7/2)A=0.35A=350mA模拟电子技术基础试卷及参考答案 试卷二及其参考答案 试卷二 一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共22分） 1．某放大电路在负载开路时的输出电压4V ，接入Ωk 12的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（ ）a. 10Ωkb. 2Ωkc. 4Ωkd. 3Ωk2．某共射放大电路如图1-2所示，其中Ω=Ω=k 2,k 470c b R R ，若已知I C =1mA,V CE =7V ，V BE =0.7V ，r be =1.6Ωk ,50=β，则说明（ ）a. 107.07BE CE i o ====V V V V A V &&&b. 37.021BE c C i o -=⨯-=-==V R I V V A V &&&c. 5.62//be b c i c i b c C i o -≈-=-=-==r R R R R R I R I V V A V ββ&&&d. 5.626.1250be c i o -=⨯-=-==r R V V A V β&&&图1-23．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（ ）。
a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时，若i v 为正弦波，则o v （ ）a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（ ）。
a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在（ ）情况下容易引起自激。
a. 回路增益F A &&大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ，可选用（ ）。
a. 低通滤波器b. 高通滤波器c. 带通滤波器d. 带阻滤波器8. 某传感器产生的是电压信号（几乎不能提供电流），经过放大后希望输出电压与信号成正比，这时放大电路应选（ ）。
a. 电流串联负反馈b. 电压并联负反馈c. 电流并联负反馈d. 电压串联负反馈9. LC 正弦波振荡电路如图1-9所示，该电路（ ）。
a. 由于无选频网络不能产生正弦波振荡b. 由于不满足相位平衡条件，不能产生正弦波振荡c. 满足振荡条件能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡图1-9 图1-1010. 图1-10所示电路出现故障，经测量得知V E =0，V C =V CC ，故障的可能原因为（ ）。
a. R c 开路b. R c 短路c. R e 短路d. R b1开路11. 与甲类功率放大方式比较，乙类OCL 互补对称功率放大方式的主要优点是（ ）。
a. 不用输出变压器b. 不用输出端大电容c. 效率高d. 无交越失真二、两级阻容耦合放大电路如图2所示。
已知T 1的g m =1ms ，r ds =200Ωk ;T 2的50=β，r be =1Ωk 。
（共16分）1. 画出中频区的小信号等效电路；2. 求放大电路的中频电压增益i o /V V A V &&&=；3. 求放大电路的输入电阻R i 和输出电阻R o 。
图2 图3三、在图3所示电路中，静态时V o 为零。
三极管为硅管，V BE =0.7V ，100=β。
(共12分)1. 试计算R c 的值；2. 算出此时电路的电压增益;/i o V V A V &&&=四、分析电路（共18分）1. 电路如图4-1所示。
(1) 采用v o1输出时，该电路属于何种类型的反馈放大电路？(2) 采用v o2输出时，该电路属于何种类型的反馈放大电路？(3) 假设为深度负反馈，求两种情况下的电压增益i o1F1/V V A V &&&=和i o2F2/V V A V &&&=。
2. 某放大电路如图4-2所示。
为了使R o 小，应引入什么样的反馈（在图画出）？若要求20VF =A &所选的反馈元件数值应为多大？图4-1 图4-2五、电路如图5所示。
