LED显示屏模组安装成整屏步骤详解教学内容
LED显示屏组装详细教程配图操作
LED显示屏组装详细教程配图操作LED显示屏组装教程内部资料注意保密组装LED条屏幕1. LED条屏概述LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。
LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。
LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。
技术不断进步，价格不断降低，组装和维护更加简单。
小型的LED条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。
2. 条屏应用：2.1. 广告应用---新媒体，新效果，新业务LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。
极大地提高了室内装饰的档次，有着良好的视觉效果。
由于LED条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。
掌握LED技术，可以提高室内装饰的技术含量，扩展业务。
2.2. 系统集成--2次开发LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。
字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。
广泛应用到排队系统，报站系统，饮水机等。
LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。
LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。
_3. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕奠定基础。
LED条屏，由于材料成本低，零售价格高，当批量向LED屏幕供应商采购的时候，成本和价格不好控制。
LED全彩显示屏安装调试培训手册
LED全彩显示屏安装调试培训手册LED全彩显示屏是大型宣传展示屏幕的首选，其色彩饱和度高、清晰度高、亮度高等特点，使它能够成为展示大型宣传项目的绝佳选择。
然而，安装和调试一个LED全彩显示屏需要一定的技术和经验。
下面是LED全彩显示屏的安装和调试培训手册，以帮助您更好地安装和调试您的LED显示屏。
一、安装前的准备工作1.确认安装场地：确保显示屏安装位置的电源及支撑能力，以及显示屏大小、分辨率等。
2.确认安装设备：确认所有的安装设备，包括：显示屏、配套的控制卡、电源、电缆、电线等。
3.检查视屏数据信号源：检查视屏数据信号源以确保兼容性，比如VGA、HDMI、DVI等。
4.确认操作系统：确定需要运行的操作系统，如Windows、Mac OS X等。
二、安装工具及材料1.电钻：用来钻孔。
2.内六角扳手：用来紧固螺母和螺栓。
3.电烙铁：电路板焊接和维修。
4.吸锡器：清除焊锡或被吸物表面的氧化。
5.热风枪：焊接电路板和顶壳部件。
6.电工绝缘胶带：用于绝缘电线。
7.洗板机：用于清洗PCB板面。
8.LED全彩显示屏：为安装的核心部件。
9.控制卡：用于控制显示内容。
10.电源：输入电力信号。
11.网线：用于传输控制卡数据信号。
三、LED全彩显示屏的安装1.准确测量安装场地的高度和宽度，确保安装场地的大小与你所购买的LED屏幕匹配。
2.根据安装墙体的结构、墙体承载点和LED全彩屏幕重量等要素，选用相应的安装架和螺丝。
3.安装立柱或吊装装置，并确保该设备已牢固固定，以避免设备摇晃或掉落。
4.安装上部和下部支架。
每个支撑板应使用至少4个螺栓或螺母进行固定，以确保牢固。
5.将LED全彩屏幕安装在支撑板上。
使用螺母、螺栓或U卡夹进行固定，确保设备牢固。
6.连接LED全彩屏幕的控制卡、电源和电线。
确保电缆正确连接并测试所有功能以确认LED全彩屏幕是否能正常工作。
四、LED全彩显示屏设备的调试1.测试LED全彩屏幕：首先，检查屏幕是否正常点亮，然后测试LED全彩屏幕是否正常工作，并确保像素正确显示。
LED显示屏模组安装成整屏步骤详解
LED显示屏模组安装成整屏步骤详解文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mmP5室内模组宽尺寸160mmP5室内模组背面一、首先做边框从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢方通焊接方通焊接1方通焊接2 方通焊接3方通焊接4小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条方钢背条把焊接好的方钢固定在墙上二、装电源、控制卡、模组架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
LED显示屏模组维修与组装手册
LED显示屏模组维修与组装手册胡怀战编写沭专LED显示屏模组维修手册前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。
为此，编写了《LED显示屏模组维修手册》，供大家参考.第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示，那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础,使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路.在具体的应用中1表示为高电平,0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v 左右，低电平通常为+0．3 v左右.这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现.分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理.数字电路研究的主要问题是输入信号的状态(0或1）与输出信号的状态（0或1）之间的因果关系，称为逻辑关系，也就是电路的逻辑功能.它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1；凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。
在P10模组中使用的74HC 245就是一种八位移位寄存器，。
LED显示屏安装方法
LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无非方形、圆形，但组装方法是一样的。
2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

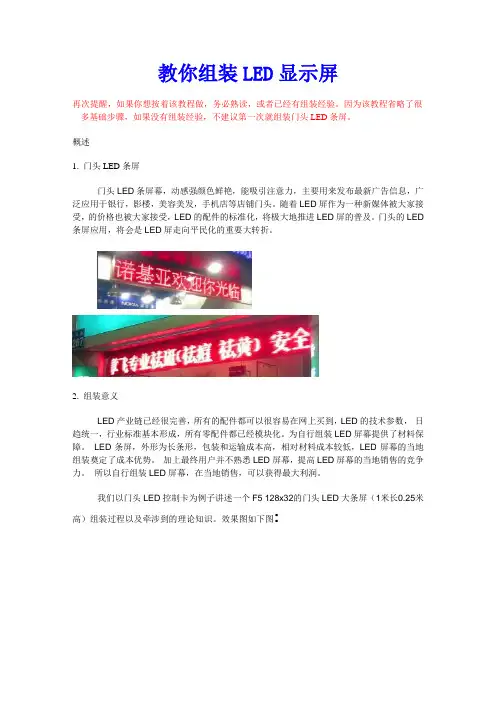

教你组装LED显示屏
教你组装LED显示屏再次提醒，如果你想按着该教程做，务必熟读，或者已经有组装经验。
因为该教程省略了很多基础步骤，如果没有组装经验，不建议第一次就组装门头LED条屏。
概述1. 门头LED条屏门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。
随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。
门头的LED 条屏应用，将会是LED屏走向平民化的重要大转折。
___2. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕提供了材料保障。
LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。
加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。
所以自行组装LED屏幕，在当地销售，可以获得最大利润。
我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。
效果图如下图:LED条屏幕的分类:LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。
这里着重说明与小LED条屏幕的区别。
重复的概念或者不明白的地方请仔细阅读<手把手教你组装LED条屏幕>门头LED条屏小LED条屏对应教程<教你组装门头LED条屏> <手把手教你组装LED条屏幕>屏幕环境户内,半户外，户外户内,半户外应用场合门头横幅，招牌店面，柜台亮度超高亮度，能否在阳光下观看高亮度密度（点距）30mm/20mm/15mm/12mm/10mm/7.6mm7.62mm/4.75mm/4mm屏幕大小长度超过15米高度超过0.5米 1.95m x 0.12m分辨率512x32 / 1024x64 256x16 128x32字体任意16x16点简体宋LOGO和图片支持不支持扫描1/16 1/8 1/4 1/16控制卡门头LED控制卡低成本LED条屏控制卡- -单元板：门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
LED显示屏施工全流程详解
LED显示屏施工全流程详解
1. 确定需求和目标
在开始施工之前，首先要明确LED显示屏的使用需求和目标。
这包括确定屏幕尺寸、亮度要求、安装位置等。
2. 设计和规划
根据需求和目标，进行设计和规划工作。
这包括制定施工方案、确定显示屏的安装方式、计算电源和信号线路需求等。
3. 采购材料和设备
根据设计和规划，采购LED显示屏所需的材料和设备。
这包
括LED模块、控制系统、支架、电源等。
4. 施工准备
在开始施工之前，进行必要的准备工作。
这包括清理安装位置、搭建施工平台、检查电源和信号线路等。
5. 安装LED显示屏
按照设计和规划，进行LED显示屏的安装工作。
这包括固定支架、安装LED模块、连接电源和信号线路等。
6. 调试和测试
完成安装后，进行LED显示屏的调试和测试工作。
这包括调整亮度和色彩、测试显示效果、检查功能正常等。
7. 完善施工
根据调试和测试的结果，对施工进行完善和调整。
这包括修复可能存在的问题、优化显示效果等。
8. 完工验收
完成所有施工工作后，进行完工验收。
这包括检查施工质量、确认功能正常、验收客户满意度等。
9. 后期维护
LED显示屏施工结束后，进行后期维护工作。
这包括定期清洁屏幕、检查电源和信号线路、修复故障等。
以上是LED显示屏施工的全流程详解。
在施工过程中，务必遵守相关法律法规，确保施工安全和质量。
LED显示屏的搭建和调试指南
LED显示屏的搭建和调试指南1. 简介本文档旨在提供一个LED显示屏的搭建和调试指南，帮助用户顺利完成LED显示屏的安装和调试过程。
2. 准备工作在开始搭建和调试之前，需要做以下准备工作：- 确定LED显示屏的规格和尺寸- 准备适当的安装位置和支架- 获得所需的电源和控制器- 确保所有必要的连接线和配件齐全3. 搭建LED显示屏按照以下步骤来搭建LED显示屏：1. 安装支架：根据LED显示屏的规格和尺寸，选择合适的支架并将其安装在预定的位置上。
2. 连接电源：将LED显示屏的电源线与电源适配器连接，并将适配器插入电源插座。
3. 连接控制器：根据控制器的说明书，将控制器与LED显示屏连接。
确保连接正确并牢固。
4. 测试显示：打开电源，确保LED显示屏可以正常工作。
如果出现问题，检查连接是否正确并重新测试。
4. 调试LED显示屏一旦搭建完成，需要进行一些调试工作以确保显示效果正常：1. 调整亮度和对比度：根据实际需要，调整LED显示屏的亮度和对比度，以获得最佳显示效果。
2. 检查像素：仔细检查显示屏上的像素是否均匀、清晰。
如发现问题，尝试重新连接或更换显示屏。
3. 测试信号源：连接并测试不同的信号源，以确保LED显示屏可以正确显示各种输入信号。
4. 备份和储存：根据需要，备份和存储显示屏的设置和配置文件，以便日后使用。
5. 维护和保养LED显示屏的维护和保养非常重要，以确保其长期稳定运行：- 定期清洁显示屏表面，避免灰尘和污垢影响显示效果。
- 检查连接线和电源线，确保其牢固连接且没有损坏。
- 注意避免水和湿气直接接触显示屏，以防止损坏。
- 定期检查LED显示屏的工作状态，如发现问题及时处理。
以上就是LED显示屏的搭建和调试指南。
请根据实际情况进行操作，并随时参考相关设备的说明书。
如有任何疑问或困难，请咨询专业人士的意见。
LED显示屏安装与调试之led安装教程
LED显示屏安装与调试之led安装教程在安装LED显示屏之前，需要先了解LED显示屏的概念和相关常识，以便于更好地进行安装和调试。
LED是一种半导体发光器件，具有低压、低功耗、高亮度等特点，在显示屏、广告宣传等领域广泛应用。
安装前的准备工作在安装LED显示屏之前需要进行以下准备工作：1.确定安装位置及大小在安装LED显示屏之前需要确定安装位置及大小，根据场地大小和需要展现的内容选择合适的尺寸，以便于更好的呈现展示效果。
2.确认安装方式及固定方式根据安装位置和尺寸选择合适的安装方式及固定方式，一般分为吊装、贴装、立柱等方式，企业以及个人可以根据需要进行选择。
3.检查安装环境在安装LED显示屏之前需要检查安装环境，在安装前保持安装环境干燥、通风、无尘等条件，确保安装的可靠性、稳定性。
LED显示屏的安装LED显示屏的安装一般分为以下几个步骤：1.LED显示屏组装在进行LED显示屏组装时需要先分析场地情况和周边环境，配置相应的外壳、电源及其他相关部件，组装LED屏幕主体。
2.固定和安装在LED显示屏组装完成后，需要根据安装方式进行固定和安装，尽量避免转移后会对显示屏带来一些不必要的损坏，确保LED显示屏的稳定和可靠性。
3.电源与信号连接连接LED显示屏的电源和信号是LED显示屏的关键步骤，需要正确地连接信号线和电源线，以确保LED显示屏可以正常工作。
4.测试并调试安装完成后，需要对LED显示屏进行测试并进行必要地调试，确保LED显示屏可以正常工作。
LED显示屏的调试LED显示屏调试需要遵循以下的步骤：1.检查信号源在LED显示屏安装完成后需要对信号进行检查，确认信号源输出端和显示屏输入端的连接是否正确。
2.检查电源LED显示屏的电源一般为220V电源，需要保证输入电压在正常规格内，以确保LED显示屏的正常工作。
3.检查显示效果检查显示效果是检查LED显示屏是否正常的关键步骤，可以通过发送测试图案来检查显示效果，如果显示效果不正常，需要进行逐层检查。
led显示屏安装
LED显示屏安装引言LED显示屏是一种高亮度、高清晰度的显示设备，广泛应用于室内和室外的广告、展示和信息发布场合。
本文档将介绍如何安装LED显示屏。
准备工作在安装LED显示屏之前，需要进行一些准备工作：1.布线规划：确定LED显示屏的布置位置，测量墙壁或支架的尺寸，并考虑电源和控制系统的位置。
2.材料准备：准备好LED显示屏模块、电源和控制系统，确保所有材料完好无损。
3.工具准备：准备好电钻、螺丝刀、扳手和其他常用工具。
步骤1. 安装支架或挂架安装LED显示屏之前，首先需要安装支架或挂架。
根据布线规划确定的位置，在墙壁或适当的结构上安装支架或挂架。
使用电钻和螺丝刀将支架或挂架固定在适当位置上。
2. 连接电源和控制系统将LED显示屏模块的电源线和控制线连接到电源和控制系统上。
确保连接正确无误，并将线缆隐藏在墙壁或其他合适的位置。
3. 安装LED显示屏模块根据布线规划，在支架或挂架上安装LED显示屏模块。
使用螺丝刀或扳手将模块固定在支架或挂架上，并确保模块安装牢固。
4. 调整显示效果安装完成后，需进行显示效果的调整。
通过控制系统对LED显示屏进行设置，包括亮度、对比度、色彩等参数的调整，以获得最佳的显示效果。
5. 进行测试LED显示屏安装完成后，进行测试以确保一切正常。
通过控制系统发送测试信号，观察显示屏是否正常工作，确保显示效果清晰、稳定，并检查是否有任何故障或缺陷。
常见问题解答Q: 是否需要专业人员进行LED显示屏的安装？A: 安装LED显示屏通常需要一定的技术和经验，建议请专业人员进行安装，以确保安装质量和操作安全。
Q: LED显示屏的控制系统应如何选择？A: 控制系统的选择应根据LED显示屏的规格和需要控制的功能来确定。
不同的控制系统具有不同的功能和适用范围，建议咨询专业人员或供应商以获取合适的控制系统。
Q: 如何调整LED显示屏的亮度和色彩？A: 大多数LED显示屏具有内置的亮度和色彩调节功能，可以通过控制系统进行设置和调整。
图解LED显示屏安装方法计划
图解 LED显示屏安装步骤：
1，第一将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无
非方形、圆形，但组装方法是相同的。
2，把外框架组装达成，将单元板摆放于框架内（注意框架的正反面，有槽的一
面是正面），这时候安装背条的地址是相当正确的，防备错一根而改全部的麻烦，以以下图所示：
3，背条固定达成，将框架移开，安装磁铁，以下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*软芯线，也就是 1 平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接从前请仔细看理解为止，屏未固定在墙上，这是最要点一步，可以先经过测试按钮检查屏安装可否正确。
LED显示屏安装及调试方案
LED显示屏安装及调试方案1. 引言本文档旨在提供一份LED显示屏的安装和调试方案，以确保LED显示屏的正常运行和最佳效果。
2. 安装步骤以下是安装LED显示屏的步骤：2.1 验收在开始安装之前，确保已经完成下列验收工作：- 检查LED显示屏的数量和型号是否与订单一致；- 检查所需的安装设备和工具是否齐全；- 检查安装场地的电源和布线情况。
2.2 组装支架根据LED显示屏的尺寸和重量，选择适当的支架，并按照以下步骤进行组装：1. 确保支架的结构牢固，能够承受LED显示屏的重量；2. 按照支架的使用说明，正确安装支架并固定。
2.3 安装屏体将屏体按照以下步骤安装到支架上：1. 使用安装工具将屏体固定在支架上，确保屏体与支架紧密连接；2. 根据安装工具的说明，逐步完成屏体安装的细节操作。
2.4 连接电源和信号源完成屏体的安装后，按照以下步骤连接电源和信号源：1. 将电源线连接到LED显示屏上并插入电源插座，确保电源线的连接牢固；2. 根据信号源类型（例如电脑、DVD播放器等），将信号线连接到屏体的信号输入接口；3. 检查连接是否正确并稳定。
3. 调试步骤以下是调试LED显示屏的步骤：3.1 电源检查在开启LED显示屏之前，进行以下电源检查：- 确保电源线连接正确，电源插座正常；- 检查电源指示灯是否亮起。
3.2 信号源检查在开启LED显示屏之前，进行以下信号源检查：- 确保信号线连接正确，信号源正常运行；- 检查信号源设置是否与LED显示屏匹配。
3.3 图像测试开启LED显示屏后，进行以下图像测试：1. 发送一张测试图片或视频到LED显示屏，观察显示效果和图像质量；2. 根据实际需要，调整亮度、对比度和色彩等参数，以获得最佳图像效果。
4. 维护和注意事项为保证LED显示屏的持续正常运行，需遵守以下维护和注意事项：- 定期清洁屏体表面，防止灰尘和污物影响显示效果；- 避免长时间高亮度显示，以防止LED寿命缩短；- 防止水或其他液体进入显示屏内部，以免损坏电路和元件。
LED全彩显示屏组装工艺规范-安装指导及售后维修-图文(精)
目录一、LED 全彩屏组成及分类 . ................................................................... .. (2)1. 组成部分 . ................................................................... . (2)2. 分类 . ................................................................... (2)3. 生产组装流程 . ................................................................... .. (3)二、生产组装工艺...................................................................... (3)1. 组装流程 . ................................................................... . (3)1.1 全彩外框结构制作 . ................................................................... .. (3)1.2 模组组装 . ................................................................... (3)1.3 灯板拼装 . ................................................................... (4)1.4 连接成品扁线 . ................................................................... . (4)1.5 安装开关电源 . ................................................................... . (4)1.6 制作电源线，连线 . ................................................................... .. (5)1.7 切割接收卡亚克力板 . ................................................................... . (5)1.8 调试、老化 . ................................................................... .. (6)1.9 检验，包装入库 . ................................................................... (6)三、LED 全彩屏现场安装规 . ................................................................... . (7)1. 安全指示 . ................................................................... . (7)1.1安全标示说明 . ................................................................... .. (7)1.2 安全说明 . ................................................................... (7)2. LED全彩箱体结构安装规 ..................................................................... . (8)2.1 显示单元箱体 . ................................................................... . (8)2.2 安装用标准件及工具 . ................................................................... . (8)2.3 安装操作步骤 . ................................................................... . (8)2.3.1 校验钢架 . ................................................................... . (8)2.3.2 安装箱体 . ................................................................... . (9)3. 室LED 全彩磁吸式结构安装规 ..................................................................... (14)3.1 安装现场勘测，布线 . ................................................................... .. (14)3.2嵌入式LED 全彩屏铁方管结构安装 .....................................................................143.2.1安装用标准件及工具 . ................................................................... . (14)3.2.2 安装步骤 . ................................................................... .. (14)3.3 挂装LED 全彩屏铁方管结构安装 ..................................................................... (17)3.3 模组拼接、连线调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏模组安装成整屏步骤详解
文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】
很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mm
P5室内模组宽尺寸160mm
P5室内模组背面
一、首先做边框
从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为
4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢
方通焊接
方通焊接1
方通焊接2
方通焊接3
方通焊接4
小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条
方钢背条
把焊接好的方钢固定在墙上二、装电源、控制卡、模组
架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
每根成品电源线有两个接头，这样每块电源能带四块模组。
然后是220V连接，用2平方的软铜线把每一排串在一起就行，最后出三组220V电源线，进一个空开，空开上面进一对6平方的铜线。
这块屏功率大约9千瓦，所以6平方线有剩余。
电源接好后装控制卡，控制卡用的是5块同步接收卡。
LED显示屏电源5V 40A
把电源固定在条屏的位置上
LED显示屏接收卡
三、接收卡与模组连接
每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。
输出口为空。
接收卡连网线示意图
装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死。
LED模组不锈钢包边
LED模组不锈钢包边1 四、安装模组
扣好不锈钢边后就能开绐上模组了。
从上往下或从下往上装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，（也可以跟卖模组的要）最上面和最下面用的排线最长，大概是1米半长，下面开始制作长排线。
在方钢上安装LED模组
LED模组长排线和排线
LED模组16P排线
有工具的话，两头一压就行了，最后上那个固定卡子，很多时候因为背条支着放不平模组，装的时候还得剪掉，插排线的时候红边向上，模组的箭头向上，没有箭头的字向上，前面的输入连接后面的输出。
这块彩屏共用5张卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，当好插满，对应插好就可以了，屏接口的最下面一针标着OE，但是不是插排线的红边，（这个和单双色屏刚好相反），排线插反也不会烧模组或卡，只是模组上显示一条亮线。
接收卡与模组接线示意图
接收卡与模组接线实物图
五、调试
装好三列模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，控制卡上面有一个测试按键，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，正常的话再安装下一组，直到安装完成。
测试部分已安装好的模组是否正常显示
安装完所有的模组并包边
LED显示屏调试成功。
