万能式断路器1、⽤途及适⽤范围DW15系列万能式断路器(以下简称断路器),该断路器主要⽤于交流50Hz,额定电流为630~4000A;额定电压⾃380V~1140V(其中额定电流为1000~4000A 的额定电压为380V)的配电⽹络中,⽤来分配电能、保护线路及电源设备免受过载、⽋电压和断路器故障的危害。

也能在交流50Hz,380V电⽹中⽤来保护电动机的过载、⽋电压和短路。

在正常条件下,断路器可作为线路不频繁转换及电动机不频繁起动之⽤。

由于断路器还具有三段保护特性,可以对电⽹作选择性保护。

对于抽屉式断路器,由于主电路和⼆次回路采⽤了插接式结构,省略了固定式断路器所需的隔离开关。

具有⼀机⼆⽤的特点。

操作与维护⽅便,提⾼了配⾼了配电系统的安全性、连续性、和可靠性。

断路器符合标准:JB8590.1,IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类:按⽤途分a.配电⽤b.保护电动机⽤按选择保护性能分a.选择型b.⾮选择性按传动装置分a.⼿柄直接传动(正⾯中央⼿柄直接传动和侧⾯⼿柄直接传动,额定⼯作电压1140V只供侧⾯)b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和⽋电压瞬时(或延时)脱扣器d.具有过电流脱扣器、⽋电压瞬时(或延时)脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时,短路短延时及特⼤短路瞬时动作按⽋电压保护种类分a.⽋电压瞬时动作b.⽋电压延时动作按主回路进出线⽅式分a.板后进出线(⽔平进出线)b.板前进出线(垂直进出线)c. 板前进线、板后出线(⽔平出线、垂直出线)d. 板后出线、板前进线(垂直出线、⽔平出线)3、正常⼯作条件和安装条件3.1周围空⽓温度周围空⽓问题最⾼不超过+40℃周围空⽓温度24h的平均值不超过+35℃周围空⽓温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3⼤⽓条件⼤⽓相对湿度在周围空⽓温度+40℃时不超过50%;在较低温度下可以有较⾼的相对湿度;最湿⽉的⽉平均最⼤相对温度为90%。

教你认识熔断器、断路器、漏电保护器!

教你认识熔断器、断路器、漏电保护器!

教你认识熔断器、断路器、漏电保护器!一、熔断器熔断器是对电路、用电设备短路和过载进行保护的电器。

熔断器一般串接在电路中,当电路正常工作时,熔断器就相当于一根导线;当电路出现短路或过载时,流过熔断器的电流很大,熔断器就会开路,从而保护电路和用电设备。

熔断器的种类很多,常见的有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭管式熔断器、RS快速熔断器、RT有填料管式熔断器和RZ自复式熔断器等。

熔断器的型号含义说明如下:1.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5~200A 之间的电路中,如照明电路和小容量的电动机电路中。

图13所示是一种常见的RC插入式熔断器。

这种熔断器用在额定电流在30A以下的电路中时,熔丝一般采用铅锡丝;当用在电流为30~100A的电路中时,熔丝一般采用铜丝;当用在电流达100A以上的电路中时,一般用变截面的铜片作熔丝。

图13 一种常见的RC插入式熔断器2.RL螺旋式熔断器图14所示是一种常见的RL螺旋式熔断器,这种熔断器在使用时,要在内部安装一个螺旋状的熔管,在安装熔管时,先将熔断器的瓷帽旋下,再将熔管放入内部,然后旋好瓷帽。

熔管上、下方为金属盖,熔管内部装有石英砂和熔丝,有的熔管上方的金属盖中央有一个红色的熔断指示器,当熔丝熔断时,指示器颜色会发生变化,以指示内部熔丝已断。

指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。

RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点,通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。

图14 一种常见的RL螺旋式熔断器3.RM无填料封闭式熔断器图15所示是一种典型的RM无填料封闭管式熔断器,它可以拆卸。

这种熔断器的熔体是一种变截面的锌片,它被安装在纤维管中,锌片两端的刀形接触片穿过黄铜帽,再通过垫圈安插在刀座中。

这种熔断器通过大电流时,锌片上窄的部分首先熔断,使中间大段的锌片脱断,形成很大的间隔,从而有利于灭弧。

带你认识配电柜中常用的电气元件,图文并茂

带你认识配电柜中常用的电气元件,图文并茂

带你认识配电柜中常用的电气元件,图文并茂断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件,下面以图文并茂的方式介绍常用电气元件的原理及应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1断路器低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为:QF断路器图形符号为:2接触器接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。

接触器文字符号为:KM接触器图形符号为:3热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号:FR热继电器图形符号:4中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。

其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号:KA中间继电器图形符号:5按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。

按钮文字符号:SB按钮图形符号:按钮颜色要求:(1)“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

(2)“启动”按钮的颜色是绿色。

(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。

低压断路器详细介绍

低压断路器详细介绍

低压断路器详细介绍低压断路器是一种用于保护电气设备和系统的自动开关装置。

它在低电压电路中起到断开电流和短路故障的作用,以确保电气设备和系统的安全运行。

在日常生活和工业生产中,我们经常会遇到低压断路器,比如家庭中的配电箱以及工厂中的电气控制柜。

低压断路器的工作原理是通过热和磁的作用来实现的。

当电路中出现过载或短路时,低压断路器会自动断开电流。

具体来说,当电流超过断路器额定电流时,断路器内部的热元件会被加热使得热释放。

一旦达到一定温度,热元件会导致热释放触发器动作,将断路器打开,切断电流。

当电路中发生短路时,短路电流会产生强磁场,该磁场作用于磁铁,使得断路器磁铁内部的磁铁吸盘受力改变,进而引起断路器动作。

根据低压断路器的使用方式和功能特点,可以分为多种类型,包括空气式断路器、塑壳断路器、磁力熔断器、微型断路器等。

空气式断路器是最常见的一种低压断路器。

它的外部结构由外壳、触头、节杆、弹簧和操作机构等组成。

空气式断路器具有中断能力强、可靠性高、使用寿命长等特点,适用于各种低压电路的开、闭操作和短路、过载保护。

塑壳断路器是将断路器部件封装在塑料外壳内,以提高安全性和绝缘性能。

它的特点是结构紧凑,外观美观,便于安装和使用,并且具有较好的防护性能。

塑壳断路器一般应用于家庭、办公室等低压电气系统中,作为过载和短路保护装置。

磁力熔断器是一种新型的低压断路器,它通过电磁力来熔断电路。

它的工作原理是通过感应线圈产生磁场,当电路中电流超过额定值时,电磁力产生,将断路器打开,从而切断电流。

磁力熔断器具有结构简单、体积小、重量轻、可靠性高等特点。

微型断路器是一种专门设计用于电子设备和小型电路的低压断路器。

它的特点是体积小巧、灵活可靠,适用于低电流和短路保护,是电子设备中常用的保护电路元件。

总的来说,低压断路器作为电路保护装置,在现代社会中起着至关重要的作用。

它不仅可以确保电气设备和系统的安全运行,还可以避免不必要的损失和事故发生。

断路器介绍

断路器介绍

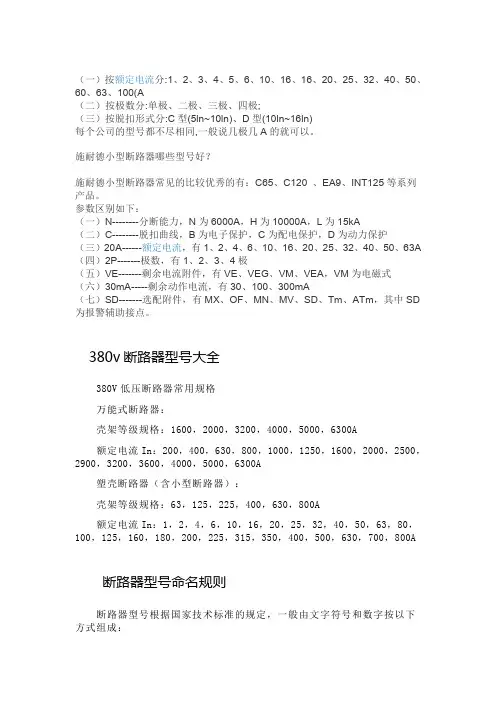

(一)按额定电流分:1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A(二)按极数分:单极、二极、三极、四极;(三)按脱扣形式分:C型(5ln~10ln)、D型(10ln~16ln)每个公司的型号都不尽相同,一般说几极几A的就可以。
