《分层法》例题详解
《分层法》例题详解

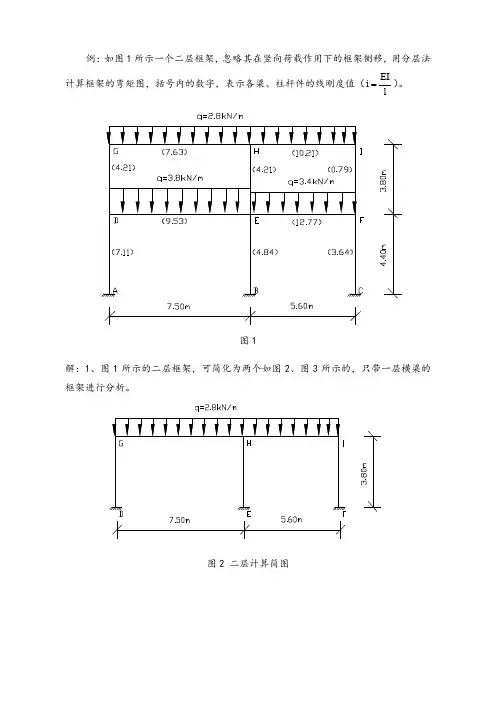

例:如图1所示一个二层框架,忽略其在竖向荷载作用下的框架侧移,用分层法计算框架的弯矩图,括号内的数字,表示各梁、柱杆件的线刚度值(EIil)。
图1解:1、图1所示的二层框架,可简化为两个如图2、图3所示的,只带一层横梁的框架进行分析。
图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时,假定上、下柱的远端为固定,则与实际情况有出入。
因此,除底层外,其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为12,其余各层柱的弯矩传递系数为13。
各层梁的弯矩传递系数,均为12。
图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时,梁、柱的线刚度值均采用修正后的结果进行计算,如:G节点处:7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处:7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理,可计算其余各节点的力矩分配系数,计算结果见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩(1)第二层:①计算各梁杆端弯矩。
先在G、H、I节点上加上约束,详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩(顺时针转向为正号),写在各梁杆端下方,见图9:213.13kN m 12F GHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HI ql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处,各梁杆端弯矩总与为:13.13kN m FG GH M M ==-⋅在节点H 处,各梁杆端弯矩总与为:13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处,各梁杆端弯矩总与为:7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配,各两次,详见图9 第一次弯矩分配过程:放松节点G,即节点G 处施加力矩13.13kN m ⋅,乘以相应分配系数0、668与0、332,得到梁端+8.76kN m ⋅与柱端+4.37kN m ⋅,+8.76kN m ⋅按12传到GH 梁H 端;放松节点I,即在节点I 处施加力矩7.32kN m -⋅,乘以相应分配系数0、935与0、065,得到梁端 6.32kN m -⋅与柱端+1.00kN m ⋅, 6.32kN m -⋅按12传到IH 梁H 端;放松节点H,相应的在节点H 处新加一个外力偶矩,其中包括GH 梁右端弯矩、IH 梁左端弯矩、GH 梁与IH 梁传来的弯矩。
《分层法》例题详解
例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各梁、柱杆件的线刚度值（EIil ）。
图1解：1、图1所示的二层框架，可简化为两个如图2、图3所示的，只带一层横梁的框架进行分析。
图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时，假定上、下柱的远端为固定，则与实际情况有出入。
因此，除底层外，其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为12，其余各层柱的弯矩传递系数为13。
各层梁的弯矩传递系数，均为12。
图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时，梁、柱的线刚度值均采用修正后的结果进行计算，如：G节点处：7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处：7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理，可计算其余各节点的力矩分配系数，计算结果见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层：①计算各梁杆端弯矩。
先在G、H、I节点上加上约束，详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下方，见图9：213.13kN m 12FGHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处，各梁杆端弯矩总和为：13.13kN m FG GH M M ==-⋅在节点H 处，各梁杆端弯矩总和为：13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处，各梁杆端弯矩总和为：7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配，各两次，详见图9 第一次弯矩分配过程：放松节点G ，即节点G 处施加力矩13.13kN m ⋅，乘以相应分配系数0.668和0.332，得到梁端+8.76kN m ⋅和柱端+4.37kN m ⋅，+8.76kN m ⋅按12传到GH 梁H 端； 放松节点I ，即在节点I 处施加力矩7.32kN m -⋅，乘以相应分配系数0.935和0.065，得到梁端 6.32kN m -⋅和柱端+1.00kN m ⋅， 6.32kN m -⋅按12传到IH 梁H 端； 放松节点H ，相应的在节点H 处新加一个外力偶矩，其中包括GH 梁右端弯矩、IH梁左端弯矩、GH梁和IH梁传来的弯矩。
