电杆组立施工作业指导书讲解
35kV 电杆组立作业指导书
目录1 编制的依据 (2)2 工程(设备) 及工程量简介 (2)3 作业前应该做的准备工作和必须具备的条件 (3)4 参加作业人员的资格及要求 (3)5 作业所需的机具、工具、仪器、仪表 (4)6 作业程序、方法及内容 (5)7 强制性条文执行条例 (8)8 职业健康安全、文明施工、环境保护措施 (8)9 施工进度控制 (9)10 危险识别、风险评估及控制对策 (9)1 编制的依据2 工程(设备) 及工程量简介2.1 工程概况本工程总装机容量为200MW，安装100台2MW风机，采用10回35kV集电线路接入场内新建的110kV升压变电站。
集电线路以架空方式为主，在末端进升压站时采用电缆。
箱变高压侧采用套管上出线接入架空线路。
本工程10回架空线路的总里程为90.31km。
2.2 设备概况本工程架空线路杆塔采用带拉线门型混凝土杆，杆塔基础为预制底拉盘。
本工程架空线路导线采取变径方案，按经济电流密度法确定截面，导线变径基本原则：线路接入6台及以下风机时，架空导线选用钢芯铝绞线LGJ-120/25，线路接入6台以上风机时，架空导线选用钢芯铝绞线LGJ-240/30；线路末端约1km范围架设地线，选用GJ-50。
本工程集电线路的杆塔形式以带拉线的普通钢筋混凝土门型杆为主，每根电杆由上下两段焊接而成，上段选用S30-9/1414型，下段选用X30-6/1414或 X30-9/1414型。
电杆按受力和用途分类，有直线杆、转角杆、直线耐张杆、终端杆等型式。
2.3 工程量统计电杆基础开挖→电杆焊接→电杆组装→电杆吊装→基坑回填3 作业前应该做的准备工作和必须具备的条件3.1 电杆组立施工前，施工队认真熟悉施工图纸，理解设计要求，严格按图施工。
3.2 基坑经过检查且质量合格。
3.3 耐张杆、直线杆、转角杆的基础预偏符合设计要求。
3.4 直线杆顺线路方向位移,35kV架空线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm；转角杆,分歧杆的横线路,顺线路位移均不应超过50mm。
电杆组立作业指导书
2015年甘孜供电公司农网改造升级工程（理塘县城网）电杆组立作业指导书施工单位（章）年月日年月曰年月曰年—月—日一、电杆组装施工工序流程图二、电杆组装施工方法及要求三、电杆组立施工工序流程图四、电杆组立施工方法及要求五、电杆组立施工危害辨识风险评价、电杆组装施工工序流程图:、电杆组装施工方法及要求:电杆的组装分为地面组装和杆上组装。
对于整体起吊的门杆、单杆可采取地面组装。
而受地形限制只能分开起吊的门杆，以及组装后起吊困难的单杆，就只能采取杆上组装。
（一）施工准备：1技术准备：熟悉电杆结构图，施工手册及有关注意事项。
2、组织准备：如是地面组装，和立杆工序一起完成，不须另外组织人员；如是杆上组装，单杆时需2人杆上作业，1人在地面配合；门杆时杆上需4人，2人在地面配合。
3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等。
（二）电杆的地面组装：混凝土电杆的地面组装，一般为先装导线横担，再装地线横担、叉梁、拉线包箍、爬梯包箍、爬梯及绝缘子串（绝缘子串也可以等电杆立起后再吊装，以免起吊时碰坏）。
组装施工之前，按电杆组装图仔细核对各部件的规格尺寸，有无质量缺陷，各构件所需要的数量等，对组装所需的材料仔细清点。
在安装时要严格按照图纸的设计尺寸、位置和方向，拔正电杆，使两杆上下端的根开符合要求，如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上，测量双杆的长度是否相等，如不等应从底盘的高低调正。
拔正杆身、旋转电杆及起杆时，不得将铁撬扛插入眼孔里硬行转杆。
必须用千斤和撬扛在电杆的二个以上（18米以上的电杆为三个以上）部位进行旋转，移杆和走杆。
组装时，先安装导线横担，再安装避雷线横担，阳后安装叉梁、拉线、绝缘子串等。
组装横担时，应将两边的横担悬臂适当朝杆顶方向收紧，尺寸一般是横担臂长的1.2%，估计大约两端挠起10~20mm,以便在导线放好后横担能保持水平。
如是转角杆，要注意长短横担的安装位置；如是上字型直线单杆，应按统一方向安装（至少一个耐张段有一个统一的方向）。
电杆组立指导书
电杆组立指导书电杆组立指导书1.引言本指导书旨在提供电杆组立操作的详细说明，以保证作业过程的安全性和准确性。
本指导书适用于电力行业的电杆组立工作。
2.术语和缩略词2.1 术语- 电杆：指用于支撑电力线路的垂直立柱。
- 组立：指将电杆垂直地安装在地面或其他基础设施上。
- 竖井：指埋设在地面下用于支撑电杆的混凝土结构。
2.2 缩略词- PPE：个人防护装备(Personal Protective Equipment)- OSHA：职业安全与健康管理局(Occupational Safety and Health Administration)3.准备工作3.1 安全事项- 执行此工作的员工必须经过相关培训并持有合适的资质证书。
- 在组立电杆前，必须确保工作区域的安全，包括清除障碍物和危险源。
- 所有参与此工作的人员必须穿戴适当的个人防护装备(PPE)，包括头盔、安全鞋、护眼镜和手套。
3.2 工具和材料- 电杆：根据设计要求准备所需数量的电杆。
- 竖井：根据设计要求准备所需数量的混凝土竖井。
- 铲子和挖掘工具：用于清理施工区域。
- 手动扳手：用于拧紧电杆连接件。
- 鞍座和支撑架：用于固定电杆。
- 测量工具：用于确保电杆的正确位置和高度。
4.组立步骤4.1 开挖施工区域4.1.1 使用铲子和挖掘工具清理施工区域，确保没有障碍物。
4.1.2 根据设计要求，挖掘混凝土竖井的坑槽。
4.2 安装竖井4.2.1 按照设计要求，将混凝土浇筑入坑槽中，形成竖井。
4.2.2 确保竖井垂直和与地面齐平。
4.3 安装电杆4.3.1 使用起重设备将电杆垂直地放置在竖井上。
4.3.2 使用测量工具确保电杆的正确位置和高度。
4.3.3 使用手动扳手拧紧电杆连接件。
4.4 固定电杆4.4.1 使用鞍座和支撑架固定电杆，确保其稳固性和安全性。
5.完成工作5.1 清理施工区域5.1.1 清理施工区域，确保没有杂物和障碍物。
6.附件本文档涉及的附件包括：- 图纸和设计文件- 安全操作规程和流程- 质量检验报告和记录7.法律名词及注释7.1 OSHA：职业安全与健康管理局。
混凝土电杆组立施工作业指导书
混凝土电杆组立施工作业指导书1适用范围适用于本工程混凝土电杆组立施工。
2 技术要求2.1 基坑底部使用底盘时应符合下列规定：1 安装的底盘表面应保持水平；2 双杆两底盘中心的根开不应超过30rnm；3双杆的两杆坑深度高差不应超过20rnm。
2.2电杆立好后，应符合下列规定：1直线杆的横向位移不应大于50mm；电杆的倾斜不应使杆梢的位移大于半个杆梢。
2转角杆应向外角予偏，使其紧线后向外角的倾斜不应使杆梢位移大于一个杆梢且不小于l/4杆梢；转角杆应往受力侧收根部，其值不超过根径的1/2且不小于根径的1/4。
3终端杆应向拉线侧予偏，使其在紧线后向拉线侧倾斜，不应使杆梢位移大于一个杆梢。
3施工程序与工艺流程3.1施工程序施工程序为：施工准备→立杆→杆身调整→填土夯实及防护3.2工艺流程4施工要求常用立杆方法有多种，如汽车起重机立杆；架杆组立、叉杆组立、人字型抱杆组立等。
下面仅述采用固定的人字型抱杆立杆和起重机的方法。
立杆就是将电杆，按照规定位置，立起埋入杆坑，有些杆还要按规定装设拉线。
1施工准备1清除坑内余土并找平；检查马道是否合适，需装设底盘时，将底盘水平放置于坑内中心。
2 使用撬棍将电杆移到马道上，调整杆身使杆根对准立在坑内的滑板，以便杆根下滑，同时防止杆根冲击坑壁造成坦塌。
2 立杆人工立杆采用固定人字形抱杆立杆，如图DL-019所示。
具体操作方法如下：图DL-019 人字形抱杆立杆示意图1-绞磨；2-导向滑轮；3-滑轮组；4-人字形抱杆；5-吊绳；6-单滑轮；7-晃绳；8-滑板1 地锚设置1) 沿杆坑中心线在牵引反方向距杆坑中心约1.5倍杆长处，埋设地锚A，以便固定制动器与临时拉线(制动绳)。
2)在立杆方向的左右侧，距杆坑中心线1.5倍杆长处，各埋设一个地锚B，作为固定临时拉线用(晃绳)。
3)在牵引侧距杆坑中心线约1.5倍杆长处，设牵引地锚C，以便固定滑轮组；4) 在距牵引地锚后15m处，埋设一个地锚D，作固定绞磨用。
电力专业电杆组立、金具安装、导线架设施工作业指导书
电力专业电杆组立、金具安装、导线架设施工作业指导书第一章总则电力专业电杆组立、金具安装、导线架设是电力工程施工中的重要环节。
为了确保工作质量和安全，本指导书主要针对电杆组立、金具安装、导线架设的相关技术进行讲解，帮助施工人员正确、规范地操作。
第二章电杆组立电杆组立是电力工程中最基础的一项工作。
为了确保电杆的安全稳定，组立工作必须遵循以下原则：1. 根据施工图纸确定电杆位置。
2. 根据地形地貌等条件确定电杆的安装深度。
3. 接触线路、架空线路等施工前必须进行勘察，在勘察中确定电杆地址，组立时电杆的端面距离道路边缘要求≥1米。
4. 确定电杆方向，以满足导线的牵引力和风荷载。
5. 考虑电力线的电位差，电杆的接地最高点不应超过线路最高点。
6. 按照施工图纸要求选择正确的电杆规格，保证其质量和可靠性。
7. 电杆立好后要调整其水平度和垂直度，确保组立的稳定性。
第三章金具安装1. 直接插装金具的安装，必须保持金具垂直，且插装深度一致。
2. 不得使用过短、损坏、变形的金具。
3. 必须使用标准配套金具，不得乱用。
4. 必须确保电线的过夺，不要使电线与金具直接接触。
5. 施工现场不得存放杂物、垃圾等。
第四章导线架设1. 要正确按照施工图纸进行架设，要严格按照坪数配图、交叉跨越规定的距离和高度安装。
2. 导线必须完全展开，线夹要牢固，螺帽要紧固。
3. 导线的安装必须按照规定的張力值调张处理，保证线路稳定。
4. 大跨越方式采用拉线牵制，线杆采用高强度材料支撑，保证连接牢固性。
5. 所有连接必须采用标准配套金具，并严格遵照正确的连接方式、连接管内径和压紧扭矩进行安装加固。
6. 不得将线路经过居民区。
在城市區域中，线路应处于无障碍状态，不得存在对市容、环境造成污染等不良影响。
第五章安全管理1. 施工现场必须做好安全防范工作，特别是要加强高空作业、电气作业等人员的安全管理，以保证工作过程中的安全性，严禁酗酒、斗殴、赌博等不良行为。
电杆组立指导书(一)2024

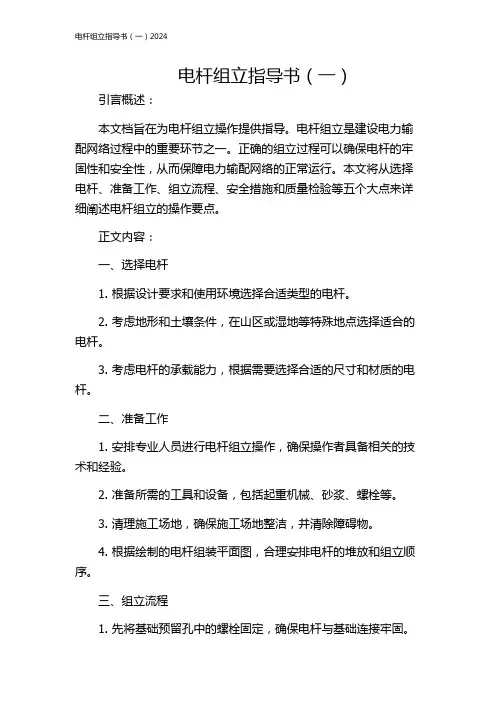

电杆组立指导书（一）引言概述：本文档旨在为电杆组立操作提供指导。
电杆组立是建设电力输配网络过程中的重要环节之一。
正确的组立过程可以确保电杆的牢固性和安全性，从而保障电力输配网络的正常运行。
本文将从选择电杆、准备工作、组立流程、安全措施和质量检验等五个大点来详细阐述电杆组立的操作要点。
正文内容：一、选择电杆1. 根据设计要求和使用环境选择合适类型的电杆。
2. 考虑地形和土壤条件，在山区或湿地等特殊地点选择适合的电杆。
3. 考虑电杆的承载能力，根据需要选择合适的尺寸和材质的电杆。
二、准备工作1. 安排专业人员进行电杆组立操作，确保操作者具备相关的技术和经验。
2. 准备所需的工具和设备，包括起重机械、砂浆、螺栓等。
3. 清理施工场地，确保施工场地整洁，并清除障碍物。
4. 根据绘制的电杆组装平面图，合理安排电杆的堆放和组立顺序。
三、组立流程1. 先将基础预留孔中的螺栓固定，确保电杆与基础连接牢固。
2. 根据设计要求，依次组立电杆，并在组立过程中进行调整，确保电杆垂直度和水平度。
3. 检查每个接口处是否安装正确定位螺栓，确保接口连接牢固。
4. 在组立过程中，及时清理电杆上的杂物和浮土，确保接口及连接部位的清洁。
5. 根据工程要求进行螺栓的拧紧和预紧，确保电杆的稳定性和安全性。
四、安全措施1. 操作人员必须佩戴符合要求的个人防护装备，包括头盔、手套、安全鞋等。
2. 在组立过程中，要注意周围的安全区域，确保人员和设备的安全。
3. 遵守操作规范，切勿超负荷使用工具和设备，以免引发事故。
五、质量检验1. 在组立完成后，对每个电杆进行质量检验，检查连接部位是否牢固，电杆是否垂直和水平。
2. 检查螺栓是否拧紧到位，确保电杆的稳定性。
3. 检查电杆表面是否有明显的破损和裂缝。
4. 根据质量检验结果，及时做出修复和调整，确保电杆组立的质量和安全。
总结：本文以电杆组立为主题，从选择电杆、准备工作、组立流程、安全措施和质量检验等五个大点展开，详细阐述了电杆组立操作的要点。
电杆组立施工
电杆组立施工电杆组立施工方法1.排杆（1）排杆基本要求①在符合设计图纸要求的前提下，排杆时，脚钉方位的要求是：接地螺母一律排在两杆的外侧。
在保证横担及地线支架方位正确的前提下，脚钉螺母以上段杆为准，自上而下成一直线。
对于π型直线杆的脚钉螺母一律排在面向受电端的左杆；π型转角杆的脚钉螺母一律排在转角杆的外侧杆。
②根据杆位地形，考虑立杆和组装的方便，选择排杆方向：直线双杆顺线路方向排杆。
（2）排杆准备作业①在排杆和组装的作业区范围内，场地应平整，特别是横担，地线支架安装位置附近应清除妨碍组装和立杆的障碍物。
②π型双杆的排杆，要求两杆排在同一平面上。
对于直线杆，电杆结构中心线应与线路中心线重合；对于转角杆，电杆结构中心线应与线路转角平分线一致。
③排杆前，必须核对现场的电杆杆段与电杆明细表上的杆型是否一致，质量是否符合要求。
④排杆前，应根据杆位地形准备排杆工具。
每段不少于两根垫木。
（3）排杆施工排杆顺序是：先排下段，再排中段，最后排上段。
杆段的就位一般采用撬棍拨动法和棕绳拖曳法①撬棍拨动法：当杆段需要轴向移动时，操作人员对称站在杆段两侧，撬棍斜插入杆段下方且加垫或支于坚土上，然后统一指挥，同时用力，拨动杆段向预定方向窜动。
当杆段需要横向位移时，操作人员站在杆段的一侧，拨动杆段，使杆段滚动。
②棕绳拖曳法：当杆段需要轴向移动时，在杆段前进方向的杆段1/3处绑扎两条棕绳，操作人员对称站在杆段两侧，拖拉棕绳，使杆段移动。
当杆段需要横向移动时，用两条棕绳圈住杆段，棕绳一端穿过杆段下方固定在钢钎上，另一端经过杆段上方，用人拉紧且同时用力，使杆段滚动。
③电杆排定后，π型直线杆根应同在线路中心线的垂直面上；转角杆的两杆应在转角平分线的垂直面上。
左右两杆形成的对角线应基本相等，两杆上下偏移不应超过100毫米。
2.调杆①调杆前，距离钢圈端30-50毫米范围内的钢圈内壁混凝土应清除干净。
②调直找正电杆时，操作人员应站在电杆轴线方向一端，用目视找正或两端间拉细铁线找正，使电杆侧面平面。
电杆组立施工作业指导书
乃东县农网改造升级工程一标电杆组立施工作业指导书重庆电力建设总公司二零一六年七月二十五日批准：日期：审核：日期：编制：日期：一编制依据㈠本工程采用主要技术规范（但不限于）如下：1．《10kV及以下架空配电线路设计技术规程（DL/T5220-2005）》2.《农村电网改造升级技术原则》3.《10KV及以下配电线路工程图集》第三版2005-084.《架空绝缘配电线路工程图集》上册、下册2003-95.《建筑工程施工质量验收统一标准》GB50300-20016.《建筑电气工程施工质量验收规范》GB50303-20027.《电力建设安全健康与环境管理工作规定》（国电2008版）8.《电力建设安全工作规程（架空电力线路部分）（DL5009.2-2004）》9.《建设工程项目管理规范（GB/T50326-2006）》10.《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建[2005]403号11.《国家电网公司输变电工程安全文明施工标准化图册》12.国电基建【2011】146号文《国家电网公司输变电工程达标投产考核办法》13.《西藏自治区电力公司“输变电工程施工安全措施补助费、文明施工措施费”管理实施细则》区电建[2007]431号14.国家电网公司、西藏自治区电力公司其他有关制度、规定㈡本工程采用的主要技术规范，规定如被新规范替代，则执行新规范。
㈢本工程施工图设计文件。
二工程概况及特点建设规模：工程涉及乃东结巴乡、多颇章乡、亚堆乡和索珠乡四个乡镇，架设10KV架空线路总长度56.65公里（新建17.75公里，改造38.9公里）新建10KV电缆线路0.4公里，改造0.4KV线路总长度87.17公里，改造0.22KV线路总长度为79公里，改造配电变压器59台，总容量为8975KVA，改造户表工程4166户；改造变电站2座。
三立杆施工作业人工立10KV及以下线路水泥杆标准作业流程图办理批准工作手续现场勘察前期准备召开班前会准备材料工器具出发前检查现场准备起立抱杆起立电杆回填夯实召开班后会资料归档（1）、办理批准工作手续。
固定人字扒杆组立电杆施工工艺(作业指导书)
固定人字扒杆组立电杆作业指导书一、施工工序流程图：二、施工方法及要求：（一）施工准备：采用固定人字扒杆组立的电杆一般是较小的15米以下砼拔梢杆，它一般用于扒杆缆风布置困难的地形施工，可以减少两根缆风绳。
施工相对简便。
1、技术准备：熟悉设计图纸，掌握固定人字扒杆组立电杆的施工工序，了解施工的注意事项。
2、人员组织准备：确定现场负责人、技术负责从、安全员。
根据工程量的大小、施工难易程度确定技工和普工人数。
为便于施工，现场所有人员由施工负责人统一指挥。
3、施工工器具及材料准备：人字扒杆、扒杆缆风绳、牵引钢丝绳，各种规格的滑车、千斤、吊点钢丝绳、绞磨、双钩。
（二）、现场布置：1、缆风的布置：固定人字扒杆只有两根缆风绳，两根缆风绳在地面上的投影应呈一条直线并与人字扒杆在地面的投影垂直。
起吊时，人字扒杆一般是向一侧略微倾斜，使一根缆风绳受力，另一根缆风绳起稳定作用，受力的缆风为主缆风，不定期受力的是辅助缆风。
主缆风要比辅助缆风绳大一个规格。
2、缆风地锚、牵引地锚的布置：牵引地锚采取打排桩加村地木，主缆风地锚应该加强，距扒杆的距离要合适，使主缆风绳的对地夹角不大于45°。
3、扒杆的选用：由于用固定人字扒杆只能用来组立15米以下电杆，因此扒杆的强度就要求得低一些。
可以用铝合金扒杆，对12米及以下的砼杆也可采用杉木杆作扒杆。
扒杆的长度不小于0.9倍的电杆的长度。
（三）、抱杆的竖立：抱杆运到现场后，应仔细检查：是否有明显的损坏及裂纹现象，如没有就可将抱杆拼装成人字形。
将扒杆头部用钢丝绳或专用联结件结牢靠，并把两根缆风绳、起吊用的滑车系统、钢丝绳安装在扒杆头部。
将人字扒杆的两个根部底座操平，打上临时桩将扒杆的两脚锁住，防止扒杆射箭。
准备工作就绪，可用人工将扒杆竖起一定的角度，用绞磨或人工牵引缆风绳，将扒杆立起，并使杆头略向坑的方向倾斜，并使主缆风受力，分别在扒杆的两根部打两桩并用千斤锁住，防止起吊电杆时扒杆根部位移。
混凝土电杆运输、组立施工作业指导书
1 混凝土杆的运输和装卸1.1 构件运输的一般规定：远距离运送的构件，应尽量采用铁路运输，既降低成本又可使构件损坏的机会最少。
工地运输一般可采用：汽车、拖拉机、木船、马车、索道、爬山车等。
为了提高运输效率，防止在构件运输过程中损坏，必须注意以下事项：a) 装载时应使构件的布置对称于车身的中心轴线，这样，车子走动时不易发生颤动和倾覆；b) 构件的装运应按构件的规格、使用桩号、车辆载重量等条件，做到有计划地发送，以提高车辆的运输效率；c) 构件装载后，必须用各种卡具、绳索、木楔等固定好，并用垫木或草袋等垫起，以免在运输途中震动损坏。
1.2 混凝土杆的装卸由于混凝土属于脆性材料，其抗压能力很强，但抗拉、抗剪、及抗裂强度都较差。
因此混凝土杆在堆放与装卸过程中必须严格按照有关规定操作，以确保其质量。
混凝土杆的装卸方法通常有三种：吊装法、滚动法、窝车法。
1.2.1 构件在装运前，应进行严格的质量检查，对预制混凝土构件的质量要求主要有：装运前混凝土杆的强度应达到100%设计强度，其它混凝土制品应达到设计强度的75%以上。
按照规定，用离心法制造的普通混凝土杆的标号不应低于30MPa，预应力杆不应低于40MPa，用振捣法制造的构件不应低于20MPa。
1.2.2 混凝土杆的装卸方法通常有三种：吊装法、滚动法、窝车法。
a) 吊装法：在材料站可采用吊装机械设备或利用三角支架挂手扳葫芦，也可用绞磨牵引起吊。
吊装时一般采用两点绑扎，在绑扎处应垫以麻袋或草袋，以免磨损混凝土杆件；b) 滚动法：当缺少起重机械时，杆件的装卸可采用滚动法。
装卸用的跳板与地面夹角应不大于30°其强度应可靠；c) 窝车法：大批杆件堆放在车站，可利用火车站台或搭设临时简易站台，也可以用人工方法在地面挖修出一个站台，将汽车开进站台下，将杆件滚动牵引上车。
1.2.3 构件装卸过程中应注意下列事项：a) 装车时，对超高超长的构件应取得交通部门的同意后，方可运输；b) 装车的次序：重而大的构件和后卸车的构件放在下面，并按规格、使用桩号分类堆放，运到桩号后要办理交接手续；c) 装卸工作开始前必须检查装卸工具和起重设备是否完善和安全，并将场地或车箱清理好。
电力专业电杆组立、金具安装、导线架设施工作业指导书
xxxxxx工程xxxx标段编号xxxxxxxx电力专业电杆组立、金具安装、导线架设施工作业指导书单位：xxxxxxxxxxxxxxxxxxxxxxxx编制：审核：批准：监理工程师：建设单位负责人：2016年4月5日发布2016年4月6日实施目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)xxx工程混凝土支柱组立施工作业指导书1.适用范围适用于xx工程电力专业导线架设施工。
2.作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐张和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接4.2工艺流程5.施工要求5.1基坑测量及放样用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度；用白灰对开挖部分进行放样，放样后用线坠和钢卷尺复测基坑限界。
跨距偏差合理分摊在有关跨距中，如偏差较大需要增减支柱时，按变更设计手续办理。
电杆组立指导书(二)2024
电杆组立指导书（二）引言概述：电杆组立是建设电力工程必不可少的环节之一，通过正确组立电杆可以确保电力设施的稳定运行。
本文档是电杆组立指导书的第二部分，旨在为施工人员提供详细的操作指引。
本文将从以下五个大点来阐述电杆组立的具体步骤和注意事项。
正文：1. 选杆与标定- 根据工程需求选择适当的电杆- 对电杆进行标定，确定不同部位的长度和直径要求- 注意选择无明显缺陷的电杆，确保其质量和稳定性2. 表面处理与基础施工- 进行电杆表面清洁，确保无杂物阻碍电杆组立- 在电杆的安装位置进行基础施工，保证电杆的稳固性- 如果有特殊要求，可进行特殊杆基施工，如加固桩或护坡3. 杆件装配和安装- 将电杆上的各个杆件按照顺序进行组装，确保连接牢固- 注意每个杆件的定位和插入深度，避免过浅或过深导致安全隐患- 使用适当的工具和设备，确保装配和安装的顺利进行4. 电杆垂直与水平调整- 使用测量工具确保电杆在垂直方向上的准确度- 进行水平调整，确保电杆水平安装，以保证电力设施的正常运行- 注意使用调整工具时的安全措施，避免意外事故的发生5. 安全检查与验收- 在电杆组立完成后，进行全面的安全检查- 检查各个连接点的紧固情况，确保无杆件松动现象- 确认电杆的安装符合相关标准和规范之后，进行验收并记录相关数据总结：电杆组立是一项复杂而重要的任务，正确的操作可以确保电力设施的稳定性和安全性。
本文根据五个大点详细阐述了电杆组立的步骤和注意事项，希望能够为施工人员提供有效的指导。
在实际操作中，务必严格按照相关标准和规范进行施工，并进行全面的安全检查和验收，以确保电杆组立工作的质量和顺利完成。
电力专业电杆组立、金具安装、导线架设施工作业指导书
xxxxxx工程xxxx标段编号xxxxxxxx电力专业电杆组立、金具安装、导线架设施工作业指导书单位：xxxxxxxxxxxxxxxxxxxxxxxx编制：审核：批准：监理工程师：建设单位负责人：2016年4月5日发布2016年4月6日实施目录1.适用围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)xxx工程混凝土支柱组立施工作业指导书1.适用围适用于xx工程电力专业导线架设施工。
2.作业准备2.1业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接4.2工艺流程5.施工要求5.1基坑测量及放样用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度；用白灰对开挖部分进行放样，放样后用线坠和钢卷尺复测基坑限界。
跨距偏差合理分摊在有关跨距中，如偏差较大需要增减支柱时，按变更设计手续办理。
木电杆施工作业指导书（材料计算）详解
木电杆施工作业指导书（材料计算）详解木电杆施工作业指导书前言本次农村春促项目新建杆路将部分采用浸油木电杆，木电杆的使用范围应严格按设计要求地段安装架设。
本作业指导书是参照过去架空明线（电缆）木电杆施工验收规范编写。
凡设计中有相关规定的应按设计要求施工，未明确的按本指导书执行。
下面就木电杆的选用、埋深、拉线的制作、拉线的埋深施工要求及上下木电杆作业注意事项等进行说明。
一、木电杆的选用木杆的程式、规格应符合设计文件规定，如已规定下限值的，不应再有负偏差；杆身弯曲度（系指杆身最大弓形处距杆梢、杆根连线的距离）不应大于杆长的2%。
木杆应以穿钉和夹板固定吊线，穿钉眼应端正并在电杆中心线上，且在立杆地方根据杆面现场打眼，眼洞距杆顶位置以设计要求为准（详见图1-1）。
木杆的杆面选择，应以电杆弯曲较大的凹面为杆面。
图1-1 木电杆吊线安装示意图二、木电杆的埋深要求木杆的埋深应符合以下标准：木电杆洞深表(米)8.0 1.5 1.3 1.6 1.08.5 1.6 1.4 1.7 1.09.0 1.6 1.4 1.7 1.110.0 1.7 1.5 1.8 1.111.0 1.7 1.6 1.8 1.212.0 1.8 1.6 2.0 1.2备注：（1）、本表适用于中、轻负荷区杆路，重负荷区杆路的洞深应按本表规定值再另加10～20cm。
（2）、洞深偏差：土洞小于士5cm，石洞小于士3cm。
（3）、12米以上的特种电杆的洞深，另行计算（4）、杆位定在较松土质中，如河床里，沙土里，杆根需用托盘垫上。
托盘需用热镀锌材。
三、拉线的制作1.拉线上把与木电杆宜采用捆缚法，按设计要求先用卡钉固定护杆板（两个瓦形护杆板和四个条形护杆板），再用相应层次钢绞线在杆梢进行捆缚法。
拉线上把的制作（详见图3-1）。
图3-1 拉线与木杆捆缚法结合示意图2、拉线中把按设计要求用夹板法或另缠法。
当拉线地锚采用地锚石和地锚杆，要求用夹板法时，其制作方法与水泥电杆一致，此处不再重述。
