基于单片机的步进电机调速系统设计论文
基于单片机控制的步进电机控制系统毕业论文
目录1绪论 (3)2步进电机原理及硬件软件设计 (4)2.1步进电机原理及其控制技术 (4)2.2总体设计方框图 (7)2.3设计原理分析 (7)2.3.1元器件介绍 (7)2.3.2方案论证 (9)2.3.3硬件设计 (9)2.3.4 软件设计 (12)3结论 (15)参考文献 (16)附录1电路原理图 (17)附录2程序清单 (18)致谢 (21)基于步进电机控制系统的设计摘要步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、Ｉ/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分配器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动。
随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来, 步进电机的应用得到大大提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪、磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日惧增，在各个国民经济领域都有应用。
步进电机是机电数字控制系统中常用的执行元件，由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用，大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强、价格低的步进电机控制驱动器提供了先进的技术和充足的资源。
基于单片机的步进电机调速系统设计
常州信息职业技术学院学生毕业设计（论文）报告系别：机电工程学院专业：机电一体化班号：机电122学生姓名：学生学号：设计（论文）题目：基于单片机的步进电机调速系统设计指导教师：设计地点：起迄日期：2014.6.23~2014.11.13毕业设计（论文）任务书专业机电一体化班级机电121 姓名许永康一、课题名称：基于单片机的步进电机调速系统设计二、主要技术指标：1.根据所选两相混合式步进电机的工作原理及性能指标,选择其伺服控制器的设计方案。
2.借助Keil 发平台,选用C语言完成对伺服系统各功能模块相应的程序的编写 3.在实验室条件下对伺服控制器进行调试、改进及验证。
三、工作内容和要求：1.了解步进电机调速的工作原理及其单片机控制的工作过程；2. 设计单片机步进电机调速控制系统，完成系统硬件电路的连接和调试；3. 编制程序实现步进电动机系统调速。
四、主要参考文献：__[1] 王冬青.可编程序控制器原理及应用[M].人民邮电出版社，2002.7[2] 王兆义.可编程序控制器教程[M].机械工业出版社,1999.10[3] 袁任光. 可编程序控制器应用技术实例[M].华南理工大学出版社,2000.4[4] 陈立定. 电气控制与可编程序控制器[M]. 华南理工大学出版社,2001.2学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告基于单片机的步进电机调速系统设计目录TOC \o "1-3" \h \u 摘要 (1)Abstract (2)第一章前言 (3)1.1步进电动机的简介 (3)1.2步进电机伺服控制的研究现状 (4)1.2.1国外步进电机伺服系统的发展现状 (4)1.2.2国内步进电机伺服系统的发展现状 (5)1.3步进电机伺服控制目前存在的主要问题 (6)第二章总体方案设计和步进电机的选择2. 1两相混合式步进电动机的工作过程 (8)2.1.1步进电动机的主要技术指标 (8)2.1.2两相混合式步进电机的结构 (8)2.1.3两相混合式步进电机的工作原理 (9)2.1.4两相混合式步进电机的样机简介 (9)2.2控制原理及控制系统分类 (10)2.2.1控制原理及应用 (10)2.2.2控制系统的分类 (11)第三章步进电动机伺服控制器的设计 (12)3. 1步进电动机伺服控制器的硬件组成 (12)3.1.1主控制模块 (12)3.1.2驱动控制模块 (12)3.1.3键盘显不模块 (15)3.1.4硬件抗干扰模块 (16)3.1.5步进电动机伺服控制器硬件电路原理图 (16)3.2步进电动机伺服控制器的软件实现 (17)3.2.1主程序的设计 (18)3.2.2系统调速模块的设计 (21)3.2.3按键显示模块的设计 (21)3.2.4外部中断模块的设计 (22)第四章实验结果及分析 (24)4.1 圈数测试结果 (26)4.2 转速调整测试结果 (26)第五章结束语 (27)参考文献 (28)答谢辞 (29)摘要步进电机具有快速启停能力强, 精度高, 转速容易控制等特点, 在工业过程控制及仪表等领域中得到了越来越广泛的应用。
基于单片机的步进电机调速系统毕业设计

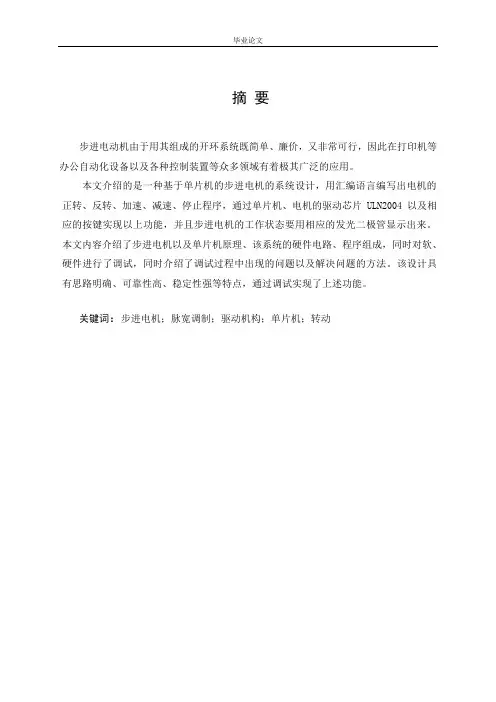

摘要步进电动机由于用其组成的开环系统既简单、廉价，又非常可行，因此在打印机等办公自动化设备以及各种控制装置等众多领域有着极其广泛的应用。
本文介绍的是一种基于单片机的步进电机的系统设计，用汇编语言编写出电机的正转、反转、加速、减速、停止程序，通过单片机、电机的驱动芯片ULN2004以及相应的按键实现以上功能，并且步进电机的工作状态要用相应的发光二极管显示出来。
本文内容介绍了步进电机以及单片机原理、该系统的硬件电路、程序组成，同时对软、硬件进行了调试，同时介绍了调试过程中出现的问题以及解决问题的方法。
该设计具有思路明确、可靠性高、稳定性强等特点，通过调试实现了上述功能。
关键词：步进电机；脉宽调制；驱动机构；单片机；转动AbstractThe open-loop system which is composed by step-motor is simple, cheap and very practical, so there are very wide range of applications in printers and other office automation equipment and various control devices, and many other fields.This article describes one design of step-motor system based on microcontroller.The program of the preparation of a motor , reverse, speed up, slow down, stop is written by compile language. The above functions are realized through the microcontroller, motor driver chip ULN2004 and correspond key , and the work state of stepper motor is diaplayed through the light-emitting diode. This article introduces the principle of stepper motor and single-chip microcomputer, the system hardware circuit, the program components, while software and hardware for the debugging, at the same time introduces the problems which are appeared in the debugging process and the solutions of the problems . The design has the advantages of clear , high reliability, strong stability, etc.,and the above-mentioned functions are realized through the debugging.Key Words:Stepper motor; Pulse-width modulated; driving mechanism; singlechip; rotation目录第1章绪论 (1)1.1 课题研究的目的和意义 (1)1.2 国内外研究概况 (1)1.3 论文的主要研究内容 (2)第2章步进电机与单片机简介 (3)2.1 步进电机介绍 (3)2.2 步进电机驱动系统介绍 (7)2.3 单片机原理 (9)2.4 ULN2803原理 (17)2.5 晶体振荡器 (19)2.6 发光二极管 (21)第 3 章系统整体硬件结构 (22)3.1 系统框图 (22)3.2 电源部分 (22)3.3 按键部分 (23)3.4 驱动部分 (24)3.5 显示部分 (25)第4章系统软件设计 (27)4.1 系统开发软硬件环境 (27)4.2 系统主程序 (27)4.3 查键部分 (27)4.4 前进部分 (28)4.5 后退部分 (29)4.6 加速部分 (30)4.7 减速部分 (31)第 5 章系统的调试与检测 (32)5.1 程序编译时的错误与解决方法 (32)5.2 LM7812输出电压错误与解决方法 (32)5.3 步进电机转动错误及解决方法 (32)结论 (33)参考文献 (34)致谢 (35)附录 (36)本次毕业设计选用的步进电机是四相步进电机，通过软件和硬件的结合实现步进电机的启停、正转、反转、加速、减速功能，并且步进电机所处的状态用相应的发光二极管显示。
毕业设计(论文)-基于AT89C51单片机的步进电机控制系统
内蒙古科技大学本科生毕业设计说明书（毕业论文）题目：基于AT89C51单片机的步进电机控制系统设计学生姓名：学号：专业：自动化班级：自动化06-3班指导教师：基于AT89C51单片机的步进电机控制系统摘要步进电机是数字控制系统中的一种执行元件，它能按照控制脉冲的要求，迅速起动，制动，正反转和调速。
具有步距角精度高，停止时能自锁等特点，因此步进电机在自动控制系统中，特别是在开环的控制系统中得到了日益广泛的应用。
本文以单片机和环形脉冲分配器为核心设计的步进电机控制系统，通过软硬件的设计调试，实现步进电机能根据设定的参数进行自动加减速控制，使控制系统以最短的时间到达控制终点，而又不发生失步的现象；同时它能准确地控制步进电机的正反转，启动和停止。
硬件是以AT89C51单片机为核心的控制电路，主要包括：环形脉冲分配器、键盘显示电路、步进电机的驱动电路等。
软件部分采用C语言编程，主要包括键盘显示程序、步进电机的调速程序、停止判断程序等。
关键词：步进电机控制系统；调速；单片机Based on AT89C51 Single-chip ComputerStepping Motor Control SystemAbstractStepping motor is a kind of digital control system components. It can achieve quick start-up, positive inversion, stopping and speed control, according to the control pulse. It has high precision step angle, and can be self-locking when it keeps still. As these characteristics, stepping motor in automatic control system, especially in the open loop control system has been widely applied.This article mainly focuses on taking Single-chip Computer and cycle pulse distributor as the core, and designing the stepping motor control system. Through the design of the software and hardware debugging, it realizes controlling the step motor’s acceleration and deceleration automatically, according to parameter setting. Making the system arrive the end point with the shortest time, but not occur outing of step. Besides it can accurately achieve start-up, positive inversion and shutdown. Hardware takes AT89C51 as the core of control circuit, mainly including: cycle pulse distributor, keyboard and display circuit, stepping motor driving circuit, etc. Software part adopts the C language programming, mainly including keyboard and display program, stepping motor speed control program, stop judging program, etc.Key words: Stepping motor control system; speed control; Single-chip Computer目录摘要 (I)Abstract (II)第一章引言 (1)1.1 课题提出的背景和研究意义 (1)1.2 课题的主要研究内容 (2)1.3 本章小结 (2)第二章步进电机控制系统设计 (3)2.1 步进电机的原理 (3)2.1.1 三相单三拍通电方式 (3)2.1.2 三相双三拍通电方式 (5)2.1.3 三相六拍通电方式 (6)2.2 环形脉冲分配器 (8)2.3 续流电路 (12)2.3.1 二极管续流 (13)2.3.2 二极管—电阻续流 (14)2.4 步进电机驱动电路 (15)2.5 步进电机的变速控制 (17)2.5.1 变速控制的方法 (19)2.6 步进电机在自动生产线中的应用 (20)2.7 本章小结 (22)第三章控制系统硬件设计 (23)3.1 硬件系统设计原则 (23)3.2 控制系统组成 (23)3.3 主要元件的选择 (24)3.3.1 单片机的选择 (24)3.3.2 EPROM的选择 (25)3.3.3 可逆计数器的选择 (27)3.4 控制系统接口电路的设计 (27)3.4.1 环形脉冲分配器设计 (27)3.4.2 显示电路设计 (29)3.4.3 外部复位电路设计 (30)3.5 控制系统整体电路设计 (31)3.6 本章小结 (31)第四章控制系统软件设计 (32)4.1 软件系统设计原则 (32)4.2 步进电机控制系统功能设计 (32)4.3 主程序设计 (33)4.3.1 主程序工作过程 (33)4.3.2 主程序工作流程图 (34)4.3.3 定时器T0中断程序流程图 (34)4.4 Proteus仿真 (37)4.5 显示程序设计 (39)4.6 键盘程序设计 (39)4.7 调速程序设计 (41)4.7.1 20BY步进电机参数 (41)4.7.2 步进电机转速与频率的关系 (41)4.8 本章小结 (42)第五章结束语 (43)参考文献 (44)附录 (46)附录A 系统程序（C） (46)附录B 20BY步进电机转速与定时器定时常数关系表 (59)附录C 控制系统电路图 (62)致谢 (63)第一章引言1.1 课题提出的背景和研究意义由于步进电机不需要位置传感器或速度传感器就可以实现定位，即使在开环状态下它的控制效果也是令人非常满意的，这有利于装置或设备的小型化和低成本，因此步进电机在计算机外围设备、数控机床和自动化生产线等领域中都得到了广泛的应用。
基于单片机控制的步进电机毕业论文

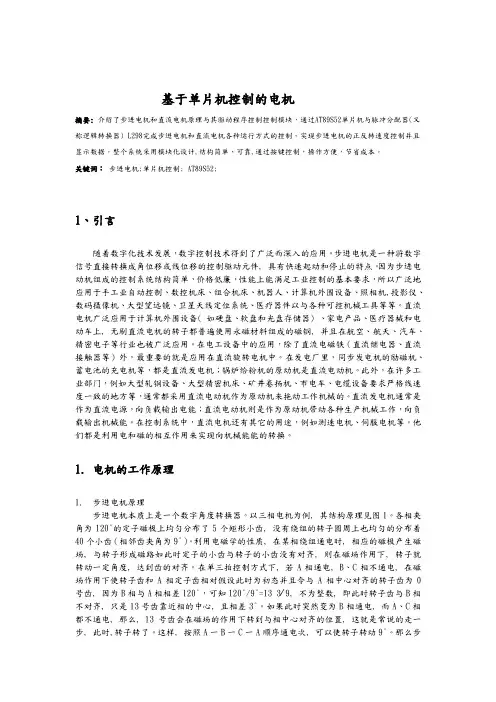

基于单片机控制的电机摘要:介绍了步进电机和直流电机原理与其驱动程序控制控制模块，通过AT89S52单片机与脉冲分配器(又称逻辑转换器) L298完成步进电机和直流电机各种运行方式的控制。
实现步进电机的正反转速度控制并且显示数据。
整个系统采用模块化设计,结构简单、可靠,通过按键控制，操作方便，节省成本。
关键词：步进电机;单片机控制; AT89S52;1、引言随着数字化技术发展，数字控制技术得到了广泛而深入的应用。
步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件, 具有快速起动和停止的特点。
因为步进电动机组成的控制系统结构简单，价格低廉，性能上能满足工业控制的基本要求，所以广泛地应用于手工业自动控制、数控机床、组合机床、机器人、计算机外围设备、照相机,投影仪、数码摄像机、大型望远镜、卫星天线定位系统、医疗器件以与各种可控机械工具等等。
直流电机广泛应用于计算机外围设备( 如硬盘、软盘和光盘存储器) 、家电产品、医疗器械和电动车上, 无刷直流电机的转子都普遍使用永磁材料组成的磁钢, 并且在航空、航天、汽车、精密电子等行业也被广泛应用。
在电工设备中的应用，除了直流电磁铁（直流继电器、直流接触器等）外，最重要的就是应用在直流旋转电机中。
在发电厂里，同步发电机的励磁机、蓄电池的充电机等，都是直流发电机；锅炉给粉机的原动机是直流电动机。
此外，在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、市电车、电缆设备要求严格线速度一致的地方等，通常都采用直流电动机作为原动机来拖动工作机械的。
直流发电机通常是作为直流电源，向负载输出电能；直流电动机则是作为原动机带动各种生产机械工作，向负载输出机械能。
在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。
他们都是利用电和磁的相互作用来实现向机械能能的转换。
1.电机的工作原理1.步进电机原理步进电机本质上是一个数字角度转换器。
以三相电机为例, 其结构原理见图1。
基于单片机控制的步进电机调速系统的设计51单片机步进电机调速
基于单片机控制的步进电机调速系统的设计51单片机步进电机调速基于单片机控制的步进电机调速系统的设计|51单片机步进电机调速前言步进电机最早是在1920年由英国人所开发。
1950年后期晶体管的发明也逐渐应用在步进电机上，这对于数字化的控制变得更为容易。
以后经过不断改良，使得今日步进电机已广泛运用在需要高定位精度、高分解性能、高响应性、信赖性等灵活控制性高的机械系统中。
在生产过程中要求自动化、省人力、效率高的机器中。
步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是将电脉冲信号变换成角位移或直线位移的执行部件。
步进电机可以直接用数字信号驱动，使用非常方便。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入时步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
因此非常适合于单片机控制。
步进电机还具有快速启动、精确步进和定位等特点，因而在数控机床，绘图仪，打印机以及光学仪器中得到广泛的应用。
步进电动机已成为除直流电动机和交流电动机以外的第三类电动机。
传统电动机作为机电能量转换装置，在人类的生产和生活进入电气化过程中起着关键的作用。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
第一章步进电机概述第一节步进电机的特点一般步进电机的特点有以下三个特点：1）一般步进电机的精度为步进角的3-5%，且不累积。
2）步进电机的力矩会随转速的升高而下降。
当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。
基于51单片机的步进电机控制系统设计
基于51单片机的步进电机控制系统设计步进电机是一种特殊的直流电动机，具有定角度、定位置、高精度等特点，在许多领域得到广泛应用，如机械装置、仪器设备、医疗设备等。
本文将基于51单片机设计一个步进电机控制系统，主要包括硬件设计和软件设计两部分。
一、硬件设计步进电机控制系统的硬件设计主要包括51单片机、外部电源、步进电机驱动模块、以及其他辅助电路。
1.51单片机选择由于步进电机控制需要执行复杂的算法和时序控制，所以需要一个性能较高的单片机。
本设计选择51单片机作为主控芯片，因为51单片机具有丰富的外设接口、强大的计算能力和丰富的资源。
2.外部电源步进电机需要较高的电流供给，因此外部电源选择稳定的直流电源，能够提供足够的电流供电。
电源电压和电流的大小需要根据具体的步进电机来确定。
3.步进电机驱动模块步进电机驱动模块是连接步进电机和51单片机的关键部分，它负责将51单片机输出的脉冲信号转化为对步进电机的驱动信号，控制步进电机准确转动。
常用的步进电机驱动芯片有L297、ULN2003等。
4.其他辅助电路为了保证步进电机控制系统的稳定运行，还需要一些辅助电路，如限流电路、电源滤波电路、保护电路等。
这些电路的设计需要根据具体的应用来确定。
二、软件设计1.系统初始化系统初始化主要包括对51单片机进行外部中断、定时器、串口和IO 口等初始化设置。
根据实际需求还可以进行其他模块的初始化设置。
2.步进电机驱动程序步进电机的驱动程序主要通过脉冲信号来控制电机的转动。
脉冲信号的频率和脉冲宽度决定了电机的转速和运行方向。
脉冲信号可以通过定时器产生，也可以通过外部中断产生。
3.运动控制算法步进电机的运动控制可以采用开环控制或闭环控制。
开环控制简单，但无法保证运动的准确性和稳定性；闭环控制通过对电机转动的反馈信号进行处理来调整脉冲信号的生成，从而实现精确的运动控制。
4.其他功能设计根据具体的应用需求，可以加入其他功能设计，如速度控制、位置控制、加速度控制等。
《2024年基于单片机的步进电机控制系统研究》范文
《基于单片机的步进电机控制系统研究》篇一一、引言随着科技的发展，步进电机因其高精度、低噪音、易于控制等优点，在各个领域得到了广泛的应用。
然而，传统的步进电机控制方式存在控制精度低、响应速度慢等问题。
因此，基于单片机的步进电机控制系统应运而生，其具有体积小、控制精度高、响应速度快等优点。
本文旨在研究基于单片机的步进电机控制系统的设计原理、实现方法以及应用前景。
二、步进电机控制系统的基本原理步进电机是一种将电信号转换为机械运动的设备，其运动过程是通过一系列的步进动作实现的。
步进电机的控制原理主要是通过改变电机的电流和电压，使电机按照设定的方向和速度进行旋转。
三、基于单片机的步进电机控制系统设计基于单片机的步进电机控制系统主要由单片机、步进电机驱动器、步进电机等部分组成。
其中，单片机是控制系统的核心，负责接收上位机的指令，并输出相应的控制信号给步进电机驱动器。
步进电机驱动器则负责将单片机的控制信号转换为适合步进电机工作的电流和电压。
在硬件设计方面，我们选择了一款性能稳定、价格适中的单片机作为主控制器，同时设计了相应的电路和接口，以实现与上位机和步进电机驱动器的通信。
在软件设计方面，我们采用了模块化设计思想，将系统分为初始化模块、控制模块、通信模块等部分，以便于后续的维护和升级。
四、基于单片机的步进电机控制系统的实现在实现过程中，我们首先对单片机进行了初始化设置，包括时钟设置、I/O口配置等。
然后，通过编程实现了对步进电机的控制，包括步进电机的启动、停止、正反转以及速度调节等功能。
此外，我们还实现了与上位机的通信功能，以便于实现对步进电机的远程控制和监控。
五、实验结果与分析我们通过实验验证了基于单片机的步进电机控制系统的性能。
实验结果表明，该系统具有较高的控制精度和响应速度，能够实现对步进电机的精确控制。
同时，该系统还具有较好的稳定性和可靠性，能够在各种复杂环境下正常工作。
此外，我们还对系统的抗干扰能力进行了测试，结果表明该系统具有较强的抗干扰能力。
基于单片机控制的步进电机调速系统的设计
基于单片机控制的步进电机调速系统的设计步进电机是一种常用的电机类型，它通常用来实现精确定位和控制运动。
步进电机的控制需要一个精确的调速系统来确保稳定的运行和准确的位置控制。
本文将基于单片机控制的步进电机调速系统进行设计。
首先，我们需要选择合适的硬件以及编程平台。
本设计选择使用Arduino Uno作为单片机控制器，它具有易用性和强大的控制功能。
步进电机选择了NEMA 17型号，它具有较高的分辨率和扭矩输出。
接下来，进行电路设计与连接。
将步进电机的四个线圈连接到单片机的GPIO引脚上，并使用电流驱动模块控制电机的供电。
通过连接外部电源，电流驱动器将为步进电机提供稳定的电流，以确保电机能够正常工作。
在编程方面，首先需要编写初始化代码，配置单片机的GPIO引脚以及串口通信功能。
然后，可以使用Arduino提供的步进电机库来控制电机的旋转。
该库提供了简单的命令来控制步进电机的转动方向和转速。
为了设计调速系统，我们可以使用一个旋转编码器来实时监测电机的转速。
旋转编码器将会测量电机的转动次数，从而计算出电机的转速。
在单片机的程序中，我们可以设置一个目标转速，并根据旋转编码器的数据来调整电机的驱动频率。
为了实现平滑的调速过程，我们可以使用PID控制算法来调整电机的驱动频率。
PID控制算法是一种经典的反馈控制算法，它可以根据目标值和实际值之间的差异来调整控制信号。
通过不断地比较电机的实际速度与目标速度，PID控制算法可以动态地调整电机的驱动频率，以达到稳定的调速效果。
最后，我们可以设计一个用户界面来设置目标速度和监控电机的运行状态。
通过串口通信功能，单片机可以与上位机进行数据交互，用户可以通过上位机发送指令来设置目标速度，并且可以实时监测电机的转速和运行状态。
总结起来，基于单片机控制的步进电机调速系统设计需要进行硬件选择与连接、软件编程以及用户界面设计。
通过合理地选择硬件和软件方案，以及使用PID控制算法，我们可以实现一个稳定且准确的步进电机调速系统。
基于单片机的步进电机驱动控制系统设计
本科毕业设计论文题目基于单片机的步进电机驱动控制系统设计专业名称学生姓名指导教师毕业时间毕业 任务书一、题目基于单片机的步进电机驱动控制系统设计二、指导思想和目的要求步进电机是一种将电脉冲信号转换成相应的角位移或线位移的机电元件。
每出现一个脉冲，它就相应的运行一步。
步进电机具有结构简单、运行可靠、控制方便、控制性能好等优点，在数控机床、绘图仪、打印机及机器人领域得到广泛应用。
为了得到性能优良的控制结果，出现了很多步进电机控制系统，其中采用单片机作为控制核心的控制系统得到了广泛的应用，使用这种控制系统在步进电机的驱动上已经做的非常好。
本课题通过研究步进电机和单片机的原理，实现以单片机为核心的步进电机控制系统设计，达到对步进电机的转速和转角的控制。
三、主要技术指标1. 研究步进电机和单片机的原理，并基于单片机实现步进电机驱动控制系统的设计；2. 利用Proteus 仿真平台仿真实现以单片机作为控制核心对步进电机进行驱动控制的电路设计和软件设计及仿真。
四、进度和要求第01周----第02周： 查找相关资料，对英文资料进行翻译；第03周----第04周： 熟悉步进电机、单片机及如何使用单片机对步进电机进行驱动控制的相关原理；第05周----第06周：熟悉Proteus 8.0的应用；第07周----第13周：设计电路图并利用Proteus 8.0进行仿真实现；设计 论文第14周----第16周：撰写毕业设计论文，论文答辩。
五、主要参考书及参考资料[1] 蔡美琴.MCS—51系列单片机系统及其应用（第二版）.高等教育出版社，2004-6-1.[2] 张毅刚，基于Proteus的单片机课程的基础实验与课程的基础实验与课程设计，人民邮电出版社.2012-4-1[3] 张明林，C语言程序设计，西北工业大学出版社，2005.[4] 谭浩强，C++面向对象程序设计.清华大学出版社，2006[5] 雷凯，步进电机细分驱动技术的研究[D].苏州大学硕士论文.2003.[6] 黄勇.廖宇.高林，基于单片机的步进电机运动控制系统设计.湖北名族学院论文.2008.[7] 房玉民，杭柏林.基于单片机的步进电机开环控制系统[J].电机与控制应用.2006.[8] 张巍.浅谈单片机控制步进电机[J].安防科技.2006.[9] 刘宝延，程树康，步进电机及其驱动控制系统[M],1997.11.[10]StePPingmotorhandbook6[M][11]Development of a Novel Drive Topology for a Five Phase Stepper Motor,T.S.Weerakoon and L.Samaranayake,Dept.of Electrical and Electronic Engineering,Faculty of Engineering,University of Peradeniya,Sri Lanka .[12]《Stepper Motor System Basics》[M]AMS advanced micro systems inc. 2000[13]Albert C.Leenhout.Smooth Step Motor Motion With Halt Driver.Annaul Symposium on IMCSD.1995 24 (2).学生___________ 指导教师 ___________ 系主任 ___________摘要步进电机广泛应用于工业，军事和医疗自动化领域，如数控装置，牵伸机，机械手，印刷及包装设备。
基于单片机的步进电机控制系统设计
基于AT89C52单片机的步进电机控制系统设计摘要：步进电机专用开发系统，适用于数控机床及某些特定条件及系统。
本文通过单片机为开发平台,对步进电机进行控制.采用单片机A T89C52,根据输入的数据转化成的控制信号来控制步进电动机的角位移的一种方法,包括硬件设计和软件设计.整个系统主要由电机驱动电路，声光报警电路，4位LED显示电路，电源电路及核心单片机部分构成。
利用单片机产生步进电机驱动脉冲，通过4×4矩阵键盘能实现对步进电机启动、停止功能的选择以及加速、减速、反转功能的选择，使用方便、操作简单。
其中在步进电机控制器的设计中，重点阐述脉冲产生电路以及对速度的控制，实现对步进电机速度精确控制的开发系统.提高步进电机的步进精度，能够控制三相或四相步进电机。
且电路简单，成本较低,控制方便，移植性强.实用价值高。
关键词:A T89C52；步进电机；脉冲产生Design of Control System for Stepping Motor Based onAT89C52Abstract:A stepper motor dedicated development system,applicable to CNC machine tools and some special conditions and system. In this paper，through the SCM as the development platform，for the stepper motor control。
The paper introduce one way that controls the stepping motor by microcomputer AT89C52 depending on the control signal to which input data convert control the line displacement of the stepping motor，namely simply graph plotter，including its hardware and software。
基于单片机的步进电机控制系统的设计与实现
基于单片机的步进电机控制系统的设计与实现基于单片机的步进电机控制系统的设计与实现一、引言步进电机是一种特殊的电动机，它以步进方式运行，每次接收到一个脉冲信号时，电机转动一个固定的角度，因此步进电机广泛应用于各种自动化设备和机械领域。
而为了使步进电机能够准确控制，需要设计一个稳定可靠的步进电机控制系统。
本文基于单片机的步进电机控制系统的设计与实现，主要是通过编程控制单片机来实现步进电机的精确运行控制。
二、步进电机原理简介步进电机是一种由定子线圈和转子磁极组成的电机，通过电流的变化来产生力矩，驱动转子旋转。
在步进电机内部，转子旋转的步长是固定的，通常为1.8°，也就是每接收到一个脉冲信号，电机转动一个步长。
因此，通过控制脉冲信号的频率和次数，可以实现步进电机的准确旋转。
三、步进电机控制系统设计1. 硬件设计步进电机控制系统的硬件设计主要包括步进电机驱动电路和单片机控制电路。
（1）步进电机驱动电路设计：步进电机驱动电路常用的是双H桥驱动电路，这种电路可以控制电机的正转和反转以及停止。
具体设计时，需要选用合适的双H桥驱动芯片，并根据步进电机的电压和电流要求，设置电流补偿电阻。
通过电流补偿电阻的调整，可以使步进电机实际工作电流与设定电流一致，保证电机的正常运行。
（2）单片机控制电路设计：选用适合的单片机，如常用的51系列单片机。
单片机需要通过编程控制脉冲信号的频率和次数，从而实现对步进电机的控制。
因此，需要设计适应的时钟电路、控制信号输出电路以及电源电路。
同时，还需要将单片机与步进电机的驱动电路进行连接，实现单片机对电机的控制。
2. 软件设计步进电机控制系统的软件设计主要包括单片机的程序设计和脉冲信号的生成设计。
（1）单片机程序设计：首先，需要初始化配置单片机，包括时钟设置、IO口功能配置等。
然后，通过编写相应的代码，实现对步进电机控制信号的生成和输出。
这需要根据电机的旋转方向和步数要求，编写相应的控制程序，控制脉冲信号的输出频率和次数。
基于单片机的步进电机控制器的设计论文
毕业设计（论文）（2011届）课题名称基于单片机的步进电机控制器设计系别机电工程系专业应用电子技术班级姓名学号 200803041319指导教师起讫时间： 2010年 6 月 30日~2010 年 12 月 20 日（共 20 周）1基于单片机的步进电机控制系统设计目录第1章绪论错误！未定义书签。
1.1 引言错误！未定义书签。
1.2 步进电机常见的控制方案与驱动技术简介错误！未定义书签。
1.2.1 常见的步进电机控制方案错误！未定义书签。
1.2.2 步进电机驱动技术错误！未定义书签。
第2章步进电机概述 112.1 步进电机的分类 112.2 步进电机的工作原理 122.2.1 结构及基本原理 122.2.2 两相电机的步进顺序 132.3 步进电机的工作特点错误！未定义书签。
第3章系统的硬件设计 163.1 系统设计方案 163.1.1 系统的方案简述与设计要求 163.1.2 系统的组成及其对应功能简述 163.2 单片机最小系统 183.2.1 AT89S51简介 183.2.2 单片机最小系统设计 233.2.3 单片机端口分配及功能 243.3 串口通信模块 243.4 数码管显示电路设计 253.4.1 共阳数码管简介 253.4.2 共阳数码管电路图错误！未定义书签。
3.5 电机驱动模块设计 273.5.1 L298简介 273.5.2 电机驱动电路设计 283.6 驱动电流检测模块设计 303.6.1 OP07芯片简介 303.6.2 ADC0804芯片简介 323.6.3 电流检测模块电路图 353.7独立按键电路设计 362第4章系统的软件实现 374.1 系统软件主流程图 374.2 系统初始化流程图 384.3 按键子程序 39第五章总结 57致谢 59参考文献 59摘要：本文应用单片机、步进电机驱动芯片、字符型LCD和键盘阵列，构建了集步进电机控制器和驱动器为一体的步进电机控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南京理工大学课程设计说明书(论文)姓名: 高建宽学号： **********专业: 机电一体化题目: 基于单片机的步进电机调速系统设计2013 年 2 月课程设计说明书（论文）中文摘要课程设计说明书（论文）外文摘要目次1 绪论 (1)2 步进电机简介 (2)2.1 步进电机的概念 (2)2.2 步进电机的分类 (2)2.3 步进电机的基本参数 (2)2.3.1 空载启动频率 (2)2.3.2 电机固有步距角 (2)2.3.3 步进电机的相数 (3)2.3.4 保持转矩 (3)2.4 步进电机动态指标及术语： (3)2.5 步进电机的调速的控制原理 (4)3 基本方案设定和硬件设计 (5)3.1 基本方案确定 (5)3.2 硬件设计 (5)3.2.1 单片机的选择：AT89S52 (5)3.2.2 驱动芯片的选择：ULN2003A (9)3.3.3 步进电机的选择：四相反应式步进电机 (9)4 软件设计 (10)5 调试与仿真 (11)5.1 keil调试 (11)5.2 Proteus仿真 (12)结论 (13)致谢 (14)参考文献 (15)附录A (16)附录B (17)1 绪论步进电动机作为执行元件，是机电一体化的关键产品之一,广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电动机的需求量与日俱增，在各个国民经济领域都有应用。
1920年步进电机的实际应用才开始，称为VR（Variable Reluctance 变磁阻）型步进电机，被英国海军用作定位控制和远程遥控。
混合式HB(Hybrid 的缩写，是VR与PM复合的意思)型步进电机的产生，大约在1952年，由美国GE公司的Karl Feiertag 开发的发电机演变而来。
步进电机的大规模应用是在1977年开始，两相步进电机被应用于FDD(floppy disk drive 软盘驱动器)输出轴的驱动上。
在生产过程中要求自动化、省人力、效率高的机器中，我们很容易发现步进电机的踪迹，尤其以重视速度、位置控制、需要精确操作各项指令动作的灵活控制性场合步进电机用得最多。
步进电机是将电脉冲信号变换成角位移或直线位移的执行部件。
步进电机可以直接用数字信号驱动，使用非常方便。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入时步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
因此非常适合于单片机控制。
步进电机还具有快速启动、精确步进和定位等特点，因而在数控机床，绘图仪，打印机以及光学仪器中得到广泛的应用。
步进电动机已成为除直流电动机和交流电动机以外的第三类电动机。
传统电动机作为机电能量转换装置，在人类的生产和生活进入电气化过程中起着关键的作用。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差精度为100的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。
2 步进电机简介2.1 步进电机的概念步进电动机是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置，是一种特殊的电动机。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入时步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
2.2 步进电机的分类步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）。
永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5 度或15 度；反应式步一般为三相，可实现大转矩输出，步进角一般为 1.5 度，但噪声和振动都很大。
在欧美等发达国家80 年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为 1.8 度而五相步进角一般为0.72 度。
这种步进电机的应用最为广泛。
2.3 步进电机的基本参数2.3.1 空载启动频率即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。
在有负载的情况下，启动频率更低。
如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后一定加速度升到所希望的高频（电机转速从低速升到高速）。
2.3.2 电机固有步距角它表示控制系统每发一个步进脉冲信号，电机所转动的角度。
电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
2.3.3 步进电机的相数是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。
如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。
2.3.4 保持转矩是指步进电机通电但没有转动时，定子锁住转子的力矩。
它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。
由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。
比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。
2.4 步进电机动态指标及术语：1.步距角精度：步进电机每转过一个步距角的实际值与理论值的误差。
用百分表示：误差/步距角*100%。
不同运行拍数其值不同，四拍运行时应在5%之内，八拍运行时应在15%以内。
2.失步：电机运转时运转的步数，不等于理论上的步数。
称之为失步。
3.失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。
4.最大空载起动频率：电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率。
5.最大空载的运行频率：电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率。
6.运行矩频特性：电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩特性，这是电机诸多动态曲线中最重要的，也是电机选择的根本依据。
7.电机的共振点：步进电机均有固定的共振区域，二、四相感应子式步进电机的共振区一般在180-250pps之间（步距角1.8度）或在400pps左右（步距角为0.9度），电机驱动电压越高，电机电流越大，负载越轻，电机体积越小，则共振区向上偏移，反之亦然，为使电机输出电矩大，不失步和整个系统的噪音降低，一般工作点均应偏移共振区较多。
其它特性还有惯频特性、起动频率特性等。
电机一旦选定，电机的静力矩确定而动态力矩却不然，电机的动态力矩取决于电机运行时的平均电流（而非静态流）平均电流越大，电机输出力矩越大，即电机的频率特性越硬。
2.5 步进电机的调速的控制原理步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化为角位移，它的驱动电路根据控制信号工作，控制信号由单片机产生。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，控制换相顺序，即通电控制脉冲必须严格按照一定顺序分别控制各相的通断。
通过控制脉冲个数即可以控制角位移量，从而达到准确定位的目的。
控制步进电机的转向，即给定工作方式正序换相通电，步进电机正转，若按反序通电换相，则电机就反转。
控制步进电机的速度，即给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步，两个脉冲的间隔越短，步进电机就转得越快。
同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
比如数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
3 基本方案设定和硬件设计3.1 基本方案确定因本次课程设计的要求，选用四相反应式步进电机，单片机选用AT89S52作为控制器。
选取用ULN2003A来驱动步进电机。
先按下启动按钮后再由调速按钮输入的速度数值确定步进电机转速，再通过7段共阳数码管来显示。
系统框图如下：[系统框图]3.2 硬件设计3.2.1 单片机的选择：AT89S52本次课程设计选用的单片机是AT89S52,AT89S52是一种低功耗、高性能CMOS 8位微控制器，具有8K 在系统可编程Flash 存储器。
使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52在众多嵌入式控制应用系统中得到广泛应用。
具有32个可编程I/O口线（P0，P1，P2，P3）；三个16位定时器/计数器；六个中断源；全双工UART串行通道。
还具有与MCS-51单片机产品兼容，8K字节在系统可编程Flash存储器，1000次擦写周期，全静态操作：0Hz-33MHz，三级加密程序存储器，低功耗空闲和掉电模式，掉电后中断可唤醒，看门狗定时器，双数据指针，掉电标识符等诸多功能。
其引脚图如下页图所示：[AT89S52单片机引脚图（Dip封装）]引脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
