测量放线技术交底大全

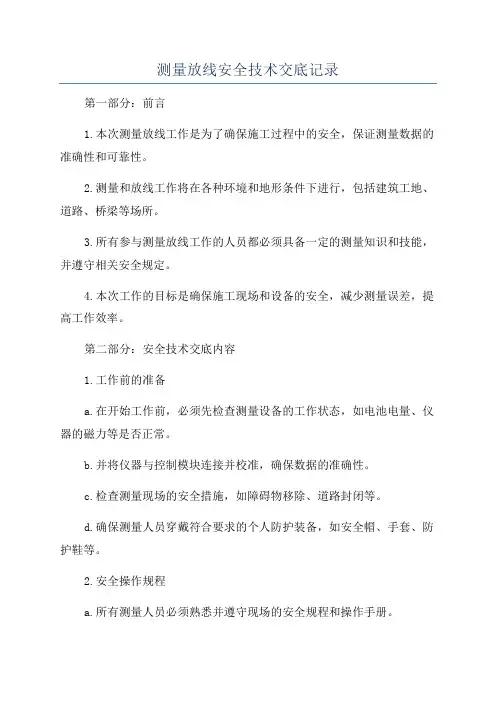

测量放线安全技术交底记录
测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。
2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。
3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。
4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。
第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。
b.并将仪器与控制模块连接并校准，确保数据的准确性。
c.检查测量现场的安全措施，如障碍物移除、道路封闭等。
d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。
2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。
b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。
c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。
d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。
e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。
3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。
b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。
c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。
d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。
4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。
b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。
c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。
测量放线技术交底
【测量放线技术交底】测量放线技术交底测量放线一、.平面定位测量根据调整闭合差后，以K3（X=84003.834，Y=97164.391）、K4（X=83993.500，Y=97167.505）引出现场平面控制网。
把K3作为测站点、将全站仪安置在K3点上后视K4点，分别测得开挖线各边线交点。
根据地质报告及现场情况，放出开挖下口线及上口线。
经主管部门和监理验线合格后方可破土挖坑。
二、、±0.000以下施工放线：1、基础轴线投测：待基础垫层浇筑以后，根据控制（点），用全站仪放出主轴线和控制线，再放出基础承台、筏板的边线，经自检互检合格后报请监理、甲方验线。
2、验收合格的控制线用经纬仪投射到基坑边控制桩上的十字丝上，并及时加以保护。
为主楼负2层，负1层放线打好基础。
2、地下室筏板混凝土浇筑完，达到一定强度后，使用坑边的控制桩，用经纬仪把控制线图射到地下室筏板上，经校核精度合格后，根据控制线放出主轴线和其他的细部轴线。
3、高程控制线:根据±0.000，用水准仪把高程-7m投测至基坑壁，方便施工并且用自喷漆喷在边坡上、在根据基坑壁控制高层线-7m来控制地下室垫层、底板高程。
三、±0.000以上施工测量地下室施工进行到首层地面，根据基坑边控制点用经纬仪向首层地面放出主轴的控制线，根据控制线放主轴线并校对，再首层顶板混凝土浇筑时安装两个主控制点（X轴主控制线与Y轴控制线交点，再以此点向Y向轴线向下引出另外两个控制点）用做向上投测的主控点。
1、首层的测量放线首层楼是地上结构的最底下一层，直接与地下室相连接，它的放线准确性直接影响到全楼各层。
为此必须精心操作，达到高标准、高精度，才能保证工程质量。
1）轴线施测：根据地面控制点用经纬仪向首层地面放出主轴控制线，主轴线检校，再用钢尺、墨线将主轴线弹出；在首层做至少三个主控制点（一个单元一般四个）用做向上投测的主控点。
2）细部放线主轴线放完之后，经检查无误，可作为细部放线的依据，再根据图纸的标注，开始放墙、柱边线及墙柱边控制线。
室内装修测量放线技术交底
室内装修测量放线技术交底
一、背景
为确保室内装修施工的质量和准确性，测量放线是非常重要的
步骤之一。
本文档将对室内装修测量放线技术进行交底，旨在提高
施工团队的执行能力和工作效率。
二、测量放线技术交底内容
1. 室内装修测量放线的目的和重要性。
2. 测量放线前的准备工作：
- 准备必要的测量工具，如卷尺、水平仪、激光测距仪等。
- 清理测量区域，确保没有障碍物和杂物。
- 确认装修图纸和设计要求，了解放线的具体需要。
3. 测量放线的步骤和技巧：
- 使用卷尺进行基本测量，记录准确的尺寸数据。
- 使用水平仪和激光测距仪进行水平和垂直的测量。
- 根据装修图纸和设计要求，在地面和墙面上进行精确的放线。
4. 测量放线的注意事项：
- 确保测量工具的准确性和可靠性。
- 严格按照装修图纸和设计要求进行放线。
- 注意测量的精度和误差控制，确保施工的准确性。
- 需要职业操守和责任感，尽职尽责地完成放线工作。
5. 案例分析：
- 介绍一些实际室内装修工程中的测量放线问题和解决方法。
- 分析造成问题的原因，并提出相应的解决方案。
三、结束语
通过本次技术交底，希望施工团队能够掌握室内装修测量放线的技术要点和步骤，提高测量放线的准确性和效率，从而保证室内装修工程的质量和进度。
装修工程测量放线技术交底
装修工程测量放线技术交底
1. 概述
本文档旨在向装修工程相关人员交底测量放线技术，确保施工
过程中的准确性和一致性。
2. 测量放线的重要性
测量放线是装修工程中的关键步骤，它决定了后续施工的准确
性和质量。
准确的测量放线可以确保各个施工环节的尺寸和位置符
合设计要求，避免施工误差和后续矫正带来的额外成本和工期延误。
3. 测量放线的准备工作
在进行测量放线前，需要进行以下准备工作：
- 仔细阅读设计图纸，并确保理解设计要求。
- 准备好测量工具，如测量尺、角度尺、墨线仪等。
- 确定测量基准点，并标注在图纸上。
4. 测量放线的步骤
测量放线的步骤如下：
1. 根据设计图纸确定测量起点和测量方向。
2. 使用测量尺等工具准确测量所需尺寸，并在地面或墙面上做出标记。
3. 使用墨线仪放线，将标记点连线，形成放线线路。
4. 检查放线线路的准确性和一致性，必要时进行修正。
5. 清理和标记好放线线路。
5. 注意事项
在进行测量放线时，需要注意以下事项：
- 保持测量工具的准确性和状态良好。
- 确保测量点的准确度和一致性。
- 注意安全，避免在高处或不稳定的地方进行测量放线。
- 在放线线路上进行清理和标记时，避免损坏已放线的线路。
6. 结论
通过本文档的交底，装修工程相关人员将了解测量放线的重要性、准备工作、步骤和注意事项。
合理严谨地进行测量放线，将对装修工程的顺利进行和质量保障起到至关重要的作用。
任何人要求做放线工作都需要详细阅读本文档，并按照规范进行操作。

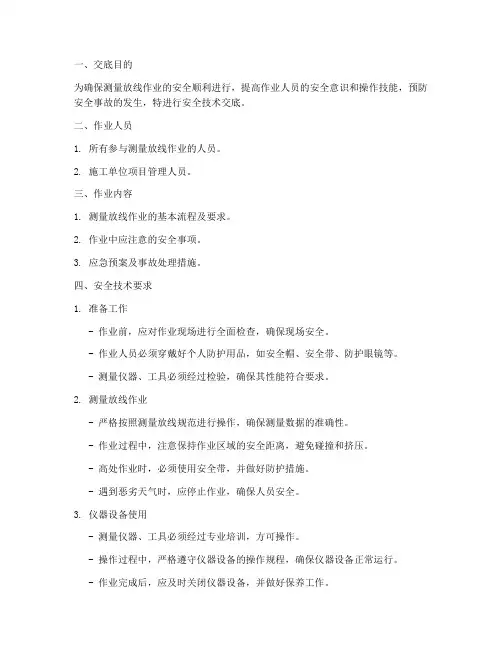

测量放线作业安全技术交底模板
一、交底目的为确保测量放线作业的安全顺利进行，提高作业人员的安全意识和操作技能，预防安全事故的发生，特进行安全技术交底。
二、作业人员1. 所有参与测量放线作业的人员。
2. 施工单位项目管理人员。
三、作业内容1. 测量放线作业的基本流程及要求。
2. 作业中应注意的安全事项。
3. 应急预案及事故处理措施。
四、安全技术要求1. 准备工作- 作业前，应对作业现场进行全面检查，确保现场安全。
- 作业人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
- 测量仪器、工具必须经过检验，确保其性能符合要求。
2. 测量放线作业- 严格按照测量放线规范进行操作，确保测量数据的准确性。
- 作业过程中，注意保持作业区域的安全距离，避免碰撞和挤压。
- 高处作业时，必须使用安全带，并做好防护措施。
- 遇到恶劣天气时，应停止作业，确保人员安全。
3. 仪器设备使用- 测量仪器、工具必须经过专业培训，方可操作。
- 操作过程中，严格遵守仪器设备的操作规程，确保仪器设备正常运行。
- 作业完成后，应及时关闭仪器设备，并做好保养工作。
4. 现场安全管理- 作业现场应设置明显的警示标志，提醒过往人员注意安全。
- 作业区域应设置围栏，防止无关人员进入。
- 作业人员应服从现场管理人员的指挥，确保作业安全。
五、应急预案及事故处理1. 应急预案- 遇到突发情况，如仪器设备故障、人员受伤等，应立即停止作业，并采取相应措施进行处理。
- 确保人员安全后，及时上报相关部门，并按照规定程序进行处理。
2. 事故处理- 事故发生后，应立即组织调查，查明事故原因。
- 根据事故原因，采取相应的整改措施，防止类似事故再次发生。
- 对事故责任人进行严肃处理，确保安全生产。
六、交底总结通过本次安全技术交底，使作业人员充分认识到测量放线作业的安全重要性，提高安全意识，确保作业安全顺利进行。
七、注意事项1. 作业人员必须认真学习并掌握本安全技术交底内容，确保在作业过程中严格执行。
测量放线作业技术交底
测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。
1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。
1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。
二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。
在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。
2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。
2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。
在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。
2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。
2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。
2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。
在放线过程中，需要留意建筑物的整体形状和高度等特征。
三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。
在作业中需要注意人员和设备的安全，确保不发生伤亡事故。
3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。
任何不确切的数据都会影响后续的施工进度和质量。
3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。
放线测量作业安全技术交底
放线测量作业安全技术交底放线测量是在建筑工地或者土木工程中进行的一项重要工作，它是为了确保施工的精度和位置准确性而进行的。
在进行放线测量作业时，保证施工人员的安全至关重要。
本文将介绍一些常用的放线测量作业安全技术。
一、安全准备在进行放线测量作业前，需要做好充分的安全准备工作。
首先，施工现场应设置合适的警示标志，确保其他人员了解并注意到测量作业的进行。
其次，测量设备应经过检查和维护，确保其正常运行。
施工人员也需要佩戴相关的安全装备，如安全帽和防护鞋。
二、作业区域的清理与保护在进行放线测量作业时，需要确保作业区域的清理与保护。
施工现场应清理杂物，保持地面平整，并移除可能影响测量准确性的障碍物。
此外，需要对测量区域进行警示线或者栅栏的设置，避免其他人员无意中进入作业区域。
三、安全操作步骤1. 熟悉测量设备在进行放线测量作业前，施工人员应熟悉所使用的测量设备的操作方法和功能。
他们应该知道如何正确设置距离、角度、高度等参数，并了解如何读取和记录数据。
2. 确保测量准确性在进行放线测量时，需要保证准确性。
施工人员应确保测量设备的稳定性，减少误差。
他们还应使用合适的测量方法和技巧，避免因为不当操作而导致测量失准。
3. 防止误操作在进行放线测量作业时，施工人员应避免误操作。
他们应严格按照操作流程进行，避免疏忽或者马虎。
如果发现测量设备出现异常或者故障，应立即停止操作，并及时通知相关人员进行检修。
4. 防止触电风险在进行放线测量作业时，施工人员需要注意防止触电的风险。
他们应确保测量设备的绝缘性能良好，并避免设备接触电线或者其他电源。
对于需要进行电源供应的测量设备，应使用符合安全标准的电缆和插头插座。
5. 防止高处坠落在进行高空测量时，施工人员需要特别注意防止高处坠落的风险。
他们应正确使用安全带和安全绳，并严守工作平台的安全规定。
在操作过程中，需要保持平衡，稳固地站立或者移动。
四、应急措施在进行放线测量作业时，需要做好应急措施的准备。
测量放线技术交底
交底部位： 测量放线
工艺分类：
技术交底记录
施工班组： 交底日期： 2022-10-24
工艺流程
施工 CAD 节点图
施工三维节点图
测量放线 一、适用规范 《工程测量规范》GB50026-2019 二、测量、放线工具 经纬仪、水平仪、激光标线仪、电子垂直仪、红外线电子距仪、测厚仪、测光仪、木材 水份测试仪、测量仪、湿度计、钢卷尺、大方尺、小方尺、木工铅笔、墨斗、尼龙线、 大小铅垂、木梯、照明灯具、彩色油漆、扫把。 三、人员 专业测量工人 四、工作范围 标段内所有需要的测量放线、定位线、排版线等。 1、从接收总包移交原始定位线开始，验收土建墙、顶、地面的平整度、垂直度是否合 乎国家规范要求，并在平面图上标出具体数据，作为验收资料存档，对不合格的位置要 求土建单位整改。 2、根据总包原始标高点，在墙面弹出+50cm 水平线。 3、根据总包方提供的原始轴线，对每个施工区域弹出离墙边 100mm 的找方线，然后可 延伸至每个墙面和顶面进行找方。确保所有施工区域的装饰空间位置方正、尺寸准确。 4、弹出所有门、窗洞口尺寸、窗台标高线，电梯门洞口定位线。 5、弹出空调、卫生洁具、开关、插座等定位线。 6、根据总包原始管线，确定吊杆定位线。装饰吊杆必须避开管线。 7、弹出卫生间、公共走道、电梯厅等区域空间的墙面抹灰线。 8、卫生间、公共走道、电梯厅墙面抹灰完成后，弹出地面石材、面砖排版线。 9、弹出地面标高控制线、踢脚板上口控制线，地面地板预埋龙骨分隔线。
工序验收: 方法和检查人： □自 检， 由
专职检， 由
负责； □交接检，由 负责。
负责，
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
管沟测量放线安全技术交底模板
一、交底目的为确保管沟测量放线工作的顺利进行，保障施工人员的人身安全，提高施工质量，特进行本次安全技术交底。
二、交底内容1. 施工人员安全意识（1）所有参与管沟测量放线的工作人员必须严格遵守国家有关安全生产的法律法规，提高安全意识，自觉遵守操作规程。
（2）施工前应进行安全教育培训，确保每位员工熟悉并掌握相关安全知识。
2. 施工现场安全管理（1）施工现场应设置明显的警示标志，包括但不限于：安全通道、危险区域、高空作业等。
（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、警示灯等。
3. 管沟测量放线作业安全要求（1）测量放线前，应充分了解工程地质、水文、气象等条件，制定合理的施工方案。
（2）测量放线时，应保持安全距离，不得在施工区域内行走、站立。
（3）使用测量仪器时，应确保仪器性能良好，操作人员应具备相应的操作技能。
（4）测量放线过程中，如发现异常情况，应立即停止作业，并向上级汇报。
4. 作业环境安全（1）施工现场应保持整洁，不得堆放杂物，防止绊倒或滑倒。
（2）施工现场应保持排水畅通，防止积水。
（3）施工现场应定期进行通风，确保空气质量。
5. 人员防护（1）作业人员应穿戴符合要求的个人防护用品，如安全帽、防护眼镜、手套、防滑鞋等。
（2）高空作业人员应佩戴安全带，并确保安全带连接牢固。
（3）测量放线过程中，应使用防滑工具，防止滑倒。
三、交底要求1. 施工单位应将本次安全技术交底内容纳入施工方案，并组织施工人员进行学习和培训。
2. 施工人员应认真听取安全技术交底，掌握安全操作规程，确保自身安全。
3. 施工单位应定期对施工人员进行安全检查，确保安全技术交底落实到位。
4. 施工过程中，如发现安全隐患，应立即停止作业，并及时整改。
四、交底时间本次安全技术交底时间为____年____月____日____时____分。
五、交底人交底人：____（姓名）六、参与交底人员参与交底人员：____（姓名）七、备注本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
测量放线工安全技术交底模板
一、交底目的为确保测量放线工作安全、高效、准确地进行，特进行安全技术交底，提高作业人员的安全意识和自我保护能力。
二、作业人员要求1. 所有参与测量放线工作的作业人员必须经过专业培训，持有相关资格证书。
2. 作业人员应熟悉测量放线工作的安全操作规程和注意事项。
3. 作业人员应严格遵守国家相关法律法规和行业标准。
三、安全操作规程1. 测量仪器使用安全：- 使用前检查测量仪器是否完好，如发现问题，应及时报修。
- 使用测量仪器时，应确保其稳定，避免因振动、碰撞等原因导致仪器损坏。
- 使用钢尺时，应防止尺子滑落，避免砸伤他人。
2. 高处作业安全：- 高处作业时，必须佩戴安全帽，使用安全带，并确保安全带正确系挂。
- 高处作业区域应设置警戒线，禁止无关人员进入。
- 高处作业时应注意脚下踏实，防止滑倒。
3. 现场施工安全：- 进入施工现场必须戴安全帽，穿工作服，不得赤脚、穿拖鞋。
- 施工现场严禁嬉戏打闹，防止发生意外事故。
- 严格遵守施工现场的用电安全规定，不得私拉乱接电线。
4. 测量数据记录安全：- 测量数据记录要保证原始真实，数据正确，内容完整，字迹工整清楚。
- 测量资料要及时收集整理，认真保管。
四、应急预案1. 突发事故处理：- 如发生意外事故，应立即停止作业，迅速组织人员救援。
- 事故发生后，应及时报告相关部门，并积极配合事故调查。
2. 自然灾害防范：- 遇到自然灾害，如暴雨、洪水等，应立即撤离作业现场，确保人员安全。
五、交底总结1. 所有作业人员必须认真学习本安全技术交底内容，确保理解并掌握安全操作规程。
2. 作业过程中，应严格遵守安全操作规程，确保自身和他人的安全。
3. 施工单位应定期对作业人员进行安全教育培训，提高作业人员的安全意识和自我保护能力。
六、附则本安全技术交底自发布之日起执行，如遇特殊情况，应及时修订和完善。
注意事项：1. 本模板仅供参考，具体安全操作规程应根据实际工程情况制定。
2. 施工单位应结合工程实际情况，制定详细的安全技术交底内容。
测量放线技术交底
测量放线技术交底一、工程施工测量技术措施(1)、测量仪器全站仪：GTS-211D用于测量放线、外控垂直度；激光铅锤仪：PL-1用于内控垂直度投测；AT-一G1自动整平水准仪、水平仪：用于水平测量；长城牌50米钢尺。
(2)、工程定位放线与垂直控制1)定位放线：先将建筑轴线平而图输入到全站仪的微电脑内，根据甲方提供的建筑物定位基准点，测出放线基准点，将全站仪架设在放线基准点上，90度基准线复核无误后，直接放出工程建筑轴线平面，并请有关部门进行复验核准。
2)结构层的垂直度：±0. 000以下按轴线的控制桩直接用全站仪投测定位放线；±0. 000以上结构层,根据底层地而预埋铁板上的控制点，在栓现浇板上预留12个200X200的测量孔，内控点的设置为12个点，用激光铅锤仪投测至相应楼层，然后用丈量法进行闭合复核。
(3)水准点的控制和高程控制1)在现场四周可靠位置，设立临时水准点不小于8处，用DSZL自整平精密水准仪引测出临时水准点标准，以此作为施工时水准测量的依据，引测采用闭合水准路线。
对临时水准点标高在基础施工阶段要进行三次复核，发现误差及时调2）每层楼面标高引出法。
在底层外墙±0.00处用钢卷尺，并配15公斤拉力器垂直丈量到各层下已拆模的结构碗上，并用红油漆做基准线，用首层±0. 000作为基准点，可减少积累误差，作为层高控制的复核.⑷沉降观测建议业主从开工起，直接委托有关单位进行沉降观测，以保证交付使用后沉降观测的连续性。
本工程±0. 000完成后即开始按设计图纸进行沉降观测。
为保证观测的精度, 及早了解沉降量，所以在观测时必须做到“四定”:1）固定人员观测和整理成果：2）固定使用测量仪器和水准尺；3）固定使用水准点；4）按规定的日期、方法、路线观测。
木工程观测点设置位置按设计图纸布设。
施工期间，每施工完一层进行一次观测沉降。
结构封顶后，第一年每季度观测一次，第二年每半年一次，以后每年一次，直至沉降稳定为止。
测量放线技术交底
测量放线技术交底什么是测量放线技术测量放线技术是指在开展建设项目时，通过对地表地貌、建筑物位置及地物等信息进行统计、分析、研究，利用测绘仪器设备等对工程建设过程中的空间范畴进行量化、配合进度安排，以保证建设过程的准确性和安全性的一种测量技术。
测量放线技术的应用测量放线技术在建设工程中具有很高的实用价值与广泛的应用，可用于以下情况：1.用于大型建筑物、道路、桥梁和隧道等施工时的测量。
2.用于电力、通讯线路等工程的布设测量。
3.用于水利工程、港口码头、河道建设等工程的测量。
4.用于地形地貌、地质灾害和环境监测等的测量。
测量放线技术的相关参数在进行测量放线时，需要了解以下测量参数：•方位角：工程轴线与平面北向的夹角。
•水平距离：指一个点到另一个点的水平距离。
•虚高：指建筑物、桥梁等设施相对于地面的高度。
•建筑物间距：指两个建筑物之间的距离。
•间隔距离：电线、电缆等设施的距离。
测量放线技术实施流程在对于可行性分析、数据调查的确认后，需要按照以下流程进行测量放线实施：1.基本信息获取：对测量放线所需的设备、仪器进行调查和准备。
2.不同区域巡视：对工程建设现场进行巡视，对环境情况、实际施工细节等进行了解。
3.建立测站：测站的建立是测量放线的基础，建立测站后可以确定工程轴线和基准线等。
4.段落测量：按照所确定的轴线，对不同断面进行测量，同时注意各个断面之间的相互联系。
5.数据处理：将所测得的数据输入计算机，进行数据有效性检测，并进行数据处理求得测量结果。
6.报告编制：最后将所得到的数据和报告编制成报告，以备后续分析和使用。
测量放线安全注意事项在进行测量放线的过程中，有一些安全注意事项需要注意：1.测量放线人员需要配备安全帽、工作服等必要装备，如遇突发情况需要做好自我保护。
2.测量放线人员需根据所需设备要求，进行必要的安全检查，如发现问题需及时解决。
3.确定建筑物或其他设备的虚高时，需要防止天气因素的影响，避免不准确因素出现。
装饰装修测量放线技术交底
工程名称
XX装饰装修工程
交底日期
XXXX
施工单位
XXXX
交底项目
测量放线
交底提要
测量放线技术交底
交底内容：
1.施工准备
1.1 作业条件
（1）完成施工场地的移交，协调影响我单位放线的障碍物、清扫地面灰尘；
（2）根据建筑总平面图到现场草测，核对总平面图的理论尺寸与现场是否吻合；
（3）现场移交1m线、基准点、主控线或轴线。
3.质量控制
（1）测量定位所用的经纬仪、测距仪、天顶仪、水准仪等测量仪器及设备必须经过鉴定合格，在使用周期内的计量器具按二级计量标准进行计量检测控制。
（2）测量基准点要严格保护，避免撞击、毁坏。在施工期间，要定期复核基准点是否发生位移。
（3）总标高控制点的引测，必须采用闭合测量方法，确保引测精度。
（4）所有测量观察点的埋设必须可靠牢固，以免影响测量结果精度。
（4）施工定位线
依据装饰主控线，按照装饰施工图投放施工定位线，为施工参照、控制、测量、下单提供依据。主要包括：主次走道中线（若走道贯穿整个空间，走道中心线此时可作为主控线）、电梯门中线、电梯门定位线、门窗中线、分区定位线、背景/造型线、墙面饰面定位线、材质分界线、饰面排版线、阴阳角定位线、吊顶/造型投影线、地面拼花中线、给水管/强电线管/弱电线管隐蔽线等。
1.2 器械准备
水平仪、水准仪、经纬仪、卷尺、铅笔、棉线、墨斗、墨汁、扫把、红色手喷漆、预先刻制喷绘面板等。
2.施工工艺
2.1放线流程
基层清理→主控线→平线→装饰完成面线（包括隔墙定位线）→施工定位线→点位线。
2.2测量放线施工要点
（1）主控线
复核土建基准线，原土建基准线是否可以直接使用，测量走道、电梯厅、各功能区域到房间时，首先要注意门洞位置及房间的现场实际内控尺寸，现场尺寸是否跟图纸有误差。如有误差可通过构造调整或可通过建筑轴网消化单个区域的累计误差，误差在允许范围内则原土建基准线可直接作为装饰主控线使用，再延伸出各区域中线作为辅助控制线。以主控线为直坐标系，测设走道、电梯厅、各功能区域及房间十字主控线，将这些线投放到墙面、顶面及地面，并用红色漆做好标记，以便在施工中复测，十字交叉点就是装饰工程主控点。
测量放线安全技术交底
5、在公路和交通繁华的道路上作业时，必须尽可能缩短作业和仪器在通路停车部位上停留时间，在通车部位上作业时，须指派专人担任探望疏通工作并在作业点前后设明显警示标志。
9、大雨、大雾及风力六级以上（含六级）等天气时，应停止露天和高处作业。
交底人：
日期：年月日
被交底人：
日期：年月日
6、测量仪器、钢尺必须经过法定专业计量部门按规定期限定期检定，不得使用未经检定或检定不合格的仪器进行测量，测量仪器必须准确使用，妥善保管。
7、施工现场测量时，必须注意周围的吊车及机械电气设后再作业。
8、在高处作业时，仪器必须安放在牢固的建筑或构筑物上，仪器周围的孔洞事先要盖好。不稳固的地方，禁止放仪器，安放仪器的上下方不得有人工作，设有专人警戒。
测量放线安全技术交底
工程名称
分部工程
施工单位
分项工程
交底内容：
1、所有进入施工现场的人员必须进行入场三级教育并经考核合格方可上岗，凡未经安全教育和交底的人员严禁进入施工现场作业。
2、进入施工现场必须按规定佩戴安全帽，严禁光脚，严禁穿拖鞋、硬塑料底等易滑和高跟鞋进入现场。
3、测量人员必须持证上岗，不得使用无证人员放线。严禁酒后上岗，不得在禁止烟火位置吸烟。
测量放线技术交底
工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底交底内容：一、施工部位：L1一层精装区。
二、施工测量准备：1、设备配置：水准仪、红外线、50m钢尺、7.5m盒尺、墨线盒、喷字牌、红色自动喷漆等；2、放线前的技术准备：(1)、施工人员施工前，由技术人员进行现场技术交底。
(2)、施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸尺寸存在偏差，应立即通知项目技术人员进行处理。
三、施工流程：清理→测量水平线→测量格方控制线→墙体定位线→完成面线（墙面、顶面、地面）→水平标高抄测→墙面天花综合平面布置放样→饰面材料标示四、施工测量：1、清理：清理现场，将房间地面垃圾、浮浆、灰尘等清理干净，保证地面干燥、无水，达到放线要求；2、测量水平标高控制线：以甲方指定L1首层电梯下口地面完成面为水平标高±0.000控制点，自控制点上返1米为水平标高1米控制线，并引测至同楼层走廊、楼梯间、卫生间、等房间内。
3、水平标高抄测：通过水准仪，将楼层原始标高点抄测至各结构柱、墙上，要求每个墙面都弹出清晰的通长水平+1.000m标高线，+1.000m标高线弹设完毕后，墙面喷红色三角标记，三角标记的横边必须与1米线吻合，箭头向下。
根据弹设的1米线结合顶面图弹出相应的吊顶标高线（注：禁止墙面出现几条+1.000m标高线，在弹装饰水平+1.000m标高线之前，先把其它专业弹在墙面的标高线清除干净直至看不见为止）；1米线喷字牌喷设完的1米线标记审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底4、墙面、天花综合平面布置放样：项目部技术人员根据返尺尺寸和设计施工图纸材料规格排布综合天花点位线（需等地面垫层完成后进行放线），包括墙面各专业点位、造型，天花造型天花点位线等。
测量放线技术交底
4、在分线拉尺中不要过紧或过松，钢尺最好延线拉，如果没有在线上同时量出相等的米数再拉钢尺，避免拉斜尺的情况发生，而出现误差。
5、分完各轴轴线再分细部线。
6、在分完细部线后，再用红漆把各个节点门洞口位置用三角标注出来，做为钢筋绑扎的依据。
7、必须把各个轴线用经纬仪投放在防水保护墙上弹出线，并用红漆标注。
8、在防水保护墙上放出墙体外边线20cm的控制线，为支模提供依据。
9、在用墨斗弹线中，线必须拉直，严禁弹出双线或多线。
六、在钢筋绑扎时注意事项
1、把各个节点用线坠把底板线反到钢筋上铁上面，并用红漆标注，以防钢筋工找错位置。
2、门、洞口位置全部都得用同样的方法把底板线反到钢筋上铁上面，用红漆标注，并随时检查钢筋工是否按线绑筋，如发现问题及时纠正。
控制线主轴线角度差≤10mm，距离精度≤±1/10000
距离测量偏差0＜L30m时为±5mm，30m≤L≤60m时为≤10mm，60＜L时为±15mm。
五、基础底板放线
1、根据基坑边现有控制点，防水保护层达到强度后，首先用经伟仪投下各个控制点到浇完的防水保护层上。
2、投下各个点后用50m大钢卷尺先检查一下各个轴线尺寸距离是否与图纸尺寸和测量定位桩的尺寸相符，纵横轴线是否是90度直角。
一、技术规程
1、严格按照北京市《建筑工程施工测量规范》DBJ01-21-95执行。
2、严格按图纸、图纸会审记录、洽商及施工规范进行施工。
3、严格按照北京城测测绘事务所提供的测量成果单、桩点、测量施工方案放线。
二、放线的准备工作
1、工具：经纬仪：TDJ6E 1台水准仪：1台5m塔尺：1根50m钢卷尺：1把5m盒尺壁纸刀红蓝铅笔墨斗墨汁线坠等用具
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量放线技术交底一、施工程序交桩→复核→建筑定位→控制主轴线测定→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中。
遵守先整体后局部、先高级后低级、先控制后细部工作程序2、选点应在通视条件良好、安全、易保护的地方3、测量人员应严格按照规要求落实“三检”制度，即：自检、互检、交接检的原则，确认合格后，提请工程师进行验线，合格后方能进行下面各工序的施工4、严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度5、桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要明显，并要保护好6、测量时尽量选择在早晨、傍晚、阴天、无风的条件下，太太强时需要给仪器遮打太阳伞，减少旁折光的影响。
雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效，避免质量事故。
冬期施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝7、各项资料做到及时，真实，符合资料管理要求8、施工测量中，严格审核依据点的正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核三、图纸校核1、总平面图的校核：校核施工图上的定位依据与定位条件是否合理，建筑物外部尺寸是否交圈2、建筑施工图的校核：校核建筑物的平、立剖面节点大样图等的轴线尺寸3、结构施工图的校核：对照建筑物，核对两者相关部位的轴线尺寸、高程是否对应四、测量起始依据校核1、桩点坐标的校核：根据甲方提供的测量成果表，到现场找到各坐标，检查点是否有被破坏，符合达到要求后，由甲方、监理签字认可后方能使用。
利用4点坐标进行导线网布控2、水准点校核：用附和测法对建设用地钉桩坐标成果通知单中的水准点进行校核。
允许闭合差必须符合施工测量规（DBJ 01-21-95）第3.2.5条中的规定（小于等于±10nmm（n 为测站数））。
桩点及水准点必须在自检互检无误后，由甲方、监理签字认可后方能使用。
采用附和测法，前、后视等长的原则，用水准仪往返两次引测到施工现场±0.000（m）标高线。
并且每隔一定时间要进行联测，以作相互检校。
检测后的数据成果必须作误差分析，以保证水准点的准确性，现场所有的高程必须根据这两个点进行投测。
待施工到首层后，在首层平面图易于向上传递标高的位置布设高程的标准点，通过往返检测合格后，标注“▼”（50mm*50mm等边三角形）红漆以作标识建筑标高，精度闭合要求差必须小于等于±10n mm。
在地下部分施工中要定期对引测的±0进行复测五、建筑物定位及施工测量1、±0.000以下施工测量控制（1）平面控制基槽开挖：根据图纸和技术交底，用导线控制网将楼座和地下室外墙边线和基坑开挖线测定出来，钉木桩撒白灰线。
经自检互检合格后，报测绘院，规委，监理工程师验线签字后，方能开挖。
为了严格控制边坡位置，不造成超挖或少挖现象，挖槽过程中测量人员要跟班作业，并用塔尺吊线坠法控制坡度及标高，集水坑坡边坡度要严格控制。
基础撂底：基础垫层混泥土浇筑完毕后达到一定强度就开始基础各轴线放样。
利用导线控制网中各导线点将楼座主轴线控制线测设到垫层上。
校核楼座主轴线控制线，符合图纸及测量精度要求后，将建筑物主轴线投测到垫层防水保护层上，用经纬仪和钢尺测定细部轴线和轴线控制线尺寸。
用墨线弹出轴线、轴线控制线、墙边线、集水坑线、门窗洞口线。
经自检、互检合格后报监理工程师验收后，用红油漆标识，以便施工过程中进行控制。
基础底板投测：基础底板混凝土浇筑完毕后，将轴线控制线投测到底板混凝土面上，经闭合校核后，弹出轴线、轴线的50cm控制线、墙体线、门窗洞口位置线，并标识清楚。
经自检、互检合格后，报监理工程师验收。
根据50cm控制线检测模板位置与垂直度，墙用线坠检测，外墙用经纬仪检查。
（2）高程控制利用附和测法校测靠建筑物最近的12个标高控制点，向基坑边引测4个控制点，四点闭合差≤3mm，随着挖土深度不断进行，以现场的±0.000高程点作为基准点，用5m逐段向下传递，作为机械挖土深度的控制依据。
在每一段复测前，要对引测的4个控制点进行复测，防止其因素周围环境和人为影响造成错误。
为了保证±0.000以下高程点的准确性，在机械挖土到距设计槽底300mm深处时，采用直接悬挂50m大钢尺引测一道距坑底1.0m的标高点，在间距5m水平桩上标识，作为基坑高程施工依据。
采用悬吊钢尺法必须使用钢尺尺身铅直而施加拉力（用50m钢尺时，施加拉力150N），使所传高程准确无误，吊钢尺法操作。
为防止超挖，扰动地基，测量人员跟班作业，误差10mm，拉线控制清土标高。
打垫层混凝土之前，从基坑边控制点向基地四边采用吊钢尺法引测标准高点，四点闭合差为3mm。
从四边控制桩想坑底引测间距5m*5m的垫层标高控制桩，所示标高高出垫层50cm。
基础底板钢筋绑扎完毕后，将底板标高50控制线从基坑四边标高控制点引测到竖向钢筋上，用红油漆标识，并依据基坑边高点进行复测，误差控制在±3mm。
2、±0.000以上测量控制（1）平面控制首层底板放线：首先校测导线控制桩无误后，在控制桩架全站仪，精密对中后，利用导线控制点测设出首层板面上的轴线控制线，并进行闭合校核，闭合差符合测角中误差±10″，边长相对误差1/1000围校核无误后，进行细部测量，弹出轴线、50m控制线、边墙线、门窗口位置线、经自检、互检、报监理工程师验线合格后，依据轴线做轴线控制网桩点，作为竖向控制基点。
标准层测量工作与主体结构施工关系：楼板混凝土浇筑（弹出轴线、柱和墙边线、墙体水平放线50cm控制线、门窗洞口下边线）→柱、墙钢筋绑扎（弹出门、窗洞口边线）柱、墙体模板（弹出上一层标高50控制线，油漆标识）→墙体拆模（将本层标高50控制线，墨线弹于柱及墙体上）→顶板支模、钢筋绑扎（弹出轴线、门洞边线用油漆标识）→校正钢筋并浇筑顶板混凝土轴线控制：根据场地情况，采用控法。
以首层轴线控制网图中基点作竖向投测时，应特别注意三点：①事先严格校正好仪器；②以首层轴线为准作后视；③利用激光垂准仪向上投测轴线控制点。
从首层顶板开始，在每层顶板上留出200mm*200mm的方洞（方洞为倒锥型，便于今后补洞），具体位置按平面图进行布置。
留设次施工洞时，位置必须正确，测量人员在每层浇筑混凝土前应对各洞定位进行校核。
在首层控制点上支设激光垂准仪，在预留孔上放置光点接受盘，把光点用钢尺返测到混凝土楼面上，并红铅笔作好控制点、将经纬仪支在该点上，然后在该轴线另一端控制点支设激光垂准仪，用经纬仪视该处光斑即可确定该控制轴线。
其余控制轴线以此方法测出。
每层每区的控制轴线均应进行闭合校正，后根据控制轴线放出其余细部轴线。
用线坠校核上下层控制线间的误差，用全站仪或钢卷尺闭合校核轴线控制线间的距离。
（2）高程控制首先校测±0.000标高点，然后将±0.000抄测到建筑物外墙及边柱上，并引测到电梯井，用墨线弹出，闭合差在±3mm以。
施工首层结构时，由现场的水准点±0.000校测框架柱、剪力墙钢筋上的控制标高。
用50m钢卷尺直接从±0.000点沿外墙、边柱和电梯井铅直拉出各层距结构板面50cm的统一高程点，当高程传递到同一施工面时，用水准仪对传递高程点进行闭合校测，取其3个高程点传递的平均值为准，作为各层结构高程的控制依据，在工作面上大面积进行抄平，前后视等长，前后视差不超过1m。
每层标高误差控制在±3mm，总高程误差不大于±10mm的规要求。
梁、板支模高度控制：支设梁、板模板支撑件时，可先用剪力墙和框架柱主筋上的标高点控制标高，并将梁、板底模边线弹在柱、墙体上，便于直观检查模板支设准确度。
混凝土板面标高控制：利用剪力墙和框架柱主筋上的结构标高50线。
打混凝土时，用钉钎和拉线的方法控制表面高度和楼板厚度。
墙柱混凝土浇筑高度控制：直接在墙、柱主筋上打标高控制点，拉线控制混凝土建筑标高。
墙、柱钢筋需在模板上口绑一道水平筋或箍筋，防止竖筋以为。
六、装修阶段测量1、室砌筑放线（1）首先要保留好原有结构控制线，对重点的控制线及时标到墙柱上，以便施工放线时易于找到。
并且还要有能够进行复核的控制线，以便在出现问题时及时进行核对。
（2）门窗洞口的位置要在地面上标示清楚，并注明门窗洞口的尺寸，以便施工时便于核对。
2、室标高控制（1）、装修施工所用的水准点，可利用结构施工中单独埋设在建筑物的平面控制网的标桩，当建筑施工中的水准点标桩不能保存时，可以引测到相临的室墙柱上，引测的精度不低于原有水准的等级要求。
（2）、室装修的主要标高控制如下：A.室电梯安装标高控制：为保证室电梯的安装，需要每层在电梯井旁边的墙上引测建筑标高，具体的建筑标高根据不同部位的装修情况确定，一般地面装修厚度为115mm，要求竖向的标高传递误差不大于2mm。
该处的标高线以建筑50线为标准，要求标高误差不大于±1mm。
主要的误差消除方法是在每一层的标高引测时采用2个不同的引测点进行复核校正。
B.室楼地面标高控制：每个楼的标高高程控制点控制在30~40m之间，控制点要求闭合误差在±2mm之方可作为控制点使用。
建筑标高控制点要求采用红油漆进行标识，对于个别不同部位的楼地面的厚度进行调整，统一采用建筑50线，要求每一个不同的部位都要进行明显标识，便于施工人员施工时统一认识，易于操作。
对于像卫生间等房间由于墙面需要进行防水及面层施工，标高线可能随时覆盖。
对于像该部位需要频繁抄平的部位，采用在该部位的房间门边放一明显的标高线，室标高采用水平抄平管进行引测抄平。
七、测量允许偏差（1）基础放线尺寸的允许误差长宽L、宽度B的尺寸（m）允许误差（mm）L(B)≤30±530＜L(B)≤60±1060＜L(B)≤90±1590＜L(B)±20；（2）轴线竖向投测的允许误差项目允许误差（mm）每层3总高（H）H ≤30m530m＜H≤60m1060m＜H≤90m15；（3）各部位放线的允许误差项目允许误差（mm）外廓柱轴线长度（L）L≤30m±530m＜L≤60m±1060m＜L≤90m±15细部轴线±2承重墙、梁、柱边线±3非承重墙边线±3门窗洞口线±3；（4）标高竖向传递的允许误差项目允许误差（mm）每层±3总高（H）H ≤30m±530m＜H≤60m±1060m＜H≤90m±15；（5）现场引测水准点精度±√4 n（n －－测站数）。
