GC2020电机定子综合测试仪使用说明书
综合测试仪操作说明 一`仪器键盘介绍
JMZX-200X综合测试仪操作说明一、仪器键盘介绍键外均为复用键。
具体介绍如下:(1)、“0N/0FF”:开关键(2)、“背光”:液晶显示器背光源开关键,阴暗处或夜晚测量可按此键打开仪器背景灯,两次按动或关机时背景灯关闭。
注意:背景灯点亮时,仪器功耗较大。
(3)、“F1”~“F4”:复用功能键,其功能说明见键盘左边显示器提示。
(4)、“◣”、“◢”、“◣◣”、“◢◢”:光标左右移动及快速左右移动键(5)、(6)、”:回车确认键(7)、:消除键(8)、数宁铫“0”~“9”、小数点键“.”、双0键均为上述功能键之复用键,仅在需要数字量输入时有效,其中双0键在输入数据时为符号“+”,“—”转换键。
二、操作步骤1、传感器接线连接(1)、振弦式应变传感器或压力盒连接上述传感器导线为四芯屏蔽线,如传感器配有九芯插头(连接方式为1:红、2:黄或黑、3:兰或白、4:绿),则直接插入仪器面板之INP插口即可,如传感器未接插头,可配本公司之转换插头再按红—红、黄一黄或黑、兰一兰或白、绿一绿接线即可。
(2)、三弦穿心或压力传感器连接上述传感器导线为六芯屏蔽线,如传感器配有九芯插头(连接方式为l:红、2:黄、3:兰、4:绿、5:橙、6:紫),则直接插入仪器面板之INP插口即可,如传感器未接插头,可配本公司之转换插头再按红一红、黄一黄、兰一兰、绿一绿、橙一橙、紫一紫接线即可。
(3)、六弦穿心或压力传感器连接上述传感器导线为九芯屏蔽线,该传感器均配为九芯插头,直接插入仪器面板之INP插口即可。
(4)、温度传感器温度传感器导线为三芯屏蔽线,配专用转换插头后接线,其中红色接传感器红线,兰色接传感器兰线,绿色接传感器黄线。
2、开机:按“0N/OFF”键3、仪器显示时钟及功能提示测量、查阅、通讯、校时,如果连接了温度传感器或温度型应变计(如:JMZX一215AT),仪器还应显示温度值。
4、按F1键,仪器开始测量(1)、单弦传感器测量a、显示传感器编号XXXXXX,测试时间XX:XX(时分),温度XX.X℃,应变绝对值和差值XXXX με(或压力X.XXXMPa)功能提示保存、调零、参数、系数。
综合测试仪操作规范
文件编号
QC008
版本
第1版第次修改
RC-3带电绕组温升测试仪操作与保养规程
页码
共2页第1页
1.操作使用方法:
1)把温升测试仪的电源开关打开给仪器预热10分钟以上,以便使测试数值稳定、准确。
仪器的加电和冷电阻测量:
Ⅰ.给仪器电源插头接上AC220V进行供电。
Ⅱ.将仪器的输入电源接上电参数仪输出的AC220V/50Hz电源。
本机地址波特率密码
0 4800 0000
﹛确认﹜
图5 . 5
中山市华创智能电气有限公司
文件编号
QC007
版本
第1版第次修改
安全性能综合测试仪
页码
共9页第2页
3.1波特率的设置
按键移动光标箭头至波特率数值处,按键可改变波特率数值。波特率共有1200、2400、4800、9600四种速率可选。
3.2密码的设置
1.2.2若有异常现象,如仪器无法启动、不显示、按键失灵、无交流接触器动作或无电压电流输出,请检查保险丝是否完好和各连接电缆连接是否良好。确认检查完好后再次开机启动。
2、自检
自检的意义在于消除或降低本机及外部配件线路对绝缘电阻测试和接地电阻测试精度的影响。因此每次开机或外部环境变化较大时都要进行自检。
6、接地测试
6.1设置接地测试项
6.1.1选择接地测试项
用左(右)移键移动光标于行首,用上(下)移键选择测试项目,出现“接地——A≤——mΩ——s”时即可。如右图:
接地25A ≤100mΩ 5s
6.1.2设置测试电流
接地25A ≤100mΩ 5s
按一下右移键,光标移到下一个参数“——A”,按上(下)移键,预置要输出的测试电流值,接地电流输出值设置范围为3A-30A。如右图:

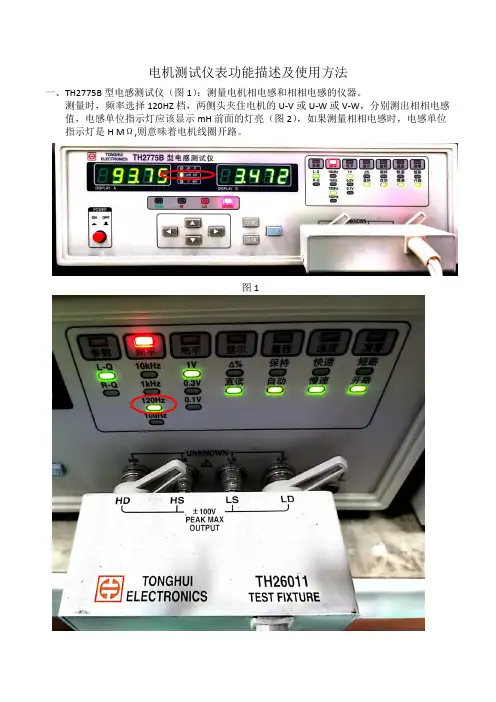

电机测试仪表功能及使用方法说明
电机测试仪表功能描述及使用方法
一、TH2775B型电感测试仪(图1):测量电机相电感和相相电感的仪器。
测量时,频率选择120HZ档,两侧头夹住电机的U-V或U-W或V-W,分别测出相相电感值,电感单位指示灯应该显示mH前面的灯亮(图2),如果测量相相电感时,电感单位指示灯是H MΩ,则意味着电机线圈开路。
图1
图2
图3
二、RK2678XM 型接地电阻测试仪:测试电机线圈或相绕组的对地电阻的仪器
红色表笔接电机相线或线圈,黑色表笔接电机壳或地线(先用万用表确认电机壳与地线是接通的,如果地线与壳没接通,则黑表笔接壳),
三、ZHZ8A 型耐电压测试仪:电机线圈或相绕组耐压检测仪器
耐压时间设定一般为5s
电感值
显示窗 质量系数 显示窗
四、台式万用表:测电阻、电压、电流,比手持万用表检测精度更高。
使用方法同手持万用表
五、数字电桥:数字电桥是一种测量精度比台式万用表检测精度更精准的电阻、电压、电流测量仪表。
六、SS1792F可跟踪直流稳定电源:
电源给电机任意两相供电,调整电压到12.4V或更高,用特斯拉计检测直线电机的N、S极排序,以便推测出电机的三相相序。
电参数综合测试仪设备操作规程
二、设备型号:2102B
三、生产单位:艾诺仪器公司
四、工作环境:
环境温度:25℃±10℃
相对湿度:≤75%RH
五、技术指标:
测试电压:AC 20.0V~300.0V(45~400HZ)
测试电流:2A~20A
有功功率:0.4W~12.00KW
功率因数:0.100~1.000
5、接通负载电源,测量仪将显示测量电压值、电流、功率、功率因数以及负载电源频率等参数。
6、记录测试数据。
7、试验结束后,先将负载电源关断,然后再拆除仪表后面的接线。
七、注意事项:
1、开始测量时请勿接触测量仪后面的接线端子,以防触电。
2、试验前应通过“参数”以及数值设定键先将电压变比与电流变比设定为默认值1。
六、操作方法:
1、将仪表电源线的一端插入测量仪的电源插孔,另一端插入220V/50HZ电源插座。
2、按下测量仪前面板上的仪表电源按钮,打开仪表电源,电源指示灯亮。
3、先上。
4、先将负载电源的输出开关断开,然后将负载电源接到仪表的负载电源的连接端子上。
GC2020电机定子综合测试仪使用说明书
GC2020电机定子综合测试仪V4.1使用说明书天津市升阳电子科技有限公司目录序言 (3)关于安全的注意事项 (3)测试准备 (4)运行维护保养 (4)仪器对工作环境的要求 (5)一、概述 (6)1.1引言 (6)1.2主要技术指标 (7)1.3仪器面板 (8)1.4操作系统界面 (10)二、工作原理 (18)2.1匝间试验及数据采集 (18)2.2线圈绕组质量检查判断方法 (19)2.2.1波形面积比较 (19)2.2.2 波形差面积比较 (19)2.3电机工频耐压测试 (20)2.4测试结果报告 (20)2.5直流电阻测量 (20)2.6绝缘电阻测量 (21)三、电机测试 (21)3.1仪器接通电源 (21)3.2连接导线结构 (21)3.3 仪器与电机连接 (21)3.4意外排除 (22)3.5测试数据设置 (22)3.6启动测试 (22)四、维护保养 (22)五、故障排除 (23)序言感谢使用GC2020 匝间耐压测试系统,本系统是为电机定子的测试开发的新一代电机自动测试系统,该系统采用微机技术,自动测量半成品电动机的直流电阻及电阻平衡度、绝缘电阻、匝间短路试验和工频耐压试验。
其中,匝间试验和耐压试验自动判断合格区,不合格自动报警。
一次接线自动完成4项测试,或分项单独自动完成其中一项测试。
测试速度快、准确度高,能极大地提高检测效率,实为电机生产厂家的必备测试设备 。
此说明书记载了GC2020 匝间耐压测试系统的产品规格,使用方法,维护保养,故障排除的基本方法,请充分理解本说明书,正确使用本产品。
关于安全的注意事项安装,运行,维护检查前,务必充分阅读使用说明书,正确使用,请充分熟悉掌握所有的知识,安全情报注意事项,本使用说明书将安全注意事项的等级分为 【危险】【注意】错误使用时,会引起危险情况,可能会导致人身伤亡错误使用时,会引起危险情况,可能导致人身轻度或中度的伤害和设备损害测试准备危险仪器的操作应由电器专业人员进行仪器的接地端应该连接接地良好的接地极,接地电阻不能大于4欧姆注意请确认仪器的供电电源是否为220伏并且有可靠的接地线连接地线时用一根50mm至70mm宽,1至2米长的角铁打入地下,地线与此角铁相连,为确保仪器正常工作及人身安全仪器工作前,仔细检查电源线以及测试连接导线有无破损情况运行维护保养危险仪器工作时,内部有高压产生,请勿打开机门测试过程中,测试导线以及电机带有高压,请勿触碰接线夹子以及被测电机更换测试电机拆卸测试导线工作,务必在面板高压指示灯熄灭状态下进行仪器检修维护时,务必切断电源操作,并由专业人员进行仪器对工作环境的要求一、概述1.1引言匝间耐用测试系统可高效的、非破坏性的对三相电机绕组进行匝间特性、耐用特性的电气试验。

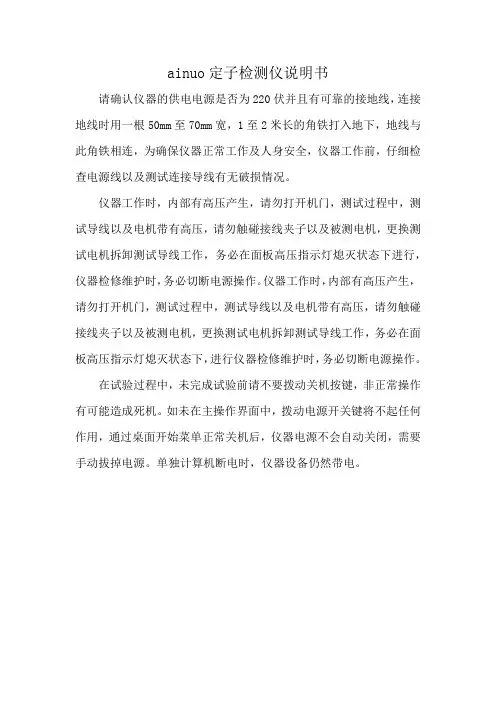

ainuo定子检测仪说明书

ainuo定子检测仪说明书
请确认仪器的供电电源是否为220伏并且有可靠的接地线,连接地线时用一根50mm至70mm宽,1至2米长的角铁打入地下,地线与此角铁相连,为确保仪器正常工作及人身安全,仪器工作前,仔细检查电源线以及测试连接导线有无破损情况。
仪器工作时,内部有高压产生,请勿打开机门,测试过程中,测试导线以及电机带有高压,请勿触碰接线夹子以及被测电机,更换测试电机拆卸测试导线工作,务必在面板高压指示灯熄灭状态下进行,仪器检修维护时,务必切断电源操作。
仪器工作时,内部有高压产生,请勿打开机门,测试过程中,测试导线以及电机带有高压,请勿触碰接线夹子以及被测电机,更换测试电机拆卸测试导线工作,务必在面板高压指示灯熄灭状态下,进行仪器检修维护时,务必切断电源操作。
在试验过程中,未完成试验前请不要拨动关机按键,非正常操作有可能造成死机。
如未在主操作界面中,拨动电源开关键将不起任何作用,通过桌面开始菜单正常关机后,仪器电源不会自动关闭,需要手动拔掉电源。
单独计算机断电时,仪器设备仍然带电。
综合测试仪设备操作说明书
综合测试仪设备操作说明书仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本一、面板介绍:1. POWER :电源开关2. LCD 显示屏:显示测试画面B HOST 接口:用于拷贝资料4. 蜂鸣器口:用于发出OK 与NG 声响5.功能键:不同显示画面对应不同功能6. 调用测试文件功能键:用于调取测试资料7.MEAS 键:按此键可直接进入测试界面8.SUTEP 键:按此键可直接进入测量设置界面9.SYSTEM 键:系统设置界面 10.数值键:用于向仪器输入数据11.ESC 键:退出功能12.BACKSPACE 键:用于删除输入数值最后一个键 13.CAL 键:可选择对扫描测试开路、短路校准 14.KEYLOCK 键:开、解锁键 15.DC BIAS 键:用于允许和禁止直流偏置输出16.RESET 键:复位键,当变压器扫描测试进行时,按下此键即停止扫描17.TRIGGER 键:触发按键,当仪器触发方式设定为MAN (手动)模式时,按此键可触发仪器测试 18.连接扫描盒前端口:用于仪器连接扫描盒进持扫描测量19.ENTEN 键:用于终止输入数据输入20.光标键:进行光标移动选择所需项目21.机壳接地端:该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键:复合功能键。
当变压器扫描显示页面,插上U 盘按此键,可选择拷全屏或保存测试数至U 盘;当变压器设置页面,可快速的切换变压器测试页面核准审核制作日期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本二、操作说明:1.仪器、扫描盒、治具的连接如下图:23.连接扫描盒前端口:用于扫描盒连接仪器24.扫描盒:由仪器控制其扫描测量 25.脚踏板开关: 26.综合测试治具27.SCANNER :控制端口,用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接28.专用电缆线:用于仪器与扫描盒的连接 29.电源线:用于接通220V/50HZ 的电压 30.SCANNER 接口:通过SCANNER 接口控制变压器扫描盒2.仪器的开机:接通220V/50HZ 电源后,按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
电机定子测试的方法和步骤
电机定子测试的方法和步骤标题:电机定子测试的方法和步骤简介:电机是现代生活中不可或缺的重要装置,而定子作为电机的核心部分,其性能的稳定与否直接影响着电机的工作效率和寿命。
因此,了解电机定子测试的方法和步骤对于电机维护和故障排除至关重要。
本文将为您介绍电机定子测试的方法和步骤。
一、电机定子测试的重要性电机定子是电机的主要部件之一,承担着电流和磁场的作用。
定期对电机定子进行测试可以及时发现潜在的问题和故障,并预防电机在工作中引发意外事故。
通过测试,我们可以全面了解电机定子的工作状态和性能,及时判断是否需要进行维护或更换。
二、电机定子测试的准备工作在进行电机定子测试之前,首先需要做好以下准备工作:1. 获得电机的技术参数和测试要求,了解测试应具备的环境条件和安全要求。
2. 准备好测试用具,如万用表、绝缘电阻测试仪、交直流电桥等。
3. 确保电机处于安全状态,断开电源并进行必要的安全措施,如断开电源、接地等。
三、电机定子测试的方法和步骤1. 绝缘电阻测试:绝缘电阻测试是电机定子测试中常用的方法之一,用于评估定子绝缘系统的质量。
具体步骤如下:a. 首先断开定子绕组与电源的连接。
b. 将绝缘电阻测试仪的测试线分别连接到定子绕组的不同端点。
c. 开始测量,记录测试结果。
d. 根据测量结果与标准值进行比较,判断绝缘系统的状况。
2. 相互绝缘测试:相互绝缘测试用于检测定子绕组之间的电气绝缘是否良好。
具体步骤如下:a. 将绝缘电阻测试仪的测试线分别连接到定子绕组的相邻线圈。
b. 开始测量,记录测试结果。
c. 根据测量结果与标准值进行比较,判断绕组间的电气绝缘状态。
3. 绕组电阻测试:绕组电阻测试用于评估定子绕组的导体电阻。
具体步骤如下:a. 确保定子绕组处于断电状态,并将测试线连接到绕组的两个端点。
b. 开始测量,记录测试结果。
c. 根据测量结果判断绕组的电阻是否正常。
4. 空载测试:空载测试用于评估电机在无负载状态下的电流和功耗情况。
定子综合测试系统操作规程
定子综合测试系统操作规程定子综合测试系统操作规程一、前言定子综合测试系统是一种用于测试电动机定子的性能和质量的设备。
为了保证测试结果的准确性和安全性,制定本操作规程。
所有参与测试的人员必须熟悉并遵守本规程。
二、安全措施1. 严禁在测试操作过程中触摸带电部分,以免触电事故发生。
2. 在进行高电压测试时,必须戴绝缘手套和绝缘靴,确保自身安全。
3. 要确保测试系统的电源和接地线连接良好,以防止触电或漏电事故。
4. 在测试过程中,严禁使用损坏的电缆和连接器,以免发生安全事故。
5. 操作人员应定期检查测试设备的工作状态,并确保设备正常运行。
三、测试准备1. 确保测试系统和相关设备的电源已接通,并检查设备的工作状态。
2. 检查测试系统的接地线和电源线是否连接良好。
3. 将待测试的电动机定子按照要求正确安装到测试系统上。
4. 打开测试系统的电源开关,并调整测试系统的参数。
5. 将测试系统连接到计算机或数据记录器,并确保连接正确。
四、测试操作1. 在计算机或数据记录器上设置测试参数,包括测试电压、测试电流等。
2. 打开测试系统的运行开关,开始测试。
3. 根据测试要求,进行定子的绝缘电阻测试、交流阻抗测试和激磁电流测试等。
4. 根据测试结果,进行数据分析和评估。
五、测试结果分析与评估1. 根据测试结果,评估定子的绝缘性能和电流特性,并判断其是否符合标准要求。
2. 对测试结果进行记录,并保存相关数据和报告。
六、测试设备维护1. 每次测试结束后,将测试设备进行清洁和维护,确保设备处于良好的工作状态。
2. 定期检查和维护测试设备,包括电源线、连接器和仪表等。
3. 对测试设备进行定期校准,确保测试结果准确可靠。
七、紧急事故处理1. 在测试过程中,如果发生任何异常情况或设备故障,应立即停止测试,并报告相关部门进行处理。
2. 如果发生火灾或其他紧急情况,应迅速采取措施进行灭火或疏散,并及时联系消防部门。
八、附则1. 所有参与测试的人员必须接受相关培训,熟悉测试设备的操作方法和安全规程。
定子综合测试仪测电感的原理
定子综合测试仪测电感的原理
定子综合测试仪是一种用于测量电感的仪器。
它的原理基于电感的特性和交流电路的行为。
在测量电感时,定子综合测试仪通过将待测电感与一个已知频率的交流电源连接在一起。
交流电源会产生一个变化的电流,这个电流会在电感中产生一个变化的磁场。
当电流通过电感时,电感内部的磁场会随着电流的变化而变化。
这个变化的磁场会导致电感中产生一个自感电动势。
自感电动势的大小与电感的值成正比。
定子综合测试仪通过测量电感中的自感电动势来确定电感的值。
它使用一种称为“桥路”或“LC振荡器”的电路来测量电感。
这个电路中包含一个已知电感和一个可调电容,通过调整电容的值,使得电路达到共振状态。
当电路达到共振状态时,电感中的自感电动势与电容中的电压相等。
通过测量电容中的电压,定子综合测试仪可以确定电感的值。
总之,定子综合测试仪测量电感的原理是基于电感中产生的自感电动势和电路的共振状态。
通过测量电容中的电压,可以确定电感的值。
综合测试仪设备操作说明书
仪器名称 综合测试仪功 能 电气测试文件编号仪器型号厂 商版 本 一、面板介绍:1. POWER :电源开关2. LCD 显示屏:显示测试画面B HOST 接口:用于拷贝资料4. 蜂鸣器口:用于发出OK 与NG 声响5.功能键:不同显示画面对应不同功能6. 调用测试文件功能键:用于调取测试资料7.MEAS 键:按此键可直接进入测试界面8.SUTEP 键:按此键可直接进入测量设置界面9.SYSTEM 键:系统设置界面 10.数值键:用于向仪器输入数据11.ESC 键:退出功能 12.BACKSPACE 键:用于删除输入数值最后一个键 13.CAL 键:可选择对扫描测试开路、短路校准 14.KEYLOCK 键:开、解锁键 15.DC BIAS 键:用于允许和禁止直流偏置输出16.RESET 键:复位键,当变压器扫描测试进行时,按下此键即停止扫描17.TRIGGER 键:触发按键,当仪器触发方式设定为MAN (手动)模式时,按此键可触发仪器测试 18.连接扫描盒前端口:用于仪器连接扫描盒进持扫描测量 19.ENTEN 键:用于终止输入数据输入 20.光标键:进行光标移动选择所需项目21.机壳接地端:该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键:复合功能键。
当变压器扫描显示页面,插上U 盘按此键,可选择拷全屏或保存测试数至U 盘;当变压器设置页面,可快速的切换变压器测试页面核 准 审 核 制 作 日 期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称 综合测试仪功 能 电气测试文件编号 仪器型号厂 商版 本二、操作说明:1.仪器、扫描盒、治具的连接如下图:23.连接扫描盒前端口:用于扫描盒连接仪器 24.扫描盒:由仪器控制其扫描测量 25.脚踏板开关: 26.综合测试治具27.SCANNER :控制端口,用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接 28.专用电缆线:用于仪器与扫描盒的连接 29.电源线:用于接通220V/50HZ 的电压 30.SCANNER 接口:通过SCANNER 接口控制变压器扫描盒2.仪器的开机:接通220V/50HZ 电源后,按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
电动机综合测试仪使用方法
互感器
☆互感器的作用:
(1)用来使仪表、继电器等二次设备与主电路绝缘。 这即可避免主电路的高电压直接引入仪表、继电器等二次设
备,又可防止继电器、仪表等二次设备的故障影响主电路,提高一、 二次设备的安全性和可靠性,并有利于人身安全。 (2)用来扩大仪表、继电器等二次设备的应用范围。
例如用5A的电流表或100V电压表,通过不同变比的电流、电 压互感器可测量任意高的电流或电压。而且可使二次仪表、继电器 的规格统一,有利于这些设备的标准化。
我国城市供电电压等级
根据《城市电力网规定设计规则》规定, 输电网为500 kV、330 kV、220 kV、110kV, 高压配电网为110kV、66kV(较少),中压 配电网为35kV、20kV(较少)、10kV、 6 kV,低压配电网为0.4 kV(220V/380V)。 (具体 GB156《标准电压》、《城市电力网 规定设计规则》)
互感器
GB1207-2006《电磁式电压互感器》对电压互感器的定义: ☆电压互感器:一种在正常使用条件下其二次电压与一次 电压实际成正比、且在联接方法正确时其相位差接近于零 的互感器。 ☆电磁式电压互感器:一种通过电磁感应将一次电压按比 例变换成二次电压的电压互感器。这种互感器不附加其他 改变一次电压的电器元件(如电容器)。 ☆测量用电压互感器:一种为指示仪表、积分仪表、和其 他类似电器供电的电压互感器。
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
高压开关柜
小结:
矿用高压开关柜生产厂家很多,因此规格型 号也很对,不论矿用一般型的还是煤矿井下用隔 爆型的,在我们需要进行电参数测量时,都必须 对开关柜的结构、原理进行了解,辨识危险源, 严格按照电作业规程进行操作;
gc2020型气相色谱仪操作规程(1)
1.目的:建立GC2020型气相色谱仪操作规程,确保其安全、正确、规范使用,保证检测结果准确。
2.范围:适用于GC2020型气相色谱仪的使用。
3.职责:检验员。
4.程序:4.1. 使用前准备4.1.1. 检查其状态标示,正常状态才能使用。
4.1.2.根据要求配置好样品,查找样品沸点等参数。
4.2. 操作过程4.2.1. 先打开氮气源阀门,压力控制在0.5MPa,打开色谱仪主机电源,主机右侧下方“载气”压力表指针为0.3 MPa,,仪器进入自检状态(约30秒)。
4.2.2. 启动电脑,打开网络色谱站,点击工作站界面左下方的绿色方块(使其成联机状态)。
4.2.3.当屏幕上显示出主画面后,即可设置测试参数(柱温、进样器温度、检测器温度、保护温度)先点击“设置”按键,再点击“控温”按键(使其变为“关闭”按键)4.2.4.等待仪器“检测器”实测温度到达设置温度,打开空气(减压阀压办0.4Mpa)、氢气(减压阀压力0.3Mpa)总阀门。
检查色谱仪主机右侧下部“氢气”压力表指针应指向0.1Mpa,“空气”压力表指针应指向0.15Mpa4.2.5.将氢气刻度针型阀(色谱仪主机前面)逆时针市调节到7.0.点为,确定点燃后,再将氢气刻度针型阀顺时针调回到刻度4.0.4.2.6.待温度达到设定温度,并且基线稳定后,即可开始进样(如基线不稳定,点击色谱站界面“归零”图标,待基线稳定后进样)。
4.2.7.进样器取样并定量后插针进样,同时点按色谱仪主机上的“Start”按钮,开始采集分析数据。
4.2.8.记录样品名称,数据文件名及路径(必须填写),确定。
4.2.9.待谱图曲线出现、平稳后,点击停止采集(大红色图标)。
4.2.10.进行谱图处理(峰分离、禁止判峰、再处理、定量计算),保存谱图到指定位置。
如需将对照品、供试品谱图时行对照,同时打开保存的所需谱图,进行谱图对比,打印。
4.2.11.关闭空气钢纵总瓶阀、氢气钢总瓶阀,点击电脑界面“关闭”按键(使之变成控温状态)。
微电机测试仪操作规程
文件编号:
版本/次:A/0 总页数:3 文件名称:微电机测试仪操作规程生效日期
一、人员要求:
操作人员应为经过培训的实验室人员、工程部人员、品质部人员和产线员工。
二、仪器介绍:
1.适用于各种三极和五极的微特直流电机的多种性能参数检测。
2.输入电压:AC 220V/50HZ
3.转速检测范围:500-99999 转/分
4.电机电压范围:DC 0-30V
5.电流范围:0~4000mA
6.最大瞬间输出电流: 20A
7.工作环境温度:0-40℃
8.面板介绍
标识说明备注电源开关开启和关闭仪器
辅助检测用于调节电机电压
电机电源电机电压输出端,红色正,黑色负注意区分极性
绝缘检测用于检测电机外壳与电机内部的绝缘特性暂不使用此功能
波形输出可外接示波器观察电机的电流波形生产不使用此功能
实测转速显示当前电机的电流转速当转速超限时,此项显示将不准确转速上限显示所测电机的转速上限数值为技术要求上限+500RPM 转速下限显示所测电机的转速下限数值为技术要求下限-500RPM 实测电流显示当前电机的工作电流
电流上限显示设定的电流上限
电机电压显示设定的工作电压
功能1 设置绝缘电压和绝缘电阻不使用
功能2 小数点指示是否开启蜂鸣器报警(亮不报警)
合格指示灯检测合格时灯亮
转速超限指示灯电机转速超出设定范围时灯亮。
电机测试-子定子测试仪测试项目和参数
1 分类数控机床用交流伺服电动机可分为交流同步伺服电动机和交流异步伺服电动机。
交流同步伺服电动机多为永磁式,又有方波型永磁同步伺服电动机和正弦波型永磁同步伺服电动机之分。
2 产品名称代号产品名称代号用大写汉语拼音字母表示:SJT---交流同步伺服电动机SJY---交流异步伺服电动机反馈元件代号用下列字母表示,当电机中装有两种以上反馈元件时,各元件代号的排列次序依次为C、M、X、W:C---测速发电机;M---光电编码器;X---旋转变压器;W---位置传感器。
电动机带有失电制动器时,用大写汉语拼音字母B表示,并位于反馈元件代号后面。
3环境要求3.1气候环境适应性伺服电动机的工作气候环境条件及贮存、运输气候环境条件应符合表2的要求。
3.2 海拔高度当海拔高度不超过1000m时,交流伺服电动机应能保证各项技术指标。
交流伺服电动机安装在海拔超过1000m或环境空气温度超过40℃的条件下使用时,需考虑空气冷却效果的减弱,此时需按制造厂与用户之间的协议进行设计和使用。
4机械要求4.1振动﹑冲击交流伺服电动机应能承受规定的振动﹑冲击试验。
试验后进行外观检查,不允许有零部件的损坏﹑变形和紧固件松动等现象。
通电后电动机应能正常工作。
电动机应能承受表11 规定的扫频振动试验。
按GB/T 7345— 1994 中5.24规定的方法进行振动试验,试验后应符合5.1.3 的规定。
规定的方法进行冲击试验,试验后应符合5.1.3 的规定。
4.2轴向间隙交流伺服电动机的轴向间隙应符合表3的规定。
4.3 轴伸径向圆跳动交流伺服电动机轴伸外圆配合表面的径向圆跳动应符合表4的规定。
表44.4 安装配合面同轴度和安装配合端面垂直度交流伺服电动机安装配合面同轴度和安装配合端面垂直度应符合表5的规定。
5电气性能要求5. 1 绝缘电阻选择相应的兆欧表,测量电动机各绕组对机壳及各绕组间的绝缘电阻数值,在工作气候环境条件下交流伺服电动机各绕组对机壳及各绕组之间的绝缘电阻应不小于20MΩ,在温升试验条件下绝缘电阻应不小于5MΩ,湿热试验后的绝缘电阻应不小于1MΩ。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GC2020电机定子综合测试仪V4.1使用说明书天津市升阳电子科技有限公司目录序言 (3)关于安全的注意事项 (3)测试准备 (4)运行维护保养 (4)仪器对工作环境的要求 (5)一、概述 (6)1.1引言 (6)1.2主要技术指标 (7)1.3仪器面板 (8)1.4操作系统界面 (10)二、工作原理 (18)2.1匝间试验及数据采集 (18)2.2线圈绕组质量检查判断方法 (19)2.2.1波形面积比较 (19)2.2.2 波形差面积比较 (19)2.3电机工频耐压测试 (20)2.4测试结果报告 (20)2.5直流电阻测量 (20)2.6绝缘电阻测量 (21)三、电机测试 (21)3.1仪器接通电源 (21)3.2连接导线结构 (21)3.3 仪器与电机连接 (21)3.4意外排除 (22)3.5测试数据设置 (22)3.6启动测试 (22)四、维护保养 (22)五、故障排除 (23)序言感谢使用GC2020 匝间耐压测试系统,本系统是为电机定子的测试开发的新一代电机自动测试系统,该系统采用微机技术,自动测量半成品电动机的直流电阻及电阻平衡度、绝缘电阻、匝间短路试验和工频耐压试验。
其中,匝间试验和耐压试验自动判断合格区,不合格自动报警。
一次接线自动完成4项测试,或分项单独自动完成其中一项测试。
测试速度快、准确度高,能极大地提高检测效率,实为电机生产厂家的必备测试设备 。
此说明书记载了GC2020 匝间耐压测试系统的产品规格,使用方法,维护保养,故障排除的基本方法,请充分理解本说明书,正确使用本产品。
关于安全的注意事项安装,运行,维护检查前,务必充分阅读使用说明书,正确使用,请充分熟悉掌握所有的知识,安全情报注意事项,本使用说明书将安全注意事项的等级分为 【危险】【注意】错误使用时,会引起危险情况,可能会导致人身伤亡错误使用时,会引起危险情况,可能导致人身轻度或中度的伤害和设备损害测试准备危险仪器的操作应由电器专业人员进行仪器的接地端应该连接接地良好的接地极,接地电阻不能大于4欧姆注意请确认仪器的供电电源是否为220伏并且有可靠的接地线连接地线时用一根50mm至70mm宽,1至2米长的角铁打入地下,地线与此角铁相连,为确保仪器正常工作及人身安全仪器工作前,仔细检查电源线以及测试连接导线有无破损情况运行维护保养危险仪器工作时,内部有高压产生,请勿打开机门测试过程中,测试导线以及电机带有高压,请勿触碰接线夹子以及被测电机更换测试电机拆卸测试导线工作,务必在面板高压指示灯熄灭状态下进行仪器检修维护时,务必切断电源操作,并由专业人员进行仪器对工作环境的要求一、概述1.1引言匝间耐用测试系统可高效的、非破坏性的对三相电机绕组进行匝间特性、耐用特性的电气试验。
工作原理是对电机绕组线圈施加高压电脉冲,根据线圈内部产生的减幅震荡波形,分析判断线圈的电感、品质因数、匝间短路状态等要素,并且还可以进行绕组之间以及绕组与电机外壳之间的工频耐用试验。
GC2020匝间耐压测试系统采用微型计算机技术,系统的运行程序、数据分析处理判断、波形的直观显示全部由计算机进行,系统操作简单,判断准确,自动化程度高。
直流电阻采用四线测量方法,消除了测量导线电阻对测量精度的影响,测量精度高、数值准确。
仪器可以进行单项试验,也可以进行直流电阻、绝缘电阻、匝间、耐压综合测试。
仪器可以对所测电机进行编号,记录测试数据,数据可以随时进行检索查询。
仪器的参数设置、启动测量全部通过鼠标左键一键完成,完全实现了一指操作系统。
1.2主要技术指标项目 数据指标匝间试验脉冲电压幅度范围 500V~3000V(5000V)匝间试验脉冲电压步进幅度 50V匝间试验脉冲电压精度 ±5%±25V匝间试验冲击次数 单次冲击测量速度 约6次/秒波形分辨率 A/D 8位采样速度 50Ns (20MHz)波形点数 1000试验启动方式 界面鼠标按钮、操作面板按钮,脚踏开关匝间性能判断模式 面积比较 、波形差面积比较耐压测试电压幅度范围 50V~3000V(5000V)耐压测试电压步进幅度 50V耐压测试电压精度 ±5%击穿电流 交流5mA~200Ma ±%1mA直流电阻量程 20mΩ、200 mΩ、2Ω、20Ω、200Ω、自动转换直流电阻测量精度 ±0.2%直流电阻测试延时时间 1S、2 S、3 S、4 S、5 S直流电阻平衡度范围 0~99.99%绝缘电阻测量电压 500V±10%绝缘电阻测量范围 5~500MΩ绝缘电阻测量精度 ±5%仪器供电电源电压 AC220V±%5 50Hz±%51.3仪器面板①、高压指示灯:进行电机测试过程中,指示灯点亮时,仪器产生高压,正在对电机进行试验。
②、急停开关:仪器工作过程中,如果发生对人身及设备测试电机等造成危害的情况,按下此开关,仪器停止工作,此时仪器电脑测试程序仍在运行,恢复此开关需要等待2分钟后方可进行。
③、电源开关:通电:拨动此开关,至ON位置,绿色指示灯亮。
设备主电源得电。
断电:拨动此开关,至OFF位置。
计算机自动关机(在主操作界面下),关机后设备仪器自动切断电源,此过程需要20秒时间。
注意:1.在试验过程中,未完成试验前请不要拨动关机按键,非正常操作有可能造成死机。
2.如未在主操作界面中,拨动电源开关键将不起任何作用,通过桌面开始菜单正常关机后,仪器电源不会自动关闭,需要手动拔掉电源。
3.单独计算机断电时,仪器设备仍然带电。
④、启动按钮:开始测试按钮,仪器设置完毕,按要求接好测试导线后,按动此按钮开始测试。
⑤、启动计算机按钮:仪器接通电源后,按动此按钮启动计算机进入系统。
如在开机状态下按动此按钮,计算机将正常关机,但“电源开关”按键将不起作用,仪器设备不能自动断电,需手动拔掉电源实现整设备断电。
⑥、测试系统操作软件界面:测试系统进行测试数据设置、显示测试结果、启动测试人机对话窗口。
⑦、显示器电源开关:启动显示器。
1.4操作系统界面电压表:动态指示耐压测试试验电压。
电流表:动态指示耐压测试漏电流。
匝间试验曲线:显示匝间试验曲线,显示测试数据结果。
直流电阻测试:显示直流电阻测试结果,绕组电阻平衡度计算结果,平 衡度合格判断结果。
绝缘电阻测试:显示绝缘电阻测试结果。
测试项目:多选项,可单独勾选也可多个测试项目同时选择。
接线方法:单选项,根据被测试的电机引线连接方法进行选择。
电阻量程档位:根据估计电机绕组线圈阻值进行选择,或者选择自动测 试,由系统自动选择测试档位。
电阻测量时间:根据电机容量大小,选择测试时间,电机越大延时时间越长,一般选择3秒。
匝间操作:放大:放大测试波形,观察细部。
缩小:缩小测试波形,观察全部波形。
恢复:恢复到设定参数测试波形。
日期、时间、温度:日期时间:显示当前日期时间。
通用参数设置:通用参数设置中包含:电阻设置、绝缘设置、匝间设置、耐压设置。
选择任意一项都可在子窗体中对其它各项进行参数设定。
注意:在设定数值后按“确认”键才能保存数据,若只按“确认并退出”不能保存数据。
设置三相电机绕组电阻平衡度的门限值,一般设定为2 %,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
设置三相电机绝缘电阻下限门限值,一般设定为50 MΩ,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
3.匝间设置:设置匝间测试参数,按动此按钮,显示匝间测试参数设置子菜单,进行分项设置。
冲击电压:设置匝间试验冲击电压数值,按实际需要值输入,一般为2200 V,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
采样时间:设置测试系统电脑对实验数据采样的时间间隔,一般设定为10 ,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
面积比较:设置面积比较标准,一般设定为10 %,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
积差比较:设置积差比较标准,一般设定为15 %,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
比较方式:设置匝间试验方式,一般设定为2,两种比较方式都选择,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
比较周期:设置波形比较周期,一般设定为1 ,一个周期内的比较,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
4.耐压设置:设置耐压测试参数,按动此按钮,显示耐压测试参数设置子菜单,进行分项设置。
耐压电压:设置耐压试验电压,一般标准设定为1760 V,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
注意:耐压检测为有损检测,请根据实际要求设定耐压值。
耐压时间:设置耐压试验时间,一般设定为2-3s,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
漏电流:设置耐压试验合格漏电流,一般设定为20 mA,按“确认”键确定输入的数值,按“确认并退出”键退出窗口。
5.系统设置:设置测试系统工作状态,按动此按钮,显示系统设置子菜单,进行分项设置。
①帮助说明点击帮助说明,弹出子窗体对话框,查看说明书电子档。
点击子窗体菜单栏内“返回系统”选项,返回主操作界面②电阻校验点击电阻校验,弹出子窗体对话框,进行直流和绝缘的校验工作。
点击子窗体菜单栏内“返回系统”选项,返回主操作界面③ 耐压校验点击耐压校验,弹出子窗体对话框,进行耐压的校验工作。
点击子窗体菜单栏内“返回系统”选项,返回主操作界面二、工作原理2.1匝间试验及数据采集GC2020 匝间耐压测试系统高压脉冲发生器所产生的高压,对电机绕组施加一次极短时间的高压脉冲,线圈在脉冲作用下,产生自由衰减震荡,其瞬时波形的模拟信号经高速A/D转换器转换成数字信号后,传送到计算机系统进行时间、面积等参数的运算,处理结果产生波形以及数据报表,直观的对电机绕组的匝间特性进行判断显示。
2.2线圈绕组质量检查判断方法GC2020 匝间耐压测试系统由两种自动检查判断方法,用户可以根据实际情况进行组合或者单独使用,每一种判断方法均可以任意设定,修改门限数值,达到正确快速检查判断线圈品质的目的。
对于三相电动机,当电机的三个绕组质量完好时,我们认为三个电感的数值是一样的。
如果其中的某一个绕组发生了匝间短路,其电感量会发生改变,因此造成了三个震荡波形的不一致。
计算机自动对波形进行采样,并对三个波形进行对比,以此来判断绕组的好坏。
为保证电机的产品质量,客户应该同时采用两种比较方法。
2.2.1波形面积比较在任意指定的区间内,对所测线圈波形面积进行比较,判定两者面积相差程度,判定标准用百分比进行设定,计算结果在设定范围内为合格品。
区间内面积的大小,大体与线圈内的能力损耗成正比,故能以此判断能量消耗的大小。
