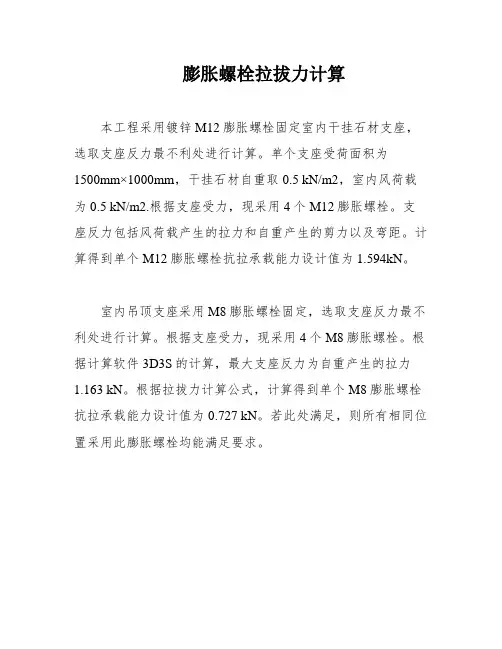

膨胀螺栓拉拔力计算

干挂石材支座反力计算

本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：

根据支座受力，现采用4个M12膨胀螺栓。

单个支座的受荷面积为1500mm×1000mm，干挂石材自重取kN/m2，室内风荷载

为kN/m2

支座反力为：

风荷载产生的拉力：N =××= kN

自重产生的剪力：V=××= KN

弯距：M=Ve=*=﹒m

. 镀锌M12膨胀螺栓拉拔力计算：

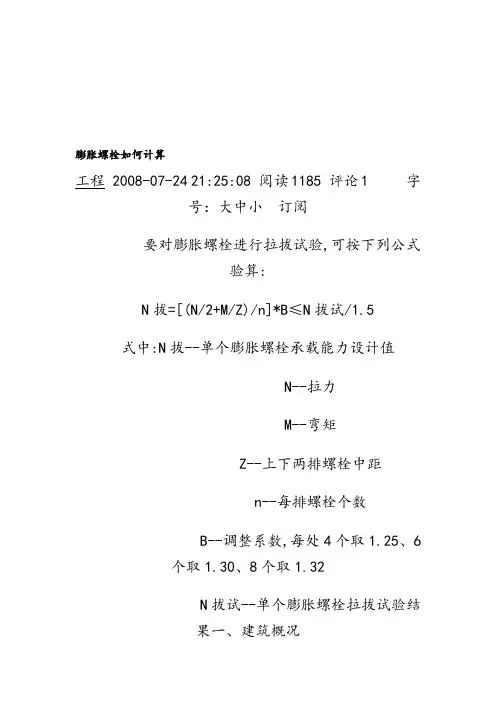

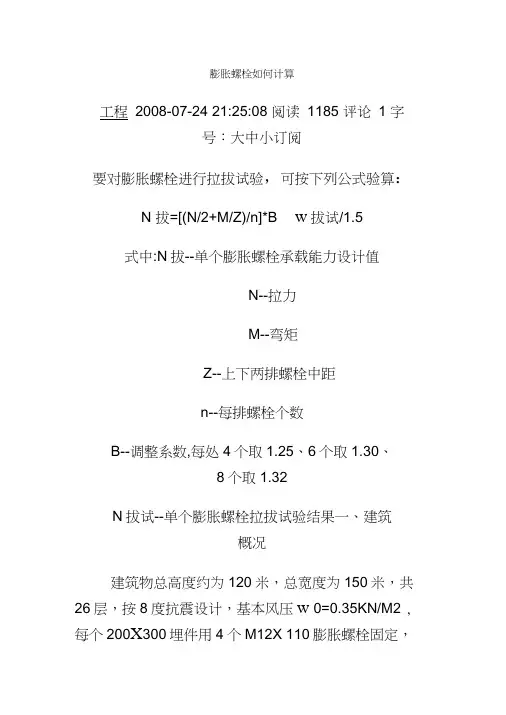

N拔=2β•(N/2+M/Z)/n

式中：N拔:单个螺栓承载能力设计值；

N: 拉力设计值（N）；

M: 弯距设计值（）；

上下两排螺栓中距(mm)；

n: 每排螺栓个数；

β:承载能力调整系数,每处4个时取、6个时取、8个时取；

N拔=2β•[N/8+(M/Z)/n]

=2××[×103/2+×106/100)/2]

= kN

即单个M12膨胀螺栓抗拉承载能力设计值为.

室内吊顶支座反力计算

本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：

计算简图(圆表示支座，数字为节点号)

根据支座受力，现采用4个M8膨胀螺栓。

根据计算软件3D3S的计算，最大支座反力为：

自重产生的拉力：N = kN

. M8膨胀螺栓拉拔力计算：

N拔=2β•(N/2+M/Z)/n

式中：N拔:单个螺栓承载能力设计值；

N: 拉力设计值（N）；

M: 弯距设计值（）；

Z:上下两排螺栓中距(mm)；

n: 每排螺栓个数；

β:承载能力调整系数,每处4个时取、6个时取、8个时取；

N拔=2β•(M/Z)/n

=2×××103/2)/2

= kN

即单个M8膨胀螺栓抗拉承载能力设计值为.
