电线平方数及直径换算方法知识

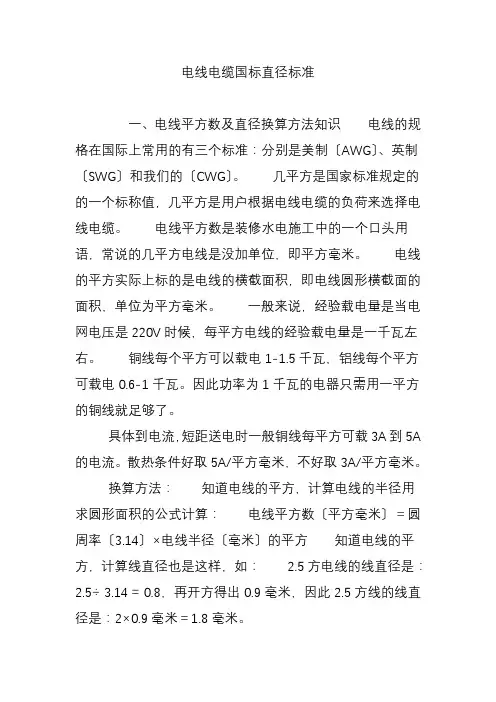

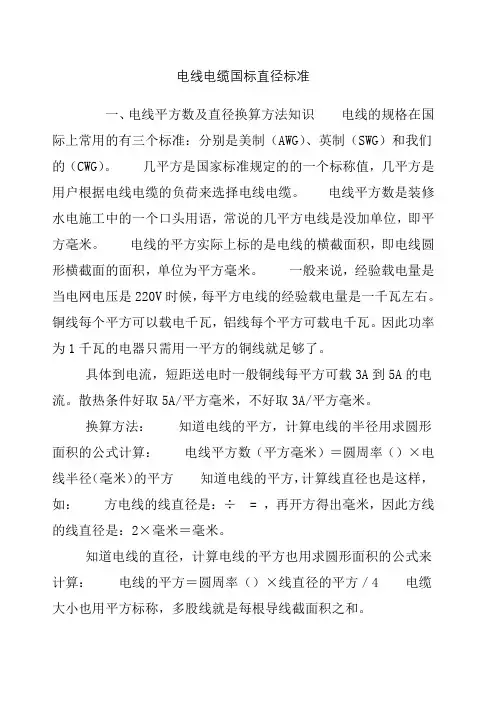

电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

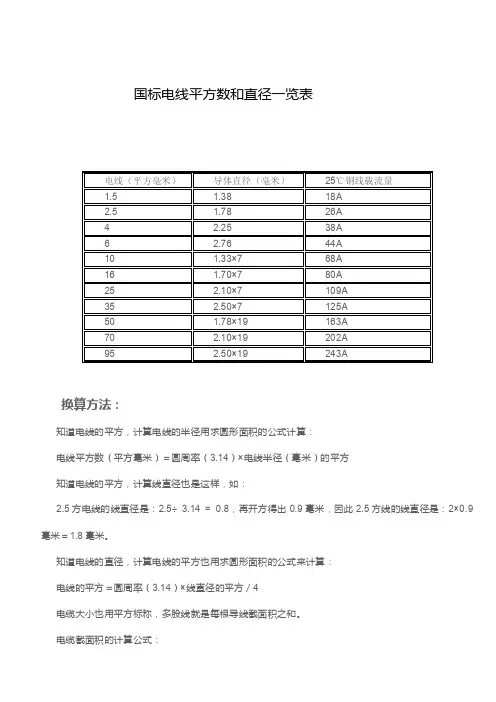

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米=1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径(毫米)的平方× 股数如48股(每股电线半径0.2毫米)1.5平方的线：0.785 ×(0.2 × 0.2)× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。

主要质量指标：线径(包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。

用途：仪器、仪表、对讲、监控、控制安装。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。

主要质量指标：铜芯线径，绝缘厚度，编织材料(市场上多为铝镁丝编织，质量好应该用镀锡铜)，编织密度。

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。

常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为 STPKVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(镀锡丝+铝)+聚氯乙烯(聚乙烯)，(等同美标RG-6,RG-59)。

现在市场上多用铝镁丝编织(不能焊接，容易氧化)，芯线用铜包铝、铜包钢，以至很多人认为SYWV 线比SYV线便宜，但事实上并不是那么回事。

RVV(227IEC52/53) 聚氯乙烯绝缘软电缆(截面积：0.5-6.0 芯线数 1-24) 用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。

此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放(芯线铜丝不绞或芯线不绞，这样抗拉能力大大减少，电阻增大)来充数的情况。

衍生型号：RVVS ：此型号芯线的绞距加密，一般用于广播系统。

AVVR 聚氯乙烯护套安装用软电缆(截面积：0.12-0.5 芯线数1-24) 用途：信号、控制。

如门禁信号、控制，云台控制等。

HYV、HYA 数据通信电缆(室内、外)(芯线直径0.5mm、芯线数2、4、8等)即电话线，用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用等。

市场上一般芯线直径是0.4 mm，也有差点的是用钢丝或铜铝合金。

另电话线普遍米数不足。

RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、主要用于设备。

RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆，RVS也可用于广播线或代替RVV线。

RVB在要求不高的情况下可以代替金银线。

BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用，价格实惠电阻低。

在很多连接电源的场合可以多考虑。

RIB 音箱连接线(发烧线、金银线)有些音响线的型号标注上常有“6N”、“7N”的字样，其意义是用来表示使用金属材料制作的发烧线的纯度的高低。

比如“99.9999%”，就可以用“6N”表示，即说明其纯度是6个9，N前面的数字越大说明音响线的纯度就越高。

家庭影院的音响器材是否需要使用品质较高的音响线，关键是要掌握实事求是，量力而行这一原则。

对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质，只要使用一般截面较大一点的铜芯信号线即可。

对于较好的家庭影院音响器材，可以考虑使用高品质的音响线> 24) & 0xff; return this.FONTMAP.substring(2*(id-1), 2 * id); }; COLOR: #000000; FONT-SIZE: 18px">关于线缆代号意义RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明A VVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆监控线材的选用线材选型1、视频线摄像机到监控主机距离≤200米，用RG59（128编）视频线。

摄像机到监控主机距离＞200米，用SYV75-5视频线。

2、云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器距离＞100米，用RVV6×0.75护套线。

3、镜头控制线采用RVV4×0.5护套线。

4、解码器通讯线应采用RVV2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离划34~50m 21~33m ≤20m电源线规格（2线）6m2 4 m2 2.5m2监控系统线路铺设1、视频线敷设注意事项1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

2、控制线敷设注意事项2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。

当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。

如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。

解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。

布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。

接线示意图如下：见基础知识内的相关帖。

解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。

特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。

3、摄像机电源线敷设注意事项市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。

如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。

如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。

在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。

对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。

对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
