九年级物理电学专题训练一、电路的基本概念与组成部分1. 题目下列物体中，属于导体的是（）A. 橡胶B. 铁丝C. 塑料D. 干木棒解析：导体是容易导电的物体，常见的导体包括金属、人体、大地、石墨等。
在选项中，铁丝是金属，金属是导体，而橡胶、塑料、干木棒都属于绝缘体，不容易导电。
所以这题答案是B。
2. 题目一个完整的电路包括电源、______、开关和导线四部分。
解析：一个完整的电路包括电源（提供电能）、用电器（消耗电能）、开关（控制电路的通断）和导线（传输电能）四部分。
所以这里应填“用电器”。
二、电流、电压和电阻1. 题目关于电流的方向，下列说法正确的是（）A. 在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B. 在导电溶液中有可能是正离子定向移动形成电流，所以电流的方向不能确定C. 不论何种导体，电流的方向都规定为正电荷定向移动的方向D. 电流的方向总是从电源的正极流向负极解析：A选项，在金属导体中是自由电子定向移动形成电流，但电流方向规定为正电荷定向移动的方向，所以自由电子定向移动方向与电流方向相反，A错误。
B选项，在导电溶液中，正离子定向移动方向就是电流方向（规定正电荷定向移动方向为电流方向），B错误。
C选项，不论何种导体，电流的方向都规定为正电荷定向移动的方向，C正确。
D选项，在电源外部，电流从电源正极流向负极，在电源内部，电流从负极流向正极，D错误。
所以答案是C。
2. 题目一节干电池的电压是______V，家庭电路的电压是______V。
解析：一节干电池的电压是1.5V，家庭电路的电压是220V。
3. 题目有一段导体，当它两端的电压为2V时，通过它的电流为0.1A，它的电阻是多少？当它两端的电压为4V时，通过它的电流是多少？解析：根据欧姆定律R = (U)/(I)，当U = 2V，I = 0.1A时，R=(2V)/(0.1A)=20Ω。
当U'=4V时，因为电阻是导体本身的一种性质，与电压和电流无关，所以电阻R = 20Ω不变，此时电流I'=(U')/(R)=(4V)/(20Ω)=0.2A。
电学基础训练

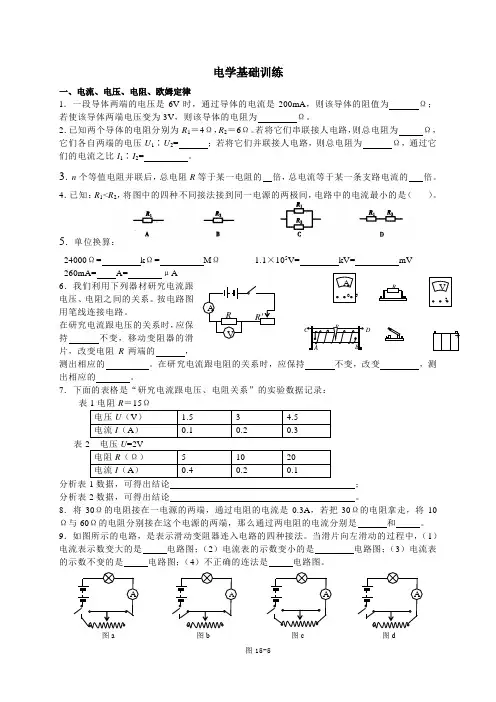

电学基础训练一、电流、电压、电阻、欧姆定律1．一段导体两端的电压是6V 时，通过导体的电流是200mA ，则该导体的阻值为 Ω；若使该导体两端电压变为3V ，则该导体的电阻为 Ω。
2．已知两个导体的电阻分别为R 1＝4Ω，R 2＝6Ω。
若将它们串联接人电路，则总电阻为 Ω，它们各自两端的电压U 1∶U 2= ；若将它们并联接人电路，则总电阻为 Ω，通过它们的电流之比I 1∶I 2= 。
3．n 个等值电阻并联后，总电阻R 等于某一电阻的 倍，总电流等于某一条支路电流的 倍。
4．已知：R 1<R 2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是（ ）。
5．单位换算：24000Ω= k Ω= M Ω 1.1×105V= kV= mV 260mA= A= μA 6．我们利用下列器材研究电流跟电压、电阻之间的关系。
按电路图用笔线连接电路。
在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R 两端的 ，测出相应的 。
在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 。
7．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：表分析表数据，可得出结论 ； 分析表2数据，可得出结论 。
8．将30Ω的电阻接在一电源的两端，通过电阻的电流是0.3A ，若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源的两端，那么通过两电阻的电流分别是 和 。
9．如图所示的电路，是表示滑动变阻器连入电路的四种接法。
当滑片向左滑动的过程中，（1）电流表示数变大的是 电路图；（2）电流表的示数变小的是 电路图；（3）电流表的示数不变的是 电路图；（4）不正确的连法是 电路图。
D图a 图d图c 图b图15-510．如图15-6，开关合上前，滑动变阻器的滑片P 应移至 端。
当滑片从中点开始（此时灯泡正常发光）向右移动时，变阻器连入电路的阻值变 ，电路中的电流变 ，灯泡亮度变 。
初中物理电学力学专题训练题(含答案)
力学专题一、填空题(每空1分，共26分)1．用托盘天平称物体质量时，物体应放在天平的_______盘中，如果发现指针偏向分度盘的左侧，应该_______(填“增加”或“减少”)砝码．2．自行车车轮的外表面都有凹凸不平的花纹，这是为了_______，菜刀的刀刃要做得很薄，这是为了_______．3．在百米跑训练中，测得一短跑运动员起跑后5 s跑完34 m，即可达到最大速度11 m/s，以后保持这一速度跑完全程，则这名运动员这次百米跑的成绩(时间)是_______s，他百米跑的平均速度为_______m/s．4．沿直线运动的物体在一直线上的两个力作用下，其运动的速度越来越小，那么这两个力的合力大小一定_______零．(选填“大于”“小于”“等于”)，合力的方向与运动的方向_______．5．木块的密度是0.6 g/cm3，冰块的密度是0.9 g/cm3，若它们的体积相等，都漂浮在水面上，则木块受到的浮力_______冰块受到的浮力，木块露出水面的体积_______冰块露出水面的体积．(选填“大于”“小于”“等于”)6．下列实物属于哪种简单机械：(1)操场上旗杆顶端的小轮属于_______(2)码头上起重机吊钩上方的铁轮属于_______ (3)家用缝纫机的脚踏板属于______7．将以下做法中用到的主要物理知识分别填在题后的横线上(简要写出物理知识的内容)拦河坝总是下部宽上部窄_______ 用吸管将杯中的饮料吸入口中_______ 自行车的轴承上要经常加油_______ 把斧柄的一端在水泥地面撞击几下，斧头就牢牢地套在斧柄上___________8．汽车如果空载和满载时都以相同的速度行驶，空载时具有的动能_______满载时的动能，停在山顶上的卡车具有的重力势能_______该车在山下时具有的重力势能．(填“大于”“等于”或“小于”)9．把一个空杯子底朝上竖直按入水中，随着杯子没入水中深度的增加，杯中空气的压强_______体积_______．10．甲、乙两支完全相同的试管，内装密度相等的同种液体，甲管竖直放置，乙管倾斜放置，两管液面相平，如图所示，设液体对两试管底的压强分别为p甲和p乙，则p甲____p乙(填“大于”“等于”或“小于”)11．用50 N的水平拉力拉着重为200 N的小车沿水平道路在1 min内前进60 m，则拉力做的功为_______J，拉力的功率为_______ W．12．某高层楼房中，五楼水龙头出水口的水的压强是2.5×105 Pa，那么比它高12 m的九楼的出水口的水的压强是_______，比它低12 m的底楼水龙头出水口的压强是_______Pa．(g ＝10 N/kg)二、选择题(每题3分，共36分)13．甲同学把耳朵贴在长铁管的一端，乙同学在另一端敲一下铁管，甲同学听到两次响声，这是因为( )A．声音有反射现象B．声音在空气中比在铁中传播的快C．声音有折射现象D．声音在空气中比在铁中传播的慢14．放在水平桌面上静止不动的电视机，受到彼此平衡的两个力是( )A．电视机受到的重力和桌面对电视机的支持力B．电视机受到的重力和电视机对桌面的压力C．桌面对电视机的支持力和电视机对桌面的支持力D．桌面受到的重力和电视机对桌面的压力15．用1 m的玻璃管做托里拆利实验，下面几种情况中对管内水银柱竖直高度有影响的是( )A．玻璃管的粗细B．玻璃管的长短C．实验所在的高度 D．玻璃管插入水银槽的深度16．如图所示的三只相同的烧杯分别放有质量相等的煤油、水、硫酸，根据液面高度判断盛硫酸的是( )A．甲杯B．乙杯C．丙杯D．无法判断17．三个分别用铜、铁、铝制成的正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强大的是( )A．铜立方体B．铁立方体C．铝立方体D．三个一样大18．有一人用一滑轮组分别将1000 N和2000 N的物体匀速提高相同的高度，动滑轮重200 N，绳重及摩擦都不计，则在上述两种情况中( )A．人做的额外功相等B．滑轮组的机械效率相等C．人做的总功相等D．人做功的功率相等19．下列各现象中不属于惯性现象的是( )A．刹车时，人的身体向前倾B．放入水中的铁球很快沉入水底C．汽车关闭发动机后，车还会向前运动一段距离D．锤头松了，用力将锤柄撞击固定物，使锤头紧套在柄上20．下列工具或仪器中属于省力杠杆的是( )21．用手握住汽水瓶，汽水瓶并不滑落，这是因为( )A．手的握力大于汽水瓶的重力B．手的握力等于汽水瓶的重力C．手给汽水瓶的摩擦力大于瓶的重力D．手给汽水瓶的摩擦力等于瓶的重力22．两手对拉一弹簧秤，它的示数是10 N，这两手的拉力分别为( )A．5 N，5 N B．10 N，10 N C．0 N，0 N D．20 N，20 N23．如图所示，原来静止的物体A在水平拉力F作用下沿水平面做直线运动，速度逐渐增大，则拉力F( )A．一定大于阻力F f B．一定等于阻力F fC．可能等于阻力F f D．可能小于阻力F f24．两个完全相同的容器中分别盛有质量相等的水和酒精，如图所示．下列说法正确的是( )A．两容器底受到的压力相等B．液面下深度相同的两处a、b所受液体的压强相等C．盛水容器底部受到的压强较大D．盛水容器底部受到的压强较小三、实验题(每题7分，共14分)25．把从图所示实验中观察到的弹簧秤和量筒的示数记录在表格中，并计算出相应的物理量．(g＝9.8 N/kg)物重(N) 物体在水中弹簧秤的示数(N) 物体受到的浮力(N)物体排开水的体积(m3)物体排开的水重(N)26．在做“研究杠杆平衡条件”的实验中，挂钩码前，使杠杆在水平位置平衡，实验中只有10个相同的钩码，杠杆上每格等距，当在A点挂上4个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请在图中画出两种设计方案．四、计算题(每题8分，共24分)27．一木块浮在水面上，露出水面的体积为32 cm3，把露出水面的部分截去后，原水下部分又有24 cm3体积露出水面，求：(1)木块的体积．(2)木块的密度．28．有一个形状不规则的物体，用弹簧秤测得物体在空气中的重力为G，然后把它全部浸入密度为p0的液体中，测出物体在液体中的重力为G′，求：(1)此物体的体积V；(2)此物体的密度;(3)若将一个与它的体积相同的物体用绳子将它们捆在一起，放在原来的液体中恰好悬浮，求另一物体的密度．29．某人乘坐出租车在平直的公路上匀速行驶，出租车的牵引力为3000 Ｎ，下表为他乘车到达目的地的车费发票，求：(1)出租车行驶的时间．(2)出租车的速度．电学专题一、填空题(每空1分，共15分)1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ ．2．如图2所示的电路中，定值电阻R2为10 ，闭合开关S前后干路中总电流的比为2∶3，则R1的阻值为_______．图2 图43．标有“2.5 V 0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______．4．如图所示的电路，用电器的电阻R0＝30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ ．5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．6．如图6所示的圆环是由阻值R、粗细均匀的金属丝制成的．A、B、C三点将圆环分成三等份(每等份电阻为1/3R)，若将其中任意两点连入电路，则连入电路的电阻值为_________．图6 图77．如图7所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题(每题3分，共45分)8．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )A．2∶1 B．1∶2 C．2∶9 D．9∶29.如图9所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( ) A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路如图9 如图910．如图10所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．将两只滑动变阻器按图11所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端如图11 如图1212．在图12所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3D．使灯L2工作，只闭合开关S3也可图1314．如图所示，电磁铁P和Q通电后( )A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断( )A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 min D．30 min 17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( )A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段B．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于( )A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( )22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 AC．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．四、实验题(14分)26．测定标有“3.8 V”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)五、计算题(11分)27．某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少？(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小．力学答案：1．左增加2．增大摩擦力增大压强3．11 s 9.09 m/s4．大于相反5．小于大于6．定滑轮动滑轮费力杠杆7．液体压强随深度增大而增大大气压强的作用减小摩擦力由于惯性8．小于大于9．增加减少10．等于11．3000 5012．1.3×105 Pa 3.7×105 Pa13．D 14．A 15．C 16．C 17．A 18．A 19．B20．A 21．D 22．B 23．A 24．A25．1.96 0.98 0.98 1×10-4 0.9826．略27．128 cm3 0.75×103 kg/m328．略29．5 min 96 km/h电学参考答案1．1.2 52．203．18 C 0.75 W 45 J4．6 0～305．甲乙甲6．2R/97．变小不变变小8．D 9．D 10．A 11．D 12．C 13．C 14．B 15．B 16．A 17．A 18．B 19．D 20．B 21．C 22．C23．略 24．略 25．略26．(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27．(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联R＝48.4。
2019中考力学、电学基础巩固练习(包含答案).doc
2019中考力学、电学巩固练习1.如图所示，物重为G的物体静止在粗糙的水平地面上，_____F ■ G用大小为10 N的力水平向左拉，物体静止不动，这个物体厂I U |z/Z/zzZ A/Z/ZZZ所受到的摩擦力为 ___ X；当把拉力F增大为15 N时，物体向左做匀速直线运动，此时物体受到摩擦力的大小为________ N；当把拉力尸增大为20 N时，则物体受到的摩擦力为____ No撤去拉力，木块继续向左运动，这是由于木块具有2.冬天的北方，人们常用狗拉雪橇，一条狗用1507的水平拉力拉着重1000N的雪橇在雪面上匀速地向东前进，速度为2m/s,雪橇受到的重力和___________ 是一对平衡力，雪橇受到地而摩擦力的大小是 ______ N,方向向_________ ；若雪橇加速前进，则它受到地而摩擦力的大小是 __________ No若将雪橇上的货物卸下100N,马拉着车匀速行驶，则马对车的水平拉力 _____ （选填“变大”、“不变”或“变小”）。
3.如图所示，木板B放在粗糙的水平面上，木块A放在B的上Uf,A 的右端通过一不可伸长的轻绳固定在直立墙壁上，用大小为10N的水平力F向左拉动B,使B以lm/s的速度做匀速运动,这时绳水平拉力为T,则A受到水平向_____ （填“左”或“右”）的摩擦力，当增大拉力F时，拉力T 将______ （选填“变大”、“变小”或“不变”）。
4.如图所示，在水平拉力F的作用下重200N的物体A沿水平桌面做匀速直线运动，弹簧秤B的示数为20N,则拉力F的大小为 ___ N,物体A与水平桌而的摩擦力大小为 ___ No5.如图甲所示，水平地面上有一长方体木块，小深用水平推力F把木块向前推动，此过程中，推力F和木块前进的速度v的大小随时间t的变化情况分别如图乙、丙所示。
在0〜Is 内，推力对木块做功为 ______ J,在1〜3s内，木块受到________ N的摩擦力，5、6s内物块受到的推力摩擦力（选填“ < ”、“〉”或“二”）6.如图所示，在水平桌面的右端固定一定滑轮，轻质小盘通过一根绕过定滑轮的绳子与放在桌面上质量为0.2kg的木块相连.当小盘内放有重为0.3N祛码时，木块未被拉动，这时木块受到的摩擦力大小为N；当小盘内放有重为0.4N的码时,木块正好作匀速运动，这时木块受到的滑动摩擦力大小为 ____ N；当小盘内放上重为0.6N祛码时，小盘拖动木块运动，在小盘落到地面后，木块由于—继续运动。
基础训练九年级物理

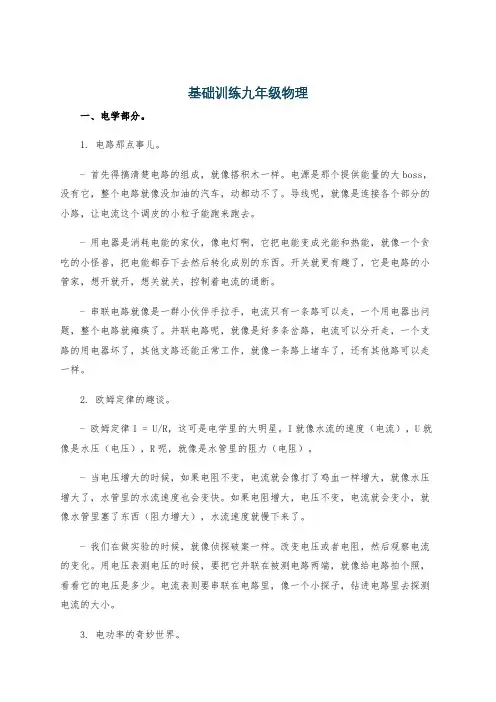

基础训练九年级物理一、电学部分。
1. 电路那点事儿。
- 首先得搞清楚电路的组成，就像搭积木一样。
电源是那个提供能量的大boss，没有它，整个电路就像没加油的汽车，动都动不了。
导线呢，就像是连接各个部分的小路，让电流这个调皮的小粒子能跑来跑去。
- 用电器是消耗电能的家伙，像电灯啊，它把电能变成光能和热能，就像一个贪吃的小怪兽，把电能都吞下去然后转化成别的东西。
开关就更有趣了，它是电路的小管家，想开就开，想关就关，控制着电流的通断。
- 串联电路就像是一群小伙伴手拉手，电流只有一条路可以走，一个用电器出问题，整个电路就瘫痪了。
并联电路呢，就像是好多条岔路，电流可以分开走，一个支路的用电器坏了，其他支路还能正常工作，就像一条路上堵车了，还有其他路可以走一样。
2. 欧姆定律的趣谈。
- 欧姆定律I = U/R，这可是电学里的大明星。
I就像水流的速度（电流），U就像是水压（电压），R呢，就像是水管里的阻力（电阻）。
- 当电压增大的时候，如果电阻不变，电流就会像打了鸡血一样增大，就像水压增大了，水管里的水流速度也会变快。
如果电阻增大，电压不变，电流就会变小，就像水管里塞了东西（阻力增大），水流速度就慢下来了。
- 我们在做实验的时候，就像侦探破案一样。
改变电压或者电阻，然后观察电流的变化。
用电压表测电压的时候，要把它并联在被测电路两端，就像给电路拍个照，看看它的电压是多少。
电流表则要串联在电路里，像一个小探子，钻进电路里去探测电流的大小。
3. 电功率的奇妙世界。
- 电功率P=UI，它表示电流做功的快慢。
就像跑步比赛，有的选手跑得快（电功率大），有的选手跑得慢（电功率小）。
- 一个100W的灯泡比一个40W的灯泡亮，是因为100W的灯泡电功率大，在相同时间内消耗的电能更多，转化成的光能也就更多。
- 计算电能的时候，我们用W = Pt，就像计算一个人干活的总量一样。
如果一个电器的功率是500W，工作了2小时，那么它消耗的电能就是500W×2h = 1000Wh = 1度电。
苏科版九年级物理 电学基础专项练习及练习题(附答案)难度适中
（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： + + …… +欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷知识结构电功定义：电流所做的功公式：单位：·测量：电能表电功率定义：电流在单位时间内所做的功公式：单位：测量：方法一：原理主要器材：电能表、秒表用电器的功率额定功率实际功率电热焦耳定律内容表达式电热的利用和危害W UItJ kW hPWtUIWPWtQ I Rt=⎧⎨⎪⎪⎩⎪⎪===⎧⎨⎪⎩⎪⎧⎨⎩⎧⎨⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪=⎧⎨⎩⎧⎨⎪⎩⎪⎧⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪()2（二）解题方法汇总1、利用欧姆定律进行计算步骤：（1）根据题意画出电路图，看清电路的组成（串联还是并联）——分析连接方法（2）明确题目给出的已知条件、未知条件——知道有什么、求什么（3）针对电路类型（串、并），联系欧姆定律进行分析——核心分析（4）列式求解例：如图所示的电路中，电阻R1的阻值是10Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为。
2、如何判断电压表、电流表的示数变化（1）明确电路的连接方式和各元件的作用（2）认清滑动变阻器的连入阻值（3）弄清电路图中电表测量的物理量（4）分析电路的总电阻怎样变化和总电流的变化情况（5）最后综合得出电路中电表示数的变化情况例：如图所示电路中，电源电压恒定，R 0为定值电阻，R 为滑动变阻器，闭合开关S 后，在滑动变阻器滑片P 左滑的过程中（ ）A.电流表A 1的示数变小B.电流表A 2的示数变大C.电压表示数变小D.电灯的亮度变暗3、滑动变阻器滑片移动时，电表的示数变化范围问题关键是要讲变化问题变成不变问题，化繁为简。
最好的初中物理电学部份专题训练总结
初中物理电学部份专题训练一（基础概念部份）第五章电路和电流一、物体带电：物体具有的性质，即带了电，或说带了电荷。
使物体带电的方式：（1）（2）。
二、两种电荷：自然界只有两种电荷：（1）用摩擦过的所带电荷是正电荷；（2）用摩擦过的所带电荷是负电荷。
三、电荷间的彼此作用：一、同种电荷彼此；二、异种电荷彼此。
四、电荷量：电荷的叫电荷量，用符号表示；电荷量的国际单位是，用符号表示。
五、摩擦起电的原因：物体的带电是由于的结果，取得电子的物体由于而带电；失去电子的物体由于而带电。
摩擦起电并非是了电，只是从一个物体到了另一个物体。
六、电流：的移动形成电流。
维持电路中有持续电流的条件：（1）；（2）。
人们规定定向移动的方向为电流的方向。
按这个规定，在电源外部，电流是从电源的动身，流向电源的。
金属导电靠的是，其运动方向与规定的电流方向。
七、电源：一、电源是能够提供的装置。
二、从能量角度看，电源是将的能转化为能的装置。
八、导体、绝缘体：一、的物体叫导体，如金属、石墨、人体、大地和酸、碱、盐的水溶液等。
二、的物体叫绝缘体，如橡胶、玻璃、陶瓷、塑料、油、纯水等。
3、导体容易导电的原因：在导体中存在着大量的电荷。
4、绝缘体不容易导电的原因：绝缘体中的电荷几乎不能。
五、导体与绝缘体之间没有严格的界限，在必然条件下可以彼此。
（如：烧红了的玻璃就是导体）九、电路和电路图：一、电路：把、、用连接起来组成的的路径。
二、用电器：也叫负载，是利用来工作的设备，是将能转化成能的装置。
3、导线：连接各电路元件的导体，是电流的通道，可以输送。
4、开关：控制通断。
五、通路：电路闭合，处处连通，电路中有电流。
六、开路：因电路某一处断开，而使电路中没有电流（除开关外是故障）。
7、短路：电流未通过而直接回到电源的现象（相当于电路缩短）。
八、短路的危害：可以烧坏电源，损坏电路设备引发火灾。
九、电路图：用表示电路连接情况的图。
十、串联电路1、概念：把电路元件连接起来。
初中物理电学基础提升练习(附答案)
电学专题训练一. 填空题1. 求电功的公式是__________；计算通电导体放出的热量, 公式是________。
要用焦耳定律计算电功, 必须满足条件_______________________________。
2．在串联电路中, 电功率和电阻成________, 电阻大的用电器功率________。
3．在并联电路中, 电功率和电阻成________, 电阻大的用电器功率________。
4．一电阻两端电压3V, 通过的电流为0.2A, 则其电功率为________, 通电1分钟, 在其横截面上通过的电量是_________, 电功________。
如果两端电压为6V, 则其电功率为________（电阻保持不变）。
5．一个标有“2.5V, 0.25W”的白炽灯, 正常工作时通过的电流为_________, 电阻_________, 如果两端电压为2V, 则电功率为_________（电阻保持不变）, 如果两端电压为3V, 可能造成的后果是_________。
6．某用电器通过的电流为0.1A, 电阻为2500Ω, 则每秒放出的热量________, 通电10分钟, 放出的量为________。
7．两电阻串联, R1=10Ω, R2=15Ω, 电源电压为6V, 则电流为________, R1的电功率为________, R2的电功率为________, 总功率为________。
8．两电阻串联, R1=8Ω, R2=15Ω, R1的电功率为2W, 则通过R1和R2电流为________, R1上电压为________, R2的电压为______, 电功率为______。
9．两电阻R1, R2串联, 通过电流为0.2A, R1电功率2W, 则R1电阻为______, R1两端电压为______。
若R2电阻为100Ω, 则R2两端电压为______, R2的电功率为________。
10．两电阻并联, R1=10Ω, R2=15Ω, 电源电压为6V。
九年级物理电学基础题及答案
九年级人教版初中物理电学基础1电脑显示屏表面比它下面的电脑桌表面有更多的灰尖是因为（D）A．显示屏是用具有吸附灰尘能力软强的材料制成的B．房间里灰尘的自然堆积C．显示屏工作时．显示屏表面温度较高D．显示屏工作时．显示屏表面带电，容易吸附灰尘2.用丝绸摩擦过的玻璃棒能吸引纸屑，如图所示，此现象说明（C）A．物质是由分子组成的B．分子间存在着吸引力C．带电体能吸引轻小物体D．分子是带电的粒子3．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（C）A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上一般情况下，原子内部原子核上带的正电荷和电子带的负电荷是相等的，整个原子对外不显电性，称为中性；（2）物体带正电，就说明多余正电荷，物体带负电，就说明多余负电荷；带电体接触时，发生转移的是只有电子，也就是负电荷．解答：解：质子和原子不会发生转移，发生转移的只有电子，或者酸碱盐水溶液中发生转移的是阴阳离子．甲带的是正电，所以甲是缺少电子的，因此在和不带电的乙相互接触的时候，乙的电子会转移给甲，从而乙也缺少了电子，带上了正电．故选C．4．某淀粉厂生产车间发生爆炸，造成多人死伤的重大事故．据专家现场勘查初步分析，事故原因可能是车间粉尘爆炸所致．“粉尘爆炸”产生的原因是由于悬浮于空气中的粉尘（B）A．相互电中和时所发生的爆炸B．遇火源燃烧引起的连续爆炸C．自燃而引起的爆炸D．相互摩擦产生电火花而引起的爆炸粉尘爆炸是指悬浮于空气中的可燃粉尘触及明火或电火花等火源时发生的爆炸现象．可燃粉尘爆炸应具备三个条件，即粉尘本身具有爆炸性；粉尘必须悬浮在空气中并与空气混合到爆炸浓度；有足以引起粉尘爆炸的热能源．解答：解：根据爆炸的概念，可燃性气体或易燃物的粉尘在空气中的含量达到爆炸极限时，遇到明火就会剧烈燃烧，导致有限空间里气体的体积急剧膨胀，从而引起爆炸，故选B．5..现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（D）A．B一定不带电，C带正电B．B可能带正电，C带正电C．B一定带正电，C带负电D．B可能不带电，C带负电①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；②带电体可以吸引轻小物体；③解题时，根据小球间的作用关系并结合A球带负电这个已知条件判断．解答：解：已知A带负电，C和A互相排斥，根据同种电荷相排斥，所以C带负电；又因为A和B互相吸引，根据异种电荷相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电．所以B可能不带电，C带负电．故选D．7 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（B）A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电分析：（1）人们规定，用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；（2）电荷间的相互作用规律是：同种电荷相排斥，异种电荷相吸引．解答：解：题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球排斥，说明棒与小球带同种电荷，即小球也带负电．故选B．8下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（B）A．B．C．D．同种正电荷之间相互排斥，两球应该远离．不符合题意．B、正、负异种电荷之间相互吸引，两球相互靠近．符合题意．C、同种负电荷相互排斥，两球应该远离．不符合题意．D、正、负异种电荷之间相互吸引，两球相互靠近．不符合题意．故选B．9．下列关于电路的说法中，正确的是（）A．一般电路中，开关一定连接在靠近电源正极的位置B．几盏灯总是同时亮、同时灭，这两盏灯必定是串联的C．用一只开关同时控制两盏灯，这两盏灯必定是并联D．在连接电路的过程中，开关应该断开串联的各电路元件相互影响；并联的各电路元件互不影响；（2）在连接电路的过程中，为了避免因连接时可能出现短路现象，开关一定处于断开状态．解答：解：A、开关在电路中的作用是控制电路通断的，与开关是否靠近电源正极一端无关，故A不正确；B、串联和并联电路上的几盏灯都可以同时亮、同时灭，所以这两盏灯不一定是串联的，故B不正确；C、在串联电路中，开关控制整个电路；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路．所以一只开关可以同时控制两盏灯，这两盏灯不一定是并联，故C不正确；D、在电路的连接过程中为了避免出现短路现象，开关在连接过程中开关应该是断开的，故D正确；故选D．10．下列哪些电路元件工作时，不受电流方向的影响（）A．手电筒中的小灯泡B．发光二极管C．电动机D．电压表A、灯泡是利用电流的热效应工作，没有电流方向的要求，故A符合题意；B、发光二极管具有单向导电性，只允许电流从二极管的正极流入，负极流出．故受电流方向的影响；C、电动机的转动方向与电流方向和磁场方向有关；故受电流方向的影响；D、电压表使用时电流必须从正接线柱流入，负接线柱流出；故受电流方向的影响．故选A．11．如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是（）A．B．C．D．了解干电池的结构，知道中间的铜帽是电池的正极处，手电筒内部的灯泡后端是与灯丝相连的焊接点．（2）电池应该串联连接，即将干电池的正极与另一个干电池的负极相连．解答：解：A 图是将两节干电池的正负极相连，并干电池正极对准灯泡的焊接点，所以A选项正确；B 图是将两节干电池的负极相连，所以B选项错误；C 图是将两节干电池的正极相连，所以C选项错误；D 图中两节干电池的正负极相连，但干电池正极没有与灯泡的焊接点相连，所以D选项错误．故选A．12．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是( B )A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic13．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是( D )A.0.8AB.0.16AC.0.52AD.1.28A14 下列仪器为电流表的是（）D．A．B．C．15根据电流表表盘符号为“A”，电压表表盘符号为“V”，电能表上的kw•h及滑动变阻器铭牌上的电阻单位“Ω”可作出判断．解答：解：由图可知：A、表盘符号为“A”，“A”是电流单位，所以是电流表；B、表盘符号为“V”，“V”是电压单位，所以是电压表；C、表盘单位是kw•h，kw•h是电能单位，所以是电能表；D、由铭牌上电阻单位“Ω”可知是滑动变阻器．故选A．16某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏考点：电流表的使用；电压表的使用．分析：由于电压表的电阻很大，因此电压表必须并联在电路中，否则电流会形成开路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路．解答：解：电压表与灯泡串联后与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，即电路形成电源短路，故电压表不会烧坏，而电流表会被损坏，电流表烧坏后，电压表测量电源电压．故选A．A．考点：电流表的使用．分析：使用电流表时要注意：电流表要和被测用电器串联；让电流从正接线柱流入，从负接线柱流出；被测电流不能超过电流表的量程；绝对不允许不经过用电器直接把电流表接在电源的两极上．解答：解：A、图中电流表与灯L串联，连接方法正确，故A是正确的；B、图中电流表的正、负接线柱接反了，故B错误；C、图中电流表直接并联在电源的两极上，而且正、负接线柱接反了，故C错误；D、图中电流表直接并联在电源的两极上，开关闭合后会烧坏电流表，故D错误．故选A．18在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小这是一个并联电路，先判断两个电流表测量哪个小灯泡的电流，再根据电流表读数进行判断．解答：解：（1）这是一个最基本的并联电路，有两条支路组成，电流表A1测量灯L1的电流，电流表A2测量灯L2的电流；（2）电流表A1选择的是0～0.6A量程，分度值是0.02A，指针指在0.4A后面第5个小格上，读数为0.4A+0.02A×5=0.5A；（3）电流表A2选择的是0～3A量程，分度值是0.1A，指针指在1A刻度上，因此读数为1A；（4）综上，灯L1的电流小于灯L2的电流．故选C．19如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是：（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值为了减少误差，应进行多次测量．仅仅测量一次就下结论，是不符合规律的得出的．解答：解：仅仅测量一次就下结论，具有偶然性，是不符合规律的得出的，故A、整理器材，结束实验，不符合题意；B、分析数据，得出结论，不符合题意；C、换用不同规格的小灯泡，再测出几组电流值，这样符合实验的要求，能够使最终的结论更具普遍性，符合题意；D、换用电流表的另一量程，再测出一组电流值，会使误差增大，不符合题意．故选C．20如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A．I a=I d B．I a＞I d C．I a＞I b D．I d＞I c图1 21如图甲是李刚同学探究并联电路的电流规律时使用的电路图．实验中他用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙．已知L 1的电阻大于L 2的电阻．下列选项中三处电流均正确的是（ ）A ．I A =0.5A IB =0.3A IC =0.8AB ．I A =0.5A I B =0.8A IC =0.3AC ．I A =0.3A I B =0.5A I C =0.8AD ．I A =0.8A I B =0.3A I C =0.5A1. 如图1所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。
初三物理电学基础辅导练习
初三物理电学基础辅导练习及答案一、基础知识1、电荷及其检验（1）自然界只存在种电荷，即电荷和电荷。
被丝绸摩擦过的玻璃棒带的电荷叫做电荷；被毛皮摩擦过的橡胶棒带电荷。
摩擦起电是由于通过摩擦，使。
所以，摩擦起电不是人类创造了电，只是是电荷发生了移动而已。
（2）验电器可以检验物体是否。
电荷量是指的多少，其单位是。
（3）一个电子带的电荷量为，这是带电体所带的电荷，因此也称之为电荷，用e来表示。
（4）通常情况下，原子的原子核所带的电荷与核外电子所带的电荷数量，因此整个原子呈。
2、导电的物体叫做导体，例如：；的物体叫做绝缘体，例如：。
金属导体是靠来导电的。
导体善于导电的原因是导体内部有；绝缘体不善于导电的原意是绝缘体内部。
3、电流的形成是由于电荷发生了移动。
发生这种移动的电荷，可以是电荷，也可以是电荷，或者是此两者同时发生定向移动形成。
人们规定，电荷定向移动的方向为电流的方向。
因此，电源外部的电流方向是从极流向极。
4、电路上要有电流，必须是：①电路是电路；②电路上要用。
化学电池中的干电池的碳棒是电池的极，锌筒是极。
这种电池的电流总是由极流到极的。
5、电路由这些部分组成：、、和等。
6、手电筒的按键是手电筒这个电路中的，起到作用。
7．物体有吸引的______性质，就说该物体带了电。
电荷间相互作用是:同种电荷相互_______,异种电荷相互_______.8．自然界只存在______种电荷，用毛皮摩擦过的橡胶棒带的是______电，与另一个带负电的物体将相互______。
9．验电器带电时，两金属箔片张开的原因是______。
10.跟丝绸摩擦过的玻璃棒带____电荷，如果用这根玻璃棒接触带电的验电器,验电器金属箔张开角度减小,则验电器原来带的是______电荷11．有A、B两个带电体，若A与B能相互吸引，而A又能与带正电物体C相吸，那么B一定是带______电，B与C一定能相互______。
12．下面说法正确的是[ ]A．能够吸引轻小物体，是带电体具有的一种性质B．与橡胶棒摩擦过的毛皮带负电C．正电荷一定比负电荷的电量多D．要使物体带电，只有用摩擦的方法13．一个物体接触带正电的验电器的金属球时，若验电器的金属箔先合拢后又逐渐张开，则可判断，该物体是[ ]A．带负电B．带正电C．不带电D．带正、负电都可能14．原子的中心是______，带______电，核外有绕核运动的______，带______电。
初中物理必做的8道电学经典基础计算题(附答案)(精编)(K12教育文档)
初中物理必做的8道电学经典基础计算题(附答案)(精编)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理必做的8道电学经典基础计算题(附答案)(精编)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理必做的8道电学经典基础计算题(附答案)(精编)(word版可编辑修改)的全部内容。
初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中，当S 1闭合,S2、S 3断开时,电压表的示数为6 V ，当S 1、S 3断开，S 2闭合时，电压表的示数为3 V.求：（1）电源电压是多少？(2）当S 1、S 3闭合，S 2断开时,电压表的示数为多少？2、图2所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U,请根据表盘读数回答下列问题：⑴L 1两端的电压U 1是多大?⑵L 2两端的电压U 2是多大？⑶L 1、L 2串联的总电压U 是多大?⑷电源电压是多大?二、欧姆定律计算： 3、如图3所示,R 1=10,R 2=15,电流表示数是1A ，求：(1）R 1中电流I 1和R 2中I 2各是多大？(2)电压表的示数是多大？图1图24、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0。
5 A 。
求电阻R 1、R 2的阻值。
三、电功、电功率、焦耳定律计算：5、如图5所示电路,电源电压为4．5V,R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω,电流表量程为0~0．6A ，电压表量程为0～3V.求：（1）滑动变阻器允许接入电路的阻值范围；(2）正常工作时整个电路消耗的最大功率.6、某电热水瓶的铭牌如下表所示。
初三物理期末复习1-电学综合
初三物理期末复习-电学综合基础训练1．如图所示电路，电源电压不变。
闭合开关，电路正常工作，一段时间后，灯L熄灭。
若电路中仅有一处断路，且只发生在电阻R或灯L上。
为检测电路故障，以下方案不可行的是（）A．将电压表并联在灯L两端B．将电流表依次串联接入a、b、c点C．用与R阻值相同且完好的灯L0替换电阻R D．用与L规格相同且完好的灯L0替换灯L12342．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如题图所示。
通电后，电动车可行驶，但小动物无法转动。
用电压表进行检测，记录如表所示。
则电路中的故障是（假设导线连接良好，电路只有一处故障）（）V ab V bc V cd6V0V0VA．行驶定时器断路B．旋转开关断路C．旋转定时器断路D．旋转电动机断路3．在楼房竣工通电前，电工通常要检查家庭电路的安装是否存在故障。
常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安的照明电路中每个支路的情况，如图所示。
当只闭合S、S1时，L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。
由此可以判断（）A．L2所在的支路短路B．L3所在的支路正常C．L1所在的支路断路D．各支路均完好4．小珠利用电压表、电流表、电压为6V的电源、滑动变阻器以及五个阻值不同的定值电阻探究“电流与电阻的关系”，实验得到定值电阻I﹣R关系图象如题图所示，分析图象可知（）A．实验中电压表示数恒为6V B．电压一定时，通过导体的电流与其电阻成正比C．电压表量程选用“0～3V”最合适D．电流表量程选用“0～3A”最合适5．小明在家中学习，用一台功率为88W的电风扇吹风，它正常工作时的电流为A。
如图是小明家的电能表图片，家中只有这台电风扇正常工作2h，则电能表的转盘转过转；若电风扇的电机线圈电阻为100Ω，其正常工作时转化为机械能的功率为W。
5. 6.6．为了防止电流过大导致用电器核心部件烧毁，很多用电器都装有保险管（如图甲所示），图乙与图丙是两个熔断电流为“10A”和“20A”的某种型号“保险管”的截面图（保险丝的材料和长度相同），那么图保险管的熔断电流为“20A”。
初中物理系列专题复习-力学、电学综合知识梳理与专题训练附解析
初中物理系列专题复习-力学、电学综合知识梳理与专题训练附解析力学部分一、运动和力1.牛顿第一定律与惯性牛顿第一定律的内容一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
惯性物体具有保持原来运动状态不变的性质。
2.二力平衡及条件二力平衡如果一个物体在两个力的作用下能保持静止状态或匀速直线运动状态，我们就说这两个力平衡。
二力平衡的条件大小相等、方向相反、作用在同一物体上、在同一条直线上。
3.二力平衡的应用判断标准：物体处于静止或匀速直线运动状态（或同时满足二力平衡的四个条件）。
结论：物体一定受到平衡力。
4.平衡力和相互作用力的异同点平衡力和相互作用力的对比相同点：两个力等大、反向、共线。
不同点：平衡力作用在同一物体上；相互作用力作用在两个物体上。
二、压强和浮力1.增大或减小压强的方法压强等于单位面积上所受到的压力，压强的大小与压力和受力面积的大小有关。
增大压强：增大压力或减小受力面积。
减小压强：减小压力或增大受力面积。
2.液体和气体压强的规律液体压强的规律：液体内部向各个方向都有压强；同一深度处向各个方向的压强都相等；液体的压强与液体的密度有关。
大气压强的规律：随着高度的增加压强越来越小；液体的沸点随压强的增大而升高。
3.阿基米德原理浸在液体中的物体受到向上的浮力，浮力的大小等于它排开的液体所受的重力；这一原理对于气体同样适用。
4.物体的浮沉物体的浮沉取决于重力与浮力的大小关系，重力大于浮力，将下沉；重力等于浮力，漂浮或悬浮；重力小于浮力，将上浮，上浮的最终结果是漂浮。
三、功和功率、简单机械、机械效率1.做功的两个必要因素2.功、功率的概念及有关计算3.有用功、总功、机械效率4.探究影响动能大小的因素5.杠杆（1）支点、动力、阻力、动力臂、阻力臂是杠杆的五要素。
（2）支点：杠杆绕着转动的点。
（3）力臂：指从支点到力的作用线的距离。
（过支点向力的作用线画垂线就是力臂，垂足要落在力的作用线上）杠杆的分类：省力杠杆：动力臂大于阻力臂动力小于阻力省力、费距离费力杠杆：动力臂小于阻力臂动力大于阻力费力、省距离等臂杠杆：动力臂等于阻力臂动力等于阻力不省力、不费力6.探究：杠杆的平衡条件（1）杠杆平衡：杠杆静止不动或匀速转动。
初三物理：电学和力学基础题汇总
初三物理电学、力学基础题汇总班级__________ 姓名_________1．滑动变阻器是通过改变 来改变电阻的. (1)滑动变阻器上标着“20Ω、1A ”的含义是 ___________________________________ ；2．如图1所示的电路里，在圆圈a 、b 、c 上连接适当电表，使灯L 1和L 2并联且能发光，那么a 应是 表；b 是 表；c 是 表．3．某同学在做“用电流表测电流”的实验中，所用电路图2如图甲所示，按电路图正确连接电路并接通开关S 后，电流表A 1、A 2的计数如图乙，则A 1读数是 A ；A 2的读数是 A ；那么R 1：R 2= ．4． 图3所示的电路中，电压U 不变，开关K 闭合后，下列说法在图正确的是 （ ）A．电流表的读数增大 B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小5．在图4a 所示电路中，当闭合开关后，两个电压表指针偏转均为图4b 所示，则电阻R 1和R 2两端的电压分别为 （ ）A ．4.8V ，1.2VB ．6V ，1.2VC ．1.2V ，6V D ．1.2V ，4.8V6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．由上述实验器材，可以完成的研究课题是（ ）A ．只有①B ．只有②C ．①和②D ．①、②和③7．如图5所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R 是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时，R 的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 ．(选填“增大”或“减小”)．8．如图6所示电路，闭合开关S 后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V ，灯L 1的电阻为16Ω，灯L 2的电阻为12Ω，则甲电表的示数为 ，乙电表的示数为 ．图1 图2 图4 图5 图7图8图39．如图7所示的电路中，电源电压为2V 保持不变，电阻R 1＝5Ω，R 2＝10Ω．当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ．10．如图8是R 1和R 2两个电阻中的电流随它们两端电压变化的I —U 图象．从图象可知，电阻R 1 R 2（选填“＜”、“＞”或“＝”）．11．关于公式R=U I，下列说法正确的是 （ ） A ．导体的电阻与导体两端的电压成正比B ．导体的电阻与通过导体的电流成反比C ．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D ．导体的电阻与导体两端的电压和通过导体的电流都无关12．如图9所示，当开关S 闭合，甲、乙两表是电压表时，示数之比U 甲：U 乙=3：2，当开关S 断开，甲、乙两表都是电流表时，则两表的示数之比I 甲：I 乙为 （ ）A. 2：1B. 3：1C. 2：3D. 1：313．如图10所示的电路，电源电压不变，当开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数从6V 变化到2V ，同时观察到电流表的示数从0.5A 变化到1A ．定值电阻R 0阻值和电源电压分别为 （ ）A ．4Ω 8VB ．6Ω 12VC ．8Ω 10VD ．16Ω 10V14．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图11所示的一个图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小15．小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就 热了．(填“不”或“更”)．16．某家用电能表上标有“220V 10A 3000R ／kWh ”字样，当家中用电器全部工作时，电能表1min 转了60转，由此可估算出该家所有用电器的总功率为 W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W 以下的用电器．17．把标有“6V 3W ”和“6V 6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W ．18．如图12所示，已知电源电压保持4.5V 不变，电压表量程0～3V ，滑动变阻器R 的最大阻值20Ω，小灯泡L 标有“2.5V 1.25W ”的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω. 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W. 19．有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则( )图9 图10 图11 图12A ．乙灯的灯丝电阻一定比甲灯的大B ．乙灯两端的电压一定比甲灯两端的大C ．电流通过乙灯做的功一定比甲灯的多D ．相同时间内乙灯消耗的电能一定比通过甲灯的多20．在图13所示的电路中，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片P 的位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V ，则关于该电路，下述判断正确的是 （ ）A ．电源电压是2VB ．灯泡的额定功率是1WC ．若滑片再向右滑动，灯泡有可能被烧毁D ．若滑片再向右滑动，电流表示数将减小，电压表示数将增大21．电工师傅常用一只标有“220V 40W ”的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图14所示．当只闭合S 、S 1时L 0不亮；当只闭合S 、S 2时，L 0和L 2都呈暗红色；当只闭合S 、S 3时，L 0正常发光．由此可以判断 （ ）A ．L 1所在的支路短路B ．L 2所在的支路断路C ．L 3所在的支路短路D ．各支路均完好22．如图15甲所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A 端移到B 端的过程中，能表示测力计示数与水平位置关系的是如图14-5乙中的（ ）23．电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是 （ ）24．小明同学在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压是2.5V ，电路原理图和实物图如图所示．按实验要求，他测出了一组实验数据，并记录了小灯泡亮度的变化情况，结果如下表所示：图13图14甲 A B C D乙（1）请你用笔画线代替导线，将实物图连接完整．则小灯泡额定功率是 W ．（2）闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零．移动滑动变阻器滑片，发现电流表和电压表指针不随着发生变化，则可能的原因是 ．（3）改正电路后进行实验，测得某次实验结果如图13-8所示，此时电流表的示数为 A ，电压表的示数为 V ．（4）在实验（3）中，你认为该同学的实验操作不妥之处是 ，改进的办法是 ．还可以发现小灯泡的电阻随温度的升高而 ．（5）小明完成实验整理好器材离开后，他的伙伴小刚接着做同样的实验，小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想有下面几种可能：A ．可能是灯丝断了B ．可能是变阻器断路C ．可能是小灯泡短路D ．可能是电流表断路 根据小刚的猜想，借助图中电流表和电压表验证小刚的猜想，将电压表、电流表示数情况填入下表．定功率．他仔细观察电路，发现电源电压为6V ，请你帮小刚设计一个电路，把电路图画在虚线框内．按照新设计的电路图，在测定小灯泡的额定功率时，应调节滑动变阻器，使电压表读数为 V ．25．将一铁丝钳断后，剩余部分的密度 ，将氧气瓶中的氧气用去一部分，剩余氧气的密度 ．26．用一个2.5L 的瓶子装满食用调和油，油的质量为2kg ，由此可知这种油的密度为 kg/m 3；油用完后，若用此空瓶来装水，则最多可装 kg 的水．27．啄木鸟用它的喙敲击树干时，听声音就知道有没有害虫住在里面．它的喙很尖，啄木时能减少了与树木之间的 ，从而增大对树木的 ，这样就利于将树木啄破，取出害虫食之．28．水平桌面上放一质量为100g 、底面积为75cm 2的圆柱形茶杯(杯的厚度不计)杯中有10cm 深的水，则水对杯底的压强为 Pa ，桌面对杯子的支持力为 N ，杯子对桌面的压强为 Pa （g 取10N/kg ）．29．火柴可以点燃，也可以擦燃．前者是用 的方法使火柴燃烧起来，后者是用 的方法使火柴燃烧起来，这两种方法都可以用来改变物体的 ．30．如图18所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打，当塞子跳起来时，瓶内会出现雾，这是因为瓶内的空气推动瓶塞 时，内能 ，温度降低，使水蒸气液化成小水珠．31．有一台汽油机在一个工作循环中消耗了10g 汽油(热值为4．6×107J ／kg)，这些汽油完全燃烧产生的热量是 J ．若这台汽油机的效率为30％，则一个工作循环中输出的有用机械能为 J ．图13-8 图1832．一太阳能热水器水箱内装有质量为80kg 的水，经太阳晒2h 后，温度从20℃升高到50℃所吸收的热量是 J ，这是用 的方法增加了水的内能．33．甲、乙两种物体的质量之比是1：3，体积之比是2：5，则它们的密度之比是( )A ．5：6B ．6：5C ．2：15D ．15：234．观察右边曲线，是A 、B 两种物质的质量m 与体积V 的关系图像，由图像可知，A 、B 两种物质的密度ρA 、ρB 和水的密度ρ水之间的关系是 （ ）A ．ρB >ρ水>ρA B ．ρB >ρA >ρ水C ．ρA >ρ水>ρBD ．ρ水>ρA >ρB35.下图中的铡刀、瓶盖起子、手推车、铁锨都属于杠杆，其中费力杠杆是（ ）36．某人用如图19所示的滑轮组匀速提起260N 的物体，所用的力为100N ，物体提高1m ．则下列说法中正确的是 （ ） A ．拉力做的有用功是100J B ．拉力做的总功是260JC ．滑轮组的机械效率是65%D ．物体上升过程中动能转化为势能37．如图20所示，杠杆AOB 的A 端挂重为G A 的物体，B 端挂重为G B 的物体时，杠杆处于平衡状态，若AO=BO ，杠杆自身重力不计．则( )A ．G A =GB B ．G A <G BC ．G A >G BD ．无法判断37．“研究杠杆平衡条件”的实验可采用图21所示的装置．实验前，应调节横杆AB 在水平位置平衡，这样做的好处是 ；若当时观察到B 端偏低，可将B 端螺母向 边调．若实验时在E处挂三只质量均为50g 的钩码，则在C 点应挂 只钩码杠杆才能平衡；若C 点不挂钩码，改在D 点用弹簧测力计拉，为使杠杆平衡，这时弹簧测力计的最小读数应为 N ，拉力的方向应 ． 38．如图22所示，轻质杠杆OA 中点悬挂一重G=60N 的物体，在A端施加一竖直向上的力F ，杠杆在水平位置平衡，则F= N ；保持F的方向不变，将杠杆从A 位置匀速提到B 位置的过程中，力F 将 （填“变大”、“不变”或“变小”）．39．把一铁块放在火炉上加热一段时间后，下列物理量中不变的是 （ ）A ．铁块的体积B ．铁块的比热容C ．铁块的内能D ．铁块的密度40．火箭是用液态氢作为燃料的，这是因为液态氢具有的优点是 （ ）A ．比气态氢易燃烧B ．传热本领较小C ．热值较大D ．热膨胀较小图19 图21 图20 图22。
初三物理电学基础练习题
1.如下图，闭合开关S ，电路正常工作，过了一段时间后，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是〔〕A. 电阻R断路B. 电阻R短路C. 灯泡L短路D.灯泡L断路改：假设两只电表的示数都变大，那么选〔〕2. 如下图电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是〔〕A. L1断路B. L2断路C.电流表断路D. 电流表短路3. 在“探究串联电路中电流大小的关系〞实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是：〔〕A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流4. 在如下图的电路中，闭合开关S，灯L不亮，电压表有示数．电路中各处均接触良好．〔1〕请写出发生上述现象的三个可能原因：①＿＿＿＿＿＿②＿＿＿＿＿③___＿＿_____．〔2〕为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况．假设电流表有示数，说明上述现象产生的原因是 _________ 〔写出一个可能原因〕；假设电流表无示数，说明上述现象产生的原因是 _________ ．〔3〕小明同学准备用一根导线并连接在电阻R两端，根据灯泡能否发光进一步确定原因．此操作方案是否可行，请说明理由 _________ ．５．如下图的电蚊拍，具有灭蚊和照明等功能。
当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
以下电路设计符合要求的是６．如下图电路，当开关S 闭合后，L1、L2均能发光，电流表、电压表均有示数.过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是A. L1灯丝断了B. L2短路C. L3灯丝断了D. L4短路E.电流表烧坏7.如下图电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变C．L1的亮度增大，电流表示数不变 D．L1亮度增大，电流表示数变小8. 箱子外表上有A、B、C三个接线柱，其内部有一个电源，一个电阻，还有局部导线．小梦用如图乙的小灯泡对其内部连接情况进行了研究，记录情况如下表．请在图甲中画出内部接线的电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理 电学力学基础训练
力学部分
1. 下列过程中，有一个力的作用效果与其他三个不同类，它是（ ）
A . 把橡皮泥捏成不同造型
B . 进站的火车受阻力缓缓停下
C . 苹果受重力竖直下落
D . 用力把铅球推出
2. 下图是描述地球上不同位置的人释放手中石块的四个示意图，图中的虚线表示石块下落的路径，则对石块下落路径的描述最接近实际的示意图是（ ）
A.
B. C.
D.
3. 如图所示，质量分别为m1,m2的两个物体甲与乙放在表面光滑且足够长的木板
上，随木板一起以水平向右的相同速度沿同一直线做匀速直线运动，当木板突然停
止时，以下说法正确的是（ ）
A. 若m1>m2，甲将与乙发生碰撞
B. 若m1<m2，甲将与乙发生碰撞
C. 只有当m1=m2，甲与乙才不会碰撞
D. 无论甲与乙的质量关系如何，它们始终不会碰撞
4. 如图所示：在研究浮力的大小时，将浮于水面的盆子慢慢向下按，用力越大，盆子浸入
水中的部分越多。
根据以上事实，下列猜想最符合研究目的的是
A.用力越大，物体排开水的体积越大
B.液体密度越大，物体所受浮力越大
C. 物体排开水越多，所受浮力越大
D. 物体的体积越大，所受浮力越大
5. 我国公安部规定：小汽车驾驶员和前排的乘客都应在胸前系上安全带，这主要是为了减轻下列哪种情况出现时可能对人身造成的伤害（ ）
A. 倒车
B. 车速太慢
C. 突然起动
D. 紧急刹车
6. 如图所示，在竖直平面内用轻质细线悬挂一个小球，将小球 拉至A 点，使细线处
于拉直状态，由静止开始释放小球，不 计摩擦，小球可在A 、B 两点间来回摆动. 当
小球摆到B 点 时，细线恰好断开，则小球将 （ ）
A. 在B 点保持静止
B. 沿BE 方向运动
C. 沿BC 方向运动
D. 沿BD 方向运动
7. 小阳用8N 的力水平推着一辆购物车匀速前进，突然发现前面有障碍，他马上用20N 的水平力向后拉购物车，使其减速。
购物车减速过程中（ ）
A. 受到的摩擦力是28N B 受到的合力是28N
C. 受到的摩擦力是. 12N
D. 受到的合力是12N
8. 小华同学酷爱滑板运动，在他玩滑板的过程中，关于几个力学问题的思考，下列说法正确的是（ ）
A. 玩滑板时尽量降低重心是为了增加板对地的压力
B. 滑板底部安装轮子是利用了滚动代替滑动可以减小摩擦力
C. 滑板在地面滑行是因为人和滑板具有惯性，当惯性消失，滑板就停下来
D. 人对滑板的压力和滑板对人的支持力是一对平衡力
9.修建铁路时，将铁轨铺设在枕木上而不是直接铺设在地面上，是为了（ ）
A. 减小压力
B. 增大压力
C. 减小压强
D. 增大压强
10. 下图所示的装置中不是利用连通器原理工作的是（ ）
11. 如图所示，底面积相同的甲、乙两容器，装有高度、质量均相同的不同液体，
则它们对容器底部压强的大小关系正确的是（ ）
A. P 甲＞P 乙
B. P 甲＜P 乙
C. P 甲 =P 乙
D. 条件不足，无法判断
12. 如图所示是一种水翼船，船体下安装了水翼。
当船在高速航行时，水面下的水翼会使船体整体抬高从而减小水对船体的阻力。
则水翼安装正确的是：（ ）
13. 如图4甲所示，重为5N 的铁块吸附在竖直放置足够长的磁性平板上，在竖直向上拉力F 的作用下铁块沿直线竖直向上运动。
铁块运动过程中速度v 的大小随时间t 变化的图像如图4乙所示。
若铁块受到的摩擦力为2N ，下列说法正确的是（ ）
A.磁性平板对铁块的吸引力等于5N
B. 在0～6s 内拉力F 等于5N
C. 在2～6s 内拉力F 等于7N
D. 在0～2s 内拉力F 等于7N
14. 一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示. 图上画出了几
个力的方向，你认为鸡蛋所受浮力的方向应是（ ）
A. F 1
B. F 2
C. F 3
D. F 4
15. 一个质量为50g 的鸡蛋悬浮在密度为1.02×103kg/m 3的盐水中静止不动，关于鸡蛋此
时受到的浮力的大小，下列说法正确的是（ ） g 取10N/kg.
A. 大于0.5N
B. 小于0.5N
C. 等于0.5N
D. 无法确定
16. 下列有关潜艇的说法，正确的是（ ）
A. 潜艇上浮靠的是升力
B. 潜艇在海面下上浮时浮力增大，下沉时浮力减小
C. 潜艇在悬浮和漂浮时都处于平衡状态，因此所受浮力相等
D. 潜艇在海面下上浮和下沉所受浮力不变，改变的是潜艇的重力
17. 如图所示，当弹簧测力计吊着圆柱体，从底部接触水面开始缓慢到完全没入水中到底部A 的过程中，以下能表示圆柱体所受浮力F 浮与浸入水中深度h 关系的图象是（ ）
A. B. C. D.
A ．茶壶
B ．锅炉水位计
C ．
盆景的自动给水装置
D ．乳牛自动喂水器
水位计
18. 在如图所示的“探究浮力大小与哪些因素有关”的实验中，可以探究物体所受浮力大小与物体排开液体的体积有关的是图中的（）
A. 甲和丙
B. 甲和乙
C. 乙和丁
D. 丙和丁
第18题图第19题图第20题图
19. 把体积相同的三个小球A、B、C放入同种液体中，静止后的位置如上图所示，它们所受的浮力最小的是（）
A. A球
B. B球
C. C球
D. 无法确定
20. .两个完全相同的容器中，分别左盛有甲、乙两种液体，将完全相同的两个小球分别放入容器中，当两球静止时，液面相平，球所处的位置如上图所示，甲、乙两种液体对容器底的压强大小分别为P甲、P乙，则它们的关系是（）
A．P甲< P乙B．P甲> P乙C．P甲= P乙D．无法确定
电学部分
21. 开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改
接到BC两点，发现电压表无示数．产生这种现象的原因是（）
A．灯L2的灯丝断了B．开关S处开路
C．BC段之间发生短路D．AB段之间发生短路
22. 如图所示的电路中，电源电压不变，当开关S由闭合变为断开时，下列说法正确的是（）
A．电流表A1、A2的示数都变小
B．电流表A1的示数不变，A2的示数变小
C．灯泡L1亮度变暗，电路消耗的总功率变小
D．灯泡L2亮度不变，电路消耗的总功率变大
23. 如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1
闭合S2断开时，电压表读数变为3V，灯泡Ll和L2两端电压分别是（）
A．3V和4.5V B．3V和1.5V C．3V和3V D．1.5V和4.5V
24. 关于导体的电阻，下列说法正确的是（）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
25. 如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）
A．电流表A的示数变小
B．电压表Vl的示数不变
C．电压表V2的示数变大
D．电压表Vl与电压表V2的示数之和保持不变
26. 如图所示的电路图中，电源电压一定，闭合开关，滑动变阻器的滑片P从中点向上移动的过程中，以下说法正确的是（）
A．电流表示数变大，电压表示数不变
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数变大
D．电流表示数变小，电压表示数变大
27. 在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）
A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6v
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
28. 现有两个灯泡L1、L2，L1标有“6V、3W”字样，L2没有标记，实验测得L2的电阻为6Ω．将L1、L2串联接在某一电路中，两灯L1、L2均能正常发光（忽略温度对电阻的影响），下列计算结果正确的是（）A．该电路两端的总电压为9V
B．灯L2的额定功率为3W
C．相同时间内，灯L1、L2消耗的电能之比W1﹕W2=2﹕1
D．相同时间内，灯L1、L2产生的热量之比Q1﹕Q2=1﹕1
29. 将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，
R1：R2=2：5．通电一段时间后，R1、R2产生的热量之比为（）
A．2：5 B．5：2 C．4：25 D．25：4
30. 关于家庭电路的下列做法，不符合安全用电常识的是（）
A．发现有人触电，应首先切断电源
B．检修电路故障时，应尽量在通电情况下作业
C．有金属外壳的用电器，金属外壳一定要接地
D．为了保证电路安全，家里尽量不要同时使用多个大功率电器
31. 图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险
丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原
因是（）
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了。
