(物理)初三物理电与磁试题经典及解析

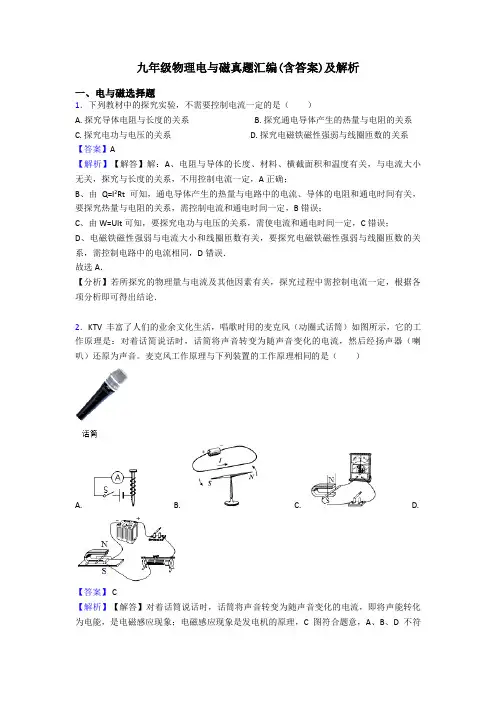

九年级物理电与磁真题汇编(含答案)及解析
九年级物理电与磁真题汇编(含答案)及解析一、电与磁选择题1.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解:A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A正确;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B错误;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C错误;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D错误.故选A.【分析】若所探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.2.KTV丰富了人们的业余文化生活,唱歌时用的麦克风(动圈式话筒)如图所示,它的工作原理是:对着话简说话时,话简将声音转变为随声音变化的电流,然后经扬声器(喇叭)还原为声音。
麦克风工作原理与下列装置的工作原理相同的是()A. B. C. D.【答案】 C【解析】【解答】对着话筒说话时,话筒将声音转变为随声音变化的电流,即将声能转化为电能,是电磁感应现象;电磁感应现象是发电机的原理,C图符合题意,A、B、D不符合题意。
故答案为:C。
【分析】A、通电是电磁铁有磁性,断电时无磁性;B、奥斯特实验说明电流的周围有磁场;C、电磁感应现象:闭合电路的一部分导体在磁磁场里做切割磁感线的运动时,导体中就会产生电流的现象;D、磁场对通电导体由力的作用。
3.以下探究实验装置中,不能完成探究内容的是()A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B选项能探究,但不符合题意;C、如图,该实验电路中电流大小不能改变,所以不能研究电磁铁磁性的强弱与电流大小的关系.故符合题意;D、如图,此时电路是闭合,导体在磁场中做切割磁感线运动时,能产生感应电流,D能探究,故不符合题意.故选C.【分析】(1)磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引;(2)据奥斯特实验可知,通电导线周围存在着磁场;(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关;(4)闭合电路的部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,该现象叫电磁感应现象.4.探究影响电磁铁磁性强弱的因素时,按图所示电路进行实验,观察到电磁铁甲吸引大头针的数目比电磁铁乙多,此实验说明影响电磁铁磁性强弱的因素是()A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解:由图知,甲、乙两线圈串联,所以通过甲、乙两线圈的电流相等;甲的线圈匝数明显比乙的线圈匝数多,实验观察到电磁铁甲吸引大头针的数目比乙多;所以此实验说明电磁铁的磁性强弱与线圈匝数有关.故选A.【分析】要解决此题,需要掌握电磁铁磁性强弱的因素.知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关;同时要掌握串联电路中的电流特点,知道串联电路中电流相等.掌握转化法在此实验中的应用.5.如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,闭合开关S,下列判断正确的是()A. 小车受到电磁铁斥力作用,向右运动B. 小车受到电磁铁引力作用,向左运动C. 只将滑片P向右移动,电磁铁磁性增强D. 只将电源正负极交换,电磁铁磁性减弱【答案】B【解析】【解答】解:AB、电流从电源的正极流出,根据安培定则可知,通电螺线管的左端是N极,右端为S极,小车上的磁铁左端为N极,异名磁极相互吸引,小车受到了一个向左的吸引力,小车就会向左运动.故A错误,B正确;C、滑片P向右移动,连入电路的电阻增大,电源电压不变,电流减小.在线圈匝数和铁芯不变时,电流减小,电磁铁的磁性减弱.故C错误;D、把电源的正负极对调,将电源的正负极对调,可以改变电磁铁的极性,但不能改变磁性强弱,故D错误.故选B.【分析】(1)先根据安培定则(用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极)判断出通电螺线管的南北极,然后根据磁极间的相互作用(同名磁极相互排斥,异名磁极相互吸引)判断出小车的受力方向,从而得出小车的运动方向.(2)电磁铁磁性强弱的影响因素:电流大小、线圈匝数多少、有无铁芯.电流越大,匝数越多,有铁芯时电磁铁的磁性越强.6.下列说法中不正确的是()A. 甲图中,当接通电源时金属杆由静止开始向左运动,若磁场方向保持不变,改变电流方向,金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图,此装置使电能转化为机械能C. 丙图中,当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图,此装置使机械能转化为电能【答案】A【解析】【解答】解:AB、图AB有电源,是电动机的工作原理图,是根据通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关,若磁场方向保持不变,改变电流方向,金属杆由静止开始向右运动,此装置使电能转化为机械能,故A错误,B正确;C、感应电流的方向与导体运动方向和磁感方向有关,如果只改变一个因素,则感应电流的方向改变,当导体棒不动、磁体向右运动,相当于磁体不动,导体棒向左运动,故当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反,故C正确;D、丁图没有电源,是发电机的工作原理图,此装置使机械能转化为电能,故D正确.故选A.【分析】(1)通电导体在磁场中受到力的作用,受力方向与两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.(2)电动机是利用通电导体在磁场中受到力的作用,此装置使电能转化为机械能;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,感应电流的方向与导体运动方向、磁感线方向有关.发电机就是根据电磁感应原理制成的,此装置将机械能转化为电能.7.下列四幅图中,解释不合理的是()A. 甲图,说明电流的周围存在磁场B. 乙图,闭合开关后,小磁针N极将顺时针偏转C. 丙图,发电机应用了磁场对电流的作用D. 丁图,说明电流相同时,线圈匝数越多,电磁铁磁性越强【答案】C【解析】【解答】解:A、该实验是奥斯特实验:当导线中通过电流时,小磁针发生偏转,实验现象表明电流周围存在磁场,即电生磁,这个现象叫做电流的磁效应,选项A正确;B、闭合开关,通电螺线管中的电流方向由右侧流入,根据安培定则可知,螺线管的右端是N极,左端为S极,则小磁针N极将顺时针偏转,选项B正确;C、线圈在磁场中转动切割磁感线,从而产生感应电流,知识发电机的原理,选项C错误;D、由图可知,两个电磁铁是串联的,则通过两个电磁铁的电流相同.在电流相同的情况下,匝数多的电磁铁吸引的大头针数目多,表明线圈匝数越多,磁性越强,选项D正确.故选:C.【分析】甲图:小磁针会发生偏转是受到了磁场的作用,而磁场是由电流产生的;乙图:根据右手螺旋定则先判断出通电螺线管的N极,然后根据磁感线方向判断出小磁针N极的指向;丙图:发电机应用了电磁感应原理;丁图:电磁铁的磁性强弱与线圈匝数多少有关:当电流相同时,线圈的匝数越多,电磁铁磁性越强.8.如图,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与图中F的方向相同()A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上,右手握住螺线管,四指指尖向上,大拇指指向左端,因此左端是N极,右端是S极,磁感线向左;导线中电流向里,左手手心向右,伸直的四指指尖向里,大拇指向上,因此导线受到向上的力,故A错误;B.与A中相比,就是导线中电流方向相反,因此导线受到力的方向也相反,即向下,故B 正确;C.与B中相比,就是线圈上电流方向相反,因此导线受力的方向相反,即向上,故C错误;D.电路中没有电源,电磁铁就没有磁场,因此导线不会受力,故D错误。
初三物理电与磁测试卷有答案(附解析)
初三物理电与磁测试卷有答案一、选择题(共18道总分36分)1、通电直导线的周围存在磁场,若将~根长导线沿一个方向绕成螺线管,插入铁芯后,就制成了一个电磁铁。
关于电磁铁的磁性强弱,以下说法正确的是【】A.电磁铁的磁性强弱与线圈匝数无关B.电磁铁的磁性强弱与电流大小无关C.导线绕成螺线管后,每匝线圈产生的磁场相互抵消,故磁性减弱D.导线绕成螺线管后,每匝线圈产生的磁场相互叠加,故磁性增强2、图5是条形磁体的磁感线分布,图中的E、F、P、Q四点,磁场最强的是A.E点B.F点C.P点D.Q点3、电流磁效应的发现,首次揭开了电与磁的联系,而电磁感应现象的发现则进一步揭示了电与磁的联系,开辟了人类的电气化时代.下列最先发现电磁感应现象的科学家是()A.法拉第B.奥斯特C.安培D.沈括4、如图所示是一手压电筒,按压手柄,塑料齿轮带动线圈内磁性飞轮高速旋转,使灯泡发光。
下列四图中与这一过程的工作原理相同的是()5、电话有许多种,现在人们应用的磁感式电话的话筒主要应用了()A.电流的热效应B.电流的化学效应C.电流的磁效应D.电磁感应现象6、如图所示,有两根外形一样的钢棒,当钢棒如图甲放置时,不能看到a、b 相互吸引;当如图乙放置时,能看到a、b相互吸引,由此可知()A.a不是磁铁,b是磁铁B.a是磁铁,b不是磁铁C.a、b都是磁铁D.无法判断7、公交IC卡是我市市民出行的好帮手。
IC卡在刷卡机上刷过时,刷卡机的检测器就会产生感应电流,便可读出IC卡上的信息。
下列图中各电器的工作原理与IC卡刷卡时原理相同的是()A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是()A.电铃是利用电流的磁效应来工作的B.奥斯特实验说明了通电导线周围有磁场C.电动机是利用通电线圈在磁场中转动的原理来工作的D.发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中,正确的是A.磁场看不见、摸不着,所以我们无法通过一些现象来认识它B.相互吸引的两磁极是同名磁极C.通电导线周围磁场的方向与电流方向有关D.电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析,正确的是()A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、(经典题)下列设备中与发电机工作原理相同的是()A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中,利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时,按如图电路进行实验,每次实验总观察到电磁铁A吸引大头针的数目均比B多。
初三物理电与磁的技巧及练习题及练习题(含答案)含解析
初三物理电与磁的技巧及练习题及练习题(含答案)含解析一、电与磁选择题1.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.2.如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,闭合开关S,下列判断正确的是()A. 小车受到电磁铁斥力作用,向右运动B. 小车受到电磁铁引力作用,向左运动C. 只将滑片P向右移动,电磁铁磁性增强D. 只将电源正负极交换,电磁铁磁性减弱【答案】B【解析】【解答】解:AB、电流从电源的正极流出,根据安培定则可知,通电螺线管的左端是N极,右端为S极,小车上的磁铁左端为N极,异名磁极相互吸引,小车受到了一个向左的吸引力,小车就会向左运动.故A错误,B正确;C、滑片P向右移动,连入电路的电阻增大,电源电压不变,电流减小.在线圈匝数和铁芯不变时,电流减小,电磁铁的磁性减弱.故C错误;D、把电源的正负极对调,将电源的正负极对调,可以改变电磁铁的极性,但不能改变磁性强弱,故D错误.故选B.【分析】(1)先根据安培定则(用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极)判断出通电螺线管的南北极,然后根据磁极间的相互作用(同名磁极相互排斥,异名磁极相互吸引)判断出小车的受力方向,从而得出小车的运动方向.(2)电磁铁磁性强弱的影响因素:电流大小、线圈匝数多少、有无铁芯.电流越大,匝数越多,有铁芯时电磁铁的磁性越强.3.如图是关于电磁现象的四个实验,下列说法正确的是()A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解:A、图中有电池,是电动机原理图,故A错误;B、图中有学生电源,这是磁场对电流的作用实验,结论是通电导体在磁场中受力,故B 错误;C、是奥斯特实验,说明通电导线周围存在磁场,故C错误;D、图中没有电池,是电磁感应现象实验,故D正确.故选:D.【分析】根据对电与磁几个重要实验装置图的认识来判断:(1)发电机原理图描述了线圈给外界的用电器供电;电动机原理图描述了电源给线圈供电;(2)电磁感应现象装置图没有电池;磁场对电流的作用装置图有电池.4.下列关于电和磁的说法正确的()A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发,回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解:A、最早发现电流周围存在磁场的科学家是奥斯特,故A错误;B、磁体外部磁感线从N极出来回到S极,故B错误;C、电动机是根据通电线圈在磁场中受力转动原理制成,故C错误;D、发电机是根据电磁感应原理制成的,故D正确;故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可5.如图所示的四个实验,反映电动机基本原理的是()A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动,D图有电源,有磁场,导体在磁场中受力运动,D符合题意。

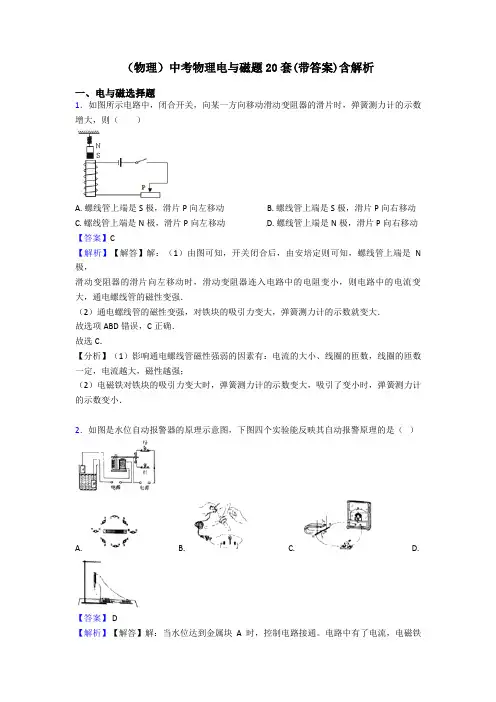

(物理)中考物理电与磁题20套(带答案)含解析
(物理)中考物理电与磁题20套(带答案)含解析一、电与磁选择题1.如图所示电路中,闭合开关,向某一方向移动滑动变阻器的滑片时,弹簧测力计的示数增大,则()A. 螺线管上端是S极,滑片P向左移动B. 螺线管上端是S极,滑片P向右移动C. 螺线管上端是N极,滑片P向左移动D. 螺线管上端是N极,滑片P向右移动【答案】C【解析】【解答】解:(1)由图可知,开关闭合后,由安培定则可知,螺线管上端是N 极,滑动变阻器的滑片向左移动时,滑动变阻器连入电路中的电阻变小,则电路中的电流变大,通电螺线管的磁性变强.(2)通电螺线管的磁性变强,对铁块的吸引力变大,弹簧测力计的示数就变大.故选项ABD错误,C正确.故选C.【分析】(1)影响通电螺线管磁性强弱的因素有:电流的大小、线圈的匝数,线圈的匝数一定,电流越大,磁性越强;(2)电磁铁对铁块的吸引力变大时,弹簧测力计的示数变大,吸引了变小时,弹簧测力计的示数变小.2.如图是水位自动报警器的原理示意图,下图四个实验能反映其自动报警原理的是()A. B. C. D.【答案】 D【解析】【解答】解:当水位达到金属块A时,控制电路接通。
电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与绿灯所在电路的静触点分开,绿灯灭。
与红灯所在电路的静触点接通,导致了红灯所在的电路接通,红灯亮;由此可见:水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场,A不符合题意;B、是电动机的原理,B不符合题意;C、电磁感应现象,是发动机的原理,C不符合题意;D、是电磁铁的原理,能反映其自动报警原理,D符合题意。
故答案为:D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3.对下列实验描述正确的是()A. 甲:验电器的两片金属箔带同种电荷,由于互相排斥而张开B. 乙:通电导线在磁场中受到力的作用,这是发电机的原理C. 丙:奥斯特实验说明磁能生电D. 丁:闭合开关,只要金属棒运动,电路中就有感应电流产生【答案】 A【解析】【解答】解:A、甲图是验电器,验电器的两片金属箔带同种电荷,由于互相排斥而张开,故A正确;B、乙图说明通电导线在磁场中受到力的作用,这是电动机的原理,故B错误;C、奥斯特实验说明电能产生磁场,故C错误;D、丁图中,闭合开关,金属棒做切割磁感线运动,电路中就有感应电流产生,故D错误;故选A.【分析】(1)验电器是利用同种电荷相互排斥的原理工作的;(2)电动机是利用通电导线在磁场中受力的作用的原理工作的;(3)奥斯特实验说明电能产生磁场;(4)据电磁感应现象的原理分析即可判断;4.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.5.关于电和磁,下列说法正确的是()A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场,地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解:A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用,A符合题意;B、奥斯特发现了电流磁效应,说明通电导线周围存在磁场,B不符合题意;C、指南针能指南北就是因为受到地磁场的作用,地磁场的南极在地理的北极附近,C不符合题意;D、闭合电路的一部分导体在磁场中做切割磁感线运动,才会产生感应电流,D不符合题意。

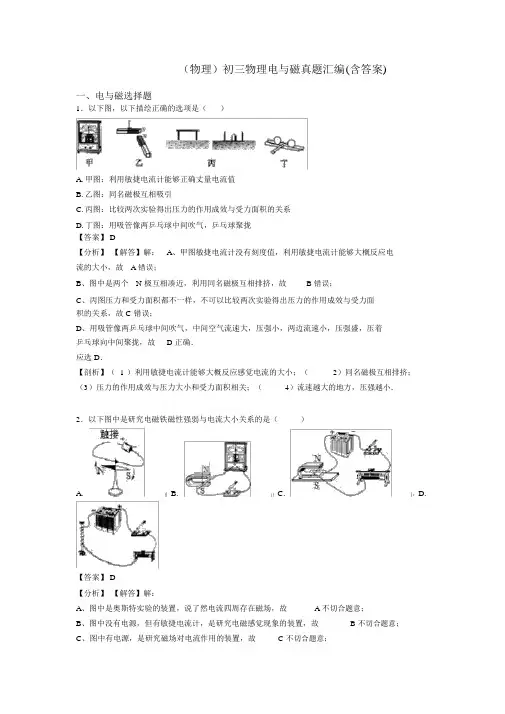

(物理)初三物理电与磁真题汇编(含答案)
(物理)初三物理电与磁真题汇编(含答案)一、电与磁选择题1.以下图,以下描绘正确的选项是()A.甲图:利用敏捷电流计能够正确丈量电流值B.乙图:同名磁极互相吸引C.丙图:比较两次实验得出压力的作用成效与受力面积的关系D.丁图:用吸管像两乒乓球中间吹气,乒乓球聚拢【答案】 D【分析】【解答】解:A、甲图敏捷电流计没有刻度值,利用敏捷电流计能够大概反应电流的大小,故 A 错误;B、图中是两个N 极互相凑近,利用同名磁极互相排挤,故 B 错误;C、丙图压力和受力面积都不一样,不可以比较两次实验得出压力的作用成效与受力面积的关系,故 C 错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强盛,压着乒乓球向中间聚拢,故 D 正确.应选 D.【剖析】( 1 )利用敏捷电流计能够大概反应感觉电流的大小;(2)同名磁极互相排挤;(3)压力的作用成效与压力大小和受力面积相关;(4)流速越大的地方,压强越小.2.以下图中是研究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】 D【分析】【解答】解:A、图中是奥斯特实验的装置,说了然电流四周存在磁场,故 A 不切合题意;B、图中没有电源,但有敏捷电流计,是研究电磁感觉现象的装置,故 B 不切合题意;C、图中有电源,是研究磁场对电流作用的装置,故 C 不切合题意;D、图中电磁铁和滑动变阻器串连,经过调理滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故 D 切合题意.应选 D.【剖析】( 1 )通电导线四周存在磁场,称为电流的磁效应;( 2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感觉电流,这类现象叫做电磁感觉,发电机就是利用这个原理制成的;( 3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;( 4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、相关铁芯相关.3.以下对电磁实验现象相应的解说正确的选项是()A. 甲图中,闭合开关,小磁针的N 极向左偏转B.乙图中,线圈匝数多的电磁铁,磁性强C.丙图中,该装置用来研究电磁感觉现象D.丁图中,磁铁放在水平面上,导体 ab 竖直向上运动,电流表指针必定会偏转【答案】 B【分析】【解答】 A.甲图中,线圈上电流从上到下,依据安培定章可知,螺线管的右端是N 极,左端是S 极;依据“同名磁极互相排挤”可知,小磁针的N 极向右偏转,故 A 错误;B.乙图中,两个电磁铁串连,那么它们的电流相等,线圈匝数多的吸引的铁钉多,说明磁性强,故 B 正确;C.丙图中,闭合开关,经过电流的金属棒在磁场中受力运动,故 C 错误;D.丁图中,导体 ab 竖直方向向上运动时,没有切割磁感线,所以不会有感觉电流产生,故D错误。

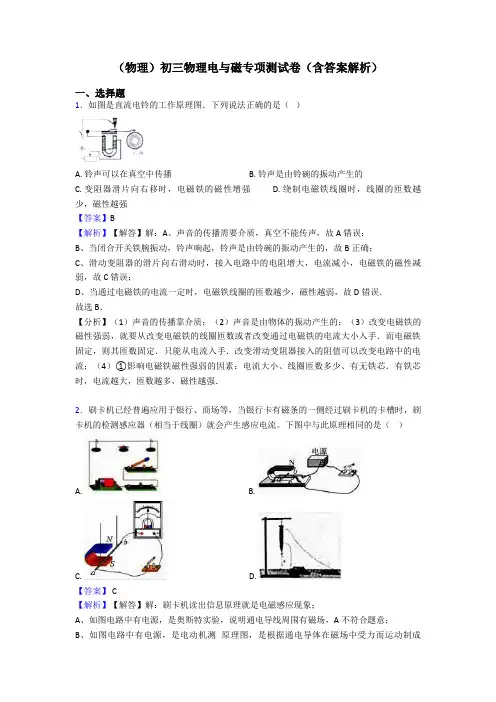

(物理)初三物理电与磁专项测试卷(含答案解析)
(物理)初三物理电与磁专项测试卷(含答案解析)一、选择题1.如图是直流电铃的工作原理图.下列说法正确的是()A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时,电磁铁的磁性增强D. 绕制电磁铁线圈时,线圈的匝数越少,磁性越强【答案】B【解析】【解答】解:A、声音的传播需要介质,真空不能传声,故A错误;B、当闭合开关铁腕振动,铃声响起,铃声是由铃碗的振动产生的,故B正确;C、滑动变阻器的滑片向右滑动时,接入电路中的电阻增大,电流减小,电磁铁的磁性减弱,故C错误;D、当通过电磁铁的电流一定时,电磁铁线圈的匝数越少,磁性越弱,故D错误.故选B.【分析】(1)声音的传播靠介质;(2)声音是由物体的振动产生的;(3)改变电磁铁的磁性强弱,就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手.而电磁铁固定,则其匝数固定.只能从电流入手.改变滑动变阻器接入的阻值可以改变电路中的电流;(4)①影响电磁铁磁性强弱的因素:电流大小、线圈匝数多少、有无铁芯.有铁芯时,电流越大,匝数越多,磁性越强.2.刷卡机已经普遍应用于银行、商场等,当银行卡有磁条的一侧经过刷卡机的卡槽时,刷卡机的检测感应器(相当于线圈)就会产生感应电流。
下图中与此原理相同的是()A. B.C. D.【答案】 C【解析】【解答】解:刷卡机读出信息原理就是电磁感应现象;A、如图电路中有电源,是奥斯特实验,说明通电导线周围有磁场,A不符合题意;B、如图电路中有电源,是电动机测原理图,是根据通电导体在磁场中受力而运动制成的,B不符合题意;C、如图电路中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这是电磁感应选项。
C符合题意;D、图中有电源,是电磁铁的原理图,是根据电流的磁效应制成的,D不符合题意。
故答案为:C。
【分析】当导线切割磁感线时,导体中会产生感应电流,这是电磁感应现象.3.图为某品牌共享电单车,其涉及到的物理知识正确的是()A. 没有网络传递信息,是无法实现手机扫二维码开锁的B. 车座成马鞍型,增大了人与车座的受力面积,压强增大C. 车胎上有凹凸不平的花纹,可以减小与地面的摩擦力D. 后轮上的电动机,利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时,通过电磁波及网络传递信息,当服务器接收到付费后,才会开解,所以没有网络传递信息,是无法实现手机扫二维码开锁的,A符合题意;B. 车座成马鞍型,增大了人与车座的受力面积,减小压强,B不符合题意;C. 车胎上有凹凸不平的花纹,是用增大接触面粗糙程度的方法增大摩擦力,C不符合题意;D. 后轮上的电动机,利用通电导线在磁场受力的原理将电能转化为机械能,D不符合题意;故答案为:A。
初三物理电生磁试题答案及解析
初三物理电生磁试题答案及解析1.如图所示,小磁针的指向正确的是【答案】C【解析】A.由右手螺旋定则可得,螺线管左侧为N极,因外部磁感线由N极指向S极,故小磁针所在位置磁场向左,小磁针N极应指向左,故A错误,不符合题意;B.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极向右,故B错误,不符合题意;C.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极向右,故C正确,符合题意;D.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极应向右,故D错误,不符合题意.【考点】右手螺旋定则2.(4分)根据图中通电螺旋管的N极,请标出磁感线的方向和小磁针的N极,并在括号内标出电源的正、负极。
【答案】【解析】磁体周围的磁感线是由N极出来,回到S极;磁感线上某点的切线方向表示该点的磁场方向;用右手握住螺线管,四指弯向电流的方向,大拇指所指的那端即为螺线管的N极;电源外部的电流方向是由正极出来回到负极。
综上所述,磁感线的方向、小磁针的N极及电源的正、负极见上图。
【考点】磁感线;安培定则;电流方向3.下列说法中正确的是A.奥斯特实验表明,通电导线周围存在磁场B.电动机把机械能转化为电能C.在电磁感应现象中,电能转化为机械能D.闭合电路的一部分导体在磁场中运动时,导体中就一定会产生感应电流【答案】A【解析】奥斯特实验的内容是:当把小磁针平行放在通电直导线的下方时,小磁针会发生偏转,表明通电导线周围存在磁场;电动机把电能转化为机械能;在电磁感应现象中,机械能转化为电能;闭合电路的一部分导体在磁场中切割磁感线时,导体中才会产生感应电流。
故选A【考点】奥斯特实验;磁场对电流的作用;电磁感应4.根据图中通电螺线管的N极,请标出磁感线方向、小磁针的N极,并在括号内标出电源的正、负极。
(物理)九年级物理电与磁试题(有答案和解析)及解析
(物理)九年级物理电与磁试题(有答案和解析)及解析一、电与磁选择题1.如图甲所示,共享单车是应移动互联网和二维码的发展而产生的,它能无桩停靠、扫码取车,很好地解决人们出行最后“一公里”的问题.如图乙所示为某款共享单车科技含量最高的部分,就是可定位的GPS电子锁,电子锁能接收无线移动发来的开锁指令,驱动电机开锁.传动轴内有一台微型发电机,在骑行的时候,这个发电机能为车锁里面的电池充电.下列有关共享单车说法错误的是()A. 二维码的几何图形中包含大量的信息B. 手机镜头扫二维码成的是正立的实像C. 可定位的GPS 电子锁是通过电磁波接收信号的D. 微型发电机是根据电磁感应原理制成的【答案】 B【解析】【解答】解:A、由对二维码的了解可知,通过扫描二维码可以获得大量的信息,故A正确;B、手机镜头扫二维码成的是倒立缩小的实像,相当于照相机的原理,故B错误;C、可定位的GPS 电子锁是通过电磁波接收信号的,故C正确;D、微型发电机是根据电磁感应原理制成的,即闭合电路的一部分导体在磁场中做切割磁感线运动,导体中产生感应电流,故D正确.故选B.【分析】(1)根据对二维码的了解做出判断;(2)凸透镜成像时,物距u>2f,成倒立缩小的实像,应用是照相机;(3)GPS 电子锁是利用电磁波传递信息的;(4)发电机的原理是电磁感应现象.2.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流的是()A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中,线圈与磁感线垂直时,不切割磁感线,不能产生感应电流,ABC不符合题意;乙图中a导线向下切割磁感线,而丁图a导线向上切割磁感线,两图中a导线切割磁感线的方向相反,所以感应电流的方向相反,D符合题意.故答案为:D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的思路是先明确产生感应电路的条件:①闭合电路的一部分导体;②导体切割磁感线运动这两个条件。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。
B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。
C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。
故答案为:D。
【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.2.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.3.如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解:通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.故选A.【分析】通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.改变电流大小,只能改变受力大小,不能改变受力方向.4.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。
(物理)九年级物理电与磁试题(有答案和解析)含解析
(物理)九年级物理电与磁试题(有答案和解析)含解析一、电与磁选择题1.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.2.对于图中所示的四幅图,以下说法正确的是()A. 甲图中通电导线周围存在着磁场,如果将小磁针移走,该磁场将消失B. 乙图中闭合开关,通电螺线管右端为N极C. 丙图中闭合开关,保持电流方向不变,对调磁体的N、S极,导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度,说明该棒带正电【答案】 B【解析】【解答】解:A、通电导线周围存在磁场,将小磁针移走,磁场仍存在,故A错误;B、根据图中电源的正极在右侧,可知螺线管中电流方向是由右侧进入左侧流出,故利用安培定则可知通电螺线管的右端为N极,故B正确;C、通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向有关,电流方向不变,对调磁体的N、S极即改变了磁场方向,导体棒摆动方向将改变,故C错误;D、丁图中绝缘棒接触验电器后,验电器的金属箔张开一定角度,是因为箔片带上了同种电荷,可能是正电,也可能是负电,故D错误.故选B.【分析】(1)通电导线的周围存在磁场,但磁场看不见、摸不着,可以通过小磁针的偏转说明磁场的存在;(2)安培定则:用右手握螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;(3)通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向有关,当其中一个方向变化时,受力方向变化,但当两个方向同时变化时,受力方向不变;(4)验电器是利用了同种电荷相互排斥的原理制成的.3.关于下列四幅图,说法正确的是()A. 甲图:用吸管从瓶中吸饮料,是吸力将饮料吸入嘴中B. 乙图:电流一定时,电磁铁磁性强弱与线圈的匝数有关C. 丙图:铁轨铺在枕木上,是通过增大受力面积来增大压强D. 丁图:发电机的工作原理【答案】B【解析】【解答】解:A、因为吸管吸饮料时,是先把吸管内的空气吸走,使管内气压减小,这样在外界大气压的作用下,饮料就被压进吸管里;如果将吸管剪一个洞,内外气压相等,饮料就不会吸入口中,故A错误;B、电磁铁磁性的强弱与电流大小、线圈的匝数有关,电流一定时,匝数越多、电磁铁的磁性越强,故B正确;C、铁轨铺在枕木上,是在压力一定时,通过增大受力面积来减小压强;故C错误;D、丁图演示的是通电导体在磁场里受到力的作用,是电动机的原理,故D错误.故选B.【分析】(1)由于大气有压强,我们才能利用细管将饮料吸到嘴里;(2)电磁铁磁性的强弱与电流大小、线圈的匝数有关,电流越大、线圈匝数越多,电磁铁的磁性越强;(3)减小压强的方法:是在压力一定时,通过增大受力面积来减小压强;是在受力面积一定时,通过减小压力来减小压强.(4)发电机的工作原理是电磁感应,即闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流.4.下列对电磁实验现象相应的解释正确的是()A. 甲图中,闭合开关,小磁针的 N 极向左偏转B. 乙图中,线圈匝数多的电磁铁,磁性强C. 丙图中,该装置用来研究电磁感应现象D. 丁图中,磁铁放在水平面上,导体ab 竖直向上运动,电流表指针一定会偏转【答案】 B【解析】【解答】A.甲图中,线圈上电流从上到下,根据安培定则可知,螺线管的右端是N极,左端是S极;根据“同名磁极相互排斥”可知,小磁针的N极向右偏转,故A错误;B.乙图中,两个电磁铁串联,那么它们的电流相等,线圈匝数多的吸引的铁钉多,说明磁性强,故B正确;C.丙图中,闭合开关,通过电流的金属棒在磁场中受力运动,故C错误;D.丁图中,导体ab竖直方向向上运动时,没有切割磁感线,因此不会有感应电流产生,故D错误。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示的探究实验装置中不能完成探究内容的是()【答案】B【解析】要探究电磁铁磁性强弱与电流大小的关系,应保持电磁铁的匝数一定,改变电流的大小,B选项中电路的电流不能改变,所以不能完成实验探究,如果把电路中的定值电阻改成滑动变阻器就可以了。
【考点】电与磁2.小明同学在“制作、研究电磁铁”的过程中,使用两个相同的大铁钉绕制成电磁铁进行实验,如图所示,下列说法正确的是A.若将两电磁铁上部靠近,会相互吸引B.要使电磁铁磁性增强,应将滑片P向右移动C.线圈B匝数多,所以线圈B中的电流小于线圈A中的电流D.电磁铁能吸引的大头针越多,表明它的磁性越强【答案】D【解析】两个电磁铁中线圈上的电流方向都是向右的,所以上端都是N极,靠近时会相互排斥,A错;要使电磁铁的磁性增强,应增大电路中的电流,滑片向左移动,B错;两个线圈是串联关系,电流相等,C错;电磁铁的磁性是通过它吸引大头针的多少来判断的,吸引的大头针越多,说明磁性越强,这种方法叫转换法,D对。
【考点】电磁铁3.下图是有关电与磁实验的装置图,其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源,如果外电路中有电源,是电动机,没有电源,是发电机,所以A是发电机,D是电动机;B是奥斯特实验,揭示了电流的磁效应;C是电磁铁的原理。
【考点】电与磁4.下列说法中正确的是A.导体中的电流一定会产生磁场B.地磁场的磁感线是真实存在的C.改变电磁铁中电流的大小可以改变电磁铁的南、北极D.发电机是把机械能转化为电能【答案】AD【解析】电流周围有磁场说明导体中的电流一定会产生磁场,A选项正确;磁感线是为了形象而又方便地描述磁场分布情况而引入的假想曲线,并非真实存在,B选项错误;改变电磁铁中电流的大小可以改变电磁铁磁性的强弱,改变电磁铁中电流方向才能改变电磁铁的南、北极。
C选项错误;发电机是把机械能转化为电能的装置,D选项正确。
(物理)初三物理电与磁专项测试卷(含答案解析)
(物理)初三物理电与磁专项测试卷(含答案解析)一、选择题1.如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是()A. 甲实验说明同名磁极相互吸引,异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解:A、两磁铁悬挂起来,当同名磁极相对时,相互排斥;当异名磁极相对时,相互吸引,故A 不正确;B、导线与灵敏电流计相连,闭合电路时,当导体在磁场中做切割磁感线的运动时,灵敏电流计发生偏转,说明了电磁感线现象,故B正确;C、导线内通以电流后,放在其周围的小磁针会发生偏转,说明通电导线周围存在磁场,故C不正确;D、导体棒与电源相连,当通以电流时由于受磁场力的作用,导体棒会发生运动,故说明通电导体在磁场中受磁场力的作用,是电能转化为机械能,故D不正确.故选B.【分析】由实验的装置及实验现象可知实验的原理及意义.2.如图所示,闭合开关,导体M就会运动起来,下列说法正确的是()A. 发电机是利用这一原理工作的B. 在此过程中,机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向,可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时,导体中有电流通过,导线会动,说明通电导体在磁场中受力的作用,C符合题意。
故答案为:C.【分析】通电导体在磁场中受力的作用而运动。
3.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.4.在下面四幅图中,图文相符的是()A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时,产生电流,是电磁感应现象,发电机利用图示原理制成的,A不符合题意;B. 图中的电铃主要工作部分是电磁铁,利用电流的磁效应工作,B符合题意;C. 图演示的是磁场对电流的作用力,电动机是利用图示原理制成的,C不符合题意;D. 如图的扬声器工作时,将电信号转换成声音,D不符合题意;故答案为:B。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示是小华同学用微型电扇研究“电磁转换”的实验:(1)小华将微型电扇的插头接入家庭电路,电扇旋转,此工作过程中,电扇将电能主要转化为能。
(2)小华在微型电扇的插头处接一只发光二极管,用手旋转叶片,发现二极管发光,如图乙所示。
此时微型电扇如同一台(选填“电动机”或“发电机”),其工作原理是。
【答案】机械发电机电磁感应【解析】电动机和发电机的构造是似,都是由定子和转子组成,即线圈和磁体。
当组线圈通电时,磁场会对通电线圈有力的作用,可用于电动机,工作时把电能转化为机械能。
让线圈在磁场中转动时,线圈在磁场中会做切割磁感线运动,在线圈中就会产生应用电流,即电磁感应,可用于发电机,工作时把机械能转化为电能。
【考点】电磁转换2.下列现象,说法正确的是()A.发电机是利用电磁感应现象制成的B.只要导体在磁场中运动,就会产生感应电流C.奥斯特发现了电磁感应现象D.法拉第发现电流周围存在磁场【答案】 A【解析】发电机是利用电磁感应现象制成的,只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流,奥斯特发现了通电导线周围存在磁场,法拉第发现电磁感应现象。
故选项A正确。
【考点】电与磁3.下列关于电磁现象,下列说法中正确的是A.发电机是根据电磁感应现象制成的B.电磁铁是根据电流的热效应制成的C.电动机能够把电能转化为机械能D.导体在磁场中运动就会产生感应电流【答案】AC【解析】A、发电机是利用电磁感应现象制成的,是磁生电的现象,把机械能转化为电能,正确;B、电磁铁是根据电流的磁效应制成的,不正确;C、电动机是利用磁场对电流的作用力制成的,把电能转化为机械能,正确;D、产生感应电流的条件:导体是闭合电路的一部分;只说导体做切割磁感线运动,说法不正确;故选AC.【考点】磁感线及其特点;产生感应电流的条件;发电机的原理点评:本题主要考查了电磁知识,属于基础知识考查,也是学生易错的内容。
中考物理电与磁试题经典含解析
中考物理电与磁试题经典含解析一、电与磁选择题1.如图所示,闭合开关S,弹簧测力计的示数增大.下列分析正确的是A. c端是S极,a是电源的正极B. c端是N极,a是电源的负极C. 若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D. 若将电源正负极接线的位置对调,弹簧测力计示数增大【答案】B【解析】【解答】解:A、闭合开关S,弹簧测力计的示数增大,由于此题下端为S极,并且弹簧测力计的示数变大,因为异名磁极相互吸引,同名磁极相互排斥,所以电磁铁的上端为N极.故A错误;B、由上述可知因为电磁铁的上端为N极,下端为S极,由安培定则可知,电流从电磁铁的上端流入,故电源b端为正极,a端为负极.故B正确;C、若滑动变阻器的滑片向右滑动,滑动变阻器的电阻增大,电路中的电流变小,电磁铁的磁性变小,对上方的磁体的吸引力变小,所以弹簧测力计示数变小,故C错误;D、若将电源正负极接线的位置对调,电磁铁的磁性强弱不变,极性相反,则c端变为S 极,与磁体相互排斥,故弹簧测力计的示数变小.故D错误.故选B【分析】首先要明确电磁铁磁性强弱的影响因素:有无铁芯、电流大小、线圈匝数的多少.①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化,进而确定电流变化,判断出滑动变阻器的滑片移动,电路中电阻的变化,知道磁体的下端为S极和弹簧测力计的示数增大,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性.②知道电磁铁的磁极极性,可利用安培定则判断出电磁铁中电流的方向,从而可以确定电源的正负极.③根据滑动变阻器滑片的移动引起电流的变化,再判断出电磁铁磁性强弱的变化,可从而以确定弹簧测力计示数的变化.④磁感线方向不影响电磁铁磁性强弱的变化,但是电磁铁的极性相反,利用磁极之间作用规律,从而确定弹簧测力计示数的变化2.巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象,图中GMR是巨磁电阻,闭合开关S1、S2,移动滑动变阻器的滑片,以下分析正确的是()A. 滑片向左移动时,电磁铁磁性减弱,指示灯亮度变暗B. 滑片向左移动时,电磁铁磁性增强,指示灯亮度变亮C. 滑片向右移动时,GMR电阻变小,指示灯亮度变亮D. 滑片向右移动时,GMR电阻变大,指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时,滑动变阻器电阻变小,电流变大,电磁铁磁性增强,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变小,电流变大,指示灯亮度变亮,A不符合题意,B符合题意;C. D. 滑片向右移动时,滑动变阻器电阻变大,电流变小,电磁铁磁性减弱,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变大,电流变小,指示灯亮度变暗,CD不符合题意;故答案为:B。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示是一个直流电动发电两用机,当S1闭合S2断开时,它是一个什么装置?此时的能量转化情况是怎样的?当S1断开S2闭合时,它又是一个什么装置?此时的能量转化又是怎样的?【答案】当S1闭合S2断开时,它是一个发电机,此时机械能转化为电能。
当S1断开S2闭合时,它是一个电动机,此时电能转化为机械能。
【解析】当S1闭合S2断开时,灯泡接入电路,此时,电路中无“电源”,故它是一个发电机。
当S1断开S2闭合时,电池组接入电路,故它是一个电动机。
2.(2013绥化)下列有关电和磁的现象与发现这一现象的科学家对应正确的一组是()A.电流的磁效应——安培B.电流的热效应——奥斯特C.电磁感应——法拉第D.最早发现地磁偏角——焦耳【答案】C【解析】奥斯特是发现电流磁效应的科学家;焦耳是发现电流热效应的科学家;法拉第发现了电磁感应现象,发电机是利用电磁感应现象工作的;沈括是最早发现地磁偏角的科学家.3.甲、乙两个磁极之间有一个小磁针,小磁针静止时的指向如图所示,那么()A.甲、乙都是N极B.甲、乙都是S极C.甲是S极,乙是N极D.甲是N极,乙是S极【答案】C【解析】根据磁极间的相互作用规律,可判断甲是S极,乙是N极.4.(2013咸宁)如图所示是电磁现象的四幅实验装置图,下列分析中不正确的是()A.图甲装置是研究电磁感应现象B.图乙装置是研究磁场对电流的作用C.图丙装置是研究电流周围存在着磁场D.图丁装置是电动机的结构原理图【答案】D【解析】甲图是电磁感应实验,导体只有切割磁感线时,闭合电路中才会产生感应电流,故A选项说法正确;乙图中有电源,故当闭合开关时,磁场中的金属棒ab会由于受到力的作用而运动,是研究磁场对电流的作用,故B选项说法正确;丙图是奥斯特实验,该实验说明了通电导线周围存在着磁场,故C选项说法正确;丁图是发电机原理示意图,故D选项说法错误.5.(2013山西)选项中与图中动圈式话筒工作原理相同的是()A.扬声器B.电动机C.手摇发电机D.电磁起重机【答案】C【解析】A选项,当扬声器线圈中有随声音变化的电流时,通电线圈就会受到永磁体的作用力,当电流方向改变时,通电线圈的受力方向就变化,线圈带动纸盆也来回振动,于是扬声器就发出了声音,故扬声器是利用通电导体在磁场中受力运动的原理工作的,故该选项错误.B选项,电动机是利用通电导体在磁场中受力的作用的原理制成的,故不符合题意.C选项,发电机是根据电磁感应现象制成的,故该选项正确.D选项,电磁起重机主要是利用电磁铁工作的,电磁铁是根据电流的磁效应制成的,故该选项错误.6.实验室有一个旧的直流电源,其输出端的符号模糊不清,无法分辨正负极.小明设计了下面的判断电源两极的方法:在桌面上放一个小磁针,在磁针东面放一个螺线管,如图所示,闭合开关后,磁针指南的一端向东偏转.下列判断正确的是()A.电源A端是正极,在电源外部电流由A流向BB.电源A端是正极,在电源外部电流由B流向AC.电源B端是正极,在电源外部电流由A流向BD.电源B端是正极,在电源外部电流由B流向A【答案】D【解析】由小磁针的南极指向可知,螺线管的左端为N极,则由安培定则可知,螺线管中的电流是由右端流向左端,故电源的B端为正极.7.如图所示,在磁场中悬挂一根导体ab,把它的两端跟灵敏电流表连接起来,闭合开关,不能使灵敏电流表的指针偏转的做法是()A.导体ab不动,磁体向右(垂直于ab,水平)运动B.磁体不动,导体ab向右运动C.磁体不动,导体ab竖直向上运动D.磁体不动,导体ab斜向上运动【答案】C【解析】要使灵敏电流表指针偏转,电路中必须有电流,产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动,C选项中导体的运动没有切割磁感线,故不会产生感应电流.8.当某品牌扬声器中的线圈通过的电流方向如图所示时,线圈向左运动,那么当电流方向改变时,线圈将向________运动,如此反复,线圈带动纸盆________而发声.【答案】右振动【解析】扬声器是根据通电导体在磁场中受到力的作用的原理工作的,故当电流方向改变时,线圈运动的方向也改变,线圈往复运动将带动纸盆振动发声.9.(2013枣庄)如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置,闭合开关后,铜棒ab、电流表、开关组成闭合电路.小明将实验中观察到的现象记录在下表中.________有关.(2)通过比较实验次序3和7(或4和8)可知:在导体切割磁感线运动的方向不变时,感应电流的方向与________有关.(3)小明通过以上实验分析得出:闭合电路中的一部分导体在磁场里做________时,导体中就会产生感应电流.(4)针对这个实验,小明作了进一步的探究,他提出了“感应电流的大小可能与磁场的强弱有关”的猜想,为了验证小明的猜想,请你帮他设计主要的实验步骤,并对实验结果进行分析判断.【答案】(1)导体切割磁感线运动的方向(2)磁场方向(3)切割磁感线运动(4)主要步骤:改变磁场强弱,让导体ab以相同的速度做切割磁感线运动,观察电流表指针偏转幅度大小.分析判断:如果电流表指针偏转幅度相同,说明感应电流的大小与磁场的强弱无关;如果电流表指针偏转幅度不相同,说明感应电流的大小与磁场强弱有关.【解析】(1)磁场方向不变时,只改变导体运动方向,感应电流方向变化,则说明感应电流方向与导体运动方向有关.(2)在导体运动方向不变时,改变磁场方向,感应电流方向变化,则说明感应电流方向与磁场方向有关.(3)产生感应电流的现象中,闭合电路中的部分导体在磁场里的运动方向与磁场方向垂直,即导体中产生感应电流时闭合电路中的部分导体在磁场里做切割磁感线运动.(4)因为导体运动速度、磁场的强弱都影响了感应电流的大小,所以要验证“感应电流的大小可能与磁场的强弱有关”的猜想应采用控制变量法.即:保持导体ab切割磁感线运动的速度不变,改变磁场强弱.因我们采取转换法,利用电流表指针的偏转幅度表示感应电流的大小,所以对实验结果的分析是:如果电流表指针偏转幅度相同,说明感应电流的大小与磁场的强弱无关;如果电流表指针偏转幅度不相同,说明感应电流的大小与磁场强弱有关.10.阅读下文,并回答下列问题.磁记录如图是磁带录音机磁头工作原理图.录音机的磁带上附有一层硬磁性材料制成的小颗粒.录音时,动圈式话筒将声音转变成强弱变化的电流,这样的电流通过录音磁头,产生了强弱变化的磁场.磁带划过磁头时,磁带上的小颗粒被强弱不同地磁化,于是记录了一连串有关磁性变化的信息.放音时,磁带贴着放音磁头运动,磁性强弱变化的磁带使磁头中产生变化的感应电流,电流经放大后使扬声器发声,便“读”出了录音带中记录的信息.(1)在图中标出此时录音磁头线圈中电流的方向.(2)说出录音和放音过程主要运用了哪些物理原理.(3)请你再举一个用磁来记录信息的生活实例.【答案】(1)如图所示(2)电流的磁效应、磁化、电磁感应.(3)磁盘、磁卡等(写出1项即可).【解析】(1)根据磁化后磁粉的极性可知铁芯的N、S极,由安培定则可判电流方向.(2)变化的电流产生变化的磁场是电流的磁效应;变化的磁场产生变化的电流是电磁感应现象.11.如图所示,ab是闭合电路的一部分导体,与灵敏电流计相连。
初三物理电与磁解题技巧(超强)及练习题(含答案)含解析
初三物理电与磁解题技巧(超强)及练习题(含答案)含解析一、电与磁选择题1.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.2.如图是水位自动报警器的原理示意图,下图四个实验能反映其自动报警原理的是()A. B. C. D.【答案】 D【解析】【解答】解:当水位达到金属块A时,控制电路接通。
电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与绿灯所在电路的静触点分开,绿灯灭。
与红灯所在电路的静触点接通,导致了红灯所在的电路接通,红灯亮;由此可见:水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场,A不符合题意;B、是电动机的原理,B不符合题意;C、电磁感应现象,是发动机的原理,C不符合题意;D、是电磁铁的原理,能反映其自动报警原理,D符合题意。
故答案为:D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3.对下列实验描述正确的是()A. 甲:验电器的两片金属箔带同种电荷,由于互相排斥而张开B. 乙:通电导线在磁场中受到力的作用,这是发电机的原理C. 丙:奥斯特实验说明磁能生电D. 丁:闭合开关,只要金属棒运动,电路中就有感应电流产生【答案】 A【解析】【解答】解:A、甲图是验电器,验电器的两片金属箔带同种电荷,由于互相排斥而张开,故A正确;B、乙图说明通电导线在磁场中受到力的作用,这是电动机的原理,故B错误;C、奥斯特实验说明电能产生磁场,故C错误;D、丁图中,闭合开关,金属棒做切割磁感线运动,电路中就有感应电流产生,故D错误;故选A.【分析】(1)验电器是利用同种电荷相互排斥的原理工作的;(2)电动机是利用通电导线在磁场中受力的作用的原理工作的;(3)奥斯特实验说明电能产生磁场;(4)据电磁感应现象的原理分析即可判断;4.如图所示的用电器中,利用电动机工作的是()A. 电扇B. 电灯C. 电热水壶D. 电饭锅【解析】【解答】解:A、电风扇核心部件是电动机,工作时主要把电能转化为机械能,是利用通电导体在磁场中受力运动制成的,故A正确;B、电灯工作时,主要把电能转化为内能,使灯丝温度升高达到白炽状态而发光,是利用电流的热效应工作的,故B错误;CD、电热水壶、电饭锅工作时,都把电能转化为内能,是利用电流的热效应工作的,故CD 错误.故选A.【分析】电动机是利用通电导体在磁场中受力运动制成的,在选项中找出反映这个原理的即可.5.如图所示,闭合开关S,弹簧测力计的示数增大.下列分析正确的是A. c端是S极,a是电源的正极B. c端是N极,a是电源的负极C. 若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D. 若将电源正负极接线的位置对调,弹簧测力计示数增大【答案】B【解析】【解答】解:A、闭合开关S,弹簧测力计的示数增大,由于此题下端为S极,并且弹簧测力计的示数变大,因为异名磁极相互吸引,同名磁极相互排斥,所以电磁铁的上端为N极.故A错误;B、由上述可知因为电磁铁的上端为N极,下端为S极,由安培定则可知,电流从电磁铁的上端流入,故电源b端为正极,a端为负极.故B正确;C、若滑动变阻器的滑片向右滑动,滑动变阻器的电阻增大,电路中的电流变小,电磁铁的磁性变小,对上方的磁体的吸引力变小,所以弹簧测力计示数变小,故C错误;D、若将电源正负极接线的位置对调,电磁铁的磁性强弱不变,极性相反,则c端变为S 极,与磁体相互排斥,故弹簧测力计的示数变小.故D错误.故选B【分析】首先要明确电磁铁磁性强弱的影响因素:有无铁芯、电流大小、线圈匝数的多少.①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化,进而确定电流变化,判断出滑动变阻器的滑片移动,电路中电阻的变化,知道磁体的下端为S极和弹簧测力计的示数增大,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性.②知道电磁铁的磁极极性,可利用安培定则判断出电磁铁中电流的方向,从而可以确定电③根据滑动变阻器滑片的移动引起电流的变化,再判断出电磁铁磁性强弱的变化,可从而以确定弹簧测力计示数的变化.④磁感线方向不影响电磁铁磁性强弱的变化,但是电磁铁的极性相反,利用磁极之间作用规律,从而确定弹簧测力计示数的变化6.下列关于电和磁的说法正确的()A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发,回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解:A、最早发现电流周围存在磁场的科学家是奥斯特,故A错误;B、磁体外部磁感线从N极出来回到S极,故B错误;C、电动机是根据通电线圈在磁场中受力转动原理制成,故C错误;D、发电机是根据电磁感应原理制成的,故D正确;故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可7.下列描述正确的是()A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解:A、小车静止,在竖直方向上受:向下的重力和向上的支持力,它们是一对平衡力,故A正确;B、匀速直线运动的s﹣t图象应该是一条经过原点的直线,而图中是一条平行横轴的直线,故B错误;C、在磁体外部,磁感线的方向总是从N极出发流向S极,故条形磁铁的右端应为S极,左端应为N极,故C错误;D、由图可知,接线柱接的是0~0.6A,则分度值为0.02A,则由指针位置可知电流表的读数为0.54A,故D错误.故选A.【分析】A、对小车进行受力分析,在水平地面上静止的小车,处于平衡状态,受平衡力作用;B、匀速直线运动的s﹣t图象是一条经过原点的直线;C、根据磁体外部磁感线的方向分析;D、根据电流变所选量程,确定分度值,然后再读数.8.电磁炮是一种先进的动能杀伤武器,它是利用磁场对通电导体作用的原理,对金属炮弹进行加速,具有速度快、命中率高等待点。
(物理)初三物理电与磁试题(有答案和解析)
(物理)初三物理电与磁试题(有答案和解析)一、电与磁选择题1.如图是直流电铃的工作原理图.下列说法正确的是()A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时,电磁铁的磁性增强D. 绕制电磁铁线圈时,线圈的匝数越少,磁性越强【答案】B【解析】【解答】解:A、声音的传播需要介质,真空不能传声,故A错误;B、当闭合开关铁腕振动,铃声响起,铃声是由铃碗的振动产生的,故B正确;C、滑动变阻器的滑片向右滑动时,接入电路中的电阻增大,电流减小,电磁铁的磁性减弱,故C错误;D、当通过电磁铁的电流一定时,电磁铁线圈的匝数越少,磁性越弱,故D错误.故选B.【分析】(1)声音的传播靠介质;(2)声音是由物体的振动产生的;(3)改变电磁铁的磁性强弱,就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手.而电磁铁固定,则其匝数固定.只能从电流入手.改变滑动变阻器接入的阻值可以改变电路中的电流;(4)①影响电磁铁磁性强弱的因素:电流大小、线圈匝数多少、有无铁芯.有铁芯时,电流越大,匝数越多,磁性越强.2.如图是“水位自动报警器”电路图,容器中装有盐水,和分别是“2.5V,0.3A”和“2.5V,0.5A”的灯泡,下列说法不正确的是()A. 液面上升到与金属块B接触时,电磁铁工作,说明盐水是导体B. 液面上升,金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃,则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触,电磁铁、U1、金属块A、金属块B构成了闭合回路,电磁铁工作,说明盐水可以允许电流通过,盐水是导体,A不符合题意;B.盐水密度不变,由公式p=ρgh知,当液面上升,盐水深度增加时,金属块A受到的液体压强变大,B不符合题意;C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意;D、由图知,如果将电铃接在M点,电铃与两只灯泡都是串联,所以无论水位是否达到警戒线,电铃能发生,D错误,符合题意.故答案为:D【分析】在液体密度一定时,液体压强随深度的增加而增大;利用公式W=UIt得到电流做的功;串联电路用电器工作过程中互相影响,并联电路用电器工作过程中互不影响.3.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(物理)初三物理电与磁试题经典及解析一、电与磁选择题1.下列关于磁现象说法中正确的是()A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大小来控制【答案】B【解析】【解答】解:A、磁场中的磁感线密集的地方说明该处磁场强,磁感线稀疏的地方磁场弱,故A错误;B、发电机即通过线圈在磁场中做切割磁感线的运动,此时电路中会产生电流,是电磁感应现象,故B正确;C、地磁N极在地理南极附近,地磁S极在地理北极附近.故C错误;D、电磁铁的磁性与线圈匝数和电流大小有关,所以电磁铁的磁性强弱可以通过改变电流大小来控制,故D错误.故选B.【分析】(1)在磁场中磁感线的疏密来表示磁场的强弱.(2)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,其前提条件是施加运动,结果是产生电流.(3)地球本身是一个巨大的磁体,地磁两极和地理两极不重合.(4)电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关.2.在昼夜明灯的地下停车场,驾驶员根据车位入口上方的红绿灯入停.如图是小吴设计的自动控制电路图,将光控开关(遮光时开关闭合)装在每个车位地面中央,红绿灯装在车位入口上方.当车位未停车时绿灯亮,当车位已停车时红灯亮,则图中L1、L2()A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解:由题当车位已停车时,光控开关被遮光而闭合,由图可知,此时左侧控制电路连通,电磁继电器中的电磁铁产生磁性,吸下衔铁,L2灯泡电路被接通,所以L2为红灯;当车位未停车时,光控开关有光照而断开,电磁铁中无磁性,弹簧将衔铁拉起,L1电路接通而发光,所以L1为绿灯.故ABC错误,D正确.故选D【分析】根据光控开关的作用,分析左侧控制电路的通断,再分析两灯的工作状态即可解题.3.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.4.小磁针静止时的指向如图所示,由此可知()A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极【答案】B【解析】【解答】据题目可知,小磁针左端是N极,右端是S极,所以电磁铁的左端,即a端为N即,右端为S极,据安培定则可知,电流从d端流出后进入电磁铁,D端是电源的正极,c端是负极,B符合题意。
故答案为:B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置,再利用安培定则判断电流方向和电源的正负极.5.发电机和电动机的发明使人类步入电气化时代,制造电动机所依据的原理是()A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解:电动机是根据通电导体在磁场中受到力的作用的原理来工作的.故选D.【分析】电动机的工作原理:通电导体在磁场中受到力的作用.发电机的工作原理:电磁感应现象.6.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.7.关于磁场和磁感线,以下说法错误的是()A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发,回到S极的D. 磁场中,小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解:A、磁感线是为了描述磁场而引入的一种假想的线,磁感线不是真实存在的,A错误,符合题意;B、磁极间的相互作用是通过磁场发生的,B不符合题意;C、磁体外部的磁感线是从它的北极出来,回到它的南极,C不符合题意;D、磁场中的小磁针静止时,北极所指的方向跟该点的磁场方向一致,为该点的磁场方向,D不符合题意;故答案为:A。
【分析】磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的.磁场的方向:在磁场中的某一点,小磁针静止时北极所指的方向就是该点的磁场方向.磁感线:描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来,回到南极.(磁感线是不存在的,用虚线表示,且不相交)磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.8.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。
如图所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是()A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的,A不符合题意;B、电磁继电器利用的是电流的磁效应,B不符合题意;C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,C符合题意;D、电动机利用通电导体在磁场中受力运动的原理工作的,D不符合题意。
故答案为:C。
【分析】根据题中解释,电磁感应无线充电利用了电磁感应发电的原理,动圈式话筒也利用了电磁感应原理工作.9.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
【分析】探究通电导体在磁场中受力的作用的装置中,有电源,磁体、导线等,当导线中电流相等时,可以探究电磁铁的磁性和线圈匝数的关系.10.如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是()A. 甲实验说明同名磁极相互吸引,异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解:A、两磁铁悬挂起来,当同名磁极相对时,相互排斥;当异名磁极相对时,相互吸引,故A 不正确;B、导线与灵敏电流计相连,闭合电路时,当导体在磁场中做切割磁感线的运动时,灵敏电流计发生偏转,说明了电磁感线现象,故B正确;C、导线内通以电流后,放在其周围的小磁针会发生偏转,说明通电导线周围存在磁场,故C不正确;D、导体棒与电源相连,当通以电流时由于受磁场力的作用,导体棒会发生运动,故说明通电导体在磁场中受磁场力的作用,是电能转化为机械能,故D不正确.故选B.【分析】由实验的装置及实验现象可知实验的原理及意义.11.如图所示,在电磁铁正上方用弹簧挂着一条形磁铁,开关闭合后,当滑片P从a端向b端滑动过程中,会出现的现象是()A. 电流表示数变小,弹簧长度变短B. 电流表示数变小,弹簧长度变长C. 电流表示数变大,弹簧长度变长D. 电流表示数变大,弹簧长度变短【答案】D【解析】【分析】由右手螺旋定则可得出螺线管上端磁极,则由磁极间的相互作用可知电磁铁与条形磁铁的作用;根据滑片的移动可知滑动变阻器接入电阻的变化,由欧姆定律可得出电流的变化,进而可知通电螺线管磁场强弱的变化,则可知条形磁极的受力变化,由力的合成可知弹簧长度的变化.【解答】电流由下方流入,则由右手螺旋定则可知,螺线管上端为N极;因同名磁极相互排斥,异名磁极相互吸引,两磁铁同名相对,故相互排斥;当滑片P从a端向b端滑动过程中,滑动变阻器接入电阻减小,由欧姆定律可得,电路中电流变大,则条形磁铁受向上的力增强;条形磁铁受重力、拉力及向上的磁场力,向下的重力与向上的弹簧的弹力及磁场力之和相等,因重力不变,磁场力增强,故弹簧的弹力减小,故弹簧长度变短.故选D.【点评】本题巧妙地将力学问题及电磁场的知识相互联系,综合性考查了欧姆定律、影响通电螺线管磁性强弱的因素及弹簧的弹力,对学生的审题能力及分析能力要求较高,是道好题.12.“发电鞋”是一种新型科研产品,其内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈中就产生了感应电流,“发电鞋”的工作原理()。
A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 磁场对电流的作用【答案】 A【解析】【解答】“发电鞋”内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈做切割磁感线运动,线圈中就产生了感应电流,所以“发电鞋”的工作原理是电磁感应现象。
故答案为:A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生电流,这种电流叫感应电流,这一现象叫电磁感应现象。
13.如图所示,下列关于物理实验表述正确的是()A. 图甲实验揭示了电流的周围存在磁场。
