任务一扳手使用和选择的基础知识
• 7、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配 有手柄、接杆等多种附件组成，特别适用于拧转地位十分 狭小或凹陷很深处的螺栓或螺母。
任务一扳手使用与选择的基础知识
• 7、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配 有手柄、接杆等多种附件组成，特别适用于拧转地位十分 狭小或凹陷很深处的螺栓或螺母。 • 套筒扳手是用盒装的
二、扳手类型
1、呆扳手（又称开口扳手、固定扳手）
（1）一端或两端制有固定尺寸的开口 ，用以拧转一定尺 寸的螺母或螺栓。在扭矩较大时，可与手锤配合使用。常 用的单头和双头两种。
任务一扳手使用与选择的基础知识
（2）用途 1）多用于拧紧或松动标准规格的螺栓和螺母。 2）可以上下套入或横向插入，使用方便。 3）不可以用来拧紧力矩较大的螺栓或螺母。 （3）使用要点 1）开口扳手只能在一个有限的空间里扳动螺栓或螺母，在螺栓或螺 母被扳动到极限位置后，再将扳手取出重复原先的过程。 2）扳动扳手的方向应朝附钳口方向。 3）使用开口扳手进行最后拧紧时，加在扳手上的力不能太大，否则 会导致螺纹滑丝。 4）扳手应完整的夹在螺栓上，增大接触面积。 5）只能选用与螺栓或螺母对边距尺寸相同的扳手。 6）如果扳手规格尺寸选大了，会损坏螺栓或螺母。 7）错误使用扳手会使扳手或螺栓和螺母损坏。 开口扳手正确的使用方法如下图：
任务一扳手使用与选择的基础知识
• 3、 两用扳手：一端与单头呆扳手相同，另一端与梅花扳手 相同，两端拧转相同规格的螺栓或螺母。
• 4、活动扳手：开口宽度可在一定尺寸范围内进行调节，能
拧转不同规格的螺栓或螺母。
• 活动扳手特点：相当于2-6种规格的呆扳手
任务一扳手使用与选择的基础知识
规格表示：首尾全长X头部最大开口数值（单位：mm）

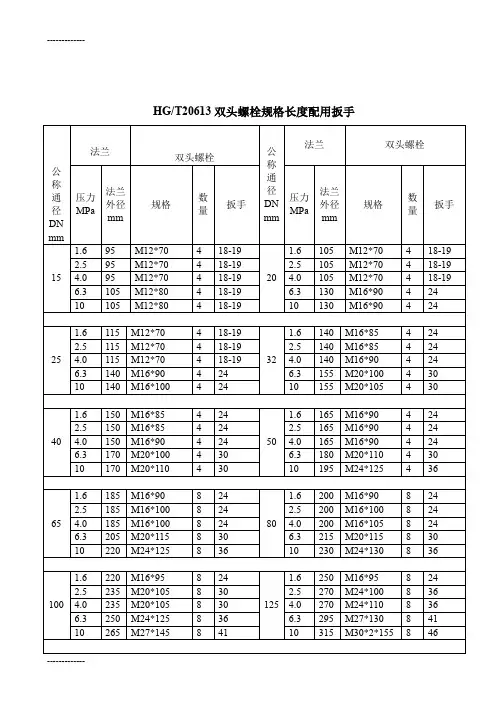

(整理)双头螺栓规格长度配用扳手
430
M33*2*185
12
50
250
1.6
405
M24*120
12
36
300
1.6
460
M24*125
12
36
2.5
425
M27*145
12
41
2.5
485
M27*135
16
41
4.0
450
M30*2*160
12
46
4.0
515
M30*2*160
16
46
6.3
470
M33*2*185
12
50
6.3
150
M16*85
4
24
2.5
165
M16*90
4
24
4.0
150
M16*90
4
24
4.0
165
M16*90
4
24
6.3
170
M20*100
4
30
6.3
180
M20*110
4
30
10
170
M20*110
4
30
10
195
M24*125
4
36
65
1.6
185
M16*90
8
24
80
1.6
200
M16*90
530
M33*2*190
16
50
10
505
M36*3*210
12
55
10
585
M39*3*230
16
60
350
扳手的规格及使用
棘轮扳手，摇手柄，长接杆，短接杆 ，滑行头手柄
直接头
直接头，万向接头，螺 丝批接头
扳手的规格及使用教学内容（约75分钟）
二、扳手的正确使用与保养
使用前，应根据被扭件规格及所在位置的大小，选择
符合规格的扳手。
扭动手柄时用力要平稳，用力方向与被扭件的中心轴
线垂直。
扳手的规格及使用教学内容（约75分钟）
使用扳手时，最好是拉动而不是推动，拉力的
方向要与扳手的手柄成直角。
非推不可时，要用手掌推，手指伸开，防止撞
伤关节。
不能当锤子使用，也不能用锤子敲击扳手，禁
止反打扳手。
不能在手柄上接加力杠。
常用活动扳手的技术规范
长 in 4 6 8 10 12 15 16 18 24 度 mm 100 150 200 250 300 375 400 450 600
开口最大
开度， 14 19 24 30 36 46 50 55 65
mm
适应螺母 1/8 1/8 1/4 3/8 1/2 5/8～ 3/4 7/8 1～
扳手的规格及使用教学内容（约75分钟）
双头固定扳手的技术规范
mm
名称
规范
单件扳手
成 6件 套 8件 扳 手 10件
4×5,5.5×7,6×7,8×10,9×11,10×12,12×14,14×17,17 ×19，19×22
8×10,12×14,14×17,17×19，19×22，22×24
8×10,12×14,14×17,17×19，19×22，22×24， 24×27,30×32
17件
28件
套筒头尺 寸（即能 旋六角螺 母的对边 距离），
NLB-700型内燃双头螺栓扳手
2018-2019年太原市永乐苑阳光双语小学三年级上册英语期末练习无答案一、我会选一选（选择题）1． This is _____________ bag. A. his B. her 2． This is my brother, ________. A. Sarah B. Mike 3． I can see with my _________. A. eyes B. ears C. hair 4． 他不会游泳。
________ A. He can play football. B. She can sing. C. He can't swim. 5． 你把礼物送给别人时会说：___________ A. This gift is for you. B. How nice! 6． What’s matter? A ．a B ．an C ．the 7． ______ books do you have? A ．How old B ．How much C ．How many 8． I do ________ homework after dinner. A. my B. I C. me 9． What do you smell?_______ A. I smell a nice flower. B. I see a nice flower. 10．Lingling 指着近处的一张桌子问这是什么，应该是：__________ A 、What's this? B 、What's that? 11．—Goodbye, Zhang Ming! —_____. A ．Bye, Li Hua! B ．OK! C ．Hello! 12．一朵红色的花用英语怎么说？______A. a yellow flowerB. a red flower.班级_______________ 座号______ 姓名_______________ 分数__________________________________________________________________________________________________________________13．You can drink some ______.A．B．14．下午与朋友见面时，应该说：_____A. Good morning.B. Good afternoon.C. Good evening.D. Good night.15．你想介绍自己的妹妹时可以说：_______A．He’s my sister.B．She’s my sister.二、想一想，填一填（填空题）16．读算式,选答案,将序号写在横线上.1.three + four =__________2.eight ÷ four =_____________3.four- ____________= one4.two×four =_____________5._______ - three = six6.two × five =_______________ 17．读一读，选择相应的字母。
摩托车常用修理工具之扳手
摩托车常用修理工具之扳手摩托车常用修理工具之扳手扳手主要有开口扳手、梅花扳手、活动扳手、套筒扳手、管子扳手、扭力扳手和专用扳手等。
它用来拆装有棱角的标准螺栓螺母，有单头、双头两种。
端部开口方向与本体有15度, 45度等角度。
使用方便，可上下套人或直接插人螺栓头部或螺母。
(1)开口扳手(呆扳手)。
按其结构形式可分为双头扳手和单头两种;按其开口角度又可分为15度、45度, 90度三种。
这种扳手主要用于拆装一般标准规格的螺栓或螺母。
使用时可以上、下套人或直接插人，具有使用方便的特点。
(2)梅花扳手。
适用范围在5.5-27mm之间，如下图所示。
梅花扳手两端呈套筒状，内壁有等分12个棱角，工作时将螺栓或螺母头部全部包围，不易打滑。
端部套口壁较薄且套口低于扳手本体，便于拆装位置受限的螺栓螺母。
其用途与开口扳手相似，具有更安全可靠的特点。
使用时注意选择合适的规格。
(3)套筒扳手。
用途同梅花扳手。
由一组套筒和长短不同的手柄、连接杆、接头等附件组成。
使用范围广，工作效率高，套筒扳手适合拆装部位狭小、特别隐蔽的螺栓或螺母。
其套筒部分与梅花扳手的端头相似，并制成单件，根据需要，选用不同规格的套筒和各种手柄进行组合。
如活动手柄可以调整所需力臂;快速手柄用于快速拆装螺栓、螺母;同时还能配用扭力扳手显示拧紧力矩，具有功能多、使用方便、安全可靠的特点。
(4)活动扳手。
它的开口端根据需要可以在一定范围内进行调节，使用时，将其开口套入螺栓头部或螺母上(注意要使开口可动部分承受推力，固定部分承受拉力);调整开口，使其与螺栓头部或螺母贴紧，防止扳手滑出损坏螺栓螺母棱角。
主要用于拆装不规则的带有棱角的螺栓或螺母，如下图所示。
使用时必须将活动钳口的开口尺寸调整合适。
应使扳手的活动钳口承受推力，固定钳口承受拉力，如下面第2个图所示;用力要均匀，以免损坏扳手或使螺栓、螺母的棱角变形，造成打滑而发生事故。
摩托车常用修理工具之机油接油盘于骑士们最为基本的一个维护任务就是：更换摩托车机油。
螺栓对应扳手规格
螺栓与扳手大小换算2011-03-10 11:37:22| 分类： | 标签： |字号大中小订阅标准甚多，以下可供参考(DIN 934 Hex Nut)：六角螺母扳手口宽M1 __ 2.5M1.2 __ 3M1.4 __ 3M1.6 __ 3.2M1.8 __ 3.5M2 __ 4M2.3 __ 4.5M2.5 __ 5M2.6 __ 5M3 __ 5.5M3.5 __ 6M4 __ 7M5 __ 8M6 __ 10M7 __ 11 (*推荐系列)M8 __ 13M10 __ 17M12 __ 19M14 __ 22M16 __ 24M18 __ 27M20 __ 30M22 __ 32M24 __ 36M27 __ 41M30 __ 46M33 __ 50M36 __ 55方头、螺栓的扳手尺寸一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。
内六角扳手一般是螺栓的直径减去2。
所有的扳手，包括开口扳手、内六角扳手、梅花扳手、套筒扳手等，其尺寸都是指螺栓头部对边的宽度尺寸，而螺栓的规格是指螺纹的公称直径。
例如，M10的外六角螺栓，其对边宽度为16mm（参见国标GB/5780-86，设计手册上都有），就选用16的开口扳手或梅花扳手。
又如GB/70－85内六角螺栓，M10的内六角螺栓的对边尺寸为8mm，则选用8mm的内六角扳手。
随着经济的发展，我国很多企业进口了大量的通用机械（如：水泵、阀门等）和设备，而这些设备的制造多采用英制标准，给企业日常维护时工器具的配备和选用带来了一定的麻烦，尤其是螺栓所对应的扳手。
在此，笔者整理提供了一份扳手计算的资料供大家参考。
1、计算标准螺栓螺母尺寸（扳手尺寸）的经验公式（采用分数形式）：标准螺栓螺母尺寸（扳手尺寸）=（螺栓螺纹尺寸分子×3）÷（螺栓螺纹尺寸分子×2）例如：1/2英寸螺纹的标准螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸=3/4英寸2、计算加重螺栓螺母尺寸（扳手尺寸）的经验公式（采用分数形式）：加重螺栓螺母尺寸（扳手尺寸）=标准螺栓螺母尺寸 1/8例如：1/2英寸螺纹的加重螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸1/8=7/8英寸以下给出了少部分螺栓对应扳手的列表，敬请使用。
螺栓对应扳手规格
螺栓与扳手大小换算2011-03-10 11:37:22| 分类：建筑安装常识 | 标签： |字号大中小订阅标准甚多，以下可供参考(DIN 934 Hex Nut)：六角螺母扳手口宽M1 __ 2.5 M1.2 __ 3 M1.4 __ 3 M1.6 __ 3.2 M1.8 __ 3.5 M2 __ 4 M2.3 __ 4.5 M2.5 __ 5 M2.6 __ 5 M3 __ 5.5 M3.5 __ 6 M4 __ 7 M5 __ 8 M6 __ 10 M7 __ 11 (*推荐系列) M8 __ 13 M10 __ 17 M12 __ 19 M14 __ 22 M16 __ 24 M18 __ 27 M20 __ 30 M22 __ 32 M24 __ 36 M27 __ 41 M30 __ 46 M33 __ 50 M36 __ 55方头、螺栓的扳手尺寸一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。
内六角扳手一般是螺栓的直径减去2。
所有的扳手，包括开口扳手、内六角扳手、梅花扳手、套筒扳手等，其尺寸都是指螺栓头部对边的宽度尺寸，而螺栓的规格是指螺纹的公称直径。
例如，M10的外六角螺栓，其对边宽度为16mm（参见国标GB/5780-86，设计手册上都有），就选用16的开口扳手或梅花扳手。
又如GB/70－85内六角螺栓，M10的内六角螺栓的对边尺寸为8mm，则选用8mm的内六角扳手。
随着经济的发展，我国很多企业进口了大量的通用机械（如：水泵、阀门等）和设备，而这些设备的制造多采用英制标准，给企业日常维护时工器具的配备和选用带来了一定的麻烦，尤其是螺栓所对应的扳手。
在此，笔者整理提供了一份扳手计算的资料供大家参考。
1、计算标准螺栓螺母尺寸（扳手尺寸）的经验公式（采用分数形式）：标准螺栓螺母尺寸（扳手尺寸）=（螺栓螺纹尺寸分子×3）÷（螺栓螺纹尺寸分子×2）例如：1/2英寸螺纹的标准螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸=3/4英寸2、计算加重螺栓螺母尺寸（扳手尺寸）的经验公式（采用分数形式）：加重螺栓螺母尺寸（扳手尺寸）=标准螺栓螺母尺寸1/8例如：1/2英寸螺纹的加重螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸1/8=7/8英寸以下给出了少部分螺栓对应扳手的列表，敬请使用。
螺栓与扳手尺寸对照表
扳手尺寸和公差根据: JB/GQ112-89本表格适用于经机械加工而成的六角形，四方形和扁丝的尺寸及偏差．mmS d1 d2 e1e2基本 尺寸轴孔轴轴轴 min 孔 min 轴min孔 min极限 偏差 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差1.5 0 -0.100 +0.080 +0.020 ------ 1.73 2.0 -- - 2.30 2.5 -- - 2.87 3.0 4 0-0.1204.0 0-0.120 4.2 -3.443.2 0 -0.120 +0.105 +0.030 ---(3.41) -4.05 5.1 5.6 4.32 4.58 5.0 6 6.5 0 -0.150 7.0 5.45 5.72 5.57 0 -0.150 7.0 7.7 6.01 - 6.08 7.6 8.4 - 6.86 7.0 0 -0.150 +0.130 +0.040 108.6 9.9 7.66 -8.0 9.6 11.3 8.79 9.15 10.0 12 0 -0.180 12.6 0 -0.180 14.1 11.05 11.4312 0 -0.180 +0.160+0.050 14 15.6 17.0 - 13.72 13 15 - - 14.38 - 14 16 17.5 19.8 - 16.00外六角螺栓头部对边尺寸及配合使用的国标扳手规格尺寸表公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17。
螺栓对应扳手规格
螺栓与扳手大小换算之青柳念文创作2011-03-10 11:37:22| 分类：建筑装置知识 | 标签：|字号大中小订阅尺度甚多，以下可供参考(DIN 934 Hex Nut)：六角螺母扳手口宽M1.2 __ 3 M1.4 __ 3M2 __ 4M2.5 __ 5 M2.6 __ 5M3.5 __ 6 M4 __ 7 M5 __ 8 M6 __ 10 M7 __ 11 (*推荐系列) M8 __ 13 M10 __ 17M12 __ 19 M14 __ 22 M16 __ 24 M18 __ 27 M20 __ 30 M22 __ 32 M24 __ 36 M27 __ 41 M30 __ 46 M33 __ 50 M36 __ 55方头、螺栓的扳手尺寸一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸.内六角扳手一般是螺栓的直径减去 2.所有的扳手，包含启齿扳手、内六角扳手、梅花扳手、套筒扳手等，其尺寸都是指螺栓头部对边的宽度尺寸，而螺栓的规格是指罗纹的公称直径.例如，M10的外六角螺栓，其对边宽度为16mm（拜见国标GB/5780-86，设计手册上都有），就选用16的启齿扳手或梅花扳手.又如GB/70－85内六角螺栓，M10的内六角螺栓的对边尺寸为8mm，则选用8mm的内六角扳手.随着经济的发展，我国很多企业出口了大量的通用机械（如：水泵、阀门等）和设备，而这些设备的制造多采取英制尺度，给企业日常维护时工器具的配备和选用带来了一定的费事，尤其是螺栓所对应的扳手.在此，笔者整理提供了一份扳手计算的资料供大家参考.1、计算尺度螺栓螺母尺寸（扳手尺寸）的经历公式（采取分数形式）：尺度螺栓螺母尺寸（扳手尺寸）=（螺栓罗纹尺寸分子×3）÷（螺栓罗纹尺寸分子×2）例如：1/2英寸罗纹的尺度螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸=3/4英寸2、计算加重螺栓螺母尺寸（扳手尺寸）的经历公式（采取分数形式）：加重螺栓螺母尺寸（扳手尺寸）=尺度螺栓螺母尺寸 1/8例如：1/2英寸罗纹的加重螺栓对应的扳手尺寸=（1×3）÷（2×2）英寸1/8=7/8英寸以下给出了少部分螺栓对应扳手的列表，敬请使用.螺栓罗纹尺寸尺度螺栓螺母尺寸（扳手尺寸）加重螺栓螺母尺寸（扳手尺寸）内六角螺栓罗纹尺寸内六角扳手尺寸1/47/16-1/43/165/161/2-5/161/43/89/16-3/85/167/165/8-7/163/81/23/47/81/23/89/167/815/81/25/815/161-1/163/45/83/41-1/81-1/47/83/47/81-5/161-7/1613/411-1/21-5/81-1/87/81-1/81-11/161-13/161-1/47/81-1/41-7/821-3/811-3/82-1/162-3/161-1/211-1/22-1/42-3/81-3/41-1/41-5/82-7/162-9/1621-1/21-3/42-5/82-7/8注：1、螺栓尺寸为螺杆直径的英制尺寸；2、内六角螺栓尺寸为螺杆直径的英制尺寸；3、单位：英寸.。
螺栓大小及对应扳手
外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MM M6 10MMM8 13MM(14MM) M10 16MM(17MM) M12 18MM(19MM) M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标公制内六角螺栓与内六角扳手尺寸对照表内六角螺栓对应内六角扳手(Allenkey)尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17攻螺纹底孔的计算脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝4# ,M55#, M66#, M88#, M1010#, M1212#, M14,M1614#, M16,M2017#, M2019#, M2422#, M3027#, M36一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。
扳手使用和选择的基础知识
9、电动扳手：拧紧和旋松螺栓及螺母的电动工 具。
电动扳手特点 ①操作方便。 ②省时省力。 ③价格高
10、岩心钻探中专用于手动拧卸钻具的工具。拧卸
钻杆的称钻杆自由钳，拧卸套管和岩心管的称套管 自由钳。不同外径的钻具有相应不同规格的自由钳。
性能等级分别有3.6、4.6、4.8、5.6、5.8、6.8、 8.8、9.8、10.9、12.9等10余个等级，其中8.8
235
加上半身力
加全身力
压上全身重 量
压上全身重 量
螺栓 强度 级 4.6 5.6 6.8 8.8 10.9 12.9
屈服 强度 N/mm² 240 300 480 640 900 1080
螺栓拧紧力矩
螺栓公称直径
6
8
10
拧紧力矩
4-5
10-12
20-25
5-7
12-15
25-32
7-9
17-23
简易指针式
指针表盘式
电子数显式
刻度可调式
定值式
螺丝刀
预置式扭力扳手具有预设扭矩数值和声响装置。使 用时，首先设定好一个需要的扭矩值上限，当施加 的扭矩达到设定值时，扳手会发出“卡塔”声响或 者扳手连接处折弯一点角度，这就代表已经紧固不 要再加力了，提示完成工作。解除作用力后，扳手 各相关零件能自动复位。
活扳手特点：相当于 2-6种规格的呆扳手
5、钩形扳手：又称月牙形扳手，用于拧转厚度受 限制的扁螺母等。
6、套筒扳手：它是由多个带六角孔或十二角孔 的套筒并配有手柄、接杆等多种附件组成，特别 适用于拧转地位十分狭小或凹陷很深处的螺栓或 螺母。
7、内六角扳手：成L形的六角棒状扳手，专用于拧转内六角螺 钉。内六角扳手的型号是按照六方的对边尺寸来说的，螺栓的 尺寸有国家标准。
常用的扳手分类盘点
常用的扳手分类盘点一种手动工具，利用杠杆原理将螺栓、螺钉、螺母和其他紧固件拧紧到螺栓或螺母的开口或插座上。
扳手通常在手柄的一端或两端有开口或套孔，以夹紧手柄，施加外力，使螺栓或螺母能被手柄转动和握住。
使用时，沿螺纹旋转方向对手柄施加外力，即可拧紧螺栓或螺母。
常用的几种扳手类型(1)哑扳手:一端或两端有固定尺寸的开口，用于拧入一定尺寸的螺母或螺栓。
(2)梅花扳手:两端都有带六角孔或十二角孔的工作端，适用于工作空间狭小，普通扳手无法使用的场合。
(3)两用扳手:一端与单头扳手相同，另一端与梅花扳手相同，两端旋入相同规格的螺栓或螺母。
(4)活扳手：开口宽度可在一定尺寸范围内进行调节,能拧转不同规格的螺栓或螺母。
(5)钩形扳手:又称月牙扳手，用于拧有限厚度的平螺母。
(6)套筒扳手:由多个带六角孔或十二角孔的套筒组成，并配有手柄、连杆等各种附件，特别适用于拧位置很窄或凹陷很深的螺栓或螺母。
(7)内六角扳手：成Ｌ形的六角棒状扳手，专用于拧转内六角螺钉。
内六角扳手的型号是按照六方的对边尺寸来说的，螺栓的尺寸有国家标准。
(8)扭矩扳手:能显示拧紧螺栓或螺母时所施加的扭矩；或者当施加的扭矩达到规定值时，会发出光或声音信号。
扭矩扳手适用于扭矩定义明确的装配工作。
扳手安全操纵应留意的事项：1.一种由扳手本体、固定钳口、活动钳口和蜗杆组成活动扳手，是一种万能扳手。
它的开口大小可以在一定范围内调节，所以一般可以使用开口大小范围内的螺钉和螺母。
但不允许用大扳手拧紧较小的螺钉，这样会使螺钉因扭矩过大而断裂；应根据螺钉六角头或螺母六角头的大小调整开口，间隙不能过大，否则螺钉头或螺母会损坏，容易滑落，造成伤害事故；让固定钳口承受主要力量，向操作者方向拧紧扳手手柄，不要向前推。
扳手手柄不可任意伸长，扳手不可作为锤子工具使用。
2.哑扳手(开口扳手)、套筒扳手、锁紧扳手和内六角扳手称为特种扳手。
其特征在于:单头螺钉头或螺母只能拧一种尺寸，双头螺钉头或螺母只能拧两种尺寸；使用扳手时，扳手开口要与螺纹部分相匹配，才能用力。
螺栓与扳手尺寸对照表
扳手尺寸和公差根据: JB/GQ112-89本表格适用于经机械加工而成的六角形，四方形和扁丝的尺寸及偏差．mm S d1 d2 e1 e2基本尺寸轴孔轴轴轴min孔min轴min孔min 极限偏差极限偏差基本尺寸极限偏差基本尺寸极限偏差1.5-0.100+0.080+0.020---- -- 1.73 2.0 - - - 2.302.5 - - - 2.873.0 4-0.1204.0 0-0.1204.2 - 3.44 3.2-0.120+0.105+0.030- - - (3.41) -4.0 55.1 5.6 4.32 4.585.0 66.5-0.1507.0 5.45 5.72 5.5 7-0.1507.0 7.7 6.01 -6.0 87.68.4 - 6.867.0 0-0.150+0.130+0.040108.6 9.9 7.66 -8.0 9.6 11.3 8.79 9.15 10.0 12-0.18012.6-0.18014.1 11.05 11.43 12 0-0.180+0.160+0.05014 15.6 17.0 - 13.7213 15 - - 14.38 -14 16 17.5 19.8 - 16.00外六角螺栓头部对边尺寸及配合使用的国标扳手规格尺寸表公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17。
一种用于双头螺柱快速拧入的工装套筒[实用新型专利]
![一种用于双头螺柱快速拧入的工装套筒[实用新型专利]](https://img.taocdn.com/s3/m/8f72785549d7c1c708a1284ac850ad02de80071b.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201822029371.9(22)申请日 2018.12.05(73)专利权人 明阳智慧能源集团股份公司地址 528437 广东省中山市火炬开发区火炬路22号(72)发明人 赵辉 陈阳 谢福涛 彭国勋 薛振峰 (74)专利代理机构 广州市华学知识产权代理有限公司 44245代理人 冯炳辉(51)Int.Cl.B25B 21/00(2006.01)B25B 23/10(2006.01)(54)实用新型名称一种用于双头螺柱快速拧入的工装套筒(57)摘要本实用新型公开了一种用于双头螺柱快速拧入的工装套筒，包括套筒本体，套筒本体为一端带有外六角头的筒状结构，其另一端开口，其内腔形成有与双头螺柱的外螺纹相啮合的内螺纹，通过螺纹连接将双头螺柱固定在套筒本体上，所述外六角头形成有与套筒本体同轴的内四方形孔，用于电动扳手的四方驱动头的安装，所述外六角头的其中两个相对立的侧面上分别形成有两个处于同一轴线的小圆孔，用于卡住电动扳手的四方驱动头的钢珠或穿入铁丝，从而将电动扳手与套筒本体进行固定，驱动电动扳手实现将双头螺柱快速拧入到基体内。
本实用新型能够有效解决快速安装双头螺柱的问题。
权利要求书1页 说明书2页 附图2页CN 209319659 U 2019.08.30C N 209319659U1.一种用于双头螺柱快速拧入的工装套筒，包括套筒本体，其特征在于：所述套筒本体为一端带有外六角头的筒状结构，其另一端开口，其内腔形成有与双头螺柱的外螺纹相啮合的内螺纹，通过螺纹连接将双头螺柱固定在套筒本体上，所述外六角头形成有与套筒本体同轴的内四方形孔，用于电动扳手的四方驱动头的安装，所述外六角头的其中两个相对立的侧面上分别形成有两个处于同一轴线的小圆孔，用于卡住电动扳手的四方驱动头的钢珠或穿入铁丝，从而将电动扳手与套筒本体进行固定，驱动电动扳手实现将双头螺柱快速拧入到基体内。
双头螺柱安装要求
双头螺柱安装要求双头螺柱（ 也称为双头螺栓或双头螺丝）是一种具有两个螺纹端的紧固件，通常用于连接两个或多个部件。
在机械设计、桥梁建设、大型设备安装等领域中，双头螺柱发挥着重要作用。
为了确保结构的安全和可靠性，双头螺柱的安装需要遵循一定的要求：1.（材料选择：双头螺柱的材料应与被连接件的材料相匹配，以确保足够的强度和耐腐蚀性。
常用的材料有碳钢、不锈钢和合金钢等。
2.（尺寸规格：双头螺柱的直径、长度和螺纹规格应根据设计要求和受力情况选择合适的尺寸，以确保连接的稳定性和可靠性。
3.（螺纹精度：双头螺柱的螺纹应具有良好的精度和表面光洁度，以便于顺利安装并保证连接的牢固性。
螺纹的牙型和螺距应符合相关标准。
4.（安装前准备：在安装双头螺柱之前，应清理螺纹孔内的杂物和油污，避免影响螺纹的啮合和连接的强度。
同时，检查双头螺柱是否有损伤或变形，确保其完好无损。
5.（安装方法：双头螺柱的安装通常采用手动或电动扳手进行。
在拧紧过程中，应保持均匀的扭矩，避免过度拧紧导致螺纹损坏或材料变形。
对于需要承受较大载荷的连接，可以使用扭力扳手或扭矩扳手来控制拧紧力矩。
6.（防松措施：为了防止双头螺柱在使用过程中因振动或载荷变化而松动，可以采取一些防松措施，如使用弹簧垫圈、尼龙锁紧螺母或开口销等。
7.（检查和维护：安装完成后，应对双头螺柱的连接进行检查，确保其牢固可靠。
在使用过程中，定期对双头螺柱进行检查和维护，发现问题及时处理，以确保结构的安全运行。
总之，双头螺柱的安装要求包括材料选择、尺寸规格、螺纹精度、安装前准备、安装方法、防松措施和检查维护等方面。
严格遵循这些要求，可以确保双头螺柱连接的稳定性和可靠性，保障结构的安全运行。
双头螺栓知识简介
双头螺栓知识简介双头螺栓(Stud)，也叫双头螺丝或双头螺柱。
用于连接机械的固定链接功能，双头螺栓两头都有螺纹，中间的螺杆，有粗的也有细的。
一般用于矿山机械，桥梁，汽车，摩托车，锅炉钢结构，吊塔，大跨度钢结构和大型建筑等。
一、基本介绍螺栓特指直径较大一些的螺丝，也可以没有头部，如双头螺栓。
一般的，不叫"双头螺栓"而叫"双头螺柱"。
双头螺柱最常用的形式是两端有螺纹，中间是光杆。
最典型的用途：地脚螺栓、或者类似地脚螺栓的地方、较厚的连接，用普通螺栓无法实现的时候。
二、规格标示螺纹规格d=M12、公称长度L=80mm、性能等级为4.8级等长双头螺栓完整标记为：国标901 M12×80三、主要用途1、用在主体为大型设备，需要安装附件，比如视镜、机械密封座、减速机架等。
这时就用到双头螺栓，一端拧入主体，安装好附件后另一端带上螺母，由于附件是经常拆卸的，螺纹会磨损或损坏，使用双头螺栓更换会非常方便。
2、用于连接体厚度很大，螺栓长度非常长时，会用双头螺栓。
3、用于连接厚板和不便使用六角螺栓连接的地方，如混凝土屋架、屋面梁悬挂单轨梁悬挂件等。
四、防松目的实际工作中，外载荷有振动、变化、材料高温蠕变等会造成摩擦力减少，螺纹副中正压力在某一瞬间消失、摩擦力为零，从而使螺纹联接松动，如经反复作用，螺纹联接就会松弛而失效。
因此，必须进行防松，否则会影响正常工作，造成事故。
五、基础知识双头螺栓是依照国标897-国标901标准制造，所用材质有：Q235、45#、40Cr、35CrMoA、Q345D，规格有：M3mm-M100mm，长度可根据用户需要定制。
高强度双头螺栓，材质有35#、45#、35CrMoA、25Cr2MoV、304、316、304L、316L、2H、2HM、B7、B7M、B16、B8、8、B8M、8M，广泛应用于电力、化工、炼油、阀门、铁路、桥梁、钢构、汽摩配件等领域双头螺栓作用：一般用于矿山机械、桥梁、汽车、摩托车、锅炉钢结构、吊塔、大跨度钢结构和大型建筑等。
各种扳手的英文名称
Wrenchadjustable wrench 活(动)扳手, 可调扳手coach wrench 活(动)扳手, 可调扳手monkey wrench 活(动)扳手, 可调扳手adjustable flat wrench 扁平活动扳手adjustable tap wrench 可调丝锥扳手Allen wrench 通用板手alligator wrench 管扳手, 管钳angle wrench 斜口扳手bent wrench 弯头板手box wrench 套筒扳手brace wrench 曲柄头扳手breaker point wrench 电流开关扳手bulldog wrench 管子扳手carriage wrench 套筒板手chuck wrench 卡盘扳手circular ended wrench 套筒扳手claw wrench 钩形扳手closed-end wrench 闭口扳手coach wrench 活动扳手construction wrench 大型安装扳手cylinder wrench 圆筒扳手deep socket wrench 长套管型套筒板手diagonal wrench 活扳手, 瑞典式扳手double end "alligator type "wrench 双头鳄口扳手, 双头管扳手double hexagon end cap wrench 六角螺帽双头扳手double hexagon opening double offset box socket wrench 双头弯脖梅花扳手double hexgonal S-shaped closed double head wrench 套六角环形两头固定扳手double square closed single head wrench 套方环形一头固定扳手double-head wrench 双头扳手electric socket wrench 套筒电扳手electrode wrench 电极扳手end wrench 平板手flange wrench 凸缘扳手fork wrench 叉形板手free box wrench 活套筒扳手free lever hexagonal fixed socket wrench 活柄六角固定套筒扳手free lever swinging socket wrench 活柄活动套筒扳手fuse wrench 引信扳手grip wrench 管子钳head bent adjustable wrench 弯头活动扳手hexagonal closed double bead wrench 六角环形双头扳手hexagonal inserted handle box wrench 六角插柄套筒扳手hexagonal socket wrench 六角套筒扳手hose wrench 软管扳手hub wrench 轮毂螺母扳手impact wrench 拧紧扳手, 套筒[机动]板手, 冲头machine wrench 机器板手main bearing wrench 主轴承扳手male wrench 套筒扳手monkey wrench 管子钳, 活动板手monkey adjustable wrench 活动扳手monkey screw wrench 活扳手motor wrench 管子钳multiple-dimensioned double head wrench 多尺度双头扳手nozzle wrench 喷嘴扳手nut wrench 螺母扳手, 扳子offset wrench 斜口扳手off-set pattern socket wrench 弯脖套筒扳手open end wrench 开口板手packing nut wrench 填密螺母扳手pin face wrench 叉形带销扳手pipe wrench 管扳手, 管钳子pipe spanner wrench 管(子)钳piston wrench 活塞扳手plug wrench 火花塞专用扳手pneumatic nut wrench 风动螺母扳手propeller shaft turning wrench 螺旋桨轴扳手ratchet wrench 棘轮扳手rear suspension wrench 后悬挂螺母扳手rear-wheel bearing nut wrench 后轮轴承螺母扳手rim wrench 轮缘扳手roll grip pipe wrench 链条管子钳screw wrench 螺钉扳手set-screw wrench 止动螺钉扳手, 固位螺钉板手shifting wrench 活口扳手single-pin type spanner wrench 单销式扳手sleeve-pipe wrench 套筒扳手snap-on socket wrench 有爪套筒扳手socket off-set wrench 弯头套筒扳手socket ratchet wrench 套筒棘轮扳手solid wrench 死扳手, 呆板手spanner wrench 活动扳手, 开脚板手, 插头[销]板手spark plug socket wrench 火花塞(套筒)扳手spider wrench 星形套筒扳手square box wrench 方套筒扳手square head wrench 方头螺栓扳手square inserted handle box wrench 四方插柄套筒扳手square normal closed double head wrench 四方环形双头扳手square single end tubular wrench 四方单头套筒扳手square socket wrench 方套筒扳手square S-shaped closed double head wrench S形四方环形双头扳手straddle wrench 叉形扳手straight shank socket wrench 直柄套筒扳手tap wrench 铰杠; 丝锥扳手, 螺丝攻板手T-handle square fixed socket wrench 丁字柄四方固定套筒扳手tommy wrench 螺旋头部用(活动)杆(如虎钳上)套筒扳手tool-post wrench 刀架扳手torque wrench 转矩扳手torque measuring wrench 转矩指示扳手track wrench 轨道扳钳union wrench 联管节扳手, 管接头板手universal socket wrench 万能套筒扳手wheel wrench 轮扳手。
扳手的使用方法
扳手的使用1、双头呆扳手用途：紧固或拆卸六角头螺栓、螺母和方头螺栓、螺母。
安全使用规则：●使用时,扳手应与螺栓与螺栓六角头或螺母的平面保持水平，以免用力时扳手滑出伤人。
●不能在扳手尾端加接套管延长力臂,以防损坏扳手。
●不能用钢锤敲击扳手,扳手在冲击载荷下极易变形或损坏.●不能将公制扳手用于英制螺栓或螺母，也不能将英制扳手用于公制螺栓或螺母，以免造成打滑而伤及使用者.2、双头梅花扳手:用途：紧固或拆卸六角头螺栓或螺母特点：采用Crv钢制造的梅花扳手，坚固耐用，其扭矩比普通合金钢梅花扳手高10%-20％，比碳钢梅花扳手高30％-100%。
●Crv钢梅花扳手的十二角孔采用推削加工，孔形精度高。
●精确的十二角分度,可保证螺母六角均匀受力，且不受损伤.●梅花扳手的颈部采用15度-45度的弯曲设计，可扳拧凹槽部位螺栓或螺母,使用时不易伤手。
安全使用规则:●不能将公制扳手用于英制螺栓或螺母，也不能将英制扳手用于公制螺栓或螺母,以免造成打滑而伤及使用者。
●不能在扳手尾端加接套管延长力臂，以防损坏扳手。
●不能用钢锤敲击扳手,扳手在冲击载荷下极易变形或损坏.3、两用扳手:用途：紧固或拆卸六角头螺栓或螺母和方头螺栓或螺母。
特点:采用Crv钢制造的两用扳手坚固耐用。
其开口端的扭矩高于碳钢扳手100％以上，梅花端的扭矩高于普通合金钢扳手10％-20%，高于碳钢扳手30%—100%。
●快速两用扳手的特殊开口，可使扳手不必从六角螺母上取下，便可变换扳拧角度.安全使用规则：●不能将公制扳手用于英制螺栓或螺母，也不能将英制扳手用于公制螺栓或螺母，以免造成打滑而伤及使用者。
●不能在扳手尾端加接套管延长力臂，以防损坏扳手。
●不能用钢锤敲击扳手，扳手在冲击载荷下极易变形或损坏4、活扳手:用途:紧固或拆卸六角头螺栓、螺母和方头螺栓或螺母.特点:“长城牌”活扳手采用高锰钢制造,“PARTNER"活扳手采用CR-V钢制造。
●采用Crv制造的活扳手,其扭矩比一般活扳手高20％以上。
