铁路机柜标准-概述说明以及解释1.引言1.1 概述铁路机柜是指用于承载、保护和管理铁路系统中的各种设备和电子设备的专用机柜。
随着铁路系统的发展和现代化进程的推进,铁路机柜的标准化和规范化变得尤为重要。
本文将介绍铁路机柜标准的相关内容,旨在为铁路系统的设备管理提供参考和指导。
铁路机柜标准的制定是为了确保铁路系统中的设备具有一定的互操作性、可靠性和安全性。
通过制定统一的标准,可以有效提高设备维护和管理的效率,降低系统故障率和维修成本。
同时,标准化的铁路机柜还可以为设备的更新和升级提供便利,推动铁路系统的技术进步和创新。
铁路机柜标准的制定包括了多个方面的考虑,如机柜的尺寸、材质、防护等级、电磁兼容性、散热设计等。
其中,机柜尺寸的统一是保证设备的互操作性和可替换性的重要条件。
标准化的尺寸可以使得不同厂家生产的设备能够在同一机柜中安装,方便维护人员进行管理和维修。
此外,铁路机柜的材质和防护等级也是制定标准时需要考虑的重要因素。
机柜的材质应具备一定的强度和抗腐蚀能力,能够在铁路系统的复杂环境下长期稳定运行。
同时,由于铁路系统的特殊性,机柜还需要具备一定的防水、防尘和防震能力,以保证设备的正常运行。
此外,铁路机柜的电磁兼容性和散热设计也是制定标准时需要考虑的重要问题。
在铁路系统中,存在大量的电子设备,这些设备之间可能会产生相互干扰,因此机柜需要具备良好的电磁屏蔽和抗干扰能力。
同时,由于铁路设备的长时间运行和高密度布局,机柜的散热设计也需要符合一定的标准,以防止设备过热导致故障。
综上所述,铁路机柜标准的制定对于铁路系统的设备管理和运行具有重要意义。
通过统一标准,可以提高设备管理的效率和水平,推动铁路系统的技术进步和创新。
未来,随着铁路系统的进一步发展和应用,铁路机柜标准也将随之不断完善和更新,以适应不断变化的需求和技术发展。
文章结构部分是对整篇文章的组织和安排进行说明,目的是帮助读者快速了解文章的结构和内容。
下面是文章1.2文章结构部分的内容:1.2 文章结构本文将按照以下结构来进行介绍和探讨铁路机柜的标准。
铁路移动通信天线使用要求
铁路移动通信天线使用要求一、引言铁路移动通信天线是指在铁路运输系统中用于移动通信的天线设备,主要用于实现列车与地面通信、列车间通信以及列车内部通信等功能。
由于其在铁路系统中的重要性,因此对其使用要求也越来越高。
二、天线选型1.频段选择铁路移动通信天线的频段选择应根据不同的应用需求进行选择,如GSM-R系统需要使用900MHz频段,LTE-R系统需要使用700MHz/2.6GHz频段等。
同时,应注意避免与其他设备频段干扰。
2.增益选择铁路移动通信天线的增益直接影响到其覆盖范围和传输距离。
一般情况下,增益越大则覆盖范围和传输距离越远。
但是,在实际应用中也要考虑到天线大小和重量等因素。
3.极化方式选择极化方式分为水平极化和垂直极化两种。
在选型时需根据具体情况进行选择,如地面基站一般采用垂直极化天线,而车载终端则采用水平极化天线。
三、安装要求1.安装位置选择铁路移动通信天线的安装位置应选择在车顶或车侧,并且要避免与其他设备的干扰,如高压电线、信号灯等。
2.安装角度选择铁路移动通信天线的安装角度应根据具体情况进行选择,如车载终端一般采用水平安装,地面基站则需根据覆盖范围和传输距离进行选择。
3.接地处理为了保证天线正常工作和防止雷击等自然灾害,铁路移动通信天线在安装时应进行接地处理。
接地电阻应小于10欧姆,并且要保证接地可靠性。
四、使用注意事项1.防止物理损坏铁路移动通信天线在使用过程中要注意防止物理损坏,如避免碰撞、挤压等。
同时,在列车运行过程中也要注意避开隧道、桥梁等地方。
2.定期检查维护为了保证铁路移动通信天线的正常工作,应定期对其进行检查和维护。
检查内容包括连接状态、电缆磨损情况、接地状态等。
3.避免干扰为了保证铁路移动通信天线的正常工作,应避免与其他设备频段干扰。
同时,在使用过程中也要注意避免电磁干扰等问题。
五、总结铁路移动通信天线的选型、安装和使用都需要注意一系列要求,这些要求直接影响到其正常工作和效果。
铁路中间站通信设备
铁路中间站通信设备铁路中间站通信设备是指铁路路线上的中间站点,其主要作用是在车站和车站之间传递信息和指令,确保铁路运输的安全和顺畅。
铁路中间站通信设备的作用既包括铁路信号和通信系统的支持,也包括对列车货运的监管和管理。
本文将介绍铁路中间站通信设备的主要构成、作用和技术特点,让读者更好地了解其中的工作原理和应用。
1.铁路中间站通信设备的构成铁路中间站通信设备通常包括两个主要部分:铁路信号和通信系统。
其中,铁路信号系统由信号机、阀门机和牵引设备等构成,负责实现列车的控制和指挥。
信号机能够向列车发出信号,指示其停车、前进或变更轨道,而阀门机则负责开启和关闭阀门,以便于列车的顺利通过。
而牵引设备则负责列车的牵引和刹车工作。
这些设备都是基于先进的控制技术和系统进行实现,能够确保列车的运行安全和可靠性。
另外,铁路通信系统也是铁路中间站通信设备的重要组成部分。
通信系统通常包括信号传输、监测和控制设备,以及通信网络等。
其中,信号传输设备主要负责将铁路信号和指令传输到列车上,以实现列车的控制和调度。
监测和控制设备则负责监测列车的状态和运行情况,以及提供实时数据支持和反馈。
通信网络则负责实现设备之间的互联和信息交换,以确保列车运行的安全和高效。
2.铁路中间站通信设备的作用铁路中间站通信设备的主要作用是确保列车的顺利运行和安全。
具体而言,其主要功能包括列车控制和指挥、货运监管和管理、安全保障和应急处理等。
在列车控制和指挥方面,铁路中间站通信设备能够确保列车按照规定路线行驶,实现轨道切换和速度控制。
而在货运监管和管理方面,铁路中间站通信设备能够监测列车运行状态和引导货物的运输,确保货运运输的顺利和高效。
在安全保障和应急处理方面,铁路中间站通信设备能够提供实时数据支持和反馈,以便于及时发现和处理突发事件和问题。
3.铁路中间站通信设备的技术特点铁路中间站通信设备的技术特点主要表现在以下几个方面:1)可靠性高。
铁路运输是一项高度安全和可靠性要求的行业,铁路中间站通信设备的设计和实现也需要满足这一要求。
铁路通信设备版本管理办法(铁总运【2015】36号)

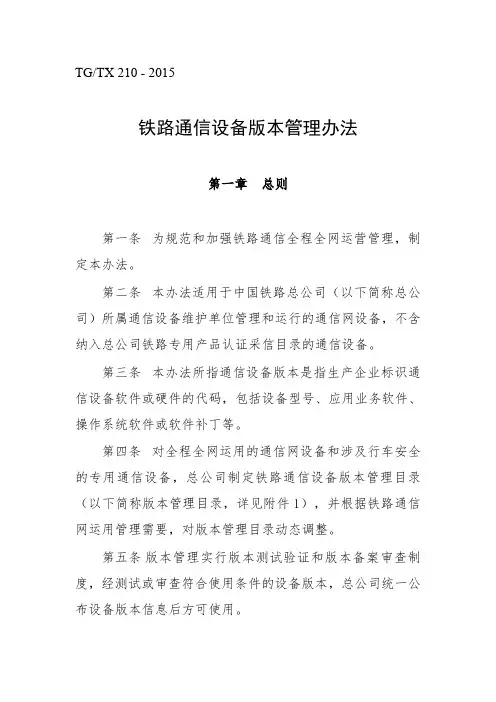

TG/TX210-2015铁路通信设备版本管理办法第一章总则第一条为规范和加强铁路通信全程全网运营管理,制定本办法。

第二条本办法适用于中国铁路总公司(以下简称总公司)所属通信设备维护单位管理和运行的通信网设备,不含纳入总公司铁路专用产品认证采信目录的通信设备。
第三条本办法所指通信设备版本是指生产企业标识通信设备软件或硬件的代码,包括设备型号、应用业务软件、操作系统软件或软件补丁等。
第四条对全程全网运用的通信网设备和涉及行车安全的专用通信设备,总公司制定铁路通信设备版本管理目录(以下简称版本管理目录,详见附件1),并根据铁路通信网运用管理需要,对版本管理目录动态调整。
第五条版本管理实行版本测试验证和版本备案审查制度,经测试或审查符合使用条件的设备版本,总公司统一公布设备版本信息后方可使用。
第六条纳入总公司版本管理目录的通信设备在铁路通信网内使用时,设备的软件版本应与总公司公布的版本一致。
因业务需求或功能要求不同,确需采用不同版本软件的,铁路局可在总公司公布的入网设备版本中选用适当的版本。
第七条未纳入总公司版本管理目录的其他铁路通信设备,由铁路局根据运用和管理需要,参照本办法相关要求自行规定。
第二章版本管理分工第八条铁路通信设备版本由总公司运输局归口管理。
运输局、北京铁路通信技术中心(以下简称通信中心)、铁路局电务处依据部门职责负责或承担以下具体工作:(一)总公司运输局负责制定通信网设备的版本管理目录,指导版本测试、审查工作,审核公布设备版本信息。
(二)通信中心负责受理版本测试和版本备案申请,组织版本审查和版本测试工作,指导铁路局设备维护单位实施版本更新,管理全路通信网在用设备版本信息台账。
根据通信网设备运用管理需要,提出版本管理目录调整建议。
(三)铁路局电务处负责管内通信网设备的版本管理,按总公司公布的版本信息,组织完成管内设备版本更新和功能验证工作,管理管内通信网设备版本信息台账。
根据铁路局管内通信网运用管理需要,制定局管内通信设备版本管理制度,提出版本管理目录调整建议。
