万科住宅设计施工图技术标准，全是干货1、住宅门洞宽度2、房门门洞口高度3、入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。
4、入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。
5、相同类型房间窗洞口尺寸宜尽量统一：开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。
起居厅处阳台门门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。
6、凸窗窗台高450，外墙面至凸窗板外缘为550。
凸窗遮阳板在墙根处应设导流槽，以免遮阳板上的水停留。
7、低窗台应为450，一般情况落地窗应做由结构上反150的反槛。
厨房、卫生间窗台高1000（此高度应从与之相连的厅房的建筑完成面开始计算）。
8、铝合金门窗尺寸要求：a、多层及洋房产品的窗顶标高b、别墅、高层等产品的窗顶标高根据具体情况再定。
c、铝合金门的高度不应低于2100。
d、单扇推拉门宽度≤1000。
e、平开窗的开启扇宽度≤650，高度≤1500。
9、铝合金门窗开启方式：a、平开门窗的气密性能优于推拉门窗。
b、双扇平开门中间一般有中梃。
c、上悬窗的通风量较大，配件较便宜，适合用在卫生间和推拉门的上侧。
d、三轨、四轨推拉门通风量大，造价也大。
10、低窗防护：a、安装在易于受到人或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。
保护措施根据建筑玻璃安装的具体部位不同，可以采取警示（在视线高度设置警示标志）或防碰撞设施（设置护栏）等。
对有可能发生高空人体或玻璃坠落的情况，必须采取可靠的护栏。
b、无室外阳台的外窗台距室内陆面高度小于900时，必须采用安全玻璃并加设可靠的防护措施。
窗台高度低于600的凸窗，其计算高度应从窗台面开始计算。
防护栏杆高度多层≥1.1米，小高层、高层≥1.2米。
c、防护栏杆做法：采用30宽3厚的扁铁做骨架，中间焊接Ф8的圆钢，间距小于200。
底座采用M8的膨胀螺栓与地面可靠连接。
万科施工图审图导则筑部分
在上人屋面或靠近上人屋面处，排烟道出屋面的烟囱孔底标高不应低于顶层上人露台（或屋面）地面完成面2000。对于坡屋面和非上人平屋面（露台），一般高于完成面300(结构面500)。
坡屋面
坡屋面的梁是否影响房间的使用和观感
构件
砼构架
与结构图是否一致
花池
阳台或入口处的花池应做四壁为砼的花池，花池排水设置
a、1200×600――空调板不穿管；
b、1300×600――空调板上有管穿过；
c、当多台机平行摆放时，每增加一台，长度增加950。
当客餐厅面积大于28m2时，客餐厅空调同时按柜机和壁挂式室内机考虑。当客餐厅面积不大于28m2时，客餐厅空调按壁挂式室内机考虑。
当室内机为壁挂机时，冷媒管穿墙洞应设置在梁下。当室内机为柜机时，冷媒管穿墙洞留洞中心距建筑完成面200。
车库净高不小于2.2米，地下室层高宜为3.6m～3.9m
找坡
地下室车库结构顶板应采用同厚度结构找坡排水。
地下室车库楼板、底板宜采用同厚度结构找坡排水。
车位尺寸
车库柱净距：
停车类型
小轿车（标准车型尺寸为长×宽×高＝4.90m×1.80m×1.60m）
两柱间停车数
1
2
3
4
柱间建议净距（m）
2.4
4.7
7.0

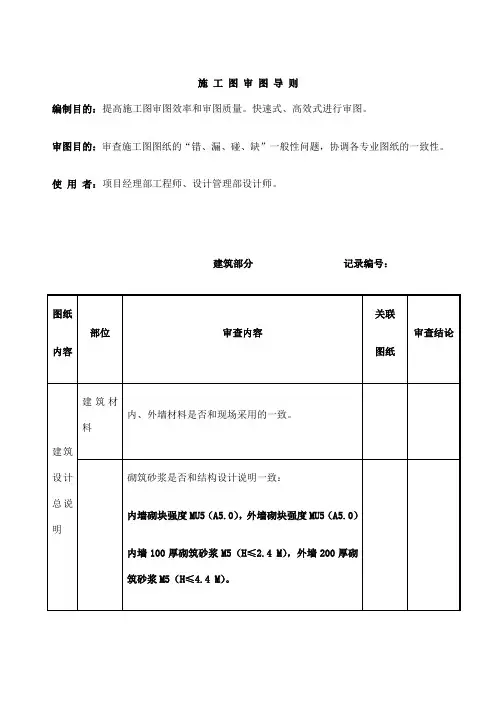

施 工 图审 图导 则
编制目的：提高施工图审图效率和审图质量。快速式、高效式进行审图。
审图目的：审查施工图图纸的“错、漏、碰、缺”一般性问题，协调各专业图纸的一致性。
使 用 者：项目经理部工程师、设计管理部设计师。
建筑部分记录编号：
图纸
内容
部位
审查内容
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（安装部分）
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（安装部分）为提高集团施工图质量，特制定住宅项目施工图设计指导书，对设计中的有关做法及常见问题进行必要的统一与明确。
本指导书中内容若与当地标准或习惯做法相冲突时，设计人员应以书面形式及时反馈意见，集团将以年度为周期进行完善与修订。
未尽事宜，按现行的规范、规定及标准执行。
本指导书可配合《万科施工图标准设计图集》配套使用。
第一部分：电气专业一、总则1.必须严格执行规范中的强制性条文，不得有任何违反。
2.供配电方案应满足当地供电部门电业管理规定的要求。
3.供配电系统应合理、优化，设计应兼顾质量与成本。
4.设备应根据万科集团及区域采购要求选择性价比高的产品。
5.各工程子项的技术标准及绘图标准应统一。
6.图纸绘制深度应满足国家规定的设计深度。
7.设计院每次提交设计成果图纸时，必须填写《电专业各阶段重点问题审核一览表》中的《施工图阶段重点问题审核一览表》并签字后提交给广州万科项目设计负责人。
8.本指导书和增补内容与当地标准或习惯做法相冲突时，设计人员应及时以书面的形式向万科设计管理部反馈意见。
二、强电部分1.供配电系统1.1供配电系统应在满足当地供电部门的电业管理规定及物业管理的有关要求的前提下，由甲乙双方协商确定。
具体要求参见配套图集和《供电局业扩工程接入系统管理及技术暂行规定》1.2低压配电系统设计应尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑，以减少低压柜的数量。
1.3低压配电柜选用GCK型抽屉柜。
1.4框架开关、塑壳及塑壳漏电开关、微型断路器的型号及品牌的选择，由甲方根据万科集团（区域）战略采购的招标情况确定。
1.5双电源自动切换开关选用由甲方根据万科产品的类别确定。
1.6变压器低压侧配电总（框架）开关的额定值应比整定值大一级（供电局要求），开关的分段能力应与变压器的容量相匹配。
1.7住宅户内配电箱漏电开关选择电子式。
1.8照明及动力负荷应根据其负荷类别选择开关的型号；电线、电缆耐火等级的选择：消防负荷选择耐火型，其它选择普通型。
万科施工图要求

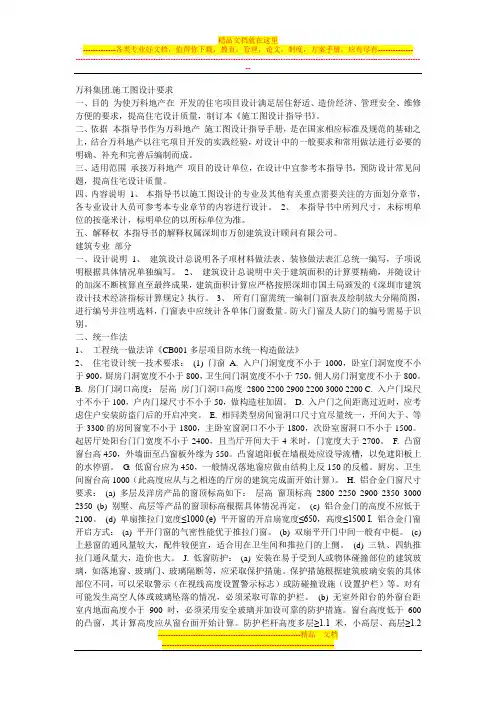

万科集团.施工图设计要求一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
建筑专业部分一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
B. 房门门洞口高度：层高房门门洞口高度2800 2200 2900 2200 3000 2200C. 入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。
D. 入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。
E. 相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。
深圳万科施工图设计指导书建筑

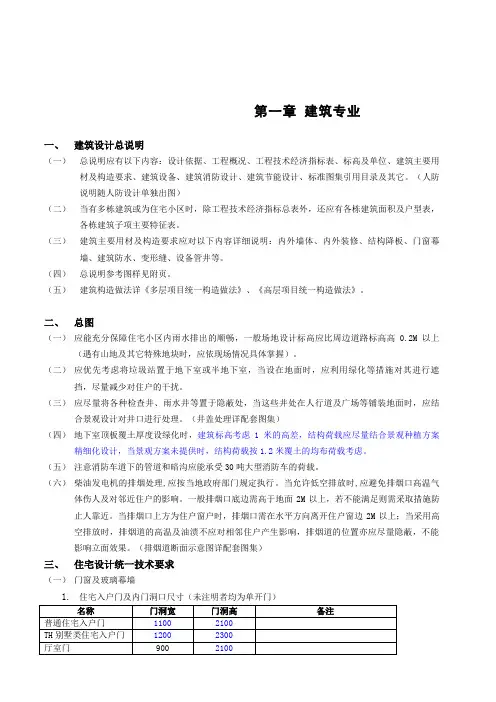

第一章建筑专业一、建筑设计总说明（一）总说明应有以下内容：设计依据、工程概况、工程技术经济指标表、标高及单位、建筑主要用材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引用目录及其它。
（人防说明随人防设计单独出图）（二）当有多栋建筑或为住宅小区时，除工程技术经济指标总表外，还应有各栋建筑面积及户型表，各栋建筑子项主要特征表。
（三）建筑主要用材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防水、变形缝、设备管井等。
（四）总说明参考图样见附页。
（五）建筑构造做法详《多层项目统一构造做法》、《高层项目统一构造做法》。
二、总图（一）应能充分保障住宅小区内雨水排出的顺畅，一般场地设计标高应比周边道路标高高0.2M以上（遇有山地及其它特殊地块时，应依现场情况具体掌握）。
（二）应优先考虑将垃圾站置于地下室或半地下室，当设在地面时，应利用绿化等措施对其进行遮挡，尽量减少对住户的干扰。
（三）应尽量将各种检查井、雨水井等置于隐蔽处，当这些井处在人行道及广场等铺装地面时，应结合景观设计对井口进行处理。
（井盖处理详配套图集）（四）地下室顶板覆土厚度设绿化时，建筑标高考虑1米的高差，结构荷载应尽量结合景观种植方案精细化设计，当景观方案未提供时，结构荷载按1.2米覆土的均布荷载考虑。
（五）注意消防车道下的管道和暗沟应能承受30吨大型消防车的荷载。
（六）柴油发电机的排烟处理,应按当地政府部门规定执行。
当允许低空排放时,应避免排烟口高温气体伤人及对邻近住户的影响。
一般排烟口底边需高于地面2M以上，若不能满足则需采取措施防止人靠近。
当排烟口上方为住户窗户时，排烟口需在水平方向离开住户窗边2M以上；当采用高空排放时，排烟道的高温及油渍不应对相邻住户产生影响，排烟道的位置亦应尽量隐蔽，不能影响立面效果。
（排烟道断面示意图详配套图集）三、住宅设计统一技术要求（一）门窗及玻璃幕墙1.住宅入户门及内门洞口尺寸（未注明者均为单开门）2.入户门垛尺寸不小于100，户内门垛尺寸不小50。
