人教版九年级物理19章生活用电单元检测一、选择题1.家庭电路的室内电路从进户线开始,正确的顺序是()A.电能表→保险装置→总开关→用电器B.电能表→总开关→保险装置→用电器C.总开关→电能表→保险装置→用电器D.总开关→保险装置→电能表→用电器2．下面有关用电安全的做法错误的是()A．避免同时使用过多的大功率用电器B．用铁丝替代保险丝以节省成本C．空气开关跳闸后先检查电路，确定电路没有问题再复位D．购买金属外壳的电器尽量选用三脚插头的3.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形。
如图所示试验电路的连接符合要求的是()A. B. C.D.4．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是()A．电路中某处发生断路B．电路中某处发生短路C．电路中的用电器总功率过大D．保险丝的额定电流过小5.小红的妈妈从市场上买了一只廉价台灯,装上“220V25W”的灯泡后,将插头插入家庭电路的时候,室内电灯立即全部熄灭。
原因可能是()A.插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内短路D.台灯的插头内断路6．下列做法中符合安全用电原则的是()A．家庭电路中可用钢丝来替换保险丝B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源D．在高压输电线下钓鱼7.小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为()A.电路中有短路现象B.电路中有断路现象C.电路中用电器的总功率过大D.空气开关的额定电流过小8.如图甲所示,墙壁上线盒内有三根电线,其中红色为火线、蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,图乙中接线情况正确的是()A. B.C. D.9.生命可贵、安全第一!在如图所示的各种情况下,人体不会触电的是()A.甲B.乙C.丙D.丁10.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是()A.可能是这个插座的火线和零线原来就相接触形成了短路B.可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态C.可能是插头插入这个插座时,导致火线和零线相接触形成了短路D.可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸11.许多家用电器的三脚插头有一特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,如图所示.这样设计是为了()A.插头插入插座时,电器外壳先接地;拨出时,电器外壳后离开地线B.方便识别火线和零线插脚C.延长插头使用寿命D.使插头的造型更美观12.高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线,如图中的甲、乙两图。
(完整版)人教版九年级物理第十九章生活用电单元检测(含答案),推荐文档
人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。
他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。
以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。
人教版初中九年级物理下册第十九章《生活用电》检测(包含答案解析)
一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。
关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小4．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故5．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路6．下列实例中，符合安全用电要求的是（）A．使用绝缘层破损的电线B．洗衣机的金属外壳安装接地线C．用湿抹布擦拭正在工作的台灯D．未断开电源的情况下更换灯泡7．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的8．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开9．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（）A．电动机和灯泡是并联的B．冰箱工作时，外壳要接地C．冷藏室门打开时，灯开关断开D．食物放入冰箱内，温度降低，内能减小10．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家庭电路中电流过大的原因，一定是电路中某处短路B．在山区遇雷雨时，可以靠在岩壁或大树下避雨C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话D．家中安装照明电路时，开关接在零线上11．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧12．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝13．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。
第十九章 生活用电单元测试题2021-2022学年人教版物理九年级全一册(word版含答案)
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章 生活用电》单元测试题参考答案
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW•h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）

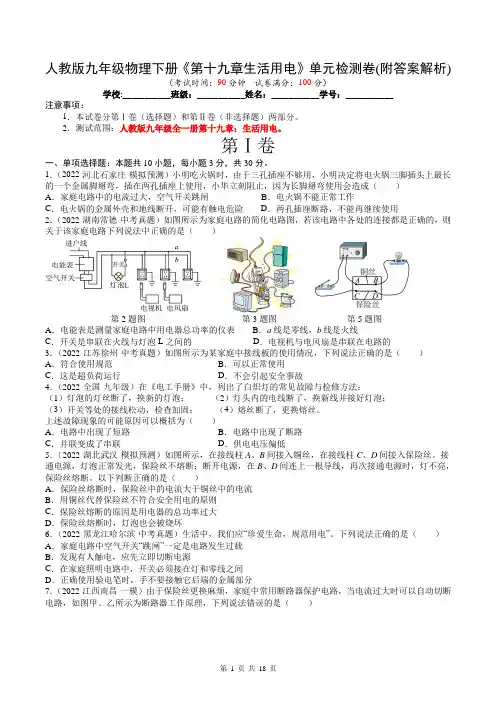

人教版九年级物理下册《第十九章生活用电》单元检测卷(附答案解析)
人教版九年级物理下册《第十九章生活用电》单元检测卷(附答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册第十九章：生活用电。
第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·河北石家庄·模拟预测）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（）A．家庭电路中的电流过大，空气开关跳闸B．电火锅不能正常工作C．电火锅的金属外壳和地线断开，可能有触电危险D．两孔插座断路，不能再继续使用2．（2022·湖南常德·中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）第2题图第3题图第5题图A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的3．（2022·江苏徐州·中考真题）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故4．（2022·全国·九年级）在《电工手册》中，列出了白炽灯的常见故障与检修方法：（1）灯泡的灯丝断了，换新的灯泡；（2）灯头内的电线断了，换新线并接好灯泡；（3）开关等处的接线松动，检查加固；（4）熔丝断了，更换熔丝。
上述故障现象的可能原因可以概括为（）A．电路中出现了短路B．电路中出现了断路C．并联变成了串联D．供电电压偏低5．（2022·湖北武汉·模拟预测）如图所示，在接线柱A、B间接入铜丝，在接线柱C、D间接入保险丝。
人教版九年级物理全一册《第十九章生活用电》单元测试卷(含答案)
人教版九年级物理全一册《第十九章生活用电》单元测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每空2分共12分）1．如图所示，是家庭电路中的四种家用电器（电饭煲、洗衣机、电冰箱、电风扇），下列说法中不正确的是（）A．工作相同时间，其中产生热量最多的是电饭煲B．家庭电路中这四种电器之间连接方式既有并联又有串联C．为防止金属外壳带电对人造成伤害，金属外壳都应接地D．四种电器同时工作引起空气开关跳闸，原因可能是其中某个电器短路第1题图第2题图2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。
移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。
下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝D．保险丝熔断后，可用同规格的铜丝代替接上3．关于家庭电路，下列说法错误的是（）A．若保险丝熔断了，不可以用电阻更小的铜丝代替B.迷你电烤箱应该接在②插座C.同为220V﹣100W迷你烤箱与电风扇，都正常工作1小时，产生的热量相同D.若仅进户零线断路，合总开关及灯开关，试电笔接触插座①左右两孔氖管均发光4．关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．漏电保护器可在电流过大时自动切断电路5．如图甲所示是某同学家常用的一个插线板，如图乙所示是其内部接线图，将该接线板接入家庭电路中，闭合开关指示灯发光，下列说法错误的（）A．指示灯两端的电压为220VB．用试电笔测试三孔插座左孔（见图乙）试电笔氖管不发光C．如果只有指示灯损坏，开关闭合时插孔也能正常通电D．如果插座短路，家中的空气开关会跳闸6．小明发现近来家里的白炽灯泡发光变暗了些，小刚用下面的四句话解释了造成这个现象的一个可能原因：①通过灯丝的电流减小。
人教版初中物理九年级全册第十九章《生活用电》测试(包含答案解析)
一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大3．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是用电器总功率过大B．同时工作的用电器越多，总电阻越大C．控制电灯的开关接在火线上D．电能表是测量总电功率的4．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换5．一种验电笔的构造如图所示，下列说法正确的是（）A．使用验电笔时手不能接触笔尾金属体B．验电笔可用来测试物体是带正电还是带负电C．验电笔通常用来分辨相线和中性线D．当验电笔氖管发光时人体中没有电流通过6．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体7．关于家庭电路和安全用电，下列说法中正确的是（）A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36VC．在家庭电路中安装空气开关或保险丝D．我国家庭电路的频率为220Hz8．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家庭电路中电流过大的原因，一定是电路中某处短路B．在山区遇雷雨时，可以靠在岩壁或大树下避雨C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话D．家中安装照明电路时，开关接在零线上9．如图所示是现在一般标准住宅户内配电系统方框图。
最新人教版初中物理九年级全册第十九章《生活用电》检测(包含答案解析)
一、选择题1．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光，则电路的故障是（）A．a点与零线之间断路B．a点与b点之间断路C．c点与d点之间断路D．d点与火线之间断路2．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰3．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。
下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多4．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体5．如图所示是家庭电路的一部分，下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地C．使用试电笔辨别火线时，手指要接触笔尖金属体D．灯泡与开关的连接符合安全用电原则6．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体7．下列做法中符合安全用电要求的是（）A．在高压线附近放风筝B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．用电器电线绝缘皮破损了仍继续使用8．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。
造成台灯不亮的原因可能是（）A．插头内接线断路B．插头内或插座内发生了短路C．保险丝断了D．进户线断了9．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了12．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题13．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
人教版九年级物理全一册第十九章《生活用电》单元测试(含答案)
人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）时间：60分钟满分：70分一、填空题（每空1分，共14分）1.炎热的夏天，人们同时使用多台空调时，常常会因为电流过大致使干路上的熔断，产生这种故障的原因是用电器的过大。
2.为安全用电，家庭电路中的空气开关应装在线上；试电笔（选填“能”或“不能”）区分零线与地线。
3.在生活中，我们可以用试电笔辨别火线和零线。
图甲、乙所示的试电笔的用法中，正确的是（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与（选填“火”或“零”）线相连。
4.试电笔是电工和家庭中常用的安全用可电测试工具。
如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。
使用试电笔时，要用手接触（选填“笔头” 或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经人体的电流（选填“较大”或“较小”），对人体没有危害。
5.家庭电路中，电灯与电视机是联的.在选择家庭电路的导线时，应该选用导线（选填“铜”或“铁”）。
在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为V。
6.如图所示是用来测量电能的仪表，这只电表此时的读数是kW⋅ℎ。
小明家有一台电饭锅，铭牌上标有“ 220V800W”的字样，某次电饭锅单独正常工作时，电能表的转盘转了600转，则此次电饭锅工作了min。
如图所示是电饭锅接线的三脚插头，其中脚与电饭锅的金属外壳相连。
二、选择题（每题2分，共16分）7.用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（）A．①②B．③④C．①④D．①②③④8.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。
下列做法符合安全用电要求的是（）A．家中多个大功率用电器可以在同一插线板上同时使用B．保险装置、插座、导线等达到使用寿命应及时更换C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭9.如图所示是现在一般标准住宅户内配电系统方框图。
人教版九年级物理第十九章生活用电单元检测 含答案
人教版九年级物理第十九章生活用电单元测试含答案一、填空题（每空1分，共14分）1.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个＿＿＿＿＿接在干路上。
某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是＿＿＿＿＿。
2.当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性＿＿＿＿＿(变大/变小/不变)，这是因为此时人的电阻明显＿＿＿＿＿(变大/变小/不变)。
人体出汗或潮湿时的电阻为200～800 Ω；人体中电流超过30 mA时将会造成生命危险。
若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为＿＿＿＿＿mA。
3．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：（1）“超负荷”是指电路中的＿＿＿＿＿过大（选填“电流”或“电阻”）。
4．小明在家看电视，突然断电，发现空气开关跳闸。
原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是＿＿＿＿＿（选填“导体”或“绝缘体”），使电路发生＿＿＿＿＿路，导致空气开关跳闸。
当有人触电时_＿＿＿＿＿（选填“能”或“不能”）用潮湿的木棒去挑开电线。
5.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的＿＿＿＿＿与＿＿＿＿＿连接起来。
这样一来，一旦用电器的金属外壳漏电，电流就会流入＿＿＿＿＿，不致于对人体造成伤害。
二、选择题（每题2分，为双选题，选对一个1分，选错一个0分，共16分）6．下列选项中符合安全用电要求的是（）A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用7．发现有人触电后，应立即采取的正确措施是（）A．赶快把触电人拉离电源或用剪刀剪断电线B．赶紧去叫医护人员来处理C．赶快切断电源或用干燥的木棍将电线挑开D．同时发生火灾先泼水灭火8．张明将自家饮水机插入插座时，他家的熔断器中的熔丝立即熔断，下列原因分析不正确的是（）A．电路的总功率过大 B．饮水机中的电热丝断了C．熔丝的额定电流太小 D．饮水机短路9．小芳家有40 W的节能灯两个，25 W的白炽灯两盏，150 W的彩电一台，650 W的洗衣机一台，她家用的电能表上写着“220 V 5（10）A”字样。
最新人教版初中物理九年级全册第十九章《生活用电》检测(有答案解析)
一、选择题1．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了2．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。
检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。
造成这一现象的原因可能是（）A．进户的火线断路B．插座发生短路C．ab间断路D．cd间断路3．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的4．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．5．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源6．下列做法中符合安全原则的是（）A．电视天线与电线接触B．雷雨天人站在大树下避雨C．用湿抹布擦通电的灯泡D．将洗衣机的金属外壳接地7．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧8．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地9．关于家庭电路和安全用电，下列说法或做法中正确的是（）A．家庭电路中空气开关跳闸，一定是发生了短路B．将控制用电器的开关接在用电器与火线之间C．使用试电笔时，手千万不要接触笔尾金属体D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用10．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
人教版九年级物理第十九章生活用电单元测试 含答案
人教版九年级物理第十九章生活用电单元测试含答案一、填空题（每空1分，共14分）1.冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰：在短时间内让输电线不经过用电器而直接接通，使电路_______，输电线中的电流_______，产生的热量增加，使冰熔化。
2.如图为小娟家洗手间的部分电路，白炽灯L上标有“220V 40W”字样，L正常工作时电阻为______Ω,正常工作电流是_______A.该电路存在的安全隐患是______________________。
小娟改进电路后，想到家人常忘记关灯，便把标有“220V 60W”的白炽灯L1与L串联接入A、B之间，则电路的总功率比原来________（选填“大”或“小”）。
3.正常情况下，火线和地之间的电压是_______伏，零线和地之间的电压是________伏，火线和零线之间的电压是________伏．4.引起家庭电路中电流过大的原因：一是______________，二是___________．经验证明只有___________的电压才是安全的．5.如图甲所示，建筑物顶上的“辫子”可以用来________；如图乙所示，被遮盖的说明文字是________．二、选择题（每题2分，共16分）6.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸7．关于家庭电路与安全用电，下列做法中正确的是（）A．雷雨天躲在大树底下避雨B．家用电器的金属外壳接地C．使用测电笔辨别火线时，手接触笔尖金属体D．发现有人触电后，立即用手把触电人拉离8．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是( ) A．发生如图甲触电时，漏电保护器不起作用B．发生如图乙触电时，漏电保护器不起作用C．发生如图所示的两种触电时，空气开关都不会断开电路D．当电路发生短路时，空气开关会自动切断电路火线火线乙甲9．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰．②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）A．①②B．①③C．②③D．①②③10．关于安全用电，下列说法中不正确的是（）A．控制电灯的开关要接在零线上B．更换电灯前要先断开电源开关C．打雷下雨时不能站在大树下避雨D．绝缘层破损的导线要及时更换11．如图是一个带开关的插座及其指示灯的示意图，小华同学发现这个插座接入电路后闭合开关不能工作，指示灯也不发光，他用试电笔接触A、B、C三点均发光请问故障是（）A．进户零线断路B．开关断路C．进户火线断路D．指示灯断路12．关于家庭电路和安全用电，下列说法正确的是（）A．控制用电器的开关应接在用电器与火线之间B．保险丝烧毁后，可用铁丝来代替保险丝C．家庭电路中空气开关跳闸，一定是用电器总功率过大D．户外露营时，如遇雷雨天气，可在大树下避雨13．下列有关安全用电的说法，其中不正确的是（）A．使用试电笔时，手一定要接触试电笔尾部的金属部分B．三孔插座中的接地线E必须与室外的大地相连C．发现有人触电或发生电线起火时，首先要做的是立即切断电源D．家庭电路中空气开关跳闸，一定发生了短路三、画图题（每题2分，共4分）14请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中15、下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．四、实验探究题（每题9分，共18分）16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．17．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）。
人教版九年级物理 全册 第十九章 生活用电 单元综合测试(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1. 家庭电路的室内电路从进户线开始,正确的顺序是( )A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2.把8 W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是( )A．台灯功率太大，保险丝熔断 B．台灯插头内有短路现象C．插座中有断路现象 D．台灯插头内有断路现象3.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表4.在家庭电路中,闭合某一用电器开关,发现原来亮着的灯光先变暗,然后熄灭.经检查发现保险丝熔断了.产生这一故障的原因是( )A. 开关接触不良B. 灯座中两个接线柱松动了C. 灯泡的灯丝断了D. 电路中用电器的总功率过大5.下面有关用电安全的做法错误的是 ( )A．避免同时使用过多的大功率用电器B．用铁丝替代保险丝以节省成本C．空气开关跳闸后先检查电路，确定电路没有问题再复位D．购买金属外壳的电器尽量选用三脚插头的6.关于保险丝,下列说法正确的是()A.电路里装了保险丝,就能起保险作用B.选用额定电流越小的保险丝,就越能起保险作用C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用D.保险丝熔断后,可以用同样粗细的铜丝代替使用7.对于家庭电路中的漏电保护器和空气开关的作用,以下说法错误的是( )A. 发生如图甲触电时,漏电保护器不起作用B. 发生如图乙触电时,漏电保护器不起作用C. 发生如图所示的两种触电时,空气开关都会断开电路D. 当电路发生短路时,空气开关会自动切断电路8.下列做法中符合安全用电原则的是 ( )A．家庭电路中可用钢丝来替换保险丝 B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源 D．在高压输电线下钓鱼9.右图中一只小鸟落在11万伏的高压输电线上,虽然通电的高压线是裸露的电线,但小鸟仍安然无恙,这是因为()A.鸟有耐高压的天性B.鸟爪是干燥的,鸟的身体不导电C.鸟两爪间的电压几乎为零D.鸟体电阻极大,所以无电流通过小鸟10.小明、小红学习了电学的知识后，有了以下对话，其中正确的有( )A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电二．填空题（4*5=20分）11.某试电笔中有一个阻值为1 100 kΩ的高值电阻,这个电阻与发光氖管是联连接的;用它测家庭电路的火线时,氖管发光,这时通过人体的电流约为mA.12.大量事实表明，只有的电压才是安全的。
人教版九年级物理第十九章 生活用电 单元测试卷(含答案)
人教版九年级物理第十九章生活用电单元测试卷一、选择题1.家庭电路的室内电路从进户线开始,正确的顺序是()A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2. 下列对应图示的做法,不符合安全用电与保护原则的是()A. 同时将双手分别接触裸露的火线和零线B. 远离有此标志的设备C. 雷雨天不在树下避雨D. 家庭电路中安装熔断器3. 在家庭电路中,闭合某一用电器开关,发现原来亮着的灯光先变暗,然后熄灭.经检查发现保险丝熔断了.产生这一故障的原因是()A. 开关接触不良B. 灯座中两个接线柱松动了C. 灯泡的灯丝断了D. 电路中用电器的总功率过大4. 家庭电路中保险丝被烧断,可能的原因是()A. 电路中出现断路B. 电路中某盏灯的开关接触不良C. 保险丝选用的太粗D. 电路中同时使用的用电器的总功率过大5. 高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线,如图中的甲、乙两图。
它的作用是()A. 加强铁塔的稳定性B. 传输零线的电流C. 防雷电起到避雷针的作用D. 作为备用线,供输电线断开时应急使用6. 小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为()A. 电路中有短路现象B. 电路中有断路现象C. 电路中用电器的总功率过大D. 空气开关的额定电流过小7. 明香同学周六放假回家后,发现家里的一盏电灯不亮了.于是她闭合开关S,用试电笔测试如图中的a、b、c、d四点时,只有d点不发光(如图),则电路的故障可能是( )A. 开关S接触不良B. 电灯的灯丝断了C. 电灯的灯丝被短路了D. c、d之间的某处断路了8. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
他将一盏普通白炽灯泡接到两导线头A、B之间,灯泡正常发光;随后将灯泡取下,“法师”两手分别抓住两导线头A、B,如图所示,其助手用试电笔分别测试A、B及“法师”的皮肤。

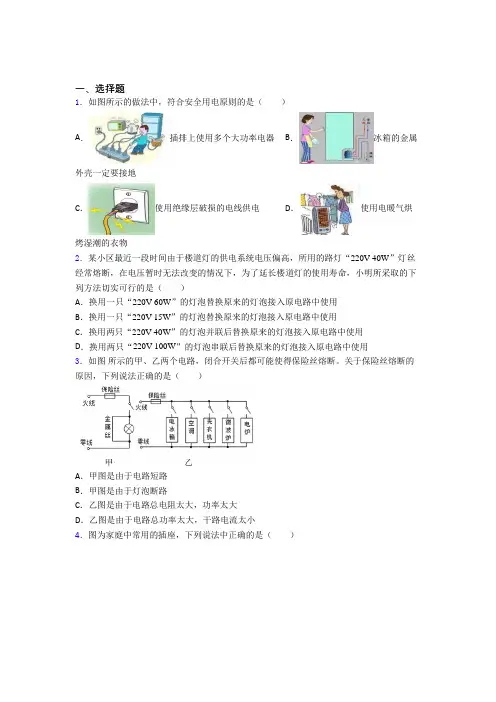

(典型题)人教版初中九年级物理下册第十九章《生活用电》检测(包含答案解析)
一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大3．关于家庭电路和安全用电，下列说法不正确．．．的是（）A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线B．电路中电流过大使自动开关跳闸，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器，无需使用三脚插头D．对人体安全的电压是不高于36V4．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了5．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。
检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。
造成这一现象的原因可能是（）A．进户的火线断路B．插座发生短路C．ab间断路D．cd间断路6．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源7．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故8．关于安全用电，下列说法中正确的是（）A．使用测电笔时，手一定不能接触任何金属部分B．电路中电流过大，一定是由于短路引起的C．使用三线插座，是为了防止用电器的金属外壳带电D．保险丝一般是用熔点高的材料制成9．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光10．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体11．如图为试电笔的结构图，下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时，若氖管发光，说明接触处与零线是连通的C．使用试电笔验电时，手不能接触笔尖D．试电笔可用来测试物体是带正电还是带负电12．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路13．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C14．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后15．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。
