重复接地与总等电位联结保护问题
住宅等电位联结设计施工中问题
住宅等电位联结设计施工中的问题探讨摘要：住宅楼的安全用电是关系到千家万户的大事，采用总等电位联结和局部电位联结是防电击、防雷击最为有效的措施。
iec 标准把等电位联结作为电气装置最基本的保护。
等电位联结对用电安全、防雷以及电子信息设备的正常工作和安全使用都是十分必要的。
关键词：住宅等电位联结总等电位联结辅助等电位联结局部等电位联结一、等电位联结(equipotential bonding)的基本概念等电位联结是将电气设备的外露可导电部分、装置外导电部分等用金属导体(或用电涌保护器spd)适当的联结起来。
这样作了以后，即使有故障电流流过，人所能接触到的两个导体之间基本上是等电位，以避免或减小了电击危险。
等电位联结就是在带电场所内将所有可能引起电击的金属外露部分，都尽可能地通过电气连通来均衡电位，靠降低接触电压来降低电击危险。
笔者强调的是“等电位联结”应采用“联结(bonding)”一词而非“连接 (connection)”一词，因为等电位联结的作用主要是通过电气连通来均衡电位，而不是通过电气连通来构造电流通道。
等电位联结不需要增设保护电器，只需要在施工时增加一些连接导体，就可以均衡电位而降低接触电压，消除因电位差而引起的电击危险。
这是一种经济有效的防电击措施。
此外，当大部分电气装置位于总等电位联结作用区以外时，应装用带有剩余电流保护装置（residual current operated protective devices, rcd）且这部分的pe线应与电源进线的pe 线隔离，该接至单独的接地极，以杜绝外部窜入的危险电压。
图1：图（a）中的进户金属管道未作等电位联结，当室外架空裸导线断线并接触到金属管道时，高电位会由金属管道引至室内，若人触及金属管道，则可能方生电击事故。
而图1（b）所示为有等电位联结的情况，这时pe线、地板钢筋、进户金属管道等作等电位联结，此时即使人员触及到带电的金属管道，在人体上也不会产生电位差，因而是安全的。
关于接地问题的若干讨论
关于接地问题的若干讨论摘要接地是电气设计中必不可少的部分，且关系到系统的正常运行和人身安全。
本文以几个案例为讨论题目，深入分析关于接地的若干问题。
关键词接地保护系统；n极型式；重复接地；联接中图分类号tm92 文献标识码a 文章编号1674-6708（2013）83-0064-020引言接地涉及到电气工程的方方面面，从高压到低压、弱电系统。
但对于接地型式的理解、重复接地的要求及做法、等电位联结的实质等，很多图纸上说明模糊，甚至交代的做法有误，对规范的理解不透彻。
本文通过对几个案例的分析，加深对民用建筑接地的理解。
1 tn-c-s系统和tn-s系统的区分案例：某一建筑物a的电源由建筑物b（设有变压器）的备用回路引来，采用三相四线（～220/380v）制引入。
a建筑物电源进线处做重复接地，重复接地后n线与pe线严格分开。
那么对于建筑a 来说，它的接地保护系统属于tn-s还是tn-c-s接地系统？根据《民用建筑电气设计规范》（jgj16-2008）中第109页12.2.2条文说明中的阐述，“建筑物采用tn-c-s系统时，在建筑物的进线处设置重复接地，将系统变成tn-s系统以后才能设置进线隔离开关，这就大大提高了pe线的可靠性”。
这句话从侧面反映出tn-c-s系统经重复接地后可形成一个局部的tn-s系统。
一般民用建筑内部接地系统都是一个局部tn-s系统。
但在设计说明中阐述其接地系统型式还应确定其上级配电系统，即其接地型式应“追根溯源”，从其电源点（变压器）看起。
以本案例为例，a 建筑物电源进线以三相四线制引入，其pen线在电源进线处做重复接地，这是一个典型的tn-c-s系统，其设计说明中应明确交代该建筑物接地系统采用tn-c-s系统。
2民用建筑的重复接地和进线开关n极的型式案例：某一建筑物a的电源由建筑物b总配电柜（进线开关带漏电保护）的备用回路引来。
1）建筑物a的电源为三相四线引入，进线处是否做重复接地？根据《民用建筑电气设计规范》（jgj16-2008）中第171页12.4.9条的阐述，“在装有剩余电流动作保护器后的pen导线不允许设重复接地。

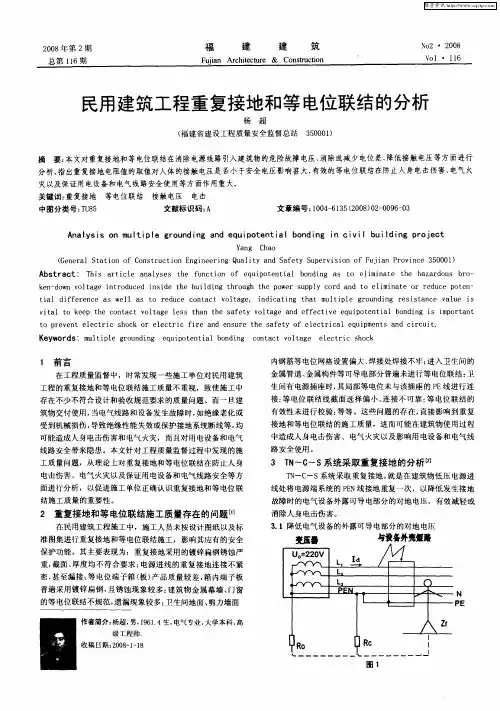

民用建筑工程重复接地和等电位联结的分析
１ 前 言
在 工程 质 量 监督 中 ，时 常发 现 一 些 施 工单 位 对 民用 建 筑
关于重复接地
你的建筑物有总等电位箱吧？由总等电位箱引出扁钢至配电箱PE母排，将入户的PEN线接至PE排，再接至N排。
或者在做主体时留好接地扁钢待用，现在的工程一般都要求和总等电位连接。
一、接地、接零保护1、施工用电应采用中性点直接接地的380/220V三相四线制低压电力系统，其保护方式应符合下列规定。
①施工现场由专用变压器供电时，应将变压器低压侧中性点直接接地，并采用TN-S接零保护系统。
②在供电端为三相四线供电的接零保护（TN）系统中，应将进户处的中性线（N）线重复接地，并同时由接地点另引出保护零线（PE线），形成局部TN-S接零保护系统。
2、施工用电保护接零与重复接地应符合下列规定：①在接零保护系统中电气设备的金属外壳必须与保护零线（PE线）连接。
②保护零线应自专用变压器、发电机和中性点处，或配电室、总配电箱进线处的中性线（N线）上引出。
③保护零线的统一标志为绿/黄双色绝缘导线，在任何情况下不得使用绿/黄双色线做负荷线。
④保护零线（PE线）必须与工作零线（N线）相隔离，严禁保护零线与工作零线混接、混用。
⑤保护零线上不得装设控制开关或熔断器。
⑥保护零线的截面不应小于对应工作零线截面。
与电气设备相连接的保护零线截面不应小于2.5mm2的多股绝缘铜线。
3、保护零线的重复接地点不得少于三处，应分别设置在配电室或总配电箱处，以及配电线路的中间处和末端处。
在TN接零保护系统中重复接地应与保护零线连接，每处重复接地电阻值不应大于10Ω。
重复接地的作用：①降低漏电设备对地电压；②降低三相不平衡时零线上出现的电压；③当零线发生断线时，减轻事故的危害性；④缩短漏电事故时间；⑤改善线路的防雷性能。
重复接地的要求：每一重复接地装置的接地体应用2根以上的角钢、钢管或圆钢，不得用铝导体或螺纹钢。
两接地体间的水平距离以5m为宜，接地体以2.5m长较好，接地极坦深以顶端距地≥0.6m为宜。
4、注意事项：①从总配电箱处重复接地以后，不许在线路或设备的任何点与工作零线连接。
谈TN—C—S系统重复接地
谈TN—C—S系统重复接地摘要：本文通过对TN-C-S系统重复接地的简要分析，明确重复接地对TN-C-S系统的重要性，并提出在系统的不同阶段分别为PEN线与PE线的重复接地。
关键词：TN-C-S系统；PEN线；N线；PE线；重复接地Abstract: this paper TN-C-S system to repeat the brief analysis of ground, clear of TN-repeat grounding C-S the importance of the system, and put forward in different stages of system respectively with PE line PEN lines repeated grounded.Keywords: TN-C-S system; PEN lines; N lines; PE lines; Repeat grounding中图分类号：U264.7+4 文献标识码：A 文章编号：低压配电系统的接地形式分为TN、TT、IT三种形式。
TN系统又分为TN—C、TN—S、TN—C—S三种形式。
TN—C系统已很少采用，建筑物内部配电系统通常采用TN—S系统。
住宅小区，一般设有集中变电所向各建筑物放射性供电，由于TN～C—S系统较TN—S系统节省一根PE线，且具有建筑物内N线与PE线之间电位差较小的优点，被大量采用。
1 TN～C—S系统在供配电系统中，如果电源侧采用TN-C方式供电，而规范规定建筑物内部必须采用TN-S方式供电系统，则可以在系统后部分建筑物进线总配电箱经PEN线重复接地配出N线与PE线构成TN—S配电系统，这种系统称为TN-C-S 配电系统，如图1所示，图1 TN-C-S配电系统从图1可知，TN-C-S系统，自电源到用户电气装置之间，节省了一根专用的PE线。
这一段PEN线上的电压降使整个电气装置对地升高△UPEN的电压。
TN-C、TN-S和TN-C-S三种系统常见问题及解答
有关TN-C、TN-S和TN-C-S三种系统常见问题及解答1 . 14我国在给一排靠墙布置的设备以TN-C系统配电时，将三根相线架空走线，而PEN线则用不绝缘的扁钢沿墙脚明敷。
这一做法妥否？不妥。
这一做法使PE线远离相线，降低了过电流防护电器对接地故障的动作灵敏度，而不绝缘的PEN线中的中性线上的对地电位又将产生杂散电流，所以这一布线方式对保护接地是十分不妥的。
保护接地的设置还有许多要求，在下面的问答中将逐一叙述。
1 . 15我国原采用的接零系统、接地系统、不接地系统、零线等术语为什么被废止不用而改用TN-C、TN-S、TN-C-S、TT、IT等接地系统和中l性线、PE线、PEN线等术语？被废止的术语是20世纪50年代采用前苏联电气规范时用的术语。
大家知道由于用电技术的发展，IEC标准将接地系统科学细微地进行了划分，前苏联的“接零系统”仅是IEC标准中TN系统之一的TN-C系统，显然“接零系统”这一术语不能说明全部TN系统的内涵。
又如前苏联规范内的“接地系统”就是IEC标的TT系统，但是“接零系统”也需接地，何尝不是接地系统？这样在概念上就十分模糊不清。
又如“零线”这一术语前苏联规范定义为接地的中性线，还要求零线作重复接地，它实际只是指TN-C系统中的PEN线。
由于零线的概念不清，原本不应重复接地的中性线被错误地重复接地，产生杂散电流而导致许多不应有的事故。
名不正则言不顺，由于术语不严谨导致的技术错误不胜枚举。
为此这些过时的术语在我国已停止使用，但由于建筑电气技术对外交流沟通不够，我国有些国家标准和部颁标准的电气规范仍在因循旧习使用这些旧术语，在执行这些规范时应加注意以免被误导。
1 . 16请说明TN、TT和IT这三种接地系统文字符号的含义。
这些接地系统的文字符号的含义是：第一个字母说明电源的带电导体与大地的关系，也即如何处理系统接地：T：电源的一点（通常是中性线上的一点点）与大地直接连接（T是“大地”一词法文Terre 的第一个字母）。
市政电气设计中接地问题论文
探讨市政电气设计中的接地问题摘要：最近几年在社会经济不断提高的前提下现代化、信息化也在不断更新，人们对低压配电系统的安全要求也越来越高，人们发现tn-c方式蕴含着诸多不足．取而代之人们更多的选择tn-s、tn-c-s以及tt等方式，其主要原因是这些方式运作的时候安全性较高，当然偶尔也会采用it方式。
我对接地系统进行如下分析及研究。
关键词：市政；问题；电气设计中图分类号：f407.6 文献标识码：a 文章编号：1tn系统出线保护灵敏度及最大配电距离的校验问题通常我们所了解的电击事故就是因为接地故障导致间接接触所造成的。
另外．电火花等现象也是由于接地故障而造成的，严重的时候会引发电气火灾等。
然而，接地故障引起的间接接触电击的防御与直接接触电击相比要麻烦很多。
总之，种类不同的接地系统需要的接地故障保护方法也是不一样的。
以工程设计为例；我们所了解的tn系统，当采用过电流保护兼做接地故障保护时，通常忘记对低压配电线路维护其敏捷度和相应的最大配电距离的检测。
可以说目前市政电气设计中最普遍可见的问题应当是我们以上所提及到的。
通常出现的场地可以分为两种：①用电负荷以带状形式分布，通常可见的有道路、高架桥的路灯线路、隧通电气使用的照明主线路以及检修电源干线回路；②用电负荷以分散、点状的形式分布，我们所了解的有垃圾处理厂的地下水或渗透液、提升泵站里面所使用的链接式配电干线等。
以上所据及的场地低压配电的相同点可以总结为供电r值偏大，另外，从经济方面来考虑也要求配电距离能够大力扩展，可是这也就隐藏着一个问题。
以上两个方面分别对应了一个最大的配电距离。
如果实际线路长度与他们之间的最大配电距离相比较小即符合标准。
从分析与计算中得知在单级配电的形式下，配电线路如果可以符合接地故障保护敏捷度标准证明百分百可以符合电压损失标准。
对单方向短路电流的导体电阻温度进行计算并求出结果可以总结两种方法：①符合绝缘材料热稳定的标准，也就是和绝缘导体在短路时允许最高温度类似(pvc电缆值为160℃，xlpe电缆其值为25℃，以此来对短路时电阻的温度进行计算；②低压配电采用(mccb)。
重复接地与等电位连接
一、TN-C-S系统无重复接地和总等电位联结相线对地标称电压V U O220电源内阻抗ΩZ F0电源相线阻抗ΩZ L0保护线阻抗ΩZ PE4保护中性线阻抗ΩZ PEN10接地故障电流I d=U O/(Z F+Z L+Z PE+Z PEN)I d15.71人接触故障设备所承受的电压：U M人体阻抗约1 kΩZ M1000电力系统接地电阻ΩR B4人的鞋袜和地板电阻约1 kΩR C1000接地故障电压，即设备外壳与大地间产生的电压V U f219.6？电位为零的大地D接地故障时人体承受电压U M=I d*(Z PE+Z PEN)*Z M/（Z M+R B+R C）110二、TN-C-S系统有重复接地而无总等电位联结相线对地标称电压V U O220电源内阻抗ΩZ F 0电源相线阻抗ΩZ L0保护线阻抗ΩZ PE4保护中性线阻抗ΩZ PEN10接地故障电流I d=U O/(Z F+Z L+Z PE+Z PEN)I d15.71人接触故障设备所承受的电压：U M人体阻抗约1 kΩZ M1000电力系统接地电阻ΩR B4重复接地电阻ΩR A10R A越小，U M越小，重复接地可人的鞋袜和地板电阻约1 kΩR C1000接地故障电压，即设备外壳与大地间产生的电压V U f175.1电位为零的大地D接地故障时人体承受电压U M=I d*(Z PE+Z PEN*R A/(R A+R B))*Z M/（Z M+R C）88R A越小，U M越小，重复接地可降低人体接触电压三、TN-C-S系统有重复接地和总等电位联结相线对地标称电压V U O220电源内阻抗ΩZ F0电源相线阻抗ΩZ L0保护线阻抗ΩZ PE4保护中性线阻抗ΩZ PEN 10接地故障电流I d=U O/(Z F+Z L+Z PE+Z PEN)I d15.71人接触故障设备所承受的电压：U M人体阻抗约1 kΩZ M1000电力系统接地电阻ΩR B4重复接地电阻ΩR A10人的鞋袜和地板电阻约1 kΩR C1000接地故障电压，即设备外壳与大地间产生的电压V U f175.1预期接触电压U E62.9电位为零的大地D接地故障时人体承受电压U M=I d*Z PE*Z M/（Z M+R C）31人体承受的接触电压为PE线阻抗与故障电流乘积的一部分，与建筑物外三、TN-C-S系统有重复接地和总等电位联结31二、TN-C-S系统有重复接地而无总等电位联结88一、TN-C-S系统无重复接地和总等电位联结110TN系统无总等电位联结相线对地标称电压V U O220电源内阻抗ΩZ F Z T0电源相线阻抗ΩZ L0保护线PE阻抗ΩZ PE4保护中性线PEN阻抗ΩZ PEN10接地故障电流I d15.71 I d=U O/(Z T+Z L+Z PE+Z PEN)人接触故障设备所承受的电压：U M人体阻抗约1 kΩZ M Z h1000电力系统接地电阻ΩR B4重复接地电阻ΩR A0人的鞋袜和地板电阻约1 kΩR C R P1000接地故障电压，即设备U f62.9外露可导电部分与大地间产生的电压V预期接触电压U E U T62.9电位为零的大地D接地故障时人体承受接触电压U M U C 31 U C=Id*(Z PE+Z PEN)*Z h/（Z h+R B+R p）小，U M越小，重复接地可降低人体接触电压部分，与建筑物外部PEN线阻抗无关。
图解TT,TN接地系统重复接地,保护接地问题
图解TT，TN接地系统重复接地问题（一）需澄清的几个概念1、“零线”的说法已停止使用，IEC标准和现行有效版本规范（除《民规》外）均无“零线”之说法。
2、所谓“零线”是历史的产物，是早年在低压接地系统中采用前苏联的接零系统时的术语，当时的“零线”是“中性线”的别称，二者等同，混用。
3、实际上当时的接零系统就是现行标准中的TN-C系统，而当时所说的“零线”就是TN-C系统中的PEN线。
（二）在TN系统中，重复接地的是PEN线或PE线，N线不应重复接地（详见《民规》第14.5.3.1条）。
（三）做了MEB，就已经实现了TN系统的重复接地，且在接地故障时所能降低的接触电压是仅做人工重复接地时所能降低的接触电压的3.5倍。
所以做MEB比单做人工重复接地更优越、更安全。
IEC 标准不要求做人工重复接地。
（四）TT系统中，“N”线重复接地有害无益1、将使接地点之前的供电线路上的RCD误动作，导致供电线路无法安装RCD，无法检测线路的接地故障。
2、在当前用地寸土寸金的情况下，将导致名义上的TT系统变为实际上的TN-C-S系统，这对有电子信息系统的建筑物将会产生不良影响。
3、即使真正做到了重复接地与建筑物内部的总等电位联结互相绝缘各自独立，但又违反了《雷规》第6.1.4条及《信息雷规》第5.2.5条中关于共用接地系统、共用一组接地装置的《强制性条文》规定。
附图：（一）需澄清的几个概念1、“零线”的说法已停止使用，IEC标准和现行有效版本规范（除《民规》外）均无“零线”之说法。
2、所谓“零线”是历史的产物，是早年在低压接地系统中采用前苏联的接零系统时的术语，当时的“零线”是“中性线”的别称，二者等同，混用。
3、实际上当时的接零系统就是现行标准中的TN-C系统，而当时所说的“零线”就是TN-C 系统中的PEN线。
（二）在TN系统中，重复接地的是PEN线或PE线，N线不应重复接地（详见《民规》第14.5.3.1条）。
接地系统安全管理制度(3篇)
接地系统安全管理制度接地系统是指在故障情况下可能出现危险对地电压的导电部分同大地紧密地连接起来的系统整体结构。
它是一种防止间接电击的保护性措施，关系到人身安全、防火防爆、设备安全等。
接地系统类型很多，主要有防止人身间接电击以及电气火灾、线路损坏的故障接地、重复接地、防止过电压的接地、等电位接地、防静电接地、电磁屏蔽接地、检修接地以及维持系统安全运行的工作接地等。
低压配电系统主要有TN系统、TT系统、IT系统三种接地制式，保护性接地装置与其相连接的保护线(保护导体)，按现行标准以文字符号“PE”表示。
这三种电源系统在运行中有时发生漏电、感应或故障接地、过电压等事故，容易引起人身触电伤亡和电气火灾与爆炸事故。
电气系统及电气设备在运行、维护、检修时或者在发生故障情况下，为了保证安全应进行保护性接地。
对于有些高压输电变配电设备装置以及发电设备等，为了满足设备在运行上的需要或当发生事故时使继电保护装置动作而必须将电气回路中性点接地。
要确保接地系统装置正常、安全，管理工作应包括以下内容：1.接地制式、接地装置连接要规范电源系统接地制式不同，安装规范要求不同。
同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方法。
TN系统的装置或设备外露可导电部分严禁用作PEN线。
PEN线严禁接入开关设备，不得断股或断线。
TN系统整体结构主要是由工作接地，主干保护线(主干PE或PEN线)，设备保护线(PE线)，故障速断保护装置，重复接地或等电位联结所组成。
它必须保证系统整体性、连续性、可靠性。
在TN系统的接地形式中，所有用电(受电)设备的外露可导电部分必须用PE线(或共用中性线即PEN线)与电力系统的接地点相连接(先接至主干PE线)，且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。
采用TN—C—S系统时，PE与N从某点(一般为进户处)分开后，就不能再合并，且N线绝缘水平应与相线相同。
对低压电气装置保护接地系统的问题分析
—
—
～
小于 １ ｋ ， ０ １ 可使 Ｏ ０￣ 级设备。在该场所内， 人体
伸臂 ２ ｍ范围内， 不会同时触及两个外露可导电部 分或一个外露可导电部分和任何一个外部可导电
部分 ； 在伸臂的范围外 ， 该距离可缩短至 １５ｍ ． 。 ２
必需采取ห้องสมุดไป่ตู้施 防止通过外部可导电部分在该场所 之外 出现电位。
超低电压（Ｅ Ｖ 用电 Ｓ Ｌ ） 设备； 安装在配电屏 、 控制屏和配电装置上的电 气测量仪表 、 继电器和其它低压电器等的外壳， 以 及当发生绝缘损坏时 ，在支持物上不会引起危及 人身安全电压的绝缘子金属底座等；
— —
自动切断 电源
垩Ｌ 匹Ｌ ｖ ｖ
３低压电气装置保护接地系统 中存在的问
题
—
一
一
一
一
一
—
３ ｒ ． Ｔ 接地系统不应要求中性线重复接地 １ 中华 人民共和国电力行业标准 Ｄ ９ －２ Ｌ ４ ９ ９ 《 农村低压电力技术规范》 以下简称规范 ） （ 规定采 用Ｔ Ｔ系统时应满足如下要求 ： 除变压器低压侧中 性点直接接地外， ｌ线不得再接地 ， 中Ｊ 生 且保持与相 线同等的 绝缘水平。 但是 ， 一些单位在两网改造中 要求将 Ｔ＂ Ｉ 系统中性线作重复接地 ， 理由是防止中 性线断线后中性点漂移带来的乏相电压不平衡。 这是直接违反规范规定的。 实际上， 此做法效果有
—
— 一
一
—
设 鲁部 分
— — — —
装 置部分
墨查堕 —— 地堕
—
—
统的， 为： 因
有关TN-C、TN-S和TN-C-S三种系统常见问题及解答
有关TN-C、TN-S和TN-C-S三种系统常见问题及解答1 . 14我国在给⼀排靠墙布置的设备以TN-C系统配电时，将三根相线架空⾛线，⽽PEN线则⽤不绝缘的扁钢沿墙脚明敷。
这⼀做法妥否？不妥。
这⼀做法使PE线远离相线，降低了过电流防护电器对接地故障的动作灵敏度，⽽不绝缘的PEN线中的中性线上的对地电位⼜将产⽣杂散电流，所以这⼀布线⽅式对保护接地是⼗分不妥的。
保护接地的设置还有许多要求，在下⾯的问答中将逐⼀叙述。
1 . 15我国原采⽤的接零系统、接地系统、不接地系统、零线等术语为什么被废⽌不⽤⽽改⽤TN-C、TN-S、TN-C-S、TT、IT等接地系统和中l性线、PE线、PEN线等术语？被废⽌的术语是20世纪50年代采⽤前苏联电⽓规范时⽤的术语。
⼤家知道由于⽤电技术的发展，IEC标准将接地系统科学细微地进⾏了划分，前苏联的“接零系统”仅是IEC标准中TN系统之⼀的TN-C系统，显然“接零系统”这⼀术语不能说明全部TN系统的内涵。
⼜如前苏联规范内的“接地系统”就是IEC标的TT系统，但是“接零系统”也需接地，何尝不是接地系统？这样在概念上就⼗分模糊不清。
⼜如“零线”这⼀术语前苏联规范定义为接地的中性线，还要求零线作重复接地，它实际只是指TN-C系统中的PEN线。
由于零线的概念不清，原本不应重复接地的中性线被错误地重复接地，产⽣杂散电流⽽导致许多不应有的事故。
名不正则⾔不顺，由于术语不严谨导致的技术错误不胜枚举。
为此这些过时的术语在我国已停⽌使⽤，但由于建筑电⽓技术对外交流沟通不够，我国有些国家标准和部颁标准的电⽓规范仍在因循旧习使⽤这些旧术语，在执⾏这些规范时应加注意以免被误导。
1 . 16请说明TN、TT和IT这三种接地系统⽂字符号的含义。
这些接地系统的⽂字符号的含义是：第⼀个字母说明电源的带电导体与⼤地的关系，也即如何处理系统接地：T：电源的⼀点（通常是中性线上的⼀点点）与⼤地直接连接（T是“⼤地”⼀词法⽂Terre的第⼀个字母）。
这些电气设计常见问题千万不能违反!
这些电气设计常见问题千万不能违反！
这些电气设计常见问题千万不能违反！
一、违反强制标准和规范方面
1.电源进户处应做总等电位联结。
违反：《低压配电设计规范》GB50054－95第4.4.4条。
处理：补出示意图，并增加总等电位联结的做法说明。
2.动力配电箱应重复接地，并加打人工接地体，或利用基础接地装置，其接地电阻应达到国标要求。
违反：《工业与民用电力装置的接地设计规范》GBJ65－83第
3.0.1条。
处理：以修改通知单方式补做进户总箱的重复接地。
3.建筑物应考虑防雷接地措施，如不需要设防雷时，应提供完善的设计依据。
违反：《建筑物防雷设计规范》GB50057－942000第2.0.4条第四款。
处理：提供完整的计算数据，维持原设计，不设置防雷措施。
分析：如厦门某某建筑物长宽高为32.4m12m6.9m，为非燃品库房。
根据设计手册P677公式，建筑物年预计雷击次数N=KNgAe次/a。
经计算N=0.042次/a0.06次/a，故不属于第三类防雷建筑物。
GB50057－94第2.0.4条第四款规定预计雷击次数大于或等于0.06次/a的一般性工业建筑物应划为第三类防雷建筑物。
4.双电源没有采取防止并列运行的措施。
违反《供配电系统设计规范》GB50052－95第3.0.2条。
处理：1设计选用根据国标图集《低压双电源切换电路图》99D373制造的标准双电源切换箱，已自带闭锁装置以防止双电源并列运行。
2在系统图上加闭锁符号或说明。
5.二类防雷要求超过45米高的建筑应有防侧击雷措施。
违反《建筑物防。
甲类厂房中实施等电位联结的探讨
甲类厂房中实施等电位联结的探讨摘要：由于甲类厂房具有具有易燃易爆的特点，因此针对甲类厂房的防火工作是非常重要的，尤其是在电气设备的使用过程中，更应当注重用电保护工作。
因此本文对甲类厂房中实施等电位联结的重要性进行了探讨，并且根据相关规定和标准对等电位联结设置措施进行了分析，为甲类厂房中等电位联结的实施提供了一定的参考性意见。
关键词：甲类厂房；等电位联结；保护导体甲类厂房中大多为对易燃易爆品进行加工、生产以及储存的场所，一旦因为用电不当而产生火灾和爆炸事故，必然会造成极大的人员伤亡以及经济损失，因此对于等电位联结工作的实施是非常重要的。
1.等电位联结的概念等电位联结能够将电气设备中可导电的部位利用导线进行连接，确保各电气设备之间的电位能够相近。
等电位联结能够有效传递电位，并非对电流进行传送，其中等电位联结能够分为保护等电位联结和功能等电位联结。
其中保护等电位联结主要是以安全为主来进行等电位联结，主要可以分为三个类型：首先是总等电位联结，能够利用到整个厂房建筑中，其可以有效减少厂房内部接触电击的的电压和不同金属物质之间的电位差，并且能够消除来自厂房外部经过电气线路以及各类金属管道所导入的危险电压，该联结方式无需接地。
其次则是辅助等电位联结，根据相关标准所示，辅助等电位联结指的是2.5米伸臂范围之内，能够同时接触到导电部分之间的联结，该联结方法能够有效确保该范围之内所潜在出现的电压差产生有效降低。
而局部等电位联结可以理解为在部分范围内展开总等电位联结，不过局部等电位联结和总等电位联结的关系并不是类似总配电箱和分配电箱的关系，二者彼此是能够独立的，局部等电位联结不需要接地也可以不和总等电位联结进行连通。
功能型等电位联结的目的则是为了确保厂房的电气设备能够正常运行。
根据相关标准中规定，建筑物内应当尽量设置合理的等电位联结，而且具有爆炸性物质的环境中应当设置有效的安全型等电位联结，而且所有暴露的电气设备外部能够导电的部分都应当接入到等电位联结系统，这也是甲类厂房中必须要设置等电位联结系统的主要原因。
接地保护和等电位联接的不足和缺陷及防控措施
并继 续沿着 接零保 护 Ｐ Ｅ线传 至户外 电气设 Ｔ Ｎ系统 、 ， Ｉ ’ Ｉ ’ 系统分别被称为接零保 护（ 也 叫重 复接地 ） 和接地保 至用户设备外壳上 ， 备 的外壳上 ， 如果户 内、 户 外电气设 备 除接零保 护外 再无 其他 防 护。它能够把正常情况下不带电的 电气设备 的金属外 壳 、 配 线用
计、 施工等都必须依据相应的国家规范和行业标准， 如Ｊ Ｇ Ｊ １ ６ —
１ ） 接地保 护不 能消 除 自建 筑物外 经 电气线 路 （ 如Ｐ Ｅ线 ） 引
不足 ） 。 ２ ０ ０ ８民用建筑 电气设 计规 范 、 Ｇ Ｂ ／ Ｔ １ ４ ８ ２ １ ． １ ＿ ＿ ９ ３建筑 物 电气装 入的危险故障 电压危害 （ 如 图 １所 示 ， 假 如 某 民用 建 筑 采 用 Ｔ Ｎ － Ｃ — Ｓ低 压 配 电 系 统 ， 其 置一 电击 防护 、 ０ ２ Ｄ ５ ０ １ － ２等 电位联接安装等 ， 安装 质量 必须符合 电源线路发生接大地故 障 ， 故障 电流 经故 障点 的接地 电阻 Ｇ Ｂ ５ ０ ３ ０ ３ －２ ０ ０ ２建筑 电气工程 施工 质量验 收规 范 中的强制性 条
或多或少 的危 害。 过程 中萌发 、 发酵 ， 甚至 演变为 新 的且 具有 隐蔽性 的用 电安 全隐
１ 接 地保 护和 等 电位联接 在用 电安 全 防护 中的作用
患。电气工程 技术 人员 ， 无论 进行设 计还是 施 工 ， 事 前必 须对 存
分析、 保护性接地 和等电位联 接在 民用建 筑用 电安全 防护 中 的主 在的不足和缺陷可 能造成 的后果及 产生 的危 害进行 识别 、 以便及时采取 防范措施消除其引发的危害 。 要作用是 降低接地故 障情况下 的人体 间接接触 电击的 电压 ， 其设 判断 ，
建筑电气安全配电箱问题防治
建筑电气安全配电箱问题防治配电箱是承担建筑电气控制、测量和分配电能的核心部件，是整个建筑电气工程的一个重要分项，其安装质量直接关系到建筑电气的安全使用，因此，本人在长期的实践工作中，比较重视建筑电气安装过程中配电箱的检查。
在此，本文将通过“常见的配电箱质量通病及处理”、“配电箱安装中N线与PE线的敷设应注意的问题”、“进户总配电箱的等电位联结问题”等三个方面，结合笔者多年来的一些看法和体会，主要整理出实践中发现的建筑电气安装过程中常见的质量通病及整改措施供同行参考，并重点讨论常见的TN-C-S系统中重复接地电气安装中接零（N）、接地（PE）的安装中错误接法的危害。
1常见的配电箱质量通病及处理1.1配电箱本身的质量问题（1）现象a．箱体铁板偏薄，箱门变形，开关不灵；b．无专用接零线板和接地线板；c．采用电气元件不合格或与设计图纸不符的开关；d．未按设计预留备用回路；（2）原因分析主要由于施工单位为了获取更高额的利润，选用非正规配电箱厂家产品，或未经设计单位同意，私自选用价格低廉的开关元品件。
（3）处理意见选用具备配电箱生产资质的正规生产厂家定货，并严格按设计图纸选用开关，按设计适当预留备用回路，以利今后扩展需要。
1.2配电箱安装中的质量问题（1）现象a．箱体与墙体有缝隙，箱体不平直；b．靠墙角安装时，箱门无法全开；c．箱壳的开孔不符合要求，特别是用电焊或气焊开孔，严重破坏箱体的油漆保护层，破坏箱体的美观；d．箱体焊穿且焊接部位不良；e．电线管不进箱或进管过长、钢管口未设护口；进出配电箱的钢管利用箱体作接地保护线。
（2）原因分析a．与土建配合不好，预埋底箱时出现偏差；b．未考虑方便今后使用维修；c．预先未考虑好进出线管的位置、数量；图省事用电焊或气焊烧孔；d．箱体无预留专用接地焊接板；e．不了解施工规范；（3）处理意见及要求a．与土建密切配合，调整配电箱安装偏差，配电箱对角线长度不得大于2mm。
靠墙安装的配电箱应保证箱门向外开启180度。
论等电位联结的重要性及与重复接地比较
论等电位联结的重要性及与重复接地比较余展文【摘要】介绍了电击防护、等电位联结和重复接地的概念;举例对等电位联结和重复接地在降低预期接触电压中的作用进行比较,得出等电位联结系更优的保证电气安全措施,进而得出其必须严格执行及大力推广的结论.【期刊名称】《低碳世界》【年(卷),期】2016(000)018【总页数】2页(P110-111)【关键词】用电安全;电击防护;等电位联结;重复接地;预期接触电压【作者】余展文【作者单位】广东省建科建筑设计院有限公司,广东广州510000【正文语种】中文【中图分类】TU856随著人民生活水平的逐步提高，各种新型用电设备及装置走进千家万户，人们也对用电安全越来越重视。
电气安全技术也在不断地发展更新，人们发现大量的电气事故都是因电气装置和装置外导电部分的接触电压大大超过安全值引起的，而等电位联结和接地都是能有效降低电位差的电气安全措施，下面就简单介绍这些措施的概念及利用实例分析其降低电位差的效果。
在建筑工程设计中，导体一般分为三类：①正常情况下带电的载流导体（电线、电缆、裸母线等），它是为用电设备提供电的必备部分。
②正常情况下电气设备的非载流导体，即电气设备的外露导电部分（设备的金属外壳、金属桥架、配线钢管等）。
③装置外导电部分（建筑内的金属栏杆、风管、暖气片、水管等）。
直接接触电击防护系指人体与正常工作中的裸露带电部分直接接触而遭受的电击。
其主要防护措施有：①将裸露带电部分包以适合的绝缘。
②设置遮拦或外护物以防止人体与裸露带电部分接触。
③设置阻挡物以防止人体无意识地触及裸露带电部分。
④将裸露带电部分置于人的伸臂范围之外。
⑤设置剩余电流动作保护器（RCD）作为后备保护，其额定动作电流不应超过30mA。
它只能作为上述①～④项直接接触电击防护措施的后备措施，不能代替上述措施。
因绝缘损坏，致使相线与PE线、外或露导电部分、装置外导电部分以及大地间的短路称为接地故障。
这时原来不带电压的电气设备的外露导电部分或装置外导电部分将呈现故障电压。
