斗提机安装方案

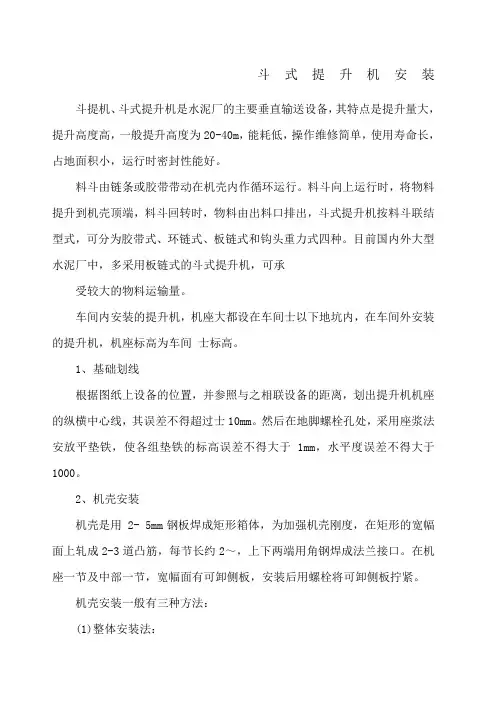

斗提升机安装方案

1.1 适用范围

本工艺标准适用于垂直输送粉状、颗粒状及小块状物料，且提升物料的高度小于50m ，输送能力小于1600m 3

/h 的垂直斗式提升机的安装工程。 2. 施工准备

2.1 技术准备

2.1.1 取得完整的设计文件和设备技术文件 2.1.2 进行图纸会审并形成记录 2.1.3 勘察现场

2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准。 2.1.5 相关标准规范

《连续输送设备安装工程施工及验收规范》GB50270 《机械设备安装工程施工及验收通用规范》GB50231

2.2 作业人员

2.2.1 开工前对进场施工人员进行安装技能、安全、环境保护等相关方面的培训教育，充分熟悉设备图及设备随机带的技术文件及有关规定。

2.2.2 安装钳工、电工、电焊工、起重工等经过培训，并取得相应的资格证书，持证上岗。

详见表

2.3.1 设备的检查验收：设备进场时，需建设、施工、制造、监理等有关单位参加，并按设备的名称、型

号、规格、位号、数量清单逐一检查验收，作好设备验收记录，若检查验收不合格的设备不得进行安装。 2.3.2 设备的存放、保管：对验收合格的设备，设立场地进行存放，并加以保护，作好标识。

2.3.3 安装辅助材料的检查验收：对安装辅助材料如：垫铁、地脚螺栓、电焊条等按照相应的标准规范、施工图纸要求进行检查验收，不合格不得使用。 2.4 主要施工机具

2.4.1 施工机具的选择在满足施工工艺要求的前提下，应结合本单位的技术装备现状及现有机械可能利用的情况，充分发挥施工机械的效率和利用程度。

2.4.2 施工机具主要有：吊车、叉车、手动运输车、倒链、千斤顶。

2.4.3 吊车型号的选择应根据设备所处的位置高度、回转半径及设备重量确定。

2.5 测量及计量器具

连通管、水准仪、经纬仪、框式水平尺、直径为0.35-0.5钢丝线、线锤、钢卷尺、钢盘尺及钢板尺。 2.6 作业条件

2.6.1 图纸设计技术交底已完成，施工方案已报批，开工报告已批复。

2.6.2

现场质量、安全管理体系已建立并已正常运行。

2.6.3

设备基础复测合格，周围障碍物清理，运输道路畅通，环境合乎要求。 2.6.4

设备用电能满足使用，施工人员具备持证上岗、机具已落实。

2.6.5 设备本身及转动部分复查合格。

3. 施工工艺

3.1

工艺流程

3.1.1 斗提机安装工艺流程

（2）按照斗提机安装基础图和设备基础交接证书要求对斗提机上部基础与斗提机下部基础进行复查，基础复查符合下表

表

可选择水平仪测量。斗提机上部基础与斗提机下部基础中心轴线偏差，选择经纬仪测量；测量设备基础坐标以楼层柱子中心轴线或楼层墙面为基准线，方法采用直径为0.35～0.5mm 钢丝线、线锤、钢卷尺测量，将测量数据与设备基础交接清单核对，若相差较大，建议整改意见。 斗提机上部安装

斗提机上部的组成：斗提机上部由驱动装置（电动机、减速机及底座）、联轴器、上胶带轮和支架组成。 斗提机上部的安装工艺

（1）设备开箱验收合格后，将设备从设备堆放场用叉车或汽车运至设备所处建筑物附近地面，若设备位置是一层，则直接用叉车或汽车运至设备基础旁。若设备基础位置较高，则采用吊车吊装，吊车型号选择应参考设备所处位置的高度，吊装位置所处的回转半径，设备重量。若设备超重，位置超高，则另行编制吊装方案。

（2）设备基础复查合格后，用两个手动运输车或卷扬机加滚杠将斗提机的驱动装置（电动机、减速机及底座）、联轴器、上胶带轮和支架平移至设备基础旁，然后用导链提升就位。

（3）驱动装置及上胶带轮支架就位找正：按照基础上的十字中心线分别对驱动装置和上胶带轮支架进行找正，驱动装置的找正点为：驱动装置底座上表面、电动机与减速机之间的联轴节（或电动机的输出轴头）和减速机的输出轴头；上胶带轮支架的找正点为：上胶带轮支架底座上表面和支架两胶带轮轴承座端面。找正方法用框式水平仪测量，采用斜垫铁调整，垫铁放置符合下图1-1要求，两组垫铁之间间距L 应小于500mm ，且垫铁放置应对称。垫铁规格和尺寸应满足GB50231-98《机械设备安装工程施工及验收通用规范》附录五中规定。 L A 图 垫铁位置图 （475%① ② ③ 斗提机下部安装 斗提机下部的安装工艺：其安装工艺参照第 中间导向轮安装

按照斗提机中间导向轮安装图进行安装，用吊线方法测量中间导向轮中心轴线的偏差。

安装中间导向轮应注意以下事项：

（1）所有中间导向轮的中心轴线应相互平行且与斗提机上下胶轮的中心轴线在同一铅垂面上，允许偏差为±2mm 。

（2）所有中间导向轮的外轮廓线应在同一铅垂面上，允许偏差为±2mm 。 斗提机外壳安装

结构组成：斗提机外壳是由许多段长方体用法兰螺栓连接、中间加密封垫片而成。

安装工序

（1）斗提机上下胶带轮安装后，根据斗提机胶带具体特点，分段组装斗提机外壳。为了便于安装胶带和料斗，一般预留靠近斗提机下部胶带轮的一段斗提机外壳、斗提机中部的一段外壳和斗提机上部卸料口顶盖。用吊线方法测量斗提机外壳的不直度。

（2）提机外壳的中间支撑装置的安装：由于斗提机外壳较长并有一定的自重，安装时必须有一些中间支撑装置支撑斗提机外壳。根据中间支撑装置安装图及安装要求进行安装。 （3）斗提机外壳注意事项：

斗提机外壳段与段之间的连接处应有垫片进行密封，不能强行连接。

斗提机外壳不直度应≤H/1000，且≤6mm 。 胶带及料斗的安装

胶带的连接：胶带的连接方法有螺栓连接法和胶合法，其连接应符合下列要求：

（1）橡胶布带的两端应按相应的帘子布层切削成阶梯形状，接头长度宜为宽度的1-2倍； （2）胶合剂的材质与胶带的材质应具有相同的弹性；

（3）接头应牢固，接头处增加的厚度，不应超过胶带厚度的5%；

（4）胶带胶合剂的硫化温度和硫化时间及常温胶接，应符合设备技术文件及胶合剂的要求； （5）胶带采用螺栓或胶合接头时，应顺着胶带运转方向搭接；

（6）胶带需要预拉，预拉力宜为工作拉力的1.5-2倍，预拉持续时间为24小时；

（7） 胶带连接方法参见GB50270-98《连续输送设备安装工程施工及验收规范》附录二。

料斗的安装：按照斗提机生产厂家安装图及其说明书要求进行安装料斗。安装料斗时需要注意以下事项： （1）严格按照斗提机生产厂家安装图及其说明书要求进行安装，不得随意更改料斗的位置和数量；

（2）接头处的料斗安装：搭接长度应跨3个料斗，其连接螺栓轴线与胶带端部的距离不应小于50mm 。 附件的安装

（1）附件的设置：胶带斗提机附件有拉紧装置、带式逆止装置和外壳体调整装置，拉紧装置是控制胶带斗提机上下胶带轮之间的距离，防止胶带松弛；带式逆止装置是防止胶带反转；外壳体调整装置是调整外壳体直线度，防止外壳体磨檫料斗而影响斗提机正常工作。

（2）按照各附件装置安装图及安装说明书要求进行安装。 斗提机组装应符合下列要求：

（1）主轴的安装水平偏差不应大于0.3/1000。 （2）胶带斗提机上下轴安装的允许偏差（图 表

测量部位

允许偏差（mm ）

H ≤20m

20m ∠H ≤40m

|A 1-A 2| 4 6 |B 1-B 2|

6

9

1-上轴

图

（3）机壳铅垂度的允许偏差（图

：

1-机壳 n-测量铅垂线 图 机壳组装

表 机壳铅垂度的允许偏差 （4）机壳上部区段、中部区段、下

部区段和检

视门均应密封良好。

（5）料斗中心线与牵引胶带中心线应重合，其偏差不应大于5mm ；料斗与牵引胶带的连接螺栓应切实锁紧。 （6）拉紧装置的调整应灵活；牵引件安装调整好后，未被利用的行程不应小于全行程的50%。

（7）斗提机的上部、中部区段应设置牢固的支架；机壳不得偏斜，但不应限制机壳在铅垂方向的自由伸缩。

试运转

斗提机安装完毕，检查合格后，按照斗提机安装说明书要求对斗提机转动部件加润滑油。

用手盘车，应无异常现象。

脱开联轴节，点试，观测电动机及减速机输出轴的转向是否与设计转向要求一致。 电动机单试，运转时间为2小时，轴承温升≤40℃，应无异常噪音现象。

测量部位 允许偏差（mm ）

H ∠12m 12m ≤H ≤24m 24m ∠H ≤40m

|A 1-A 2| 5

7 8 |B 1-B 2| 5 7 8
