汽车燃油表

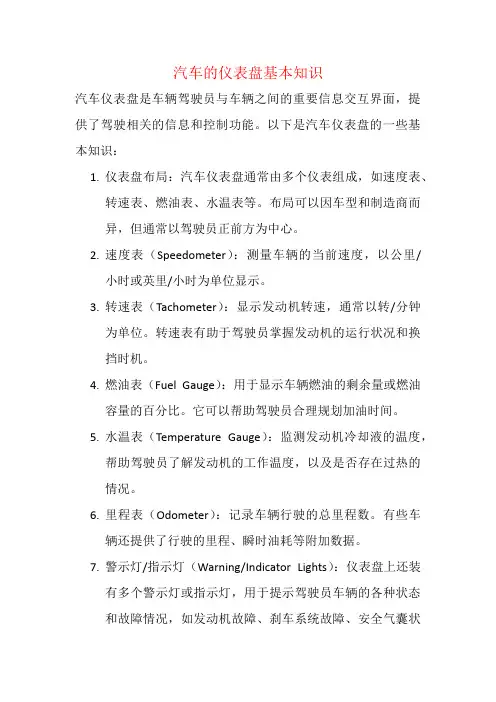

汽车的仪表盘基本知识
汽车的仪表盘基本知识汽车仪表盘是车辆驾驶员与车辆之间的重要信息交互界面，提供了驾驶相关的信息和控制功能。
以下是汽车仪表盘的一些基本知识：1.仪表盘布局：汽车仪表盘通常由多个仪表组成，如速度表、转速表、燃油表、水温表等。
布局可以因车型和制造商而异，但通常以驾驶员正前方为中心。
2.速度表（Speedometer）：测量车辆的当前速度，以公里/小时或英里/小时为单位显示。
3.转速表（Tachometer）：显示发动机转速，通常以转/分钟为单位。
转速表有助于驾驶员掌握发动机的运行状况和换挡时机。
4.燃油表（Fuel Gauge）：用于显示车辆燃油的剩余量或燃油容量的百分比。
它可以帮助驾驶员合理规划加油时间。
5.水温表（Temperature Gauge）：监测发动机冷却液的温度，帮助驾驶员了解发动机的工作温度，以及是否存在过热的情况。
6.里程表（Odometer）：记录车辆行驶的总里程数。
有些车辆还提供了行驶的里程、瞬时油耗等附加数据。
7.警示灯/指示灯（Warning/Indicator Lights）：仪表盘上还装有多个警示灯或指示灯，用于提示驾驶员车辆的各种状态和故障情况，如发动机故障、刹车系统故障、安全气囊状态等。
8.多功能显示屏（Multifunction Display）：现代汽车的仪表盘中经常配备了多功能显示屏，用于显示更多的车辆信息和操作功能，如导航系统、音频控制、车辆设置等。
除了上述基本要素，一些高端汽车还可能包括其他的仪表和功能，如线束盘、HUD（抬头显示）、自适应巡航控制等，增加驾驶员的舒适性和便利性。
在驾驶过程中，理解和熟悉仪表盘上的各种指示和信息，对驾驶安全和行车掌握至关重要。
汽车仪表系统(燃油表)
（2）三线圈式燃油表
三线圈式燃油表（五十铃N系列）
分流电阻R的作用是补偿线圈绕制误差对指示精度的影响。
2）电热式燃油表与可变电阻式燃油量传感器
在燃油量较多时，浮子上升，传感器阻值减小，流过指示表电热线圈中的电流较 大，双金属片变形大，指针指向燃油较多方向；相反燃油较小时，浮子下降，传 感器电阻较大，流过电热线圈中的电流减小，双金属片变形小，指针指向燃油较 少方向。 为了稳定电源电压，在电路中还串接一个仪表稳压器。
传感器配套工作。传感器一般为可变电阻式。 1）电磁式燃油表与可变电阻式传感器 （1）双线圈燃油表。
双线圈燃油表
其燃油表有左右两只线圈（线圈内有铁芯），中间置有转子， 转子连有指针。可变电阻式传感器由电阻器、滑片、浮子等组成。 浮子漂浮在油面上，随油面的高低而起落，带动滑片使电阻器的阻 值随之改变。
单元五 汽车仪表与报警系统
项目一 汽车仪表系统 任务五 燃油表
【汽车电气设备构造与维修】
学习目标
知识目标:
1、了解燃油表的组成和作用 2、熟悉燃油表在车上的位置 能力目标: 1、能识读冷却液温度表 2、正确选择和使用工具 3、拆装工艺合理，操作规范
一、燃油表 燃油表用来指示汽车油箱中的存油量。它与装在油箱内的燃油
电热式燃油表
3）动磁式燃时，浮子下降到最低位置，传感器上的电阻器被短路。同时右线 圈也被短路；而左线圈在电源电压的作用下，电流达到最大，产生的电磁强度也 最大，吸引转子带动指针偏向最左端，指在“0”刻度。
当向油箱中加油，随油量的增多，浮子也上升，电阻逐渐增大。左线圈中的电流 逐渐减小，电磁强度相对减弱。右线圈中电流逐渐增大，电磁强度相对增强，两 线圈的合成磁场偏向右方，吸引指针顺时针偏转，指示油量增多。
日产阳光油表说明
日产阳光油表说明
汽车仪表台都分速度表，转速表，温度表，油表，这4个表，速度表跟转速表都是用大的，方便驾驶者观看速度跟转速情况，那么每款车的不同，有的会把温度表跟油表放在转速，速度表的左边，而又的就放在右边，都是小的，温度表是TEMP（温度），另外一个就是油表了，上面是F，代表满了，下面是E，代表空了。
汽车燃油表是用于显示车辆燃油余量多少的指示表，作为司机判定是否应该加油的重要依据，司机通过对燃油表结构、标识含义的掌握，有助于司机对燃油余量或燃油表正常与否做出准确判断。
燃油表位置
燃油表一般位于车辆驾驶位置正前方，与水温、转速、速度等指示表位于同一个表盘上，每个表用一个简单的图标进行区分。
其中燃油表是用一个长方形的图标进行表示
一般油表上有两个英文字母——E，F
E代表没油了
F代表油满
如果指针快指到E那就赶紧要加油了！
加多少油也可以看油表的指针，在加油时将钥匙开到ON的位置你就能看到指针的位置了!
如果还是不知道油表怎么看
先加满油，启动的时候看油标，指针通常都移到右边，指示油箱满状态。
开了一段时间，指针慢慢会向左漂移，再移到红线附近，提示要加油了，当然，油箱还有底油足够你跑百把公里。
在加油的时候留意你的行车公里数，下次加油的时候通过计算就可以估算出你的车百公里耗油量了。
每个车的油表都不太一样。
比如说你的车子油箱为60升，油表有6格，那么每格就是10升，也就是6分之一.。
电热式燃油表的工作原理
电热式燃油表的工作原理电热式燃油表是一种常见的汽车燃油测量仪表，它通过测量电阻值的变化来实时监测车辆燃油的消耗情况。
电热式燃油表的工作原理可以分为三个主要步骤：测量电阻、转换电信号和显示燃油量。
电热式燃油表通过一个测量电阻来检测燃油的量。
该测量电阻通常位于燃油箱内，与燃油表盘相连。
当燃油箱内的燃油高度发生变化时，测量电阻的阻值也会相应变化。
测量电阻通常由一个浮标和一个可变电阻组成。
浮标通过与燃油接触，根据浮力的大小来调整可变电阻的阻值。
当燃油的高度增加时，浮标上浮，可变电阻的阻值变小，反之亦然。
这种阻值的变化将被后续的电路进行处理。
接下来，转换电信号的电路将测量电阻的阻值转换为电信号。
转换电信号的电路通常由一个电压比较器和一个电阻网络组成。
电压比较器的作用是将测量电阻的阻值与一个参考电压进行比较。
当测量电阻的阻值发生变化时，电压比较器将输出一个相应的电信号。
电阻网络的作用是调整电压比较器的参考电压，以便适应不同车辆燃油量的测量范围。
通过这样的转换过程，电热式燃油表可以将测量电阻的阻值转换为可以被显示的电信号。
电热式燃油表将转换后的电信号显示为车辆的燃油量。
显示燃油量的部分通常由一个指针和一个刻度盘组成。
电信号经过放大和传输后，将作用于指针上，使其指向相应的刻度。
当燃油量增加时，指针将指向刻度盘上的较高位置，反之亦然。
通过观察指针所指的位置，驾驶员可以直观地了解车辆的燃油量，并做出相应的操作。
总结一下，电热式燃油表的工作原理是通过测量电阻、转换电信号和显示燃油量来实现的。
它利用测量电阻的阻值变化来检测燃油的量，然后将阻值转换为电信号，并通过指针和刻度盘来显示燃油量。
电热式燃油表的工作原理简单而可靠，为驾驶员提供了方便和准确的燃油量信息。
它在汽车行业中得到了广泛的应用，成为了车辆燃油管理的重要工具之一。
汽车燃油表原理
汽车燃油表原理
汽车燃油表原理是通过测量油箱内燃油的水平来显示汽车剩余的燃油量。
燃油表通常是由一个浮子装置和一个指针组成的。
浮子装置的形状类似于一个圆盘，它位于油箱内部并浸泡在燃油中。
当燃油箱内的燃油水平发生变化时，浮子装置就会随之上下浮动。
浮子装置与指针通过一个机械连接装置相连。
指针连接到浮子装置的机械连接装置上，并随着浮子的上下浮动而移动。
指针通常位于汽车仪表板上的一个刻度盘上，用来显示油箱内燃油的水平。
当燃油水平较低时，浮子会下沉，指针则会相应地指向刻度盘上的低油位刻度。
而当燃油水平较高时，浮子会上浮，指针则会指向刻度盘上的高油位刻度。
燃油表的原理正是利用了浮力的概念。
浮子的浮力与浸泡在燃油中的体积成正比，而燃油的水位与体积成正比。
因此，当燃油水位升高时，浮子受到的浮力也会增加，从而推动指针指向更高的刻度。
需要注意的是，燃油表只是显示汽车燃油的大致剩余量，并不是一个精确的测量工具。
因为汽车行驶过程中，燃油的消耗率会受到多种因素的影响，如驾驶样式、路况、车辆负载等。
因此，驾驶员在行驶过程中应该根据燃油表的显示来进行合理的驾驶和加油计划。

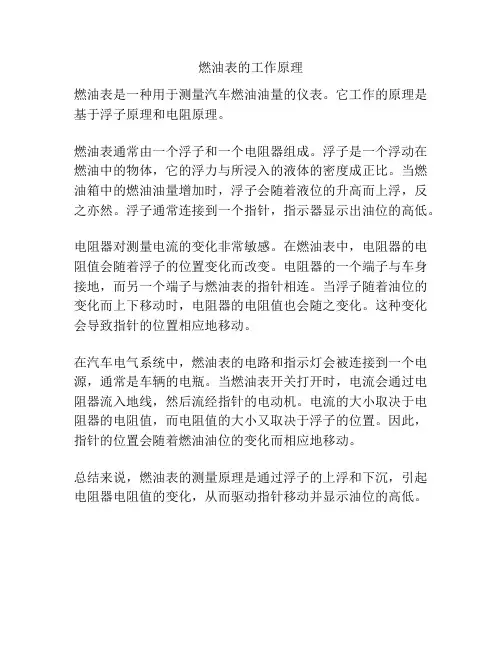

燃油表的工作原理
燃油表的工作原理
燃油表是一种用于测量汽车燃油油量的仪表。
它工作的原理是基于浮子原理和电阻原理。
燃油表通常由一个浮子和一个电阻器组成。
浮子是一个浮动在燃油中的物体，它的浮力与所浸入的液体的密度成正比。
当燃油箱中的燃油油量增加时，浮子会随着液位的升高而上浮，反之亦然。
浮子通常连接到一个指针，指示器显示出油位的高低。
电阻器对测量电流的变化非常敏感。
在燃油表中，电阻器的电阻值会随着浮子的位置变化而改变。
电阻器的一个端子与车身接地，而另一个端子与燃油表的指针相连。
当浮子随着油位的变化而上下移动时，电阻器的电阻值也会随之变化。
这种变化会导致指针的位置相应地移动。
在汽车电气系统中，燃油表的电路和指示灯会被连接到一个电源，通常是车辆的电瓶。
当燃油表开关打开时，电流会通过电阻器流入地线，然后流经指针的电动机。
电流的大小取决于电阻器的电阻值，而电阻值的大小又取决于浮子的位置。
因此，指针的位置会随着燃油油位的变化而相应地移动。
总结来说，燃油表的测量原理是通过浮子的上浮和下沉，引起电阻器电阻值的变化，从而驱动指针移动并显示油位的高低。
电热式燃油表的工作原理
电热式燃油表的工作原理电热式燃油表是一种常见的汽车燃油测量仪器，它可以测量车辆油箱内的燃油量，并通过仪表盘上的指针或数字显示器显示出来。
本文将详细介绍电热式燃油表的工作原理。
一、电热式燃油表的组成电热式燃油表主要由以下几个部分组成：1. 燃油传感器：位于车辆油箱内部，用于测量油位高度和温度。
2. 信号转换器：将传感器测得的信号转换为电信号，以便后续处理和显示。
3. 仪表盘：用于显示当前车辆的剩余燃油量。
二、电热式燃油表的工作原理1. 燃油传感器工作原理在汽车行驶过程中，由于汽车加速、刹车等操作会引起汽车内部液体产生波动，因此需要通过传感器对液体进行测量。
电热式燃油表中使用的传感器通常采用压阻式或电容式传感器。
压阻式传感器是通过一个可变电阻来测量液体高度，当液体高度变化时，电阻的值也会随之变化。
而电容式传感器则是通过测量液体和金属板之间的电容值来测量液位高度。
除了测量液位高度外，燃油传感器还可以测量油温。
在传感器中安装有一个温度传感器，用于测量油的温度，并将其转换为电信号输出。
2. 信号转换器工作原理燃油传感器输出的信号是模拟信号，需要通过信号转换器将其转换为数字信号。
信号转换器通常由模拟到数字转换芯片组成，它可以将模拟信号转换为数字信号，并进行滤波、放大等处理。
在数字化后，燃油的高度和温度信息就可以被计算机处理，并通过仪表盘上的显示器显示出来。
3. 仪表盘工作原理仪表盘是电热式燃油表最终显示结果的地方。
它通常由指针或数字显示器组成。
当车辆行驶时，指针会根据计算机处理后的结果指向相应的位置，或者数字显示器上会显示当前车辆剩余燃油量。
三、总结电热式燃油表是一种常见的汽车燃油测量仪器，它通过燃油传感器、信号转换器和仪表盘三个部分协同工作，可以准确地测量车辆的剩余燃油量，并将其显示出来。
希望本文对读者理解电热式燃油表的工作原理有所帮助。
汽车油表原理
汽车油表原理
汽车油表是一种测量汽车燃油储存量的仪器。
它通过使用一个浮子和一个电阻器来达到测量油箱内燃油水平的目的。
汽车油表的工作原理是基于一个简单的物理原理，即浮力。
在油箱里，有一个浮子，它的形状和大小通常是根据油箱形状而设计的。
浮子通常是一个密封的圆柱或球形物体，它的密度比汽油小，所以它能够浮在汽油表面上。
浮子通过一个金属杆与电阻器相连。
电阻器是一个电阻线圈，它由一个导电材料制成，如铜线。
导电材料的电阻随着线圈长度的变化而变化。
当浮子上下移动时，线圈长度也会随之变化。
电阻器与车辆的仪表板相连，仪表盘上的燃油表指针会根据电阻器的阻值来显示油箱内的燃油水平。
当油箱充满时，浮子会上升，导致电阻器线圈伸展，其阻值变大。
这使得仪表盘上的燃油表指针指向满刻度。
当汽车行驶时，燃油被消耗掉，油位下降。
浮子也会随之下降，导致电阻器线圈缩短，其阻值变小。
这使得仪表盘上的燃油表指针指向相应的燃油剩余量。
通过测量燃油剩余量，驾驶员可以了解他们是否需要加油。
汽
车油表是一种非常重要的仪器，因为它可以帮助驾驶员避免汽车因为燃油不足而停车的情况发生。
总之，汽车油表利用浮子和电阻器的组合来测量油箱内的燃油水平。
浮子上升或下降会导致电阻器的阻值变化，从而通过仪表盘上的指针来显示燃油剩余量。
这种设计使驾驶员能够及时了解汽车的燃油情况，以便采取必要的措施。
汽车仪表的种类和作用
7、安装机油压力传感器时，应使“↑”记号朝上，否则会降低机油压力表指示的准确性。
8、电磁式燃油表的下接线柱应接传感器，上接线柱则接点火开关。否则，指针始终指向“0”。
9、燃油箱内浮子的移动应灵活；油箱及燃油表传感器接地应可靠。若搭铁不良，指针会始终指向“0”端。
13、电流表接线前应将垫圈、螺母、螺栓等接触面用砂纸打磨干净，安装螺母时，最好涂一点干净机油，既可防锈蚀又便于拆装；平面绝缘垫圈应完好，且绝缘垫圈和弹簧垫圈之间应装一只平垫片并接牢，以免因接触不良而使线头发热，甚至烧坏仪表和线束。
14、定期检测电气仪表。缺乏检测仪器时，可和标准仪表进行对比：电流表的示值误差应小于±20[%]；机油压力表的示值误差，油压为0.2兆帕时应小于±10[%]，油压为0.5兆帕时应小于±20[%]。
新车电瓶的寿命至少有两年，但如果是二手车或是库存车，你需要提前注意这一指示灯。
该灯也是在车辆自检时点亮，启动后熄灭。如果启动后该指示灯常亮，说明电瓶需要更换了。
5、ABS指示灯
ABS灯在开启发动机时未闪亮或者启动后仍不熄灭，表明ABS出现故障。
6、安全带指示灯
显示安全带状态的指示灯，按照车型不同，灯会亮起数秒进行提示，或者直到系好安全带才熄灭，有的车还会有声音提示。
平时我们听到较多的所谓发动机“开锅”，就是指冷却液温度超过规定值，这时应立刻暂停行驶，进行维修。
3、手刹指示灯
新手最容易犯的错误是车开了手刹却没有放下。
该指示灯为一个用圆圈起来的！或P字母，平时为熄灭状态。当手刹被拉起后，该指示灯自动点亮。目前，只有部分车型有行驶时未放手刹的警告音。
数字式汽车燃油表安全操作及保养规程
数字式汽车燃油表安全操作及保养规程随着汽车制造技术的发展，数字式汽车燃油表已经成为一种常见的汽车仪表。
数字式汽车燃油表可以精确显示汽车油量，方便司机掌握油量情况，保证行驶安全。
但是，如果驾驶人员不正确操作汽车燃油表，就会影响到行车安全。
因此，正确操作数字式汽车燃油表是每个驾驶员必须掌握的重要知识。
本文将介绍数字式汽车燃油表的安全操作和保养规程。
一、安全操作1. 正确认识燃油表指示的含义数字式汽车燃油表会显示当前油箱中的油量情况，但有些驾驶员对于数字式燃油表的指示含义不一定清楚。
数字式燃油表指示油量的单位是升/百公里(或升/100公里)。
也就是说，数字式燃油表显示的数字越小，说明汽车续航里程越短，需要加油的机会越多。
2. 操作前检查仪表状况在操作数字式汽车燃油表前，首先要检查仪表是否正常工作。
如果仪表灯亮，或者数字显示不正确，则应该尽快排除故障。
在行车过程中，如果发现数字式燃油表指示异常变化(例如忽高忽低)，则需要及时前往专业修理店检查故障。
3. 避免短途频繁加油频繁加油会导致加油口的密封不好，使得油气挥发，加油量减少。
同时，频繁加油也会磨损汽车燃油泵，加速燃油系统老化和故障。
因此，避免短途频繁加油，可以保证燃油系统的正常运行。
4. 留足油量为了确保行车安全，驾驶员应该在汽车燃油量低于警告线之前及时加油。
最好不要用油量指示灯闪烁时再去加油，以免油量指示器失效，导致油量超出容量上限，刺激油箱关闭器失灵。
5. 避免加水、燃料添加剂等杂物在加油过程中，避免混入水、燃料添加剂等杂物。
这些杂物会破坏汽车燃油系统，影响燃油表的工作，使其工作不正常。
二、保养规程1. 燃油表保养燃油表大部分为电动驱动的，由于在工作中会产生摩擦磨损，长时间使用会导致仪表失灵。
建议按照说明书提示定期使用汽车油状清洗剂或者润滑剂保养燃油表。
另外，建议在每次保养汽车时检查燃油表的指针能否灵活，显示是否准确以及是否有老化现象。
2. 油箱保养油箱是存储汽车燃油的重要组成部分。
燃油表的工作原理
燃油表的工作原理
燃油表是一种测量汽车油箱中剩余燃油量的仪表。
它基于浮力原理，通过测量浮子的位置来确定剩余燃油的数量。
燃油表由浮子、传感器、指针和刻度盘组成。
浮子通常位于燃油箱内，它会随着燃油的消耗而上下浮动。
传感器通过与浮子相连，可以测量浮子的位置。
传感器会将浮子位置的信号传送到仪表盘上的指针上，指针会根据浮子位置的变化来指示剩余燃油的数量。
燃油表的刻度盘上通常有一个"空"的刻度和一个"满"的刻度。
当汽车加满燃油后，浮子会上浮到"满"刻度，指针也会指向"满"字样。
随着燃油的消耗，浮子下沉，指针也会相应地指向
刻度盘上较低的位置，显示剩余燃油的量。
当燃油接近耗尽时，浮子会接近"空"刻度，指针也会指向"空"字样。
燃油表的工作原理可以简单概括为：通过测量浮子位置的变化来确定剩余燃油的数量，然后将这个信息转化为仪表盘上指针的位置，最终让驾驶员能够清晰地了解汽车的燃油状态。
这样，驾驶员就可以根据燃油表的指示及时补充燃油，以保证汽车正常行驶。
凯越燃油表指针反向指示油量变化故障的诊断与排除
凯越燃油表指针反向指示油量变化故障的诊断与排除凯越燃油表指针反向指示油量变化故障的诊断与排除在驾驶过程中，汽车的仪表板对于驾驶安全至关重要，特别是燃油表，能够帮助驾驶员及时了解油量情况，避免因油耗过度或油量不足而导致的事故。
但有时候燃油表的指针会出现反向指示油量变化的故障，需要进行诊断和排除。
本文将针对凯越燃油表指针反向指示油量变化故障进行详细介绍。
一、故障症状介绍燃油表指针反向指示油量变化故障的具体表现是：汽车行驶时，燃油表指针逐渐下降，汽车油量却在逐渐增加；相反，当油量降低时，燃油表指针却逐渐上升，表现为指针指示方向错误。
二、故障原因分析1.电器故障：一些电路或传感器的不良接触或损坏，也可能会导致燃油表的指针反向指示。
2.故障仪表：由于仪表的电路和电机组成，如果电路失灵，电机就不能工作，从而导致指针反向指示。
3.油浮子：该部件在汽车油箱中，浮子会随着油量变化上下浮动，通过传感器转换成电信号并传输给仪表，但是如果油浮子故障，也可能导致指针反向指示。
三、诊断步骤1.电路测试：首先需要对汽车的电路进行测试，看看是否存在损坏或不良接触。
检查电路是否有漏电或短路，这种情况会影响燃油表的电信号的传输，导致燃油表的指针反向。
2.检查故障仪表：如果电路正常，则需要检查燃油表自身的问题。
将电池已经取下和燃油表拆下来，用万用表检查电机和相关线路是否正常，通过检测，看看该部件是否正常。
如果检测出问题，需要进行更换或修复。
3.检查油浮子：如果电路和仪表都正常，那么需要检查油浮子的问题。
将汽车油箱拆下来，取下油浮子，打开外壳，精心检查浮子的磁力电流是否正常，根据检查结果，看看是否需要更换或维修。
四、排除方案1.更换燃油表：如果故障真正出在燃油表本身，那么需要使用全新的燃油表将其更换，比较直接快捷。
2.更换部件：如果故障出在油浮子或者其他部件上，需要单独更换或者修理具体故障的部件。
3.修理电路：如果电路出现问题，需要先找到问题所在，然后进行相应的修复。
汽车燃油表的工作原理
汽车燃油表的工作原理
我跟您说啊，这汽车燃油表的工作原理，其实也不算多复杂。
您就想啊，咱汽车里有个油箱，这油箱里的油多少得让咱知道不是？
这燃油表呢，它就靠着一个传感器在那起作用。
这传感器啊，就在油箱里头泡着呢。
随着油箱里的油多油少，这传感器它就有不同的反应。
比如说，油满满的时候，这传感器就给个信号，燃油表上那指针就呼呼地往高了指。
要是油慢慢少了，这传感器也跟着变化，那指针也就慢慢往低了跑。
您看这传感器，就跟个侦察兵似的，时时刻刻盯着油箱里的情况，然后把消息传给燃油表。
有一回啊，我开车在路上，就瞅着那燃油表的指针一点点往下掉，心里那个急哟！就怕半道没油了。
反正啊，这汽车燃油表就是靠这么个原理，让咱心里有个数，啥时候该加油，啥时候还能再跑一段路。
您说是不是挺有意思？。
浅析汽车燃油表工作原理及设计策略
渊 2冤 式中院鬃3s 表示三相绕组磁链曰u35尧i3s 分别为三相绕组 的相电压尧电流曰L3s 绕组电感曰F3渊s 兹e冤 为三相绕组的磁链遥 电磁转矩 Te 可以用磁场能量对机械角 兹m 位移的偏
策略遥 滤波策略袁即采用多个燃油阻值计算平均值的办法获
取较为稳定的燃油阻值遥 阻尼策略袁依据不同的车辆状态可分为两种院快速阻
尼和慢速阻尼遥 当车辆在静止状态下袁即车速=0km /h 时袁 燃油表按照快速阻尼模式袁若燃油阻值发生变化袁对应燃 油表指示从 F 到 E 或从 E 到 F 的最小时间为 30s曰当车辆 在行驶状态下袁即车速跃0km /h 时袁燃油表按照慢速阻尼模 式袁若燃油阻值发生变化袁对应燃油表指示从 F 到 E 或从 E 到 F 的最小时间为 90m in遥
作者简介院戴嘉庚渊 1993-冤 袁男袁山西大同人袁硕士袁黑龙江科技大 学袁研究方向为矿用电机与电器及其智能化遥
1 永磁同步电机矢量控制系统 1.1 三相 PM SM 数学模型 为了方便验证实验的正确性袁可以人为的假设三相永 磁同步电机在理想在理想状态下运行遥即不计电机运行中 的功率损耗尧忽略磁化中的铁芯饱和尧并要求交变电流为 三相对称正弦电流遥 三相永磁同步电机电压方程表示为院
2
101逸R 跃81
108逸R 跃85
若燃油表为段位显示袁仪表还须加入回差策略袁从而 避免燃油阻值在段位临界区域时袁对应段位出现频繁亮灭 的现象遥 可参考表 2 设计参数遥
表 2 燃油表段位与电阻值的对应关系
显示位置
油量范围-上升渊 赘冤 油量范围-下降渊 赘冤
0
120逸R 跃115
120逸R 跃118
1
115逸R 跃101
118逸R 跃108
电热式燃油表的工作原理
电热式燃油表的工作原理一、概述电热式燃油表是一种用于测量燃油油位的仪器。
它的工作原理基于温度的变化来计算燃油的油位。
本文将详细介绍电热式燃油表的组成、工作原理以及应用场景。
二、组成电热式燃油表由以下几部分组成：1.燃油油箱：用于储存燃油的容器。
2.燃油表头：连接燃油油箱和电热式燃油表的部件，负责传输燃油信号。
3.电热式燃油表主体：包含传感器、控制器等电子元件，用于测量和计算燃油油位。
4.仪表盘：显示燃油油位和其他相关信息。
三、工作原理电热式燃油表的工作原理可以简述为以下几个步骤：1.燃油传感器通过电热棒将电能转化为热能，从而使燃油温度升高。
2.燃油温度的升高导致燃油的体积膨胀。
3.通过测量燃油温度和膨胀后的体积变化，计算出燃油的油位。
下面将具体介绍每个步骤的工作原理。
3.1 燃油传感器燃油传感器是电热式燃油表中关键的组件之一。
它通常由一根电热棒和一个温度传感器组成。
电热棒通过加热燃油来使其温度升高。
加热燃油会导致燃油的体积膨胀，从而产生一个与燃油油位相关的体积变化。
温度传感器用于测量燃油的温度。
燃油的温度是计算燃油油位所必需的参数之一。
3.2 燃油膨胀计算通过测量燃油的温度和膨胀后的体积变化，我们可以计算出燃油的油位。
具体计算方法如下所示：1.测量燃油的温度，并记录下来。
2.根据预先设定的燃油体积温度系数，计算膨胀前后的体积变化。
3.根据燃油的体积变化和已知的燃油油箱尺寸，计算出燃油的油位。
3.3 仪表盘显示电热式燃油表通过仪表盘来显示燃油的油位信息。
仪表盘通常采用指针指示方式，通过连接到控制器的传动装置来实现指针的旋转。
通过将计算得到的燃油油位信息转换为角度，仪表盘可以准确地显示出燃油的油位。
四、应用场景电热式燃油表广泛应用于汽车、船舶等燃油相关的领域。
它有以下几个优点：1.准确性高：电热式燃油表通过温度的变化来计算燃油油位，相比传统的机械式燃油表，可以提供更加准确的油位信息。
2.实时性强：电热式燃油表通过电子元件进行计算和显示，能够实时地反映燃油油位的变化。
电磁式燃油表的工作原理
电磁式燃油表的工作原理
电磁式燃油表是一种常用于汽车、飞机等交通工具中的计量仪器，它主要用于量取燃油的流量和油量，并作出相应的显示和报警。
电磁式燃油表的原理是通过将液体沿一定管道流动时所带的电磁
感应效应来进行测量。
简单来说，就是利用电磁感应原理，将磁场和
电流的作用产生的涡流和磁场强度变化与燃油的流量进行联动，从而
实现对燃油流量的计量。
具体来说，电磁式燃油表是由两个主要部分构成的：磁铁和线圈。
其中磁铁是由强力磁体制成，能够产生一个稳定的磁场；而线圈是围
绕磁铁制成的，当电流通过线圈时，它会产生一个磁场，同时也会与
磁铁的磁场相互作用，形成一个椭圆形的磁场。
当燃油流经电磁式燃油表时，由于燃油是导电液体，所以它能够
导电而形成电场。
这个电场和线圈的磁场相互作用时，产生的磁场强
度和燃油的流量成正比。
因此，通过测量磁场强度的变化，我们就可
以计算出燃油的流量，从而得到燃油的计量值。
除了电磁感应原理外，其他因素也会影响电磁式燃油表的测量准确度。
例如，燃油的温度和密度会影响燃油的流动性和体积，从而导致测量误差。
为了消除这些误差，电磁式燃油表通常需要进行校准和调试，以确保其测量结果的准确性和一致性。
总的来说，电磁式燃油表是一种可靠、精确、高效的计量工具，可以广泛应用于交通运输等领域。
在未来，随着技术的不断创新和发展，电磁式燃油表有望继续完善和提升，并逐渐替代传统的油位计和机械式计量器。
汽车燃油表的标定方法
汽车燃油表的标定方法
汽车燃油表的标定方法是指检测和调整汽车中燃油液位表的正确性、准确度和可靠性的一种方法。
通常，汽车燃油表的标定需要在将汽车空转或加速运转时测量。
首先，在实际操作之前，操作人员应该对汽车燃油表有一个大致的了解，并有必要对汽车燃油表相关结构进行检查，以确保它具有较好的工作性能。
其次，在标定汽车燃油表之前，必须先将汽车的油箱加满，然后再来标定汽车燃油表。
在标定过程中，操作人员需要将汽车运行至无表现不良状态，然后使用标定仪表来测量汽车燃油表的指示值。
接下来，在标定汽车燃油表时，操作人员需要检查汽车燃油表的指示值，如果指示值偏离最初设定的值，操作人员就需要使用相应的手段来调整汽车燃油表，以便让其正确显示汽车的油箱实际液位。
此外，在标定汽车燃油表的过程中，操作人员还需要注意检查汽车燃油表上的指示值是否随汽车的发动机转速变化而变化，以确保汽车燃油表的准确性和可靠性。
最后，在标定汽车燃油表的过程中，操作人员还需要检查汽车燃油表的指示值，以确保其准确性和可靠性。
最后，操作人员需要将汽车燃油表的指示值与实际情况进行
比较，如果指示值不符合实际情况，则需要重新进行标定。
总之，汽车燃油表的标定方法是指检测和调整汽车中燃油液位表的正确性、准确度和可靠性的一种方法。
在标定汽车燃油表的过程中，操作人员需要检查汽车燃油表的指示值，并对其进行调整，以确保汽车燃油表的准确性和可靠性，并与实际情况相符。
燃油表、水温表
燃油表、水温表复习旧课：信号装置的作用是给其他车辆和行人该车辆的行驶意图及是否存在异常情况。
新课导入：司机在驾车的过程中，怎样知道汽车各总成的工作状况如何呢？汽车技术状况的变化对汽车的行驶安全性有重大的影响。
仪表系的作用就是及时地反映汽车各有关总成的工作情况，使驾驶员作出及时、有效的反应。
这两节课主要讲解燃油表、水温表的工作情况。
新课讲解：一、燃油表1、燃油表的作用：指示燃油箱的存油量，提醒驾驶员及时加油。
2、燃油表的类型：常见的有电热式、电磁式两种。
目前电磁式燃油表由于性能稳定，使用量比较多。
不这是哪种燃油表，它们都是由燃油表及传感器等组成的。
1）、电热式燃油表，流过燃油表的电流越大，产生的热量越多，表内双金属片的变形量越大，指针指向存油量多的位置。
2）、电磁式燃油表：表内有两个电磁线圈，一个与燃油传感器串联，一个直接与搭铁连接。
当流过与传感器串联的线圈电流大时，此线圈产生的磁力变大（而与搭铁直接相连的线圈电流是还会改变的），吸收指针指向存油量大的位置。
3、燃油表的工作原理（以N1车电磁式为例）：该种燃油不需要稳压器。
1）、燃油传感器的工作原理：当存油多时，浮子上浮，串入电路中的电阻减小；当存油少时，浮子下沉，串入电路中的电阻增大；2）、直接与搭铁相连的线圈所流的电流是固定的，不受传感器的影响。
3）、当存油多时，浮子上浮，串入电路中的电阻减小，流过串联线圈的电流增大，线圈产生的磁力增大，把指针吸引指向存油多的位置（因为另一线圈的吸引力是不变的）；当存油少时，浮子下沉，串入电路中的电阻增大，流过串联线圈的电流减小，线圈产生的磁力减小，指针被吸引指向存油量少的位置（因为另一线圈的吸引力是不变的）。
三、水温表：1、水温表的作用：用以显示发动机冷却水的工作温度，以避免发动机在非正常温度下运行。
发动机的工作温度过高的话，容易造成各运动机件的非正常磨损甚至会造成拉缸。
2、水温表的类型及组成：常见的水温表主要有电热式和电磁式两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生看书、理解（10分钟）
燃油表的接线必须按要求连接，要经常检查燃油表的工作情况，以便及时发现问题，及时解决，杜绝火灾事故的发生。
简述燃油表的接线及车用情况
一、燃油表的组成
二、电磁式燃油表
三、电热式燃油表
四、燃油表的接线及车用情况
可能出现的疑问是：右线圈和传感器并联达到，传感器中电流的变化对整个仪表电流的影响。
有些汽车上装有副油箱，这时在主、副油箱中必须各装一个传感器，在传感器和燃油表的中间安装一个转换开关，可以分别测量主、副油箱中的燃油量。
三、电热式燃油指示表（5分钟）
学习辅导：
刚才一起学习了电磁式燃油表的有关知识，电热式燃油表的结构和电磁式燃油表相同，仅指示表的刻度不同。传感器仍为可变电阻式传感器。另外，为了稳定电源电压，在电路中串联了一个稳压器。
一、燃油表的组成（5分钟）
传感器：可变电阻式传感器
电热式
燃油指示表
电磁式
二、电磁式燃油表（10分钟）
1、工作过程
无油时：右线圈断路，左线圈中电流最大，指针指在“0”。
有油时：左右两线圈共同作用，指针右偏。
油满时：左线圈中电流最小，右线圈中电流最大。指针指在
“1”刻度上。
2、学习辅导
问题的关键是浮子的升降带动传感器可变电阻的变化。
四、燃油表的接线及车用情况（10分钟）
1、燃油表的两个接线柱是上下排列，一般情况下应将上接线柱与电源线相连下接线柱与传感器相连。
2、在安装传感器时，与油箱搭铁必须良好。如搭铁不好，无论油箱里装满油或无油，燃油表的指针总是指在“1”处。
3、传感器的电阻末端必须搭铁，这样可以避免滑片与电阻接触不良时产生火花而引起火灾。
课时
授课时间
授课人
课题
目标
教学方法
教学重点
教学难点
学情分析
教具
教学步骤
[复习提问]
[引入新课]
[教学内容]
[学生练习]
[课堂小结]
[作业]
[板书设计]
[课后自评]
第54课时
汽车燃油表
知识目标：1、了解电磁式、电热式燃油指示表的工作原理。
2、掌握燃油表的安装与使用。
能力目标：培养学生的自学能力和动手操作能力及观察能力。
德育目标：认真思考、冷静分析
自学与讲解相结合
燃油表的安装与使用
燃油表的工作原理
前面学生已经学习了机油压力表、水温表的有关知识，掌握了一定的学习方法，加上本节课的内容比较简单，学生通过自学理应自行解决，教师适时加以辅导。
小黑板、电热式和电磁式水温表各两个
燃油表的用途是什么？（5分钟）
用来指示油箱内储存燃油量的多少。本节课我们开始学习有关燃油表的知ຫໍສະໝຸດ 。1、2、3
4
