SiO2含量测定

合集下载

二氧化硅表面硅羟基含量的测定方法

二氧化硅表面硅羟基含量的测定方法二氧化硅（SiO2）是一种常见的化合物，广泛应用于陶瓷、电子器件、涂料等工业领域。

表面硅羟基是指SiO2表面上的-OH基团，它在化学反应中起着重要的作用。

因此，测定二氧化硅表面硅羟基含量对于控制其在工业生产中的性能具有重要意义。

测定二氧化硅表面硅羟基含量的方法有多种，常用的包括红外光谱法、拉曼光谱法、化学分析法、热重分析法等。

本文将重点介绍化学分析法和热重分析法两种测定表面硅羟基含量的方法，并对其原理、操作步骤和适用范围进行详细阐述。

一、化学分析法测定二氧化硅表面硅羟基含量化学分析法是一种常用的测定表面硅羟基含量的方法，其原理是利用化学反应将表面硅羟基转化为其他化合物，并通过化学分析手段测定反应前后的差异来计算表面硅羟基含量。

常用的化学分析法包括气相色谱法、液相色谱法和滴定法等。

下面以气相色谱法为例对化学分析法进行详细介绍。

1.气相色谱法原理气相色谱法是一种利用气相色谱仪对样品中的化合物进行分离和定量的方法。

在测定二氧化硅表面硅羟基含量时，可以先利用适当的试剂将表面硅羟基转化为气体或易挥发的化合物，然后将其送入气相色谱仪进行分析。

根据其峰面积或峰高进行定量分析。

2.气相色谱法操作步骤（1）样品制备：将待测样品加入适量的试剂，将其反应转化为气体或易挥发的化合物。

（2）样品进样：将处理后的样品溶液进样到气相色谱仪中。

（3）气相色谱分析：将样品送入气相色谱柱进行分离，并通过检测器检测化合物的峰高或峰面积。

（4）数据处理：根据标准曲线或内标法计算出样品中表面硅羟基的含量。

3.气相色谱法适用范围气相色谱法适用于对表面硅羟基进行简化处理后的样品分析，例如对表面硅羟基进行醚化或酯化处理后进行测定。

该方法操作简便，分析速度快，灵敏度高，能够准确测定表面硅羟基的含量。

二、热重分析法测定二氧化硅表面硅羟基含量热重分析法是一种利用样品在升温过程中失去质量的信息来对样品成分进行分析的方法。

二氧化硅测定方法国标

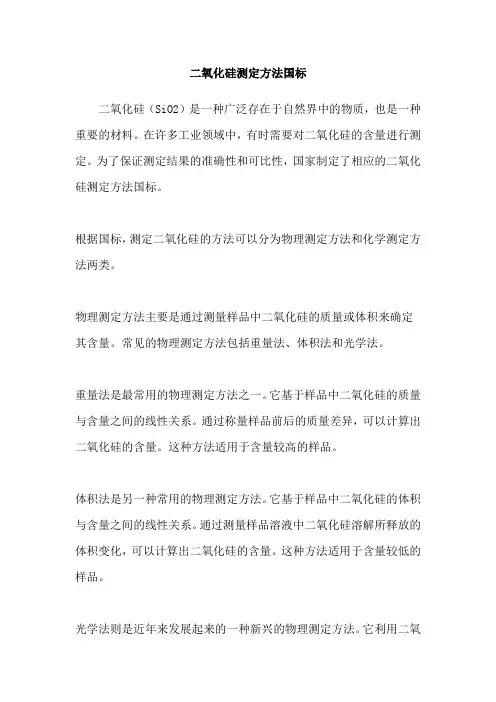

二氧化硅测定方法国标二氧化硅（SiO2）是一种广泛存在于自然界中的物质，也是一种重要的材料。

在许多工业领域中，有时需要对二氧化硅的含量进行测定。

为了保证测定结果的准确性和可比性，国家制定了相应的二氧化硅测定方法国标。

根据国标，测定二氧化硅的方法可以分为物理测定方法和化学测定方法两类。

物理测定方法主要是通过测量样品中二氧化硅的质量或体积来确定其含量。

常见的物理测定方法包括重量法、体积法和光学法。

重量法是最常用的物理测定方法之一。

它基于样品中二氧化硅的质量与含量之间的线性关系。

通过称量样品前后的质量差异，可以计算出二氧化硅的含量。

这种方法适用于含量较高的样品。

体积法是另一种常用的物理测定方法。

它基于样品中二氧化硅的体积与含量之间的线性关系。

通过测量样品溶液中二氧化硅溶解所释放的体积变化，可以计算出二氧化硅的含量。

这种方法适用于含量较低的样品。

光学法则是近年来发展起来的一种新兴的物理测定方法。

它利用二氧化硅对特定波长的光的吸收特性来测定其含量。

这种方法具有非破坏性、快速、准确的特点，适用于各种含量的样品。

化学测定方法主要是通过反应二氧化硅与其他物质之间的化学反应来确定其含量。

常见的化学测定方法包括滴定法、分光光度法和原子吸收光谱法。

滴定法是一种经典的化学测定方法，它通过加入一定量的标准溶液，使二氧化硅与该溶液中的试剂发生反应，从而确定其含量。

这种方法适用于含量较高的样品。

分光光度法则是一种基于二氧化硅与特定试剂之间的可见光吸收特性的化学测定方法。

通过测量二氧化硅与试剂反应后溶液的吸光度，可以计算出其含量。

这种方法适用于含量较低的样品。

原子吸收光谱法是一种高灵敏度的化学测定方法，它基于二氧化硅与特定元素之间的原子吸收光谱特性。

通过测量样品溶液中特定元素的吸光度，可以推算出二氧化硅的含量。

这种方法适用于含量非常低的样品。

总之，二氧化硅测定方法国标为各种工业领域提供了准确可靠的测定方法，以保证生产过程的质量控制和产品的合规性。

二氧化硅含量的测定方法

二氧化硅含量的测定方法二氧化硅，化学式为SiO2，是一种常见的无机物，广泛存在于自然界中，例如沙漠、山岩、矿石等。

测定二氧化硅含量的方法有很多种，下面将介绍几种常用的方法。

1.酸碱滴定法酸碱滴定法是一种常用的测定二氧化硅含量的方法。

首先，将待测样品溶解于酸性溶液中，使得二氧化硅与溶液中的酸反应生成硅酸。

然后，用氢氧化钠溶液滴定反应生成的硅酸，终点时溶液中的酸完全被中和，溶液的pH值由酸性变为中性。

通过计算滴定所需的氧化钠溶液体积，可以得到二氧化硅的含量。

2.溶液浓度法溶液浓度法是一种通过对溶液进行浓缩后测定二氧化硅含量的方法。

首先，将待测溶液经过蒸发浓缩，使得其中的二氧化硅得以富集。

然后，将浓缩后的溶液与酸反应生成硅酸，用酸碱滴定法测定其酸度，从而得到二氧化硅的含量。

3.火焰原子吸收光谱法火焰原子吸收光谱法是一种无机成分分析的常用方法。

首先，将待测样品经过适当的处理后转化为气态的二氧化硅。

然后，将气态二氧化硅进入火焰原子吸收光谱仪，利用二氧化硅的特征吸收峰从而定量测定其含量。

4.过滤重量法过滤重量法是一种基于物质质量守恒的方法。

首先，将待测样品溶解于一定体积的溶剂中，使得二氧化硅溶解。

然后，将溶液通过过滤器，将未溶解的固体颗粒滤去。

将滤液收集，通过蒸发溶剂使其干燥，最终得到二氧化硅的质量。

通过比较溶剂中的二氧化硅质量与溶液干燥后的质量差值，可以得到二氧化硅的含量。

除了上述方法，还有一些其他的测定二氧化硅含量的方法，例如红外光谱法、X射线荧光光谱法等。

这些方法各有特点，适用于不同的样品和测定需求。

在实际应用中，可以根据具体情况选择合适的方法进行测定。

二氧化硅含量的测定方法

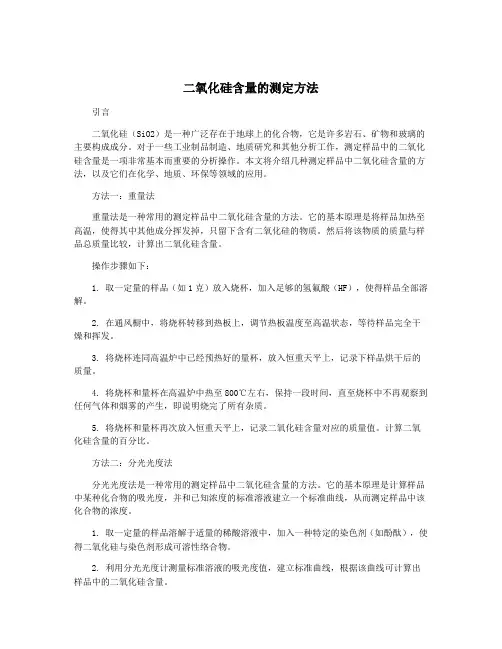

二氧化硅含量的测定方法引言二氧化硅（SiO2）是一种广泛存在于地球上的化合物，它是许多岩石、矿物和玻璃的主要构成成分。

对于一些工业制品制造、地质研究和其他分析工作，测定样品中的二氧化硅含量是一项非常基本而重要的分析操作。

本文将介绍几种测定样品中二氧化硅含量的方法，以及它们在化学、地质、环保等领域的应用。

方法一：重量法重量法是一种常用的测定样品中二氧化硅含量的方法。

它的基本原理是将样品加热至高温，使得其中其他成分挥发掉，只留下含有二氧化硅的物质。

然后将该物质的质量与样品总质量比较，计算出二氧化硅含量。

操作步骤如下：1. 取一定量的样品（如1克）放入烧杯，加入足够的氢氟酸（HF），使得样品全部溶解。

2. 在通风橱中，将烧杯转移到热板上，调节热板温度至高温状态，等待样品完全干燥和挥发。

3. 将烧杯连同高温炉中已经预热好的量杯，放入恒重天平上，记录下样品烘干后的质量。

4. 将烧杯和量杯在高温炉中热至800℃左右，保持一段时间，直至烧杯中不再观察到任何气体和烟雾的产生，即说明烧完了所有杂质。

5. 将烧杯和量杯再次放入恒重天平上，记录二氧化硅含量对应的质量值。

计算二氧化硅含量的百分比。

方法二：分光光度法分光光度法是一种常用的测定样品中二氧化硅含量的方法。

它的基本原理是计算样品中某种化合物的吸光度，并和已知浓度的标准溶液建立一个标准曲线，从而测定样品中该化合物的浓度。

1. 取一定量的样品溶解于适量的稀酸溶液中，加入一种特定的染色剂（如酚酞），使得二氧化硅与染色剂形成可溶性络合物。

2. 利用分光光度计测量标准溶液的吸光度值，建立标准曲线，根据该曲线可计算出样品中的二氧化硅含量。

3. 在测量前要进行仪器的调零与零点校准，并在合适的光谱范围内进行测量。

方法三：滴定法1. 取一定量的样品溶解于适量的酸性溶液中。

加入适量的pH缓冲液使溶液的pH值稳定于7左右。

2. 在滴定过程中，加入一定量的已知浓度的氢氧化钠（NaOH）溶液，使得样品中的酸性物质全部中和。

二氧化硅测定方法

二氧化硅的测定方法有多种，下面逐一将不同方法作简单介绍。

1挥散法若某个试样中二氧化硅的含量在98%以上，应用氢氟酸挥发重量差减法（即挥散法）来测定SiO2含量。

具体测定步骤如下：将铂坩埚中测定过烧失量的试样，用少量水润湿，加入4~5滴硫酸及5~ 7mL氢氟酸，放在电炉上低温加热，挥发至近千时，取下放冷，再加2~3滴硫酸及3~ 4mL氢氟酸，继续加热挥发至干，然后升高温度，至三氧化硫白烟完全逸尽。

将铂坩埚置于高温炉中，于950℃温度下灼烧30分钟，取出放在干燥器中冷至室温，称重。

如此反复灼烧，直至恒重。

SiO2=x100G1——测烧失量时灼烧后试样和坩埚的重量,g ;G2——残渣和坩埚的重量,g ;G——试样的重量，g ;若试样中SiO2含量在98%以下，采用上述方法测定SiO2将引起较大的误差。

这种情况下，宜采用重量法或氟硅酸钾容量法来测定。

2重量法对可溶于酸的试样，可直接用酸分解。

对不能被酸分解的试样，多采用Na2CO3作熔剂，用铂坩锅于高温炉中熔融或烧结之后酸化成溶液，再在电炉上用蒸发器皿蒸发至干，然后加酸煮沸，并置于水浴锅上在温度60℃~70℃的范围内，加入动物胶，使硅酸凝聚，然后加水溶解可溶性盐类，过滤分离出硅酸沉淀物。

在瓷坩埚内于电炉上灰化，最后于高温炉中950℃灼烧至恒重。

冷却，称重，即得至I」SiO2的含量。

重量法的准确度较高。

但对于一些特殊样品，如萤石CaF2，由于含有较大量的氟，会使试样中的Si 以SiF4形式挥发掉，不能用重量法测定。

还有重晶石以及锆含量较高的样品、钛含量较高的样品，在重量法的条件下形成硅酸的同时，生成其它沉淀，夹杂在硅酸沉淀中。

所以这些特殊样品不能用重量法来测定。

这种情况下可用氟硅酸钾容量法来测定SiO2的含量。

3容量法对可溶于酸的试样，直接用硝酸分解，不能被酸分解的试样多采用KOH在镍坩埚中熔融，然后用硝酸分解熔融物。

加酸后生成游离的硅酸，在过量的氟离子和钾离子存在下，硅酸与氟离子作用形成氟硅酸离子，进而与钾离子作用生成氟硅酸钾沉淀，该沉淀在热水中水解生成相应量的氢氟酸，用氢氧化钠标准溶液滴定，由消耗氢氧化钠标准溶液的体积计算二氧化硅的含量。

二氧化硅含量测定标准

二氧化硅含量测定标准二氧化硅是一种重要的无机化合物，广泛应用于建筑材料、玻璃制品、化工产品等领域。

因此，对二氧化硅含量进行准确测定具有重要意义。

本文将介绍二氧化硅含量测定的标准方法，以便确保产品质量和生产安全。

一、样品准备。

在进行二氧化硅含量测定之前，首先需要准备样品。

样品的选择应当代表所要测定的产品或原料的整体情况。

样品的制备应当遵循相关标准方法，确保样品的代表性和可测性。

二、仪器设备。

进行二氧化硅含量测定需要使用一系列仪器设备，包括但不限于分光光度计、pH计、电子天平等。

这些仪器设备应当经过校准和验证，确保其准确性和可靠性。

三、测定方法。

1. 酸碱滴定法。

酸碱滴定法是一种常用的二氧化硅含量测定方法。

首先将样品溶解，然后用酸或碱溶液滴定至中和终点，通过滴定液的消耗量计算出二氧化硅含量。

这种方法操作简便，适用于大批量样品的快速测定。

2. 分光光度法。

分光光度法是一种精密的二氧化硅含量测定方法。

通过测定样品溶液在特定波长下的吸光度，然后根据已知标准曲线计算出二氧化硅含量。

这种方法准确性高，适用于对含量要求严格的场合。

四、质量控制。

在进行二氧化硅含量测定时，需要进行质量控制以确保测定结果的准确性和可靠性。

质量控制包括但不限于平行样品测定、标准溶液校准、仪器设备验证等。

只有在质量控制合格的情况下，测定结果才能被认可和采用。

五、结果分析。

在得到二氧化硅含量测定结果之后，需要对结果进行分析和评价。

根据测定结果，可以评估产品或原料的质量情况，为生产和质量控制提供依据。

同时，也可以根据测定结果进行产品配方调整或工艺优化。

六、结论。

二氧化硅含量测定是产品质量控制和生产管理中的重要环节。

通过严格遵循标准方法，合理选择仪器设备，进行质量控制和结果分析，可以确保二氧化硅含量测定的准确性和可靠性，为产品质量和生产安全提供保障。

总结来说，二氧化硅含量测定标准方法的正确应用对于产品质量的保障至关重要。

只有在严格遵循标准方法的情况下，才能得到准确可靠的测定结果，为生产和质量控制提供有力支持。

二氧化硅量的测定钼蓝分光光度法

二氧化硅量的测定钼蓝分光光度法一、引言二氧化硅（SiO2）是地壳中含量最丰富的元素之一，其在岩石、土壤、矿物和许多工业材料中具有重要意义。

准确测定二氧化硅的含量对于地质学、矿物学、材料科学等领域的研究具有重要意义。

钼蓝分光光度法是一种常用的测定二氧化硅的方法，具有操作简便、准确度高、适用范围广等优点。

本文将详细介绍钼蓝分光光度法测定二氧化硅的原理、实验步骤和注意事项。

二、原理钼蓝分光光度法测定二氧化硅的原理是利用硅酸与钼酸铵在强酸条件下生成硅钼酸，再与还原剂作用生成蓝色的钼蓝络合物，通过比色法测定其吸光度，从而确定二氧化硅的含量。

该方法基于朗伯-比尔定律，即溶液的吸光度与其浓度成正比。

三、实验步骤1.样品制备：称取适量样品于烧杯中，加入适量氢氟酸，加热溶解。

冷却后加入硝酸和高氯酸，蒸发至近干。

加入盐酸溶解，转移至容量瓶中，定容备用。

2.标准溶液制备：准确称取一定量的二氧化硅标准品，按照与样品相同的处理方法制备标准溶液。

3.绘制标准曲线：分别取不同浓度的标准溶液于比色管中，按照实验方法进行显色和比色，记录吸光度。

以吸光度为纵坐标，浓度为横坐标，绘制标准曲线。

4.样品测定：取适量样品溶液于比色管中，按照实验方法进行显色和比色，记录吸光度。

根据标准曲线查得二氧化硅的浓度。

5.计算：根据测定的浓度计算样品中二氧化硅的含量。

四、注意事项1.在整个实验过程中要保持酸度的一致性，以保证反应的准确性。

2.氢氟酸能够与玻璃反应，因此实验过程中要避免使用玻璃器皿。

3.标准曲线绘制要使用与样品相同处理方法制备的标准溶液，以保证实验的准确性。

4.比色时要注意比色皿的清洗和避免光线直射，以保证测定的准确性。

五、结论钼蓝分光光度法是一种准确、简便的测定二氧化硅的方法，适用于地质、矿物、材料等领域的研究。

通过严格控制实验条件和操作步骤，可以获得准确的结果，为相关领域的研究提供可靠的依据。

二氧化硅测定方法

二氧化硅测定方法二氧化硅（SiO2）是一种广泛存在于自然界中的无机化合物。

它可以在矿石、岩石和土壤中找到，也可以作为一种常见的工业材料。

因此，准确测定二氧化硅含量对于许多领域都具有重要意义，包括地质学、材料科学、环境监测和工业过程控制等。

目前常用的二氧化硅测定方法主要包括重量法、比色法、光度法、电导法和荧光法等。

下面将对这些常用方法逐一进行介绍。

1.重量法重量法是最常用的二氧化硅测定方法之一，它基于样品中二氧化硅的固体物质在高温下转化为无水物质的原理。

一般情况下，通过加热样品，使其中的二氧化硅转化为无水硅酸盐，并通过称量样品经过加热后的质量来计算二氧化硅的含量。

2.比色法比色法是一种利用染色剂与二氧化硅反应产生显色物质，通过比色来确定二氧化硅含量的方法。

其中，常用的染色剂有钼酸盐、亚砜酸盐和钛酸盐等。

比色法操作简单、快速，适用于一般质量分析。

3.光度法光度法是一种利用二氧化硅与一些试剂反应后产生显色物质，通过测量光度从而确定二氧化硅含量的方法。

常用的试剂包括硅酸盐或硅酸酯与一些还原剂、指示剂等。

在反应后，形成显色物质的浓度与二氧化硅的含量成正比，通过光度计测量样品溶液的吸光度，并与标准曲线进行比较，从而确定二氧化硅含量。

4.电导法电导法是一种利用样品中的二氧化硅与电解质溶液中的硝酸铵反应产生硅酸铵，并通过测量电导率来确定二氧化硅含量的方法。

该方法操作简便，灵敏度较高。

5.荧光法荧光法是一种通过控制样品中的二氧化硅与荧光试剂反应产生荧光物质，进而测定二氧化硅含量的方法。

荧光试剂通常包含复杂的有机分子，能够与二氧化硅形成稳定的复合物，并产生可观测的荧光信号。

荧光法具有高灵敏度和高选择性的优点，适用于低浓度二氧化硅的测定。

在选择二氧化硅测定方法时，需要根据具体的要求和样品性质来确定适用的方法。

此外，还需要注意控制样品的处理和测量条件，以提高测定结果的准确性和可重复性。

二氧化硅测定方法

二氧化硅的测定方法有多种，下面逐一将不同方法作简单介绍。

1 挥散法若某个试样中二氧化硅的含量在98%以上，应用氢氟酸挥发重量差减法（即挥散法）来测定SiO2含量。

具体测定步骤如下：将铂坩埚中测定过烧失量的试样，用少量水润湿，加入4～5滴硫酸及5～7mL氢氟酸，放在电炉上低温加热，挥发至近干时，取下放冷，再加2～3滴硫酸及3～4mL氢氟酸，继续加热挥发至干，然后升高温度，至三氧化硫白烟完全逸尽。

将铂坩埚置于高温炉中，于950℃温度下灼烧30分钟，取出放在干燥器中冷至室温，称重。

如此反复灼烧，直至恒重。

SiO2=×100G1——测烧失量时灼烧后试样和坩埚的重量,g；G2——残渣和坩埚的重量,g；G——试样的重量，g；若试样中SiO2含量在98%以下，采用上述方法测定SiO2将引起较大的误差。

这种情况下，宜采用重量法或氟硅酸钾容量法来测定。

2 重量法对可溶于酸的试样，可直接用酸分解。

对不能被酸分解的试样，多采用Na2CO3作熔剂，用铂坩锅于高温炉中熔融或烧结之后酸化成溶液，再在电炉上用蒸发器皿蒸发至干，然后加酸煮沸，并置于水浴锅上在温度60℃～70℃的范围内，加入动物胶，使硅酸凝聚，然后加水溶解可溶性盐类，过滤分离出硅酸沉淀物。

在瓷坩埚内于电炉上灰化，最后于高温炉中950℃灼烧至恒重。

冷却，称重，即得到SiO2的含量。

重量法的准确度较高。

但对于一些特殊样品，如萤石CaF2，由于含有较大量的氟，会使试样中的Si 以SiF4形式挥发掉，不能用重量法测定。

还有重晶石以及锆含量较高的样品、钛含量较高的样品，在重量法的条件下形成硅酸的同时，生成其它沉淀，夹杂在硅酸沉淀中。

所以这些特殊样品不能用重量法来测定。

这种情况下可用氟硅酸钾容量法来测定SiO2的含量。

3 容量法对可溶于酸的试样，直接用硝酸分解，不能被酸分解的试样多采用KOH在镍坩埚中熔融，然后用硝酸分解熔融物。

硅酸盐中二氧化硅含量的测定方法概述

硅酸盐中二氧化硅含量的测定方法概述硅酸盐是一类常见的矿物质，其中最主要成分就是二氧化硅（SiO2）。

测定硅酸盐中二氧化硅含量的方法有很多种，以下是其中几种常用的测定方法的概述。

一、重量法该方法是通过样品的质量和失重的质量差来计算二氧化硅的含量。

首先，将待测样品称量，然后将其加热至高温，使其发生失重。

然后，将样品放入氢氟酸中溶解，使其完全溶解。

最后，通过将溶液浓缩，干燥并称重，计算出二氧化硅的含量。

二、酸碱滴定法该方法是通过酸碱滴定反应来测定二氧化硅的含量。

首先，将样品溶解在氢氧化钠溶液中，使其完全溶解。

然后，滴定稀硫酸溶液，直到指示剂的颜色变化。

根据滴定所需的硫酸溶液体积，可以计算出二氧化硅的含量。

三、光度法该方法是通过测定样品溶液的吸光度来测定二氧化硅的含量。

首先，将样品溶解在氢氟酸中，使其完全溶解。

然后，将溶液转移到比色皿中，并使用分光光度计进行测量。

通过比较样品溶液的吸光度与已知浓度的标准溶液的吸光度，可以计算出二氧化硅的含量。

四、原子吸收光谱法该方法是通过测定样品溶液中二氧化硅溶解后生成的硅离子的吸收光谱来测定二氧化硅的含量。

首先，将样品溶解并转移至原子吸收光谱仪中进行测量。

通过比较样品中硅离子的吸收峰与标准曲线的关系，可以计算出二氧化硅的含量。

总结起来，测定硅酸盐中二氧化硅含量的方法有重量法、酸碱滴定法、光度法和原子吸收光谱法等。

每种方法都有其适用的范围和精度要求，选择适合的方法要根据实际需要和样品特性来确定。

在进行测定时，需要注意操作规范，确保实验结果的准确性和可靠性。

灼烧减量、二氧化硅含量的测定

灼烧减量、二氧 Nhomakorabea硅含量的测定
一、原理试样经煅烧、称重，可以计算处规定温度下的灼烧减量。继续用硫酸与氢氟酸处理试样，二氧化硅可转化成四氟化硅挥发掉，从质量的减少可计算出二氧化硅的含量。反应式： SiO2+4HF=SiF4↑+2H2O 二、试剂与仪器高纯水、硫酸（1+1）、氢氟酸铂坩埚、马弗炉、电加热板、干燥器三、分析步骤 1、称量灼烧至恒重的坩埚（m0），精确至 0.1mg，称得 m0=29.8598g。 2、取 1g 试样加到铂坩埚中并准确称量（ m1 ），精确至 0.1mg。试样为白色粉末，称得 m1=30.8592g。 3、将盛有试样的铂坩埚放入马弗炉中于 900℃灼烧至恒重（大约需要 2h）。取出，并放到干燥器中冷却至室温，称量为 m2，精确至 0.1mg。灼烧后试样为白色粉末，称得 m2=30.0945g。 4、用（2~3）mL 水湿润铂坩埚中样品，加入 1mL 硫酸和 15mL 氢氟酸，试样呈澄清透明液体，白色粉末消失。放在电加热板上加热，温度设为 160℃，加热过程中小心溅失。溶液不断被蒸发至蒸干。冷却并用少量水冲洗皿壁，再加入 10mL 氢氟酸蒸发至干。加热残留物直至不再有白烟生成，放入马弗炉中，在 900℃下灼烧 30min。取出并在干燥器中冷却，称重（m3 ），精确至 0.1mg。四、结果计算二氧化硅含量 w 用质量分数计，数值以百分数表示 m2 − m3 w SiO2 = × 100% m2 − m0 代入实验数据得 w（SiO2）=98.85%

二氧化硅检测方法

二氧化硅检测方法
二氧化硅（SiO2）是一种常见的无机化合物，广泛应用于工业生产和科学研究中。

为了确保生产过程中的质量和安全，需要进行二氧化硅的检测。

下面将介绍几种常见的二氧化硅检测方法。

1. 比重法：
比重法是一种常见且简单的二氧化硅检测方法。

该方法是利用二氧化硅的比重特性，通过比较待测样品的比重与已知浓度的二氧化硅溶液的比重来测定二氧化硅的含量。

该方法适用于二氧化硅的含量较高的样品。

2. 分光光度法：
分光光度法是一种常用的精确测定二氧化硅含量的方法。

该方法是利用二氧化硅溶液对特定波长的光进行吸收，通过测定吸收光的强度来计算出二氧化硅的浓度。

与比重法相比，分光光度法具有更高的准确性和敏感性。

3. 热重法：
热重法是一种基于样品在升温条件下质量发生变化的原理来检测二氧化硅含量
的方法。

该方法通过将待测样品加热至一定温度，并测量样品质量的变化，进而计算出样品中二氧化硅的含量。

该方法对于固体样品和液体样品都适用，并且具有较高的准确性和灵敏度。

4. X射线衍射法：
X射线衍射法是一种常用的非破坏性二氧化硅检测方法。

该方法利用X射线入射样品后的衍射图样，通过分析和比对衍射图样来判断样品中二氧化硅的含量。

该方法通常适用于固体样品，并具有高精确度和灵敏度。

总结起来，二氧化硅检测方法主要包括比重法、分光光度法、热重法和X射线衍射法等。

这些方法各有优势和适用范围，选择合适的方法取决于样品的性质、检测的目的和实验条件。

在实际应用中，可以根据需要结合多种方法进行二氧化硅的检测，以提高测量结果的准确性和可靠性。

灼烧减量、二氧化硅含量的测定

灼烧减量、二氧化硅含量的测定
一、原理
试样经煅烧、称重，可以计算处规定温度下的灼烧减量。

继续用硫酸与氢氟酸处理试样，二氧化硅可转化成四氟化硅挥发掉，从质量的减少可计算出二氧化硅的含量。

反应式：SiO2+4HF=SiF4↑+2H2O
二、试剂与仪器
高纯水、硫酸（1+1）、氢氟酸
铂坩埚、马弗炉、电加热板、干燥器
三、分析步骤
1、称量灼烧至恒重的坩埚（m0），精确至0.1mg，称得m0=29.8598g。

2、取1g试样加到铂坩埚中并准确称量（m1），精确至0.1mg。

试样为白色粉末，称得m1=30.8592g。

3、将盛有试样的铂坩埚放入马弗炉中于900℃灼烧至恒重（大约需要
2h）。

取出，并放到干燥器中冷却至室温，称量为m2，精确至0.1mg。

灼烧后试样为白色粉末，称得m2=30.0945g。

4、用（2~3）mL水湿润铂坩埚中样品，加入1mL硫酸和15mL氢氟酸，试样呈澄清透明液体，白色粉末消失。

放在电加热板上加热，温度设为160℃，加热过程中小心溅失。

溶液不断被蒸发至蒸干。

冷却并用少量水冲洗皿壁，再加入10mL 氢氟酸蒸发至干。

加热残留物直至不再有白烟生成，放入马弗炉中，在900℃下灼烧30min。

取出并在干燥器中冷却，称重（m3），精确至0.1mg。

四、结果计算
二氧化硅含量w用质量分数计，数值以百分数表示代入实验数据得w（SiO2）=98.85%。

二氧化硅表面硅羟基含量的测定方法

二氧化硅表面硅羟基含量的测定方法二氧化硅（SiO2）是一种常见的无机化合物，它在许多工业和科学应用中都扮演着重要角色。

在一些特定的应用中，需要了解二氧化硅表面上的硅羟基含量。

硅羟基是指硅原子与氢氧基团（OH）形成的化学结构。

本文将介绍几种测定二氧化硅表面硅羟基含量的方法，包括红外光谱分析法、X射线光电子能谱分析法、拉曼光谱分析法和热重分析法。

一、红外光谱分析法红外光谱是一种常见的化学分析方法，可以用于表面功能团的鉴定和定量分析。

对于硅羟基的测定，可以利用氢氧键的吸收峰来进行分析。

硅羟基产生的吸收峰通常位于3400-3600 cm-1的波数范围内。

通过比较样品和标准品的吸收峰强度，可以计算出硅羟基的含量。

红外光谱分析法的优点是非常灵敏和快速，可以在几分钟内完成一次分析。

但是，它也有一些缺点，例如对样品的纯度要求较高，同时需要使用标准品进行校准。

二、X射线光电子能谱分析法X射线光电子能谱分析法（XPS）是一种表面分析技术，可以用于确定材料表面的化学组成和化学状态。

对于硅羟基的测定，可以通过硅原子和氧原子的X射线光电子峰进行分析。

硅羟基产生的氧原子的X 射线光电子峰位于530-533 eV之间。

通过比较样品和标准品的光电子峰强度，可以计算出硅羟基的含量。

XPS分析法的优点是能够提供样品表面的化学状态信息，对于混合物样品也能够进行分析。

但是，它也有一些缺点，例如分析仪器的成本较高，需要专业的操作技能。

三、拉曼光谱分析法拉曼光谱是一种非常灵敏的分析技术，可以用于表面功能团的定性和定量分析。

对于硅羟基的测定，可以利用硅氧键的振动频率来进行分析。

硅氧键的振动频率通常位于400-1200 cm-1的波数范围内。

通过比较样品和标准品的振动频率，可以计算出硅羟基的含量。

拉曼光谱分析法的优点是非常灵敏和快速，可以在几分钟内完成一次分析。

但是，它也有一些缺点，例如对样品的纯度要求较高，同时也需要使用标准品进行校准。

四、热重分析法热重分析法（TGA）是一种常见的化学分析方法，可以用于测定材料中含水量的变化。

二氧化硅表面硅羟基含量的测定方法

二氧化硅表面硅羟基含量的测定方法二氧化硅（SiO2）是一种常见的无机化合物，广泛应用于工业生产和科学研究中。

在很多情况下，我们需要确定二氧化硅表面上的硅羟基含量，以便进一步了解材料的性质和应用。

硅羟基是指SiO2表面上的一种化学官能团，它对材料的性能和化学反应有重要影响。

本文将介绍几种常用的二氧化硅表面硅羟基含量测定方法，分别是紫外光谱法、傅里叶变换红外光谱法、X射线光电子能谱法和化学分析法。

这些方法各有优缺点，可以根据实际需要选择合适的方法进行分析。

一、紫外光谱法紫外光谱法是一种常用的表面硅羟基含量测定方法，它利用紫外光谱仪对样品进行测量，根据硅羟基的吸收峰强度和波长来确定其含量。

通常情况下，硅羟基对紫外光有一定的吸收能力，在波长为200-300nm的紫外范围内有吸收峰。

因此，可以通过测量紫外光谱，确定硅羟基的含量。

使用紫外光谱法测定硅羟基含量时，首先需要将样品制备成溶液或悬浮液，然后使用紫外光谱仪进行测量。

在实际操作中，还需要考虑到溶剂对紫外吸收的影响，选择合适的溶剂来溶解样品。

通过与标准品比对，可以计算出样品中硅羟基的含量。

紫外光谱法的优点是操作简单、快速，结果可靠。

但它也存在一定的局限性，比如只能测定表面硅羟基的含量，无法对材料内部的硅羟基进行测定，而且对于含有其他吸收峰的杂质会产生干扰。

二、傅里叶变换红外光谱法傅里叶变换红外光谱法是一种常用的表面硅羟基含量测定方法，它利用红外光谱仪对样品进行测量，根据硅羟基的特定吸收峰来确定其含量。

硅羟基在红外光谱中有明显的吸收峰，通常在3400-3600cm-1的位置，可以通过测量红外光谱，确定硅羟基的含量。

使用傅里叶变换红外光谱法测定硅羟基含量时，首先需要将样品制备成KBr片，然后使用红外光谱仪进行测量。

在实际操作中，还需要考虑到KBr片的制备和样品吸附等因素。

通过与标准品比对，可以计算出样品中硅羟基的含量。

傅里叶变换红外光谱法的优点是操作简单、结果可靠。

石英二氧化硅含量测定

石英二氧化硅含量测定
一、背景介绍
石英是一种常见的矿物，其主要成分是二氧化硅（SiO2）。

石英在工业上有广泛的应用，如制造玻璃、陶瓷、水泥等。

因此，对于石英中二氧化硅含量的测定十分重要。

二、测定方法
目前常用的测定方法有火焰原子吸收光谱法、分光光度法、X射线荧光光谱法等。

其中，分光光度法是比较常用的方法。

三、实验步骤
1. 样品制备：将待测样品粉碎至粒径小于0.5mm，并进行干燥处理，以去除水分和杂质。

2. 溶解样品：将样品加入容器中，并加入适量的盐酸溶液，在温和条件下进行溶解。

3. 稀释样品：将溶解后的样品稀释至适宜浓度。

4. 测定吸收值：使用紫外-可见分光光度计对稀释后的样品进行检测，记录吸收值。

5. 计算含量：根据标准曲线计算出待测样品中二氧化硅的含量。

四、注意事项
1. 样品制备过程中要避免污染和氧化。

2. 溶解样品时，要注意温度和时间的控制，以免影响测定结果。

3. 稀释样品时，应根据实际情况选择合适的稀释倍数，以保证测定结
果的准确性。

4. 在测定吸收值时，要注意对比空白样品的吸收值，并进行相应的修正。

五、实验结果分析
通过上述方法可以得到待测样品中二氧化硅的含量。

根据实验数据可
以分析出样品中二氧化硅含量是否符合要求，并进行相应的调整。

同时，还可以对不同来源、不同加工工艺等条件下石英中二氧化硅含量
进行比较和分析。

六、结论
通过本次实验，我们了解了石英中二氧化硅含量测定的方法和步骤，
并得到了相应的实验结果。

这对于工业生产和科学研究具有重要意义。

SiO2含量测定

烧掉量的测定（1）道理：试样在1025±25℃的马弗炉中灼烧,驱除水分和二氧化碳,同时将消失的易氧化元素氧化.（2）仪器装备：①马弗炉. ②瓷坩埚. （3）步调：,置于已灼烧恒重的坩埚中,将盖斜置于坩埚上,放于高温炉中,从低温逐渐升温至1025±25℃,灼烧1h,掏出坩埚于湿润器中,冷却至室温称重,再灼烧15min,称量,重复操纵直至恒重.（4）成果表述：烧掉量的质量分数按下式盘算. 式中ωLOI——烧掉量的质量分数,％; m样——试样的质量,g; m1——灼烧后试样的质量,g.所得成果应暗示至两位小数.（5）许可差含量规模许可差（%）≤（6）评论辩论：①骤加高温会引起试样中烧掉量急速挥发,造成试样的飞溅损掉,使剖析成果有误差;②灼烧后试样吸水性很强,所以冷却时光必须固定,称量敏捷,以免接收空气中的水分使成果偏低.二氧化硅的测定（1）道理：硅的测定可应用重量法.将试样与固体氯化铵混匀后,再加盐酸分化,个中的硅成硅酸盐凝胶沉淀下来,经由滤.洗涤,在瓷坩埚中于950℃灼烧至恒重,称量求其质量,得到二氧化硅含量.本法测定成果约较尺度法高0.2%阁下.若改用铂坩埚在1100℃灼烧恒重.经氢氟酸处理后,测定成果与尺度法成果误差小于0.1% .（2）仪器试剂：马弗炉.瓷坩埚.湿润器和坩埚钳; NH4Cl （固）,HCl（浓,6 mol·dm-3,2 mol·dm-3）,HNO3（浓）,AgNO3（0.1 mol·dm-3）.（3）步调：精确称取0.4g试样,置于50cm3烧杯中,参加2.5~3g固体NH4Cl,用玻璃棒混匀,滴加浓HCl至试样全体润湿（一般约需2cm3）,并滴加浓HNO3 2~3滴,搅匀.盖上概况皿,置于滚水浴上,加热1min,加热水约40cm3,搅动,以消融可溶性盐类.过滤,用热水洗涤烧杯和沉淀,直至滤液中无Cl-离子为止.（用AgNO3磨练）,弃去滤液.将沉淀连同滤纸放入已恒重的瓷坩埚中,低温湿润.炭化并灰化后,于1000℃灼烧30 min取下,置于湿润器中冷却至室温,称重.再灼烧,直至恒重.盘算试样中SiO2的含量.（4）成果表述：二氧化硅含量（%）=(m2-m1)/m式中：m1 ——恒重坩埚质量,g;m2 ——灼烧后坩埚与试样质量,g;m ——试料质量,g.所得成果应暗示至二位小数.（5）许可差：含量规模许可差（%）≤60>60（6）评论辩论：灰化时需从低温开端,并逐渐升温至沉淀变白,然后于950~1000℃高温炉中灼烧.如开端时骤加高温,灰化不轻易完整,这时可能会生成黑色碳化硅.即使在高温下长时光灼烧,也难使沉淀变白而完整转化为二氧化硅,常使剖析成果偏低.●溶样精确称取约2g水泥样品于250cm3烧杯中,参加8g NH4Cl,搅拌20min混匀.参加浓HCl 12 cm3,使试样全体润湿,再滴加浓HNO34~8滴,搅匀,盖上概况皿,置于已预热的沙浴上加热20~30min,直至无黑色或灰色的小颗粒为止.取下烧杯,稍冷后加热水40cm3,搅拌使盐类消融.冷却后,连同沉淀一路转移到500cm3容量瓶中,用水稀至刻度,摇匀后放置1~2h,让其澄清.然后,用干净湿润的虹吸管汲取溶液于干净湿润的400cm3烧杯中保管,作为测Fe.Al.Ca.Mg等元素之用.●氧化镁.氧化钙的测定（1）预备工作：1 甲基橙指导剂溶液（0.1%）：称取甲基橙0.1g溶于100ml水中.2 三乙醇胺溶液（1+2）：取三乙酸铵（密度1.12g/cm3）1体积与水2体积混匀.4.43 氢氧化钾溶液（4 mol/L）：称取氢氧化钾224g,溶于1L水中.3 盐酸（1+1）:取盐酸（密度1.19g/cm3）1体积与水1体积混匀.4 氨-氯化氨缓冲溶液（pH≈10）：称取54.0g氯化铵,溶于水,加350mL氨水,稀释至1000mL,保管于塑料瓶中.5 氨水（1+1）：取氨水（密度0.90g/cm3）1体积与水1体积混匀.6 甲基百里酚蓝络合指导剂：称取甲基百里酚蓝0.2g,加硝酸钾20g,研细.7 钙指导剂：0.5%水溶液.8 铬黑T：称取铬黑T0.1g,加氯化钠10g,研细.9 氟化钾：2%（2）道理：氧化钙和氧化镁的测定,采取EDTA络合滴定法以氟化钾清除硅酸对钙的干扰,在三乙醇胺存鄙人,于pH>13时,钙指导剂作指导剂,用EDTA尺度溶液滴定钙;用氟化钾克制硅酸钙的形成并遮蔽锆.铝.钛,用三乙醇胺遮蔽铁,在氨性溶液中,用EDTA尺度溶液滴定钙.镁合量,用差减法求出氧化镁的含量.（3）仪器试剂：加热器,烧杯（250mL ,1L）,容量瓶（1L2L）,玻璃棒,锥形瓶（250mL）,酸式滴定管,碱式滴定管,移液管（５,１０,２５,５０）,量筒（５００,５０,１０,）碳酸钙,甲基橙指导剂溶液（0.1%）, 三乙醇胺溶液（1+2）, 氢氧化钾溶液（4mol/L）, 乙二胺四乙酸钠,（1+2）三乙醇溶液, 钙指标剂,铬黑T,（1+1）盐酸,氨-氯化铵缓冲溶液（pH≈10）,氨水（1+1）,甲基百里酚蓝指导剂（4）步调：1 氧化钙尺度溶液（1mg/mL）的配制：称取经110℃烘2h的碳酸钙1.7848g,置于250mL烧杯中,滴加（1+1）盐酸消融,煮沸少焉,冷却至室温,移入1L容量瓶中,加水稀释至刻度,摇匀.此液每毫升含氧化钙1mg.2 EDTA尺度溶液（0.01mol/L）的配制：称取7.4g乙二胺四乙酸钠,置于1L烧杯中,加水约500mL,搅拌至完整消融后,移入2L容量瓶中,用水稀释至刻度,摇匀.标定：汲取氧化钙尺度溶液（4.58）5mL,置于250mL烧杯中,加（1+2）三乙醇溶液5mL,氢氧化钾溶液（4mol/L）5mL,补水至200mL,参加钙指标剂50mg,用EDTA尺度溶液（0.01mol/L）滴定至荧光绿消掉,突变成玫瑰红色即为终点.EDTA尺度溶液的摩尔浓度M及对氧化钙.氧化镁的滴定度TCaO.TMgO由式（3）.（4）.（5）暗示：M=w/(56.8v) (3)TCaO=56.08M (4)TMgO=40.30M (5)式中：M ——EDTA尺度溶液的摩尔浓度,mol/L;W ——汲取钙尺度溶液中含氧化钙的质量,mg;V ——消费EDTA尺度溶液的体积,mL;56.08 ——氧化钙的摩尔质量,g/mol;40.30 ——氧化镁的摩尔质量,g/mol;TCaO ——EDTA尺度溶液对氧化钙的滴定度,mg/mL;TMgO ——EDTA尺度溶液对氧化钙的滴定度,mg/mL;3 氧化钙的测定：分取试液25.00mL于250mL烧杯中,加7—10毫升2%氟化钾溶液,搅拌平均后,放置5-10分钟,加甲基橙指导剂溶液（0.1%）1滴,三乙醇胺溶液（1+2）5ml,滴加氢氧化钾溶液（4mol/L）至黄色,再加过量10mL,补水至200mL,参加钙指标剂少许,用EDTA尺度溶液（0.01mol/L）滴定至由紫红色变成纯蓝色即为终点.同时做一空白实验.4 氧化镁的测定：分取25.0mL于250mL烧杯中,加7—10毫升2%氟化钾溶液,搅拌平均后,放置5-10分钟,加三乙醇胺溶液（1+2）5mL,氨-氯化铵缓冲溶液（pH≈10）25mL.氨水（1+1）25mL,补水至200mL,加铬黑T少许,用EDTA尺度溶液（0.01mol/L）滴定至由紫红色变成蓝绿色即为终点.同时做一空白实验.5 成果表述氧化钙.氧化镁的百分含量分离由式（17）.（18）盘算： (17)式中：V1 ——滴定试液时消费的EDTA尺度溶液的体积,mL;V2 ——空白实验消费的EDTA尺度溶液的体积,mL;TCaO ——EDTA尺度溶液对氧化钙的滴定度,mg/mL;m ——试料质量,g;a ——分取试液体积与总体积之比.所得成果应暗示至二位小数.式中：Ｖ3 ——测定钙镁合量时,试液消费ＥＤＴＡ尺度的体积,mL;Ｖ4 ——测定钙镁合量时,空白实验消费的EDTA尺度溶液的体积,mL; V1.V2 ——与式（17）中雷同;TMgO ——EDTA尺度溶液对氧化镁的滴定度,mg/mL;m ——试料质量,g;a ——分取试液体积与总体积之比.所得成果应暗示至二位小数.6 许可差含量规模许可差（%）≤三氧化二铝含量测定（1）道理三氧化二铝的测定,采取氟化物代替,EDTA络合滴定法.（2）仪器药品1.EDTA尺度溶液（0.02mol/L）配制：称取37.5g乙二胺四乙酸二钠,先用少量水消融,再用水稀释至5000mL.标定：铝丝标定2. 甲基橙指导剂溶液（0.1%）3. 氨水（1+9）4．乙酸-乙酸钠缓冲溶液（pH≈5.5）5. 二甲酚橙指导剂溶液6.乙酸锌尺度溶液（0.02mol/L）7. 氟化钠8. 盐酸（1+19（3）步调测定：分取试液B25.0mL,置于500mL三角瓶中,参加EDTA尺度溶液（0.02mol/L）30mL（Al2O3含量较高时,可恰当增长EDTA尺度溶液的毫升数）,加热使溶液保持50℃阁下,参加甲基橙指导剂溶液（0.1%）1滴,用氨水（1+9）调至溶液变成橙色,再加盐酸（1+19）调成微红色,再过量2滴,此时溶液的pH约为3.8~4.微沸3~5min,流水冷却至室温,参加乙酸-乙酸钠缓冲溶液（pH≈5.5）10mL,二甲酚橙指导剂溶液（0.2%）5滴,用乙酸锌尺度溶液（0.02mol/L）滴定至由黄色突变成微红色.参加2g氟化钠（参加氟化钠后试液的色彩如不是黄色,可滴加盐酸（1+19）使其变成黄色）,加热煮沸5min,流水冷却至室温,补加乙酸-乙酸钠缓冲溶液（pH≈5.5）5mL,再补加二甲酚橙指导剂溶液（0.2%）1滴,持续用酸锌尺度溶液（0.02mol/L）滴定至溶液由黄色变成微红色.（4）盘算公式式中：V ——第二次消费的乙酸锌尺度溶液的体积,mL;T ——EDTA尺度溶液对三氧化二铝的滴定度,mg/mL;K ——1mL乙酸锌尺度溶液相当于EDTA尺度溶液毫升数（即对滴时的体积比）;m ——试料质量,g;a ——分取试液的体积与总体积之比;0.638 ——二氧化钛换算三氧化二铝的系数.所得成果应暗示至二位小数.(4)许可差：含量规模许可差（%）三氧化二铁的测定（1）道理：三氧化二铁含量的测定,采取邻菲罗啉光度法或火焰原子接收分光光度法.邻菲罗啉光度法：分取碱熔之滤液或酸溶之溶液,用柠檬酸遮蔽共存干扰离子,以抗坏血酸将三价铁还原成二价后,在pH≈3的溶液中,加邻菲罗啉使与Fe2+共成桔红色络合物,在分光光度计上于510nm处测吸光度.（2）步调：1三氧化二铁尺度溶液（0.1mg/ml）的配制：精确称取0.2159g剖析纯硫酸铁胺,假如少量水及20ml6mol/L盐酸使其消融,移至250ml容量瓶中,用水稀释至刻度摇匀.2 尺度曲线的绘制：取三氧化二铁尺度溶液（4.56）50mL,用水稀释至500mL,此溶液每毫升含三氧化二铁0.01mg.取每毫升含三氧化二铁0.01mg的尺度溶液5.0,10.0,15.0,20.0mL,分离置于50mL容量瓶中,加抗坏血酸溶液（1％）3mL,摇匀,放置10min.加柠檬酸溶液（1mol/L）3mL.对硝基苯酚指导剂溶液（0.5%）1滴,滴加氨水（1+1）调至黄色,滴加盐酸（1+1）10滴,加乙酸-乙酸钠缓冲溶液5mL.邻菲罗啉溶液（0.4%）3mL,用水稀释至刻度.放置15min,在分光光度计以上以试剂空白作参比,于波长510nm处,用1cm比色皿,测定其吸光度.绘制吸光度-Fe2O3浓度尺度曲线.3 邻菲罗啉光度法测定：分取试液A或B25.0mL于100mL容量瓶中（Fe2O3含量较高时,可少取样,大稀释）,加抗坏血酸溶液（1％）3mL,摇匀,放置10min.加柠檬酸溶液（1mol/L）3mL.对硝基苯酚指导剂溶液（0.5%）1滴,滴加氨水（1+1）调至黄色,滴加盐酸（1+1）10滴,加乙酸-乙酸钠缓冲溶液5mL.邻菲罗啉溶液（0.4%）3mL,用水稀释至刻度.放置15min,在分光光度计以上以试剂空白作参比,于波长510nm处,用1cm比色皿,测定其吸光度.（3）成果表述：三氧化二铁的含量由下式盘算：Fe2O3(%)=c/(1000ma)*100式中：c ——在尺度曲线上查得的三氧化二铁的浓度,mg/100mL;m ——试料质量,g;a ——分取试液体积与总体积之比.所得成果应暗示至二位小数.（3）许可差。
