循环流化床锅炉的构造及工作原理演示文稿
了分叉管技术。
• 两个阀体水平夹角为 105°布置。
• 循环物料返回点和燃料供 入点增加
第五十三页，共54页。
大型CFB锅炉回料阀结构（外置床）
第五十四页，共54页。
点火过程:
（1）床料加热
固定床点火 流化床点火
（2）试投燃料
间断投煤
（3）过渡到正常运行
床下启动燃烧器必须设置火
检（FSSS--MFT），防止爆 炸。
第十九页，共54页。
点火燃烧器
床上点火燃烧器
作用： • 点火助燃
• 低负荷稳燃(自动 )
床下点火燃烧器
作用： • 点火（手动、远
控、自动） • 低负荷稳燃(自动
)
第二十页，共54页。
大型循环流化床锅炉采用的风道燃烧器
第二十一页，共54页。
第二十二页，共54页。
第二十三页，共54页。
第二十四页，共54页。
第二十五页，共54页。
第二十六页，共54页。
第二十七页，共54页。
四、物料分离器
物料分离器的作用：
是将大量的高温固体 物料从烟气中分离出来， 送回到燃烧室，以维持燃 烧室内较高的固体颗粒浓 度，并保证燃料和脱硫剂 多次循环和反复燃烧。
回料灰的八个作用
• 减少尾部受热面的磨损
• 再生脱硫
• 回收可燃质，提高燃烧 效率
• 调节床温 • 调节床压
• 调节负荷（调节燃烧）
• 调节汽温 • 调节汽压
第四十九页，共54页。
小循环量
第五十页，共54页。
大循环量
容积式风机提供返料风
返料风的要求：
• 压头高、流量小
• 流量基本不随压头变化
容积式风机 如：罗茨风机
• 两个阀体水平夹角为 105°布置。
• 循环物料返回点和燃料供 入点增加
第五十三页，共54页。
大型CFB锅炉回料阀结构（外置床）
第五十四页，共54页。
点火过程:
（1）床料加热
固定床点火 流化床点火
（2）试投燃料
间断投煤
（3）过渡到正常运行
床下启动燃烧器必须设置火
检（FSSS--MFT），防止爆 炸。
第十九页，共54页。
点火燃烧器
床上点火燃烧器
作用： • 点火助燃
• 低负荷稳燃(自动 )
床下点火燃烧器
作用： • 点火（手动、远
控、自动） • 低负荷稳燃(自动
)
第二十页，共54页。
大型循环流化床锅炉采用的风道燃烧器
第二十一页，共54页。
第二十二页，共54页。
第二十三页，共54页。
第二十四页，共54页。
第二十五页，共54页。
第二十六页，共54页。
第二十七页，共54页。
四、物料分离器
物料分离器的作用：
是将大量的高温固体 物料从烟气中分离出来， 送回到燃烧室，以维持燃 烧室内较高的固体颗粒浓 度，并保证燃料和脱硫剂 多次循环和反复燃烧。
回料灰的八个作用
• 减少尾部受热面的磨损
• 再生脱硫
• 回收可燃质，提高燃烧 效率
• 调节床温 • 调节床压
• 调节负荷（调节燃烧）
• 调节汽温 • 调节汽压
第四十九页，共54页。
小循环量
第五十页，共54页。
大循环量
容积式风机提供返料风
返料风的要求：
• 压头高、流量小
• 流量基本不随压头变化
容积式风机 如：罗茨风机
循环流化床锅炉点火技术29页PPT
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
循环流化床锅炉点火技术
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
循环流化床锅炉点火技术
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
循环流化床锅炉课件
第一章 循环流化床锅炉概述
第三章 循环流化床锅炉基本原理
第四章 循环流化床锅炉主要燃 烧设备及系统
第六章 循环流化床锅炉的运行
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展状况
一、煤燃烧技术的发展
19世纪80年代
固定床层燃技术
20世纪30年代
20世纪60年代末 至70年代初期
效率问题
煤粉燃烧技术
污染问题
第一代
流化床煤燃烧 技术（鼓泡床）
鼓泡床问题
20世纪80年代
第二代
流化床煤燃烧技 术（循环流化床）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况
二、我国流化床燃烧技术的发展
1965年
第一台流化床锅炉在广东茂名投产
备注：工业鼓泡床锅炉，燃用油母页岩
1988年11月 第一台循环流化床锅炉在山东明水热 电厂投产（35t/h）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况 三、山西循环流化床锅炉现状
2 130～240 t/h 级CFB锅炉的情况
2.3 侯马晋田电厂安装有两台哈尔滨锅炉厂引进 Alstom公司的循环流化床技术进行基础设计和制 造的型号为HG-220/9.8 CFB锅炉，于2002～2003 年4月先后投产。 2.4 山西平朔煤矸石电厂2×220 t/h循环流化床 锅炉#1炉于2004年12月26日通过72 小时试运。
6、燃料粒比度
燃料各粒径的颗粒占总量的份额之比称作粒比度。又称燃 料颗粒特性。按着粒比度在坐标图上作出的是一条连续的 曲线。称作颗粒特性曲线。
第三章 循环流化床锅炉基本原理
第一节 基本概念 7、流态化
当气体或液体以一定的速度流过固体颗粒层，并且气体 或液体对固体颗粒产生的作用力与固体颗粒所受的其他 外力相平衡，固体颗粒层会呈现出类似于液体状态的现 象。这种操作状态称为流态化。 8、流化速度 是指床料或物料流化时动力流体（一次风）的速度。也 称空塔速度。（u=Q/A）
第三章 循环流化床锅炉基本原理
第四章 循环流化床锅炉主要燃 烧设备及系统
第六章 循环流化床锅炉的运行
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展状况
一、煤燃烧技术的发展
19世纪80年代
固定床层燃技术
20世纪30年代
20世纪60年代末 至70年代初期
效率问题
煤粉燃烧技术
污染问题
第一代
流化床煤燃烧 技术（鼓泡床）
鼓泡床问题
20世纪80年代
第二代
流化床煤燃烧技 术（循环流化床）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况
二、我国流化床燃烧技术的发展
1965年
第一台流化床锅炉在广东茂名投产
备注：工业鼓泡床锅炉，燃用油母页岩
1988年11月 第一台循环流化床锅炉在山东明水热 电厂投产（35t/h）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况 三、山西循环流化床锅炉现状
2 130～240 t/h 级CFB锅炉的情况
2.3 侯马晋田电厂安装有两台哈尔滨锅炉厂引进 Alstom公司的循环流化床技术进行基础设计和制 造的型号为HG-220/9.8 CFB锅炉，于2002～2003 年4月先后投产。 2.4 山西平朔煤矸石电厂2×220 t/h循环流化床 锅炉#1炉于2004年12月26日通过72 小时试运。
6、燃料粒比度
燃料各粒径的颗粒占总量的份额之比称作粒比度。又称燃 料颗粒特性。按着粒比度在坐标图上作出的是一条连续的 曲线。称作颗粒特性曲线。
第三章 循环流化床锅炉基本原理
第一节 基本概念 7、流态化
当气体或液体以一定的速度流过固体颗粒层，并且气体 或液体对固体颗粒产生的作用力与固体颗粒所受的其他 外力相平衡，固体颗粒层会呈现出类似于液体状态的现 象。这种操作状态称为流态化。 8、流化速度 是指床料或物料流化时动力流体（一次风）的速度。也 称空塔速度。（u=Q/A）

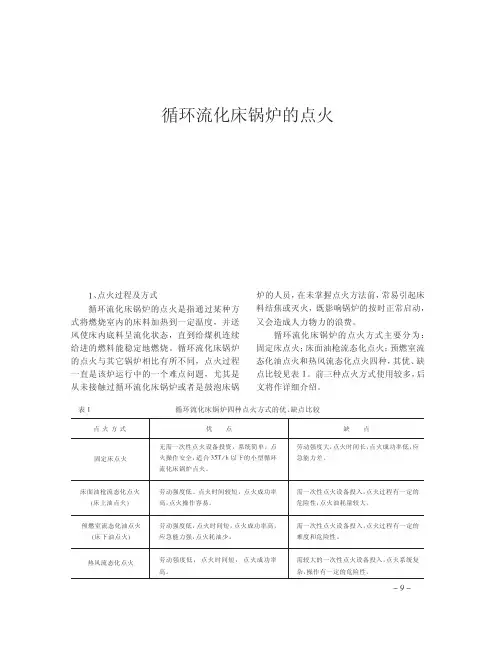

循环流化床锅炉的点火

%!%表&循环流化床锅炉四种点火方式的优、缺点比较无需一次性点火设备投资，系统简单，点火操作安全，适合’#()*以下的小型循环流化床锅炉点火。
劳动强度低、点火时间较短，点火成功率高，点火操作容易。
劳动强度低，点火时间短，点火成功率高，应急能力强，点火耗油少。
劳动强度低，点火时间短，点火成功率高。
劳动强度大，点火时间长，点火成功率低，应急能力差。
需一次性点火设备投入，点火过程有一定的危险性，点火油耗量较大。
需一次性点火设备投入，点火过程有一定的难度和危险性。
需较大的一次性点火设备投入，点火系统复杂，操作有一定的危险性。
点火方式优点缺点固定床点火床面油枪流态化点火+床上油点火,预燃室流态化油点火+床下油点火,热风流态化点火&、点火过程及方式循环流化床锅炉的点火是指通过某种方式将燃烧室内的床料加热到一定温度，并送风使床内底料呈流化状态，直到给煤机连续给进的燃料能稳定地燃烧。
循环流化床锅炉的点火与其它锅炉相比有所不同，点火过程一直是该炉运行中的一个难点问题，尤其是从未接触过循环流化床锅炉或者是鼓泡床锅炉的人员，在未掌握点火方法前，常易引起床料结焦或灭火，既影响锅炉的按时正常启动，又会造成人力物力的浪费。
循环流化床锅炉的点火方式主要分为：固定床点火；床面油枪流态化点火；预燃室流态化油点火和热风流态化点火四种，其优、缺点比较见表&。
前三种点火方式使用较多，后文将作详细介绍。
循环流化床锅炉的点火%!"%!、冷态特性试验循环流化床锅炉在安装或大修完毕后，在点火前应对燃烧系统包括送风系统，布风装置、料层厚度和飞灰循环装置进行冷态试验。
其目的在于：&’(鉴定鼓风机的风量和风压是否能满足流化燃烧的需要。
&!(测定布风板阻力和料层阻力。
&)(检查床内各处流化质量，冷态流化时如有死区应予以消除。
&*(测定料层厚度、送风量与阻力特性曲线，确定冷态临界流化风量，用以指导点火过程的调整操作，同时也为热态运行提供参数依据。
