数据采集--心电检测
心电监测技术操作流程
心电监测技术操作流程1.术前准备在进行心电监测之前，医生需要对患者进行必要的检查，包括询问病史、体格检查等。
同时，要确保患者舒适，并解释整个操作流程和注意事项。
2.心电监测器选择根据患者的情况和需要，医生会选择合适的心电监测器。
常见的心电监测器包括12导联心电图仪、Holter监测仪和事件记录仪等。
3.心电图仪连接将选择好的心电监测器与患者进行连接。
通常，需要在患者胸部、上肢和下肢贴上导联电极。
导联电极的安装，要确保牢固可靠，并与患者的皮肤直接贴合。
4.心电监测器启动将心电监测器打开，并根据仪器的说明进行设置和校准。
确保设备正常运行后，可以开始记录心电图信号。
5.心电信号采集心电监测器会实时采集患者的心电信号，并将其转化为心电图记录。
在采集的过程中，患者需要保持静止，尽量避免肌肉的活动干扰。
6.心电图记录根据医生的要求和需要，心电监测器会记录不同长度的心电图，通常包括10秒、30秒、1分钟、5分钟和10分钟等。
通过这些记录，可以对心脏电活动的节律和传导进行分析和评估。
7.心电图分析将采集到的心电图信号导入电脑，通过专业的心电图分析软件进行分析。
可以评估心脏的起搏和传导功能，检测心律失常和心脏病变等。
8.结果解读经过心电图分析后，医生会根据荧光剂心电图记录、波形特征和心电图变异等，对心脏电活动进行解读和诊断。
根据心电图的异常情况，医生可以给出相应的治疗建议和药物处理。
9.数据保存和整理将分析和解读好的心电图记录保存，并整理到患者的病历中。
这有助于医生进行后续的比较和跟踪观察。
10.操作结束如果心电监测操作完成后，将心电监测器和导联电极从患者身上拆除，并清洁和消毒导联电极。
总结来说，心电监测技术操作流程主要包括术前准备、心电监测器选择、心电图仪连接、心电监测器启动、心电信号采集、心电图记录、心电图分析、结果解读、数据保存和整理以及操作结束等步骤。
通过这个流程，可以有效了解患者的心脏状况，并为诊断和治疗提供参考依据。
心电图检查要注意什么
心电图检查要注意什么心电图检查要注意什么心电图（ECG）作为心脏病诊断的一种重要手段，是通过测量心脏电活动来识别心脏病的。
在进行心电图检查时，需要注意以下事项：1. 准备体验前，应先放松自己，避免进行强烈的运动或摄取大量咖啡因、烟草等影响心脏电活动的物质。
2. 在进行心电图检查之前，要确认敷贴电极位置正确。
同时，也需要密切关注心电图机器的功能和设置。
3. 某些情况下需要进行特殊的心电图检查，例如运动心电图、24小时动态心电图等，需要严格按照医生的指示进行。
治疗方法如果被确诊为心脏病患者，则需要对症治疗。
针对不同的病因，心脏病的治疗方式各有不同，一些常见的心脏病治疗方法如下：1. 药物治疗：常见的药物有心脏糖苷、利尿剂、扩血管剂等。
利用不同的药物来治疗心脏病的病因，改善心脏病症状，以达到治疗的目的。
2. 心脏搭桥手术：开胸手术，移植健康的血管来取代被该部位阻塞所导致的血管阻塞。
这种方法可以改善心脏病的症状，提高患者的生活质量。
3. 心脏瓣膜置换手术：用生物瓣膜或机械瓣膜来替代已损坏的瓣膜。
该方法大部分适用于中高度复杂性的瓣膜疾病，可以显著提高患者的生活质量。
4. 心脏起搏器植入术：通过手术在患者心脏内植入起搏器，矫正心跳节律不正常的问题。
该方法适用于心跳过缓导致的心脏病症状。
注意事项在进行治疗和预防心脏病的过程中，需要注意以下几点：1. 合理的生活方式：在日常生活中，保持适量的运动量，避免饮食不节制、过度饮酒等不良生活习惯。
2. 定期体检：对于有心脏病家族史的人群特别需要定期进行心脏检查，及时监测心脏功能，有助于提早发现疾病。
3. 心脏病手术后的注意事项：手术之后需要按照医生的建议进行康复锻炼，避免剧烈运动，控制饮食，定期进行复诊等。
4. 药物治疗注意事项：在服用药物期间需要按照医生的要求正确使用药物，并严格遵守服药时间和剂量，避免药物超量或过期使用。
总之，在预防和治疗心脏病的过程中，需要注意以上一系列事项，以确保心脏健康。
心电图专业诊断与规范操作文档
心电图专业诊断与规范操作文档1. 简介本文档旨在提供有关心电图专业诊断和规范操作的指导。
心电图是一种常用的医学检查工具，用于评估心脏的电活动。
正确的心电图诊断和操作规范对于准确判断心脏疾病和制定适当的治疗方案至关重要。
2. 心电图诊断步骤下面是进行心电图诊断的基本步骤：1. 准备工作：- 确保设备完好并处于正常工作状态。
- 导联电极应正确连接到患者身体的适当位置。
- 患者应放置在平躺的位置，保持安静。
2. 数据采集：- 开始记录心电图数据，通常持续几秒或几分钟。
- 确保数据采集期间患者不发生运动或干扰。
3. 数据分析：- 对采集到的心电图数据进行分析和解读。
- 注意观察心率、心律、QRS波形、ST段和T波等特征。
- 比较采集到的数据与正常心电图图谱进行对照。
4. 诊断和报告：- 根据分析结果，进行心电图的诊断。
- 准确描述所观察到的异常，如心律失常、心肌缺血等。
- 撰写诊断报告，包括必要的详细信息和建议。
3. 规范操作指南以下是进行心电图操作时应遵循的规范操作指南：1. 操作前准备：- 确保设备正常运行，并进行必要的校准。
- 清洁和消毒导联电极，确保其无损坏。
- 对患者进行必要的准备工作，如解释操作过程和目的。
2. 导联电极安装：- 根据国际标准，正确安装导联电极，确保其与心脏的正确连接。
- 导联电极的位置应符合国际标准，以确保准确的心电图记录。
3. 心电图记录：- 在记录心电图之前，确保患者放置在平躺的位置，保持身体放松。
- 操作过程中，避免移动导联电极或干扰导联信号。
- 记录期间，观察患者的症状并记录相关信息。
4. 数据保存和归档：- 心电图数据应及时保存并进行适当的归档。
- 数据应按照患者标识和日期进行命名和存储，以便后续查阅和比对。
结论本文档提供了心电图专业诊断和规范操作的基本指导。
准确的心电图诊断和规范的操作流程对于确保心脏疾病的准确诊断和适当治疗至关重要。
为了遵循最佳实践，务必按照本文档中描述的步骤进行操作，并遵循相关的规范和指南。
心电信号采集及系统设计
微弱信号检测课题报告心电信号采集—噪声分析及抑制指导老师：***院系：机电学院测控系班级：学号：姓名：【目录】【摘要】 (3)第一章 (4)1.1人体生物信息的基本特点[1} (4)1.2 体表心电图及心电信号的特征分析[4] (5)1.3心电信号的噪声来源[7] (6)1.4 心电电极和导联体系分析 (7)1.4.1系统电极选择[8] (7)第二章硬件电路设计 (8)2.1 心电信号采集电路的设计要求 (8)2.2 心电采集电路总体框架 (9)2.3采集电路模块 (11)2.4 AD620引入的误差 (11)2.4.1 电子元件内部噪声 (11)2.4.2集成运放的噪声模型： (13)2.4.3 AD620的噪声计算 (14)2.4.4 前置放大电路改进措施 (15)2.5 滤波电路设计 (17)2.6电平抬升电路[14] (20)2.7心电信号的50Hz带阻滤波器（50Hz陷波）设计[15] (20)结论 (22)附录：参考文献 (23)【摘要】心脏是人体循环系统的核心，心脏的活动是由生物电信号引发的机械收缩。
在人体这个三维空间导体当中，这种生物电信号可以波及人体各个部分，在人体体表产生规律性的电位变化。
在人体体表的一定位置安放电极，按时间顺序放大并记录这种电信号，可以得到连续有序的曲线，这就是心电图。
针对心电信号的特点进行心电信号的采集、数据转换模块的设计与开发。
设计一种用于心电信号采集的电路，然后进行A/D转换，使得心电信号的频率达到采样要求。
人体的心电信号是一种低频率的微弱信号，由于心电信号直接取自人体，所以在心电采集的过程中不可避免会混入各种干扰信号。
为获得含有较小噪声的心电信号，需要对采集到的心电信号做降噪处理。
运用一个心电信号检测放大电路，充分考虑了人体心电信号的特点，采用前置差动放大+带通滤波器+50Hz陷波器(带阻滤波器)组成的模式，对心电信号进行测量。
关键词：心电信号采集，降噪，A/D转换放大，噪声分析第一章1．1人体生物信息的基本特点[1}人体的生物信号测量的条件是很复杂的。
个人健康系统心电数据采集设计
个人健康系统心电数据采集设计一、引言随着人们对健康的关注度不断提高，个人健康系统越来越受到人们的关注和需求。
心脏病是世界上最常见的疾病之一，而早期的心脏病往往不容易被人们察觉。
因此，开发一种可靠的个人健康系统，能够监测用户的心脏健康状况，对于预防心脏病的发生具有重要意义。
二、系统概述1.实时监测用户的心电数据；2.分析和识别用户的心脏健康状况；3.提供个性化的健康建议和预警。
三、系统结构1.佩戴式心电传感器：用户佩戴在胸部或手腕处，通过电极与皮肤接触，采集心电图信号；2.无线数据传输模块：将佩戴式心电传感器采集到的心电图数据通过无线方式传输给手机或其他便携设备；3.手机应用程序：接收心电图数据，进行数据处理和分析，生成报告，并提供个性化的健康建议和预警；4.数据存储和云服务：将用户的心电图数据存储在云端，方便用户随时查看和分析。
四、心电图数据采集与处理1.心电图数据采集：佩戴式心电传感器通过电极与用户皮肤接触，采集长时间（如24小时）的心电图信号，以获得更准确的心脏健康状况信息；2.数据滤波和去噪：采集到的心电图数据需要进行滤波和去噪处理，以消除干扰和噪声，并提高数据的可靠性；3.R波识别：R波是心电图中最明显的波峰，通过识别R波来计算心脏的心率；4.心律失常检测：通过对心电图数据的形状和间隔进行分析，检测是否存在异常的心律失常；5.心脏异常检测：通过对心电图数据的波形和特征进行分析，识别可能存在的心脏异常，如心肌缺血、心律不齐等。
五、数据分析与健康建议1.心脏健康评估：根据心电图数据的分析结果，对用户的心脏健康状况进行评估，以判断是否存在潜在的心脏病风险；2.健康建议：根据用户的心脏健康状况和需要，生成个性化的健康建议，包括生活方式调整、药物治疗建议等；3.预警功能：系统可以设置不同的预警阈值，当用户的心电图数据超过预警阈值时，在手机或其他便携设备上提醒用户，并建议尽快就医。
六、数据存储和隐私保护1.数据存储：个人健康系统采用云存储方式，将用户的心电图数据存储在云端，以便用户随时查看和分析；2.数据隐私保护：用户的心电图数据是敏感数据，系统需要采取相应的数据加密和隐私保护措施，确保用户的数据安全和隐私不受侵犯。

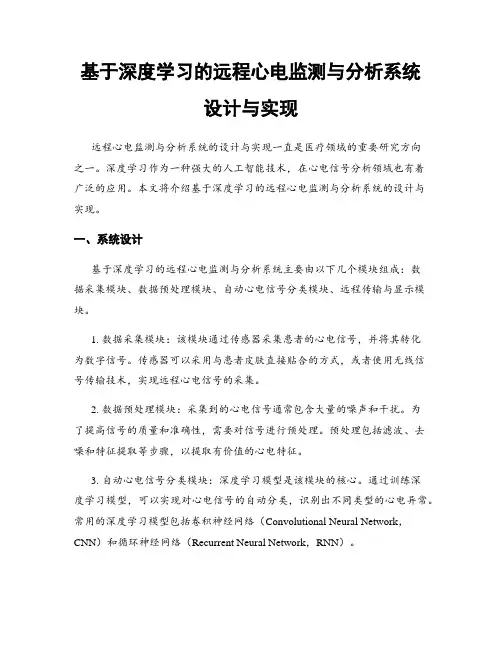

基于深度学习的远程心电监测与分析系统设计与实现
基于深度学习的远程心电监测与分析系统设计与实现远程心电监测与分析系统的设计与实现一直是医疗领域的重要研究方向之一。
深度学习作为一种强大的人工智能技术，在心电信号分析领域也有着广泛的应用。
本文将介绍基于深度学习的远程心电监测与分析系统的设计与实现。
一、系统设计基于深度学习的远程心电监测与分析系统主要由以下几个模块组成：数据采集模块、数据预处理模块、自动心电信号分类模块、远程传输与显示模块。
1. 数据采集模块：该模块通过传感器采集患者的心电信号，并将其转化为数字信号。
传感器可以采用与患者皮肤直接贴合的方式，或者使用无线信号传输技术，实现远程心电信号的采集。
2. 数据预处理模块：采集到的心电信号通常包含大量的噪声和干扰。
为了提高信号的质量和准确性，需要对信号进行预处理。
预处理包括滤波、去噪和特征提取等步骤，以提取有价值的心电特征。
3. 自动心电信号分类模块：深度学习模型是该模块的核心。
通过训练深度学习模型，可以实现对心电信号的自动分类，识别出不同类型的心电异常。
常用的深度学习模型包括卷积神经网络（Convolutional Neural Network，CNN）和循环神经网络（Recurrent Neural Network，RNN）。
4. 远程传输与显示模块：该模块将处理后的心电信号数据传输到远程服务器进行存储与分析，并在远程平台上显示监测结果。
用户可以通过智能手机、电脑等设备访问远程平台，实现对心电信号的可视化和远程监护。
二、系统实现基于深度学习的远程心电监测与分析系统的实现需要考虑以下关键技术和步骤：1. 数据集准备：构建一个包含多种心电异常类型的大规模心电信号数据集，用于深度学习模型的训练和验证。
数据集的准备关系到模型的性能和泛化能力。
2. 深度学习模型的选择和训练：根据系统需求和数据集特点，选择合适的深度学习模型进行训练。
在训练过程中，需要注意超参数调优、正则化等技术，以提高模型的准确度和鲁棒性。
数据采集--心电检测
>撤据柬集1：UBWF800高性能数据采集板主要特点：UBWF800是具有USB接11、W1FI接口以及SD卡接I」的高性能数据采集板。
板卡具有8路模拟量输入通道，2路模拟量输出通道，16路数字IO,两路PWM信号输出通道，一路PWM信号输入通道，一路脉冲信号输入通道。
可用于电力线监控和保护系统、仪表和控制系统、地球物理信息采集系统、大学实验室及其他工业测控系统中。
板卡性能指标：模拟量输入>有8路独立的模拟量输入通道，可以同时进行AD转换。
AAD采样频率最高200Khz.>AD转换精度16位。
>AD每个模拟输入通道具有二阶抗混登模拟滤波器。
>输入量程-5V〜+5V或TOV~+10V o>采样通道数：软件可选择：厂8个。
>模拟量输入方式：单端模拟输入。
>触发模式：内触发（软件触发）和外触发（外部脉冲信号触发，TT1电平）。
>板卡为每个模拟量输入通道都配置有缓存区，可实现连续实时数据采集。
>板卡同步输出ADC采样时钟，可用于多卡级联。
两路模拟量输出通道。
DA转换精度12位。
DAC输出建立时间：最大IOUs。
DAC转换时间：最快12us∕点。
0~+5V,0~+10V,-5V~+5V,TOVr1oV四个量程输出阻抗：50Ωo输出误差（满量程）：+I1SB o数字IO>8路数字量输。
>最大拉电流和灌电流：20mA。
>8路数字量输入。
>TT1电平标准。
定时器>两路PWM信号输出通道。
>PWM信号频率和占空比可调。
>通道一启动或停止由软件控制。
>通道二启动或停止由外输入门控信号控制。
>PWM信号电平标准：TT1电平。
A输出信号频率范围0.02hz〜42Mhz0>一路PWM信号输入通道。
>PWM信号输入通道：检测输入信号的频率和占空比。
>可检测输入信号最高600khz o>一路脉冲信号输入通道。
心电信号的采集和便携式心电图机的设计
心电信号的采集和便携式心电图机的设计1. 本文概述心电图（ECG）作为一种监测心脏活动的重要工具，对于诊断心脏疾病具有至关重要的作用。
随着医疗技术的进步和人们对健康管理的日益重视，心电信号的准确采集和便携式心电图机的设计成为了当前研究的热点。
本文旨在探讨心电信号的采集原理、技术挑战以及便携式心电图机的设计要点，以期为相关领域的研究者和工程师提供有价值的参考。
本文将详细阐述心电信号的生理基础，包括心脏的生物电现象、心电信号的生成机制及其在临床诊断中的应用。
这部分内容将为读者提供心电信号采集的必要背景知识。
本文将深入分析心电信号的采集技术。
这包括传统的电极式采集方法、无创光学成像技术、以及新兴的无线传感技术。
每种技术都有其独特的优势和局限性，本文将对这些技术进行全面的比较和讨论。
接着，本文将聚焦于便携式心电图机的设计。
这部分将涵盖硬件设计、软件算法、数据传输和存储、用户界面等多个方面。
特别地，本文将重点关注如何优化设计以实现高准确度、低能耗和良好的用户体验。
本文将探讨便携式心电图机在临床应用中的挑战和未来发展趋势。
这包括如何提高设备在复杂环境下的稳定性、如何实现数据的远程监控和分析，以及如何整合人工智能技术以提升诊断的准确性和效率。
总体而言，本文将系统性地介绍心电信号的采集原理、技术挑战以及便携式心电图机的设计要点，旨在为心电信号采集和心电图机设计领域的研究和实践提供全面的指导和参考。
2. 心电信号基础心电信号（Electrocardiogram, ECG）是心脏电生理活动的一种表现，它反映了心脏在收缩和舒张过程中的电变化。
心电信号的采集和分析对于心脏疾病的诊断、治疗和预防具有重要意义。
本节将介绍心电信号的基本知识，包括其产生机制、波形特征以及生理意义。
心电信号的产生源于心脏的生物电活动。
心脏由心房和心室组成，其收缩和舒张是由心脏的起搏系统（主要包括窦房结、房室结、希氏束和浦肯野纤维）控制的心肌细胞电活动引起的。
心电监测的使用方法及操作
心电监测的使用方法及操作
心电监测是一种用于监测患者心脏电活动的医疗设备，可以用于诊断心律失常、心肌缺血等心脏疾病。
以下是心电监测的使用方法及操作步骤：
准备工作：在进行心电监测之前，需要先准备好心电监测仪和必要的配件，如电极片、导线等。
确保设备完好，没有损坏或故障。
安装电极片：心电监测仪需要通过电极片来采集心脏电信号。
医生或护士会选择适当的电极片，并将其粘贴在患者的胸部或四肢上。
一般来说，需要选择五个电极片，分别贴附在左锁骨中线第一肋间区、左锁骨中线的剑突水平、右锁骨中线第一肋间区、右锁扣中线的剑突平等位置。
连接导线：将电极片与心电监测仪连接的导线插入心电监测仪的相应接口。
确保连接牢固，没有松动或脱落。
启动心电监测仪：打开心电监测仪的电源开关，启动设备。
设备会自动开始采集和记录心脏电信号。
监测过程：在心电监测过程中，医生或护士会定期检查设备的运行状况和患者的反应。
如有异常情况，如心律失常等，医生会及时处理。
数据记录和处理：心电监测仪会自动记录和存储心脏电信号数据。
医生或护士会根据需要，将数据导出并进行分析和处理，以帮助诊断和治疗。
结束监测：当心电监测结束时，医生或护士会先关闭设备，然后取下电极片和导线。
清洁患者的皮肤，并做好记录和总结。
需要注意的是，在使用心电监测仪时，患者应保持安静，避免剧烈运动或情绪波动。
同时，患者应积极配合医生或护士的操作和指导，以确保监测结果的准确性和可靠性。
心电采集-实验报告
1、按照要求正确连线，通电源；
2、打开RM6240B型多道生理信号采集处理系统；
3、正确连接心电电极，开始采集；
4、心电信号去噪预处理：
（1）应用巴特沃斯滤波器进行低通滤波
（2）选用rbio6.8（反向双正交分析）的小波基进行小波分析，其中小波分解的层数为2
5、完成QRS波群的阈值提取。
二、实验仪器设备
1、RM6240B型多道生理信号采集处理系统
2、安装了Matlab的电脑一台
3、实验用电极、导线若干
三、实验原理
1、巴特沃斯滤波器具有在通频带内外都有较平稳的幅频特性的特点，所以可以对心电信号进行滤波处理。而小波分析可对含噪声干扰的心电信号进行多尺度分解。肌电干扰，工频干扰主要反映在小尺度的小波系数和尺度系数上，因此去除噪声所对应的小波分解尺度上的细节分量，再进行小波重构，也可以有效去除心电信号中的噪声。
重庆大学研究生专业实验教学
实验报告书
实验课程名称：
医学信号检测与分析技术
实验指导教师：
侯文生
学院：
生物工程学院
专业及类别：
生物医学电子与信息技术（学术）
学号：
20111902086
姓名：
黄维
实验日期：
2012年6月
成绩：
重庆大学研究生院制
一、实验目的
1、检测并采集记录心电信号。
2、用Matlab实现对心电信号进行预处理并对QRS波进行阈值提取。
图2.巴特沃斯滤波后的信号
图3.小波滤波滤噪后信号
即采用前向差分求一阶微分的绝对值，用3点平均滤波分别对其结果进行平滑整流，再进行3点平均滤波，把两者的结果直接相加进行和平滑处理，得到与GRS 波群宽度近似相等的具有双峰的波形曲线后，再根据幅值关系进行Q、S点定位，确定QRS波的阈值。
人体心电图实验报告
人体心电图实验报告篇一：心电图测量的实验报告心电图测量的实验报告【实验目的】1、了解心电测量的原理，并学习用生理信号计算机采集系统记录人体心电图。
2、学习正常心电图中各波的命名与波形，了解其生理意义。
3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。
【实验器械】RM6240生理信号计算机采集处理系统、数据输入连接线、电极夹、30%酒精、95%酒精、酒精棉球。
【实验步骤】1、将连接线连好，打开计算机采集系统，选择“心电实验”。
确保及其妥善接地。
2、受试者摘下眼镜、手表等金属物品及微型电器，在安放电极夹的部位用95%酒精棉球洗脱去油脂，再用30%酒精擦湿以方便导电。
按照标准导联方式（左手接正极，右手接负极，右脚接地，这是标准导联方式之一）接好电极。
电极夹安放在肌肉较少的部分，手部在腕关节屈侧上方3-5cm 处，足部在小队下端内踝上方约3-5cm处。
3、调节基线位置、描记速度、信号增益及方向，使心电通道窗口中的波形易于观察。
4、开始观察并记录心电图，截取波形稳定的几个连续周期，保存文件，标明受试者姓名及实验时间。
篇二：生理学实验报告1心电图生理学实验报告实验内容：一、人体的体表心电图的描记二、人体呼吸运动的描记课程名称：动物生理学实验指导老师：实验人：合作人：年月日实验内容一、人体的体表心电图的描记【实验目的】1、了解新电测量的(本文来自：小草范文网:人体心电图实验报告)原理，并学习用生理信号计算机采集系统记录人体心电图。
2、学习正常心电图中各波的命名与波形，了解其生理意义。
3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。
【实验原理】在正常人体，有窦房结发出的兴奋传播到左、右心房，在传播到左、右心室，先后引起心房、心室收缩。
每一个心动周期中，心脏各部分兴奋过程中出现的电变化传播方向、途径、次序和时间等都有一定的规律。
这种生物电变化通过心脏周围的导电组织和体液（容积导体），反映到身体表面，使身体各部位在每一心动周期中也都发生有规律的电变化。
心电数据处理与去噪
心电数据处理与去噪一、引言心电图（Electrocardiogram，简称ECG）是一种测量心脏电活动的重要方法。
由于心脏电信号受到各种干扰和噪声的影响，准确地识别和分析ECG信号变得至关重要。
本文将介绍心电数据处理与去噪的标准格式，包括信号预处理、去基线漂移、去除肌电干扰、滤波和降噪等内容。
二、信号预处理1. 数据采集：使用心电图仪器采集心电信号，确保信号质量良好，并记录相关信息，如采样率和采样位数等。
2. 数据导入：将采集到的心电数据导入计算机中，准备进行后续的处理和分析工作。
三、去基线漂移1. 基线漂移的定义：基线漂移是指心电信号中由于呼吸、体位变化等因素引起的低频干扰。
2. 基线漂移的检测：通过观察心电图波形，识别出基线漂移的存在与否。
3. 基线漂移的去除：使用滑动平均、小波变换等方法对心电信号进行平滑处理，去除基线漂移的影响。
四、去除肌电干扰1. 肌电干扰的定义：肌电干扰是指由于肌肉活动引起的高频噪声。
2. 肌电干扰的检测：通过观察心电图波形，识别出肌电干扰的存在与否。
3. 肌电干扰的去除：使用带通滤波器对心电信号进行滤波处理，去除肌电干扰的影响。
五、滤波1. 滤波的定义：滤波是指对心电信号进行频率选择性的处理，去除不需要的频率成份。
2. 滤波的分类：根据滤波器的特性，可以将滤波分为低通滤波、高通滤波、带通滤波和带阻滤波等。
3. 滤波的选择：根据实际需求和信号特点，选择合适的滤波器进行滤波处理。
六、降噪1. 噪声的定义：噪声是指心电信号中除了心电活动以外的其他非生理成份。
2. 噪声的检测：通过观察心电图波形，识别出噪声的存在与否。
3. 噪声的降低：使用去噪算法，如小波降噪、自适应滤波等方法，对心电信号进行降噪处理，提高信号质量。
七、总结心电数据处理与去噪是心电信号分析的重要环节，通过信号预处理、去基线漂移、去除肌电干扰、滤波和降噪等步骤，可以提高心电信号的质量和准确性。
在实际应用中，根据具体需求和信号特点，选择合适的方法和算法进行处理，以达到更好的分析效果。
心电数据分析
高级特征提取
01 波形特征
描述心电信号波形形态的特征参数
02 频谱特征
通过频谱分析获取的特征信息
03 时域特征
基于时间序列的特征描述
特征选择
过滤式特征选择
根据特征的统计特性进行筛选 常用的方法有方差选择和相关 系数选择
包裹式特征选择
基于分类器的性能来评估特征 的重要性 通常使用递归特征消除等方法
信号分割
01 提取特征
便于后续分析
02 数据整理
方便数据处理
03 减少计算量
优化算法效率
心电数据预处理总结
滤波、去噪、 校准
提高数据质量
重要性
预处理是数据分析 的基础
信号分割
方便特征提取
● 04
第四章 心电特征提取
基本特征提取
在心电数据分析中，基本特征提取是最基础也是最重要的一 步。通过提取心电信号的基本特征，如RR间期、心率等， 可以为后续的分析和诊断提供基础数据。这些基本特征可以 反映心脏的节律和状态，有助于医生快速了解患者的心电情 况。
● 02
第2章 心电信号的特征
心电信号的频谱 特性
心电信号主要包括基线漂 移、干扰噪声和心率信号。 频谱分析可以帮助识别这 些特征，进一步分析心电 信号的特性，以便更好地 了解心脏的电活动。
心电信号的时域特征
R波
提取心电信号特征
T波
心室除极过程
P波
标志心房除极
心电信号的形态特征
波形分析
判断心脏电活动是否正常
时域和频域可视化
01 时域分析
时域图展示心电信号的波形特征
02 频域分析
频域图展示心电信号的频率特征
03
特征分布可视化
ECG解决方案
ECG解决方案引言概述：心电图（Electrocardiogram，简称ECG）是一种用于检测心脏电活动的非侵入性检查方法。
ECG解决方案是指通过技术手段，对ECG数据进行采集、处理和分析，以匡助医生准确诊断心脏疾病。
本文将介绍ECG解决方案的五个关键部份，包括数据采集、信号处理、特征提取、分类识别和可视化展示。
一、数据采集：1.1 传感器选择：ECG传感器的选择非常重要，普通采用贴片式传感器，能够精确捕捉心电信号，并具有良好的舒适性和稳定性。
1.2 传感器布置：传感器的布置位置对于采集准确的ECG数据至关重要。
常见的布置位置包括胸前导联、四肢导联等，以覆盖不同心脏区域的电活动。
1.3 数据采集设备：数据采集设备需要具备高精度、高采样率和低噪声的特点，以确保采集到的ECG数据质量可靠。
二、信号处理：2.1 滤波处理：ECG信号中往往包含噪声，需要通过滤波处理去除噪声干扰，同时保留心电信号的重要信息。
常用的滤波方法包括低通滤波、高通滤波和陷波滤波等。
2.2 去基线漂移：ECG信号中可能存在的基线漂移会影响信号的分析和诊断，需要进行去基线漂移处理，以保证信号的准确性。
2.3 信号增益：为了更好地观察和分析ECG信号，可以对信号进行适当的增益处理，以放大信号的幅度，提高信号的可视化效果。
三、特征提取：3.1 R峰检测：R峰是ECG信号中最明显的峰值，通过检测R峰可以确定心跳的时间和频率，为后续的心律分析提供基础。
3.2 ST段分析：ST段是ECG信号中的一个重要特征，通过对ST段的分析可以判断心肌缺血和心肌梗死等心脏疾病。
3.3 P波和T波分析：P波和T波分别代表心房和心室的收缩和舒张过程，通过对P波和T波的分析可以判断心脏的节律和异常情况。
四、分类识别：4.1 心律分类：通过对ECG信号的特征进行分类，可以判断心律的正常与异常。
常见的心律分类包括窦性心律、房颤、室上性心动过速等。
4.2 心脏病诊断：通过对ECG信号的分析，可以匡助医生判断心脏病的类型和程度，如心肌缺血、心肌梗死、心肌病等。
ECG解决方案
ECG解决方案引言概述:心电图（ECG）是一种常用的临床检查方法，用于检测心脏功能和心脏疾病。
随着科技的不断发展，ECG解决方案也在不断进步和创新。
本文将介绍ECG解决方案的五个部分，包括传感器技术、数据采集与处理、心电图分析、数据存储与共享以及远程监护。
一、传感器技术1.1 心电传感器：心电传感器是ECG解决方案的核心部分，用于检测和记录心电信号。
现代心电传感器采用非侵入式设计，通过贴片式或胸带式传感器与患者皮肤接触，实时监测心电活动。
1.2 信号质量检测：为了确保心电信号的准确性，ECG解决方案还配备了信号质量检测功能。
这些功能能够自动检测和排除噪声、运动伪影等干扰因素，提高心电信号的质量。
1.3 多通道监测：现代ECG解决方案还支持多通道监测，可以同时记录多个导联的心电信号。
这种多通道监测可以提供更全面的心电信息，帮助医生进行更准确的诊断。
二、数据采集与处理2.1 数据采集设备：ECG解决方案通常配备了专用的数据采集设备，用于将心电信号转换为数字信号，并进行实时采集。
这些设备通常具有高精度和高采样率，以确保数据的准确性和稳定性。
2.2 数据滤波与放大：采集到的心电信号通常会受到噪声的干扰，因此ECG解决方案还包括数据滤波和放大功能。
滤波可以去除高频噪声和基线漂移，放大可以增强心电信号的幅度，提高信号的可读性。
2.3 数据压缩与传输：为了便于存储和共享，ECG解决方案还会对采集到的心电数据进行压缩和传输。
这些功能可以将大量的数据压缩为较小的文件大小，并通过网络传输到远程服务器或云端存储。
三、心电图分析3.1 心律分析：ECG解决方案可以对心电信号进行心律分析，包括测量心率、检测心律失常等。
这些分析结果可以帮助医生快速判断患者的心脏状况，并及时采取相应的治疗措施。
3.2 ST段分析：ST段是心电图中重要的波段，可以反映心肌缺血和心肌梗死等病变。
ECG解决方案可以对ST段进行自动分析，帮助医生及时发现潜在的心脏问题。
心电监测原理
心电监测原理
心电监测是一种常见的临床检查方法，通过记录心脏电活动的
变化来评估心脏功能和诊断心脏疾病。
心电监测原理是基于心脏本
身产生的微弱电信号，通过电极和导联系统采集这些信号，并将其
转化成可视化的波形图形，以便医生进行分析和诊断。
心脏的电活动主要由心脏起搏细胞和传导细胞产生。
在正常情
况下，心脏的电活动会按照一定的顺序和节律进行，形成一系列的
电信号，从而驱动心脏肌肉的收缩和舒张。
这些电信号在心脏内部
传播的过程中会产生不同的波形，而这些波形就是我们在心电图上
看到的P波、QRS波和T波。
心电监测的原理可以简单概括为三个步骤，采集、放大和记录。
首先是采集心脏的电信号，这一步通常通过将电极贴在患者的胸部
和四肢，或者植入体内的心脏起搏器来完成。
接着是放大电信号，
因为心脏产生的电信号非常微弱，需要经过放大才能够被记录和分析。
最后是记录电信号，将放大后的电信号转化成波形图形，供医
生进行观察和诊断。
在实际的心电监测过程中，医生通常会根据需要选择不同的心
电图检查方式。
最常见的是静态心电图检查，患者在休息状态下通过导联系统记录心电图，这种方式适用于一般的心脏疾病筛查和诊断。
此外，还有动态心电图监测，患者通过便携式心电监测仪器在日常生活中进行心电监测，可以更好地发现心脏活动异常和不稳定的情况。
总的来说，心电监测原理是基于心脏电活动的采集、放大和记录，通过这一过程可以得到心电图，帮助医生进行心脏功能评估和疾病诊断。
随着医疗技术的不断发展，心电监测仪器和方法也在不断完善，为临床诊断和治疗提供了更加可靠和便捷的手段。
医保重复心电监护流程详解
医保重复心电监护流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!心电监护是医疗保险报销流程中的一个重要环节，主要是为了确保患者得到合理、有效的治疗，同时防止医疗保险基金的浪费。
心电采集盒 操作方法
心电采集盒操作方法
以下是心电采集盒的操作方法：
1. 打开心电采集盒的盖子，将心电采集电极安装在合适的位置。
通常来说，有四个电极，分别贴在胸部和手臂上。
2. 使用心电导联线将心电采集盒连接到心电图仪器或者手机应用程序。
确保连接稳定。
3. 在打开的软件或者仪器上启用心电图采集模式。
4. 让被测者保持放松和安静的状态，坐直，不要移动。
5. 确认心电采集盒和导联线的连接状态是否良好，排除任何松动或者损坏情况。
6. 开始采集心电图数据。
根据软件或者仪器的指示，采集适当长度的心电图数据。
7. 完成采集后，保存并分析心电图数据，检查是否存在异常波形或者异常心电信号。
8. 断开心电导联线和心电图仪器或者手机应用程序的连接。
9. 仔细清洁心电采集电极和导联线，以保持干净和良好的使用状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*数据采集1: UBWF800高性能数据采集板主要特点：UBWF800是具有USB接口、WIFI接口以及SD卡接口的高性能数据采集板。
板卡具有8路模拟量输入通道，2路模拟量输出通道，16路数字IO，两路PWM信号输出通道，一路PWM信号输入通道，一路脉冲信号输入通道。
可用于电力线监控和保护系统、仪表和控制系统、地球物理信息采集系统、大学实验室及其他工业测控系统中。
板卡性能指标：模拟量输入有8路独立的模拟量输入通道，可以同时进行AD转换。
AD采样频率最高200Khz。
AD转换精度16位。
AD每个模拟输入通道具有二阶抗混叠模拟滤波器。
输入量程-5V ~ +5V或-10V ~ +10V。
采样通道数：软件可选择：1~8个。
模拟量输入方式：单端模拟输入。
触发模式：内触发（软件触发）和外触发（外部脉冲信号触发，TTL电平）。
板卡为每个模拟量输入通道都配置有缓存区，可实现连续实时数据采集。
板卡同步输出ADC采样时钟，可用于多卡级联。
模拟量输出两路模拟量输出通道。
DA转换精度12位。
DAC输出建立时间：最大10us。
DAC转换时间：最快12us/点。
0~+5V，0~+10V，-5V~+5V，-10V~+10V四个量程输出阻抗：50Ω。
输出误差(满量程)：±1LSB。
数字IO8路数字量输。
最大拉电流和灌电流：20mA。
8路数字量输入。
TTL电平标准。
定时器两路PWM信号输出通道。
PWM信号频率和占空比可调。
通道一启动或停止由软件控制。
通道二启动或停止由外输入门控信号控制。
PWM信号电平标准：TTL电平。
输出信号频率范围0.02hz ~ 42Mhz。
一路PWM信号输入通道。
PWM信号输入通道：检测输入信号的频率和占空比。
可检测输入信号最高600khz。
一路脉冲信号输入通道。
对输入的脉冲信号进行计数（计数时钟可以是板卡内部时钟源，也可以是外输入时钟）。
检测输入的脉冲信号的脉冲宽度。
其他标准USB2.0接口，高速。
SD接口：完全兼容多媒体卡系统规范版本4.2。
可挂接大容量SD卡，AD数据可以保存到SD卡中。
WIFI接口：支持IEEE 802.11b/g/n协议。
WIFI接口 Tx 功率： 18.0 dBm @ 1 DSSS， 14.5 dBm @ 54 OFDM。
WIFI接口 RX 灵敏度： -95.7 dBm @ 1 DSSS， -74.0 dBm @ 54 OFDM。
支持SmartConfig™技术，无线路由器SSID和密码，可由手机端SmartConfig APP进行配置。
内嵌TCP/IP协议栈。
具有Mini-USB接口，可配置无线路由器SSID和密码。
利用WIFI接口可以构成小型局域网，最多可连接16个UBWF800数据采集板，MAC地址可配置。
两个LED指示灯，用于指示WIFI接口链接状态和数据包传输状态。
杆状WIFI天线（IPEX转SMA接头）。
外供电电源5V/2A。
2： USBSG800高性能任意波形发生器板主要特点： USBSG800是具有USB接口的便携式任意波形发生板。
用户可根据需要，编辑输出任意波形。
可选择正弦波、方波、三角波、锯齿波、白噪声等常用波形；也可自行定义输出波形，如高斯噪声、梯形、指数、AM、FM、扫频等波形，可设置波形的幅度、频率、采样点个数等参数。
也可扫频输出正弦波信号。
USBSG800采用FPGA程序设计、DDS 合成技术，具有输出信号频率精度高、分辨率高、可靠性好、软件支持丰富等优点，可广泛用于实验室和自动测控系统。
板卡性能指标：波形频率：0.1Hz~ 5Mhz。
频率分辨率： 0.04Hz。
DAC采样频率最高可达120Mhz。
波形长度：标配1Msa（可达1M采样点）。
垂直分辨率：14位。
波形幅度：-5V ~ +5V。
输出阻抗：50欧姆，输出电流驱动能力大于50mA。
低通滤波：截止频率10Mhz。
谐波失真 -65dBc(<1KHz)、 -60dBc(100KHz)。
可输出扫频正弦波0.1Hz~ 5Mhz。
输出信号的扫频范围、频率的步进步长、每一频点信号循环时间等参数都可以由用户设定。
可以连续输出1024组波形数据，每一组的波形频率、类型、循环次数及采样点个数可由用户设定，整个波形组的循环次数也可由用户设定。
具有软件触发及外触发功能，外触发信号可以为标准TTL脉冲信号。
具有16路数字IO，电平标准为TTL电平。
USB2.0接口，数据传输速度快，即插即用，方便快捷。
3个LED输出指示灯。
外供电电源5V/2A。
3： USBSA800高速USB数据采集板主要特点：USBSA800是具有USB接口的高速数据采集板。
具有多路模拟信号输入通道（异步）。
具有外触发、内触发等多种触发功能。
软件界面灵活方便，用户能够快捷的配置板卡的运行参数，可实时采集、保存数据。
USBSA800采用大容量SDRAM高速缓存技术、大规模 FPGA 技术、高速USB接口技术。
具有AD转换精度高、数据传输速度快、可靠性好、软件支持丰富等优点，可广泛用于实验室或测控系统中。
板卡性能指标：ADC采样频率可高达10Mhz。
ADC转换精度14位。
输入量程-5V ~ +5V。
输入通道：8个输入通道（异步、D型头接口）或单通道（BNC接口）。
采样通道数：软件可选择。
模拟量输入方式：单端模拟输入。
模拟输入阻抗: 100MΩ。
触发模式：软件内部触发和硬件外部触发（简称外触发）。
外触发信号类型：模拟电平触发和数字电平触发。
模拟外触发电平门限：软件可调，触发电平门限由DAC输出调控。
数字量触发源（DTR）输入范围：标准TTL电平。
模拟量触发源（ATR）输入范围：0 ~ 10V。
非线性误差：2.5 LSB(最大)。
USB2.0接口，数据传输速度快，即插即用，方便快捷。
高性能FPGA,EP3C16F484。
能够对采样通道零点、满度进行校准。
板载高速存储器SDRAM,容量64Mbytes。
3个LED输出指示灯。
外供电电源5V/2A。
4：USBSA2000四通道高精度数据采集板主要特点：USBSA2000是具有USB接口的高速数据采集板。
具有四路模拟信号输入通道（同步）。
板卡具有外触发、内触发等多种触发功能。
软件界面灵活方便，用户能够快捷的配置板卡的运行参数，可实时采集、保存数据。
USBSA2000具有配套的信号调理板ST2000，二者结合使用可以方便快捷的处理传感器信号。
USBSA2000采用大规模 FPGA 技术、高速USB接口技术。
具有AD转换精度高、数据传输速度快、可靠性好、软件支持丰富等优点，可用于电力线监控和保护系统、仪表和控制系统、地球物理信息采集系统、数据采集系统、工业测控系统等多领域。
板卡性能指标：AD采样频率最高200Khz。
AD具有4路独立的模拟输入通道，可以同时进行数据转换。
AD转换精度16位。
高性能AD转换芯片，95.5 dB SNR, −107 dB THD。
AD每个模拟通道输入均具有钳位保护，提供7kV ESD额定值。
AD每个模拟输入通道具有二阶抗混叠模拟滤波器。
AD每个模拟输入通道具有1M欧姆模拟输入阻抗的输入缓存器。
输入量程-5V ~ +5V或-10V ~ +10V。
输入通道：4个模拟量输入通道（BNC接口）。
采样通道数：软件可选择。
模拟量输入方式：单端模拟输入。
触发模式：软件内部触发和硬件外部触发（简称外触发）。
外触发信号类型：模拟电平触发和数字电平触发。
模拟外触发电平门限：软件可调，触发电平门限由DAC输出调控。
数字量触发源（DTR）输入范围：标准TTL电平。
模拟量触发源（ATR）输入范围：0 ~ 10V。
USB2.0接口，高速。
能够对采样通道零点进行校准。
具有配套的信号调理板卡ST2000,可以外接四路传感器。
3个LED输出指示灯。
外供电电源5V/1A。
5：PCIe8422基于PCIe总线的8路RS422/485/232通讯接口板主要特点：PCIe8422是具有PCIe接口的8路422/485/232接口通讯板卡。
接口类型可以配置成RS232、RS422、RS485任意一种，或者RS232/RS422、RS232/RS485复合类型；可以配置为8路RS422异步接口模式，或配置为4路RS422同步接口模式。
灵活的定制方案，极大限度地满足客户的个性化应用要求。
可广泛用于航天测控、工业测控等系统中。
板卡性能指标：总线接口PCIe，总线宽度x1，支持2.5Gbit/S的双向数据传输速度。
RS422数据传输速率可调节，最高可达4Mbps。
RS485/RS232模式支持异步通讯，RS422模式支持异步、同步通讯。
支持用户自定义波特率。
RS232和RS422模式收、发独立，全双工工作方式。
通讯接口起始位、数据位、停止位及校验位均可设置。
每一路422/485/232发送及接收通道都对应有2Kbytes FIFO，用于数据缓存。
板卡有16路数字IO,可扩充为外触发信号。
支持外触发，软触发。
数据接收方式支持查询、中断、DMA方式。
数据发送方式可以单次发送，也可连续发送。
可根据用户需求定制传输协议，如发送时添加帧头、帧尾；接收时检测帧头、帧尾等。
6：ETHSA800以太网数据采集板主要特点： ETHSA800是基于以太网接口的高速数据采集板。
采集到的AD数据通过以太网传输给上位机；AD数据也可通过高速USB 总线传输给上位机；AD数据还可以存储于SD卡中；板卡可以扩接CMOS摄像通，可以实时的将图片（JPEG）通过以太网传输给主机；同时板卡具有CAN总线接口、RS422接口；可扩接GPS模块，利用GPS秒脉冲信号可以实现多卡同步数据采集，也可以通过GPS模块获取板卡定位信息；板卡具有16路模拟量同步输入通道，16位高精度AD；是新一代多功能数据采集产品。
可用于电力线监控和保护系统、仪表和控制系统、地球物理信息采集系统、设备运行监控、工业测控系统等多领域。
板卡性能指标：A：主板性能：主板CPU内核为ARM 32-bit Cortex™-M4F CPU。
主板板载1Mx16 SRAM；具有100M以太网接口、双USB接口（USB-OTG-FS和USB-HS-Device）、RS422接口、CAN总线接口、SD 卡接口、实时钟；并保留有摄像头接口、LCD接口、触摸屏接口、WIFI接口。
具有强大的以太网数据传输功能，数据可通过以太网传输给上位机，也可同步保存到本地SD卡，还可以通过高速USB传输给上位机。
可扩接GPS模块，利用GPS秒脉冲信号可以实现多卡同步数据采集，同时具有GPS定位功能。
可扩接CMOS摄像头，能够将图片（JPEG）数据通过以太网实时的传输给主机。
图片分辨率可调：1600x1200（15帧/秒）、800x600、320x240等。
可扩接wifi模块，采集到的数据可以通过wifi传输给主机。
