艾瑞德教您如何正确选用平移式喷灌机

合集下载

艾瑞德——将平移式喷灌机进行到底!

艾瑞德——将平移式喷灌机进行到底！艾瑞德小编首先感谢那些选择艾瑞德平移机的用户，感谢你们对我们一如既往的支持。

今天我们跟大家一起讨论一下影响平移机运行的几个重要因素和解决方案。

一、中心车角钢导向让平移机勇往直前众所周知，平移机最关键的是稳定的行走系统，而行走系统中设备走直才是重中之重。

平移机行走的依据始终和渠道垂直，运行中边走边从渠道吸水，从地头走到地尾即为灌溉过程结束。

而在整个过程中，如何让喷灌机行走轮处于同一条直线上尤为重要。

国内大部分应用的是普通的犁沟导向，就是在导向杆行走的轨迹上开一条浅沟，导向杆延沟的方向前进。

这个导向的缺点就是：第一，每年耕种后需要重新划线开沟，用户很难判断准确位置。

第二，犁沟过浅会导致导向杆脱离，过深积土会妨碍导向杆前进。

第三，容易受雨水冲击和其他农业机械碾压，导致犁沟中断。

一旦导向杆偏出梨沟，设备不能走直，甚至会发生倒跨危险。

引用图1：普通犁沟导向国外也有不少应用钢丝绳导向和GPS导向的，但造价较高，并不经济。

艾瑞德对此专门研发了角钢导向系统，使中心车导向更精准，造价也相对经济，从而从根本上解决了设备走不直的老大难问题。

图2：艾瑞德独创的角铁导向艾瑞德平移机大多采用角铁导向方式，如上图所示，将角铁用膨胀螺栓固定在渠肩上，倒八字导轮卡在角铁上，用户在设备使用前只需要检查导轨上有没有障碍物即可。

导轨安装好，设备始终与角铁垂直运行。

二、跨体浮调导向让设备始终如一跨体导向和中心车导向一样重要，平移机跨体之间为什么能保持始终如一？秘诀就是当设备超过6跨体以上时采用浮调导向方式，这是跨与跨之间的连接桥梁。

浮调导向通俗点来说就是在每跨两边各拉上一根同样长度的钢丝绳，钢丝绳拉紧后通过塔盒下面的传动机使设备偏差很小的角度就能传送信号给下一个跨体，以此类推，这样就能让设备始终处于同一直线上，极大的提升了设备的安全性，并且使轮胎始终处于同一轨迹上。

图3：浮调导向系统的运用三、打药神器：水肥药联合灌溉植保机图3：艾瑞德水肥药联合灌溉植保机艾瑞德自主研发的水肥药联合灌溉植保机已经取得国家发明专利，设备集灌溉、施肥和施药于一体。

艾瑞德喷灌设备工作原理

艾瑞德喷灌设备工作原理艾瑞德喷灌设备工作原理是什么？喷灌设备是指用于喷洒灌溉水的机器设备。

一般包括水泵机组、管道、喷头和行走机构等。

喷灌设备是机组式喷灌系统。

那么，艾瑞德喷灌设备工作原理是什么呢？下面艾瑞德为大家简单介绍下。

艾瑞德广告设备是以发电机或者拖拽电缆供电为动力带动水泵抽水，水经输水软管输送至喷洒头，由喷洒头均匀地灌溉农作物。

发电机或者拖拽电缆与水泵的联接采用直联式，这样既可保证机器联接的可靠性，也使得机具的结构更加紧凑。

发电机或者拖拽电缆和水泵直接固定在船体中，船体以高强轻质的玻璃纤维制造，能承载整机可靠地浮于水面工作。

水泵通过吸人口与外界水源直接连通，使
水泵的自吸成为可能，免除了每次开机前都要向水泵注水的烦恼．同时，可随意移动给农作物浇水。

以上就是一些关于艾瑞德喷灌设备工作原理的相关介绍，更多详情请点击艾瑞德！
安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

产品目前已销往黑龙江、内蒙古、陕西、广西、河南、河北、新疆、吉林、辽宁、宁夏、甘肃、安徽、江西、山东等省，出口项目主要集中在外蒙古、俄罗斯、哈萨克斯坦、安哥拉、马里、巴西、委内瑞拉、苏丹等国。

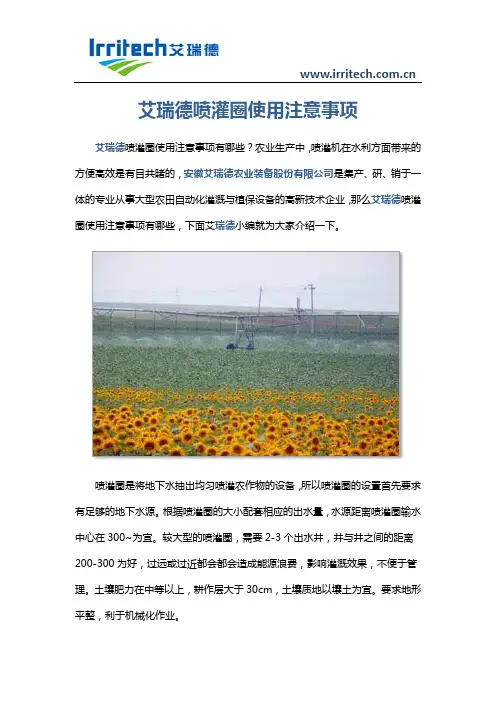

艾瑞德喷灌圈使用注意事项

艾瑞德喷灌圈的类型有：指针式喷灌机喷灌圈、两轮式平移机喷灌圈、四轮平移机喷灌圈、水肥灌溉植保联合机灌溉圈、卷盘式喷灌灌溉圈。
注意事项：喷灌机中，最重要的就是喷灌机，当其采用三角皮带传动ቤተ መጻሕፍቲ ባይዱ，动力机主轴和水泵必须平行，皮带轮要对齐，其中心距不得小于2皮带轮直径之和的2倍。当水泵与动力机相连时,应配共同底盘,可采用爪型弹性连轴器,要注意动力机主轴和水泵轴的同心度。
安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。公司通过质量环境安全管理体系认证，为国家安全生产二级企业，拥有全自动化生产装备，使用ERP先进的管理软件，产品目前已经获得国家节水认证。欢迎大家点击安徽艾瑞德农业装备股份有限公司前来咨询！
艾瑞德喷灌圈使用注意事项
艾瑞德喷灌圈使用注意事项有哪些？农业生产中，喷灌机在水利方面带来的方便高效是有目共睹的，安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，那么艾瑞德喷灌圈使用注意事项有哪些，下面艾瑞德小编就为大家介绍一下。
喷灌圈是将地下水抽出均匀喷灌农作物的设备，所以喷灌圈的设置首先要求有足够的地下水源。根据喷灌圈的大小配套相应的出水量，水源距离喷灌圈输水中心在300~为宜。较大型的喷灌圈，需要2-3个出水井，井与井之间的距离200-300为好，过远或过近都会都会造成能源浪费，影响灌溉效果，不便于管理。土壤肥力在中等以上，耕作层大于30cm，土壤质地以壤土为宜。要求地形平整，利于机械化作业。
水泵安装高度（以吸水池水面为基准）应低于允许吸上真空高度1~2米。作业位置的土质应坚实，以防止崩塌或陷入地面。

艾瑞德告诉你喷灌机喷头的秘密

艾瑞德告诉你所不知道的喷头秘密在与客户沟通的过程中，我们发现很多喷灌机的用户对喷头知识了解的并不多，甚至有一些误区，今天我们就来探讨一下大型喷灌机的喷头，希望对大家的种植和灌溉有所帮助。

一、你知道喷嘴号的含义吗？熟悉指针式喷灌机的用户都知道喷嘴号码是逐渐从小变大排列的，大致上离中心点越近喷嘴号越小，越往外，喷嘴越大，这是大家都理解的。

但是我们熟悉的20号喷嘴，21号喷嘴是什么意思？喷头的直径是多少呢？引用图1：Nelson喷嘴其实奥地利Komet和美国Nelson公司的喷嘴号都是一样的，20号喷嘴的直径就是20/128英寸，也就是（20/128）*25.4mm=3.97mm。

同样21号喷嘴直径计算方法也一样。

细心的朋友还会发现有的厂家的上一个喷嘴号码背景颜色正是下一个喷嘴体的颜色！引用图2：Nelson喷嘴号码美国Senninger公司也上述两家的喷嘴号不一样，以64为增量计算，他们的20号喷嘴也就相当于其他两家的40号喷嘴。

看到这里你就会明白喷头配置表的重要性了吧？专业的喷灌机厂家会根据喷灌机实际的入水量、入水口压力、喷灌机长度、喷灌机管径、喷头类型、喷头高度、喷头间距等情况为您设计专业的喷头配置表，但是在实际应用中，部分生产厂家因专业性不强、责任心不强等因素，随意配置，这种情况下的配置表是无法保证灌溉均匀度的。

二、喷头雾化指标越大越好吗？经常听客户说，某一款的喷头雾化好，这样会更均匀，喷洒效果好，是这样吗？先来看一下雾化指标的定义，雾化指标是反映喷灌水滴打击强度的一项指标，用喷头的工作压力与喷嘴直径之比来表示，它表示喷洒水在空中裂散程度的特征值。

水滴打击强度对土壤入渗有影响，是一个需要认真考虑的因素。

水滴对土壤打击小，则易使土壤毛管保持开通状态，维持土壤吸水率高。

小水滴有利于粘土地入渗。

比如Komet 20号喷嘴在15PSI调压器下击打强度就是：15PSI/3.97mm约等于2518如果我们将压力调节器变大为20PSI,雾化指标为更大。

平移式喷灌机安全操作保养规定

平移式喷灌机安全操作保养规定1. 喷灌机安全操作准则1.1 操作前检查在使用喷灌机前，必须进行全面的检查： - 确保内部和外部的管路清洁，无杂物和结垢 - 确保水泵和水管没有破裂或者老化裂纹 - 检查电气系统，安装必需的接地线 - 确保所有电气设备和生产设备的连接牢固- 检查所有控制阀门和阀门有多种开关方式1.2 安全操作措施•不得接近旋转的喷头或者旋转的供水管线•在移动喷灌机的时候，先停止水泵，并且关闭所有控制阀•任何情况下不得携带没有彻底熄灭的香烟，火种等燃烧品接近喷灌机•在安装和拆卸喷灌机的时候，应当按照安全规程，并且使用合适的工具•确保机器的保护装置运作正常•确保喷灌机固定在水源处•喷头启停必须委托专人担任机器操作，严禁用手触动以下部位:齿轮、鼓笛和传动组件1.3 防范措施•不得随意将物品放置在喷灌机周围，以免碰到开关器或者它们运动的部件•如发现有燃气泄漏，即使灌区禁行也应该及时汇报，带领人员撤离至安全的地方，并备好防火器材，清除各种可燃易燃物品2. 喷灌机养护和保养要点2.1 常规维护和保养•必须定期检查喷灌机，把处于需要更换的部件及时更换，比如密封圈、轮带、管道连接部分、电机、键盘等•长时间使用必须定期清洗喷灌机，防止管道阻塞，损坏喷头•保证水源处供水压力不低于设计压力，避免喷头堵塞和喷头到位不均匀现象•切勿将文具、工具等杂物放置在喷灌机上，以防妨碍操纵或导致不必要的损伤•确保喷灌机周围环境整洁干燥，以防尘土和异物对设备造成危害•定期检查喷灌机的自动控制开关，比如涵盖过载、过热、超时等的不同情形•在冬季要注意防止喷灌机结冰，如做不到，可以使用防冻剂或者放在温暖的地方2.2 深度保养措施•完全拆卸喷灌机，检查其内部情况，更换磨损的零部件•对于电气元件和复杂的软件进行检查和维修•对于管道和水泵的老化零部件进行更换•确保润滑油的质量和用量合适3. 总结平移式喷灌机是农业灌溉中的重要设备，在操作和保养过程中，一定要遵循正确的操作规程和保养要点，从而确保生产效益和设备的安全和稳定性。

艾瑞德悬翼式喷灌机用途

艾瑞德悬翼式喷灌机用途艾瑞德悬翼式喷灌机用途？国内小型地块（300亩以下）大部分还是采用传统大水漫灌的形式，很少一部分应用了滴灌，还有一部分采用了半固定式喷灌和卷盘式喷灌机，但都存在一定问题，旋翼式喷灌机，可以弥补这方面缺陷。

下面艾瑞德就带大家简单了解一下。

艾瑞德自成立以来一直致力于推动科学灌溉，促进行业进步，经过多年总结思考并引进吸收国外各种喷灌形式，我们正式向广大用户隆重推出这款全新旋翼式喷灌机。

在使用卷盘式（绞盘式）喷灌机时您可能会遇到以下问题。

1.灌溉时水压高达8公斤，平均每亩的灌溉电费8元。

（按照灌溉量25mm，水泵为18.5Kw，每千瓦灌溉电0.75元）2、卷盘式喷灌机灌溉完成后不便于排水（尤其是东北地区春秋季灌溉完毕后需要另行购买空压机将卷盘机里面的水吹出防止冻胀），车体重达2.35T(JP75-300)牵引困难需要大马力的拖拉机才能牵引。

3、由于收卷的动力来源于水涡轮，所以在喷洒沼液或含一定杂质的水源时容易造成水涡轮的磨损或堵塞。

4、设备成本较高，单台设备的售价在30000-55000元/台。

同时需要配套较大功率的水泵、电缆及供水管道。

综合成本在40000-65000元/套。

而且由于输水管路需要长期承受10Bar左右的工作压力，使用寿命较短。

5、对于缺水地区，当供水量≦15m3/h时设备无法正常工作（水涡轮没有足够的动力回收喷头车）采用移动式或半固定式喷灌的弊端是：1、灌溉效率低，人工费用高一天一眼井3个人工浇5～6亩地，亩均灌溉成本达到50-60元。

而且由于公司责任心的问题可能出工不出力灌溉效果难以保证。

2、管理难度较高，支管、喷头容易损坏，灌溉保证率较低。

3、灌溉结束后，由于泥泞，农民无法进地移动设备，设备只能当固定式喷使用，投资成本很高。

旋翼式喷灌机的原理通过旋转臂末端折弯一定的角度产生反作用力驱动旋转臂旋转，同时旋转臂下端通过旋转环不断拨动钢丝绳绞盘回收喷灌车。

艾瑞德旋翼式喷灌机工作步骤：1、把钢丝绳拉到地端，然后锚固，钢丝绳长度根据地块长度可调，最长达400米。

大型喷灌机和水肥一体化

艾瑞德告诉您如何利用喷灌机实现水肥一体化熟悉滴灌的朋友都知道，滴灌与施肥结合在一起使用效果非常的棒，今天艾瑞德小编和您一起来了解大型喷灌机水肥一体化。

小编参考并引用了严海军教授2015年在《农业机械学报》发表的学术论文《圆形喷灌机泵注式施肥装置设计与田间试验》，理论和实践证明，通过喷灌机对作物进行均匀、适量的喷洒肥液，可以提高水肥利用以及作物的产量和品质，降低劳动强度。

有兴趣的朋友可以翻阅一下以便了解更多知识。

一、大型喷灌机施肥装置简介由于喷灌施肥时，喷灌机始终处于行走状态，对施肥装置的工作性能要求较高，必须保证注入喷灌机的肥液流量或浓度保持不变，而且不受喷灌机主水管道中水压变化的影响，因此在滴灌系统、微喷灌系统中广泛应用的压差式施肥罐、文丘里施肥器等均不适合用于大型喷灌机的施肥。

跟大型喷灌机配套专用的泵注式施肥装置由储肥桶、搅拌器、泵流量率定管、注肥泵、注射喷嘴、防虹吸回流装置以及连接附件等组成。

该施肥装置依靠电力驱动的注肥泵提供动力，抽取储肥桶中搅拌均匀的肥液，通过注射喷嘴将肥液均匀地注入到喷灌机的输水管内，与灌溉水混合稀释后由悬挂的低压喷头喷洒，实现水肥一体化作业。

指针式喷灌机中心点是固定式的，因此施肥装置可以放在设备中心点不远处。

平移式喷灌机施肥装置安装在中心车上，随喷灌机的移动而移动。

二、大型喷灌机施肥系统组成1、注肥泵符合施肥装置工作要求的注肥泵应为容积式泵，一般可选择柱塞式、活塞式、隔膜式注肥泵。

需要注意的是注肥泵的选型要考虑喷灌机的灌溉面积，入机流量、压力等因素，计算的目的是保证肥料溶液的浓度。

2、储肥桶储肥桶设计成圆形筒体或方形状，桶底宜设计成锥形结构，并用托架支撑，可方便排尽肥液和清洗储肥桶。

桶顶设有直径４０～５０ｃｍ的肥料加入口以及直径５ｃｍ的清水注入口，为方便操作，桶顶距地面不宜超过１.5ｍ。

储肥桶容积设计同样需考虑喷灌机灌溉面积和入机流量，不宜过小。

同时还要储肥桶的加工、运输成本和使用方便性。

平移式喷灌机组—平移式喷灌机组运行操作

四轮常规平移机一般适用于不超过1000亩的地块，设备最长做到12跨，长度最长可以达到600米，地形普度一般不超过3度。供水方式般为水渠供水，如设备较短不超过6跨且灌溉面积不超过 600亩也可以考虑托管供水。供电方式可以为柴油发电机组供电和拖拽电缆供电。跨体校直方式般采用改进型控制杆或浮调控制系统。
水肥灌溉植保联合机是在大型平移式喷灌机的基础上增加施肥施药装置而实现的。大型平移式喷灌机适用于长方形状大面积作物种植，通常建议在地形长/完的比例在2：1以上的土地上采用，以实现节水、节电、节省劳动力、増加产量的目的。利用平移机塔架结构直线布局的特点，在原有塔架结构上増加一套输液箮路与喷洒系统并实现管路系统上下升降运动，从而适合于作物的不同生长期高度需求。
运行操作 b.喷灌机运行中的检查。 ①检查入机的电压、频率是否正常，入机压力是否在规定范围内。 ②检查电机运转有否异声，电流是否正常，检查转动部件润滑情况。 ③检查有无漏油、漏水。 ④检查整机弓度是否在允许范围内，行走轮是否同迹。 ⑤检查喷头喷水是否正常。 c.停机后检查。①检查闸阀是否关闭。2检查电源是否切断。 d.注意事项。①喷灌机工作温度在4℃以上，风力4级以下。②停机时，应先切断中枢控制箱电源，二闭闸阀，再停泵，后停柴油机。③喷灌机应正、反向交替运行。④喷灌机喷洒化肥后，应冲洗管道。
平移机在时针式喷灌机的基础上研制出可使支管作平行移动的喷灌系统，这样灌溉的面积就成了矩形。设备中心车和所有跨体水平前后移动，水流从中心点经过输水管上均匀分布的喷头进行灌溉，简称平移机。
一、喷灌设备运行的一般要求 1、平移式灌溉机对徒弟平整度要求较高，一般坡度不超过5%，地块中不能有障碍物有，或障碍物不超过2.5米
1、喷灌设备运行前准备工作喷灌设备系统运行前应检查各主要设备的状态是否正常。例如：水泵盘车是否灵活且无杂音，长轴深井泵是否灌注了适量的预润水，漏电保护器是否灵敏，三相电压是否正常，柴油机机油油位是否合适，冷却水和柴油是否充足，控制阀门操作是否灵活且处于关闭位置，压力表、真空表和水表是否正常，田间移动管道或机组是否已设置完毕等。

艾瑞德喷灌设备结构

艾瑞德喷灌设备结构艾瑞德喷灌设备结构。

喷灌设备主要由水源动力机、水泵、管道系统和喷头等部分组成。

水源动力机、水泵辅以调压和安全设备构成喷灌泵站。

与泵站联接的各级管道和闸阀、安全阀、排气阀等构成输水系统。

那么，喷灌设备的组成结构到底是怎样的呢？下面艾瑞德为大家简单解析。

水源动力机：是和水泵一起调压和安全设备构成喷灌泵站的。

水泵：常用为卧式单级离心泵，扬程一般为30～90米。

深井水源采用潜水电泵或射流式深井泵。

如要求流量大而压力低，可采用效率高而扬程变化小的混流泵。

移动式喷灌系统多采用自吸离心泵或设有自吸或充水装置的离心泵，也使用结构简单、体积小，自吸性能好的单螺杆泵。

管道系统：喷灌设备的管道系统包括固定管道系统和移动管道系统两类。

固定管道系统与建筑工地和水利工程使用的管道系统相同，常用有铸铁管、普通钢管、预应力或自应力钢筋混凝土管、石棉水泥管及塑料管等，多数埋设于地下。

喷头：喷头是将有压水喷射到空中的部件。

喷头的射程大小同水的压力高低直接相关。

低压喷头工作压力为0.1 ～0.2兆帕，射程为5～14米，又称近射程喷头；中压喷头工作压力为0.2～0.5兆帕，射程14～40米，又称中射程喷头；高压喷头工作压力为0.5～0.8兆帕，射程在40米以上，又称远射程喷头。

常用的结构型式有单列和多列孔管式喷洒器,折射式、缝隙式和离心式固定喷头，以及摇臂式、叶轮式、垂直摆臂式、反作用式和全射流式旋转喷头等。

以上就是一些关于喷灌设备组成结构的相关介绍，更多详情请点击艾瑞德！安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

产品目前已销往黑龙江、内蒙古、陕西、广西、河南、河北、新疆、吉林、辽宁、俄罗斯、哈萨克斯坦、安哥拉、马里、巴西、委内瑞拉、苏丹等国。

艾瑞德进口喷灌使用注意事项

艾瑞德进口喷灌使用注意事项艾瑞德进口喷灌使用注意事项？卷盘式喷灌机采用水涡轮式动力驱动系统，能够灌溉大面积的农田，也可以根据喷头控制喷水量的大小，以满足使用者对喷灌水量的不同要求，是农田节水灌溉的合适选择。

下面艾瑞德就带大家简单了解一下。

艾瑞德提供的进口喷灌机——马拉尼灌溉机，性能卓越！作为意大利最大、最好的卷盘式喷灌机制造商，马拉尼为其喷灌机配备了技术先进、稳定的第4代水涡轮系统（部分大机器采用第5代）。

马拉尼喷灌机所采用的扼流水涡轮装置（带内置式旁通管)，通过法兰直接与变速箱连接，代替了传统的皮带连接及外置式旁通管，采用了世界卷盘式喷灌机最先进驱动技术，使得喷灌机运行非常可靠。

艾瑞德进口喷灌使用注意事项：卷盘式喷灌机每次作业后均应按产品说明书要求进行日常维护和保养，灌溉季节结束后应排空卷盘式喷灌机内的积水，橡胶行走轮应垫离地面。

新卷盘式喷灌机或经过大修后的卷盘式喷灌机，使用前还应进行试运转。

卷盘式喷灌机运行前应对组成部件进行检查：喷头连接牢固，流道通畅，转动灵活，换向可靠，弹簧松紧适度，零件齐全；管件完好齐全，控制闸阀及安全保护设备启闭自如，动作灵活，止水橡胶质地柔软，具有弹性；量测仪表盘面清晰，指针灵敏；连接件牢固，电缆线无破损，传感部件动作灵活。

卷盘式喷灌机开始喷洒时，应缓慢开启放水阀，逐个启动喷头，并逐步调整压力至喷头压力额定值，严禁同时启动所有喷头；停止喷洒时，应逐个缓慢关闭放水阀，不得同时关闭所有喷头。

卷盘式喷灌机电器部件的接线牢固、安全、接地良好，熔体规格符合要求，仪表显示位置正确，电线、电缆线没有破损；转动部件运转灵活，操作柄杆和按钮工作可靠、灵活；润滑部位应按规定加注润滑油；灌水器安装正确、牢固；输水管道畅通；制动和保护装置安全、可靠；轮胎气压符合要求；通水试运行中，管道接头密封可靠；田间没有影响作业的障碍物。

供水和停水时，应缓慢开启和关闭卷盘式喷灌机的阀门或者给水栓。

运行时应符合：一是管道首末端压力在设计要求范围内；二是转动部件运转平稳，无异常声音；三是密封处无泄漏；四是灌水器工作正常。

艾瑞德教您如何正确选用平移式喷灌机

艾瑞德教您如何正确选用平移式喷灌机一、平移机简介平移式喷灌机是指所有跨体平行移动，水流从中心点经过机身上均匀分布的喷头对地面进行灌溉，简称平移机。

适合长条形地块的灌溉，且地块平坦时使用。

与大型指针式喷灌机比较，地块利用率达98%以上，有效解决了圆形喷灌机覆盖不了四个死角的问题。

当灌溉地块的长宽比超过2：1时，平移机的造价更有优势，一套平移机可以运行数千米，可以更多节省设备投资成本。

另外平移机可以配置施肥施药系统和滴灌系统，喷洒化肥、农药等，简称水肥药联合灌溉植保机，这是艾瑞德自主研发的全新产品，也是国内唯一一家生产联合灌溉植保设备的公司。

二、选择平移机的具体步骤1、您的土地坡度是否适合？平移机对土地平整度要求就高，一般坡度不超过5%，地块中不能有障碍物，或者障碍物不超过2.5米，如下图所示。

适合安装平移机的地不适合安装平移机的地您只需要提供以下信息，艾瑞德技术人员就可以进行远程设计：1）地形图，需标明地块大小、形状、水源和障碍物、地表高程。

2）地形坡度，以百分号表示。

3）需要灌溉的作物。

4）土壤状况包括土质、田间持水量、渗透速度。

5）气象条件：年平均降雨量及其分布月份、风速常见风向、环境温度。

6）水源：地下深井水或河流、湖泊渠道及其水质含砂量、矿物质。

地下水的流量及干旱季节动、静水位。

7）动力：电网的电压、相数、频率。

2、需水量的设计平移机的需水量是由其灌溉面积和农作物的需水量、当地气候决定的，一般设计时要把极端异常干旱天气考虑进去。

计算方式=灌溉面积*需水量/24小时=每小时需水量举例：河南淇县的一块地，平移机设备长度300米，运行长度1200米，种植作物为冬小麦和夏玉米，每小时的需水量计算如下：1）灌溉面积=300米*1200米=360000平方米2）河南地区小麦高峰需水量为6.8mm/天，玉米高峰需水量为7.2mm/天，那么设计时选择需水量最高的，计算方式为：360000平方米*7.2毫米（0.0072米）/24小时=108方水/每小时备注：农作物需水量可以从当地农业局或农科所查到。

艾瑞德教您如何提高喷灌机的灌溉均匀度

艾瑞德教您如何提高喷灌机的灌溉均匀度有效的灌溉是作物生产中最重要的因素之一。

灌溉均匀度是指在灌溉面积内水量分布的均匀程度，是衡量灌溉质量的重要指标。

不均匀的灌溉会导致作物生长不齐，降低作物的增产质量，而且会造成地表径流从而导致水资源和土壤肥料的浪费，加重土壤污染。

影响灌溉均匀度的因素很多，包括风向、风速、洒水盘结构、喷嘴大小、喷头调节压力、喷头间距、喷洒高度、地形等情况。

在我国现有喷灌机使用的情况来看，灌溉均匀度是最容易忽视的一个问题，但是随着用户自身素质的提高，如何提高灌溉均匀度变得越来越受关注。

比如在我国内蒙古、陕北等北方马铃薯主产区，越来越多的种植户开始思考如何提高喷灌机灌水和施肥相结合的灌溉均与度，从而使喷灌圈下的马铃薯种薯薯型更美观、块茎大小一致。

举例来讲，春季播种时一般是不建议使用单个重量小于50克的薯块作为种薯的。

薯块小，所含的营养物质就少，出苗后母体能提供给植株的养分就相对较少，这样的情况下，如果再遇到干旱等自然灾害，极有可能使植株得不得充分的营养供给，造成萎蔫或死亡。

植株矮小瘦弱，抵抗力低，进行光合作用能力弱，结薯少，对其产量是有一定影响的。

而如果灌溉均匀度较高就会大大减少块茎较小的种薯。

艾瑞德一直将“推动科学灌溉，促进行业进步”作为己任，在喷灌机安装和设计过程中总结了不少经验，下面向您介绍几个常见提升现有喷灌机灌溉均匀的实用方法。

一、提升喷头的安装高度喷头安装高度越高，则相对喷的远，喷洒重叠度约高，但水量损失较大，灌溉效率会降低，特别是在我国风力和蒸发量较大的西北地区，喷头安装高度不宜过高。

根据国外经验，无风情况下，喷头安装高度在离地面1.5米-2.1米范围内，效率可达90%。

随着风速增大，灌溉效率会快速降低。

有关研究显示，当风速达到6.5米/秒-8.6米/秒时，灌水效率会相应降低17%-30%。

安装高度分三个级别：高位安装、中位安装，低位安装及低能耗精确灌溉安装。

不同作物的适宜雾化指标不同，见下表：种类雾化指标蔬菜及花卉4000～5000粮食作物、经济作物及果树3000～4000牧草、饲料作物、草坪2000～3000不少客户目前依然采用质量劣质的喷头，或普通散射喷头，很多喷头调压器并不能真正调节压力的作用，其效果可想而知。

艾瑞德指半固定式喷灌用途

艾瑞德指半固定式喷灌用途半固定式喷灌机、水泵和干管固定，而支管和喷头则可移动。

移动的方式有人力搬移、滚移式，由拖拉机或绞车牵引的端拖式，由小发动机驱动作间歇移动的动力滚移式、绞盘式以及自走的圆形及平移式等。

其投资比固定式喷灌系统少，喷灌效率较移动式喷灌系统高。

常用于大田作物。

卷盘式喷灌机具有节水、节能、增产、省地、省工等效益，受益作物可以不留畦埂，使土地利用率提高10%，可适用于小麦、玉米、大豆、蔬菜等大田作物，有利于农业集约化生产和经营，是大田作物比较适宜的灌溉模式，适宜大面积推广。

半固定式喷灌优点:1、节水效果好，水的利用率能达到80%以上，比地面漫灌节水50%以上，灌水效率比漫灌可提高两倍以上。

2、节地8%-15%，增产30%左右，而且灌水均匀土壤不板结，又能改善田间小气候，和农业生态环境。

3、可节省田间渠道建设和平整土地的投入，并可适时实施抗旱灌溉实现保苗、增产，从而使农业用水向节约型高校用水转化。

安徽艾瑞德农业装备有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。

安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

更多详情欢迎点击安徽艾瑞德农业装备股份有限公司详细咨询。

艾瑞德平移式喷灌机坡度要求

平移式喷灌机坡度设计要求经常接到客户来电咨询平移机安装要求的坡度问题，艾瑞德小编特做此文章跟大家做一下科普，希望对大家有所帮助。

安装平移式喷灌机的地块除了要确认运行方向上有无障碍物以外，还要测量其实际的运行坡度以保证设备能有有足够的动力能克服这些坡度运行。

不过，大部分的童鞋好像未必知道坡度和坡角度的区别，也容易混淆两者，小编先为大家介绍一下。

1、坡度：在工程上，坡度都用百分比(%)或者千分比(‰)来表示，比如火车铁路坡度一般都3‰，意思在1000米长度上，两端高度差为3米。

再比如高速公路平原微丘区设计坡度为3%，表示100米公路长度上，两端高度差为3米。

坡度即为坡面的垂直高度h和水平距离l的比，以百分比表示如上图所示。

2、角度：大部分人都喜欢以角度(°)来描述一个坡，如45角度(°)坡=100%坡度。

0°～0.5°为平原，>0.5°～2°为微斜坡，>2°～5°为缓斜坡，>5°～15°为斜坡，>15°～35°为陡坡，>35°～55°为峭坡，>55°～90°为垂直壁。

常用坡度%和角度转换如下；坡度(%) 角度(°)5 2.86240510 5.71059315 8.53076620 11.3099325 14.0362430 16.6992435 19.2900540 21.8014145 24.2277550 26.56505中国大陆规定>25°不能耕种。

部分不负责任的喷灌机生产厂家对外宣传说喷灌机可以在30度的土地上能够运行是不科学的。

平移机设备结构的大小不同以及驱动单元的电机功率不同是会影响到设备的爬坡能力的，在设备的结构方向上总体的坡度不应超过2%（也就是设备从中心车到设备末端）局部最大坡度（可以理解为设备结构中任意两点的最大坡度）不应超过4%。

平移式喷灌机组—平移式喷灌机组安装、调试

塔架盒的安装使用说明
2. 次末端塔盒次末端塔盒的组成如图，除装有标准塔盒中的全部元件外，还装有一个时间继电器。时间继电器起过雨量保护作用，其延时断开时间按塔架间传递动力所需的时间设定。当末端塔架行走轮因打滑或受阻，喷灌机不走并超过预先调整好的时间时，时间继电器动作，断开控制电源，达到停机、停泵的目的。
电控系统的使用
安全保护当灌机行驶正常后，电气控制系统的塔架安全行驶（即大角度）保护功能开始起作用。喷灌机是一种自动化程度很高的大型喷灌机具。启动后，当操作人员离开现场时，要求它仍能安全运行。因此，喷灌机的电控系统必须安全可靠。当任一塔架车在运行中因故超前或滞后相邻塔架车一定范围时，喷灌机相邻两跨塔架会出现一定的夹角，为防止扭曲塔架，必须使喷灌机停止运行，因此，每个塔架控制盒内都有一个大角度故障报警器，当相邻两跨塔架间的夹角达到一定角度时，故障报警器将给智能控制模块发出一个故障信号，智能控制模块将切断控制电路及主回路电源，使喷灌机停止运行。同时，智能控制模块根据故障报警器的信号给出故障发生的塔架号。同时，电控系统也会发出报警信号，比如使报警灯点亮或者喇叭鸣笛等。喷灌机在运行过程中，当电压、电流超出设定范围时，智能控制模块给出故障报警画面，同时，电控系统发出报警信号。停机当喷灌机需要停机时，先由人工停止供水泵,待输水管中的水排净后再按下停止按钮使喷灌机停止运行。
接总电源(入) 接驱动电机电源(出)
图平移式喷灌机端子接线图
电源线、控制电缆线和报警信号线按图平移式喷灌机端子接线图和表平移式喷灌机控制线端子接线表所示接入后配电板下部的接线端子上，所有接头不可有任何的松动或虚接。
控制箱线号 109 113 201 301 303

平移式喷灌机设备安全操作规程

平移式喷灌机设备安全操作规程
1. 简介
平移式喷灌机是农业灌溉中常用的设备，能够提高作物产量，提高灌溉效率。

然而，在操作中如果不注意安全，会带来严重的后果。

因此，本文档旨在制定平移式喷灌机设备的安全操作规程，以确保操作人员的安全和设备的正常运转。

2. 设备准备
2.1 检查设备
在操作前，必须仔细检查设备是否正常运转。

检查内容包括下列方面：
•喷头、管路是否有堵塞、漏水等情况
•电机、齿轮传动、链条传动等是否有异常声音、松动等情况
•制动系统是否正常，制动皮是否磨损
•灌溉区域的地形、草地、树木等是否有障碍影响操作
2.2 准备工具和装备
•确保携带安全头盔、草鞋、手套等劳保用品
•配备灭火器等紧急处理设备
•准备操作手册以备不时之需。
