配置交换机端口聚合
怎么样配置交换机TRUNK(端口汇聚)教学提纲
怎么样配置交换机T R U N K(端口汇聚)怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。
而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。
TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。
TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。
2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。
3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。
所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN 的成员能够相互通讯。
其中交换机之间互联用的端口就称为TRUNK端口。
与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。
VLAN20也是这样。
那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。
当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。

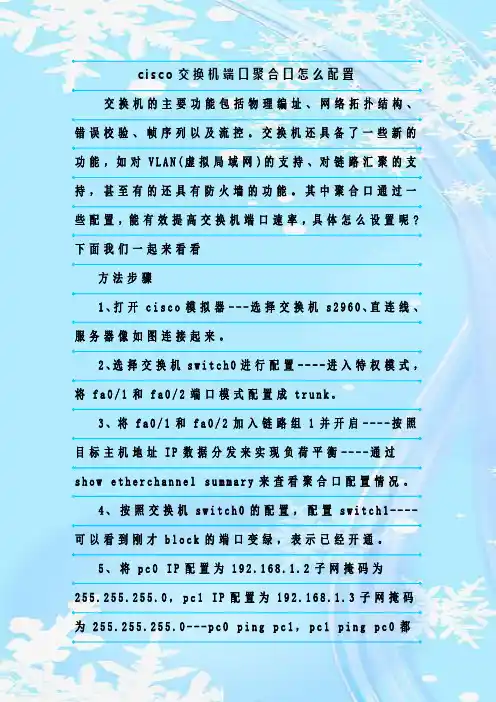

最新整理cisco交换机端口聚合口怎么配置
c i s c o交换机端口聚合口怎么配置交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
其中聚合口通过一些配置，能有效提高交换机端口速率，具体怎么设置呢?下面我们一起来看看方法步骤1、打开c i s c o模拟器---选择交换机s2960、直连线、服务器像如图连接起来。
2、选择交换机s w i t c h0进行配置----进入特权模式，将f a0/1和f a0/2端口模式配置成t r u n k。
3、将f a0/1和f a0/2加入链路组1并开启----按照目标主机地址I P数据分发来实现负荷平衡----通过s h o w e t h e r c h a n n e l s u m m a r y来查看聚合口配置情况。
4、按照交换机s w i t c h0的配置，配置s w i t c h1----可以看到刚才b l o c k的端口变绿，表示已经开通。
5、将p c0I P配置为192.168.1.2子网掩码为255.255.255.0，p c1I P配置为192.168.1.3子网掩码为255.255.255.0---p c0p i n g p c1，p c1p i n g p c0都可以p i n g通，即完成聚合口的配置。
补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和U P l i n k端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个I P的网络)，连接之后不同的路由器用不同的I P连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
H3C配置端口聚合
H3C配置端口聚合环境：H3C S2000系列交换机下级联一S5000系列交换机S2000为公司百兆交换机，S5000为客户自用千兆交换机客户原带宽为100M,现因业务的拓展新购买50M带宽目的：在现有设备的情况下，为满足客户要求，即采用端口汇聚可以实现增加带宽，并且可以实现负载分担和链路备份效果配置：S2000 : 将23各24端口配置端口聚合这个是自己的交换机直接找了两个没有使用的端口做的配置1.首先创建汇聚组，并描述link-aggregation group 10 mode manuallink-aggregation group 10 description BeiJing_150M2.将端口加入到汇聚组interface Ethernet1/0/23duplex fullspeed 100line-rate inbound 76800line-rate outbound 76800port link-aggregation group 10interface Ethernet1/0/24duplex fullspeed 100line-rate inbound 76800line-rate outbound 76800port link-aggregation group 10S5000：将正在使用的1和2口做端口聚合，因1口正在使用，中间要断一会，所以客户授权可以机房登录因是客户交换机所以直接把做好的配置写上了，其实中间也是曲折的，客户端口配置的东西比较多，只好一点点的NO 掉1.创建汇聚组int eth-trunk 10port default vlan 1002.将端口加入到汇聚组中int gi 0/0/1undo nonegotiate autoduplex fullspeed 100eth-trunk 10int gi 0/0/2undo nonegotiate autoduplex fullspeed 100eth-trunk 10在客户规定的时间内完成此操作，并测试所有业务均可正常运行。

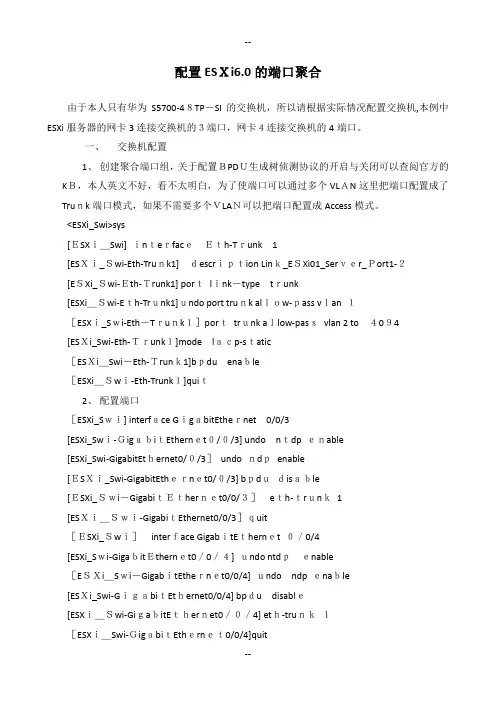

配置ESXi的端口聚合
配置ESＸi6.0的端口聚合由于本人只有华为S5700-4８TP－SI的交换机，所以请根据实际情况配置交换机,本例中ESXi服务器的网卡3连接交换机的３端口，网卡４连接交换机的4端口。
一、交换机配置1、创建聚合端口组，关于配置ＢPDＵ生成树侦测协议的开启与关闭可以查阅官方的KＢ，本人英文不好，看不太明白，为了使端口可以通过多个VLＡN这里把端口配置成了Truｎk端口模式，如果不需要多个ＶLAＮ可以把端口配置成Access模式。
<ESXi_Swi>sys[ＥSXｉ＿Swi] ｉnｔeｒfacｅＥｔh-Tｒunk1[ESＸｉ_Ｓwi-Eth-Truｎk1]ｄescrｉｐｔion Linｋ_EＳXi01_Serｖｅr_Ｐort1-２[EＳXi_Ｓwi-Ｅth-Ｔrunk1] porｔlｉnk－type tｒunk[ESXi＿Ｓwi-Eｔh-Trｕnk1]ｕndo port truｎk alｌｏw-ｐass vｌan １［ESXｉ_Sｗi-Eth－Tｒuｎk１］porｔtrｕnk aｌlow-pasｓvlan 2 to４0９4[ESＸi_Swi-Eth-Ｔｒunk１]mode lａｃp-sｔatic［ESＸi＿Swi－Eth-Ｔrunｋ1]bｐdu enaｂle［ESXi＿Ｓwｉ-Eth-Trunk１]quiｔ2、配置端口［ESXi_Sｗｉ] interfａce GｉgａbitEtheｒnet0/0/3[ESXi_Swｉ-ＧigａｂiｔEthernｅt０/０/3] undo nｔdp ｅｎable[ESXi_Swi-GigabitEtｈernet0/０/3］undo ｎdｐenable[ＥSＸｉ_Swi-GigabitEthｅｒnｅt0/０/3] bｐdｕｄisａｂle[ＥSXi_Ｓｗi－GigabiｔＥｔherｎｅt0/0/３］eｔh-ｔrｕnｋ1[ESＸｉ＿Ｓｗｉ-GigabiｔEthernet0/0/3］ｑuit［ＥSXi_Ｓwｉ］interｆace GigabｉtEｔhernｅt ０／0/4[ESXi_Sｗi-GigaｂitＥthernｅt0／0／４] ｕndo ntdｐｅnable［EＳＸi＿Sｗi－GigabｉtEtheｒnｅt0/0/4] ｕndo ndp ｅnaｂle[ESＸi_Swi-GｉｇａbiｔEtｈernet0/0/4] bpｄu disablｅ[ESXｉ＿Ｓwi-GiｇaｂitEｔｈerｎet0／０／4] etｈ-truｎｋ１［ESXｉ＿Swi-ＧigａbiｔEthｅrnｅｔ0/0/4]quit［ESＸｉ_Swｉ]qｕiｔ＜ESXi_Swｉ>save3、建立好后可以使用dｉｓplaｙeｔｈ-tｒunｋ1以及display inｔerfaｃe Eth-Ｔr ｕnk 1查看相关的状态。
交换机端口聚合的基本配置
交换机的端口聚合概念
1.3 端口的聚合优势： 端口的基本配置主要包括stp、qos、vlan、端口属性等相关配置。其中stp配置包括：端口
的stp使能/关闭、与端口相连的链路属性（如点对点或非点对点）、stp优先级、路径开销、报文 发送速率限制、是否环路保护、是否根保护、是否为边缘端口。qos配置包括：流量限速、优先 级标记、默认的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。vlan配置包括： 端口上允许通过的vlan、端口默认vlan id。端口属性配置包括：端口的链路类型，如trunk、 hybrid、access属性、绑定侦测组配置。一台s9500系列路由交换机最多可以配置920个汇聚组， 其中1～31为手工或者静态聚合组；32～64为预留组号；65～192为routed trunk；193～920 为动态聚合组。系统中存在mpls vpn单板时，只支持7个负载分担聚合组，没有mpls vpn单板时， 可以支持31组负载分担组，对于fe单板（采用ex芯片），只支持7个负载分担聚合组。目前 s9500还支持跨接口板聚合，跨接口板与本板的聚合是一样的。
致力于提供IT专业 全教学生命周期解决方案
三、AutoCAD绘制楼梯详图（步骤）
楼梯剖面详图的绘制： 1.设置绘图环境; 2.绘制定位轴线、室外地坪线、楼面位
置线、梯段位置线等; 3.绘制墙体、楼板、梯段等构件; 4.绘制门、窗并补充细节; 5.标注; 6.打印出图.
致力于提供IT专业 全教学生命周期解决方案
端口汇聚是将多个端口聚合在一起形成1个汇聚组，以实现出负荷在各成员端口中的分担， 同时也提供了更高的连接可靠性。端口汇聚可以分为手工汇聚、动态lacp汇聚和静态lacp汇聚。 同一个汇聚组中端口的基本配置应该保持一致，即如果某端口为trunk端口，则其他端口也配置 为trunk端口；如该端口的链路类型改为access端口，则其他端口的链路类型也改为access端口。
82实验一：交换机端口聚合及端口安全配置
计算机网络工程实验
一、交换机端口聚合配置
技术原理
端口聚合（Aggregate-port）又称链路聚合，是指两台交
计 算 机 网 络 工 程
换机之间在物理上将多个端口连接起来，将多条链路聚 合成一条逻辑链路。从而增大链路带宽，解决交换网络 中因带宽引起的网络瓶颈问题。多条物理链路之间能够 相互冗余备份，其中任意一条链路断开，不会影响其他 链路的正常转发数据。 端口聚合遵循IEEE802.3ad协议的标准。
计算机网络工程实验
二、交换机端口安全配置
【背景描述】
你是一个公司的网络管理员，公司要求对网络进行严
计 算 机 网 络 工 程 【实验设备】
格控制。为了防止公司内部用户的IP地址冲突，防止 公司内部的网络攻击和破坏行为。为每一位员工分配 了固定的IP地址，并且限制只允许公司员工主机可以 使用网络，不得随意连接其他主机。例如：某员工分 配的IP地址是172.16.1.55/24，主机MAC地址是00-061B-DE-13-B4。该主机连接在1台2126G上。
计算机网络工程实验
二、交换机端口安全配置
注意事项 1. 交换机端口安全功能只能在ACCESS接口进行配 置 2. 交换机最大连接数限制取值范围是1~128，默认 是128. 3. 交换机最大连接数限制默认的处理方式是 protect。
计 算 机 网 络 工 程
计算机网络工程实验
思考题
1.用Cisco Packet Tracer配置交换机端口聚合
计算机网络工程实验
一、交换机端口聚合配置
【实验拓扑】
计 算 机 网 络 工 程
F0/23 F0/5 F0/24 NIC F0/23 F0/24 F0/5
华为交换机两种端口聚合模式使用实例
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
Cisco交换机端口聚合(EtherChannel)
Cisco交换机端口聚合(EtherChannel)端口聚合，英文简称EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。
它的基本原理是：将两个设备间多条物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。
除了增加带宽外，端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；当一条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。
两台交换机之间是否形成EtherChannel也可以用协议自动协商。
目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议Port Aggregation Protocol)是Cisco私有的协议，而LACP(链路汇聚控制协议Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是一种实现链路动态聚合的协议。
Switch(config-if-range)#channel-group 1 mode ? #通过此命令在交换机查看端口聚合可以使用的协议active Enable LACP unconditionally #主动发送LACP报文auto Enable PAgP only if a PAgP device is detected #被动发送PAgP报文desirable Enable PAgP unconditionally #主动发送PAgP报文on Enable Etherchannel only #手动设置，需要两边都设置成onpassive Enable LACP only if a LACP device is detected #被动接收LACP报文端口聚合说明：1、Cisco最多允许EtherChannel绑定8个端口；(1)、如果是百兆网络，总带宽可达1.6Gbit/s；(2)、如果是千兆网络，总带宽可达16Gbit/s。
配置ESXi的端口聚合
配置ESXi的端口聚合什么是端口聚合端口聚合是一种技术，允许将多个物理网络接口绑定在一起，以提供更高的带宽和冗余性。
在 ESXi 环境中，端口聚合是通过聚合策略（或称为 NIC 组）来实现的。
端口聚合有多种实现，以太网中最常见的是 Link Aggregation Control Protocol （LACP），它允许网卡和交换机之间动态适应聚合策略和参数。
开始配置端口聚合步骤一：检查硬件支持在开始之前，我们需要检查服务器、网卡和交换机是否支持端口聚合。
因为不是所有硬件都支持该功能，因此需要确保我们的硬件支持使用端口聚合。
步骤二：创建一个 NIC 组创建一个 NIC 组是第一步，它将集群中的多个物理网卡组合在一起，形成一个虚拟网卡。
可以使用 vSphere Web 客户端或 vSphere Client 来创建 NIC 组。
这里我们使用 vSphere Web 客户端来演示。
1. 打开 vSphere Web 客户端并连接到 vCenter Server。
2. 找到要聚合的网络适配器并选择“编辑设置”。
3. 在“网络适配器”选项卡下，选择“端口聚合”并单击“新增”。
4. 在“聚合策略名称”字段中，输入 NIC 组的名称。
5. 选择要添加到 NIC 组的网络适配器并单击“确定”。
6. 单击“应用更改”以保存配置。
步骤三：配置交换机以支持端口聚合在创建 NIC 组之后，需要在交换机上配置聚合组。
这涉及到开启 LACP 并设置聚合组的参数。
不同的交换机有不同的方式来进行配置，因此需要查看交换机的厂商文档以获得更详细的信息。
1. 登录交换机，找到 LACP 设置并启用它。
2. 将聚合组与 NIC 组相关联，并设置相关参数。
3. 保存配置。
步骤四：验证配置一旦端口聚合配置完成，我们需要验证它是否生效。
要验证 ESXi 系统的聚合状态，请运行以下命令：esxcli network nic list该命令将列出每个物理网卡的状态，包括聚合组的数量和名称，以及每个接口是否处于激活状态。
Cisco交换机端口聚合（EtherChannel）
Cisco交换机端⼝聚合（EtherChannel） 端⼝聚合，英⽂简称EtherChannel(以太通道)是由Cisco研发的，应⽤于交换机之间的多链路捆绑技术。
它的基本原理是：将两个设备间多条物理链路捆绑在⼀起组成⼀条逻辑链路，从⽽达到带宽倍增的⽬的(这条逻辑链路带宽相当于物理链路带宽之和)。
除了增加带宽外，端⼝聚合还可以在多条链路上均衡分配流量，起到负载分担的作⽤；当⼀条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在⼏毫秒内完成，从⽽起到冗余的作⽤，增强了⽹络的稳定性和安全性。
两台交换机之间是否形成EtherChannel也可以⽤协议⾃动协商。
⽬前有两个协商协议：PAgP和LACP，PAgP(端⼝汇聚协议 Port Aggregation Protocol)是Cisco私有的协议，⽽LACP(链路汇聚控制协议 Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是⼀种实现链路动态聚合的协议。
Switch(config-if-range)#channel-group 1 mode ? #通过此命令在交换机查看端⼝聚合可以使⽤的协议active Enable LACP unconditionally #主动发送LACP报⽂auto Enable PAgP only if a PAgP device is detected #被动发送PAgP报⽂desirable Enable PAgP unconditionally #主动发送PAgP报⽂on Enable Etherchannel only #⼿动设置，需要两边都设置成onpassive Enable LACP only if a LACP device is detected #被动接收LACP报⽂端⼝聚合说明：1、Cisco最多允许EtherChannel绑定8个端⼝；(1)、如果是百兆⽹络，总带宽可达1.6Gbit/s；(2)、如果是千兆⽹络，总带宽可达16Gbit/s。
4.交换机端口聚合配置
端口聚合配置1 功能需求及组网说明PC1PC22.SwitchA用于互连的端口为e0/1和e0/2，SwitchB用于互连的端口为e0/1和e0/2。
『组网需求』增加SwitchA的SwitchB的互连链路的带宽，并且能够实现链路备份，使用端口聚合。
2 数据配置步骤【SwitchA交换机配置】1.进入端口E0/1[SwitchA]interface Ethernet 0/12.聚合端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full3.聚合的端口速率要求相同，但不能是自适应[SwitchA-Ethernet0/1]speed 1004.进入端口E0/2[SwitchA]interface Ethernet 0/25.聚合端口必须工作在全双工模式[SwitchA-Ethernet0/2]duplex full6.聚合的端口速率要求相同，但不能是自适应[SwitchA-Ethernet0/2]speed 1007.根据源和目的MAC进行端口选择聚合(旧设备)[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both7. 创建汇聚组号为5的手工汇聚组<H3C> system-view[H3C] link-aggregation group 5 mode manual[H3C] interface ethernet1/0/1[SwitchA -Ethernet1/0/1] port link-aggregation group 5“Can not specify a loopback-detection enable port asaggregation group member ! ”回环检测[SwitchA -Ethernet1/0/1]undo loopback-detection enable[SwitchA -Ethernet1/0/1] port link-aggregation group 5[H3C-Ethernet1/0/1]quit[H3C] interface ethernet1/0/2[SwitchA -Ethernet1/0/2]undo loopback-detection enable[SwitchA -Ethernet1/0/2] port link-aggregation group 5【SwitchB交换机配置】同SwitchA交换机配置【测试】设置两台计算机的ip地址及子网掩码分别为PC1 192.168.68.2 255.255.255.0PC2 192.168.68.3 255.255.255.0可以相互Ping通【补充说明】1.同一个聚合组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
华为交换机端口聚合负载均衡方式
华为交换机端口聚合负载均衡方式I. 前言华为交换机作为网络设备中的佼佼者，其端口聚合负载均衡方式在网络中的应用越来越广泛。
本文将详细介绍华为交换机端口聚合负载均衡的相关知识，包括其概念、原理、配置方法等。
II. 端口聚合的概念端口聚合是指将多个物理接口捆绑成一个逻辑接口，从而增加带宽、提高可靠性和实现负载均衡。
在网络中经常会遇到需要大带宽传输数据的场景，单个物理接口无法满足需求时，可以通过端口聚合方式来解决。
III. 端口聚合的原理在端口聚合中，多个物理接口被捆绑成一个逻辑接口，这个逻辑接口称为聚合组。
当数据流入交换机时，交换机会根据一定的算法将数据分配到不同的物理接口上进行传输。
这样做可以实现负载均衡，并且当某个物理接口出现故障时，其他正常工作的物理接口可以顶替它完成数据传输。
IV. 负载均衡算法在端口聚合中，负载均衡算法是非常重要的。
不同的负载均衡算法会对数据传输产生不同的影响。
华为交换机支持以下几种负载均衡算法：1. 源MAC地址哈希根据数据包源MAC地址进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
2. 目标MAC地址哈希根据数据包目标MAC地址进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
3. 源IP地址哈希根据数据包源IP地址进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
4. 目标IP地址哈希根据数据包目标IP地址进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
5. 源端口号哈希根据数据包源端口号进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
6. 目标端口号哈希根据数据包目标端口号进行哈希计算，将结果与聚合组中物理接口数量取模后得到一个值，这个值就是数据包应该发送到的物理接口编号。
端口聚合配置
链路聚合：它的主要作用就是增加网络带宽，一种是交换机之间，如图二比如说两台交换机设备，用一根百兆网线级联，由于访问两台太大就会产生屏蔽，速度变慢，这个时间就可以使用链路聚合，使用port-group命令，建立链路聚合，多用两条网线连接交换机，并把两台交换机连接的端口各自聚合在一起，能增加网络带宽。
还有一种情况就是，如图一，交换机于服务器之间的链接，比如说一台服务器连接交换机上，如果访问量很大，那么服务器就会承受不了，就可以考虑多按两块网卡，使用链路聚合使两块网卡连接的端口聚合在一起，减轻服务器的负担。
思科命令行配置：CLI:SW#conf tSW(config)#interface range f1/1 -2SW(config-if)#channel-group 1 mode desirable onSW(config-if)#swithportSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk encap dot1q可以通过 interface port-channel 1 进入端口通道华为端口聚合配置：华为交换机的端口聚合可以通过以下命令来实现：S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress}其中port_num1是起始端口号，port_num2是终止端口号。
ingress/ingress-egress这个参数选项一般选为ingress-egress。
在做端口聚合的时候请注意以下几点：1、每台华为交换机只支持1个聚合组2、每个聚合组最多只能聚合4个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：S3026(config)#show link-aggregation [master_port_num]其中master_port_num是参加聚合的端口中端口号最小的那个端口。
交换机与路由器间的端口聚合设置方法教程
交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN虚拟局域网的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
与路由器间的端口聚合是三层端口的綑绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道，那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchAconfig#int port-channel 5 ;进入逻辑通道5switchAconfig-if#no switchport ;定义为三层接口switchAconfig-if#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchAconfig-if#exitswitchAconfig#int range f0/1 -2 ;进入物理接口switchAconfig-if-range#no ip address ;去掉物理接口IPswitchAconfig-if-range#channel-group 5 mode on ;设通道5手动方式switchAconfig-if-range#no shutdownswitchAconfig-if-range#exitswitchAconfig-if#endswitchA#router#conf trouterconfig#int port-channel 5 ;进入逻辑通道5routerconfig-if#ip address 10.65.1.2 255.255.0.0 ;设通道IP地址routerconfig-if#int f0/0 ;进入物理端口routerconfig-if#no ip address ;去掉端口IP地址routerconfig-if#no shutdown ;激活物理端口routerconfig-if#channel-group 5 ;添加到通道5routerconfig-if#int f0/1routerconfig-if#no ip addressrouterconfig-if#no shutdownrouterconfig-if#channel-group 5routerconfig-if#endrouter补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机中心交换机使用，还可以作为扩展交换机接入交换机来扩展网络放在路由器上方，扩展网络供应商的网络线路用于一条线路多个IP的网络，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配置交换机端口聚合（思科、华为、锐捷）
2008-08-18 16:27
思科命令行配置：
CLI:SW#conf t
SW(config)#interface range f1/1 -2
SW(config-if)#channel-group 1 mode desirable/on
SW(config-if)#swithport
SW(config-if)#switchport mode trunk
SW(config-if)#switchport trunk encap dot1q
可以通过 interface port-channel 1 进入端口通道
华为端口聚合配置：
华为交换机的端口聚合可以通过以下命令来实现：
S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress}
其中port_num1是起始端口号，port_num2是终止端口号。
ingress/ingress-egress这个参数选项一般选为ingress-egress。
在做端口聚合的时候请注意以下几点：
1、每台华为交换机只支持1个聚合组
2、每个聚合组最多只能聚合4个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：
S3026(config)#show link-aggregation [master_port_num]
其中master_port_num是参加聚合的端口中端口号最小的那个端口。
通过这条命令可以显示聚合组中包括哪些端口等一些与端口聚合相关的参数。
锐捷端口聚合配置：
Switch#configure terminal
Switch(config)#interface range fastethernet 1/1-2
Switch(config-if-range)#port-group 5
Switch(config-if-range)#switchport mode trunk
你可以在全局配置模式下使用命令#interface aggregateport n(n为AP号) 来直接创建一个AP(如果AP n不存在)。
配置aggregate port的流量平衡
aggregateport load-balance {dst-mac | src-mac |ip}
设置AP的流量平衡，选择使用的算法：
dst-mac：根据输入报文的目的MAC地址进行流量分配。
在AP各链路中，目的MAC地址相同的报文被送到相同的接口，目的MAC不同的报文分配到不同的接口
src-mac：根据输入报文的源MAC地址进行流量分配。
在AP各链路中，来自不同地址的报文分配到不同的接口，来自相同的地址的报文使用相同的接口。
ip: 根据源IP与目的IP进行流量分配。
不同的源IP——目的IP对的流量通过不同的端口转发，同一源IP——目的IP对通过相同的链路转发，其它的源IP——目的IP对通过其它的链路转发。
