链轮标准尺寸参数
链轮规格型号尺寸大全【一览表】
下面是常用链轮的型号尺寸表，一起来看看吧：注：表中单排指单排链轮，多排指多排链轮。
扩展资料：链轮计算公式：一、链轮的齿数Z是根据传动比ι进行计算得来的：ι=n1/n2=Z2/Z1式中：n1：小链轮转速n2：大链轮转速Z1：小链轮齿数Z2：大链轮齿数二、链轮的分度圆直径DD=P/[sin(180度/Z)] 。
结构设计：1、链轮的齿形链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。
它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。
齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。
2、链轮结构4种常用的链轮结构。
小直径链轮一般做成整体式。
中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造。
例如C45，不锈钢等材料。
维护保养：1、链轮的松紧度要适宜，太紧了会增加功率消耗，轴承容易磨损；太松了链轮容易跳动和脱链。
链轮的松紧程度为：从链轮的中部提起或压下，约为两链轮中心距的2%－3%。
2、链轮装在轴上应没有摆动和歪斜。
在同一传动组件中两个链轮的端面应位于同一平面内，链轮中心距在0.5米以下时，可以偏差1毫米；链轮中心距在0.5米以上的时候，可以偏差2毫米。
但不可以有摩擦链轮齿侧面现象，如果两轮偏移过大容易产生脱链和加速磨损。
在更换链轮时必须注意检查和调整偏移量。
3、链轮磨损严重后，应同时更换新链轮和新链轮，以保证良好的啮合。
不能只单独更换新链轮或新链轮。
否则会造成啮合不好加速新链轮或新链轮的磨损。
链轮齿面磨损到一定程度后应及时翻面使用（指可调面使用的链轮），以延长使用时间。
4、新链轮过长或经使用后伸长，难以调整，可看情况拆去链节，但必须为偶数。
17齿链轮标准尺寸参数
17齿链轮标准尺寸参数
17齿链轮的标准尺寸参数主要包括链节距P、滚子直径d1、行距Pt 和齿数Z。
其中，链节距P是链轮的一个重要参数，它决定了链条的运行节奏。
滚子直径d1和行距Pt影响了链轮的承载能力和运行稳定性。
齿数Z则影响了链轮的传动比和扭矩传递能力。
然而，具体的标准尺寸参数会根据链轮的材质、使用环境和设计要求有所不同。
例如，在某些情况下，链轮的齿形、齿高、齿宽等参数也可能需要考虑。
对于17齿链轮，其标准尺寸参数可以根据相关国家标准（如GB1244-85）进行计算。
在计算时，需要结合链条的节距、齿数和滚子直径等因素，以确保链轮能够在节圆附近特定点作为圆心并产生圆弧形转面情况。
需要注意的是，链轮的设计和选用需要根据实际应用场景和需求来进行，例如考虑传动比、承载能力、运行稳定性等因素。
因此，在实际应用中，通常需要根据具体情况进行链轮的尺寸参数选取和设计。
由于链轮的国家标准（GB1244-85）并未规定链轮的具体齿廓，而仅规定了最大和最小齿槽形状及其极限参数，因此具体的标准尺寸参数
需要参考相关设计手册或专业资料进行计算。
此外，常见的齿形是三个圆弧和一条直线。
综上，17齿链轮的标准尺寸参数需要根据具体的设计要求、使用环境和国家标准进行计算，并且需要考虑齿轮的齿形、齿高、齿宽等因素。
在实际应用中，通常需要结合链轮的传动比、承载能力、运行稳定性等因素进行综合分析和设计。
12a链轮标准尺寸与参数
12a链轮标准尺寸与参数1.尺寸参数：
- 链节高度（H）：22.4 mm
- 链节厚度（T）：19.7 mm
- 内链板宽度（B1）：17.4 mm
- 外链板宽度（B2）：18.8 mm
- 锥形宽度（LO）：18.8 mm
- 锥形半径（RO）：33.9 mm
- 锥形夹紧宽度（Lt）：6.2 mm
- 齿宽（F1）：16.8 mm
- 齿孔直径（D2）：18.2 mm
- 齿孔孔径（d）：12.95 mm
-齿孔孔径（d）（螺纹孔）：待补充
- 平行键槽（W）：9.7 mm
- 法兰孔径（U）：36.5 mm
- 法兰孔径（V）：46.5 mm
2.物理性能：
-材质：优质合金钢（如40Cr、45#钢等）
-硬度：HRC45-55
-面齿硬度：HRC48-55
-齿廓：正齿廓
-技术要求：均经过热处理、表面淬火等工艺处理
3.安装要求：
-安装方式：通过法兰孔固定在设备轴上
-连接方式：通过螺栓将链轮与轴固定在一起
-精度要求：保持与链条的准同心度，避免偏心现象
-法兰位置：尽量靠近链轮中心
4.应用领域：
-12a链轮适用于各种工业机械设备的传动系统，如输送机、提升机、传送带等。
-根据不同的需求，12a链轮可以搭配不同的链条，以满足不同的负
载和传动方式。
链轮标准尺寸参数

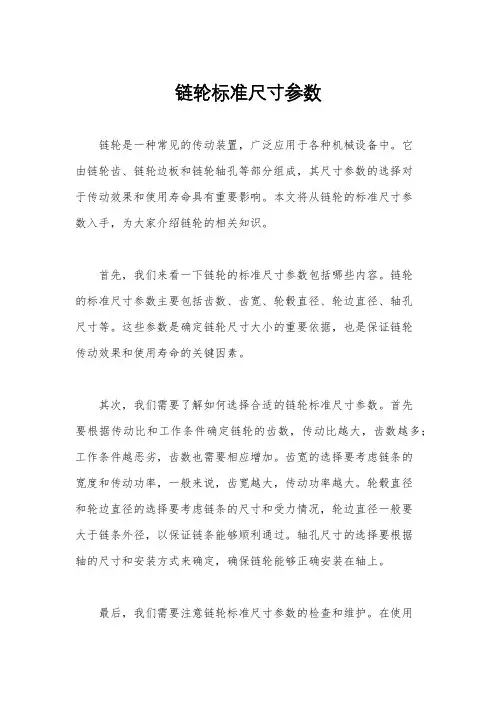

链轮标准尺寸参数链轮是一种常见的传动装置，广泛应用于各种机械设备中。
它由链轮齿、链轮边板和链轮轴孔等部分组成，其尺寸参数的选择对于传动效果和使用寿命具有重要影响。
本文将从链轮的标准尺寸参数入手，为大家介绍链轮的相关知识。
首先，我们来看一下链轮的标准尺寸参数包括哪些内容。
链轮的标准尺寸参数主要包括齿数、齿宽、轮毂直径、轮边直径、轴孔尺寸等。
这些参数是确定链轮尺寸大小的重要依据，也是保证链轮传动效果和使用寿命的关键因素。
其次，我们需要了解如何选择合适的链轮标准尺寸参数。
首先要根据传动比和工作条件确定链轮的齿数，传动比越大，齿数越多；工作条件越恶劣，齿数也需要相应增加。
齿宽的选择要考虑链条的宽度和传动功率，一般来说，齿宽越大，传动功率越大。
轮毂直径和轮边直径的选择要考虑链条的尺寸和受力情况，轮边直径一般要大于链条外径，以保证链条能够顺利通过。
轴孔尺寸的选择要根据轴的尺寸和安装方式来确定，确保链轮能够正确安装在轴上。
最后，我们需要注意链轮标准尺寸参数的检查和维护。
在使用链轮的过程中，要定期检查链轮的尺寸参数是否符合要求，特别是齿面磨损和变形情况。
一旦发现问题，要及时进行修理或更换，以免影响传动效果和使用寿命。
总的来说，链轮的标准尺寸参数对于传动效果和使用寿命具有重要影响，选择合适的尺寸参数对于提高传动效率、延长使用寿命非常重要。
因此，在选择和使用链轮时，一定要充分考虑其标准尺寸参数，确保其能够正常工作并具有较长的使用寿命。
结语。
通过本文的介绍，相信大家对链轮的标准尺寸参数有了更深入的了解。
在选择和使用链轮时，一定要根据实际情况选择合适的尺寸参数，并且定期进行检查和维护，以保证其正常工作和延长使用寿命。
希望本文能够对大家有所帮助，谢谢阅读！。
链轮标准尺寸参数
矿用链轮标准尺寸参数应当符合GB/T 24503-2009标准，矿用链轮链窝是链轮设计、加工制造及检测的关键部位,直接影响链轮与圆环链啮合时的接触、传递动力和链条振动情况，山东金鑫链条厂矿用链轮标准尺寸参数借助三维激光扫描仪获取链轮的检测模型及利用反求工程专用软件,提出两种有效的检测方法.检测结果证实,链窝的各关键尺寸均符合加工要求,采用数控加工链轮的方法提高了传动效率和链轮的使用寿命。
矿用链轮标准尺寸参数型号：04C 05B 06B 06C 08A 08B 10A 10B 12A 12B 16A 16B 20A 20B 24A 24B 28A 28B 32A 32B 40A 40B 48A 48B 56B 64B 72B 节距6 8 9.525 12.7 15.875 19.05 25.4 31.5 38.1 44.45 50.8 63.5 76.2 88.9 101.6 114.3 双节距208A 208B 210A 210B 212B 212A 216A 216B 216AH220A 220B 224A 224B 228B 232B 2040 2050 2060 2080 2080H 2100 2120
矿用圆环链条与驱动链轮的啮合传动是矿用刮板输送机输运机构的核心,对刮板输送机的运行效率、使用寿命有重要影响。
在刮板输送机走向重型化的趋势下,驱动链轮因过度磨损导致失效已成为刮板输送机的主要故障之一,因此借助试验手段对圆环链与驱动链轮啮合接触与磨损机理进行研究,对减缓链轮磨损、提高刮板输送机运行效率和使用寿命有重要意义。
链轮标准尺寸参数
链轮标准尺寸参数
链轮标准尺寸参数是机械工程中重要的基础数据，为了保证链轮拟使用准确无误，避免出现装配问题等差错，必须要熟悉和掌握相关标准尺寸参数。
一般链轮标准尺寸参数由节距、牙型、节圆、型钢厚度等决定，节距也就是牙
间距，一般常用的有：6.35mm、9.525mm、12.7mm、19.05mm、25.4mm等；牙型以
中国标准为准，常见牙型有A马达轴牙、雅可比牙、XH雅可比牙座、H泰松牙座；节圆是指链轮中发挥作用的牙槽，节圆的标准尺寸严格遵守中国标准，详细的尺寸依据链轮的规格而定；型钢厚度指的是链轮的型钢材料厚度，一般常见的型钢厚度有：1.6mm、2.5mm、3.0mm、4.0mm等。
使用链轮时，应根据实际的使用情景，确定精确的标准尺寸参数，如牙槽精度、节距、型钢厚度等，这些标准尺寸参数均与链轮使用时的性能能有关，链轮如何精确适配各个部位，是把握链轮性能的关键，这就要求人们要掌握链轮标准尺寸参数。
只有合理把握链轮标准尺寸参数，保证每一次配置契合实际情况，才能达到最优的使用效果。
10b链轮尺寸规格参数
10b链轮尺寸规格参数链轮是机械传动中常见的零件，用于连接链条和轴，传递动力。
其中，10b链轮是一种标准型号的链轮，其尺寸规格参数对于机械设计和选型具有重要意义。
一、链轮基本概述链轮由齿轮和链条组成，通过链条的齿与齿轮的齿咬合，实现动力传递。
10b链轮是一种采用10b型链条的链轮，其链条宽度为15.88mm，链节高度为9.65mm，链条内宽为8.51mm。
二、链轮齿数和模数的关系链轮的齿数和模数是链轮尺寸规格参数中的重要指标。
齿数决定了链轮的传动比，模数则决定了链轮的几何形状和尺寸。
一般情况下，链轮的齿数越多，传动比越大；模数越大，链轮的尺寸越大。
根据实际需求和设计要求，可以选择不同齿数和模数的10b链轮。
三、链轮的材质和硬度要求链轮通常采用优质合金钢材料制造，以保证其强度和耐磨性。
常见的链轮材质有45#钢、40Cr钢等。
链轮的硬度要求一般为HRC45-55，以保证链轮在工作过程中的耐磨和传动效率。
四、链轮的加工精度和表面处理链轮的加工精度直接影响其传动精度和工作平稳性。
一般情况下，链轮的齿形误差应控制在0.05mm以内，轴孔的偏心度应控制在0.05mm以内。
此外，链轮的表面还需要进行热处理或镀锌等表面处理，以提高其耐腐蚀性和表面硬度。
五、链轮的安装和维护在安装链轮时，应先将链条穿过链轮，并保证链轮与轴之间的配合间隙不超过0.05mm。
同时，在使用过程中，要定期对链轮进行润滑和维护，以延长其使用寿命和保证传动效率。
六、链轮的应用领域10b链轮广泛应用于各种机械设备和传动系统中，如冶金、矿山、化工、建筑、食品等行业。
它可以用于传递中小功率的旋转运动，具有结构简单、传动效率高、可靠性好等特点。
七、链轮的选型和订购在选型和订购10b链轮时，需要根据实际需求和设计要求，考虑传动比、载荷、转速等因素，选择合适的链轮型号和尺寸。
此外，还需要选择正规的供应商，确保链轮的质量和售后服务。
八、链轮的优缺点10b链轮作为一种常见的传动装置，具有以下优点：传动效率高、结构简单、功率传递平稳、可靠性好。
标准链轮尺寸表
标准链轮尺寸表
标准链轮尺寸表包含以下参数：
1.链轮型号：包括04C、05B、06B、06C、08A、08B、10A、10B、12A、12B、16A、16B、20A、20B、24A、24B、28A、28B、32A和32B等。
2.节距p：链轮的节距是链条滚子之间的中心距离，单位为英寸。
常见的节距有7.9、9.5、10.3、15.875等。
3.齿数z：链轮的齿数是链轮上滚子的数量，单位为个。
4.滚子直径d：滚子的直径决定了链轮的承载能力和使用寿命。
常见的滚子直径有6.35、9.525、10.16、12.7、1
5.875等。
5.节圆直径D：节圆直径是链轮上滚子外圆的直径，等于链轮外径减去两倍的滚子厚度。
6.齿顶圆直径De：齿顶圆直径是指链轮上齿面顶点处的圆直径，等于链轮外径加上两倍的齿高。
7.齿根圆直径Di：齿根圆直径是指链轮上齿根处的圆直径，等于链轮外径减去两倍的齿高。
8.链轮厚度t：链轮厚度是指链轮的宽度，等于两倍的齿高。
这些参数共同决定了链轮的性能和尺寸，不同的型号和参数适用于不同的场合和需求。
在实际应用中，应该根据具体的工作环境和条件选择合适的链轮型号和参数。
链轮标准尺寸参数
●标准链轮的尺寸P：节距，R：滚子直径，N：链轮的齿数◎节距直径PCD = P/(sin180°/N)◎外径OD = P/(0.6+cot180°/N)链轮设计涉及的重要参数：p链条节距z链轮齿数d1链条滚子直径链轮齿数选用的一般原则：19齿或以上，一般用于中高转速、正常工作条件下运行的主动链轮。
17齿，只用于小节距主动链轮。
23齿或多过23齿，推荐用于有冲击的情况。
当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
链轮齿数一般选用奇数齿。
（另，sw零件库中可调出ISO标准的链轮，方便设计）链轮参数的计算公式如下：分度圆直径:d=p/sin180°/z p=节距可查表z=齿数齿顶圆(外径):D=p×(0.54+cot180°/z)链轮参数怎么计算，链轮标准尺寸参数表常用链轮节距：3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分4分5分6分分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1dmin=d+（1-1.6/z）p-d1齿根圆直径：df=d-d1注：p链条节距z链轮齿数d1链条滚子直径最简单的算法就是{？分}=分度圆直径除与{齿数+2}链轮的基本参数及主要尺寸：链轮的基本参数是陪用链条的节距p，套筒的最大外径d1，排距pt 以及齿数z。
链轮的主要尺寸及计算公式见下表。
链轮毂孔的最大许用直径见表。
以上就是关于链轮参数怎么计算的解答，在链轮标准尺寸参数表中可以发现GB/T10855-2016标准中主要提到了两个链号，4.762mm与9.525mm。
矿用与焊接等其他方面对链轮的尺寸也是有相关标准的。
链轮节距标准尺寸表
链轮节距标准尺寸表链轮节距是指链轮上相邻齿之间的距离，它会影响链条的选用和传动效果。
根据不同的链轮尺寸和型号，链轮节距标准尺寸也有所不同。
以下是一些常见链轮节距标准尺寸表的示例：注：下述表格中的数据仅供参考，具体的链轮节距标准尺寸应根据具体的链轮尺寸和型号进行确认。
1. ANSI（美国国家标准协会）标准链轮节距表----------------------------------------------------------------------链号齿数节距（mm）----------------------------------------------------------------------25 9 6.3535 11 9.52540 13 12.741 13 12.750 15 15.87560 18 19.05----------------------------------------------------------------------2. ISO（国际标准化组织）标准链轮节距表----------------------------------------------------------------------链号齿数节距（mm）----------------------------------------------------------------------04 10 605 14 806 18 9.52508 32 12.710 40 15.87512 50 19.05----------------------------------------------------------------------3. DIN（德国工业标准）标准链轮节距表----------------------------------------------------------------------链号齿数节距（mm）----------------------------------------------------------------------08 20 6.3510 25 7.9512 30 9.52516 40 12.720 50 15.87524 60 19.05----------------------------------------------------------------------请注意，上述尺寸表中的数据是一些常见的链轮节距标准，不同尺寸和类型的链轮可能会有其他节距标准。
