国家电网继电保护柜屏制造规范

合集下载

国家电网继电保护柜、屏制造规范

国家电网继电保护柜、屏制造规范

国家电网继电保护柜、屏制造规范1.继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T720-2000《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用范围1.3.1.4.2200mm,,玻家(以(钥匙有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

1.5.距为固定的小封板,下面为一块可快速拆卸的侧门,侧门板尺寸为1910×516mm,在门板上方有两只侧门锁。

侧门锁不能凸出框架平面,侧门与柜体用4mm2透明导线可靠连接。

以上要求具体尺寸见附图1-2。

1.6.屏柜后面要求屏柜上部为60mm高的不锈钢拉丝门楣,用三只M4螺丝固定在柜体上。

门楣下面是一只安装小型断路器的安装盒,外面装有防尘封板。

封板上针对每个断路器开好相应的孔,在断路器上方装有标签框。

后门为双开门,门锁装于后右门,型号同大门锁。

门锁最上边距离屏柜底面高1140mm。

在左右后门下部设有通风孔,内侧装有滤网。

后门与柜体用4 mm2透明导线可靠连接。

以上要求具体尺寸见附图1-3。

附图1-31.7.屏柜顶部要求屏柜顶部设有通风孔,通风孔上部装有防尘罩(可拆卸),通风孔内侧装有滤网(可拆卸)。

柜顶安装有15组小母线端子,满足安装15根小母线的要求。

小母线中心离柜顶距离为52mm。

在每排1-4。

1.8.屏柜底部应设有截面不小于100mm2的铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与屏柜底部的接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与屏柜的室内等电位接地心距为1.9.置尺寸见附图1-61.10与失灵1.11。

继电保护柜、屏制造规范

继电保护柜、屏制造规范

继电保护屏柜及端子箱加工制造标准1. 继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用范围本标准适用于继电保护屏柜加工。

为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。

1.3.屏柜参数屏柜尺寸:2260×800×900(高×宽×深)mm,柜净高2200mm,门楣高60mm。

屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。

静电喷涂。

屏柜结构:门板内嵌式钢结构柜。

防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm。

1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。

柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。

玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。

大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。

在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。

在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

附图1-1附图1-21.5.屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。

系统继电保护组屏原则

系统继电保护组屏原则

系统继电保护组屏(柜)方案1 线路保护1.1 500kV线路保护1.1.1 组屏(柜)原则(1)每回500kV线路配置2面保护屏(柜),双重化配置的双套保护分别安装在2面保护屏(柜)内。

每面保护屏(柜)包含1套线路主、后备保护装置,1套过电压保护及远跳保护装置。

(2)主保护宜与后备保护一体,当主保护装置不含完整后备保护功能时,需配置单独的后备保护装置,但由主保护厂家负责组屏(柜)。

1.1.2 组屏(柜)方案(1)线路保护屏(柜)1:线路保护1+(过电压保护及远跳保护1);(2)线路保护屏(柜)2:线路保护2+(过电压保护及远跳保护2)。

注:括号内的装置可根据电网具体情况选配。

1.2 220kV线路保护1.2.1 组屏(柜)原则每回220kV线路配置2面保护屏(柜),双重化配置的双套保护分别安装在2面保护屏(柜)内。

每面保护屏(柜)包含1套线路主、后备保护及重合闸装置、1台分相操作箱、1台电压切换箱(如果操作箱具有电压切换功能,则取消此电压切换箱)。

1.2.2 组屏(柜)方案(1)线路保护屏(柜)1:线路保护、重合闸1+电压切换装置1+分相操作箱1;(2)线路保护屏(柜)2:线路保护、重合闸2+电压切换装置2(+分相操作箱2)。

若采用电力载波闭锁式纵联保护,则屏(柜)内还需配置1台收发信机;如果采用光纤距离(方向)保护,若光纤距离(方向)保护无自带数字接口,则屏(柜)内还需配置1台保护数字接口装置。

1.3 保护与通信设备的连接1.3.1光缆连接要求(1)在继电器室和通信机房均设保护专用的光配线柜,光配线柜的容量、数量宜按变电站远景规模配置。

(2)继电器室光配线柜至通信机房光配线柜采用3条(2用1备)单模光缆,每条光缆纤芯数量宜按变电站远景规模配置。

(3)继电器室光配线柜至保护屏(柜)、通信机房光配线柜至保护通信接口屏(柜)均应采用尾缆连接。

1.3.2 保护通信接口屏(柜)(1)使用复用数字通道时,采用能满足ITU G.703标准的2Mbit/s数字接口装置。

继电保护屏通用技术规范

继电保护屏通用技术规范

继电保护屏通用技术规范本规范对应的专用技术规范目录继电保护屏采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分,项目单位应填写专用部分“表7 项目单位技术差异表”,并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:改动通用部分条款及专用部分固化的参数;项目单位要求值超出标准技术参数值范围;根据实际使用条件,需要变更海拔高度、耐受地震能力、环境温度等要求。

经招标文件审查会同意后,对专用部分的修改形成“项目单位技术差异表”,放入专用部分表7中,随招标文件同时发出并视为有效,否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时,以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时,如有偏差除填写“表8 投标人技术偏差表”外,必要时应提供证明参数优于招标人要求的相关试验报告。

5、有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的“项目单位技术差异表”明确表示。

6、对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

7、技术规范范本的页面、标题等均为统一格式,不得随意更改。

目录1 总则------------------------------------------------------------------------------ 52 技术要求-------------------------------------------------------------------------- 5 2.1 引用标准------------------------------------------------------------------------ 5 2.2 系统构成------------------------------------------------------------------------ 6 2.3 系统功能------------------------------------------------------------------------ 6 2.4 性能指标------------------------------------------------------------------------ 62.5 其它要求------------------------------------------------------------------------ 73 试验------------------------------------------------------------------------------ 74 包装和运输------------------------------------------------------------------------ 75 铭牌和标志------------------------------------------------------------------------ 86 技术服务、设计联络、工厂检验和监造、工厂(现场)验收 ------------------------------ 8 6.1 技术服务------------------------------------------------------------------------ 8 6.2 设计联络会---------------------------------------------------------------------- 8 6.3 工厂检验和监造------------------------------------------------------------------ 9 6.4 工厂(现场)验收---------------------------------------------------------------- 91 总则1.1 本规范书文件提出了对变电站的继电保护屏的功能设计、结构、性能、安装和试验等方面的技术要求。

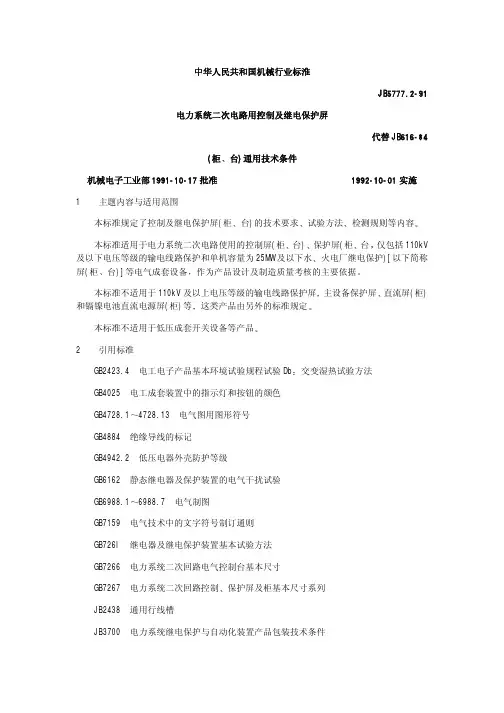

0 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件 JB 5777.2-1991

0 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件 JB 5777.2-1991

2.5
2.5
40
4.0
4.0
50
6.0
6.0
63
6.0
10.0
80
1O.0
16.0
100
16.O
25.0
l40
25.0
35.0
200
50.0
70.0
300
95 0
120.0
45O
l50.0
185.0
注:1)48V 及以下允许采用标称截面为 0.5 1mm2 的导线
5.6 绝缘导线的敷设和连接
5.6.1 导线的排列应横平竖直 布置合理 整齐美观 推荐采用行线槽的配线方法 行 线槽应符合 JB2438 的规定
4.1.5 外磁场感应强度 任一方向不超过 0.5mT
4.1.6 电源频率 不超过 50 lHz
4.1.7 直流电源电压的变化范围 a.额定电压为 220 110V 时 变化范围为 80% 11O%额定值 b.额定电压为 d8V 时 变化范围为 9O% 110%额定值
4.1.8 对使用场所的其他要求 a.使用地点不出现超过 ZBK45020 第 9.4 与 9.5 条规定的严酷等级为 l 级的振动响应量
5.4.7 两带电的导电体之间或带电的导电体与裸露的不带电的导电体之间的距离 应符 合第 5.7 条规定的电气间隙与爬电距离的要求
屏顶安装的小母线 汇流排或不同极的裸露的带电的导电体之间 以及裸露的带电的导 电体与末经绝缘的不带电的导电体之间的电气间隙不小于 l2mm 爬电距离不小于 20mm
5.4.8 电气元件 小母线座 汇流排或端子排均应有符合设计图样规定的文字符号(或编 号 标记)标志 并应清晰 耐久 易于观察
4.1.1 周围环境温度

继电保护屏通用技术规范

继电保护屏通用技术规范

继电保护屏通用技术规范本规范对应的专用技术规范目录序号名称编号1继电保护屏专用技术规范继电保护屏采买标准技术规范使用说明1、本物质采买标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位依据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不可以改正。

3、项目单位应按实质要求填写“项目需求部分”。

如的确需要变动以下部分,项目单位应填写专用部分“表7 项目单位技术差别表” ,并加盖该网、省公司物质部(招投标管理中心)公章,与辅助说明文件随招标计划一同提交至招标文件审察会:变动通用部分条款及专用部分固化的参数;项目单位要求值高出标准技术参数值范围;依据实质使用条件,需要改正海拔高度、耐受地震能力、环境温度等要求。

经招标文件审察会赞同后,对专用部分的改正形成“项目单位技术差别表”,放入专用部分表 7 中,随招标文件同时发出并视为有效,不然将视为无差别。

4、招标人逐项响应技术规范专用部分中“ 1 标准技术参数表”、“ 2 项目需求部分”和“ 3 招标人响应部分”三部分相应内容。

填写招标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标人响应部分的表格。

招标人还应付项目需求部分的“项目单位技术差别表”中给出的参数进行响应。

“项目单位技术差别表”与“标准技术参数表”和“使用条件表”中参数不一样时,以差别表给出的参数为准。

招标人填写技术参数和性能要求响应表时,若有误差除填写“表8 招标人技术误差表”外,必需时应供给证明参数优于招标人要求的有关试验报告。

5、有关污秽、温度、海拔等需要修正的状况由项目单位提出并在专用部分的“项目单位技术差别表”明确表示。

6、对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

7、技术规范范本的页面、标题等均为一致格式,不得任意改正。

目录1 总则 ------------------------------------------------------------------------------ 52 技术要求 -------------------------------------------------------------------------- 5引用标准 ------------------------------------------------------------------------ 5 系统构成 ------------------------------------------------------------------------ 6 系统功能 ------------------------------------------------------------------------ 6 性能指标 ------------------------------------------------------------------------ 6 其余要求 ------------------------------------------------------------------------ 73 试验 ------------------------------------------------------------------------------ 74 包装和运输 ------------------------------------------------------------------------ 75 铭牌和标记 ------------------------------------------------------------------------ 86 技术服务、设计联系、工厂查验和监造、工厂(现场)查收------------------------------ 8技术服务 ------------------------------------------------------------------------ 8 设计联系会 ---------------------------------------------------------------------- 8 工厂查验和监造 ------------------------------------------------------------------ 9 工厂(现场)查收 ---------------------------------------------------------------- 91总则本规范书文件提出了对变电站的继电保护屏的功能设计、构造、性能、安装和试验等方面的技术要求。

国家电网继电保护柜,屏及端子箱制造示范

国家电网继电保护柜,屏及端子箱制造示范

国家电网继电保护柜、屏及端子箱制造规范1. 继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用范围本标准适用于继电保护屏柜加工。

为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。

1.3.屏柜参数屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。

屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。

静电喷涂。

屏柜结构:门板内嵌式钢结构柜。

防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm。

1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。

柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。

玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。

大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。

在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。

在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

附图1-1附图1-21.5.屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。

DL_T 720-2000电力系统继电保护柜、屏通用技术条件

DL_T 720-2000电力系统继电保护柜、屏通用技术条件
GB/T1184—1996 形状和位置公差 未注公差值 GB/T1720—1979 漆膜附着力测定法 GB/T1804—1992 一般公差 线性尺寸的未注公差 GB/T2423.1—1989 电工电子产品基本环境试验规程 试验A:低温试验方法 GB/T2423.2—1989 电工电子产品基本环境试验规程 试验B:高温试验方法 GB/T2423.9—1989 电工电子产品基本环境试验规程 试验Cb:设备用恒定湿热试验方法 GB/T2682—1981 电工成套装置中的指示灯和按钮的颜色 GB/T2887—1989 计算站场地技术要求 GB/T3047.2—1992 高度进制为44.45mm的面板、机架和机柜的基本尺寸系列 GB/T3047.4—1986 高度进制为44.45mm插箱、插件的基本尺寸系列 GB4208—1993 外壳防护等级(IP代码) GB/T4798.2—1996 电工电子产品应用环境条件 运输 GB4884—1985 绝缘导线的标记 GB/T7261—1987 继电器及继电保护装置的基本试验方法 GB/T7267—1987 电力系统二次回路控制、保护屏及柜基本尺寸系列 GB/T11021—1989 电气绝缘的耐热性评定和分级 GB/T13384—1992 机电产品包装通用技术条件 GB14285—1993 继电保护和安全自动装置技术规程 GB/T14537—1993 量度继电器和保护装置的冲击与碰撞试验(idt IEC 60255—21—2:1988) GB16836—1997 量度继电器和保护装置完全设计的一般要求 DL478—1992 静态继电保护及安全自动装置通用技术条件 IEC60255—21—1:1988 Electrical relays-Part21:Vibration,shack,bump and seismictests on measuring relays and protection equipment-section one:Vibration tests C sinusoidal

继电保护屏通用技术规范

继电保护屏通用技术规范

继电保护屏通用技术规范本规范对应的专用技术规范目录序号名称编号1继电保护屏专用技术规范继电保护屏采买标准技术规范使用说明1、本物质采买标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位依据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不可以改正。

3、项目单位应按实质要求填写“项目需求部分”。

如的确需要变动以下部分,项目单位应填写专用部分“表7 项目单位技术差别表” ,并加盖该网、省公司物质部(招投标管理中心)公章,与辅助说明文件随招标计划一同提交至招标文件审察会:变动通用部分条款及专用部分固化的参数;项目单位要求值高出标准技术参数值范围;依据实质使用条件,需要改正海拔高度、耐受地震能力、环境温度等要求。

经招标文件审察会赞同后,对专用部分的改正形成“项目单位技术差别表”,放入专用部分表 7 中,随招标文件同时发出并视为有效,不然将视为无差别。

4、招标人逐项响应技术规范专用部分中“ 1 标准技术参数表”、“ 2 项目需求部分”和“ 3 招标人响应部分”三部分相应内容。

填写招标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标人响应部分的表格。

招标人还应付项目需求部分的“项目单位技术差别表”中给出的参数进行响应。

“项目单位技术差别表”与“标准技术参数表”和“使用条件表”中参数不一样时,以差别表给出的参数为准。

招标人填写技术参数和性能要求响应表时,若有误差除填写“表8 招标人技术误差表”外,必需时应供给证明参数优于招标人要求的有关试验报告。

5、有关污秽、温度、海拔等需要修正的状况由项目单位提出并在专用部分的“项目单位技术差别表”明确表示。

6、对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

7、技术规范范本的页面、标题等均为一致格式,不得任意改正。

目录1 总则 ------------------------------------------------------------------------------ 52 技术要求 -------------------------------------------------------------------------- 5引用标准 ------------------------------------------------------------------------ 5 系统构成 ------------------------------------------------------------------------ 6 系统功能 ------------------------------------------------------------------------ 6 性能指标 ------------------------------------------------------------------------ 6 其余要求 ------------------------------------------------------------------------ 73 试验 ------------------------------------------------------------------------------ 74 包装和运输 ------------------------------------------------------------------------ 75 铭牌和标记 ------------------------------------------------------------------------ 86 技术服务、设计联系、工厂查验和监造、工厂(现场)查收------------------------------ 8技术服务 ------------------------------------------------------------------------ 8 设计联系会 ---------------------------------------------------------------------- 8 工厂查验和监造 ------------------------------------------------------------------ 9 工厂(现场)查收 ---------------------------------------------------------------- 91总则本规范书文件提出了对变电站的继电保护屏的功能设计、构造、性能、安装和试验等方面的技术要求。

国家电网继电保护柜、屏及端子箱制造规范标准[详]

国家电网继电保护柜、屏及端子箱制造规范标准[详]

国家电网继电保护柜、屏及端子箱制造规1. 继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用围本标准适用于继电保护屏柜加工。

为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。

1.3.屏柜参数屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。

屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。

静电喷涂。

屏柜结构:门板嵌式钢结构柜。

防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm。

1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。

柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。

玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。

大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。

在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。

在屏柜的面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

附图1-1附图1-2 1.5.屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。

屏柜工艺标准

屏柜工艺标准

屏柜产品工艺检验标准1范围适用于公司屏柜类电气产品的最终检验。

2引用标准或文件2.1《直流电源系统管理规范》国家电网公司发布2.2《电力工程直流电源设备通用技术条件及安全要求》GB/T 19826-20053使用设备器具及材料卡尺、扳手4操作规程4.1安装要求4.1.1电气元器件的安装要求(1)元器件的型号,规格应与设计要求一致,外观保持完好,附件保留齐全,开关绝缘隔板保留完好;(资料装入资料袋,转序时与屏柜一起交检验科)(2)元器件安装整齐,间距均匀,覆盖住裂缝,整体协调;(如:电源模块,开关等)(3)元器件安装应能方便单独拆装更换,不影响其他电器及导线的固定;(如:电度表,小电源模块等)(4)元器件安装应能方便用户操作使用,检查巡视,抄读数据,满足不停电维护要求。

(如:电度表,ATS开关控制器等)(5)屏柜内安装有装置类设备或其他有接地要求的电器时,无论图纸是否要求,均应可靠接地。

(如:逆变,双投开关等)(6)发热元气件应安装在屏内上方,与周围保持100mm以上距离。

(7)电气元器件接地线不允许跨接,单点不允许出现2根线。

4.1.2端子排的安装要求(1)端子排应无损坏,固定牢固;(2)端子应有序号或编号,端子排应便于更换且接线方便,距离屏底高度应大于350mm;(3)电流回路应经过试验端子或接线盒(电度表),对于电度表的电流线要使用4.0mm线,电压使用2. 5mm线。

(4)接线端子应与导线截面匹配,不应使用小端子配大截面导线。

4.1.3铜排的安装要求(1)铜排的电气间隙不得低于12mm,爬电距离不得小于20mm;(即使带有绝缘套管,亦要求满足此要求。

)(2)铜排应该平直安装,禁止弯曲受力;(3)3根并列铜排上需要接线时,要求从里到外,按阶梯排列,依次变短。

(4)铜排已接线螺栓,长度要求超出螺丝2~3丝。

(露不出螺栓也不合格)(5)铜排螺栓要求长短统一;(6)铜排不预留接线孔;(7)铜牌搭接处安装绝缘护套;(8)屏顶连接铜排,要求安装母排夹。

保护柜技术规范参考

保护柜技术规范参考

国家电网继电保护柜、屏及端子箱制造规范1. 继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用范围本标准适用于继电保护屏柜加工。

为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。

1.3.屏柜参数屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。

屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。

静电喷涂。

屏柜结构:门板内嵌式钢结构柜。

防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm。

1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。

柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。

玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。

大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。

在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。

在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

附图1-1附图1-2 1.5.屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。

关于要求明确制作继电保护屏柜及安全自动装置屏柜的标示牌实施单讲解

关于要求明确制作继电保护屏柜及安全自动装置屏柜的标示牌实施单讲解

云南电力调度中心
通知
关于要求明确制作继电保护屏柜及安全自动装置屏柜的标示牌实施单位的回函
云南省送变电工程公司:
贵公司要求明确制作继电保护屏柜及安全自动装置屏柜标示牌实施单位的函已收到。

我中心印发《云南电网继电保护及安全自动装置屏标识管理规定(试行)》的目的是为了指导和规范云南电网公司继电保护及安全自动装置屏柜的标识工作,避免因标识错误而引发装置误动或拒动事故。

其中第2.3.2条要求:基建施工单位在装置交付生产运行前按本规定要求完成继电保护及安全自动装置屏柜标识。

但根据贵公司上报的屏柜屏头标识,即第4.9条“继电保护屏柜及安全自动装置屏柜的标识牌采用‘电压等级+间隔名称+屏柜(功能)名称’的标识方法,形式为白底红字,其尺寸为800mm*65mm,屏柜前、后均应有标识牌”所指内容,原由各运行单位负责制作,费用已在生产准备金中开支情况。

为避免运行单位与施工单位双方发生争执,根据现状在此明确:为保证保护小室内继电保护屏柜及安全自动装置屏头标
识牌的统一性,由运行单位制作继电保护屏柜及安全自动装置屏头标识牌,屏内压板、空开、转换开关等设备的标识由施工单位负责完成。

请各施工单位和生产运行单位遵此执行。

二〇〇七年六月二十一日
—2 —。

技术要求规范(PMU)

技术要求规范(PMU)

附件1 技术规X1总如此1.1 本规X书适用于某某国泰发电某某相量测量装置〔PMU〕升级改造项目的技术要求。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

它包括系统与其运行参数的设计、设备与其附件的选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。

1.2本卷提出招标方的最低限度的技术要求〔简称技术门槛值〕,并未规定所有的技术要求和适用的标准。

投标方须实质性地响应本卷的技术规定和要求,提供符合引进机型的原先标准和本规X书所列标准的高质量、最新工业标准的产品,以与相应的技术服务。

同时必须满足国家关于产品质量、安全、工业卫生、劳动保护、环保、消防等强制性标准的要求。

投标方不响应本卷中标有“☆〞技术要求,其投标文件可能被拒绝。

投标方对本卷的偏差〔无论多少〕都必须清楚地表示在投标文件中的技术附录B“投标方提出的技术差异表〞中,投标方未在技术附录B中对本招标文件提出偏差,除了招标文件的技术要求有过失外,不管投标方在投标文件的其他任何地方有其他描述,均视为投标方的投标的产品完全满足本招标文件和标准的要求。

在签订合同后,因招标文件所采用的标准和规程等发生变化,招标方有权以书面形式提出补充要求。

在设备投料生产之前,投标方须予以修改。

具体项目由双方共同商定。

但价格不作调整。

假如投标方提出的技术标准与本规X书所列标准不一致时,执行较高标准。

如本卷中涉与有关商务方面的内容与招标文件第一卷“商务局部〞有矛盾时,执行较高的要求。

合同签订后15日内投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方,由招标方确认。

投标方对供货X围内的成套系统设备〔含设备、附件等〕负有全责,包括分包〔或对外采购〕的产品。

分包〔或对外采购〕的主要产品制造商应事先征得招标方的认可。

对于投标方配套的控制装置、仪表设备,应能并负责与招标方的DCS(或ECMS、NCS)系统协调配合,直至接口完备。

国家电网继电保护柜屏制造规范

国家电网继电保护柜屏制造规范

国家电网继电保护柜、屏制造规范1. 继电保护屏柜加工制造标准.引用技术标准:✧DL/T 720-2000 电力系统继电保护柜、屏通用技术条件✧满足国家其它相关规程、规定的要求.适用范围本标准适用于继电保护屏柜加工;为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行;.屏柜参数屏柜尺寸:2260×800×600高×宽×深mm,柜净高2200mm,门楣高60mm;屏柜颜色: GSB05-1426-2001 77 GY09 冰灰桔纹;静电喷涂;屏柜结构:门板内嵌式钢结构柜;防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm;.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上;柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准;玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧以人面对屏柜正面为准,在大门的下部要装有气弹簧缓冲器;大门锁采用MS828型号门锁钥匙通用,门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构;在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志;在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm;大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1;附图1-1附图1-2 .屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母;从屏底面到第一个并柜连接孔的距离为325mm,从第一个并柜连接孔向上1600mm均布两个并柜连接孔,左右并柜连接孔的孔距为576mm;并柜连接孔上都要用专用塑料堵头将其堵上;在屏柜侧面上方有一块用四只螺丝固定的小封板,下面为一块可快速拆卸的侧门,侧门板尺寸为1910×516mm,在门板上方有两只侧门锁;侧门锁不能凸出框架平面, 侧门与柜体用4mm2透明导线可靠连接;以上要求具体尺寸见附图1-2;.屏柜后面要求屏柜上部为60mm高的不锈钢拉丝门楣,用三只M4螺丝固定在柜体上;门楣下面是一只安装小型断路器的安装盒,外面装有防尘封板;封板上针对每个断路器开好相应的孔,在断路器上方装有标签框;后门为双开门,门锁装于后右门,型号同大门锁;门锁最上边距离屏柜底面高1140mm;在左右后门下部设有通风孔,内侧装有滤网;后门与柜体用4 mm2透明导线可靠连接;以上要求具体尺寸见附图1-3;附图1-3.屏柜顶部要求屏柜顶部设有通风孔,通风孔上部装有防尘罩可拆卸,通风孔内侧装有滤网可拆卸;柜顶安装有15组小母线端子,满足安装15根小母线的要求;小母线中心离柜顶距离为52mm;在每排小母线端子内侧各有一排九个穿线孔,穿线孔上装有内径Φ12mm的穿线圈;小母线端子安装在柜顶前后居中位置,左右两排小母线端子间距为500mm;相邻小母线的间距为26mm;在柜顶四角设有M10吊环可拆卸;顶板与柜体用4 mm2透明导线可靠连接;具体顶部尺寸见附图1-4;附图1-4.屏柜底部要求屏柜底部应设有截面不小于100mm2的铜排;屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与屏柜底部的接地铜排相连;接地铜排应用截面不小于50mm2的铜缆与屏柜的室内等电位接地网相连,连接方式采用冷压接;屏柜内的铜排预留6孔20个,均匀附图1-5分布在屏柜底部铜排上; 屏柜底部设有四个16×60长园形安装孔,左右中心距为660mm,前后中心距为508mm;在屏底后部设有四块可拆卸的底板;具体尺寸见附图1-5;.端子排布置要求1.9.1当端子排的数量小于100档时,最高端子离地面1700mm;1.9.2当端子排的数量大于100档时,以距离地面1300mm为基准上下均匀布置,但最高端子距离地面不超过2000mm,最低端子距离地面不低于350mm;1.9.3端子排与保护屏侧面夹角在20°~25°;1.9.4端子排最外侧与保护屏侧面距离不小于50mm,与保护屏后面距离不小于200mm;具体布置尺寸见附图1-6保护屏侧面附图1-6压板相关要求:1.10.1压板布置:压板按每行9个布置,当不足一行时用备用压板补齐;压板按装置成组布置,同一装置先布置出口压板后布置功能压板;1.10.2压板颜色:跳闸出口压板一律采用红色标识;保护功能压板一律采用黄色标识;与失灵回路有关的压板一律采用红色标识;其它压板一律采用浅驼色标识;红色、黄色、浅驼色标识是指压板的连片和旋钮采用红色、黄色、浅驼色,而其底座一律采用浅驼色;1.10.3标签框应设置在压板下方;屏面布置原则1.11.1半层装置居中布置还是靠边布置,不统一要求;1.11.2把手布置在与装置对应的侧板上需增加补板;。

继电保护柜体通用技术规范

继电保护柜体通用技术规范

继电保护柜体通用技术规范本规范对应的专用技术规范目录继电保护柜体采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分,项目单位应填写专用部分“表7 项目单位技术差异表”,并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:改动通用部分条款及专用部分固化的参数;项目单位要求值超出标准技术参数值范围;根据实际使用条件,需要变更海拔高度、耐受地震能力、环境温度等要求。

经招标文件审查会同意后,对专用部分的修改形成“项目单位技术差异表”,放入专用部分表7中,随招标文件同时发出并视为有效,否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时,以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时,如有偏差除填写“表8 投标人技术偏差表”外,必要时应提供证明参数优于招标人要求的相关试验报告。

5、有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的“项目单位技术差异表”明确表示。

6、对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

7、技术规范范本的页面、标题等均为统一格式,不得随意更改。

目录1 总则------------------------------------------------------------------------------ 52 技术要求-------------------------------------------------------------------------- 5 2.1 引用标准------------------------------------------------------------------------ 5 2.2 系统构成------------------------------------------------------------------------ 6 2.3 系统功能------------------------------------------------------------------------ 6 2.4 性能指标------------------------------------------------------------------------ 62.5 其它要求------------------------------------------------------------------------ 73 试验------------------------------------------------------------------------------ 74 包装和运输------------------------------------------------------------------------ 85 铭牌和标志------------------------------------------------------------------------ 86 技术服务、设计联络、工厂检验和监造、工厂(现场)验收 ------------------------------ 8 6.1 技术服务------------------------------------------------------------------------ 8 6.2 设计联络会---------------------------------------------------------------------- 8 6.3 工厂检验和监造------------------------------------------------------------------ 9 6.4 工厂(现场)验收---------------------------------------------------------------- 91 总则1.1 本规范书文件提出了对变电站的继电保护柜体的功能设计、结构、性能、安装和试验等方面的技术要求。

继电保护试验电源屏订货技术条件

继电保护试验电源屏订货技术条件

继电保护试验电源屏订货技术条件1.总则1.1.本技术条件用于公司电网基建、改造工程所需的继电保护试验电源屏的招标。

1.2.本技术条件书提出了最低限度的技术要求,但未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本技术条件书和现在最新的国家标准的优质产品。

1.3.本技术条件书所用的标准如与供方所执行的标准不一致时,按较高标准执行。

1.4.在合同签定后,我方有权因规范、标准等发生变化单方面提出补充要求。

1.5.投标人应提供所投标产品的型式试验报告和相关的定期试验报告;应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容;且此类报告应为国家认可的检验中心出具的“检验报告”。

2.引用标准所有设备及其备品备件,除本规定的技术参数和要求外,其余均应遵循最新版本的国家标准(GB)、电力行业标准(DL)和国际单位制(SI)、符合国网直流电源系统的技术标准和规范,这是对设备的最低要求。

如果供方有自己的标准或规范,应提供标准号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。

(87)电生供电字第254号继电保护和电网安全自动装置现场工作保安规定(87)水电生108号继电保护及电网安全自动装置检验条例DL/T 995-2006 继电保护和电网安全自动装置检验规程电安生[1994]191号电力系统继电保护及安全自动装置反事故措施要点调继[2005]222号国家电网公司十八项电网重大反事故措施(试行)继电保护专业重点实施要求DL/T 587—1996 微机继电保护装置运行管理规程DL/T 724-2000 电力系统蓄电池直流电源装置运行与维护技术规程GB/T 19826—2005 电力工程直流电源设备通用技术条件及安全要求DL/T 459-2000 电力系统用直流屏通用订货技术条件国家电网公司直流电源系统技术标准(国家电网生技[2004]634号)3.使用环境条件3.1 安装地点:户内3.2 海拔:高度≤2km3.3 周围空气温度:-10~50℃3.4 环境相对湿度:日平均值:≯95%月平均值:≯90%3.5大气压力80~1l0kPa;3.6周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

国家电网继电保护柜、屏制造规范
1. 继电保护屏柜加工制造标准
1.1.引用技术标准:
DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》
满足国家其它相关规程、规定的要求
1.2.适用范围
本标准适用于继电保护屏柜加工。

为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。

1.3.屏柜参数
屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。

屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。

静电喷涂。

屏柜结构:门板内嵌式钢结构柜。

防护等级:不低于IP30
柜体材料:冷轧板折弯焊接结构,板厚1.5mm。

1.4.屏柜正面要求
屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。

柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。

玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。

大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。

在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。

在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。

大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。

附图1-1
附图1-2
1.5.屏柜侧面要求
屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。

从屏底面到第一个并柜连接孔的距离为325mm,从第一个并柜连接孔向上1600mm均布两个并柜连接孔,左右并柜连接孔的孔距为576mm。

并柜连接孔上都要用专用塑料堵头将其堵上。

在屏柜侧面上方有一块用四只螺丝固定的小封板,下面为一块可快速拆卸的侧门,侧门板尺寸为1910×516mm,在门板上方有两只侧门锁。

侧门锁不能凸出框架平面, 侧门与柜体用4mm2透明导线可靠连接。

以上要求具体尺寸见附图1-2。

1.6.屏柜后面要求
屏柜上部为60mm高的不锈钢拉丝门楣,用三只M4螺丝固定在柜体上。

门楣下面是一只安装小型断路器的安装盒,外面装有防尘封板。

封板上针对每个断路器开好相应的孔,在断路器上方装有标签框。

后门为双开门,门锁装于后右门,型号同大门锁。

门锁最上边距离屏柜底面高1140mm。

在左右后门下部设有通风孔,内侧装有滤网。

后门与柜体用4 mm2透明导线可靠连接。

以上要求具体尺寸见附图1-3。

附图1-3
1.7.屏柜顶部要求
屏柜顶部设有通风孔,通风孔上部装有防尘罩(可拆卸),通风孔内侧装有滤网(可拆卸)。

柜顶安装有15组小母线端子,满足安装15根小母线的要求。

小母线中心离柜顶距离为52mm。

在每排小母线端子内侧各有一排九个穿线孔,穿线孔上装有内径Φ12mm的穿线圈。

小母线端子安装在柜顶前后居中位置,左右两排小母线端子间距为500mm。

相邻小母线的间距为26mm。

在柜顶四角设有M10吊环(可
拆卸)。

顶板与柜体用4 mm2透明导线可靠连接。

具体顶部尺寸见附图1-4。

附图1-4
1.8.屏柜底部要求
屏柜底部应设有截面不小于100mm2的铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与屏柜底部的接地铜排相连。

接地
铜排应用截面不小于50mm2的铜缆与屏柜的室内等电位接地网相连,连接方式采用冷压接。

屏柜内的铜排预留?6孔20个,均匀
附图1-5
分布在屏柜底部铜排上。

屏柜底部设有四个16×60长园形安装孔,左右中心距为660mm,前后中心距为508mm。

在屏底后部设有四块可拆卸的底板。

具体尺寸见附图1-5。

1.9.端子排布置要求
1.9.1当端子排的数量小于100档时,最高端子离地面1700mm;
1.9.2当端子排的数量大于100档时,以距离地面1300mm为基准上下均匀布置,但最高端子距离地面不超过2000mm,最低端子距离地面不低于350mm。

1.9.3端子排与保护屏侧面夹角在20°~25°;
1.9.4端子排最外侧与保护屏侧面距离不小于50mm,与保护屏后面距离不小于200mm。

具体布置尺寸见附图1-6
附图1-6
1.10压板相关要求:
1.10.1压板布置:压板按每行9个布置,当不足一行时用备用压板补齐;压板按装置成组布置,同一装置先布置出口压板后布置功能压板。





1.10.2压板颜色:跳闸出口压板一律采用红色标识;保护功能压板一律采用黄色标识;与失灵回路有关的压板一律采用红色标识;其它压板一律采用浅驼色标识。

(红色、黄色、浅驼色标识是指压板的连片和旋钮采用红色、黄色、浅驼色,而其底座一律采用浅驼色。

)1.10.3标签框应设置在压板下方。

1.11屏面布置原则
1.11.1半层装置居中布置还是靠边布置,不统一要求。

1.11.2把手布置在与装置对应的侧板上(需增加补板)。
