双光子响应硅光电探测器研究

合集下载

双面硅条探测器的研制与测试

双面硅条探测器的研制与测试
2 . 北京科立兴光电技术有限公司 , 北 京 1 0 2 4 1 3 )
摘要 : 研 制 了双 面硅 条 探 测 器 。探 测 器 灵 敏 面 积 为 4 8 mm ×4 8 I n m, 厚约 3 0 0 1 T I , 结 面 和 欧 姆 面 的 硅 条互相 垂直 , 均 由相 互 平 行 、 宽 度相等 的 4 8 条 组成 , 每条宽 0 . 9 mm、 间距 0 . 1 mi l l 。对 其 电气 特 性 ( 耗
尽偏压 、 反 向 漏 电流 、 条间 电阻) 和探测特性 ( 上升 时间 、 能 量分 辨 、 条 间串扰 ) 进 行 了 测 试 。在 偏 压 为

1 5 V 时, 各 条 平 均 反 向漏 电 流 小 于 l O n A。对 于 从 结 面入 射 的 5 . 1 5 7 Me V 的 a粒 子 , 前 放 信 号 上 升
时 间约 4 5 n s , 结 面各条的能量 分辨 率约 0 . 6 ~0 . 7 , 基 本 无 条 间 串扰 ; 欧 姆 面 各 条 能 量 分 辨 率 较 差, 存在条 间串扰 。 关键词 : 双面硅条探测器 ; 微 电子 工 艺 ; 电气特性 ; 探测特性 ; 条 间 串 扰
孙立杰 , 林承键 , 杨 峰 , 郭昭乔 , 郭天舒 , 徐新星 包鹏飞 , 杨 磊 , 贾会明 , 马南茹 , 张焕乔 , 刘祖华 , 夏清
( 1 . 中 国原 子 能 科 学 研 究 院 核 物 理 研 究 所 , 北京 1 0 2 4 1 3
r e n t a n d i n t e r s t r i p r e s i s t a n c e )a n d d e t e c t i o n p e r f o r ma n c e( r i s e t i me ,e n e r g y r e s o l u t i o n

硅基光电探测器的研究

硅基光电探测器的研究

参考内容
随着信息技术的飞速发展,光电子技术在其中扮演了至关重要的角色。尤其 在大数据、云计算等领域,光电集成技术以其高效、低能耗、高可靠性的优势, 成为了科研人员竞相研究的焦点。其中,硅基单片光电集成技术更是由于其潜在 的商业化应用前景,成为了科研领域中的明星研究方向。
硅基单片光电集成技术,指的是在硅基材料上制作出光电集成电路,实现光 信号和电信号的相互转换。这种技术可以充分利用硅基材料的优良特性,如高热 导率、高耐压性、低成本等,同时又能发挥光电集成电路在信息处理上的优势, 提高信息处理的效率和可靠性。
2、响应速度方面,一些新型光电探测器如超快光电探测器在纳秒甚至皮秒 级别内即可完成光信号的响应,适用于高速光通信等领域;
3、光谱响应范围方面,光电探测器的材料和结构不同,其光谱响应范围也 会有所改变。例如,一些光电探测器仅对特定波段的光敏感,而在其他波段上的 响应较弱;
4、暗电流方面,一些高灵敏度的光电探测器在暗环境下会产生较小的暗电 流,这有助于减小噪声和提高检测精度。
硅基光电探测器的结构
硅基光电探测器的结构通常包括以下几个部分: 1、光学窗口:用于接收和传输光信号,常见的材料有二氧化硅、氮化硅等。
2、光敏层:光子在此层中被吸收并产生电子-空穴对,该层的厚度和材料直 接影响着探测器的光谱响应范围和灵敏度。
3、电极:用于收集和传输光生电流,通常采用金属材料,如金、银等。 4、衬底:作为支撑结构,通常采用硅、玻璃等材料。
目前,硅基单片光电集成技术的研究主要集中在以下几个方向:首先,材料 的研究是基础。虽然硅基材料在很多方面具有优势,但是在光电集成方面还需要 进行深入的材料研究,例如新型硅基材料的开发,以提高光吸收效率、降低能耗 等。其次,器件的设计与制造是关键。如何设计并制造出高性能的光电转换器件, 是实现硅基单片光电集成技术的关键。

硅光电探测器光谱响应度测量标准装置

硅光电探测器光谱响应度测量标准装置

硅光电探测器光谱响应度测量标准装置张建民林延东邵晶樊其明(中国计量科学研究院,北京100013)摘要本文介绍了硅光电探测器光谱响应度测量的原理和装置,描述了相对和绝对光谱响应度标定方法,详细分析了引起标定误差的因素和误差合成,简要分析了国际比对结果。

本装置的波长范围为300~1000nm,相对光谱响应的不确定度(1σ)为0.21%~0.86%,绝对光谱响应的不确定度(1σ)为0.25%~0.87%。

关键词:光电探测器相对光谱响应度绝对光谱响应度硅半导体材料和硅光电器件工艺的发展,使硅光电探测器的灵敏度、温度系数、表面均匀性和稳定性等都达到了相当完善的程度。

它已经在光学测量方面成为普遍采用的传感器,在光度、色度、光谱辐射和激光辐射等精密光学测量领域尤其受到重视。

几乎在所有的测量中均要求精确测定它的光谱响应度,因此,建立硅光电探测器的光谱响应度测量标准装置是十分必要的〔1,2〕。

1 测量原理光电探测器的光谱响应度分为绝对的和相对的两类〔3〕。

绝对光谱响应度又分为辐通量响应度和辐照度响应度。

绝对光谱辐通量响应度定义为:在规定的波长λ上,光电探测器输出的短路电流I(λ)与入射到该探测器的辐通量(功率)之比:(λ)定义为:在规定的波长λ上,光电探测器输绝对光谱辐照度响应度RE出的短路电流I(λ)与照射到该探测器表面的辐照度E(λ)之比:上进行归一相对光谱响应度R(λ)系指绝对光谱响应度在某一特定波长λ化的光谱响应度:硅光电探测器光谱响应度的测量和标定分两步进行:首先,在光谱响应度标准装置上,通过与无光谱选择性参考探测器的比较,标定相对光谱响应度;然后在相同装置上,通过与陷阱二极管保存的激光功率标准的比较,标定绝对光谱响应度。

1.1 硅光电探测器光谱响应度测量标准装置在此装置上既能标定硅光电探测器的相对光谱响应度,又能标定绝对光谱响应度。

装置的光路图如图1所示,用溴钨灯做辐射源L1,其色温在3000~3200K,由凹面反射镜M1将L1的灯丝成像在棱镜-光栅双单色仪Mn的入射狭缝上。

高性能硅微孔结构光探测器设计及性能研究

高性能硅微孔结构光探测器设计及性能研究

光谱范围内感知光,即只检测特定波长内的光,而对其他波
长范围内的光产生拒绝或对其他光的探测没有响应 [2]。因此,
窄带近红外光电探测器不仅可以很好的测量近红外光信号,
还能对环境光进行滤除,具有很强的优越性 。 [3-4]
通常实现窄带探测有四种方法:(1)将光学滤波器与
图 1 硅微孔阵列 / 石墨烯肖特基二极管结构生成图
实现了自驱动、可见光盲、自滤光的窄带近红外光电响应, 响应的中心波长在 1064 nm 附近,-2V 偏压下的光电流为 0.167mA,0V 偏压下的响应度为 58mA/W,远好于 Planar Si/Gr SD 和 Gr/Si MHs SD 两类器件。由于 Si MHs / Gr SD
图6
探测结构简单、易于集成,对近红外光具有高辨识能力,因
电子测量
高性能硅微孔结构光探测器设计及性能研究
刘洋,于永强 (合肥工业大学微电子学院,安徽合肥,230601)
摘要:文章以制备高性能窄带近红外光电探测器为目的,利用Silvaco TCAD设计并优化了硅微孔/石墨烯肖特基二极管窄带近红外光探测器 的结构参数,通过感应耦合等离子体(ICP)刻蚀、湿法转移等工艺方法构建了硅微孔阵列/石墨烯肖特基二极管,研究了肖特基二极管的 窄带响应机制和硅微孔陷光结构对近红外响应的影响规律。光电特性表征发现,探测器具有自滤光的窄带近红外响应特性,在1064 nm波 长光照射下出现光生电流峰值,-2V偏压下光电流为0.167mA,0V偏压下响应度达到52 mA/W。
nm、520 nm、650 nm、980 nm、1064 nm)光照射时的 I-T
曲线,器件从紫外到红外波段范围内均产生光电响应,且在 650 nm 的可见光处出现最大光电流。图 6(c) 为两种探测器 在 -1V 偏压下,被光功率为 0.17mW、波长为 1064 nm 的 光照射时的 I-T 对比曲线,可以明显看出 Si MHs/Gr SD 光

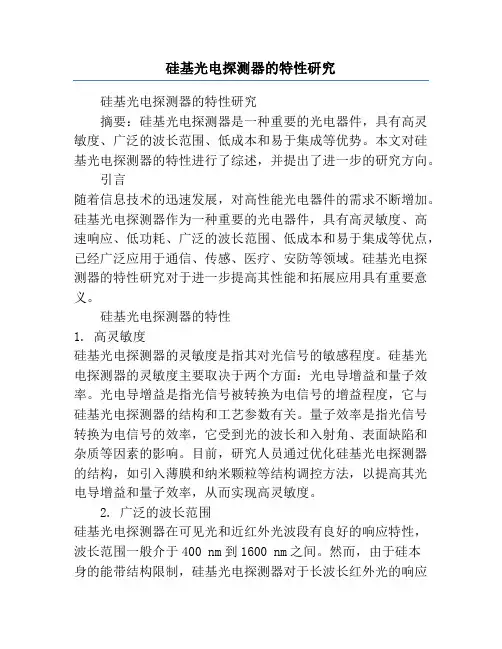

硅基光电探测器的特性研究

硅基光电探测器的特性研究

硅基光电探测器的特性研究硅基光电探测器的特性研究摘要:硅基光电探测器是一种重要的光电器件,具有高灵敏度、广泛的波长范围、低成本和易于集成等优势。

本文对硅基光电探测器的特性进行了综述,并提出了进一步的研究方向。

引言随着信息技术的迅速发展,对高性能光电器件的需求不断增加。

硅基光电探测器作为一种重要的光电器件,具有高灵敏度、高速响应、低功耗、广泛的波长范围、低成本和易于集成等优点,已经广泛应用于通信、传感、医疗、安防等领域。

硅基光电探测器的特性研究对于进一步提高其性能和拓展应用具有重要意义。

硅基光电探测器的特性1. 高灵敏度硅基光电探测器的灵敏度是指其对光信号的敏感程度。

硅基光电探测器的灵敏度主要取决于两个方面:光电导增益和量子效率。

光电导增益是指光信号被转换为电信号的增益程度,它与硅基光电探测器的结构和工艺参数有关。

量子效率是指光信号转换为电信号的效率,它受到光的波长和入射角、表面缺陷和杂质等因素的影响。

目前,研究人员通过优化硅基光电探测器的结构,如引入薄膜和纳米颗粒等结构调控方法,以提高其光电导增益和量子效率,从而实现高灵敏度。

2. 广泛的波长范围硅基光电探测器在可见光和近红外光波段有良好的响应特性,波长范围一般介于400 nm到1600 nm之间。

然而,由于硅本身的能带结构限制,硅基光电探测器对于长波长红外光的响应较弱。

为了扩展硅基光电探测器的波长范围,研究人员采用了多种方法,如掺杂、异质结构、纳米结构等技术。

这些方法的应用不仅拓宽了硅基光电探测器的波长范围,还提高了光电转换效率和响应速度。

3. 低成本和易于集成硅作为地球上最常见的材料之一,具有成本低、可扩展性强和易于集成等特点。

硅基光电探测器采用的是标准的CMOS工艺,可以与传统的集成电路在同一芯片上制造,从而实现成本的降低和集成度的提高。

此外,硅基光电探测器还能与其他硅基光电器件集成,如光放大器和光调制器等,形成完整的光通信系统。

因此,硅基光电探测器在大规模应用和工业化生产方面具有显著优势。

硅光电探测器光谱响应度测量标准装置

硅光电探测器光谱响应度测量标准装置

硅光电探测器光谱响应度测量标准装置张建民林延东邵晶樊其明(中国计量科学研究院,北京100013)摘要本文介绍了硅光电探测器光谱响应度测量的原理和装置,描述了相对和绝对光谱响应度标定方法,详细分析了引起标定误差的因素和误差合成,简要分析了国际比对结果。

本装置的波长范围为300~1000nm,相对光谱响应的不确定度(1σ)为0.21%~0.86%,绝对光谱响应的不确定度(1σ)为0.25%~0.87%。

关键词:光电探测器相对光谱响应度绝对光谱响应度硅半导体材料和硅光电器件工艺的发展,使硅光电探测器的灵敏度、温度系数、表面均匀性和稳定性等都达到了相当完善的程度。

它已经在光学测量方面成为普遍采用的传感器,在光度、色度、光谱辐射和激光辐射等精密光学测量领域尤其受到重视。

几乎在所有的测量中均要求精确测定它的光谱响应度,因此,建立硅光电探测器的光谱响应度测量标准装置是十分必要的〔1,2〕。

1 测量原理光电探测器的光谱响应度分为绝对的和相对的两类〔3〕。

绝对光谱响应度又分为辐通量响应度和辐照度响应度。

绝对光谱辐通量响应度定义为:在规定的波长λ上,光电探测器输出的短路电流I(λ)与入射到该探测器的辐通量(功率)之比:(λ)定义为:在规定的波长λ上,光电探测器输绝对光谱辐照度响应度RE出的短路电流I(λ)与照射到该探测器表面的辐照度E(λ)之比:上进行归一相对光谱响应度R(λ)系指绝对光谱响应度在某一特定波长λ化的光谱响应度:硅光电探测器光谱响应度的测量和标定分两步进行:首先,在光谱响应度标准装置上,通过与无光谱选择性参考探测器的比较,标定相对光谱响应度;然后在相同装置上,通过与陷阱二极管保存的激光功率标准的比较,标定绝对光谱响应度。

1.1 硅光电探测器光谱响应度测量标准装置在此装置上既能标定硅光电探测器的相对光谱响应度,又能标定绝对光谱响应度。

装置的光路图如图1所示,用溴钨灯做辐射源L1,其色温在3000~3200K,由凹面反射镜M1将L1的灯丝成像在棱镜-光栅双单色仪Mn的入射狭缝上。

硅基光电探测器性能改善及其太赫兹应用

硅基光电探测器性能改善及其太赫兹应用

太赫兹波具有独特的穿透性和 吸收特性,使其在安全通信中 具有较高的保密性和抗干扰能
力。
在生物医学领域,太赫兹波可 以用于人体成像、疾病诊断和 治疗等方面,具有非侵入性和
高分辨率的优点。
通过使用硅基光电探测器对太 赫兹波进行检测和控制,可以 进一步拓展其在安全通信和生 物医学等领域的应用范围。
04
硅基光电探测器性能改善 及太赫兹应用研究展望
多结结构
采用多结结构,增加光吸 收路径,提高探测器灵敏 度。
波导结构
结合波导结构,提高探测 器响应速度和灵敏度。
制备工艺改进
高温退火
通过高温退火处理,减少缺陷 ,提高器件性能稳定性。
薄膜技术
利用薄膜技术,降低探测器体积 和重量,提高集成度。
金属化工艺
优化金属化工艺,降低接触电阻, 提高探测器响应性能。
,为太赫兹技术的广泛应用提供了有力支持。
对学科与产业发展的贡献
在学科发展方面,该研究为光电探测器领域提 供了新的研究方向和方法,丰富了光电探测器 理论和技术手段。
在产业发展方面,该研究成果有望推动太赫兹 技术的产业化进程,促进太赫兹技术在通信、 生物医学、安全等领域的应用和发展。
该研究还为其他相关领域的研究人员提供了新 的思路和方法,有助于推动光电探测器和太赫 兹技术的创新发展。
感谢您的观看
THANKS
02
硅基光电探测器性能改善
材料体系优化
01
02
03
硅基材料质量提升
选用高纯度硅基材料,降 低缺陷密度,提高材料质 量。
掺杂工程
通过掺杂元素工程,优化 材料能带结构,提高光吸 收效率。
低维结构材料
利用低维结构材料的量子 限制效应,提高探测器响 应速度和灵敏度。

硅基光电探测器的研发及应用

硅基光电探测器的研发及应用

硅基光电探测器的研发及应用硅基光电探测器是一种重要的光电检测器,具有高速、高灵敏度、低噪声、低功耗等优点,被广泛应用于光纤通信、光电传感、微波光电等领域。

一、硅基光电探测器的原理和种类硅基光电探测器利用材料吸收光子的能量,从而产生电子空穴对,经过扩散和漂移运输,形成电流信号。

硅基光电探测器根据光电转换区域的不同,可分为PN结光电探测器、PIN结光电探测器、Avalanche光电探测器等。

PN结光电探测器是由PN结和光电转换区域组成,适用于高速短距离通信和高速光电传感;PIN结光电探测器在PN结的基础上加上一层无掺杂的硅层,具有高灵敏度和低噪声的特点,适用于长距离高速通信和高灵敏度光电传感;Avalanche光电探测器使用高周波电压大幅度增强上述PN结和PIN结的探测能力,适用于对弱光信号的测量和微弱光信号的放大。

二、硅基光电探测器的研发和应用硅基光电探测器的研发和应用是一个多学科的综合研究领域,涉及半导体材料、光学、电子学、微纳加工等多个方面的知识。

近年来,我国在硅基光电探测器的研发和应用方面取得了显著的进展。

首先,我国在硅基光电探测器的材料和制备方面取得了重要的突破。

通过多晶硅薄膜和金属有机气相沉积等技术,成功制备出了具有高灵敏度、高速度和低噪声的硅基光电探测器。

此外,微纳技术在硅基光电探测器的制造上也发挥了重要的作用,使硅基光电探测器在尺寸、灵敏度和稳定性等方面得到了大幅提升。

其次,我国在硅基光电探测器的应用领域也取得了显著的进展。

硅基光电探测器广泛应用于光通信、光传感、信息安全等领域。

在光通信领域,硅基光电探测器的应用可以提高光通信的速度和距离,推动高速光通信技术的发展;在光传感领域,硅基光电探测器的应用可以实现高灵敏度的光电传感,提高环境监测、生物检测等领域的检测精度和效率;在信息安全领域,硅基光电探测器的应用可以实现光量子密钥分发,提高信息传输的安全性和保密性。

三、硅基光电探测器的未来发展随着信息技术的快速发展和应用需求的不断增加,硅基光电探测器的研发和应用也呈现出高速发展的趋势。

硅基IV族光电器件研究进展_二_光电探测器

硅基IV族光电器件研究进展_二_光电探测器

硅基I V族光电器件研究进展(二)——光电探测器李冲张东亮薛春来李传波成步文王启明中国科学院半导体研究所集成光电子学国家重点实验室,北京100083摘要基于Ge、GeSn 等IV 族材料的硅基探测器与Si C MO S 工艺兼容性好,成本低廉,并且易于与硅基波导器件集成,因而具有非常重要的应用价值。

介绍了中国科学院半导体研究所在相关硅基IV 族合金材料外延制备及相关器件方面的研究,重点介绍在硅基Ge 面入射探测器、波导型探测器、吸收电荷倍增分离型(SAC M)结构雪崩光电探测器以及G eSn 光电探测器方面的一些研究进展。

关键词探测器;硅基光电子;光电探测器;近红外探测;硅基光互连;光学器件中图分类号TN111; TN215文献标识码A do i:10.3788L O P/51.110002P r o g r ess in t h e S t udy of S i-B ase d G r oup I V O p t o e l ec t r on i cD e v i ces(II)——P ho t od e t ec t o r sLi Chon g Zhang Don g lian g Xue Chunlai Li Chuanbo Cheng Buwen Wang Q imin gS t a t e K e y La bo r a t o r y on I n t eg r a t e d O p t oe l ec t r o n i cs, I n s t i t u t e of Se m i c o n du c t o r s, C h i n ese A c ad e m y of Sc i e n ces,B e i j i n g100083,C h i naA b s tr ac t Group IV m aterial bas ed phot odetect or s, such as the S i/G e and S i/G e S n ph oto detecto rs, have theadvantages of low er cost, high reliabilit y, com patibility with C MOS tech n olo gy and integ ration with the wave gu ide de vice s. Therefore it can be w idely applied in the photo detecti on sy stem s. O ur recent pr ogre ss on the Group IV m aterial epitaxy and the dev ice appl icati on on phot odete cto rs is intr o du ced. The em phasis is on the advance of the no rm al- in c ide nt/w a v eguide S i/G e phot o detecto rs, SA C M avanlanche photo detect ors and GeSn ph oto dete c tors.Key w o r d s detectors; silicon-based photoelectr onic s; phot odetector; near infrared detection; silico n-based optical inter c om m u ni cati on; o ptical devicesOC I S codes 040.1345; 040.5160; 230.5160; 230.73701引言随着信息产业的发展,信息数据将海量增加,对信息处理、计算、传输、存储以及速度和能耗控制等技术提出了更高的要求和挑战,进而对集成电路的性能提出了更高的要求,而现有的集成电路技术随着摩尔定律的发展已趋近物理极限。

光电探测器的结构设计与性能研究

光电探测器的结构设计与性能研究

光电探测器的结构设计与性能研究光电探测器,在近年来的科技发展中,扮演着越来越重要的角色。

它可将光信号转化为电信号,从而在多个领域发挥着至关重要的作用。

例如,在光通信、光储存、无线电波探测、光电导等领域,光电探测器被广泛地应用。

本文将从光电探测器的结构设计和性能研究两方面进行探讨。

光电探测器结构设计光电探测器通常由光电二极管、光电倍增管、光电荧光体、光电马达、光电晶体管、光电场效应管、光电极性晶体管等光电器件组成。

光电二极管是典型的光电探测器,它基于PN结构,可以将光电转换为电信号。

光电二极管具有快速响应、高灵敏度、宽波长范围、分辨率高等优点,适用于常见的光电测量,如光谱仪、自动运输系统、数字化的面部识别系统等。

另外,光电倍增管是高灵敏度光电探测器。

由于扩散的电子被储存在气体空腔中,它可以将相对较弱的光信号转化为能量光信号。

在研究高强度的光制造技术,如激光器和切割机等大型设备时,光电倍增管可以用来检测光的强度。

光电荧光体通常由钚酸盐晶体和硅汞流汞灯组成。

光电荧光体不仅可以将光信号转化为电信号,而且可以对光信号进行倍增,提高了它的灵敏度。

它在核物理、天文学、生物学和医学图像等各个领域被广泛使用。

光电探测器性能研究光电探测器的性能取决于两个方面:探测机制和检测器设计。

同时,还需要考虑设备的整体性能,例如响应时间、灵敏度、线性度和噪声等参数。

探测机制是一总的光电转换过程。

光电转换的第一步是光子吸收,这在探测机制中非常重要。

光子的能量应结合了探测器的带隙大小。

在变废为宝技术中,例如利用双光子吸收实现了高效的光电转换,可以通过这种方法消除热噪声。

检测器的设计对于设备的性能至关重要。

例如,硅光电探测器对于紫外光信号的响应较弱,因此,需要将其灵敏度提高。

这可以通过屏蔽材料和自然冷却技术来实现。

同时,检测器的灵敏度也取决于光电探测面积,大尺寸的光电探测器可以更准确地检测光信号。

在探测器的性能研究中,我们还需要考虑到响应时间、线性度和噪声。

硅基红外探测器件的光谱响应特性分析

硅基红外探测器件的光谱响应特性分析

硅基红外探测器件的光谱响应特性分析近年来,随着红外技术的广泛应用,硅基红外探测器件作为一种重要的红外探测技术,受到了越来越多的关注。

本文将对硅基红外探测器件的光谱响应特性进行分析。

1. 硅基红外探测器件的基本原理硅基红外探测器件利用硅材料的光电特性,通过探测物体发出的红外辐射来实现探测功能。

其基本原理是利用硅材料在受到红外辐射后,会产生电子和空穴对,通过外加电压或电场的作用,将电子和空穴分离,并形成电流信号,从而实现对红外辐射的探测。

2. 硅基红外探测器件的光谱范围硅基红外探测器件的光谱范围主要集中在长波红外(LWIR)和中波红外(MWIR)两个区域。

其中,LWIR波段通常涵盖了8-14微米的红外辐射,而MWIR波段通常涵盖了3-5微米的红外辐射。

3. 硅基红外探测器件的光谱响应特性硅基红外探测器件的光谱响应特性受到硅材料本身的能带结构和探测结构的影响。

在红外波段,由于硅材料的能带结构限制,其本身对红外辐射的吸收效果较弱。

因此,为了提高硅基红外探测器件的光谱响应特性,常常需要进行红外增强技术的应用。

4. 硅基红外探测器件的光谱增强技术为了增强硅基红外探测器件对红外辐射的吸收效果,研究人员采用了一系列的技术手段进行改进。

其中包括红外吸收材料的引入、探测结构的优化等。

通过这些技术手段,硅基红外探测器件的光谱响应特性得到了显著的提升。

5. 硅基红外探测器件的应用前景随着红外技术的不断发展和需求的增加,硅基红外探测器件在军事、安防、航天等领域有着广泛的应用前景。

其相比于其他红外探测技术,具有成本低、体积小、可靠性高等优势,因此备受关注。

综上所述,硅基红外探测器件具有良好的光谱响应特性,并且通过红外增强技术的应用,其光谱响应特性得到了进一步优化。

未来,随着技术的不断发展,硅基红外探测器件在红外领域的应用前景将更加广阔。

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究一、硅光电倍增管的工作原理硅光电倍增管是一种基于硅材料的光电探测器,其工作原理主要包括光电效应、光致电子发射、电子倍增和电子收集等过程。

当光子穿过硅材料时,会激发硅中的电子,使其跃迁到导带中形成自由载流子。

这些自由载流子在电场的作用下被加速并达到增益区,通过碰撞和电子发射的方式产生二次电子,从而实现电子的倍增。

最终,这些电子被收集到电极上形成电荷脉冲信号,进而实现对光子信号的探测和测量。

二、基于硅光电倍增管的量子信号探测技术特点1. 高灵敏度硅光电倍增管具有高增益、低暗电流和高量子效率等特点,可以实现对微弱量子信号的高灵敏度探测。

尤其是在量子通信领域,对单个光子的探测要求非常严苛,而硅光电倍增管正好满足了这一需求。

2. 快速响应硅光电倍增管具有快速的响应速度,通常在纳秒甚至皮秒级别。

这使得它在高速量子通信和量子计算中有着重要的应用价值,能够实现对高速量子信号的及时探测和处理。

3. 低噪声硅光电倍增管的噪声性能优良,可以实现对量子信号的高精度测量。

这对于量子通信和量子计算中的信息传输和处理至关重要,能够有效地提高系统的性能和可靠性。

4. 宽波长响应硅光电倍增管具有宽波长响应特性,可以实现对不同波长范围内的量子信号的全面探测。

这为其在光谱分析和光子计数等领域的应用提供了便利。

3. 量子传感基于硅光电倍增管的量子信号探测技术还可以应用于量子传感领域,实现对微小物理量的高灵敏度探测。

在光谱分析、原子力显微镜和光子计数器等领域有着广泛的应用前景。

四、基于硅光电倍增管的量子信号探测技术发展趋势1. 新型硅材料随着材料科学的不断发展,新型的硅材料将会不断涌现,为硅光电倍增管的性能提升提供新的可能。

在硅纳米颗粒和硅量子点材料等方面的研究将有望为硅光电倍增管的量子信号探测技术带来新的突破。

2. 多功能集成未来硅光电倍增管还将朝着多功能集成的方向发展,将其与光学元件、电子器件等结合起来,实现更为复杂的量子信号处理功能。

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究硅光电倍增管(Silicon Photomultiplier,SiPM)是一种新型的光探测器,具有高灵敏度、低功耗、单光子可分辨能力和大动态范围等突出特点,被广泛应用于量子信息科学、医学影像、核物理学等领域。

本文对基于SiPM的量子信号探测技术进行了研究,并对其原理、结构、性能和应用进行了详细介绍。

SiPM是由一系列微小的单光子探测单元(Pixel)组成的矩阵结构。

每个Pixel由一个正压电阻器(Quenching Resistor)和一个二极管(Avalanche Photodiode,APD)组成。

当光子入射到APD上时,会产生光电效应,形成电子空洞对。

电子通过偏置电压的作用,在强电场下加速,引起二次击穿,从而产生电流脉冲。

Quenching Resistor起到了限制电流脉冲幅度和时间的作用,使APD恢复到工作状态。

整个SiPM结构类似于光电倍增管(Photomultiplier Tube,PMT),但SiPM的尺寸更小,可以实现高集成度的微小化。

SiPM具有多个特点使其在量子信号探测中具有优势。

SiPM具有高灵敏度,能够对微小的光信号进行探测。

SiPM具有单光子可分辨能力,可以将单个光子的事件与背景噪声相区分。

SiPM具有大动态范围,可以同时测量强光和弱光信号。

SiPM具有低功耗特性,适用于移动设备和便携式仪器的应用。

SiPM的性能主要包括增益、暗计数率、时间分辨率和能量分辨率等方面。

增益是指光电倍增管输出的光信号与输入的光信号之间的放大倍数,是衡量探测器灵敏度的重要参数。

暗计数率是指没有光输入时,光电倍增管输出的电荷脉冲数目,主要来源于热电子和电子对的运动激发。

时间分辨率是指测量系统在不同时间点上的分辨精度,是衡量探测器时间分辨能力的指标。

能量分辨率是指探测器在测量能量时能够分辨出不同能量的能力。

SiPM在量子信息科学中的应用主要包括量子通信、量子计算和量子隐形传态等方面。

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究

基于硅光电倍增管的量子信号探测技术研究硅光电倍增管(SiPM)是一种新型的光电探测器,具有高灵敏度、高增益、低工作电压和良好的时间分辨率等优点。

在量子信息领域中,SiPM在量子信号的探测中得到了广泛的应用。

SiPM具有极高的灵敏度。

这是由于SiPM采用多光子级联的工作原理,即当一个光子进入SiPM时,会引起级联的光子产生,并通过增益过程使得输入的光子数目成倍增加,从而提高了探测器的灵敏度。

相比传统的光电倍增管,SiPM的灵敏度更高,能够单光子级别地探测光信号,这对于量子通信和量子计算等领域非常重要。

SiPM具有高增益。

增益是指探测器输出信号与输入光信号之间的比值。

SiPM通过多级级联的工作原理,使得输入的光信号产生的电荷数目成倍增加,从而使得输出信号的幅度较大,增益也就相应增加。

这使得SiPM可以在弱光条件下进行信号的探测,并对光信号进行放大,提高了信号的检测效果。

SiPM的工作电压较低。

传统的光电倍增管通常需要较高的工作电压,以实现光子放大的效果。

而SiPM由于采用了CMOS制程进行制造,可实现低电压的工作,通常在20-80V之间。

这不仅可以减少能源的消耗,还可以减小使用过程中可能产生的辐射干扰。

SiPM具有良好的时间分辨率。

时间分辨率是指探测器可以分辨不同信号的时间差。

对于量子通信和量子计算等应用,时间分辨率的要求非常高。

SiPM采用了微米级的单光子探测单元,具有良好的时间分辨率,可以精确地测量信号的到达时间,满足量子通信的要求。

基于硅光电倍增管的量子信号探测技术具有很大的潜力和广阔的应用前景。

随着SiPM 制程的不断完善和技术的进步,SiPM在量子通信、量子计算、粒子物理学等领域将会得到更广泛的应用。

光电探测器技术在生物成像中的应用研究

光电探测器技术在生物成像中的应用研究

光电探测器技术在生物成像中的应用研究随着科技的不断进步和医学的发展,成像技术在生物医学领域中的应用越来越广泛。

其中光电探测器技术是一种不可或缺的成像方法。

本文将从光电探测器技术的概念、原理和种类入手,分析其在生物成像中的应用研究。

一、光电探测器技术的概念和原理光电探测器技术是一种利用物质对光的响应或照射产生的电信号具有物理、化学和生物实验中检测和分析光信号的技术。

其主要原理是基于光子在物质中转化为电子的现象,将所探测的光信号转化为电信号进行检测和分析。

在生物成像中,光电探测器通过探测目标组织或细胞放射或散射的光子,将光子信号转化为电信号,再经过放大、处理和转化等步骤,便可获取目标组织或细胞的内部结构和功能信息。

二、光电探测器技术的种类目前常见的光电探测器技术主要有三种:光电倍增管(PMT)、多光子显微镜和光学生物成像系统。

其中,光电倍增管是最早出现的光电探测器,广泛应用于医学成像、粒子物理、核能等领域。

其原理是利用静电场使电子撞击阳极,阳极发射出一定的光子,通过光电倍增过程,使得光子数目大幅度增加。

多光子显微镜是一种高分辨率、非侵入式的成像技术,主要用于结构、功能和代谢的各种生物分子成像。

其原理是利用束缚光子的双光子吸收,使目标物质的光子发射出来,再通过探测器转化为电信号进行检测和分析。

光学生物成像系统是一种基于光学原理的成像技术,主要用于人体肿瘤、心脏、大脑等各种生物成像。

其原理是通过透过体表的光来探测目标组织或细胞,然后将接收到的光信号转化为电信号,最终获取目标组织或细胞的内部结构和功能信息。

三、近年来,光电探测器技术在生物成像中的应用研究取得了长足的进展。

其中,其在癌症早期诊断、血流动力学分析、神经科学研究等方面具有广泛的应用前景。

首先,光电探测器技术在癌症早期诊断中具有极大的潜力。

如组织病理学、光谱学和生物学等多种数据综合分析,可实现对肿瘤分子及其代谢产物的显微分析和高效定量测量,提高了癌症早期诊断的准确度和敏感性。

《SOI波导中双光子吸收对孤子捕获的影响和艾里脉冲的传输特性》范文

《SOI波导中双光子吸收对孤子捕获的影响和艾里脉冲的传输特性》范文

《SOI波导中双光子吸收对孤子捕获的影响和艾里脉冲的传输特性》篇一SOI波导中双光子吸收对孤子捕获的影响及艾里脉冲的传输特性一、引言随着光子学技术的快速发展,硅基光子学(Silicon-based Photonics)已成为光通信和光信号处理的关键技术之一。

在硅基光子学中,SOI(Silicon-on-Insulator)波导因其高折射率差和低损耗特性而备受关注。

在SOI波导中,双光子吸收(Two-Photon Absorption, TPA)以及孤子捕获(Soliton Trapping)等现象是研究的重要课题。

同时,艾里脉冲(Airy pulse)作为一种特殊的脉冲形式,在光信号传输过程中具有独特的传输特性。

本文将重点探讨SOI波导中双光子吸收对孤子捕获的影响以及艾里脉冲的传输特性。

二、SOI波导中双光子吸收对孤子捕获的影响2.1 双光子吸收基本原理双光子吸收是一种非线性光学过程,指物质同时吸收两个光子并从基态跃迁到较高能级的过程。

在强激光场下,双光子吸收对SOI波导中的非线性效应产生重要影响。

2.2 孤子捕获现象孤子捕获是光波在非线性介质中形成的一种特殊现象,即在特定条件下,光波能够在波导中形成稳定的孤子结构并被波导结构捕获。

在SOI波导中,由于材料的非线性和波导结构的特点,孤子捕获现象尤为重要。

2.3 双光子吸收对孤子捕获的影响双光子吸收对孤子捕获具有显著影响。

当强激光场引起双光子吸收时,SOI波导中的非线性效应增强,可能导致孤子的产生和传输发生改变。

一方面,双光子吸收可能导致孤子的稳定性受到影响;另一方面,双光子吸收产生的非线性效应也可能对孤子的捕获产生积极影响。

三、艾里脉冲的传输特性3.1 艾里脉冲的基本性质艾里脉冲是一种特殊的脉冲形式,其具有自加速、自修复等独特性质。

在光信号传输过程中,艾里脉冲的这些特性使其具有较高的传输质量和稳定性。

3.2 艾里脉冲在SOI波导中的传输特性在SOI波导中,艾里脉冲的传输特性主要表现为其能够沿波导实现长距离无畸变传输。

硅的双光子吸收

硅的双光子吸收

硅的双光子吸收
标题:硅的双光子吸收
一、引言
在现代物理学中,双光子吸收是一个重要的现象。

它是指一个物质同时吸收两个光子并跃迁到高能级的过程。

这个过程对于理解光和物质的相互作用至关重要,并且在许多应用领域中都有重要作用,如光学开关、激光打标等。

本文主要探讨硅的双光子吸收现象。

二、硅的双光子吸收原理
硅是一种常见的半导体材料,具有良好的光电性质。

当硅晶体受到强烈的激光照射时,可以发生双光子吸收现象。

具体来说,如果两个光子的能量之和等于或大于硅中的某一电子从低能级跃迁到高能级所需的能量差,那么这个电子就可能通过同时吸收这两个光子实现跃迁。

三、硅的双光子吸收特性
硅的双光子吸收特性与其能带结构密切相关。

由于硅是直接带隙半导体,因此其双光子吸收效率相对较高。

此外,硅的双光子吸收还与入射光的波长和强度有关。

一般来说,短波长的光和高强度的光可以增加双光子吸收的概率。

四、硅的双光子吸收的应用
硅的双光子吸收在很多领域有重要应用。

例如,在光电子学中,硅的双光子吸收可用于制造高速光开关和光调制器;在微纳加工中,硅的双光子吸收可用于实现三维微结构的激光直写;在生物医学成像中,硅的双光子吸收可用于深度组织成像。

五、结论
硅的双光子吸收是一个复杂而有趣的物理现象。

通过对硅的双光子吸收的研究,不仅可以深化我们对光和物质相互作用的理解,也可以推动相关技术的发展。

未来,我们期待在这个领域有更多的研究和发现。

六、参考文献
[1]...(此处省略)
注意:以上内容仅为示例,具体内容需要根据实际研究进行撰写。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

论文分类号:TN248 单位代码:10183密级:内部研究生学号:19905013吉林大学硕士学位论文双光子响应硅光电探测器研究Two photon response Si photodetector research作者姓名:周志雄专业:微电子学与固体电子学导师姓名Array及职论文起止年月:2000年9月至2002年5月双光子响应硅光电探测器研究作者姓名:周志雄专业:微电子学与固体电子学导师姓名Array及职2002年5月20日提要本文首先阐述了利用双光子吸收响应半导体二极管代替倍频晶体和光电倍增管来构造自相关装置的优势。

说明了研制双光子吸收响应硅光电二极管的目的、意义。

其次,阐述了从实验上区分倍频吸收和双光子吸收的方法。

双光子响应硅光电二极管工作的物理机制以前并不很清楚,究竟是双光子吸收是主要的,还是倍频吸收是主要的,或者两着兼而有之,没有定论。

通过观测硅光电二极管的双光子响应和Al/Si肖特基势垒处的光生电压的各向异性以及双光子响应和内部电场的关系,我们得出在硅光电二极管终倍频吸收占主要地位的结论。

为今后研制高灵敏度的双光子响应硅光电二极管奠定了基础。

目录第一章 前言……………………………………………………1第二章 非线性光学概述………………………………………3第一节 非线性光学简述……………………………………………3第二节 非线性电极化强度……………………………………………5第三节 非线性相互作用的电磁公式…………………………………7第三章 双光子吸收……………………………………………9第一节 双光子吸收理论………………………………………………9第二节 双光子吸收的应用…………………………………………22第四章 倍频效应……………………………………………24第一节 二次谐波产生的基本理论…………………………………24第二节 硅中二次谐波的探测………………………………………29第五章 光整流现象 …………………………………………32第六章 双光子响应的实验研究 ……………………………35第一节 硅光电二极管的双光子响应研究…………………………35第二节 硅中电场诱导光整流的产生………………………………38第三节 Al/Si肖特基势垒处电场诱导的倍频吸收 ………………43第四节 MSM结构器件的倍频吸收………………………………47第七章 结论…………………………………………………53致谢………………………………………………………………54参考文献…………………………………………………………55摘要Abstract第一章前言近几十年来,非线性光学发展十分迅速,应用也越来越广泛。

在光学自相关装置中,利用双光子响应半导体光电二极管代替倍频晶体和光电倍增管[1][2]来构造光学自相关装置是人们对半导体非线性光学的一种应用。

传统的自相关装置都包含迈克尔迅干涉仪、倍频晶体和光电倍增管三部分。

迈克尔迅干涉仪把被测的超短光脉冲分成两束,使其中一束相对另一束产生时间延迟,然后再把它们结合起来在倍频晶体中传播。

被测光通过倍频晶体后产生倍频光。

光电倍增管用来探测微弱的倍频光,输出的光电信号是随脉冲延迟时间变化的自相关函数。

这种传统的自相关装置价格昂贵、体积大、调整困难、适用波长范围窄。

最近有利用双光子响应半导体光电探测器代替倍频晶体和光电倍增管构造自相关装置的报道[1][2]。

当一束光入射到半导体光电探测器上,如果光子的能量小于材料的禁带宽度,大于禁带宽度的一半,光功率密度足够高,可以产生双光子响应,引起带间跃迁,输出光电流。

这种体积很小的非线性固体光电探测器把倍频晶体和光电倍增管的作用结合在一起。

因此双光子响应半导体光电探测器可以与迈克尔迅干涉仪组合构造价格便宜、结构紧凑、使用方便、适用波长范围广的自相关装置。

目前人们对硅光电探测器双光子响应的物理机制还不清楚。

究竟是直接双光子吸收是主要的还是非位相匹配倍频效应产生倍频光后倍频光被吸收是主要的,还是两者兼而有之,目前尚无定论。

以前发表的文章都倾向于双光子吸收是主要的。

我们通过实验提出了不同的观点,认为在硅光电二极管中,由于内建电场的存在,破坏了硅晶体的反演对称中心,因而可以产生倍频效应。

产生的倍频光被吸收是光电流的主要来源。

我们设计的实验验证了以上观点。

自从1992年首次报道用双光子响应半导体光电探测器构造自相关装置以来,使用的硅光电探测器都是为单光子响应设计的商用光电探测器,灵敏度都很低,目前还没有关于为自相关装置用硅材料特制的双光子响应光电探测器的报道。

 在致力于区分倍频和双光子现象的同时,我们提出了未来制造双光子响应硅光电探测器的基本构想。

我们拟研制的双光子响应探测器为金属—半导体—金属条形波导结构。

上下两个金属反射面对光进行限制,同时作为欧姆接触电极,左右两个侧面由于硅的折射率大于空气的折射率产生全反射,对光进行限制,被测光从条形波导的一个端面入射。

条形波导长度可以选择1mm 长。

由于光与硅材料的作用距离增加,探测器的灵敏度必然提高。

但在论文中主要是进行对倍频效应和双光子现象的区分,因而仅在此处提出构想。

第二章 非线性光学概述第一节 非线性光学简述 非线性光学效应中的一个重要的物理量是外光电场存在时介质体系内部产生的电极化强度P (r ,t)。

在激光的高强度的电场E (r ,t)的作用下,介质中不仅会产生与入射场E (r ,t)成线性关系的电极化强度P(1)(r,t),还会产生与入射光电场成幂次方关系的非线性电极化强度P NL (r ,t),它可以包括光电场强度的二次,三次及更高的幂次项。

而描述介质的电极化强度与光电场强度的关系最重要的物理量就是光学极化率,与不同幂次的电极化强度相应,介质的极化率可以有线性光学极化率?(1),及非线性光学极化率?(2),?(3)等,它们分别是二阶、三阶及四阶张量,反应了介质对于光电场的不同的响应,也直接决定了所产生的多种多样的非线性光学效应。

介质的极化强度P与入射光的电场强度E ?有如下关系:  ??????????????E E E E E E P )3(0)2(0)1(0:?????? (2.1-1) 用标量表示,则有  ?????32E E E P ??? (2.1-2) 下面我们对电极化强度的前几项作一点介绍: 1.线性项:E P ????)1(0)1(?? (2.1-3) 写作分量形式: j ij ji E P ??0?? (i,j=1,2,3) (2.1-4) 若各向同性,?为标量,0)(??j i ij ?,???????332211,则: i i E P ??0? (i=1,2,3) 可见,不管对各向同性还是各向异性介质,E ?和P ?之间均只有线性关系。

 2.二级项: E E P ???:)2(0)2(??? (2.1-5) 它的分量形式为 k j ijk k j ijk i E E d E E P ????0)2( (i,j,k=1,2,3) 对标量式2)2(E P ??,设E 为基频的简谐波场t E E ?cos 0?,则平方项对P 的贡献为  2/)2cos 1(cos 202)2(0)2(t E t E P ??????? (2.1-6) 这里出现了倍频项,即出现二次谐波。

另一项是稳恒电场项,即零频项,即光整流项。

若输入的是两种不同频率的波场,则通过二阶项的贡献就可以出现12?、22? 、21???(和频)、21???(差频)等不同频率的项。

 3.三级项: E E E P ?????)3(0)3(??? (2.1-7) 分量形式为:l k j ijkl i E E E P ??0)3(? (i,j,k,l=1,2,3)  目前,在非线性光学的一个重要分支“相位共轭光学”中,重点讨论的四波混频现象就属于三阶非线性效应。

将三个波作为入射场,表示为抽运波),(11r E ?? ,),(22r E ??和物波),(r E p p ?? ,代入)3(P 式后,对于相位共轭的光学过程,我们感兴趣的是??p NL E E E P ????21)3(?这一项,它所辐射的波频率为p c ???????21,当三个入射场的频率相同,即???????p21 时,称作简并四波混频。

这时,出射波cE 的频率?????????c ,与入射波相同。

若二抽运波的波矢量有如下关系:21k k ????,则可得c E 的波矢量和入射物波的波矢量有如下关系:p c k k ????即出射波是入射波的相位共轭波,这是现代光学中获得相位共轭波的常用方法[3]。

 人们一般认为最早的非线性光学现象是1961年被观察到的。

当时Franken等人在Michigen大学做了一个实验:红宝石激光器发出的波长为6943?A 的激光入射到石英上,产生了一条波长为3471.5?A 的新的谱线,即其频率是入射光的两倍,这就是所谓光倍频现象。

这是不同于“光通过不同媒质时其频率不变”这一线性光学结论的,而由非线性光学则很容易理解。

随后,又发现了许多非线性光学现象:如包括上述光倍频现象在内的、不同频率的光波之间可以产生能量交换,因而引起频率转换的各种混频现象;物质的折射率和吸收系数等光学参量与入射光强有关,因而可产生光束的自聚焦、自散焦、自相位调制、自感应透明……等一系列自作用;使各种散射过程转变为相应的受激光散射,如受激拉曼散射、受激布里渊散射;以及多光子吸收,光子回波……等等。

 第二节 非线性电极化强度根据因果性原理,三维空间中的电极化强度)()1(t P ?与)()1(t E ?之间的关系为???????????)1(0)1(0)1()()()()()(????????d t E R d E t R t P t????? (2.2-1) 在这里已考虑到电场强度和电极化强度都是矢量这个事实。

由因果性原理,t t ??时的电场强度)(t E ??对)()1(t P 是没有贡献的,即t ??时,)(?E ?对)()1(t P ?的贡献为零。

换言之0)()1(???t R ?t ?? (2.2-2) 所以?????????????????????????????????d t E R d E t R d E t R t P t)()()()()()()()1(0)1(0)1(0)1(??????? (2.2-3)现对电场)(??t E ?作傅立叶变换??????????????d t i E t E )](exp[)()(??(2.2-4)并代入(2.2-3)式后有?????????????????????d d t i E R t P )](exp[)()()()1(0)1(??? (2.2-5)而对)()1(t P ?作傅立叶变换后有????????????????????????d t i E d t i P t P )exp()()()exp()()()1(0)1(???(2.2-6)所以 ????????????d i R )exp()()()1()1(? (2.2-7)(2.2-6)式和(2.2-7)式是一阶电极化强度)()1(t P ?和一阶电极化率张量)()1(??的表示式。
