音频功放电路设计与制作

合集下载

音频小信号功率放大电路设计全文编辑修改

音频小信号功率放大电路设计全文编辑修改

精选全文完整版可编辑修改目录1 选题背景 (2)1.1 指导思想 (2)1.2 方案论证 (2)1.3 基本设计任务 (2)1.4 发挥设计任务 (2)1.5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据(或者仿真结果) (7)6.1仿真检查 (8)6.1.1第一级仿真检查。

(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活,这些产品在使用时时常会有音频的播放,而这些产品本身配带的音频播放装置往往功率较小,难以带给人们想要的音乐效果与震撼。

因此音频小信号功率放大器就有着广泛的运用空间,能够让人们尽情享受音乐激情与活力。

正因为如此我对音频小信号放大电路产生了浓厚的兴趣,希望通过自己的知识和能力亲自动手设计和制作这样一款产品。

1.1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大;把放大后的信号接入第二级功率放大电路进行功率放大。

1.2 方案论证方案一:可使用NE5532配合集成功放TDA2030进行功率放大。

这样实现电路简单方便且电路的实现效果会很好,但由于题目要求不允许使用集成音频功放所以此方案不符合,故舍弃此方案。

高保真音频功率放大器设计资料

高保真音频功率放大器设计资料

电子技术课程设计
方案二: LM386是一种音频集成功放,具有自身功耗低、 电压增益可调整、电源电压范围大、外接元件少和总谐波 失真小等优点,广泛应用于录音机和收音机之中。LM386电 源电压4--12V,音频功率0.5w。LM386音响功放是由NSC制 造的,它的电源电压范围非常宽,最高可使用到15V,消耗 静态电流为4mA,当电源电压为12V时,在8欧姆的负载情况 下,可提供几百mW的功率。它的典型输入阻抗为50K。
2019/3/2
11
2019/3/2 10
电子技术课程设计
六、参考文献
[1] 付家才.电子实验与实践.北京:高等教育出版社, 2005.9 [2] 廖芳.电子产品生产工艺与管理.电子工业出版社2003.9 [3] 周泽义.电子技术实验.武汉:武汉理工大学出版社, 2001.5 [4] 谢自美.电子线路设计· 实验· 测试.第三版.武汉:华中科 技大学出版社,2006.8
2019/3/2
Chapter 4:
8
8
电子技术课程设计
四、功率放大电路设计
功率放大器的作用是给音响放大器的负载RL(扬声器)提供一定的输 出功率。当负载一定时,希望输出的功率尽可能大,输出信号的 非线性失真尽可能地小,功率尽可能的高。
2019/3/2
9
电子技术课程设计 五、调试与测量
(1)通电观察。接通电源后,先不要急于测试,首先观察功放电 路是否有冒烟、发烫等现象。若有,应立即切断电源,重新检查电 路,排除故障。 (2)静态工作点的调试。将功率放大器的输入信号接地,测量输 出端对地的点位应为0V左右,电源提供的静电电流一般为几十mA 左右。若不符合要求,应仔细检查外围元件记接线是否有误;若无 误,可考虑更换集成功放器件。 (3)动态测试。在功率放大器的输出端接额定负载电阻RL条件 下,功率放大器输入端加入频率等于1KHz的正弦波信号,调节输入 信号大小,观察输出信号的波形观察输出信号的波形。若输出波形 变粗或带有毛刺,则说明电路发生自激振荡,应尝试改变外接电路 的分布参数,直至自激振荡消除。然后逐渐增大输入电压,观察测 量输出电压的失真及幅值,计算输出最大不失真功率。改变输入信 号的频率,测量功率放大器在额定输出功率下的频带宽度是否满足 设计要求。

音频功率放大器的设计仿真与实现全解

音频功率放大器的设计仿真与实现全解

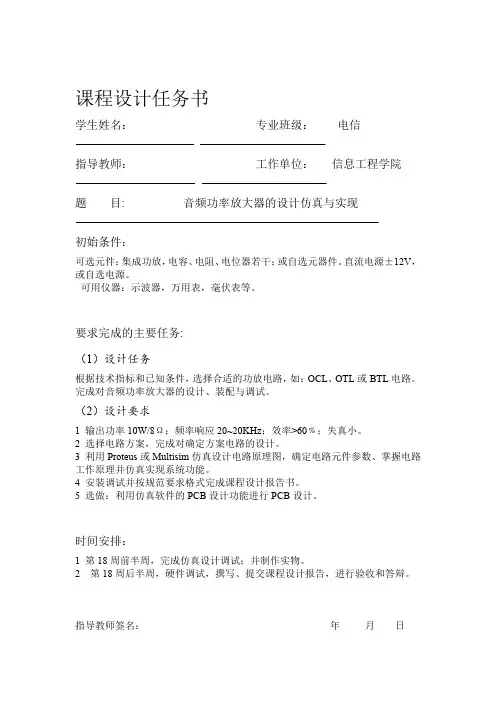

课程设计任务书学生姓名:专业班级:电信指导教师:工作单位:信息工程学院题目: 音频功率放大器的设计仿真与实现初始条件:可选元件:集成功放,电容、电阻、电位器若干;或自选元器件。

直流电源±12V,或自选电源。

可用仪器:示波器,万用表,毫伏表等。

要求完成的主要任务:(1)设计任务根据技术指标和已知条件,选择合适的功放电路,如:OCL、OTL或BTL电路。

完成对音频功率放大器的设计、装配与调试。

(2)设计要求1 输出功率10W/8Ω;频率响应20~20KHz;效率>60﹪;失真小。

2 选择电路方案,完成对确定方案电路的设计。

3 利用Proteus或Multisim仿真设计电路原理图,确定电路元件参数、掌握电路工作原理并仿真实现系统功能。

4 安装调试并按规范要求格式完成课程设计报告书。

5 选做:利用仿真软件的PCB设计功能进行PCB设计。

时间安排:1 第18周前半周,完成仿真设计调试;并制作实物。

2 第18周后半周,硬件调试,撰写、提交课程设计报告,进行验收和答辩。

指导教师签名:年月日日月年系主任(或责任教师)签名:目录1 设计任务与要求……………………………………………………………………………..错误!未定义书签。

1.1设计任务…………………………………………………………………………………...错误!未定义书签。

1.2设计要求…………………………………………………………………………………...错误!未定义书签。

2 设计方案………………………………………………………………………………………...错误!未定义书签。

3 选择器件与参数运算………………………………………………………………………错误!未定义书签。

3.1运放NE5532介绍……………………………………………………………………..错误!未定义书签。

3.2 TDA 2030介绍………………………………………………………………………….43.3功率计算 (5)4 单元电路设计 (6)4.1主电源电路 (6)4.2调音电路 (6)4.3功率放大电路 (7)5 电路设计仿真 (9)5.1仿真电路图 (9).9…………………………………………………………仿真结果5.2.6 心得体会 (10)7 参考文献 (11)附表一:电路原理图………………………………………………………………………….错误!未定义书签。

音响放大电路设计与制作教案(详案)

音响放大电路设计与制作教案(详案)

4、音响放大电路设计与制作教案(详案)一、教学目标:1. 让学生了解音响放大电路的基本原理和作用。

2. 培养学生掌握音响放大电路的设计与制作方法。

3. 提高学生对电子元件选型、电路图绘制和焊接技能的应用。

二、教学内容:1. 音响放大电路的基本原理与组成。

2. 音响放大电路的设计方法。

3. 音响放大电路的制作步骤。

4. 音响放大电路的调试与优化。

5. 音响放大电路的实际应用案例分析。

三、教学准备:1. 电子元件:晶体管、电阻、电容、耳机等。

2. 电路图绘制软件:如Protel、Altium Designer等。

3. 焊接工具与材料:焊锡、助焊剂、焊台、剥线钳等。

4. 音响设备:如音响、功放等。

四、教学过程:1. 讲解音响放大电路的基本原理与组成,让学生了解音响放大电路的作用。

2. 引导学生学习音响放大电路的设计方法,如选择合适的放大器件、计算元件参数等。

3. 分组讨论音响放大电路的制作步骤,包括电路图绘制、元件选型、焊接等。

4. 演示音响放大电路的制作过程,让学生跟随操作,锻炼动手能力。

5. 讲解音响放大电路的调试与优化方法,如调整放大倍数、音质调校等。

6. 分析音响放大电路的实际应用案例,让学生了解其在现实生活中的应用。

五、教学评价:1. 学生能熟练掌握音响放大电路的基本原理与组成。

2. 学生能独立完成音响放大电路的设计与制作。

3. 学生具备对音响放大电路进行调试与优化的能力。

4. 学生能分析音响放大电路在实际应用中的作用。

六、教学方法:1. 采用讲授法,讲解音响放大电路的基本原理与组成。

2. 采用案例分析法,分析音响放大电路的实际应用案例。

3. 采用实践教学法,让学生动手制作音响放大电路,培养实际操作能力。

4. 采用小组讨论法,分组讨论音响放大电路的设计与制作过程,提高团队合作能力。

七、教学步骤:1. 第一步:讲解音响放大电路的基本原理与组成,让学生了解音响放大电路的作用。

2. 第二步:引导学生学习音响放大电路的设计方法,如选择合适的放大器件、计算元件参数等。

音频功放电路设计与制作

音频功放电路设计与制作

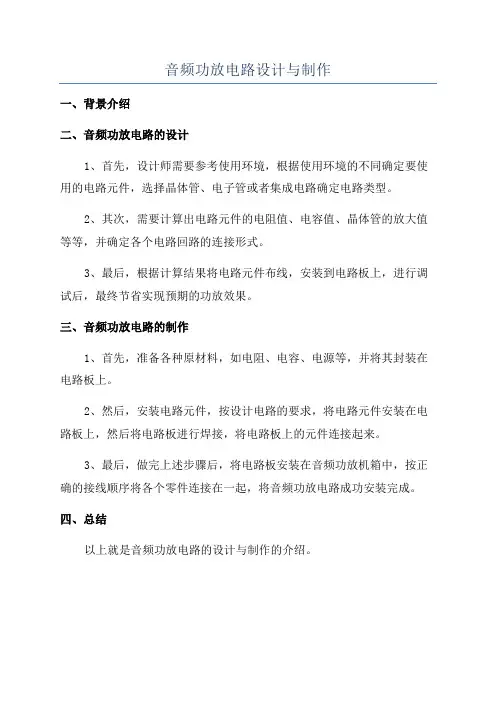

音频功放电路设计与制作
一、背景介绍
二、音频功放电路的设计
1、首先,设计师需要参考使用环境,根据使用环境的不同确定要使用的电路元件,选择晶体管、电子管或者集成电路确定电路类型。

2、其次,需要计算出电路元件的电阻值、电容值、晶体管的放大值等等,并确定各个电路回路的连接形式。

3、最后,根据计算结果将电路元件布线,安装到电路板上,进行调试后,最终节省实现预期的功放效果。

三、音频功放电路的制作
1、首先,准备各种原材料,如电阻、电容、电源等,并将其封装在电路板上。

2、然后,安装电路元件,按设计电路的要求,将电路元件安装在电路板上,然后将电路板进行焊接,将电路板上的元件连接起来。

3、最后,做完上述步骤后,将电路板安装在音频功放机箱中,按正确的接线顺序将各个零件连接在一起,将音频功放电路成功安装完成。

四、总结
以上就是音频功放电路的设计与制作的介绍。

音频功率放大器的设计毕业论文

音频功率放大器的设计毕业论文

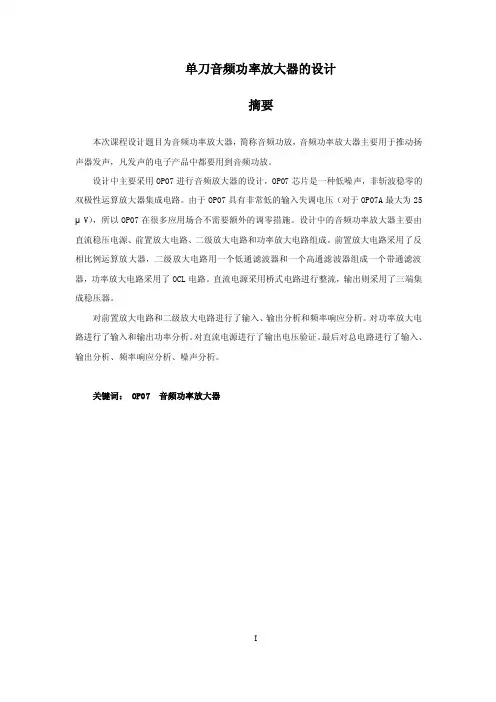

单刀音频功率放大器的设计摘要本次课程设计题目为音频功率放大器,简称音频功放,音频功率放大器主要用于推动扬声器发声,凡发声的电子产品中都要用到音频功放。

设计中主要采用OP07进行音频放大器的设计,OP07芯片是一种低噪声,非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压(对于OP07A最大为25μV),所以OP07在很多应用场合不需要额外的调零措施。

设计中的音频功率放大器主要由直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。

前置放大电路采用了反相比例运算放大器,二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波器,功率放大电路采用了OCL电路。

直流电源采用桥式电路进行整流,输出则采用了三端集成稳压器。

对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。

对功率放大电路进行了输入和输出功率分析。

对直流电源进行了输出电压验证。

最后对总电路进行了输入、输出分析、频率响应分析、噪声分析。

关键词: OP07 音频功率放大器AbstractThe curriculum design entitled the audio power amplifier, referred to as audio amplifier, audio power amplifier is mainly used to promote the speaker sound, and where the sound of electronic products to be used in audio amplifier.The main design using the OP07 audio amplifier design, the OP07 chip is a low-noise, non-chopper-stabilized bipolar op amp IC. OP07 has very low input offset voltage (for OP07A 25μV), OP07 in many applications do not require additional zero measures. The design of audio power amplifier by the DC power supply, preamplifier circuit, two amplification circuit and power amplifier circuit. Preamplifier circuit using a reversed-phase proportion of op amp, two amplifier with a low-pass filter and a high-pass filter composed of a band pass filter, power amplifier OCL circuit. The DC power bridge circuit rectifier, the output uses a three-terminal integrated voltage regulator.Preamplifier and two amplifier input, output and frequency response analysis. Power amplifier input and output power analysis. V alidation of the output voltage of DC power. Finally, the total circuit input-output analysis, frequency response analysis, noise analysis.Key words:OP07 audio power amplifier目录摘要 (I)Abstract (II)第一章音频放大器的概述 (1)1.1音频放大电路的回顾 (1)1.2音频功率放大器的介绍 (1)1.2.1 A类(甲类)功率放大器 (2)1.2.2 B类(乙类)功率放大器 (2)1.2.3 AB类(甲乙类)功率放大器 (2)1.2.4 C类(丙类)功率放大器 (2)1.2.5 D类(丁类)功率放大器 (3)1.3放大器的技术指标 (3)第二章音频功率放大器的设计 (6)2.1设计方案分析 (6)2.2前置放大电路设计 (6)2.3二级放大电路设计 (8)2.2.1 低通滤波器设计 (8)2.2.2 高通滤波器设计 (10)2.2.3 二级放大电路电路设计 (12)2.4功率放大器设计 (12)2.5 直流稳压电源设计 (13)2.6 OP07的功能介绍 (14)第三章电路的仿真 (16)3.1 前置电路的仿真 (16)3.1.1 输入与输出分析 (16)3.1.2 电路频率响应特性分析 (17)3.2二级放大电路仿真 (18)3.2.1电路输入与输出分析 (18)3.2.2电路频率响应特性分析 (19)3.3 功率放大电路功率仿真 (20)3.4 直流稳压电源仿真 (22)3.5音频功率放大电路仿真和分析 (23)3.5.1 电路输入与输出分析 (23)3.5.2电路频率响应特性分析 (24)第四章焊接调试组装 (26)4.1焊接 (26)4.2组装 (26)4.3调试 (26)4.4结果 (26)总结 (27)致谢 (28)参考文献 (29)第一章音频放大器的概述1.1音频放大电路的回顾音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。

音频功率放大器的制作与调试

音频功率放大器的制作与调试

音频功率放大器的制作与调试第一部分自行设计电路---基于声卡的一种声光报警装置的设计摘要本文提出了一种利用计算机声卡,配合继电器控制电路实现声光报警功能的方法,实现了对环境或对象的健康监测。

并讨论了电路设计的具体方案,给出了PSpice模拟仿真结果。

仿真结果表明:该报警电路简单可靠实用,完全可以实现声光报警功能。

1、设计目标设计一个报警电路,该电路与计算机声卡相连,计算机声卡的输出信号为其输入信号。

当计算机声卡有输出时,电路中的继电器线圈导通吸合,继电器的常开触点闭合,反之,其常开触点断开。

将继电器的常开触点串入声光报警器的工作回路中,可以控制声光报警器的工作状态。

电路的原理框图如图1所示。

2、声卡的输出信号声卡的输出信号是极其微弱的信号,音箱的工作原理是将声卡的输出信号先经过功放进行放大,然后驱动扬声器来发声的。

同理,要设计一个报警装置,首先要做的就是对信号进行放大。

声卡的输出信号与电脑播放的音频文件关系密切。

当播放音乐和电影等文件时,声卡的输出为脉动成分很高的电平信号,用示波器观察的波形跳变激烈,其幅值电平大概在50mV~2V左右。

为了保证电路中的固体继电器的正常工作,本电路中采用标准的正弦信号。

考虑到音频文件的频率特性和放大电路的带宽等因素,利用Test Tone Generator软件产生一个频率为1K Hz,振幅为0.5V的正弦信号。

如图2所示。

3、设计方案及Orcad PSpice模拟仿真[1]结果对声卡输出信号的放大,有两种方案。

第一种方案是用二极管、三极管、电阻、电容等元器件直接搭建;第二种方案利用集成运放搭建。

3.1 基于三极管等元器件的放大电路及仿真结果基于三极管等元器件的放大电路[2] [3]如图3所示,其Pspice仿真结果如图4所示。

分别对上图两个探测点进行仿真结果如下:电路的工作原理为:输入信号通过三极管放大电路放大后,再经过整流和滤波,得到一个比较稳定的电平信号(见仿真图上的红色曲线)。

TDA2030双声道音频功放设计

TDA2030双声道音频功放设计

摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。

功放电路设计与制作

功放电路设计与制作

功放电路设计与制作在设计和制作功放电路之前,首先需要明确功放电路的功能和要求。

功放电路是一种将低功率信号转化为高功率信号的电路,主要用于音频放大器、音响设备、电视机或无线电发射机等领域。

设计和制作功放电路需要考虑以下几个方面:功放电路的工作原理、电路的拓扑结构、电路元件的选型和配合、电路参数的调整和稳定性问题等。

首先,功放电路的工作原理是将低电平信号经过放大器的放大作用后,输出一个相对较高电平的信号。

放大器的一般组成主要包括输入级、中间级和输出级。

输入级主要是对输入信号进行放大,中间级主要是对信号进行滤波和调整,而输出级主要是对信号进行放大和驱动输出负载。

功放电路的类型有很多种,如晶体管功放、电子管功放、集成电路功放等。

其次,选择电路的拓扑结构也是一个重要的环节。

功放电路的拓扑结构可以是AB类、B类、A类、C类等。

AB类功放电路具有高效率、低谐波失真和线性度好的特点,B类功放电路功率输出较高,但谐波略大,A类功放电路直流偏置较大,功率利用率较低,但具有良好的线性度,C类功放电路功率利用率很高,但存在严重的谐波失真。

根据具体的应用需求和电路性能要求,选择合适的拓扑结构非常重要。

然后,选择合适的电路元件也是功放电路设计的关键。

电路元件的选择主要包括功率晶体管、电阻、电容、感应器等。

功率晶体管的选型需要考虑功率输出、电流放大倍数、频率响应等因素。

电阻和电容的选择要合理搭配,满足电路的工作要求。

感应器的选择需要考虑频率和电流的承受范围等因素。

此外,还需要注意元件之间的配合和匹配,以保证电路的正常工作和性能稳定。

最后,进行电路的调整和稳定性问题的考虑。

在制作功放电路时,需要对电路进行调整和测试,以确保输出信号的质量和稳定性。

调整可以通过改变元件的值、改变电路的拓扑结构等方法来实现。

稳定性问题主要考虑电路的温度稳定性、电源稳定性等因素,可以通过合理的散热设计、稳压电源等方法来解决。

综上所述,设计和制作功放电路需要对功放电路的工作原理、拓扑结构、电路元件的选型和配合、电路参数的调整和稳定性问题等方面有一定的了解和考虑。

音频功率放大器设计

音频功率放大器设计

音频功率放大器设计一、设计任务设计一个实用的音频功率放大器。

在输入正弦波幅度≤5mV,负载电阻等于8Ω的条件下,音频功率放大器满足如下要求:1、最大输出不失真功率P OM≥8W。

2、功率放大器的频带宽度BW≥50Hz~15KHz。

3、在最大输出功率下非线性失真系数≤3%。

4、输入阻抗R i≥100kΩ。

5、具有音调控制功能:低音100Hz处有±12dB的调节范围,高音10kHz处有±12dB的调节范围。

二、设计方案分析根据设计课题的要求,该音频功率放大器可由图所示框图实现。

下面主要介绍各部分电路的特点及要求。

图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大,然后输出驱动扬声器。

声音源的种类有多种,如传声器(话筒)、电唱机、录音机(放音磁头)、CD唱机及线路传输等,这些声音源的输出信号的电压差别很大,从零点几毫伏到几百毫伏。

一般功率放大器的输入灵敏度是一定的,这些不同的声音源信号如果直接输入到功率放大器中的话,对于输入过低的信号,功率放大器输出功率不足,不能充分发挥功放的作用;假如输入信号的幅值过大,功率放大器的输出信号将严重过载失真,这样将失去了音频放大的意义。

所以一个实用的音频功率放大系统必须设置前置放大器,以便使放大器适应不同的的输入信号,或放大,或衰减,或进行阻抗变换,使其与功率放大器的输入灵敏度相匹配。

另外在各种声音源中,除了信号的幅度差别外,它们的频率特性有的也不同,如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形,即低音被衰减,高音被提升。

对于这样的输入信号,在进行功率放大器之前,需要进行频率补偿,使其频率特性曲线恢复到接近平坦的状态,即加入频率均衡网络放大器。

对于话筒和线路输入信号,一般只需将输入信号进行放大和衰减,不需要进行频率均衡。

前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配;二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。

TDA2030双声道音频功放设计

TDA2030双声道音频功放设计

TDA2030双声道音频功放设计该电路采用了单电源供电,适用于单电源工作环境下。

以下是对该电路的详细设计和说明。

1.电源电压选择:TDA2030的工作电压范围为6V至36V,可以根据实际需求选择适当的电源电压。

在较低功率应用中,一般选择12V电源供电。

2.电源滤波电容:为了提供稳定的电源,可以在电源输入处使用一个较大的电解电容进行滤波。

一般选择数百微法的电容,例如470μF。

3.输入电容:为了阻隔直流偏置和保护输入设备,可以在输入信号源与TDA2030之间串联一个电容。

一般选择几十微法的电容,例如47μF。

4.反馈电阻与输入电阻:为了控制放大倍数,可以通过选择适当的电阻值来调节,一般可以选择10kΩ的电阻。

5.静态偏置电阻:为了保持输出信号的直流偏置,可以使用一个电阻网络来调节。

一般选择两个等值电阻,例如2.2kΩ。

6.输出短路保护:为了保护功放芯片和扬声器,可以在输出端串联一个脉冲型电流限制器。

一般选择一个电源稳压二极管,例如1N41487.扩音器输出电容:为了隔离直流信号,并将输出信号耦合到扬声器,可以在输出端串联一个电容。

一般选择几十微法到数百微法的电容,例如100μF。

以上是对TDA2030双声道音频功放电路的设计和说明。

在实际应用中,还需根据具体需求进行进一步的设计和调试,例如选择合适的电阻、电容和滤波器等组件,以及合理布局和绘制PCB电路板。

总结起来,TDA2030双声道音频功放芯片是一种经典的音频功放芯片,在音响和功放应用中被广泛使用。

它具有高性价比和良好的音质,适合各种音频放大应用。

通过适当的电路设计和调试,可以实现稳定可靠的音频放大效果。

音频功率(100W)放大器设计

音频功率(100W)放大器设计

波形的失真是由于在正弦波上加了多种高 次谐波造成的(如3次谐波、5次谐波等) 所以称为总谐波失真。理想的音频功率放 大器没有谐波失真及噪声,所以 THD+N=0%。实际的音频功率放大器有各 种谐波造成的失真及由器件内或外部造成 的噪声,它有一定的THD+N的值。这个值 一般在0.00n%-10%之间(n=1~9)。0.1% 以下耳朵基本感觉不出来。
音频功率(100W)放大 电路的设计
1、功率放大电路类型的选择

甲类功放的主要优点就是电路简单易行,非线性失真 小,适用于小功率的线性音频放大器 乙类功放与甲类功放最主要的不同点就是静态电流小, 因此无信号时消耗功率小,可获得较高的效率;但是, 乙类功放在工作时,由于两只晶体管交替导通与截止, 因而,在两管输出信号波形的衔接处,会产生交越失 真;而且功放管在从反偏到零偏再转为正偏转换时, 随着信号频率升高,输出信号就会在时间上延迟,出 现所谓的开关转换失真。
由于B1和B2输入的音频信号要求反相,故 音频信号在进入功率放大级之前,要先经 过反相处理。
反相电路原理图
图中VT组成的单管放大电路没有电压放大 作用,它采用分压式偏置供给VT关静态工 作电流,从集电极和发射极输出的音频信 号大小分别为IcRc和IeRe,由于Ic≈Ie, Rc=Re,所以两路的信号大小相等而极性 相反,可将它们分别通过电容耦合到电路 的两个反相输入端。
仿真时所用电路
XWM1
V I
VCC 30V 0 R1 1.2kΩ R3 4kΩ 4 Q1 C5 GND GND 10uF C2 10uF VDD BD135-10 -30V V1 C1 1 2 R2 1kΩ R4 4kΩ C3 10uF
2 5
XSC1

基于tda2822的功放电路设计与制作

基于tda2822的功放电路设计与制作

基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片,它的功率输出小、体积小、价格低,常用于手机、MP3、MP4等小型消费电子产品的功放设计。

本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作:一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点,它的容性功率为2W,放大器的失真度小于1%,低噪声(2μV),高输出驱动能力(10Vp-p),较低的反馈电阻和较低的供电电压(3V),以及低功耗(1.6mA),使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。

2、TDA2822应用TDA2822可用于小型消费电子产品中的功放,如手机、MP3、MP4等,还可用于播放器、收音机、音箱等音频设备中的功放,以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。

二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图,它是一个简单的立体声功放放大器,由TDA2822、电容、电阻和有源分压器等组成。

2、工作原理TDA2822的工作原理很简单,它将输入的立体声信号(左声道和右声道)先分别经过两个TDA2822的放大器进行放大,然后由TDA2822内部的转换放大器把两路放大后的信号进行结合,最后通过输出电阻和有源分压器连接到外部功放。

三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时,首先需要准备一块电路板,然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配,连接好端子,同时要注意电路板的通断,以确保电路的正常工作,并保持电路的整洁度。

2、验证电路装配完成后,要验证电路工作是否正常,首先用万用表测量TDA2822放大器的静态电压,同时测量外部功放的输出电压,以确保电路的正常工作,如果电压超出设定的范围,就需要及时调整电阻的电压来保证电路的正常工作。

音频功率放大器设计与制作

音频功率放大器设计与制作

引言 (1)第一章课题概况 (3)§1.1 课题设计要求 (3)§1.2 毕业设计目的 (3)第二章音响技术简介 (4)§2.1人耳的听觉特性 (4)§2.2高保真度 (4)第三章高保真音响的原理介绍 (6)§3.1设计思路 (6)§3.2滤波器的介绍 (6)§3.3功率放大器的介绍 (7)§3.4 音频功率放大器 (8)§3.5 电源 (14)第四章焊接与调试 (15)§4.1电路的焊接 (15)§4.2电路的调试 (15)第五章全文总结和展望 (16)§5.1总结 (16)§5.2展望 (16)致谢..................................................................................... 错误!未定义书签。

参考文献................................................................................... 错误!未定义书签。

附录........................................................................................... 错误!未定义书签。

人们总是喜欢用听音乐的方式来放松工作中的疲劳,或者欢聚庆祝,或者陶冶情操。

随着改革开放的深入,经济的快速增长和城市规模的不断扩大,人类的生活水平也都相应的提高了,人们懂得了听音乐来缓解生活中所带来的各种巨大压力,通过解放神经来提高自己的生活水平,如今的市场上有着许许多多,琳琅满目的音响品牌,具体那些好,商家各执一词,消费者也很难选择,因此,通过此次设计,可以解决消费者难以选择的麻烦,直接自己动手制作,了解音响的结构和特点,不光扩大了自己的知识面,从制作到完成作品,最后欣赏自己的作品,简直有种说不出的美妙感觉,连上CD机,放上自己喜欢的音乐,来享受音乐的魅力,从而能缓解压力,使心情放松,能更好的投入工作,从而提高自己的生活水平。

音频功率放大器设计

音频功率放大器设计
甲类
乙类
甲乙类
iC


Q
Q
Q

上页
下页
返回
第一节
01
第三节
02
第二节
03
集成功率放大器
04
概述
05
第四节
06
功率放大器设计
07
各类放大电路
08
第二章 音频功率放大器设计
2.2 互补对称电路
T1、T2:参数互补对称,称为互补对称电路。VI=0 时 VO=0。
T1和T2分别组成射极输出器
VI>0 时 T1 导通T2截至的等效电路 。
T1和T2分别组成射极输出器
VI<0 时 T1 截至T2导通的等效电路
2.2 互补对称电路
1.OCL电路
2. 2 .1双电源互补对称电路(OCL)
u
iC1
iC2
ωt
ωt
ωt
ωt
u
上页
下页
电路组成
返回
io
iC1
iC2
T1
T2
E
+UCC
ui
uo
+
-
-UCC
静态功率如何
功率计算
1. 输出功率: Po = —— · —— = — Uom Iom
集成功率放大器
第二章 音频功率放大器设计
功率放大器设计
2.1概 述
例: 扩音系统
执行机构
功率放大器的作用: 用作放大电路的输出级,以驱动执行机构。如使扬声器发声、继电器动作、 仪表指针偏转等。
乙类:t=T/2,管子只导通半个周期,另半个周期截止。
甲乙类:T/2 t<T ,管子导通时间大于半个周期,截止时间小于半个周期。

音频功率放大器电路设计

音频功率放大器电路设计

音频功率放大器电路设计(总4页) --本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、设计的题目及其要求(1)设计题目音频功率放大器电路仿真设计(2)课程设计的目标、基本要求及其功能:设计并实现OTL功率放大器,功率放大器的作用是给音响放大器的负载RL(扬声器)提供一定的输出功率。

当负载一定时,希望输出的功率尽可能大,输出的信号的非线形失真尽可能的小,效率尽可能的高。

用multisim软件对OTL功率放大器进行仿真实现。

根据实例电路图和已经给定的原件参数,使用multisim软件模拟电路,并对其进行静态分析,动态分析,显示波形图,计算数据等操作。

二、设计的基本思路及其设计出发点(1)设计的基本思路功率放大器的作用是给负载RL提供一定的输出功率,当RL一定时,希望输出功率尽可能大,输出信号的非线性失真可能小,且效率尽可能高。

由于OTL电路采用直接耦合方式,为了保证电路工作稳定,必须采取有效措施抑制零点漂移。

为了获得足够大的输出功率驱动负载工作,故需要有足够高的电压放大倍数。

因此,性能良好的OTL功率放大器应由输入级、推动级和输出级等部分组成。

(2)芯片的选择TDA 2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道,瞬态互调失真是决定放大器品质的重要因素,该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。

根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA 2030的输出功率却能达18W,若使用两块电路组成BTL电路,输出功率可增至35W。

另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护(当然这保护是有条件的,我们决不能因为有保护功能而不适当地进行使用)。

音频功率放大器 电子类 毕业设计

音频功率放大器 电子类 毕业设计

本科毕业论文(设计)题目:音频功率放大器设计学生姓名:指导教师:所在分院:专业:电子信息工程班级:二〇一三年五月音频功率放大器设计摘要:音频功放全称为音频功率放大器,它主要用于推动扬声器发声,从而重现声音的功放装置。

本设计主要采用前置NE5532集成放大,功放模块选用LM1875放大芯片,电源部分采用自制的线性直流电源。

该音频功率放大器能够很好的对低频小信号进行放大,它能够如实的反映出声音信号的音色,音高和音强等音质状况本来面貌的能力,并且对声音信号进行必要的修饰以及加工。

本文主要介绍基于LM1875 D类音频功率放大电路的设计,它在音频应用场合能够提供非常低的失真度和高质量的音色,还具有了高增益、快速转换速率、宽功率带宽、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。

在当今的社会中,经过了几代科学家的不断努力和尝试,它的技术已经日益成熟,用了一套比较完整的制作方法。

通过对硬件数据进行测试,比较输出功率和输入功率,进一步了解了音频功率放大器。

关键词:LM1875;高保真;功率放大Audio power amplifier designAbstract:Audio amplifier called the audio power amplifier, it is mainly used to promote the sound from the speakers to reproduce sound amplifier device. The design front NE5532 integrated enlarge, rear LM1875 amplifier chip, can be a good low-frequency small-signal amplification, it can truthfully reflect the tone of the sound signal, pitch and tone strong sound quality status and the ability of the original appearance of and the sound signal necessary modification and processing Therefore, the object of study is the sound quality of high-fidelity power amplifier technology, this paper describes the LM1875 class D audio power amplifier design, audio applications can provide very low distortion and high-quality sound, but also has a high gain, fast slew rate, wide power bandwidth, large output voltage swing, high current capability, and a very wide power range and other characteristics. Today, the audio power amplifier is still analog amplifier for mainstream products, analog amplifier has experienced decades of continuous improvement and perfection, and its technology has been developed to its peak. Test, comparing the output power and input power, hardware data Learn more about the audio power amplifier.Keywords: LM1875 ;High-fidelity ;power amplifier目录1. 绪论 (1)1.1音频功率放大器的设计背景 (1)1.2国内外的研究现状 (2)1.3设计的主要内容 (3)2 系统方案的论证 (4)2.1设计的主要任务 (4)2.2设计方案的选择 (4)3 硬件电路的设计 (6)3.1前置放大器 (6)3.2功放设计 (7)3.2.1 功率放大器的类别 (7)3.2.2 音频功率放大器的主要参数指标 (10)3.2.3 D类功率放大器的特点 (12)3.2.4 关于 LM1875的电路特点以及资料 (13)3.2.5 Lm1875放大电路的设计 (14)3.3电源电路的设计 (15)4 电路制作以及安装测试 (18)4.1装配与测试数据 (18)4.3实物展示 (19)5. 总结 (20)致谢 (21)参考文献 (22)1.绪论功率放大器,可以称之为“功放”。

功放DIY——用TDA1521音频功放IC自制高保真有源音箱

功放DIY——用TDA1521音频功放IC自制高保真有源音箱

功放DIY——用TDA1521音频功放IC自制高保真有源音箱荷兰飞利浦公司推出的TDA1521是一款双声道高保真功放IC,其工作电压范围宽,输出功率大,失真小,并且内部设有多种保护电路,工作稳定可靠。

该功放IC既可采用双电源供电,亦可采用单电源供电,由于内部含有两个相同的功放电路,并且外围元件很少,故使用一片TDA1521即可根据实际情况方便的组成OTL功放、OCL功放和BTL功放,非常适合初学者自己动手制作功放。

下面介绍两款采用TDA1521设计的OCL功放电路和OTL功放电路。

▲ TDA1521构成的OCL功放电路。

TDA1521采用9脚单列直插封装,内部设有短路及过热保护电路,并具有开关机静噪功能(在接通或断开电源时无冲击噪声)。

该IC的工作电压范围为±7.5~±20V,静态电流为40mA,输入电阻20KΩ,信噪比为85dB。

在电源电压为±16V时,输出功率为12Wx2(RL=8Ω,THD=0.5%),或15Wx2(RL=8Ω,THD=10%)。

由于OCL功放电路输出端不含输出耦合电容,故其低音效果更好。

本电路可以在±10~±16V电源电压下工作。

▲TDA1521构成的OTL功放电路。

若实际中没有双电源,亦可以将TDA1521接成单电源使用,此时需要将TDA1521的②③⑧脚连接起来,然后通过一个100μF的电解电容(即图中的C3)接地,同时TDA1521的输出端④脚和⑥脚都要通过输出耦合电容与喇叭连接。

TDA1521接成单电源使用时,推荐工作电压范围为16~32V。

由于其输出耦合电容为上千μF的电解电容,故这种OTL功放在处理低频信号方面要逊于上图所示的OCL功放电路。

▲ 单列直插9脚封装的TDA1521。

上图为单列直插9脚封装的TDA1521,还有一种TDA1521A,虽然也是单列直插封装,但其散热片与TDA1521不一样,在选用时需要注意。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
音频功率放大器设计与制作
项目6:制作项目
音频功率放大器设计与制作
项目来源
这是2009年全国大学生电子大赛高职组 (G)组设计题目,由于学生在参赛过程中出现了一 些问题,导致参赛成绩不理想。 如果想在比赛中取得好成绩,从组织参赛、 平时训练、比赛,每一个环节都不能出错。
音频功率放大器设计与制作
1 1 1 1 2
电解电容 47u 电解电容 10u 4.7k 3.3K 200
2 1 1 1 2
电解电容 220u 104 22p 1K 15k
4 4 1 2 2
音频功率放大器设计与制作
项目制作的方法 1、分模块制作:项目分两个个模块 前置放大电路,功率放大电路; 2、分模块测试:逐步制作,逐步测试, 按照信号的传递方向,循序渐进; 3、紧扣任务要求,技术参数要逐级达标。
音频功率放大器设计与制作
项目元器件列表 对照元器件列表,分发元件,学生对 照元件列表检查元件数量。
分类 元件 名称 数量 元件名称 数量 元件名称 数量 元件名称 数量
运放 MOS管 电位器 电阻 电阻
NE5532 IRF530 503 110K 22k
1 1 2 2 1
NE5534 IRF9530 104 2.2K 47
图9.2.3 T1和T2 管在ui作用下输入 特性中的图解分析
9.2.2 OCL电路的输出功率及效率
当输入电压足够大,且又不产生饱和失真的图解分析 图中I区为T1管的输出特性,II区 为T2管的输出特性;
二只管子的静态电流很小,可 认为Q点在横轴上。
最大输出电压幅值
Uop = VCC – UCES
一、主要技术指标
1.最大输出功率Pom 功率放大电路提供给负载的信号功率称为输出功率。是交流功率, 表达式为Po=IoUo。 最大输出功率是在电路参数确定的情况下,负载上可能获得的最大 交流功率
2.转换效率
功率放大电路的最大输出功率与电源提供的直流功率之比。直流功 率等于电源输出电流平均值及电压之积。
音频功率放大器设计与制作
MOSFET低功放电路(即本设计采用电路)而 MOSFET低功放电路的出现,给低功放OTL电路带来 更大的方便。OCL的输入激励若采用集成运放,则 电路结构更为简洁且设计更加容易。 我们最终选择NE5534和大功率MOSFET管IRF530和 IRF9530组成的低功放电路。NE5534担任电压驱动 激励级,大功率MOSFET管担任OCL功率放大。调整 电位器使两管的静态电流为15mA~20Ma左右,即为 正常工作状态。
项目任务: 设计并制作一个高保真音频放大器。要求 末级功放管采用分立的大功率MOS管。
音频功率放大器设计与制作
项目要求 1.基本要求 (1)当输入正弦信号电压有效值为5mV时,在8Ω电 阻负载(一端接地)上,输出功率≥5W,输出波 形无明显失真。 (2)通频带为20Hz~20kHz。 (3)输出噪声电压有效值V0N≤5mV。 (4)尽可能提高功率放大器的整机效率。 2. 发挥部分 (1)低频功率放大器通频带扩展为10Hz~50kHz。 (2)在满足输出功率≥5W、通频带为20Hz~20kHz 的前提下,尽可能降低输入信号幅度。
如何消除?
图9.1.4 OTL电路
动画avi\17-
四、无输出电容的功率放大电路 Output Capacitorless(OCL电路)
双电源供电,T1和T2特性对称 静态时: T1和T2均截止,输出电压为 零。 工作时: T1和T2交替工作,正、负电源交 替供电,输出与输入之间双向跟随。
图9.1.5 OCL电路 不同类型的二只晶体管交替工作,且均组成射极输出形式的电路称为 “互补”电路;二只管子的这种交替工作方式称为“互补”工作方式。
最大输出电压、最大输出功率和效率
2.功放电路的分类:
甲类、乙类、甲乙类、丙类和丁类
变压器耦合、OTL、OCL和BTL
VCC-U CES U Om= 2 2 2 U Om (VCC-U CES) POm= = RL 2R L
3.OCL功放的性能指标:
2 VCC (VCC-U CES) PV= RL POm VCC-U CES = = PV 4 VCC
音频功率放大器设计与制作
电路制作、调试关键点 1、前置放大电路制作、调试方法 经过精确计算,当输入5mv的正弦信号 时,前置放大电路输出7V左右正弦波信号。 调整电位器RW1和RW2即可。 2、功率放大电路制作、调试方法 经过精确计算,当输入5mv的正弦波信 号时,功放输出15v左右的信号。调整电位 器RW3和RW即可,减少噪音干扰。
解(1)
D2
R2
U Om (VCC-U CES) POm= = = 18W RL 2R L
2 2
RL
+ uo

(2)因为UO≈Ui,所以UOm≈8V。最大输出功率
POm VCC-U CES = = = 0.628 PV 4 VCC
+ ui
T2
V5 R3
VCC
U Om 8 POm= = = 16W RL 4
如何求PT的最大功率?
dPT 2 令 = 0,可以求得,U OM= VCC 0.6VCC dU OM
V 2 CC PT max= 2 0.2P0 m RL
晶体管集电极最大功耗仅为最大输出功率的五分之一。 在查阅手册选择晶体管时,应使极限参数 BUCEO>2VCC ICM>VCC/RL PCM>0.2Pom
当 ui > 0 ( 至 ), T1 微导通 充分导通 微导通;
T2 微导通 截止 微导通。 当 ui < 0 ( 至 ), T2 微导通 充分导通 微导通; T1 微导通 截止 微导通。 二管导通的时间都比输入信号的半个 周期更长,功放电路工作在甲乙类状 态。
五、桥式推挽功率放大电路 Balanced Transformerless(BTL电路)
单电源供电,四只管子特性对称 静态时,四只晶体管均截止,输 出电压为零。 工作时, 当 ui>0时 ,T1和T4导通, T2和T3 截止,负载上获得正半周电压; 图9.1.6 BTL电路 当 ui<0时 ,T2和T3导通, T1和 T4 截止,负载上获得负半周电压。
பைடு நூலகம்
音频功率放大器设计与制作
焊接工具、耗材、仪器仪表 1、电烙铁、焊锡丝、导线、螺丝刀、河 口钳子、吸锡器; 2、电路板、元器件、电路原理图; 3、信号发生器、万用表、示波器、稳压 电源; 4、笔、记录本。
音频功率放大器设计与制作
项目原理图(一)前置放大电路
音频功率放大器设计与制作
项目原理图(二)功率放大电路部分
丁类:功放管工作在开关状态,管子 仅在饱和导通时消耗功率。
集电极电流iC将 严重失真。
三、无输出变压器的功率电路Output Transformerless (OTL电路)
用一个大容量电容取代了变压器(电容:几百~几千微法的电解电容器) 单电源供电。T1和T2特性对称 静态时:前级电路应使基极电位为 VCC/2,发射结电位为VCC/2 ,故电容 上的电压也VCC/2。 工作时: T1和T2轮流导通,电路为射 极跟随状态。 OTL工作在乙类工作状态, 会出现交越失真。
3.最大输出电压Uom
功率放大电路的分类
在放大电路中,若输入信号为正弦波时,根据晶体管在信号整个 周期内导通情况分类 iC ICQ O Icm iC iC Icm 2 ICQ O
ICQ
Icm
2
t
O

2
t
t
甲类( = 2 ) 丙类: 导通角小于 。
乙类( = )
甲乙类( < < 2 )
音频功率放大器电路原理(一)
前置放大电路方案分析 采用集成运放前置放大级时,必须选用 满足指标要求的集成运放芯片。经综合考虑本设 计选用NE5532。 集成运放构成前置放大电路时, 为提高其输入电阻和共模抑制性能,减少输出噪 声,必须采用同相放大电路结构。为尽可能保证 不失真放大,采用两级运放电路。每级增益取决 于电阻之间的比值。这两级前置放大电路的增益 安排在60dB左右。
音频功率放大器电路原理(二)
低频功率放大级也有两种电路可以选择,即分 立元件和集成低频功率放大器,常见的功率放 大器可分为甲类、乙类和甲乙类三种。本次设 计功放采用甲乙类 放大。 分立元件低频功率放大器虽快被淘汰,但是由 于分立元件低频功率放大器可对每级工作状态 和性能逐级调整, 由很大的灵活性和自由度, 因此分立元件低功放比较容易满足题目中给出 的指标。
2 2
音频功率放大器设计与制作
验收要点 1)基本要求:
• 会根据原理图正确安装、焊接; • 元件焊点平滑光亮、均匀无毛刺、直径在 2MM(根据情况)以内; • 焊接手法快速、无虚焊、假焊、脱焊、堆 焊等现象; • 无焊接时烧坏元件的现象; • 元器件的拆焊迅速; • 元器件弯脚插接、布局符合要求。
最大不失真输出电压的有效值
VCC-U CES U Om= 2
图9.2.4 OCL电路的图解分 析
动画avi\17-
最大输出功率
2 U 2 Om (VCC-U CES) POm= = RL 2R L
电源VCC提供的电流
VCC-U CES iC= sin t RL
电源在负载获得最大交流功率时所消耗的平均功率等于其平均 电流与电源电压之积。
[例9.2.1] 在图9.2.2所示电路中已知VCC =15V,输入电压为正弦波, 晶体管的饱和管压降UCES =3V,电压放大倍数约为1,负载电阻RL = 4欧, +VCC R (1)求解负载上可能获得的最大功 R1
率和效率
T1 D1 ui
(2)若输入电压最大有效值为8V, 则负载上能够获得的最大功率为多少。
