C45N系列小型限流断路器的额定电流参数

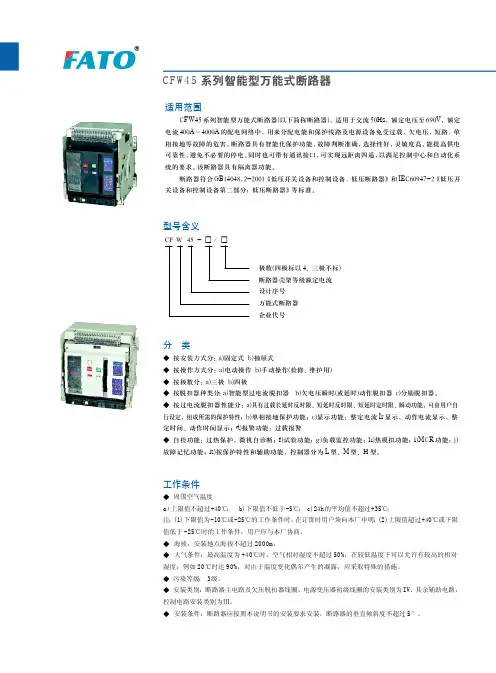

CFW45系列智能型万能式断路器
辅助触头按使用所确定的非正常使用条件下的接通分断能力见表10
表10
接通
分断
通断操作循环次数和操作频率
使用类别 I/Ie U/Ue cosf 或 T0.95 I/Ie U/Ue cosf或T0.95 操作循环次数 每分钟操作循环次数 通电时间(t)
AC-15 10 1.1 DC-13 1.1 1.1
0.3
注：表中 Ir1 为长延时保护整定电流，Ir2 为短延时保护整定电流，Ir3 为瞬时保护整定电流，Ir4 为接地保护整定值， ILC1、ILC2 为负载监控整定电流。
◆ 智能控制器过电流脱扣器的功能。 ◇ M 型过电流脱扣器的功能 a)电流表功能 显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。 b)电压表功能 显示各线电压，正常显示最大值。 c)负载监控功能 设置两个整定值，ILC1 整定范围(0.2～1)In，ILC2 整定范围(0.2～1)In，ILC1 延时特性为反时限特性， 其时间整定值为长延时整定值的 1/2；ILC2 延时特性有两种，第一种为反时限特性，其时间整定值为长 延时整定值的 1/4，第二种为定时限，其延时时间为60s。这二种延时功能，前者用于当电流接近过载整 定值时分断下级不重要负载，后者则用于当电流超过ILC1整定值，使延时分断下级不重要负载后，电流 下降，使主电路和重要负荷电路保持供电，当电流下降到ILC2时，经一定延时后发生指令再次接通下级 已切除过的电路，恢复整个系统的供电。上述两种监控保护，用户可任选其一，监控特性见图1-2（c（）d）。
电流
动作特性
I ≥ Ir2 I ≤ 8Ir1 反时限
I ≥ Ir2 I ＞ 8Ir1 定时限
整定时间 t2 可返回时间 t2
断路器参数
断路器参数1. 引言断路器是一种用于保护电路和设备的设备，它在电路中起到断开电流的作用，以防止电流过载引起的损坏。
断路器的参数是指它的技术规格和性能指标，包括额定电流、额定电压、短路容量、动作特性等。
本文将详细介绍断路器的各种参数及其含义。
2. 额定电流额定电流是指断路器能够正常工作的最大电流值。
在额定电流下，断路器可以长时间工作而不会过热或损坏。
因此，选择适当的额定电流对于保护电路和设备是至关重要的。
额定电流一般用安培（A）为单位进行表示。
3. 额定电压额定电压是指断路器设计用于工作的电压值。
断路器的额定电压应与电路中的电压匹配，以确保其能够正常工作和保护电路。
额定电压一般用伏特（V）为单位进行表示。
4. 短路容量短路容量是指断路器能够瞬时承受的最大短路电流。
在发生短路故障时，电流会迅速增大并达到最大值，如果断路器的短路容量不足，可能会导致断路器无法正常中断电路，从而造成连锁故障和设备损坏。
短路容量一般用安培（A）为单位进行表示。
5. 动作特性动作特性用于描述断路器对于过载和短路故障的反应速度。
根据不同的应用场景和需求，断路器的动作特性可以分为热动作、磁动作和电子动作三种。
•热动作断路器：在电流超过额定电流一定百分比时，断路器将在一定时间内断开电路，用于保护过载情况。
•磁动作断路器：在短路电流超过断路器短路容量时，断路器将立即断开电路，用于保护短路情况。
•电子动作断路器：通过电子元件检测电路中的故障信息，根据预设的逻辑条件对电路进行动作保护。
6. 其他参数除了上述主要参数外，断路器还有一些其他辅助参数。
•耐热温度：表示断路器可以在多高温度下正常工作，一般用摄氏度（℃）为单位进行表示。
•断路器类型：根据断路器的结构和工作原理，可以分为空气式断路器、油式断路器、真空式断路器等。
•额定操作次数：表示断路器设计的寿命和可靠性，一般用次数（次）为单位进行表示。
7. 结论断路器的参数对于选择合适的电气保护装置至关重要。
断路器各个参数的选择
配电用低压断压器的瞬时过电流脱扣器整定电流Im，应躲过线路正常工作时发生的尖峰电流，即按式Im≥K。(I+Ic-¨)确定。式中K3为低压断路器瞬时脱扣器可靠系数，一般取1．2；I。为线路中电流最大的一台电动机的全起动电流(包括了周期分量和非周期分量)，其值按电动机的全起动电流Iq的2 倍计算；I为除起动电流最大的一台电动机以外的线路负载计算电流。
4．5照明用低压断路器的过电流脱扣器的整定值
照明用低压断路器的长延时和瞬时过电流脱扣器的整定电流分别为：
Ir≥KIc，式中Ic为照明线路的计算电流，K为低压断路器长延时脱扣器可靠系数；
Im≥K，I，式中Ir为长延时整定电流，Kl，为低压断路器瞬时脱扣器可靠系数。
可靠系数取决于电光源起动状况和低压断路器的特性，其值见表1。
5．1小型断路器MCB(MiniatureCircuitBreaker)
对于将塑壳和过电流脱扣器加工为一体的小型断路器MCB而言，如MerlinGerin公司的C45N系列、ABB公司的$230系列、奇胜公司的E4CB系列、国产DZX19系列等，一般产品资料中只提供“断路器额定电流”一个值，此参数具有断路器壳架等级额定电流Inm、脱扣器额定电流In、长延时过载脱扣器动作电流整定值Ir三重含义，也即Inm=In=Ir，而瞬时电磁脱扣器动作电流额定值Im一般为固定值。因此在选择小型断路器时，只需给出1个电流值即可，不会产生歧义。
(1)脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。
(2)长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。
(3)短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=(2～10)×Ir。对不可调式可在其中选择一适当的整定值。
空开类型
空开类型
一般家用空气开关即指小型断路器，主要型号有C45N系列(中法合资型号），DZ47系列（国产型号），主要有10A, 16A，32A，40A，63A 等几个规格，分单极，两极，三极。
一般来说，空气开关被分为大致三个类型和三个断路方式。
磁性元件空间：
首先第一种空气开关就是使用电磁式进行断路的爱护装置。
磁生电电生磁是物理学中重要的理论常识，同样，当电路中的电流超过或达到额定的数值之时，空气开关的磁性断路装置就会产生足够强大的磁力，吸引开关进行重置操作，以此实现断路。
磁性空气开关也是我们最简单理解其工作原理的一类空气开关，它的使用范围也比较广泛，但是大家都知道，既然会产生磁性的效果，那么空气开关正常工作的时候它的四周就会产生磁场，而磁场是对人体有肯定损害的。
因此空气开关的平安性相对较低。
热元件空气开关：
热元件空气开关是一种使用热量造成开关变形完成电路断路的一类空气开关，通常它会和磁性空气开关相比协作使用，达到双保险的功能。
当电路中的电流达到额定数值但磁性开关没有实现断路，热开关就会因热量的大小而造成变形实现电路断开，保证电路的用电平安。
复式脱扣空气开关：
脱扣机构在空气开关中是一种连杆装置。
上面说到的热元件原理进行
断路操作的脱扣方式是一种反时限动作，即电能产生热量使得双金属片弯曲并促使脱扣器动作。
此外这种脱扣方式还有一种瞬时的操作方式，铁芯和相关铁机构相接，当电流达到额定数值时，就会促使带动脱扣器动作进行断路操作。
以断路方式来说，空气开关一般就是分为这三种，当然，为了在最大限度上保证空气开关的功能完整性和平安性，目前的空气开关基本都是使用这三种方式进行相互协作操作的。
断路器的各种电流具体含义解析
断路器的额定电流1n与断路器壳架等级额定电流lnm的区别2011-05-30 15:12断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
' }+ m2 i% `. n8 s——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
举例来说断路器的壳架电流是400A，那么该断路器的额定电流将小于等于400A，可以为400,250,100,50等等。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
断路器的各种电流具体含义解析
断路器的额定电流1n与断路器壳架等级额定电流lnm的区别2011-05-30 15:12断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
' }+ m2 i% `. n8 s——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
举例来说断路器的壳架电流是400A，那么该断路器的额定电流将小于等于400A，可以为400,250,100,50等等。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
断路器整定值
之马矢奏春创作断路器基本参数和选型该帖被浏览了195次| 回复了6次断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的呵护电器之一,也是功能最完善的呵护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压呵护.根据分歧需要,断路器可配备分歧的继电器或脱扣器.脱扣器是断路器总体的一个组成部份,而继电器,则通过与断路器把持机构相连的欠电压脱扣器、分励脱器来控制断路器.高压断路器一般由脱扣器来完成其呵护功能.标明高压断路器电流特性的参数很多,容易混淆不清.在设计文件中,经常在标明断路器的电流值时,不说明电流值的意义,给订货造成混乱.要完整准确的选择断路器,清楚地标定断路器的各个电流参数是需要的.1 断路器的额定电流参数国标《高压开关设备和控制设备高压断路器》gbl4048.294(等效采纳iec9472)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架品级额定电流1nm,并给出如下界说：断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流.对带可调式脱扣器的断路器则为脱扣器可长期通过的最年夜电流.断路器壳架品级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最年夜脱扣器额定电流暗示.国标gbl4048.294中对断路器额定电流的界说与我们通常所说的概念有些分歧.当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架品级额定电流”而不是“脱扣器额定电流”.例如当我们选择一只dz20y100／330080a型断路器时,通常我们简单地说其额定电流为 100a,脱扣器的额定电流为80a.大都高压断路器供应商所提供的产物资料中,也一般不提“断路器壳架品级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架品级额定电流”的一种简称,似乎较为合适.也许标准中对额定电流的界说与平时使用的纷歧致是招致混乱的原因之一.“断路器壳架品级额定电流”是标明断路器的框架通流能力的参数,主要由主触头的通流能力决定,它也决定了所能装置的脱扣器的最年夜额定电流值.在选择断路器时,此参数是不成缺少的.2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等.过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器,并有长延时、短延时、瞬时之分.过电流脱扣器最为经常使用.过电流脱扣器其举措电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆.电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的.过电流脱扣器按装置方式又可分为固定装置式或模块化装置式.固定装置式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不成调节,如dz20型；而模块化装置式脱扣作为断路器的一个装置模块,可随时调换,灵活性很强,如merlingerin公司的ns型.标明过电流脱扣器的电流有以下几个参数：脱扣器额定电流1n,指脱扣器能长期通过的最年夜电流.长延时过载脱扣器举措电流整定值ir,固定式脱扣器其1r=in,可调式脱扣器其ir为脱扣器额定电流1n的倍数,如1r=0.4～1×1n.短延时电磁脱扣器举措电流整定值im,为过载脱扣器举措电流整定值ir的倍数,倍数固定或可调,如im=2～10×ir.对不成调式可在其中选择一适当的整定值.瞬时电磁脱扣器举措电流额定值im′,为脱扣器额定电流in 的倍数,倍数固定或可调,如im′=1.5～11×in.对不成调式可在其中选择一适当的整定值.3 断路器的短路特性电流参数3.1 额定短路分断能力icn断路器的额定短路分断能力icn应采纳icu、ics暗示,在具体产物标准中确定.3.2 额定极限短路分断能力icu额定极限短路分断能力icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流暗示.要按规定的试验法式otco举措之后,不考虑断路器继续承载它的额定电流.o暗示分断把持；co暗示接通把持后紧接着分断把持；t暗示两个相继把持之间的时间间隔,一般不小于3min.3.3 额定运行短路分断能力ics额定运行短路分断能力ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,ics是icu的一个百分数.在按规定的试验法式otcotco举措之后,断路器应有继续承载它的额定电流的能力.对额定短路分断能力年夜于1500a的小型断路器,国标《家用及类似场所用断路器》gbl0963(等效采纳iecb98)规定应进行额定极限短路分断能力icu和额定运行短路分断能力ics试验.当icu≤6000a时,icu=ics,故只需作ics试验.所以标明短路分断能力为4500a、 6000a的小型断路器,其icu=ics=icn,故一般只提及其额定短路分断能力icn值.3.4 额定短时耐受电流icw额定短时耐受电流icw是指断路器在规定的试验条件下短时间接受的电流值.对交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05s.4 标定断路器的电流参数断路器的短路电流参数icu、ics、icw在选定断路器时需考虑,断路器型号和壳架品级额定电流inm选定后就已确定,故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚.4.1 小型断路器mcb(miniature circuitbreaker)对将塑壳和过电流脱扣器加工为一体的小型断路器mcb而言,如merlingerin公司的c45n系列、abb公司的s230系列、奇胜公司的e4cb系列、国产dzxl9系列等,一般产物资料中只提供“断路器额定电流”一个值,此参数具有断路器壳架品级额定电流inm、脱扣器额定电流in、长延时过载脱器举措电流整定值ir三重含义,也即inm=in=ir,而瞬时电磁脱扣器举措电流额定值im′一般为固定值.因此在选择小型断路器时,只需给出一个电流值即可,不会发生歧义.4.2 塑壳式断路器mccb(mouldedcasecircultbreaker)塑壳式断路器产物种类繁多,标定其电流比力复杂.如国产dz20系列、abb公司的sacemodul系列、merlingerin公司的compactns系列均为经常使用的塑壳式断路器.当断路器配装固定式的过流脱扣器时,脱扣器额定电流in和长延时过载脱扣器举措电流整定值ir相同,即in=ir,如dz20系列、tc系列、h 系列断路器属此种情况.此时需要标定两个电流值,断路器壳架品级额定电流inm、脱扣器额定电流in(或长延时过载脱扣器举措电流整定值ir).瞬时脱扣器举措电流整定值im′为固定值,一般不需标明.当断路器配装可调模块式的过流脱扣器时,脱扣器的各个电流均需明确标定,首先标明断路器壳架品级额定电流inm,然后标明所选择的脱扣器型号和脱扣器的各个电流整定值.如被选择merlingerin公司的compactns系列断路器时,需给出如下完整参数.nsl00h型,imm=100a,配str22se40a型电子脱扣器,in=40a,ir=0.8in(32a),im=5ir(160a),im′≤11in(固定值).4.3 框架式断路器acb(aircircuitbreaker)框架式断路器功能完善,多配装可调模块式过流脱扣器,如较me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb 公司的asce－megamax－f系列等.标注电流参数时,首先标明断路器壳架品级额定电流inm,然后标明选择脱扣器和脱扣器的各个电流整定值.断路器的经常使用基秘闻关符号其合义断路器的经常使用基秘闻关符号其合义及相互之间的关系Inm——断路器壳架品级电流 A ,它所指的含义是本断路器内所能装置的最年夜开关及脱扣器电流值.In——断路器的额定电流 A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不成调固定式热脱扣器中In=Ir1.Ir1——断路器的长延时整定电流 A ,它所指的含义是该断路器的过载呵护脱扣器所整定的电流值.Ir2——断路器的短延时整定电流 A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为2～12Irl 左右可调.Ir3——断路器的瞬时整定电流 A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不成调固定式脱扣器中,配电型为5Irl、10Irl两种,电念头呵护型为12Ir1,在电子可调式中,为 4～16Irl 左右可调.Ir4——断路器的单相接地整定电流 A ,它所指的含义是该断路器呵护的线路或设备发生单相接地故障时,接地呵护脱扣器整定的电流值,它的数值为0.2～0.6Irl 左右可调.Ire——断路器的漏电举措电流 A ,它所指的含义是该断路器呵护的线路或设备发生不正常泄漏电流时,漏电呵护脱扣器整定的电流值.它的数值为0.03/0.1/0.3/0.5A几种.Ir0——断路器预报警举措电流 A ,它所指的含义是该断路器负载电流超越预先设定的电流时,预报警装置发出报警指示信号,它的数值为 0.5～lIr1 左右可调.Ir2——短延时脱扣器的脱扣时间整定值 s A,可调时间为0.05～0.45s.这位朋友,您是在学电工学吧,在电工规程中规定,上一级开关的整定值必需年夜于下一级开关的整定值：原因是如果供电线路的末端发生故障时,会迅速切断它的上一级开关,而不会越级跳闸,使故障跳闸的范围尽量缩小,减少因停电而带来的影响和损失.开关的整定项目有很多的,主要有以下几个方面：1.过电流（过载）整定.2.短路电流整定（分为按时限和反时限）.3,漏电电流年夜小与时间整定.4.过电压和欠电压数值和时间整定.等等吧！在您将来的学习过程中会慢慢了解的更多的,祝您学习愉快,步步高升！整定值是经过整定计算和试验,所得出呵护装置(或继电器)完成预定呵护功能所需的举措参数(举措值、举措时间等)规定值.如果上一级小于下一级,那么上一级已经举措而下一级仍未举措,就没有呵护作用了.是开关接受的举措电流。
低压断路器电压脱扣器的选择
低压断路器电压脱扣器的选择低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调）；按结构型式分，有万能式（又称框架式）和塑壳式断路器；按灭弧介质分，有空气式和真空式（目前国产多为空气式）；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2 低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
低压断路器的电流参数
编号：SM-ZD-89799 低压断路器的电流参数Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改低压断路器的电流参数简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
断路器技术参数讲解
断路器技术参数讲解断路器技术参数参考标准：GB1984－2003；GB/T 11022－1999；1、额定电压：126kV、252kV、550kV；（额定电压取值与IEC 60694不同）2、额定绝缘水平：表1 额定电压范围I的额定绝缘水平（与IEC 60694表1a中不完全一致）额定电压Ur kV（有效值）额定短时工频耐受电压Ud kV（有效值）额定雷电冲击耐受电压Up kV（峰值）通用值隔离断口通用值隔离断口126 185 210 450 520 230 265 550 630 252 360 415 850 950 395 460 950 1050460 530 1050 1200 表2 额定电压范围II的额定绝缘水平（与IEC 60694表2a中不完全一致）额定电压Ur kV（有效值）额定短时工频耐受电压Ud kV（有效值）额定操作冲击耐受电压Us kV（峰值）额定雷电冲击耐受电压Up kV（峰值）相对地和相间开关断口和/或隔离断口相对地和开关断口相间隔离断口相对地和相间开关断口和/或隔离断口550 630 800 1050 1680 1050（＋450）1425 1425（＋315）680 1175 1760 1550 1550（＋315）3、额定频率：高压断路器额定频率的标准值为50Hz；4、额定电流（Ir）：额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
5、额定短时耐受电流（I k）额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于2.5倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
低压断路器的选择
低压断路器的选择和应用1概述低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)；按结构型式分，有万能式(又称框架式)和塑壳式断路器；按灭弧介质分，有空气式和真空式(目前国产多为空气式)；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断。
触头的基本要求为： (1)能安全可靠地接通和分断极限短路电流及以下的电路电流； (2)长期工作制的工作电流； (3)在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电唬灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
断路器技术参数说明
断路器技术参数说明断路器是电力系统中常用的一种电器设备，用于过载、短路等故障时，切断电流的电气设备。
断路器技术参数是指断路器在工作过程中所具备的性能指标，囊括了其额定电流、额定电压、额定短路开断电流、操作特性、绝缘性能等方面的参数。
下面将详细介绍断路器技术参数的具体说明。
1. 额定电流（Rated Current）：断路器能够承受的最大电流值，通常以安培（A）为单位。
额定电流越大，断路器的承载能力越强。
2. 额定电压（Rated Voltage）：断路器能够工作的额定电压值，通常以伏特（V）为单位。
额定电压决定了断路器的工作电压范围。
3. 额定短路开断电流（Rated Short-Circuit Breaking Current）：断路器在短路故障发生时，能够安全切断并承受的最大电流值。
额定短路开断电流越高，断路器的短路切断能力越强。
4. 操作特性（Operating Characteristics）：包括断路器的额定操作电流、额定操作次数、额定操作方式等。
额定操作电流是指断路器在正常运行时的工作电流范围，额定操作次数是指断路器可以连续操作的次数，额定操作方式是指断路器的操作方式，可以分为手动和电动两种。
5. 绝缘性能（Insulation Performance）：断路器的绝缘能力是指断路器在不导电材料间断路状态下的电压承受能力。
绝缘性能通常以额定绝缘电压、绝缘电阻等参数来描述。
6. 环境条件（Environmental Conditions）：断路器应能在不同的环境条件下正常工作，包括温度、湿度、海拔高度等。
这些参数通常以额定环境温度、额定湿度、海拔高度等指标来表示。
7. 电气持续性能（Electrical Endurance）：断路器的电气持续性能是指断路器能够经受的电流短时稳定状态下的时间、次数等。
通常以额定短时稳定电流、额定持续时间等参数来描述。
8. 机械持续性能（Mechanical Endurance）：断路器的机械持续性能是指断路器能够承受的机械操作次数、切断次数等。
CFW45系列智能型万能式断路器
性，以及故障状态、负载电流光柱指示等功能，但无数码显示，功能不及 M 及 H型齐全。供用户在一般 场合下选用。
◆ 断路器的操作性能用操作循环次数表示见表 7
壳架等级额定电流 Inm A 每小时操作循环次数 通电操作循环次数 不通电操作循环次数
400、630、800、
2000
1000、1250、 1600、2000 50Hz
65/80 40/50 40/50 30/40
40/50
2000、2500、 400
3200
2900、3200 690 80/100 50/65 50/65 40/50
65
4000*
3200、3600、 4000
80/100 50/65 50/65 40/50
-
电动操作机构
Us
220、380
110、220
释能(合闸)电磁铁
Us
220、380
110、220
智能控制器
Us
220、380
110、220
返回
CFW 45 系列智能型万能式断路器
A 断路器
◆ 断路器的欠电压脱扣器性能见表9
类型
脱扣器动作时间
脱扣器动作 时间电压值
35% － 70%Ue ≤ 35%Ue ≥ 85%Ue
辅助触头按使用所确定的非正常使用条件下的接通分断能力见表10
表10
接通
分断
通断操作循环次数和操作频率
使用类别 I/Ie U/Ue cosf 或 T0.95 I/Ie U/Ue cosf或T0.95 操作循环次数 每分钟操作循环次数 通电时间(t)
电动机保护用断路器选用
电动机保护用断路器选用电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器〔如刀开关，接触器等〕串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作那么由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。
对于后一类情况，需要考虑操作条件和寿命。
电动机保护用断路器一般按以下原那么来选用：1、长时间动作电流整定值应等于电动机的额定电流值。
2、用于保护笼型电动机的断路器，其瞬间整定电流应等于8～15倍电动机额定电流。
至于取值大小那么决定于电动机的型号、容量和起动条件。
3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于3～6倍电动机额定电流。
同样，取值大小决定与电动机的型号、容量及起动条件。
4、6倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。
根据起动时负载的轻重，可选用1、2、5、8、15s中的某一值。
关于断路器选择的几个要点连理枝〔杭州之江开关厂〕一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用〔照明、家用电器等〕三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不一样的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式〔又称框架式〕断路器中的DW15系列、DW17〔ME〕系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护，如图1所示。
图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护〔由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电〕。
GB10963.1 断路器C45标准测试培训
在本试验后，标志应容易识别。 在本标准规定的所有试验完成后，标志仍应容易识别。
2020/11/25
11
GB10963.1-2005标准培训
螺钉、载流部件和连接的可靠性试验
7.1.2 A程序 螺钉、载流部件和连接的可靠性试验 9.4 连接外部导线的接线端子（的要求）
脱扣符号（B、C或D），例如C20； e 断路器只用于一个频率时，则应标明额定频率； f 额定短路能力，用A表示； g 接线图，除非正确的接线方式是显而易见的； h 基准周围空气温度（如果不是30℃时）；
2020/11/25
7
3、标志
DZ47－６3产品举例
产品商标(a) 产品型号(b) 脱扣类型、额定电流(d)
表4 A程序试验条款
试验 试验条 程序 款
6
8.1.1
8.1.2
9.3
8.1.3
A
9.4 9.5
9.6
8.1.3
9.14
9.15
9.16
试验项目
标志 一般要求 机构 标志的耐久性 电气间隙和爬电距离（仅对外部部件） 螺钉、载流部件和连接件的可靠性 连接外部导线的接线端子的可靠性 电击保护 电气间隙和爬电距离（仅对内部部件） 耐热 耐异常发热和耐燃 防锈
5
3、分类
GB10963.1-2005标准培训
3.3额定电流优选值
额定电流优选值是：6A、8A、10A、13A、16A、20A、 25A、32A、40A、50A、63A、80A、100A、125A
3.4额定短路能力的标准值
额定短路能力的标准值是：1500A、3000A、4500A、 6000A、10000A、20000A；
低压断路器参数及设定
低压断路器参数及设定断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GB14048.2-94(等效采用IEC947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流1nm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GB14048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y-100/3300-80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
