常用电子仪器的使用练习
常用电子仪器的使用实验
常用电子仪器的使用实验
课程名称：常用电子仪器的使用实验
实验目的：了解几种常用电子仪器的工作原理，理解其面板结构，熟练掌握几种通用仪器的使用方法
实验器材：模拟万用表、数字万用表，交流毫伏表、信号源、示波器。
实验地点：模拟电子技术实验室
实验步骤：
一，万用表
1、理解面板结构：表笔插孔，档位转盘
2、练习使用方法：
举例如图：用电流表测量R2的电流和电压时，电流表
和电压表的连接方法。
（附图只作参考，画出实际实验
连接图）
3、注意事项：
（1）功能档位必须准确
（2）表笔插孔不得有错
（3）量程必须比实际测量值大
提示：万用表指针停留在满刻度的三分之二左右时
读数误差较小。
二，交流毫伏表
1、理解万用表交流电压档与交流毫伏表的适用范围
2、理解面板结构：三个读数刻度盘、量程转盘、信号线接口、电源开关
3、练习使用方法：接地线——打开电源——调零——调整量程——接信号线——关闭电源——断开信号线——断开地线
三，信号源
1、理解面板结构：电源开关、信号类型按钮、频率粗调按钮和频率微调旋钮、信号幅度调节旋钮、信号幅度衰减按钮。
2、练习使用方法：练习调整频率、练习调整幅度、练习调整波形
四，示波器
1、理解面板结构：
2、练习使用方法：自测校正信号的幅度、周期，同时显示两个信号的调整
五，配套测量练习
用信号源产生正弦信号，用示波器观察波形、测量周期频率、测量峰峰值，用交流毫伏表测量有效值、并与示波器测量值进行比较。
实验总结：总结这些仪器的用途，实验中遇到的问题及解决办法，绘出实验室连接过的电路和测得的典型数据，并分别进行分析。

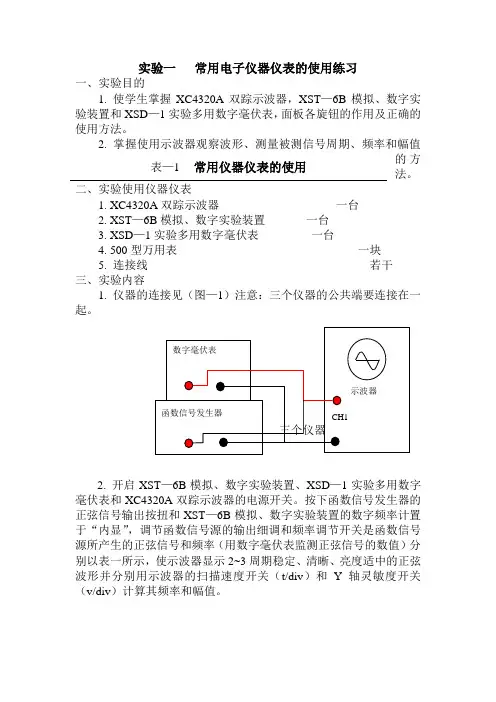

实验一：常用电子仪器仪表的使用
实验一常用电子仪器仪表的使用练习
一、实验目的
1. 使学生掌握XC4320A双踪示波器，XST—6B模拟、数字实验装置和XSD—1实验多用数字毫伏表，面板各旋钮的作用及正确的使用方法。
2. 掌握使用示波器观察波形、测量被测信号周期、频率和幅值
的方表—1 常用仪器仪表的使用
法。
二、实验使用仪器仪表
1. XC4320A双踪示波器一台
2. XST—6B模拟、数字实验装置一台
3. XSD—1实验多用数字毫伏表一台
4. 500型万用表一块
5. 连接线若干
三、实验内容
1. 仪器的连接见（图—1）注意：三个仪器的公共端要连接在一
起。
2. 开启XST—6B模拟、数字实验装置、XSD—1实验多用数字
毫伏表和XC4320A双踪示波器的电源开关。
按下函数信号发生器的正弦信号输出按扭和XST—6B模拟、数字实验装置的数字频率计置于“内显”，调节函数信号源的输出细调和频率调节开关是函数信号源所产生的正弦信号和频率（用数字毫伏表监测正弦信号的数值）分别以表一所示，使示波器显示2~3周期稳定、清晰、亮度适中的正弦波形并分别用示波器的扫描速度开关（t/div）和Y轴灵敏度开关（v/div）计算其频率和幅值。
与频率计和毫伏表所指示的值进行比较，分析产生误差的原因。
五、实验总结
1. 理各项实验记录填写表一。
2.用示波器观察波形时，要达到如下要求，应调节那些旋钮？
（1）波形清晰；（2）亮度适中；（3）波形稳定；（4）移动波形位置；（5）改变波形的个数；（6）改变波形的高度；
3. 认真填写实验报告。
实验一 常用电子仪器的使用
实验一常用电子仪器的使用实验一常用电子仪器的使用第一部分模拟电子技术实验实验一常用电子仪器的使用方法一、实验目的1、学习示波器、毫伏表和万用表等常用电子仪器的使用方法和基本原理。
2、学习信号发生器和直流稳压电源等常用电子仪器的使用方法和基本原理。
二、预览需求1、认真阅读交流毫伏表、低频信号发生器和双踪示波器的相关资料。
2、认真阅读本实验原理及测试方法的内容。
三、实验内容1、掌握lm2191型数字交流毫伏表的使用方法，正确使用量程开关，读出测量值。
2、学习低频信号发生器(lm1602p)的使用方法，掌握输出信号频率的调整、电压值的换算方法以及其它功能的应用。
3.掌握用示波器（lm4320d）观察正弦信号波形和测量被测信号波形参数的方法（包括信号峰值、峰间、有效值、周期、频率等）。
四、实验原理及测试方法本实验使用的三种仪器，即交流毫伏表、低频信号发生器和双道示波器，是模拟电子实验中常用的电子实验仪器。
1、双踪示波器（lm4320d）可用来观察各种周期性变化的电压（或电流）波形，测量输入信号波形的参数，如信号的幅度（峰值、峰-峰值）、频率、周期，脉冲波形的上升、下降时间、周期等参数。
(1) . 波形显示和调整①开机后，荧光屏上应该出现扫描光点或扫描线，调整“x位移”、“y位移”、“时间“格子”旋钮将光点或扫描线移动到屏幕中心，然后调节亮度和焦点旋钮，使光点或扫描线清晰适度。
然后将信号连接到Y1/X（或Y2/y）输入端口。
②为使显示的波形稳定，有关的开关应置于下列位置：a、触发方式选择“自动”方式；b、触发源选择“内”触发；c、根据信号性质选择“DC/AC”按钮；d、，调整“时间格”和“电压格”开关位置，使荧光屏上波形的幅度和周期数适当。
注意：正确使用“地”按键应该弹出，如果按下，所有信号都不能输入到示波器内。
（2）、幅度的测量① 显示器上垂直方向上被测量信号波形占据的单元数。
例如，在图1-1中的正弦交流电压信号波形中，一个周期内y轴上两个波峰（即a点和b点之间）占据的大小电池总数。
电工电路实验：常用电子仪器的使用练习
电工电路实验：常用电子仪器的使用练习一、实验目的1.了解示波器的基本测量原理，掌握示波器各主要开关和旋钮的使用方法。
2.掌握用示波器测量电压和周期的方法。
3.学习信号发生器和交流毫伏表的使用。
二、预习要求1.阅读附录C中DS1000型数字示波器简介。
了解面板主要旋钮的位置和功能以及示波器测量交、直流电压幅值、频率、相位的方法。
2.阅读附录B中DG-3-04型信号源的使用方法。
3.弄清楚正弦信号的峰值电压、峰-峰值电压、有效值电压等概念的含义，以及它们之间的换算关系。
三、实验原理示波器是现代测量中常用的电子仪器之一，它能直接测量正弦信号的幅度和周期（或频率）。
双踪示波器能同时显示两个信号的波形，并进行比较测量。
1.数字示波器的使用要点（1）打开示波器电源，示波器CH1/CH2通过测试线与信号源相连，按下“AUTO”按钮，使示波器正确显示信号波形。
（2）按下“Measure”按钮，测量信号电压大小时，选择一旁的“电压测量”菜单，通过多功能按钮的“最大值”“最小值”“峰-峰值”或“均方根值”等菜单进行选择。
通过屏幕下方的数据直接读出信号的电压值。
（3）测量信号的周期或频率时，通过多功能按钮选择“周期”或“频率”等菜单进行选择。
通过屏幕下方的数据直接读出信号的周期或频率。
（4）数字示波器屏幕左下角显示的数据即“V/div”，右下角显示的数据即“s/div”。
2.模拟示波器的使用要点（1）将示波器调出一条水平扫描线，确定示波器处于正常工作状态。
打开示波器查看有无一条水平扫描线，若有则说明示波器已处于正常工作状态，可以进行测量。
若没有出现一条水平扫描线，可将示波器“AC，GND，DC”旋钮打在GND位置上，调节“辉度”旋钮、“聚焦”旋钮，若没有出现一条水平扫描线，可调节垂直和水平位移旋钮，直至出现一条水平扫描线为止。
（2）稳定显示信号的波形。
确定触发源所选的通道与正在测量的通道一致，然后调节“触发电平”调节旋钮，直至所显示的波形稳定为止，便于进行下面的测量。
常用电子仪器的使用_3
实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。
这是重要的实验技能，每次实验都应注意练习。
一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。
二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。
用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。
要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。
2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。
3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。
4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。
5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。
6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。
7.采用相同的办法练习测试XD1信号发生器的波形。
模电实验一 二极管及常用电子仪器使用
二极管及常用电子仪器使用练习
数万用表的使用
二极管及常用电子仪器使用练习
仪器探头的联接 1仪器间的输入输出直接相联 仪器间的输入输出直接相联 时，只要将带钩端与带钩端 相联（ 相联（或红色夹子与红色夹 子相联） 子相联） ，黑色夹子与黑色 夹子相联，即可测量数据。 夹子相联，即可测量数据。 2信号发生器的带钩端（或红色夹子）与电路的输入端 信号发生器的带钩端 信号发生器的带钩 红色夹子） 夹子 端相联，黑色夹子与输入端的负 的正端相联，黑色夹子与输入端的负端（常为电路的地 相联。 端）相联。 3示波器、晶体管毫伏表的带钩端（或红色夹子）与所 示波器、 带钩端 红色夹子 夹子） 示波器 晶体管毫伏表的带钩 测元件的正端相联，黑色夹子与所测元件的负端相联。 测元件的正端相联，黑色夹子与所测元件的负端相联。
二极管及常用电子仪器使用练习
晶体管毫伏表的读数 1.3v 4.2v 设此时选用的量程 为10v，则晶体管 ， 如果是量程为3v， 如果是量程为 ， 毫伏表的读数为？ 毫伏表的读数为？ 则读数又为多少？ 则读数又为多少？
逢一量程（ ），则利用 刻度读数； 逢一量程（1mv,10mv…），则利用 ），则利用0~1.0刻度读数； 刻度读数 逢三量程（ ），则利用 刻度读数。 逢三量程（3mv,30mv…），则利用 ），则利用0~3.0刻度读数。 刻度读数
二极管及常用电子仪器使用练习
2.实验电路及其仿真: 2.实验电路及其仿真: 实验电路及其仿真
R1 1K Vi D1 4007 V1 2.0V + D2 4007 Vo V2 2.0V -
仿真结果
接线演示
二极管及常用电子仪器使用练习
3.实验步骤及要求: 3.实验步骤及要求: 实验步骤及要求 f=1khz、 （1）调节输入信号ui为正弦波且频率f=1khz、有 调节输入信号u 为正弦波且频率f=1khz 效值u =1v,用示波器观察并记录输出信号u 波形、 效值ui=1v,用示波器观察并记录输出信号uo的波形、 幅值、频率等数据 等数据。 幅值、频率等数据。 f=2khz、 （2）调节输入信号ui为正弦波且频率f=2khz、有 调节输入信号u 为正弦波且频率f=2khz 记录输出信号u 波形、 效值u =3v,用示波器观察并记录输出信号 效值ui=3v,用示波器观察并记录输出信号uo的波形、 幅值、频率等数据 等数据。 幅值、频率等数据。 （3）总结实验、回答课后思考题并分析uo波形两 总结实验、回答课后思考题并分析 次不同的原因，最后完成实验报告 完成实验报告。 次不同的原因，最后完成实验报告。
电路与模电实验项目(模电部分)
实验四常用电子仪器的使用练习一．实验目的1．掌握示波器的使用方法，学会运用示波器进行波形参数的测量。
2．巩固有关函数信号发生器和电子管毫伏表使用的知识。
二．实验仪器1．双轨迹示波器2．函数信号产生器3．交流毫伏表三．预习要求1．认真阅读附录五中的内容，详细了解双轨迹示波器面板的功能以及使用方法。
2．复习函数信号产生器、交流毫伏表的面板功能及使用方法。
3．认真阅读实验内容，根据要求计算表4—1、4—2、4—3中的理论值。
四．实验原理本实验采用的三种常用电子仪器，即函数信号产生器、交流毫伏表和双轨迹示波器，它们之间的连接方式如图4—1所示。
其中，函数信号产生器用来产生一定频率范围和一定电压大小的正弦信号，并提供给交流毫伏表和图4—1 仪器之间的连接图双轨迹示波器直接测量和观察用；交流毫伏表是用于测量交流信号电压大小的电压表，对于正弦信号，其读数即为电压的有效值；双轨迹示波器是用来观测各种周期电压（或电流）波形的仪器，为减少其输入阻抗对被测信号的影响，常用10:1衰减探头将信号加到双踪示波器的通道1（或通道2）输入端，这时，其输入阻抗为原来的10倍。
五．实验内容1．用交流毫伏表测量信号电压①如图7—1所示，将交流毫伏表、函数信号产生器和双轨迹示波器相连。
②调节示波器，使CH1通道的基线显示于示波器屏幕上。
具体操作如下：a.接通示波器电源，选择触发方式，将触发方式（TRIGGER MODE）开关置于“AUTO（自动）”位置；b.选择触发源，将触发源（SOURCE）开关置于“INT（内部触发）”位置；c.选择内部触发信号源，将内部触发信号源（INT TRIG）开关置于“CH1”位置d.将示波器垂直轴工作选择开关（MODE）置于“CH1”位置，与此同时，再将通道1中输入耦合开关“AC—GND—DC”置于GND位置；最后通过调节“亮度（INTENSITY）”、“聚焦（FOCUS）”旋钮，使荧光屏上显示一条细而清晰的扫描基线，通过调节纵轴移位和横轴移位（POSITION）旋钮，使基线位于屏幕中央或处于某特定基准位置（作为0V电压线）。
实验四常用电子仪器的使用练习
实验三常用电子仪器的使用练习一、实验目的1．了解Multisim中虚拟示波器、虚拟函数信号发生器与虚拟交流毫伏表的主要性能和使用方法。
2．初步掌握用双通道虚拟示波器观察信号波形及测量信号参数的方法。
二、实验原理Multisim虚拟实验提供了很多仪器仪表，如万用表、函数发生器、功率表、示波器、波特图仪、频率计等。
在电子技术实验中大都使用双踪示波器、函数信号发生器、交流毫伏表、万用表来完成电子电路的静态和动态工作情况的测量。
根据测量参数的不同：如直流、交流电压、电流、频率、相位等等，实验中要对各种电子仪器仪表进行综合使用。
首先要搞清楚各种电子仪器仪表的主要性能、基本技术指标、正确使用方法。
在使用过程中，要以连线简洁、调节顺手、观察读数方便等为原则，进行合理布局。
图1是各仪器与被测对象之间的连接图，为防止外界电磁场和工频干扰，示波器、函数信号发生器、交流毫伏表的引线通常使用屏蔽线或专用电缆线，这种线的外层金属编织线为屏蔽层，与仪器的公共接地端连接在一起。
测量时，各仪器的公共接地端（黑夹子）应连在一起，如图1中所示，此种连接方法称共地连接。
直流电源的接线用普通导线。
图1实验仪器与被测实验电路的连接图1、示波器的使用（1）用虚拟双通道示波器测量信号电压、周期和频率如图2所示，交流电源参数为有效值：15V，频率：50Hz，采用双通道示波器的A通道测量交流电源参数。
图2 包含直流分量的电路测量仿真开始后，双击示波器图标，可以看到如图3所示的示波器测试结果。
调整Timebase ，可以调整每一个对应的时间，可以将波形拉长或缩短，此处我们显示两个波形，时间轴的Scale 设为5ms/Div ；调整ChanelA 下方的Scale 可以调整波形的横向标尺，拉长或缩短波形，一般情况下，调整标尺，使示波区域能够现实两个周期的波形。
图3 包含直流分量的信号波形测量将红色和蓝色的标线在图中移动，尽量使其处于信号的峰值和谷值处，即半个周期处，则可以直接显示出电压的峰值约为21.212V ，半个周期T 的时间为9.949ms 。
实验一 常用电子仪器使用练习
实验一常用电子仪器使用练习、用万用表测试二极管、三极管模拟电子技术基础实验常用的电子仪器有：1、通用示波器20MHZ2、低频信号发生器 HG1021型3、晶体管毫伏表：DA-164、万用表（500型）或数字万用表5、直流稳压电源+12V、500mA为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这方面的练习。
一、实验目的（一）学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压电源的使用方法。
（二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。
（三）学习识别各种类型的元件。
二、实验原理示波器是一种用途很广的电子测量仪器。
利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。
通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源等六个主要部分，各部分作用见附录。
YX4320型波器。
三、预习要求实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明及注意事项等有关资料。
四、实验内容及步骤（一）电子仪器使用练习1、将示波器电源接通1至2分钟，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。
2、启动低频信号发生器，调节其输出电压（有效值）为1～5V，频率为1KHZ，用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋钮的作用。
3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调”旋钮的作用。
4、用晶体管毫伏表测量信号发生器的输出电压。
将信号发生器的“输出衰减”开关置0db、20db、40db、60db位置，测量其对应的输出电压。
测量时晶体管毫伏表的量程要选择适当，以使读数准确。
注意不要过量程。
（二）用万用表辨别二极管的极性、辨别二极管e、b、c各极、管子的类型（PNP 或NPN）及其好坏。
实验一常用电子仪器的使用练习
实验一常用电子仪器的使用练习（一）预习要求1.参阅第二章“常用仪器的使用”中有关仪器功能及使用方法的说明。
2.阅读EWB5.12电子仿真软件的安装和使用。
（二）实验目的1. 掌握EWB5.12的使用，学会运用此软件进行仿真实验。
2. 了解双踪示波器、低频信号发生器、晶体管毫伏表及万用表的原理框图和主要技术指标。
3. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
4. 掌握晶体管毫伏表的正确使用方法。
5. 掌握万用表的正确使用方法。
（三）实验仪器1.双踪示波器2.低频信号发生器3.晶体管毫伏表4.数字式（或指针式）万用表(四)实验原理在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表等，它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
有关仪器的简介及使用可参考第二章“常用仪器的使用”，以及相关仪器的使用说明书。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图5-1-1所示。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等。
信号发生器：为被测电路提供不同频率和幅度的输入信号。
毫伏表：用于测量电路的输入、输出信号的有效值。
数字式（或指针式）万用表：用于测量电路的静态工作点和直流信号的值等。
（直流稳压电源：为电路提供直流电源。
）(五)实验内容及步骤1.低频信号发生器与晶体管毫伏表的使用（1）信号发生器输出频率的调节方法按下“频率范围”波段开关，配合面上的“频率调节”旋钮可使信号发生器输出频率在所选的范围内连续可调。
（2）信号发生器输出幅度的调节方法在0dB时测出信号发生器最大输出范围。
电子技术实践训练--常用电子仪器的使用
附录A 常用电子仪器的使用A.1 电子电路测量的基本方法A.1.1静态测量和动态测量静态测量和动态测量是根据测量过程中被测量是否随时间变化来区分的。
前者是指测量时，被测电路不加输入信号或只加固定电位，如放大器静态工作点的测量；后者是指在测量时，被测电路需加上一定频率和幅度的输入信号，如放大器增益的测量。
A.1.2 直接测量法和间接测量法1.直接测量法使用按已知标准定度的电子仪器，对被测量值直接进行测量，从而测得其数据的方法，称为直接测量法。
例如用电压表测量交流电源电压等。
需要说明的是，直接测量并不意味着就是用直读式仪器进行测量，许多比较式仪器虽然不一定能直接从仪器度盘上获得被测量之值，但因参与测量的对象就是被测量，所以这种测量仍属直接测量。
一般情况下直接测量法的精确度比较高。
2.间接测量法使用按照已知标准定度的电子仪器，不直接对被测量值进行测量，而对一个或几个与被测量具有某种函数关系的物理量进行直接测量，然后通过函数关系计算出被测量值，这种测量方法称为间接测量法。
例如，要测量电阻的消耗功率，可以通过直接测量电压、电流或测量电流、电阻，然后根据P=UI=I2R=U2/R求出电阻的功率。
有的测量需要直接测量法和间接测量法兼用，称为组合测量法。
例如将被测量和另外几个量组成联立方程，通过直接测量这几个量最后求解联立方程，从而得出被测量的大小。
A.1.3直读测量法与比较测量法直读测量法是直接从仪器仪表的刻度上读出测量结果的方法。
如一般用电压表测量电压；利用频率计测量信号的频率等都是直读测量法。
这种方法是根据仪器仪表的读数来判断被测量的大小，这种方法简单方便，因而被广泛采用。
比较测量法是在测量过程中，通过被测量与标准直接进行比较而获得测量结果的方法，电桥就是典型的例子，它是利用标准电阻（电容、电感）对被测量进行测量。
A.1.4测量方法的选择采用正确的测量方法，可以得到比较精确的测量结果，否则会出现测量数据不准确或错误，甚至会出现损坏测量仪器或损坏被测设备和元件等现象。
常用电子仪器仪表的使用.
项目三常用电子仪器仪表的使用【实训目的】1、了解各种电子仪器仪表的工作原理、使用特点及相应作用、用途；2、学会常用电子仪器仪表的使用和调节方法；3、重点掌握低频信号发生器、双踪示波器的面板操作方法；4、进一步练习使用万用表、毫伏表和双路稳压电源。
【主要仪器和设备】1、低频信号发生器、双踪示波器2、指针式万用表、数字式万用表3、双路稳压电源4、毫伏表【项目内容及实训步骤】一、双踪示波器的原理及其使用相关知识：示波器是实验室里最为常见的电子测量仪器。
通过显示被测信号的时间波形，实现对被测信号的时间参数和电平参数的测量。
直观性是示波器最为显著的特点。
因此，示波器广泛用于科研分析、产品设计、实验分析等领域。
也正是由于它的直观性，几乎可以测量任意波形的周期性信号。
示波器对电信号的测量基于两个方面：一是所显示波形的垂直方向参数——瞬时电平；一是所显示波形的水平方向参数——任意两个时刻的时间差。
通过对这两个基本参数的测量，可以间接地得到各种工程上所需的电信号参数。
例如：周期或者频率，峰值或者有效值幅度，脉冲宽度，脉冲的上升沿和下降沿，调幅波的调幅系数，调频波的频偏(窄带调频)等。
也可以对被测信号进行定性的观察而不是定量的分析，例如，观察锯齿波的指数性失真，观察调制与解调失真，观察信号的干扰情况等等。
示波器的使用是比较复杂的。
为了能够测量各种不同信号，示波器不得不设置众多的旋钮、开关和档位。
不仅如此，很多的操作使用需要一定的内部工作原理来依托，如果不了解内部工作原理，使用操作必然带有极大的盲目性。
所以，我们简单介绍一些基本工作原理，并配合面板讲解操作方法。
基本结构及其工作原理：示波器由示波管、带衰减器的Y轴放大器（垂直偏转系统）、带衰减器的X轴放大器（水平偏转系统）、扫描发生器（锯齿波发生器）、触发同步和主机、电源等部分组成。
基本结构框图如下：其中，垂直偏转系统包括垂直衰减器和垂直放大器。
将垂直输入信号衰减或放大到一定幅度，输出推挽信号，加到示波管的垂直偏转板，使电子射线的垂直偏转距离正比于被测信号的瞬时值。
实验一常用电子仪器的使用(1)
实验一常用电子仪器的使用预习部分一、实验目的1. 学习电子电路实验中常用的电子仪器──示波器、函数信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。
2. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
图 2-1-1 模拟电子电路中常用电子仪器布局图实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图2-1-1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
1. 示波器这里对YB4324 型双踪示波器的使用作说明如下：1) 寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节垂直（position↓↑）和水平（positiom← →）移位旋钮，将光点移至荧光屏的中心位置。
2) 为显示稳定的波形，需注意YB4324 示波器面板上的下列几个控制开关（或旋钮）的位置。
a、“扫描速率(sec/div)”开关──它的位置应根据被观察信号的周期来确定。
b、“触发源（trigger source）”选择开关（内、外）──CH1（CH2）：在双踪显示时，触发信号来自CH1（CH2）通道，在单踪显示时，触发信号来自被显示的通道；交替（ALT）：在双踪交替显示时，触发信号来自于两个Y通道，此方式用于同时观察两路不相关的信号；电源（line）：触发信号来自于市电；外接（ext）：用于外触发，外触发输入端口（ext input）。
耦合方式（coupling）用于外触发。
c、“扫描方式（sweep mode）”开关──置于“自动(auto)”位置观察频率高于50Hz的信号，当频率低于50Hz时选择“常态（norm）”。
常用仪器仪表的使用练习
实验室环境
•70台KHM-2型模拟电子实验装置 •数字双踪存储示波器、交流毫伏表、万用表 •实验电路板、导线
实验电路板
二、实验仪器介绍
2、仪器设备
KHM-2型 模拟电子实 验装置
电流表、电压表 频率计
可调电阻 信号 发生器 直流电源
二、实验仪器介绍
VC9801A+数字万用表
电源开关 锁屏 背光 量程选择 表笔插孔
纲要
一、实验目的
二、实验仪器介绍
三、实验电路 四、实验内容与步骤 五、分析与思考
一、实验目的
1. 熟悉实验室环境。
2. 学习示波器、函数信号发生器、直流稳压电源、 交流毫伏表、频率计、万用表等常用电子仪器 使用方法。 3. 初步掌握用双踪示波器观察正弦信号波形和读 取波形参数的方法。
二、实验仪器介绍
二、实验仪器介绍
SG2171A交流毫伏表
电源开关 表盘
机械调零 量程选择
被测信号输入
电源指示灯
二、实验仪器介绍
DCS-7020数字双踪存储示波器
存储控制 垂直方 式选择 触发 设置 触发 电平 控置
荧屏
水平 位移
电源 开关
刻度 照明
聚焦
辉度
通道1输入、垂 直衰减、位移
通道2输入、垂 直衰减、位移
五、分析与思考
1、整理实验内容，完成实验报告。
2、在实验报告上画出示波器面板，标明主要旋钮的作用。
3、总结函数信号发生器、频率计、万用表、毫伏表、示 波器的主要用途。
扫描时间/格控制
三、实电路
模拟电子实验中常用电子仪器布局图
四、实验内容与步骤
1、调节直流稳压电源，用万用表直流档测量，使输出：5V、12V。
