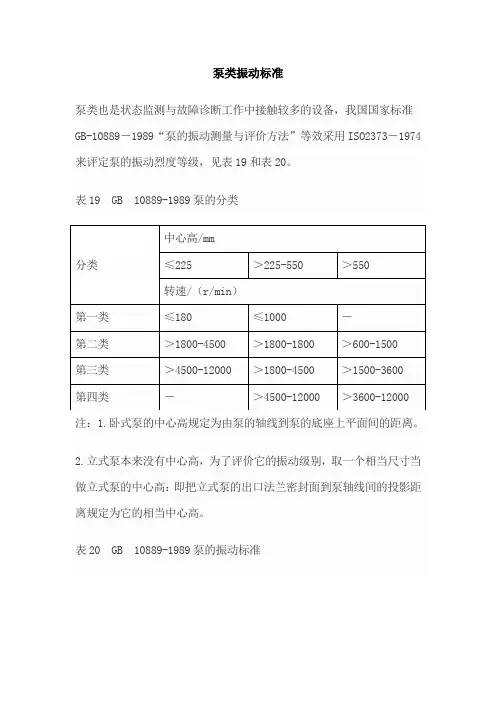

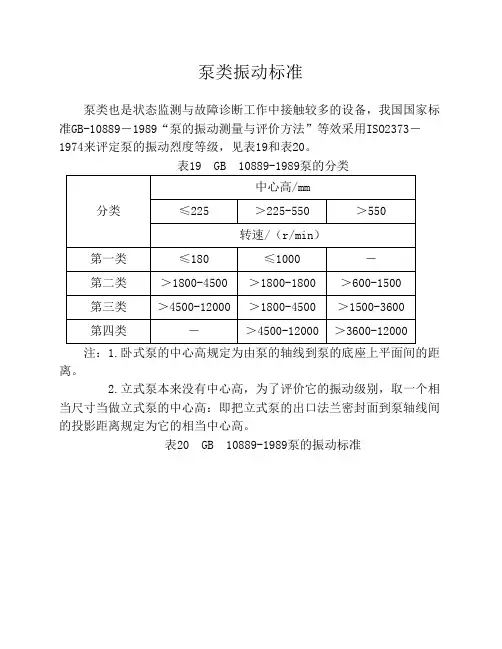

泵类也是状态监测与故障诊断工作中接触较多的设备，我国国家标准GB-10889－1989“泵的振动测量与评价方法”等效采用ISO2373－1974来评定泵的振动烈度等级，见表19和表20。

表19 GB 10889-1989泵的分类 注：1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距离。

2.立式泵本来没有中心高，为了评价它的振动级别，取一个相当尺寸当做立式泵的中心高：即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。

表20 GB 10889-1989泵的振动标准 分类 中心高/mm

≤225

＞225-550 ＞550 转速/（r/min ）

第一类

≤180 ≤1000 － 第二类

＞1800-4500 ＞1800-1800 ＞600-1500 第三类

＞4500-12000 ＞1800-4500 ＞1500-3600 第四类 － ＞4500-12000 ＞3600-12000

该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器，转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。

对石油化工用离心式压缩机及汽轮机，API617、API612标准规定，在制造厂进行机械运转试验时，转子振动位移的峰峰值不应超过A 值或μm 中的较小值，A=（12000/n）1/2，n为最大连续工作转速。对石化大机组，转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时，也可以认为：

小于A值时为优良状态，A为（12000/n）1/2 或μm中的较小值；

大于A值、小于B值时为合格状态，B＝～A，转速较低时取大值，转速高时取小值，B值可设为低报警值；

大于B值、小于C值时为不合格状态， C＝，C为高报警值或连锁值；

大于C值为不允许状态。

另外，当振动值变化的增量超过报警值（B值）的25％时，应受到关注。1毫米=1000μm（微米）=100丝一毫米=100丝

辅机振动是用转速分类的，一般1500转以上的不大于5丝，

1500到1000转的不大于丝，750到1000转的不于10

丝，750转以下的不大于丝。大致如此。

振动的范围是由各厂自己定还是有国标？生产厂家应该是根据国标来做的吧，可是我们厂的标准为什么和二楼的不同呢？我厂的是

3000 5；1500 ；100010；750123000rpm的转机振动不超过6丝，=50微米

1500rpm的转机振动不超过10丝，=85微米

1000rpm的转机振动不超过13丝，=100微米

750rpm的转机振动不超过16丝。

=120微米

我厂的是

7500rpm,40um. 3000rpm,50um. 1500rpm,85um. 1000rpm,100um.

小于750rpm,120um.

振动的测量一般测量其振动的峰峰值（即是振动的位移量）

，单位m m（或者是um，1mm＝1000um＝100丝）

一般，我们编写电厂运行和检修规程时，

设备振动标准目前抄自“中华人民共和国电力行业标准

DL5011-92《电力建设施工及验收技术规范（汽轮机组篇）》（1992-06-23发布1993-10-01实施）。

1）水泵和一般附属机械见第条的表附属机械轴承振动（双振幅）标准”转速（r/min）

振幅(mm)优等良好合格

n≤1000

1000＜n≤2000

2000＜n≤3000

n＞3000
