GH4169 镍基变形高温合金资料
GH4169G合金显微组织和力学性能研究
1
沈阳理工大学硕士学位论文
主元素Al、Ti和Nb的含量来控制γ′和 γ″相沉淀析出行为；还有一种是调整微量元 素种类与含量来增强其晶界结合力或改善析出相等来提高合金高温性能[11]。在 GH4169合金中，通过长期的应用和研究，发展了直接时效优质、高强合金以及改 进型等各种GH4169合金[12-13]。
GH4169G 锻造饼坯表层及边缘变形量较小，温度较低，再结晶不完全，应力 不能有效释放，形成具有魏氏体或δ相析出相对较多的混晶组织；饼坯中心是完 全再结晶后的细晶组织，并且δ相在晶界与晶内均匀析出。中间层完全再结晶晶 粒度为 ASTM7.5-11.5 级，表层不完全再结晶晶粒度为 ASTM3-6 级。
它以镍、钴、铁为基，在较大的温度范围，严酷的工作应力和条件下，保持 良好的稳定性的一类合金[2,3]。高温合金具备较高的高温强度、优异的蠕变性能和 疲劳性能、良好的组织稳定性、较高的抗氧化性和抗热腐蚀等力学性能[4-6]。
1.1 GH4169 合金简介
GH4169 高温合金旧牌号为 GH169，美国牌号为 Inconel718，是一体心立方的 γ″和面心立方的 γ′沉淀强化的镍基变形高温合金。GH4169(Inconel718)是一种含 合金元素种类多、合金化程度高的镍基变形高温合金，在 650℃以下具有强度高、 塑性好等良好的综合性能，因此该合金应用广泛，几乎占了我国高温合金用量的 一半，成为高温合金的支柱产品。在航天飞机发动机中，大约有 1500 个零件采用 了 IN718 合金，约占总重量的 51%。目前大多数先进的涡轮盘材料都采用 GH4169 合金制造[7]。现在，除了作为飞机发动机材料的用途（仍然是最主要的用途）以外， GH4169 合金已经成为原子能、低温以及要求抗环境导致开裂等场合的通用高温合 金[8]。

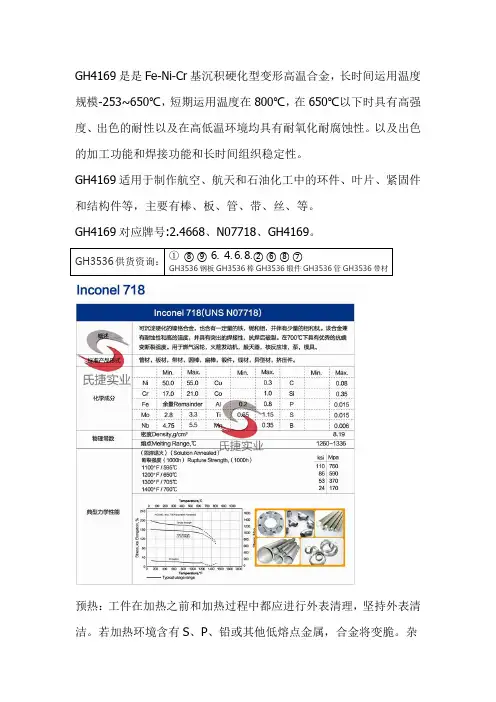

GH4169是什么牌号材料
GH4169是是Fe-Ni-Cr基沉积硬化型变形高温合金，长时间运用温度规模-253~650℃，短期运用温度在800℃，在650℃以下时具有高强度、出色的耐性以及在高低温环境均具有耐氧化耐腐蚀性。
以及出色的加工功能和焊接功能和长时间组织稳定性。
GH4169适用于制作航空、航天和石油化工中的环件、叶片、紧固件和结构件等，主要有棒、板、管、带、丝、等。
GH4169对应牌号:2.4668、N07718、GH4169。
GH3536钢板GH3536棒GH3536锻件GH3536管GH3536带材预热：工件在加热之前和加热过程中都应进行外表清理，坚持外表清洁。
若加热环境含有S、P、铅或其他低熔点金属，合金将变脆。
杂质来源于做符号的油漆、粉笔、润滑油、水、燃料等。
燃料的硫含量要低，如液化气和气的杂质含量要低于0.1%，城市煤气的硫含量要低于0.25g/m3，石油气的硫含量低于0.5%是理想的。
加热的电炉应要具有较准的控温才能，炉气应为中性或弱碱性，应防止炉气成分在氧化性和还原性中动摇。
GH4169冷热加工：合金合适的热加工温度为1120-900℃，冷却方法可以是水62616964757a686964616fe59b9ee7ad9431333431353839淬或其他快速冷却方法，热加工后应及时退火以确保得到很好的功能。
热加工时资料应加热到加工温度的上限，为了确保加工时的塑性，变形量到达20%时的终加工温度不应低于960℃。
冷加工应在固溶处理后进行，加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程。
冷热处理：不同的固溶处理和时效处理工艺会得到不同的资料功能。
因为γ”相的扩散速率较低，所以通过长时间的时效处理能使合金取得很好的机械功能。
冷打磨：工件焊缝附近的氧化物要比不锈钢的更难以去除，需要用细砂带打磨，在HNO3和氢氟酸的混合酸中酸洗之前，也要用砂纸去除氧化物或进行盐浴预处理。
高温合金GH4169
常州市天志金属材料有限公司一、GH4169 概述GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。
可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
1.1 GH4169 材料牌号 GH4169(GH169)1.2 GH4169 相近牌号 Inconel 718(美国),NC19FeNb(法国)1.3 GH4169 材料的技术标准GJB 2612-1996 《焊接用高温合金冷拉丝材规范》HB 6702-1993 《WZ8系列用GH4169合金棒材》GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》GJB 1952 《航空用高温合金冷轧薄板规范》GJB 1953《航空发动机转动件用高温合金热轧棒材规范》GJB 2612 《焊接用高温合金冷拉丝材规范》GJB 3317《航空用高温合金热轧板材规范》GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》GJB 3020 《航空用高温合金环坯规范》GJB 3167 《冷镦用高温合金冷拉丝材规范》GJB 3318 《航空用高温合金冷轧带材规范》GJB 2611《航空用高温合金冷拉棒材规范》YB/T5247 《焊接用高温合金冷拉丝》YB/T5249 《冷镦用高温合金冷拉丝》YB/T5245 《普通承力件用高温合金热轧和锻制棒材》GB/T14993《转动部件用高温合金热轧棒材》GB/T14994 《高温合金冷拉棒材》GB/T14995 《高温合金热轧板》GB/T14996 《高温合金冷轧薄板》GB/T14997 《高温合金锻制圆饼》GB/T14998 《高温合金坯件毛坏》GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》HB 5199《航空用高温合金冷轧薄板》HB 5198 《航空叶片用变形高温合金棒材》HB 5189 《航空叶片用变形高温合金棒材》HB 6072 《WZ8系列用GH4169合金棒材》1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。
一种镍基高温合金gh4169g合金的均匀化处理方法
一种镍基高温合金gh4169g合金的均匀化处理方法一种镍基高温合金GH4169G合金的均匀化处理方法在材料科学领域，镍基高温合金是一类优异的高温结构材料，具有良好的耐高温、耐腐蚀和高强度等特性。
GH4169G合金作为一种典型的镍基高温合金，被广泛应用于航空航天、化工和能源领域。
然而，GH4169G合金在使用过程中，由于组织不均匀性的存在，可能会影响其高温性能和机械性能。
进行均匀化处理是关键的工艺步骤之一。
本文将从GH4169G合金的组织特点、均匀化处理的重要性、均匀化处理方法和个人观点等方面，全面探讨一种适用的GH4169G合金的均匀化处理方法。
1. GH4169G合金的组织特点GH4169G合金是一种固溶强化型的镍基高温合金，其组织主要由γ'相和γ相组成。
γ'相是一种富含Al和Ti的析出相，在晶界和晶内均有分布，具有良好的抗蠕变性能；而γ相则是固溶体相，对合金的塑性起着重要作用。
然而，由于GH4169G合金在固溶和热加工过程中可能出现的非均匀组织现象，使得合金的性能可能出现了不均匀的情况，因此需要进行均匀化处理，以提高其性能和稳定性。
2. 均匀化处理的重要性均匀化处理是指利用固溶化和析出强化原理，通过适当的热处理工艺，使合金中的合金元素溶解均匀，并生成均匀细小的析出相，从而提高合金的塑性、热稳定性和抗蠕变性能。
对于GH4169G合金来说，均匀化处理不仅可以消除合金的非均匀组织，提高合金的整体性能，还能够提高合金的抗氧化和抗蠕变性能，延长其使用寿命。
3. 均匀化处理方法（1）固溶处理：首先将GH4169G合金加热至固溶温度，使合金中的固溶体元素均匀溶解，然后通过快速冷却或精确控制冷却速度，以避免析出相再次不均匀地沉积。
（2）时效处理：在固溶处理后，通过精确控制合金的时效温度和时间，使得合金中的析出相均匀细小地析出，提高合金的强度和耐蠕变性能。
4. 个人观点和理解作为材料科学领域的从业者，我对GH4169G合金的均匀化处理非常重视。
GH4169沉淀强化镍基高温合金Inceonel 718镍基合金 化学成分 力学性能
最小 50 GH41
69 最大 55
17
2.8 4.75
0.20 0.65
余量
0.01
21
3.3 5.50 1.0 0.08 0.35 0.35
0.30 0.80 1.15
5
GH4169沉淀强化镍基高温合金 物理性能
密度 g/cm3
8.24
熔点 ℃
热导率 λ/(W/m•
℃)
比热容 弹性模量 剪切模量
GH4169沉淀强化镍基高温合金
• GH4169相近牌号： • Inconel 718、 • UNS N07718(美国)、 • NC19FeNb(法国)、 • W.Nr.2.4668(德国)
GH4169沉淀强化镍基高温合金 化学成分
合金
镍铬铁钼铌钴碳锰硅硫铜铝钛
%
பைடு நூலகம்
牌号
Ni Cr Fe Mo Nb Co C Mn Si S Cu Al Ti
GH4169沉淀强化镍基高温合金 Inceonel 718镍基合金
化学成分 力学性能 棒板带管
GH4169沉淀强化镍基高温合金
• GH4169特性及应用领域概述：
• 该合金在-253～700℃温度范围内具有良好的综 合性能,650℃以下的屈服强度居变形高温合金的 首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐 腐蚀性能,以及良好的加工性能、焊接性能良好。 能够制造各种形状复杂的零部件，在宇航、核能、 石油工业及挤压模具中，在上述温度范围内获得 了极为广泛的应用。
J/kg•℃ GPa
GPa
电阻率 μΩ•m
线膨胀系 数
泊松比 a/10-6℃1
1260 14.7(100
435 199,9 77,2

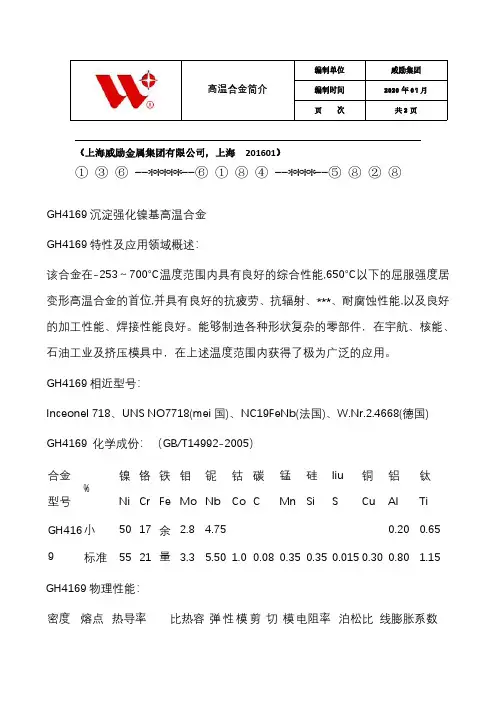

GH4169沉淀强化镍基高温合金热处理工艺图
高温合金简介编制单位威励集团编制时间2020年07月页次共2页（上海威励金属集团有限公司，上海201601）①③⑥--*****--⑥①⑧④--****--⑤⑧②⑧GH4169沉淀强化镍基高温合金GH4169特性及应用领域概述：该合金在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、***、耐腐蚀性能,以及良好的加工性能、焊接性能良好。
能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。
GH4169相近型号：Inceonel718、UNS NO7718(mei国)、NC19FeNb(法国)、W.Nr.2.4668(德国)GH4169化学成份：（GB/T14992-2005）合金型号%镍Ni铬Cr铁Fe钼Mo铌Nb钴Co碳C锰Mn硅SiliuS铜Cu铝Al钛TiGH416 9小5017余量2.8 4.750.200.65标准55213.3 5.501.00.080.350.350.0150.300.80 1.15GH4169物理性能：密度熔点热导率比热容弹性模剪切模电阻率泊松比线膨胀系数g/cm 3℃λ/(W/m•℃)J/kg•℃量GPa量GPaμΩ•m a/10-6℃-18.241260132014.7(100℃)435199,977,2---0.311.8(20~100℃)。
gh4169高温合金
常州市百炼特钢有限公司变形合金之王GH4169GH4169，又名为Inconel 718，是沉淀强化的镍基高温高强合金。
Inconel 718在－253～700℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能，以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金的组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
Inconel 718国内外对应牌号：Inconel 718化学成分：Inconel 718物理性能：Inconel 718在常温下合金的机械性能的最小值：Inconel 718具有以下特性：1.易加工性2.在700℃时具有高的抗拉强度、疲劳强度、抗蠕变强度和断裂强度3.在1000℃时具有高抗氧化性4.在低温下具有稳定的化学性能5.良好的焊接性能Inconel 718的金相结构，718合金为奥氏体结构，沉淀硬化后生成的γ”相使之具有了优秀的机械性能。
在热处理过程中于晶界处生成的δ相使之具有了最佳的塑性。
Inconel 718的耐腐蚀性：不管在高温还是低温环境，718合金都具有极好的耐应力腐蚀开裂和点蚀的能力。
718合金在高温下的抗氧化性尤其出色。
Inconel 718工艺性能与要求：（1）热加工：合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到最佳的性能。
热加工时材料应加热到加工温度的上限，为了保证加工时的塑性，变形量达到20%时的终加工温度不应低于960℃。
（2）冷加工：冷加工应在固溶处理后进行，加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程Inconel718焊接工艺：合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接。
GH4169是Ni-Cr-Fe基沉淀硬化型变形高温合金
GH4169是Ni-Cr-Fe基沉淀硬化型变形高温合金GH4169简介：GH4169合金在-253～700℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的，并具有良好的耐辐射、耐氧化、耐腐蚀性能，以及良好的加工性能、焊接性能良好。
能够制造形状复杂的零部件该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的零件。
机匣等零部件长期使用。
GH4169 的化学成分:GH4169物理性能：GH4169特性：GH4169是Ni-Cr-Fe基沉淀硬化型变形高温合金，长时使用温度范围-235°C～650°C,短时使用温度可达800°C。
合金在650°C以下强度较高，具有良好的抗疲劳﹑抗辐射﹑抗氧化和耐腐蚀性能，以及良好的加工性能﹑焊接性能和长期组织稳定性。
GH4169 应用：合金已用于制作航空发动机、环件、机匣、轴、叶片、紧固件、弹性元件、燃气导管、密封元件和焊接结构件等；制作液氢、制作核能工业应用的各种弹性元件和格架；制作石油和化工领域应用的多种零件。
GH4169 叶片冷辊轧成形过程数值模拟分析摘要：以航空发动机用 GH4169 五级叶片冷辊轧工艺为研究对象，应用DEFORM 二次开发子程序，向有限元软件中添加适合分析高温合金塑性变形的CHABOCHE 本构模型，然后根据实际工况进行辊轧过程数值模拟，所得最大辊轧力和延伸量与实际经验值符合，验证了仿真模型准确性。
进一步分析了叶片辊轧过程中材料流动，并探讨了摩擦系数与轧辊转速对叶片辊轧力的影响。
结果表明：开始阶段辊轧力较平稳，当轧至叶身2/3 附近，由于后滑原因，辊轧力迅速增加约40%；摩擦系数对辊轧力、辊轧力矩有较大的影响，摩擦系数为0.12 和0.4 时，两者最大辊轧力相差20.2%，而轧辊转速对辊轧力影响较小。
镍基高温合金GH4169试件有限元分析与寿命预测
Ａ ｂ ｔａ ｔ Ｔｈ ｈｎｔ ｂ ｌｒｓ ｅ ｉ ｎ ｒ ｓｄｔ ａ ｒ Ｕ ｈ ｌｉｘａ ａｉｕ ｅｔ ｎ ｅ ｒ ｐ ｒｉｎ ｌｏ ｄｎ ｔ ｏ ｓａ ｔ ｓ ｒ ｅ ： ｅｔ ｉ ｕ ｕａ ｐ ｃｍｅ ｓａ ｅｕｅ ｏｃ ｒｙＯ ｔ ｅｍｕｔ ｉｌ ｔ ｅｔｓｓｕ ｄ ｒｐ ｏ ｏ ｔ ａ ａ ｉｇｗｉ ｃ ｎ ｔｎ ｔ ａ ｆ ｇ ｏ ｌ ｈ
２ ２ 材 料属性 ． 有 限元 分 析 中使 用 Ｖ ｎＭｉ ｓ 服 准 则 和 多 ｏ ｓ 屈 ｅ 线性 随动强 化 模 型。采 用 如 下 循环 一 ｅ曲线 方 程 进行计算 ：
ｅ 一 ／ Ｅ＋ （ ／ ） ａ Ｋ ｝， （） １
显地 观察到 缺 口附近 的应力 分布情 况。最大 等效应
范 素 芹等
镍 基 高 温合 金 ＧＨ４ ６ 试 件 有 限 元 分 析 与 寿 命 预 测 １９
２９ ９
寿命 。其公 式表 达式 如下 ：
．
，
ＳＥ ＯＶ 《 ＶＧ） Ａ
一
２Ｎ， ＋ ｅ ２ ， ， ） （ Ｎ ）
厂 ——
（ ５）
▲
：
式 为 效 变ｅ √ 寺。 中 等 应 ，一 ￡ ｅ ＋
第 ２ 卷 第 ５期 ７
２ ０年 ９月 ０１
河 北 工 业 科 技
Ｈｅ ｅ Ｊ ｕ ｎ ｌ ｆＩ ｄ ｓ ｒａ ｃｅ ｃ ｎ ｃ ｎ ｌｇ ｂ ｉ ｏ ｒ ａ ｎ ｕ ｔ ｉｌＳ ｉ ｎ ｅ ａ ｄ Ｔｅ ｈ ｏ ｏ ｙ ｏ
Ｖｏ ． ７ ＮＯ ５ １２ ， ．
Ｓｅ ． ２ ０ ｐｔ ０１
运用 ＡＮ ＹＳ软件 计算 出单元各 节点 的应力 应 Ｓ
变 以及 Ｍｉ ｓ ｓ 等效应力 应变 。确定各单 元各节点 的 ｅ
GH4169合金的介绍
究［Ｊ］．中国腐蚀与防护学报，２００５，２５（５）：２６２２６６． ［５］范巍，陈韶瑜，兰春虎．架空导线线夹表面氧化分析及改进措
施［Ｊ］．腐蚀与防护，２０１２，３３（９）：８２６８２８． ［６］周和荣，李晓刚，董超芳，等．铝合金在 ＮａＨＳＯ３ 溶液中干湿
１ ＧＨ４１６９热处理制度
采用不同的热处理制度来控制晶粒度及 δ相形貌、分布和数量，从而获得不同的力学性能。其热处理制 度分三类：
（１）（１０１０～１０６５）℃ ±１０℃ ×１ｈ，油冷、空冷或水冷 ＋７２０℃ ±５℃ ×８ｈ，以 ５０℃ ／ｈ炉冷至 ６２０℃ ±５℃ ×８ｈ，空冷。经此制度处理的材料晶粒粗化，晶界和晶内均无 δ相，存在缺口敏感性，但对提高冲击 性能和抵抗低温氢脆有利。
（２）（９５０～９８０）℃ ±１０℃ ×１ｈ，油冷、空冷或水冷 ＋７２０℃ ±５℃ ×８ｈ，以 ５０℃ ／ｈ炉冷至 ６２０℃ ± ５℃ ×８ｈ，空冷。经此制度处理的材料有 δ相，有利于消除缺口敏感性，是最常用的热处理制度，也称为标 准热处理制度。
（３）７２０℃ ±５℃ ×８ｈ，以 ５０℃ ／ｈ炉冷至 ６２０℃ ±５℃ ×８ｈ，空冷。经此制度处理后的材料 δ相较少， 能提高材料的强度和冲击性能。该制度也称为直接时效热处理制度。
［８］ＭＥＮＤＯＺＡ Ａ Ｒ，ＣＯＲＶＯ Ｆ．Ｏｕｔｄｏｏｒａｎｄｉｎｄｏｏｒａｔｍｏｓｐｈｅｒ．Ｃｏｒｒｏｓ．Ｓｃｉ．２０００，４２：１１２３ １１４７．
［９］李雪．耐热导线 耐 张 线 夹 发 热 问 题 解 决 方 案 研 究 ［Ｄ］．保 定： 华北电力大学，２０１０．
·薄鑫涛·
《热处理》 ２０１８年第 ３３卷 第 ４期
GH4169沉淀强化镍基高温合金介绍
GH4169沉淀强化镍基高温合金介绍
GH4169特性及应用领域概述：
该合金在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。
能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。
GH4169相近牌号：
Inceonel 718、UNS NO7718(美国)、NC19FeNb(法国)、W.Nr.2.4668(德国)
GH4169 化学成分：（GB/T14992-2005）周工/TEL：①③⑧---①⑥①⑥---⑥③④③
GH4169物理性能：
GH4169力学性能：(在20℃检测机械性能的最小值)
GH4169生产执行标准：
GH4169 金相组织结构：
该合金标准热处理状态的组织由γ基体γ'、γ'、δ、NbC相组成。
GH4169工艺性能与要求：
1、因GH4169合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。
2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大于508mm。
3、经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。
gh4169是什么材料
gh4169是什么材料GH4169是一种高温合金材料，具有优异的高温强度、耐腐蚀性和耐磨损性，被广泛应用于航空航天、石油化工、核能和其他高温高压环境下的领域。
下面将对GH4169的材料特性、应用领域和加工工艺进行详细介绍。
首先，GH4169是一种镍基高温合金，其主要成分包括镍、铬、钼、铁、铝、钛等元素。
这些元素的合理配比赋予了GH4169优异的高温强度和耐腐蚀性能。
同时，GH4169还具有良好的加工性能，可以通过热加工和冷加工等工艺制备成各种形状的零件，满足不同工程需求。
其次，GH4169材料在航空航天、石油化工、核能等领域有着广泛的应用。
在航空航天领域，GH4169常被用于制造涡轮发动机的涡轮盘、涡轮叶片等零部件，其优异的高温强度和疲劳性能能够确保发动机在高温高速运行时的可靠性。
在石油化工领域，GH4169常被用于制造高温高压下的阀门、管道、泵等设备，其耐腐蚀性能能够保证设备长期稳定运行。
在核能领域，GH4169常被用于制造核反应堆的结构材料，其辐射稳定性和高温强度能够确保核设备的安全运行。
最后，GH4169的加工工艺主要包括热加工和冷加工两种。
热加工包括锻造、热轧、热挤压等工艺，可以制备成各种规格和形状的零件。
冷加工包括冷拔、冷轧、冷挤压等工艺，可以提高材料的强度和硬度，同时还能够改善材料的表面质量。
此外，GH4169还可以通过热处理、表面处理等工艺进行性能调控，以满足不同工程需求。
综上所述，GH4169是一种优异的高温合金材料，具有广泛的应用前景和良好的加工性能。
随着高温高压技术的不断发展，GH4169材料将在更多领域展现出其优异的性能和潜力。
GH4169
GH4169沉淀强化镍基高温合金
GH4169特性及应用领域概述：
该合金在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。
能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。
GH4169相近牌号：
Inceonel 718、UNS NO7718(美国)、NC19FeNb(法国)、W.Nr.2.4668(德国)
GH4169生产执行标准：
GH4169 金相组织结构:
该合金标准热处理状态的组织由γ基体γ'、γ"、δ、NbC相组成。
GH4169工艺性能与要求：
1、因GH4169合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。
2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大于508mm。
3、经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。
4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
5、合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接。
GH4169化学成分
F)管材，955℃±10℃×30min/AC(或风冷)+720℃±10℃×8h/FC(50℃±10℃/h) →620℃±10℃，使总保温时间不少于18h，空冷或风冷。
盘形锻件直接时效制度：720℃±10℃×8h/FC(50℃±10℃/h)→620℃±10℃×8h/AC。
棒材
固溶处理
1280
1030
12
15
≥346
锻件
直接时效
1280
1030
12
15
346～450
GH4169热处理制度
标准热处理
A)盘形锻件、环形件，（950~980)℃±10℃×l h/OQ(或AC、或WQ)+720℃±10℃×8h/FC(50℃±10℃/h) →620℃±10℃×8h/AC,HB 461~341;
合金从成分上分为普通和优质两大类，优质GH4169合金的碳、铌、硫和气体含量的控制更严格，主要用于制造各类转动零件；从制作工艺分为标准、高强和直接时效三大类，其中高强和直接时效工艺用于优质GH4169合金锻件，热变形温度依次降低，锻件的平均晶粒度依次细化，强度则依次升高，可以满足航空发动机中不同转动零件的应用要求。
D)棒材和锻件，（950~980)℃±10℃×l h/AC+720℃±5℃×8h/FC(50℃±10℃/h)→620℃土5℃×8h/AC,HB ≥346;
E)板材、焊接件：
制度工：（940~960）℃/AC+(710~730)℃×(8~8.5)h/FC(50℃±10℃/h)→(615~620)℃×（8~8.5) h/AC，其中固溶保温时间：δ(d)≤3mm，(25~30)min;J(d)3mm~5mm，(30~35)min;
GH4169配料计算
GH4169配料计算
GH4169 高温合金配料演示： GH4169 是一个特钢牌号，考虑的元素比较多（15个元素）。
其中Ni元素是基元素，第二的Fe元素含量也比较多。
本来当镍基处理，但是现在原材料列表里面是按Fe余量处理的，所以演示的时候按铁基（效果一样，只要牌号标准、原材料里面基元素设定的是余量元素即可）
选择基元素（如果基元素还没有设置或跟实际不一样参见基元素设置）
粘贴牌号标准到程序中（首次使用，所以需要导入数据，后续数据库会保存牌号标准）
粘贴原材料数据到程序中（如果已经有原材料在系统则不用导入）
计算结果（有数据之后，选择牌号，设定重量，选择原材料，点击计算，快速计算出配料结果。
）。
gh4169参照标准
gh4169参照标准一、概述gh4169是一种常用的高温合金材料，广泛应用于航空、航天、石油、化工等领域。
本标准规定了gh4169的原材料、热处理、表面处理、尺寸精度、性能指标、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
二、技术要求2.1原材料gh4169的原材料应符合相关标准的规定，并经过检验合格。
应选用符合要求的合金成分和纯净的原材料，避免杂质元素含量过高影响材料性能。
2.2热处理gh4169需要进行适当的热处理，以获得最佳的性能。
热处理工艺应符合标准规定，并经过试验验证。
热处理后的材料应达到规定的硬度、强度和韧性等性能指标。
2.3表面处理gh4169的表面处理方式应根据实际需求选择，一般采用喷砂、抛光、酸洗等处理方式。
表面处理后的材料应无明显划痕、凹凸不平和锈蚀等缺陷。
2.4尺寸精度gh4169的尺寸精度应符合标准规定，以保证产品的质量和性能。
生产过程中应严格控制加工余量、刀具磨损和测量误差等影响因素。
三、性能指标3.1物理性能gh4169的物理性能应符合标准规定，包括密度、热导率、比热容等指标。
同时，应测试材料的弹性模量、刚度等力学性能指标。
3.2机械性能gh4169的机械性能包括硬度、强度、塑性、韧性等指标。
应根据实际需求选择合适的测试方法，并确保测试结果的准确性和可靠性。
3.3耐腐蚀性能gh4169应具有良好的耐腐蚀性能，能够在特定环境下长期稳定工作。
应进行耐腐蚀试验，测试材料在各种腐蚀环境中的性能表现。
3.4其他性能根据实际需求，gh4169还可能具有其他性能指标，如抗氧化性能、耐高温性能等。
应按照标准规定进行测试和评估。
四、试验方法4.1原材料检验对进厂的原材料应按照相关标准进行检验，包括化学成分、机械性能等指标的测试。
4.2热处理试验对热处理后的gh4169材料应进行硬度、强度、韧性等力学性能的测试，以确保热处理工艺的正确性和材料性能的稳定性。
4.3表面处理效果检验对表面处理后的gh4169材料应进行外观检查，确保表面处理效果符合标准要求。
gh4169本构参数
gh4169本构参数摘要：1.介绍gh4169 本构参数的概念和意义2.详细阐述gh4169 本构参数的各个方面3.分析gh4169 本构参数的应用实例4.总结gh4169 本构参数的重要性和未来发展前景正文：一、gh4169 本构参数的概念和意义gh4169 是一种高强度、高韧性的合金材料，广泛应用于航空航天、汽车制造、核工业等领域。
gh4169 本构参数是描述这种材料在各种应力、应变条件下的力学行为特性的重要参数，对于材料设计、加工和使用具有重要的指导意义。
二、gh4169 本构参数的各个方面1.弹性模量：gh4169 的弹性模量是指材料在弹性范围内应力与应变之间的比例关系，反映了材料的刚度。
2.屈服强度：屈服强度是指材料开始塑性变形时的应力，它也是材料强度的一个重要指标。
3.抗拉强度：抗拉强度是指材料在拉伸状态下能承受的最大应力，是衡量材料强度的重要参数。
4.断裂强度：断裂强度是指材料在断裂状态下的应力，也是材料强度的一个重要指标。
5.韧性：韧性是指材料在断裂前能吸收的能量，反映了材料的断裂抗力。
三、gh4169 本构参数的应用实例1.在航空航天领域，gh4169 本构参数的研究可以为飞机发动机的设计提供重要参考，以确保在高温、高压等极端环境下，发动机的运行稳定可靠。
2.在汽车制造领域，gh4169 本构参数的研究可以为汽车发动机、传动系统等关键部件的设计提供依据，以提高汽车的性能和安全性。
3.在核工业领域，gh4169 本构参数的研究可以为核反应堆的设计和运行提供重要参考，以确保核反应堆的安全性和可靠性。
四、总结gh4169 本构参数对于材料设计、加工和使用具有重要的指导意义，对于提高材料的性能和安全性具有重要作用。
gh4169热处理制度
gh4169热处理制度
GH4169是一种高温合金材料，具有优异的耐热、抗腐蚀和抗氧化性能。
它广泛应用于航空、航天、化工、核工业等领域，因此其热处理制度也变得尤为重要。
GH4169的热处理制度包括固溶处理、时效处理和回火处理。
固溶处理是将合金加热至固溶温度，保温一段时间，然后冷却至室温的过程。
这样可以消除合金的过共晶、过共析，提高合金的塑性和韧性，并且能够获得均匀的显微组织。
GH4169的固溶处理温度为980℃
~1000℃，保温时间为30~60分钟。
时效处理是在固溶处理之后，将合金在较低的温度下保温一段时间，使其产生析出硬化相，进一步提高合金的强度和硬度。
GH4169
的时效处理温度为720℃~760℃，保温时间为8~24小时。
回火处理是在时效处理之后，将合金加热至一定温度，然后冷却至室温。
回火处理能够消除时效处理过程中产生的残余应力和变形，提高合金的韧性和塑性。
GH4169的回火处理温度为650℃~710℃，保温时间为1~4小时。
总的来说，GH4169的热处理制度是一个重要的工艺环节，它直接关系到合金的性能和使用寿命。
因此，在使用GH4169材料时，需要严格按照热处理制度进行操作，以确保合金的质量和性能。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GH4169 镍基变形高温合金资料中国牌号：GH4169/GH169美国牌号：Inconel 718/UNS NO7718法国牌号：NC19FeNb一、GH4169概述GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。
可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
1.1 GH4169 材料牌号 GH4169(GH169)1.2 GH4169 相近牌号 Inconel 718(美国),NC19FeNb(法国)1.3 GH4169 材料的技术标准1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。
优质成分的在标准成分的基础上降碳增铌，从而减少碳化铌的数量，减少疲劳源和增加强化相的数量，提高抗疲劳性能和材料强度。
同时减少有害杂质和气体含量。
高纯成分是在优质标准基础上降低硫和有害杂质的含量，提高材料纯度和综合性能。
核能应用的GH4169合金，需控制硼含量（其他元素成分不变），具体含量由供需双方协商确定。
当ω（B）≤0.002%时，为与宇航工业用的GH4169合金加以区别，合金牌号为GH4169A。
表1-1[1]%1.5 GH4169 热处理制度合金具有不同的热处理制度，以控制晶粒度、控制δ相形貌、分布和数量，从而获得不同级别的力学性能。
合金热处理制度分3类：Ⅰ：(1010～1065)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h 炉冷至620℃±5℃，8h，空冷。
经此制度处理的材料晶粒粗化，晶界和晶内均无δ相，存在缺口敏感性，但对提高冲击性能和抵抗低温氢脆有利。
Ⅱ：(950～980)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h 炉冷至620℃±5℃，8h，空冷。
经此制度处理的材料有δ相，有利于消除缺口敏感性，是最常用的热处理制度，也称为标准热处理制度。
Ⅲ：720℃±5℃，8h,以50℃/h炉冷至620℃±5℃，8h，空冷。
经此制度处理后，材料中的δ相较少，能提高材料的强度和冲击性能。
该制度也称为直接时效热处理制度。
1.6 GH4169 品种规格和供应状态可以供应模锻件（盘、整体锻件）、饼、环、棒（锻棒、轧棒、冷拉棒）、板、丝、带、管、不同形状和尺寸的紧固件、弹性元件等、交货状态由供需双方商定。
丝材以商定的交货状态成盘状交货。
1.7GH4169 熔炼和铸造工艺合金的冶炼工艺分为3类：真空感应加电渣重熔；真空感应加真空电弧重熔；真空感应加电渣重熔加真空电弧重熔。
可根据零件的使用要求，选择所需的冶炼工艺，满足应用要求。
1.8GH4169 应用概况与特殊要求制造航空和航天发动机中的各种静止件和转动件，如盘、环件、机匣、轴、叶片、紧固件、弹性元件、燃气导管、密封元件等和焊接结构件；制造核能工业应用的各种弹性元件和格架；制造石油和化工领域应用的零件及其他零件。
近年来，在对该合金研究不断深化和对该合金应用不断扩大的基础上，为提高质量和降低成本，发展了很多新工艺：真空电弧重熔是采用氦气冷却工艺，有效减轻铌偏析；采用喷射成型工艺，生产环件，降低生产成本和缩短生产周期；采用超塑成型工艺，扩大产品的生产范围。
二、GH4169 物理及化学性能2.1 GH4169 热性能2.1.1 GH4169 熔化温度范围1260～1320℃。
2.1.2 GH4169 热导率见表2-1。
表2-1[2]2.1.3 GH4169 比热容见表2-2。
2.1.4 GH4169线膨胀系数见表2-3；2.2 GH4169密度ρ=8.24g/cm3。
2.3 GH4169电性能表2-2[2]表2-3[2]2.4 GH4169磁性能合金无磁性。
2.5 GH4169化学性能2.5.1 GH4169抗氧化性能在空气介质中试验100h后的氧化速率见表2-4。
表2-4三、GH4169力学性能GH4169优质棒材技术标准规定的性能见表3-1。
表3-1[1]注：热处理制度：Ⅱ。
四、GH4169组织结构4.1 GH4169相变温度γ"相是该合金的主要强化相，其最高稳定温度是650℃，开始固熔温度为840～870℃，完全固熔温度是950℃，γ′相也是该合金的强化相，但数量少于γ"相，其析出温度是600℃，完全熔解温度是840℃；δ相的开始析出温度是700℃，析出峰温度是940℃，980℃开始熔解，完全熔解温度是1020℃。
4.2 GH4169时间-温度-组织转变曲线见图4-1。
4.3 GH4169合金组织结构4.3.1 GH4169合金标准热处理状态的组织由γ基体、γ′、γ"、δ、NbC相组成。
γ"(Ni3Nb)相是主要强化相，为体心四方有序结构的亚稳定相，呈圆盘状在基体中弥散共格析出，在长期时效或长期应用期间，有向δ相转变的趋势，使强度下降。
γ′(Ni3(Al、Ti))相的数量次于γ"相，呈球状弥散析出，对合金起一部分强化作用。
δ相主要在晶界析出，其形貌与锻造期间的终锻温度有关，终锻温度在900℃，形成针状，在晶界和晶内析出；终锻温度达930℃，δ相呈颗粒状，均匀分布；终锻温度达950℃，δ相呈短棒状，分布于晶界为主；终锻温度达980℃，在晶界析出少量针状δ相，锻件出现持久缺口敏感性。
终锻温度达到1020℃或更高，锻件中无δ相析出，晶粒随之粗化，锻件有持久缺口敏感性。
锻造过程中，δ相在晶界析出，能起到钉扎作用，阻碍晶粒粗化。
4.3.2 GH4169L相是变形GH4169合金中不允许存在的相，该相富铌，存在于铸锭枝晶间，降低铸锭初熔点，铸锭中L 相固溶温度和均匀化时间的关系见图4-2。
4.3.3 GH4169晶粒度4.3.3.1 GH4169合金在高温固熔（保温2h）时的晶粒长大倾向见图4-3。
4.3.3.2 GH4169棒材（原始晶粒9～9.5级）经不同温度加热并以不同变形量锻造变形后，再经过标准热处理（固溶温度965℃，1h），其晶粒度的变化见表4-1。
4.3.3.3 GH4169锻件技术标准规定，普通锻件平均晶粒度为4级，允许个别2级，高强锻件平均晶粒度为8级，允许个别2级；直接时效锻件平均晶粒度应为10级或更细。
4.3.4 GH4169直接时效的锻件在600～700℃长期时效500h后，析出相数量的变化见表4-2。
表4-1[19]表4-2[11]五、GH4169工艺性能与要求5.1 GH4169成型性能5.1.1 因GH4169合金中铌含量高，合金中的铌偏析程度与冶金工艺直接相关。
电渣重熔和真空电弧熔炼的熔炼速度和电极棒的质量状态直接影响材质的优劣。
熔速快，易形成富铌的黑斑；熔速慢，会形成贫铌的白斑；电极棒表面质量差和电极棒内部有裂纹，均易导致白斑的形成，所以，提高电极棒质量和控制熔速及提高钢锭的凝固速率是冶炼工艺的关键因素。
为避免钢锭中的元素偏析过重，至今采用的钢锭直径不大于508mm。
均匀化工艺必须确保钢锭中的L相完全熔解。
钢锭两阶段均匀化和中间坯二次均匀化处理的时间，根据钢锭和中间坯的直径而定。
均匀化工艺的控制与材料中的铌偏析程度直接相关。
目前生产中采用的1160℃，20h±1180℃，44h的均匀化工艺，尚不足以消除钢锭中心的偏析，因此建议采用以下均匀化工艺：1. 1150～1160℃，20～30h＋1180～1190℃，110～130h；2. 1160℃，24h＋1200℃，70h[20]。
5.1.2 经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。
锻件的锻造工艺应根据锻件使用状况和应用要求，结合生产厂的生产条件而定。
开坯和生产锻件是，中间退火温度和终锻温度必须根据零件所要求的组织状态和性能来确定，一般情况下，锻造的终锻温度控制在930～950℃之间为宜。
各类锻件的锻造温度和变形程度见表5-1。
表5-1[17]5.1.3 GH4169与板材冷成形有关的性能见表5-2。
5.1.4 GH4169锻件的变形程度、终锻温度和晶粒尺寸之间的关系见图5-1。
5.1.5 GH4169合金动态再结晶见图5-2。
5.1.6 GH4169发动机叶片模锻件由顶锻和终锻二道工序模锻而成，不同的锻造加热温度对叶片综合性能的影响见表5-3，以1020℃顶锻和终锻的叶片组织性能为最佳。
5.1.7 GH4169合金在高温下的变形抗力曲线见图5-3。
5.2 GH4169焊接性能合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接。
对直接时效状态的零部件，推荐采用惯性摩擦焊以保持其强化效果，选用合适的摩擦焊工艺参数，在保留细晶组织的同时，焊缝边缘及热影响区还可以保留强化相γ′和γ"以及δ相，因此对接头性能无明显影响，对直接时效的锻件，可在锻造状态进行摩擦焊，焊后再进行直接时效处理（制度Ⅲ），可获得持久强度很高的焊接接头[21]。
表5-2表5-3[19]5.3 GH4169零件热处理工艺航空零件的热处理通常按1.5条规定的Ⅱ、Ⅲ两种制度，即标准热处理制度和直接时效热处理制度进行。
再有技术依据的条件下，也可采用其他制度热处理。
按标准制度热处理时，固溶处理可在950～980℃范围内，在选定的温度±10℃下进行。
5.4 GH4169表面处理工艺必要时可对零件表面局面进行喷丸强化、孔挤压强化或螺纹滚压强化工序，使零件在交变载荷条件下工作的寿命成倍增长。
对要求喷涂耐磨封严涂层的零件，可采用等离子喷涂或爆炸喷涂工艺，以爆炸喷涂为佳，爆炸喷涂涂层与基体结合强度高，涂层致密、硬度高、孔隙率低，耐磨性好。
5.5 GH4169切削加工与磨削性能合金可满意地进行切削加工。
机械加工时必须确保圆弧达到设计要求和平滑过渡，不允许在机械加工、装配或运输中出现尖角、坑与划伤缺口，因为在这些缺陷出，可形成过量的应力集中，在使用中会导致严重事故的发生。
六、GH4169(GH169)低温抗拉及屈服性能（含热处理工艺）表6-1—温度对热轧棒材的拉伸性能影响表6-1注：以上样品热处理工艺：980℃±5℃退火，1小时+720℃±5℃时效，8小时，空冷至620℃±5℃，在620℃±5℃保温到总时效时间达到18小时，+空冷表6-2—锻件（短横向实验）的低温性能表6-2。
