数字图像相关中的亚像素位移定位算法进展
亚像素级点定位及边缘定位算法
亚像素级点定位及边缘定位算法亚像素级点定位及边缘定位算法是一种能够在图像中精确定位和边缘检测的算法。
它通过对图像进行像素级的分析和处理，能够找到图像中的细微差别和边缘信息，从而实现更精确的定位和边缘检测。
下面将详细介绍几种常用的亚像素级点定位及边缘定位算法。
一、亚像素级点定位算法1.插值算法插值算法是一种常用的亚像素级点定位算法。
它通过对像素的灰度值进行插值计算，从而得到更精确的像素位置。
常用的插值算法有双线性插值和双三次插值。
在双线性插值算法中，通过对四个临近像素点的灰度值进行加权平均，得到相邻像素间的插值结果。
它能够有效地减小像素间的差异，提高像素位置的精确性。
双三次插值算法是在双线性插值算法的基础上进行改进的。
它通过对16个临近像素点的灰度值进行加权平均，得到相邻像素间的插值结果。
双三次插值算法在提高像素位置精确性的同时，还能够减小插值过程中的误差。
2.亚像素匹配算法亚像素匹配算法是一种基于像素灰度值的定位方法。
它通过对图像中的相关区域进行匹配，找到最高相关度的位置，从而确定像素的位置。
亚像素匹配算法常用的方法有基于互相关和基于匹配滤波器。
基于互相关的亚像素匹配算法通过计算两个像素区域之间的互相关系数，确定像素位置。
它能够提取出像素间的相似性，从而找到最匹配的位置。
基于匹配滤波器的亚像素匹配算法通过滤波器的响应值来确定像素位置。
滤波器通过对图像进行卷积计算，得到滤波器的响应值。
根据滤波器的响应值，可以确定像素的位置。
边缘定位算法是一种能够提取图像中边缘信息的算法。
常用的边缘定位算法有基于梯度的方法和基于模板匹配的方法。
基于梯度的边缘定位算法通过计算图像的灰度梯度，找到像素值变化剧烈的位置，从而确定边缘的位置。
常用的梯度算子有Sobel算子、Prewitt算子等。
基于模板匹配的边缘定位算法通过将预先定义的边缘模板与图像进行匹配，找到与模板相匹配的位置，从而确定边缘的位置。
常用的模板有Laplacian模板、Canny模板等。
光镊系统中一种亚像素位移测量方法研究
光镊系统中一种亚像素位移测量方法研究摘要：光镊系统中光阱刚度系数的快速、准确、高精度测量是光镊进行粒子定量操控的关键因素。
本文给出了一种利用数字图像相关匹配的方法实现亚像素的位移测量。
为提高测量精度，此方法在捕获过程中采集多幅图像并以相邻前一幅图像作为模板去匹配下一幅图像，以此类推，最后将每个增量位移场叠加作为最终的位移,同时在亚像素计算时采用较高精度的梯度法；为了提高计算速度，在整像素点匹配时，采用了动态阈值序贯相似法。
最后，通过模拟仿真实验，对此算法的有效性进行了验证，结果表明本算法比普通亚像素算法快1~2倍。
关键词：亚像素位移测量，数字图像相关法，序贯相似法，动态阈值，梯度法1.引言：光镊（Optical tweezers）又称为单光束梯度力光阱，是一种利用高度聚焦的激光束形成的三维梯度势阱来捕获、操控微小粒子的技术[1]。
光镊自1986年由Arthur Ashkin[2]发明以来，以其非接触、地损伤等优点，已被广泛应用于物理学中的激光冷却、胶体化学、生物医学尤其是分子生物学等领域[3]，成为一项重要的研究工具。
光镊的一个重要功能为微小力的测量，对光阱的刚度进行标定是光镊测力的重要环节。
标定光阱刚度有许多方法，常用的有流体力学法、热运动分析法、功率谱法和外加周期驱动力法等[4-6],文献[7详细分析比较这四种方法的优缺点，其中流体力学法和热运动分析法均需要CCD跟踪微粒运行轨迹，在微粒运行一段期间内拍摄大量的图像，然后再对些图像进行后期处理。
由此可知在硬件条件一定的情况下图像亚像素分析对测量精度有着重大的意义。
亚像素位移测量的算法主要有如下几种：亚像素灰度插值法[8]、曲面拟合法[9]、相关系数插值法，牛顿-拉普森[10]（Newton-Rapshon，简称N-R）、基于梯度的方法；频率相关法，后验概率算法，神经网络方法和基于迭代的最小二乘法[11]。
这些算法测量精度所称精度能到0.005-0.1pixel。
数字图像相关方法
数字图像相关方法(DICM)前言数字图像相关法(Digital Image Correlation Method，简称DICM)，又称为数字散斑相关法(Digital Speckle Correlation Method，简称DSCM)，是应用于计算机视觉技术的一种图像测量方法。
数字图像相关(Digital Image Correlation，i.e. DIC)测量技术是应用计算机视觉技术的一种图像测量方法，是一种非接触的、用于全场形状、变形、运动测量的方法。
它是现代先进光电技术、图像处理与识别技术与计算机技术相结合的产物，是现代光侧力学领域的又一新进展。
它将物体表面随机分布的斑点或伪随机分布的人工散斑场作为变形信息载体，是一种对材料或者结构表面在外载荷或其他因素作用下进行全场位移和应变分析的新的实验力学方法。
在实验固体力学领域中，对于不同载荷下，材料和结构表面的变形测量一直是一个较难的课题。
一般包括接触式和非接触式两种，对于一般使用的电阻应变片接触式测量方法，受其测量手段的限制，不能得到全场数据，且测量范围有限，不能得到物体整体上的变形规律。
而对于全场的非接触式光学测量方法，包括干涉测量技术(例如全息照相干涉法，散斑千涉法)和非干涉技术(例如网格法和数字图像相关测量法)。
由于干涉测量技术要求有相干光源，光路复杂，且测量结果易受外界震动的影响，多在具有隔振台的实验室中进行，应用范围受到了极大的限制。
而非干涉测量技术是通过对比变形前后物体表面的灰度强度来决定表面变形量，对光源和测量环境要求较低。
数字图像相关测量技术可以直接采用自然光源或白光源，通过具有一定分辨率的CCD相机采集图像，并利用相关算法进行图像处理得到变形信息，可以说，DIC是一种基于数字图像处理和数值计算的光学测量方法。
由于该技术的直接处理对象是数字图像，而随着科学技术和数字化技术的不断发展与更新，数字图像的分辨率和清晰程度不断扩大，因此，数字图像处理技术的测量精度也在不断提升。
亚像素级点定位及边缘定位算法
亚像素级点定位及边缘定位算法亚像素级点定位及边缘定位算法是在图像处理领域中用于准确定位图像中的点及边缘的算法。
亚像素级定位是针对像素级定位的扩展，能够提供更高精度的定位结果，可以用于诸如图像匹配、目标跟踪等任务。
而边缘定位算法则是用于检测图像中的边缘特征。
1.亚像素插值法：亚像素插值法通过对像素值进行插值计算，来获得更精准的点坐标。
最常见的亚像素插值方法是双线性插值法和双三次插值法。
双线性插值法通过对图像中四个最近的像素进行线性插值来得到亚像素级的点位置。
而双三次插值法则是在四个最近的像素的基础上，通过对像素值进行三次插值来获得更高精度的点坐标。
2.亚像素匹配法：亚像素匹配法是通过匹配目标的特征点来实现亚像素级点定位。
常见的亚像素匹配算法包括亚像素级角点匹配和亚像素级互相关匹配。
亚像素级角点匹配通过对图像中的角点进行亚像素级匹配来得到目标点的亚像素级位置。
亚像素级互相关匹配则是通过计算图像中两个目标区域的互相关性来获得亚像素级位置。
边缘定位算法则是通过分析图像中的灰度变化来检测图像中的边缘特征。
常见的边缘定位算法包括Sobel算子、Canny算子等。
1. Sobel算子：Sobel算子是一种基于图像灰度一阶导数的边缘检测算法。
它通过计算图像灰度值在水平和垂直方向上的变化来检测图像中的边缘。
Sobel算子通过将图像卷积与特定的模板来实现边缘检测，其中模板包含了对灰度变化敏感的权重。
2. Canny算子：Canny算子是一种基于图像灰度二阶导数的边缘检测算法。
与Sobel算子相比，Canny算子对噪声有很强的抑制能力，并能够提供更准确的边缘定位结果。
Canny算子通过计算图像的梯度幅值和方向来检测边缘，在筛选和连接边缘点时能够基于边缘强度和连接性进行优化。
综上所述，亚像素级点定位及边缘定位算法能够提供更高精度的定位结果，可应用于各种图像处理任务中。
这些算法通过插值、匹配、边缘检测等方法来实现图像点和边缘的精确定位。
数字图像测量中的像素定位技术
数字图像测量中的像素定位技术数字图像测量技术在现代科技领域中扮演着重要的角色。
它不仅被广泛应用于计算机视觉、机器人导航和虚拟现实等领域，还在医学图像处理、无人驾驶汽车和地质勘探等方面发挥着重要作用。
而在数字图像测量中，像素定位技术是一个至关重要的环节。
像素定位技术是指在数字图像中确定像素位置的一种方法。
对于人类来说，很容易通过视觉系统来识别图像中物体的位置，但对于计算机来说并非如此简单。
计算机不像人类具备直观的视觉能力，而是通过像素定位技术来完成这一任务。
像素定位技术的基本原理是通过数学模型对图像进行处理和分析，从而确定像素的位置。
其中最常用的方法是使用相机进行图像采集，然后使用图像处理算法对图像进行处理，最终得到像素的位置信息。
这个过程需要考虑到相机的畸变、图像的噪声、像素的分辨率等因素。
在实际应用中，像素定位技术通常涉及到相机标定和图像配准两个重要步骤。
相机标定是指通过对已知物体进行拍摄和处理，确定相机的内外参数，从而建立相机模型。
而图像配准则是指将不同相机拍摄得到的图像进行处理，将它们对齐到同一坐标系下。
这两个步骤的完成程度直接影响到像素定位技术的精度和准确性。
在像素定位技术中，还存在着一些常见的问题和挑战。
首先是相机标定的问题，相机标定需要在实验室环境下进行，需要使用高精度的标定板和复杂的标定算法，甚至需要进行多次标定才能达到较高的精度。
其次是图像噪声和畸变的问题，噪声和畸变会对像素定位的结果产生不利影响，因此需要采用适当的图像处理算法来处理和抵消这些问题。
最后是图像配准的问题，图像配准涉及到图像处理和模型匹配等复杂的计算过程，对于大规模图像配准来说，计算复杂度很高。
为了克服这些问题和挑战，研究人员们提出了很多创新的方法和技术。
例如，基于深度学习的像素定位技术可以通过神经网络对图像进行处理，从而提高像素定位的准确性。
另外，基于摄像头阵列的像素定位技术可以同时使用多个摄像头进行图像采集，从而提高图像配准的精度。

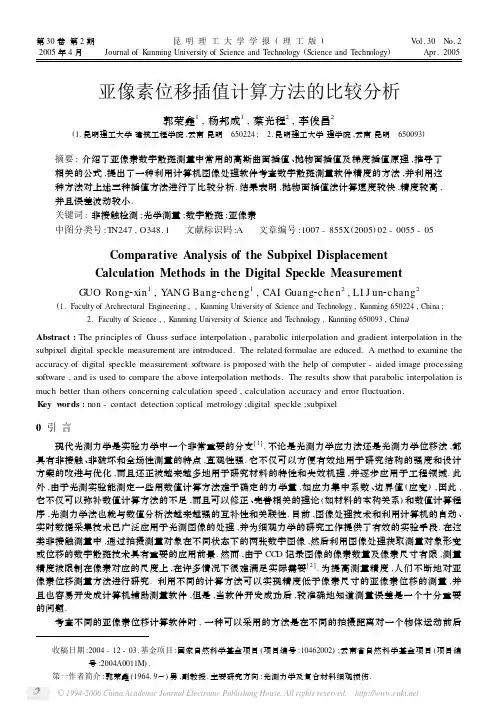

亚像素位移插值计算方法的比较分析
GUO Ro ng2xin1 , YAN G Ba ng2c he ng1 , CAI Gua ng2c he n2 , LI J un2c ha ng2
0 引言
现代光测力学是实验力学中一个非常重要的分支[1 ]. 不论是光测力学应力法还是光测力学位移法 ,都 具有非接触 、非破坏和全场性测量的特点 ,直观性强. 它不仅可以方便有效地用于研究结构的强度和设计 方案的改进与优化 ,而且还正被越来越多地用于研究材料的特性和失效机理 ,并逐步应用于工程领域. 此 外 ,由于光测实验能测定一些用数值计算方法难于确定的力学量 ,如应力集中系数 、边界值 (应变) ,因此 , 它不仅可以弥补数值计算方法的不足 ,而且可以修正 、完善相关的理论 (如材料的本构关系) 和数值计算程 序 ,光测力学法也就与数值分析法越来越强的互补性和关联性. 目前 ,图像处理技术和利用计算机的自动 、 实时数据采集技术已广泛应用于光测图像的处理 ,并为细观力学的研究工作提供了有效的实验手段. 在这 类非接触测量中 ,通过拍摄测量对象在不同状态下的两张数字图像 ,然后利用图像处理获取测量对象形变 或位移的数字散斑技术具有重要的应用前景. 然而 ,由于 CCD 记录图像的像素数量及像素尺寸有限 ,测量 精度被限制在像素对应的尺度上 ,在许多情况下很难满足实际需要[2 ]. 为提高测量精度 ,人们不断地对亚 像素位移测量方法进行研究. 利用不同的计算方法可以实现精度低于像素尺寸的亚像素位移的测量 ,并 且也容易开发成计算机辅助测量软件 ,但是 ,当软件开发成功后 ,较准确地知道测量误差是一个十分重要 的问题.
像素偏移追踪算法
像素偏移追踪算法1.引言1.1 概述像素偏移追踪算法是一种用于视频处理和计算机视觉的高级技术。
它通过在视频序列中检测像素的移动和变化，以定位目标对象并跟踪其运动轨迹。
该算法结合了图像处理和机器学习的方法，能够在各种环境条件下实现准确的目标追踪。
在传统的目标追踪算法中，常常面临光照变化、背景干扰等挑战，导致追踪失效或错误。
而像素偏移追踪算法通过分析像素之间的关系，可以更加准确地确定目标的位置和运动路径。
该算法采用了基于对象特征的自适应滤波器，能够自动适应目标的变化，并及时更新追踪模型，从而提高追踪的鲁棒性和准确性。
像素偏移追踪算法的应用非常广泛。
在监控系统中，该算法可以用于目标的实时追踪和监测，帮助警方及时发现异常行为并采取相应措施。
在无人驾驶领域，该算法可以用于车辆识别和跟踪，实现智能驾驶的功能。
此外，像素偏移追踪算法还可以应用于视频编辑、虚拟现实等领域，为多媒体技术提供基础支持。
本篇文章将详细介绍像素偏移追踪算法的基本原理和应用领域。
首先，我们将介绍算法的核心思想和关键步骤，包括特征提取、背景建模和目标跟踪等。
然后，我们将讨论该算法在不同领域的应用案例，以及相关技术的发展趋势。
最后，我们将对该算法的优势和不足进行总结，并展望未来的研究方向和应用前景。
通过本文的阅读，读者将能够深入了解像素偏移追踪算法的工作原理和实际应用，以及该算法在计算机视觉和图像处理领域的重要性和潜力。
希望本文能为读者提供有益的信息和启发，促进该领域的研究和应用进一步发展。
在1.2文章结构部分，我们将对整篇文章的组织结构进行说明。
本文将分为四个主要部分进行阐述。
第一部分是引言部分，我们将在这一部分中介绍文章的背景和目的。
我们将简要概述像素偏移追踪算法的基本原理和应用领域，并阐明为什么这个主题值得研究和讨论。
第二部分是正文部分，我们将详细介绍像素偏移追踪算法的基本原理。
我们将深入解释算法的实现细节，包括像素间的偏移量计算方法、像素变化的追踪和预测方法等。
数字图像相关中亚像素位移测量算法的研究
数字图像相关中亚像素位移测量算法的研究一、本文概述随着数字图像处理技术的不断发展，亚像素位移测量在众多领域如工程监测、医学影像分析、机器视觉等方面扮演着日益重要的角色。
亚像素位移测量是指对图像中物体微小移动距离的精确计算，其精度往往高于像素级别，对于提高测量精度、优化系统性能具有重要意义。
本文旨在探讨数字图像相关中亚像素位移测量算法的研究现状与发展趋势，分析不同算法的原理、特点及应用场景，以期为推动相关领域的技术进步提供理论支持和实践指导。
本文首先将对亚像素位移测量算法的基本概念进行阐述，明确研究范围和目标。
接着，将详细介绍几种经典的亚像素位移测量算法，包括基于灰度梯度的方法、基于插值的方法、基于频域分析的方法等，并分析它们的优缺点及适用范围。
在此基础上，本文还将探讨新兴算法如深度学习在亚像素位移测量中的应用，展望未来的发展方向。
本文旨在通过深入研究和对比分析，为数字图像相关中亚像素位移测量算法的优化和创新提供理论支撑和实践指导，推动相关领域的技术进步和应用拓展。
二、亚像素位移测量算法原理亚像素位移测量算法是数字图像相关领域中一种重要的技术，其主要目标是在像素级别以下的精度上测量和分析物体的位移。
这种技术在很多领域都有广泛的应用，如材料科学、生物医学工程、机器视觉等。
传统的像素级位移测量算法通常只能提供整数像素级别的精度，这对于许多需要高精度位移测量的应用来说是不够的。
因此，亚像素位移测量算法应运而生，它可以通过插值、拟合或者其他优化技术，将位移测量精度提高到像素级别以下，从而提高测量精度和可靠性。
亚像素位移测量算法的原理主要基于灰度相关法。
灰度相关法是一种通过比较两幅图像之间的灰度分布来计算物体位移的方法。
在亚像素级别上，这种方法需要对像素灰度值进行插值，以获取更精细的灰度分布信息。
常见的插值方法包括线性插值、双线性插值、双三次插值等。
在亚像素位移测量算法中，通常会使用迭代优化技术来寻找最佳的位移参数。
亚像素定位的方法
亚像素定位的方法亚像素定位（sub-pixel positioning）是一种用于精确测量和定位像素图像中物体位置的方法。
传统的像素定位方法只能得到物体相对于像素边界的位置，而亚像素定位可以更准确地测量物体的位置，提高像素级别测量的精确性。
1.亚像素插值法：亚像素插值法是一种基于图像插值的方法，通过对像素值进行插值，来得到亚像素级别的物体位置。
最常用的插值方法是双线性插值法和双三次插值法。
双线性插值法是一种基于二次多项式插值的方法。
它假设图像的物体是光滑的，并通过在物体周围构建一个二次多项式来估计物体位置。
通过计算该二次多项式的最大值来确定亚像素级别的物体位置。
双三次插值法是一种基于三次多项式插值的方法。
它比双线性插值法更精确，但计算复杂度也更高。
它通过构建一个三次多项式来估计物体位置，并通过计算该三次多项式的最大值来确定亚像素级别的物体位置。
2.亚像素势能法：亚像素势能法基于图像的灰度变化，将物体位置的测量问题转化为一个最小化能量函数的问题。
它通过迭代的方式，调整物体位置的估计，直到能量函数达到最小值。
亚像素势能法通常包括两个步骤：能量函数计算和优化算法。
能量函数计算是根据图像灰度的变化率来计算物体的位置。
优化算法是用于能量函数的最小值，常用的算法包括梯度下降法和估计最大值法。
3.亚像素相关法：亚像素相关法是一种基于相关性匹配的方法，通过计算物体在不同位置的图像块之间的相似度，来确定物体的亚像素级别位置。
亚像素相关法可以通过计算相关系数、互相关函数、相位相关等方式进行测量。
亚像素相关法通常包括两个步骤：特征提取和相关性计算。
特征提取是用于提取图像中物体的特征，如边缘、颜色、纹理等。
相关性计算是用于计算物体在不同位置的图像块之间的相似度，通过最大化相关性来确定物体的亚像素级别位置。
总结起来，亚像素定位是一种通过图像插值、势能优化和相关性匹配等方式，来提高像素级别测量精度的方法。
不同的方法适用于不同的应用场景，选择适合的亚像素定位方法可以提高测量的准确性和精确度。
一种基于图像相位信息的亚像素微位移测量算法
第 1 期（总第 125期）
王 机庆，械等：管 一种理基于开图发 像相位信息的亚像素微位移测量算法
2012年 2 月
图 2 是相机捕获的散斑图像为原信号得到的一个
经插值处理后的相位涡旋结构图，它能够较好显示出
相位涡旋的结构特征。以相机捕获的散斑图像为原信
号，平移- 1.5个像素后，两幅图像的奇点分布及匹配关
系，见图 3。如果平移前后两幅图像中相匹配的奇点
对 的数量为 n，每对相匹配 奇点间的距 离为 di=(Δxi2+ Δyi2)1/2(i=1,2,3, …,n)，每对 相 匹配 奇 点间 的相 位 为θi= tan- 1(Δyi/Δxi) (i=1,2,3,…,n)，则平移位移 d 和移动相位θ
分别为：
为了深入研究相位信息在微位移测量领域的应实 用技术，本文研究相位奇点的获取和匹配技术，研究位 移计算方法，并经试验检验算法性能。 2 相位奇点匹配的位移测量算法
图 1 位移测量试验装置平台
位移测量试验装置，见图 1，其中半导体激光器发 出的光束（650 nm，5mW）经过滤波扩束装置和准直透 镜后照射在试件表面，经反射后，在试件表面形成散斑
[ ] í
ImBiblioteka I(x,y)a4r
xy
+
a 5r
2
y
=
0
= a 0i + a 1i x + a 2i y + a 3i x2 +
.
（4）
a 4i xy + a 5i y2 = 0
若此方程有解，即实部零值线和虚部零值线存在
交点，则该交点处的相位不存在，即为相位奇点。
收稿日期：2011- 12- 12 作者简介：王 庆（1972-），男，吉林辽源人，高级工程师，硕士，研究方向：先进制造技术等。
DIC(数字图像相关)亚像素位移算法
其次，总结了各种已有的图像亚像素位移定位算法，重点介绍了图像灰度插值 法、相关系数拟合(插值)法、梯度法(基于灰度的梯度法和基于相似函数的梯度法两 大类)这三种目前最常用的数字图像亚像素定位算法，并用模拟散斑图对它们进行了 比较。
3种亚像素位移测量算法的比较研究
3种亚像素位移测量算法的比较研究资新运;耿帅;赵姝帆;夏军剑;舒放【摘要】Gradient method,surface fitting and N-R method are 3 main sub-pixel displacement algorithms of digital speckle correlation method to improve the precision of the measuring system. The principles of three kinds of algorithm were studied and numerical simulation was carried out. To compare the different precision from 3 methods under noise,the computer models generate a series of speckle gram whose displacement is 0. 01 pixels and different Gaussian noise was added in generated graphics. The results showed that in the precision requirement in 0. 01 pixels,the upper bounds on noise variance of gradient method and N-R method are respectively 0. 006 and 0. 000 5,and the calculation precision of surface fitting method has huge uncertainty,gradient method is more suitable for engineering application.%梯度法、曲面拟合法和 N-R 法是数字散斑相关方法中提高位移测量精度的3种主要亚像素位移算法。
数字图像相关方法及其应用研究
数字图像相关方法及其应用研究一、本文概述随着信息技术的快速发展，数字图像处理技术已经广泛应用于各个领域，如医学影像、安全监控、卫星遥感、自动驾驶等。
其中，数字图像相关方法作为一种重要的图像处理技术，其在图像匹配、目标跟踪、三维重建等方面发挥着关键作用。
本文旨在深入探讨数字图像相关方法的理论基础、算法实现以及其在各个领域的实际应用，以期能为相关领域的研究人员提供有益的参考和启示。
本文将概述数字图像相关方法的基本概念、发展历程以及主要特点。
本文将详细介绍数字图像相关方法的算法原理，包括基于灰度的方法、基于特征的方法和深度学习方法等，并分析各自的优缺点。
本文还将探讨数字图像相关方法在医学影像处理、安全监控、卫星遥感、自动驾驶等领域的应用案例，并分析其在实际应用中的效果和挑战。
本文将总结数字图像相关方法的研究现状和发展趋势，并提出一些可能的研究方向和建议。
本文希望通过系统介绍数字图像相关方法及其应用研究，为相关领域的研究人员提供全面的理论支持和实践指导，推动数字图像处理技术的进一步发展和应用。
二、数字图像相关方法的基本理论数字图像相关方法（Digital Image Correlation, DIC）是一种通过分析和比较图像序列中像素灰度值的变化来测量物体表面位移和形变的非接触式光学测量技术。
其基本理论主要建立在灰度不变性假设和变形函数的基础上。
灰度不变性假设是数字图像相关方法的核心前提。
它假设物体表面在发生形变时，像素的灰度值保持不变。
这意味着，通过比较不同时刻或不同状态下的图像，我们可以确定像素之间的对应关系，从而计算出物体的位移和形变。
变形函数用于描述物体表面的形变。
在数字图像相关方法中，通常假设物体的形变是连续的，并且可以用一个光滑的变形函数来描述。
这个变形函数可以是线性的，也可以是非线性的，具体取决于物体形变的复杂程度。
通过求解变形函数，我们可以得到物体表面各点的位移和形变信息。
数字图像相关方法的基本流程包括图像预处理、图像匹配和位移场计算等步骤。
数字散斑相关测量中亚像素位移测量方法的比较
令
6
v=
6 b 6 ca (6 ab ) - 6 a 6 b 6 ab 6 ca - 6 a 6 cb (6 ab ) - 6 a 6 b
i 2 i i i 2 2 i 2 i i i i i 2 i 2 i i 2 i 2 i
a i bi 6 c i bi -
i
( 5)
i i
( 6)
U + u , V + v 即是所求的位移 . 图 5 给出第 2. 3 小节所述之高斯插值法 与本小节所述之梯度法的误差曲线比较 . 可以看到, 当位移小于 0. 04 像素时, 梯度 法的误差比较小 , 当位移在 0. 01 像素时, 梯度 法的相对误差在 6% 左右 , 这是可以接受的. 而当位移大于 0. 04 像素时 , 插值法的误差小于梯度法. 2. 5 基于梯度的计算方法二 2. 4 小节所述之梯度法, 直接从变形前与变形后的灰度图展开推导 . 本小节所述之梯度法 先选取一个相关系数计算公式, 然后再进一步推导. 这种新的方法的基本原理如下 : 首先选取相关公式 , 本文选取了另一种相关公式 , 它是式 ( 1) 的平方 , 即式 ( 7) .
[ 1]
6 6
C ( u, v ) =
m
m
[ f ( x i , y j ) - f-] [ g ( x i + u, y j + v ) - g] ( 1)
i= 1 j = 1 2 [ f ( x i, y j ) - f]
6 6
m
m
i= 1 j = 1
6 6
Hale Waihona Puke mm2 [ g( x i + u, y j + v) - g]
图 1 三点插值、 五点插值和 七点插值的相 对误差曲线
亚像素坐标偏移量
亚像素坐标偏移量在数字图像处理与计算机视觉领域，亚像素精度是一个至关重要的概念。
亚像素坐标偏移量，作为实现亚像素精度的一种手段，对于提升图像配准、目标跟踪、三维重建等任务的准确性具有不可替代的作用。
本文将深入探讨亚像素坐标偏移量的原理、应用及其面临的挑战。
一、亚像素坐标偏移量的原理亚像素坐标偏移量是指在整数像素坐标之间的细微移动，这种移动通常小于一个像素单位。
为了理解这一概念，我们首先需要了解数字图像的构成。
数字图像由一系列离散的像素点组成，每个像素点具有特定的位置和颜色值。
在传统的像素级处理中，图像的最小可分辨单位是单个像素。
然而，在许多应用场景中，像素级别的精度已经无法满足需求，这时就需要引入亚像素级别的处理。
亚像素坐标偏移量的计算通常依赖于图像灰度值或颜色值的插值。
插值算法可以根据周围像素的值来估计亚像素位置的灰度或颜色。
常见的插值算法有最近邻插值、双线性插值、双三次插值等。
通过这些插值算法，我们可以在整数像素坐标之间实现连续的灰度或颜色变化，从而计算出亚像素坐标偏移量。
二、亚像素坐标偏移量的应用亚像素坐标偏移量在多个领域具有广泛的应用价值，以下是几个典型的应用场景：1. 图像配准图像配准是将两幅或多幅图像对齐的过程，以便进行后续的比较和分析。
在医学图像处理、遥感监测、视频处理等领域，图像配准是一项基本且关键的任务。
亚像素坐标偏移量可以提供更精确的对齐信息，从而提高图像配准的准确性。
2. 目标跟踪在视频监控、无人驾驶、导弹制导等应用中，目标跟踪是一项核心技术。
亚像素坐标偏移量可以帮助跟踪算法更准确地锁定目标位置，即使在目标快速移动或图像分辨率较低的情况下，也能保持较高的跟踪精度。
3. 三维重建三维重建是指根据二维图像恢复三维场景的过程。
在计算机视觉和图形学领域，三维重建是一个热门的研究方向。
亚像素坐标偏移量可以提供更精确的深度信息，从而提升三维重建的质量和细节。
4. 超分辨率重建超分辨率重建是一种通过低分辨率图像恢复高分辨率图像的技术。
亚像素精度的方法
亚像素精度的方法亚像素精度是指在图像处理中，能够以更高的分辨率对图像进行处理和分析的能力。
在传统的像素级别的图像处理中，每个像素的位置被抽象为一个离散的坐标点，这会导致一些信息的丢失和模糊。
而亚像素精度的方法则通过对图像进行更加精细的处理，能够在像素级别之间的空间进行更加精确的插值和估计，从而提高图像处理的精度和结果的准确性。
1. 亚像素重定位（Sub-pixel registration）：亚像素重定位是一种用于图像对齐和配准的技术，目的是通过对图像进行微小的平移、旋转和缩放操作，使得图像在像素级别更加准确地重叠在一起。
常见的亚像素重定位方法包括基于互相关的算法、基于金字塔的算法等。
这些算法通过对图像进行插值和优化，能够在子像素级别对图像进行对齐和配准，提高准确性。
2. 亚像素插值（Sub-pixel interpolation）：亚像素插值是一种常见的图像处理方法，用于在像素级别之间对图像进行插值。
常见的亚像素插值方法包括双线性插值、双三次插值、Lanczos插值等。
这些插值方法通过对像素周围的邻近像素进行加权平均，可以获得更精确的图像信息，减少图像处理过程中的模糊和失真。
3. 亚像素定位（Sub-pixel localization）：亚像素定位是一种用于图像中物体位置估计的方法，能够对物体在像素级别上的位置进行更加精确的估计。
常见的亚像素定位方法包括模板匹配法、特征提取法、优化方法等。
这些方法通过对图像中的特征和模式进行分析和处理，可以在亚像素级别上对物体的位置进行定位，提高定位精度。
亚像素计算是一种对图像进行更加准确的计算和分析的方法。
常见的亚像素计算方法包括亚像素边缘检测、亚像素角点检测、亚像素轮廓提取等。
这些方法通过对图像中的局部信息进行更加精细的分析，可以获得更准确的计算结果和图像特征。
亚像素精度的方法在图像处理中发挥着重要的作用，能够提高图像处理结果的准确性和可靠性。
通过亚像素精度的方法，可以对图像进行更加细致的处理和分析，应用于诸如机器视觉、医学图像分析、遥感图像处理等领域，能够获得更高的图像质量和更准确的图像分析结果。
亚像素边缘 矩方法
亚像素边缘矩方法亚像素边缘检测是一种常用的图像处理方法，它可以提取出图像中的边缘信息，并对边缘进行亚像素级别的精确定位。
本文将介绍亚像素边缘检测的原理和应用。
亚像素边缘检测方法基于灰度图像，通过对图像中像素灰度值的差异进行分析，找出图像中的边缘。
在传统的像素级别边缘检测方法中，只能得到边缘的大致位置，无法达到亚像素级别的精确定位。
而亚像素边缘检测方法通过对像素之间的插值计算，可以获得边缘的亚像素级别位置信息。
亚像素边缘检测的基本原理是在像素级别边缘检测结果的基础上，通过插值计算得到亚像素级别的边缘位置。
常用的亚像素插值方法有双线性插值和最小二乘插值等。
双线性插值方法通过对周围像素的灰度值进行加权平均得到亚像素位置的灰度值，从而实现亚像素边缘的定位。
最小二乘插值方法则通过拟合边缘灰度值的曲线，找到曲线的极值点，从而得到亚像素级别的边缘位置。
亚像素边缘检测方法在图像处理中有着广泛的应用。
首先，亚像素边缘检测可以提高图像中边缘的定位精度，从而在目标识别和跟踪等应用中起到重要作用。
其次，亚像素边缘检测可以用于图像的去噪和增强，通过提取图像中的边缘信息，可以有效地去除图像中的噪声，并突出图像的轮廓。
此外，亚像素边缘检测还可以应用于图像的压缩和编码，通过提取图像的边缘信息，可以减少图像的数据量，从而实现图像的高效传输和存储。
在实际应用中，亚像素边缘检测方法需要考虑多种因素的影响，如图像的分辨率、噪声水平和亚像素插值方法的选择等。
对于低分辨率的图像，亚像素边缘检测的效果可能不理想，因为像素之间的差异不明显。
而对于高噪声水平的图像，亚像素边缘检测方法可能会受到噪声的干扰，导致边缘位置的偏移。
此外，不同的亚像素插值方法对于边缘位置的精度和计算复杂度也有所不同，需要根据具体应用的需求进行选择。
亚像素边缘检测是一种常用的图像处理方法，可以提取出图像中的边缘信息，并对边缘进行亚像素级别的精确定位。
它在目标识别、图像去噪和增强、图像压缩和编码等应用中具有重要的作用。
亚像素边缘提取算法
亚像素边缘提取算法亚像素边缘提取算法是图像处理领域的一个新兴技术，随着计算机硬件性能的不断提升，该算法在实际应用中的效果越来越好。
本文将介绍亚像素边缘提取算法的原理、应用以及未来发展趋势。
一、亚像素边缘提取算法原理传统的边缘提取算法通常使用图像膨胀和腐蚀操作，通过差分得到二值化的边缘图像。
然而，这种方法无法获得像素级别的精细度，且处理结果受到图像分辨率和噪声等因素的影响。
亚像素边缘提取算法通过在图像中采样子像素，进一步提升了边缘检测的精度。
该算法基于最小二乘法对亚像素内五个点的灰度值进行拟合，并计算出拟合曲线在像素间隔的一半位置处的灰度值，从而获得亚像素级别的边缘位置。
具体而言，该算法可以分为以下几个步骤：1. 对原始图像进行高斯滤波，以减少噪声的干扰。
2. 在滤波后的图像中采样子像素，并在两侧的位置上取样。
3. 使用最小二乘法对样本点进行拟合，得到曲线函数。
4. 计算拟合曲线在像素间隔的一半位置处的灰度值，作为亚像素级别的边缘位置。
二、亚像素边缘提取算法应用亚像素边缘提取算法主要应用于图像处理中的边缘检测、特征提取以及图像配准等领域。
以下是该算法的具体应用：1. 边缘检测：传统的边缘检测算法无法获得像素级别的边缘位置，而亚像素边缘提取算法通过拟合子像素点，获得了更加精确的边缘位置。
这种方法可以用于医学图像处理中的肿瘤检测、工业品质检测等领域。
2. 特征提取：由于亚像素边缘提取算法可以提取亚像素级别的边缘信息，因此可以用于物体轮廓、纹理和边缘等特征提取。
这种方法可以用于计算机视觉中的目标识别、跟踪和分类。
3. 图像配准：在航空遥感和医学成像等领域中，需要进行图像配准才能得到准确的三维模型或者病灶定位。
亚像素边缘提取算法可以提供亚像素级别的配准精度，从而提高图像配准的准确性。
三、亚像素边缘提取算法发展趋势随着计算机硬件性能的不断提升，亚像素边缘提取算法在实际应用中的效果越来越好。
未来，该算法有以下几个发展趋势：1. 深度学习：目前，深度学习已经成为图像处理领域中的一种主流方法。
