路由器网络接口解析--fastethernet

合集下载

路由器和交换机的接口命名含义

路由器和交换机的接⼝命名含义路由器和交换机的接⼝命名含义The notation is denoting that there are multiple NIC interfaces on the router in the diagram and it's making reference to this.F0/0 - interface #1F0/1 - interface #2NOTE: The F indicates that the NIC/port is most likely a Fast Ethernet type of connection.shows them as well. Here's the referenced as Fa 0/1, which I believe is the more typical notation.The other interesting take away is that the notation may sometimes include a 3rd digit to denote that the interface being referenced is not built into the Motherboard of the networking gear. The above diagram shows some examples of this, ie. T1 1/0/1. NOTE: The 3rd digit prefixes, and indicates which "slot" on the Motherboard a port is coming from.Again the Cisco reference describes these slots like so:I was also able to dig up this reference: which describes the reference of F0/0 like so. Take note that there are 2 types of situations:Fixed interface series routerModular interface series routerThis notation was originally used for fixed types of routers:In fixed interface series router, the interface nomenclature is type slot_#/ port_#.But with the advent of modular routers, that did not denote which addon card (WIC) was being referenced. So the notation was expanded: New naming convention only for WIC slots (WAN Interface Card) is type slot_#/subslot_#/ port_#.Ports installed directly on chassis still use classic convention that is type slot_#/ port_#.Incidentally that same site had this table which describes the F0/0 notation like this:Additional searches did turn up this URL: which had these types of ports listed:Aux port: This auxiliary port is used to connect a modem to the router, which can then be used to remotely modify theconfiguration on the router.Attachment Unit Interface (AUI) port: Before the WIC became a standard for providing expansion through an add-on port,the AUI allowed transceivers to be used, providing you with the ability to add various types of network connections, suchas fiber or copper Ethernet connections.Serial: Connects a modem or other serial device to allow a WAN network interface to be used on the router.Ethernet/Fast Ethernet/Gigabit Ethernet: Standard network interfaces used to connect different network segments.Console: Serial configuration port for command-line access to router management and configuration. Refer to Figure 3-1to see the console port.WAN Interface Card (WIC) port: Because a wide variety of WAN connectivity options are available (for example, T1, ISDN,ADSL), you can use this port to add different interfaces to a standard router.Hardware WAN Interface Card (HWIC) port: With the integration of services into routers, the WIC interface became toolimiting. The HWIC interface was created to support a wider variety of hardware expansion options, such as switches andservice cards. This port is backward compatible with most older WIC hardware.As well as this URL: :Ethernet - Ethernet is typically Ethernet IEEE 802.3 standard based physical interface, which operates at 10 Mbps speed.The media standard used is 10BaseT.Fast Ethernet - Fast Ethernet is typically Ethernet IEEE 802.3u standard based physical interface which operates at 100Mbps speed. The media standard used is 100BaseT.Gigabit Ethernet - Gigabit Ethernet is typically Ethernet IEEE 802.3ab standard based physical interface which operates at1000 Mbps speed. The media standard used is 1000BASE-TSerial - Serial interfaces are typically used for WAN connections from ISP (Internet Service Providers) for connectivitytypes like Frame Relay, T1, T3, etc.FDDI Fiber Distributed Data Interface - FDDI networks operates at 100 Mbps speed and uses a token-passing mechanismto prevent collisions.Token Ring - Token Ring interfaces can operate at either 4 Mbps or 16 Mbps. In Token Ring networks a token is passedaround the network (configured in ring topology), allowing the owner of the token to transmit a frame, to avoidcollision.Token Ring networks vanished from networking industry long way back. New Cisco routers do not have a TokenRing interface.Note: Only 10Mbps Ethernet interface has a name "Ethernet" in a Cisco Router. A 100Mbps Ethernet interface is called a"FastEthernet" interface and a 1000Mbps Ethernet interface is called a "GigabitEthernet" interface.That last bit is a bit more telling. Since Ethernet would historically been used for 10MBps interfaces, the "F" in my "F0/0" & "F0/1" diagram would seem to imply that the interface is a FastEthernet capable connection (10/100MBps).However, more recently, Ethernet can also be used interchangeably on Gigabit Ethernet as well as 10G Ethernet ports, so you need to pay special attention to the actual equipment that's been referenced by a diagram.References==============该符号表⽰图中的路由器上有多个NIC接⼝，并且正在对此进⾏引⽤。

锐捷路由器命令参考

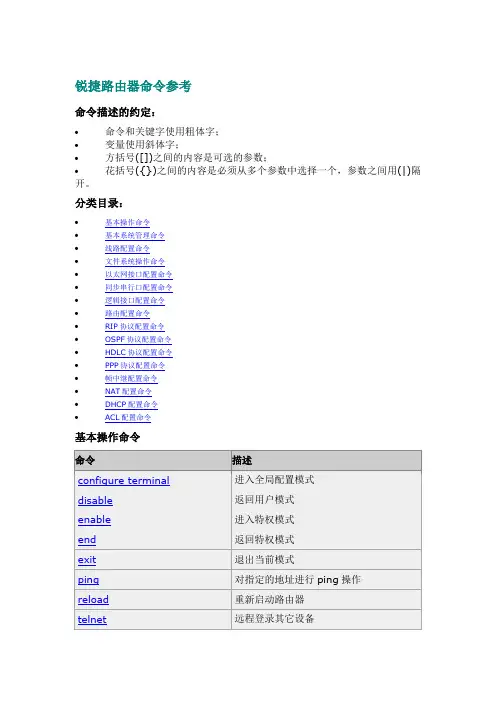

锐捷路由器命令参考命令描述的约定：∙命令和关键字使用粗体字；∙变量使用斜体字；∙方括号([])之间的内容是可选的参数；∙花括号({})之间的内容是必须从多个参数中选择一个，参数之间用(|)隔开。

分类目录：∙基本操作命令∙基本系统管理命令∙线路配置命令∙文件系统操作命令∙以太网接口配置命令∙同步串行口配置命令∙逻辑接口配置命令∙路由配置命令∙RIP协议配置命令∙OSPF协议配置命令∙HDLC协议配置命令∙PPP协议配置命令∙帧中继配置命令∙NAT配置命令∙DHCP配置命令∙ACL配置命令基本操作命令基本系统管理命令线路配置命令文件系统操作命令以太网接口配置命令同步串行口(Serial)配置命令逻辑接口配置命令路由配置命令RIP协议配置命令OSPF协议配置命令HDLC协议配置命令PPP协议配置命令帧中继配置命令NAT配置命令DHCP配置命令ACL配置命令NAT配置命令address命令address interfaceclear命令本站首页→网络技术→锐捷路由器命令参考回顶部ip nat命令ip nat inside destinationip nat inside source listip nat inside source staticip nat outside source listip nat outside source staticip nat poolip nat translationACL配置命令absolute 命令access-list 命令access-list（1~99，1300~1999）access-list（100~199，2000~2699）access-list（700~799）access-list（2700~2899）expert access 命令expert access-groupdeny 命令deny（扩展ACL）deny（MAC扩展ACL）ip access-group 命令ip access-list 命令ip access-list resequence。

静态路由及NAT配置

实验四：静态路由及NAT配置一、简单静态路由配置1、用PacketTracer打开文件StaticRouting1.pkt，为路由器R1及R2按下表配置接口信息。

Router Interface IP Address Netmask Clock RateR1 F0/0 192.168.1.254 255.255.255.0R1 S0/0 192.168.100.254 255.255.255.0 56000R2 F0/0 192.168.5.254 255.255.255.0R2 S0/0 192.168.100.253 255.255.255.0 提示1：FasterEthernet接口的一般配置命令Router(Config)# interface FastEthernet0/0 //进入要配置的接口Router(Config-if)# ip address 192.168.1.254 255.255.255.224 //配置IP地址及子网掩码Router(Config-if)# ip nat inside //设置内部NAT映射模式Router(Config-if)# ip nat outside //设置外部NAT映射模式Router(Config-if)# no shutdown //激活接口提示2：Serial接口的一般配置命令Router(Config)# interface serial0/0 //进入要配置的接口Router(Config-if)# ip address 192.168.1.254 255.255.255.224 //配置IP地址及子网掩Router(Config-if)# clock rate 56000 //设置时钟频率为56000Router(Config-if)# no shutdown //激活接口提示3：查看接口信息的常用命令Router# show interface serial0/0 //显示接口serial0/0的信息Router# show ip interface fastethernet0/0 //显示接口的IP协议信息Router# show ip interface brief //显示所有接口的简明信息2、为路由器R1及R2配置静态路由，使2个PC相互连通。

锐捷路由器的配置命令

锐捷路由器的配置命令锐捷路由器的配置命令关于锐捷路由器配置命令，相信懂的人还不是很多，没有关系，下面就针对锐捷路由器，给大家详细的讲解一下，这些命令可能用的都不是很多，但是对于网络安全和性能来说很重要。

复制代码代码如下:#Exit返回上一级操作模式#del flash:config.text删除配置文件(交换机及1700系列路由器) #erase startup-config删除配置文件(2500系列路由器)#write memory 或copy running-config startup-config 保存配置#Configure terminal 进入全局配置模式(config)# hostname routerA配置设备名称为routerA(config)#banner motd &配置每日提示信息 &为终止符(config)# enable secret star或者:enable password star设置路由器的特权模式密码为star；secret 指密码以非明文显示，password指密码以明文显示锐捷路由器配置命令之查看信息复制代码代码如下:#show running-config 查看当前生效的配置信息#show interface fastethernet 0/3查看F0/3端口信息#show interface serial 1/2 查看S1/2端口信息#show ip interface brief 查看端口信息#show version查看版本信息#show running-config 查看当前生效的配置信息#show controllers serial 1/2 查看该端口信息 , 用于R2501#show ip route 查看路由表信息#show access-lists 1查看标准访问控制列表1的配置信息锐捷路由器配置命令之远程登陆（telnet）(config)# line vty 0 4 进入线路0~4的'配置模式，4为连续线路最后一位的编号，线路为0~4(conifg-line)#login(config-line)#password star配置远程登陆密码为star(config-line)#end返回上层锐捷路由器配置命令之端口的基本配置复制代码代码如下:(config)#Interface fastethernet 0/3 进入F0/3的端口配置模式(config)#interface range fa 0/1-2进入F01至F0/2的端口配置模式(config-if)#speed 10 配置端口速率为10M,可选10,100,auto (config-if)#duplex full配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)(config-if)#no shutdown 开启该端口(config)# interface serial 1/2 进入端口S1/2的配置模式(config-if)# ip address 1.1.1.1 255.255.255.0 配置端口IP及掩码(config-if)# clock rate 64000 配置时钟频率(单位为K , 仅用于DCE端)(config-if)# bandwidth 512 配置端口带宽速率为512KB(单位为KB)(config-if)# no shutdown 开启该端口(config-if)#encapsulation PPP 定义封装类型为PPP，可选项：Frame-relay 帧中继Hdlc 高级数据链路控制协议lapb X.25的二层协议PPPPPP点到点协议X25X.25协议锐捷路由器配置命令之路由协议(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1 配置静态路由注:172.16.1.0 255.255.255.0 为目标网络的网络号及子网掩码172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口) (config)# router rip 开启RIP协议进程(config-router)# network 172.16.1.0 申明本设备的直连网段信息(config-router)# version 2 开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)(config-router)# no auto-summary 关闭路由信息的自动汇总功能(只有在RIPV2支持)(config)# router ospf 开启OSPF路由协议进程（针对1762，无需使用进程ID）(config)# router ospf 1开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）(config-router)# network 192.168.1.0 0.0.0.255 area 0RA(config)#int serial0RA(config-if)#ip address 172.16.2.1 255.255.255.0 secondary RB(config)#int serial0RB(config-if)#ip address 172.16.2.2 255.255.255.0 secondary 锐捷路由器配置命令之PAP复制代码代码如下:路由器Ra为被验证方、Rb为验证方；两路由器用V.35线连接(串口线)，分别配置各端口的IP及时钟频率后：Rb(config)# username Ra password 0 star验证方配置被验证方的用户名,密码Rb(config)# intterface serial 1/2进入S1/2端口Rb(config-if)# encapsulation ppp 定义封装类型为PPPRb(config-if)# ppp authentication pap PPP启用PAP认证方式Ra(config)# itnterface serial 1/2进入S1/2端口Ra(config-if)# encapsulation ppp 定义封装类型为PPPRa(config-if)# ppp pap sent-username Ra password 0 star 设置用户名为ra 密码为star,用于发送到验证方进行验证#debug ppp authentication锐捷路由器配置命令之被验证方配置复制代码代码如下:Ra(config)# username Rb password 0 star以对方的主机名作为用户名，密码和对方的路由器一致Ra(config)# interface serial 1/2进入S1/2端口Ra(config-if)# encapsulation PPP 定义封装类型为PPP锐捷路由器配置命令之验证方配置复制代码代码如下:Rb(config)# username Ra password 0 star以对方的主机名作为用户名，密码和对方的路由器一致Rb(config)# interface serial 1/2进入S1/2端口Rb(config-if)# encapsulation PPP 定义封装类型为PPPRb(config-if)# ppp authentication chapPPP启用CHAP方式验证。

思科路由器配置命令大全

思科路由器配置命令大全1. switch配置命令(1)模式转换命令用户模式----特权模式,使用命令"enable"特权模式----全局配置模式,使用命令"config t"全局配置模式----接口模式,使用命令"interface+接口类型+接口号" 全局配置模式----线控模式,使用命令"line+接口类型+接口号"注:用户模式:查看初始化的信息.特权模式:查看所有信息、调试、保存配置信息全局模式：配置所有信息、针对整个路由器或交换机的所有接口接口模式：针对某一个接口的配置线控模式：对路由器进行控制的接口配置（2）配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAMwrite 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd # +信息+ # 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议2. 路由器配置命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器等信息router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-IDencapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路3. 三层交换机配置命令配置一组二层端口configure terminal 进入配置状态nterface range {port-range} 进入组配置状态配置三层端口configure terminal 进入配置状态interface {{fastethernet | gigabitethernet} interface-id} | {vlan vlan-id} | {port- channel port-channel-number} 进入端口配置状态no switchport 把物理端口变成三层口ip address ip_address subnet_mask 配置IP地址和掩码no shutdown 激活端口例：Switch(config)# interface gigabitethernet0/2Switch(config-if)# no switchportSwitch(config-if)# ip address 192.20.135.21 255.255.255.0Switch(config-if)# no shutdown配置VLANconfigure terminal 进入配置状态vlan vlan-id 输入一个VLAN号, 然后进入vlan配态，可以输入一个新的VLAN 号或旧的来进行修改。

路由器实验要求之Serial接口的静态路由配置

路由器实验要求之Serial接⼝的静态路由配置路由器实验要求之Serial接⼝的静态路由配置实验结果参见：实验拓扑Serial接⼝：⾼速同步串⼝，⽤于⼴域⽹连接线路可使⽤v.35线缆实验步骤1. 在路由器Router1上配置接⼝的ip地址Router1（config）# interface fastethernet 0/0Router1（config-if）# ip address IP地址⼦⽹掩码Router1（config-if）# no shutdownRouter1（config-if）# exitRouter1（config）# interface Serial0/0/0Router1（config-if）# ip address IP地址⼦⽹掩码Router1（config-if）# clock rate 64000 !配置DCE的时钟频率Router1（config-if）#no shutdown1. 在路由器Router1上配置静态路由Router1（config）# ip route ⽬的⽹络地址⼦⽹掩码下⼀跳地址验证测试：验证Router1上的静态路由配置Router1# show ip route1. 在路由器Router2上配置接⼝的ip地址Router2（config）# interface fastethernet 0/0Router2（config-if）# ip address IP地址⼦⽹掩码Router2（config-if）# no shutdownRouter2（config-if）# exitRouter2（config）# interface Serial0/0/0Router2（config-if）# ip address IP地址⼦⽹掩码Router2（config-if）#no shutdown1. 在路由器Router2上配置静态路由Router2（config）# ip route ⽬的⽹络地址⼦⽹掩码下⼀跳地址验证测试：验证Router1上的静态路由配置Router2# show ip route使⽤ping命令测试⽹络的互联互通性DCE是Data Circuit-terminating Equipment(数据通信设备) DTE是Data Terminal Equipment(数据终端设备)。

快速以太网标准

快速以太网标准快速以太网（Fast Ethernet）是一种局域网技术，它提供了比传统以太网更快的数据传输速度。

快速以太网标准定义了一种能够以100兆比特每秒的速度传输数据的网络。

它是IEEE 802.3u标准的一部分，这一标准于1995年发布，迅速成为了当时大多数网络的标配。

快速以太网标准的出现，使得局域网的数据传输速度得到了显著提升，这对于当时的网络应用来说是一大进步。

在当今互联网高速发展的背景下，快速以太网标准仍然具有重要的意义。

本文将对快速以太网标准进行详细介绍，包括其技术特点、应用场景和未来发展趋势。

首先，快速以太网标准的技术特点主要包括以下几点，1. 传输速度快，快速以太网标准的传输速度达到了100Mbps，是传统以太网的10倍。

这种高速传输能力使得网络用户能够更快地传输大容量数据，提高了网络的整体性能。

2. 兼容性强，快速以太网标准兼容传统以太网，可以在不改变原有网络结构的情况下进行升级，降低了网络升级的成本和风险。

3. 成本低廉，由于快速以太网标准兼容传统以太网，因此网络设备的升级成本相对较低，这也是其受到广泛应用的重要原因之一。

其次，快速以太网标准的应用场景非常广泛。

它可以用于各种企业、学校、医院、政府机关等组织的局域网中，为这些组织提供了高速、稳定的网络传输服务。

同时，快速以太网标准也逐渐在家庭网络中得到应用，为家庭用户提供了更快速、更稳定的网络连接，满足了他们对高清视频、在线游戏等高带宽应用的需求。

最后，随着云计算、大数据、人工智能等新兴技术的发展，对网络传输速度的要求越来越高。

因此，快速以太网标准在未来仍然具有重要的发展前景。

未来的快速以太网标准可能会进一步提高传输速度，提升网络的带宽，满足更多应用的需求。

同时，快速以太网标准也可能会与其他新兴技术相结合，为用户提供更加丰富、便捷的网络体验。

总的来说，快速以太网标准作为局域网技术的重要发展阶段，为网络传输速度的提升做出了重要贡献。

fast路由器怎么接线

fast路由器怎么接线如今是互联网时代，fast迅捷路由器就是常用的一款可以让我们轻松上网的路由器，他已经走进了我们的生活和工作当中，那么你知道fast路由器怎么接线吗?下面是店铺整理的一些关于fast路由器接线的相关资料，供你参考。

fast路由器接线的方法1、电话线上网：用户需要准备2根网线，一根网线用来连接ADSL Modem (宽带猫)与迅捷FW323R路由器的WAN接口;另一根网线用来连接计算机与迅捷FW323R路由器的LAN 接口(1/2/3/4中的任意一个都可以)。

电话线接入上网时，路由器的正确连接方式2、光纤上网：用户需要准备2根网线，其中一根网线用来连接光猫与迅捷FW323R路由器的WAN接口，另一根网线用来连接计算机与迅捷FW323R路由器的LAN接口(1/2/3/4中的任意一个都可以)。

光纤接入上网时，路由器的正确连接方式3、网线入户上网：用户需要准备1根网线，先把宽带运营商提供的入户网线插在迅捷FW323R路由器的WAN接口，再把准备的这根网线，一头连接电脑，另一头连接迅捷FW323R路由器的LAN接口(1/2/3/4中的任意一个都可以)。

宽带网线接入上网时，路由器的正确连接方式注意问题：(1)、按照上诉方式连接迅捷FW323R路由器后，电脑暂时不能上网了;当迅捷FW323R路由器设置联网成功后，电脑自动就可以上网了。

(2)、很多新手用户有疑惑，这样连接后电脑都不能上网了,怎么能够设置路由器呢?这里说一下：设置路由器的时候，不需要电脑能够上网，只要电脑连接到路由器1、2、3、4口中的任意一个，电脑就能够进入路由器设置界面，设置路由器联网的。

这个涉及到局域网通信原理，不要问为什么，按照教程操作就可以了。

(3)、另外，请确保用来连接电脑-路由器;路由器-猫(光猫)的网线是可以正常使用的;如果网线有问题，可能会导致无法登录到迅捷FW323R的设置界面，或者设置后无法上网的问题。

配置单臂路由interfaceFastEthernet001

配置单臂路由interfaceFastEthernet001
配置单臂路由interface FastEthernet0/0.1
interface FastEthernet0/0.1
1、interface FastEthernet0/0.1 他的那个0.1是什麽意思？
解答：
fastethernet 0/0其中的0/0代表路由器上的0号物理接口，0/0.1代表0号物理接口上的1号虚拟子接口，例如0/0.2都是相同意思，只是子接口号不同。

划分子接口的用意是：多个vlan要通信，它们各自的网段不同，网关也不同，而交换机只连接路由器上的一个物理接口，这个接口不可能直接配置多个地址，所以划分多个虚拟子接口，就可以配置多个地址作为vlan的网关地址。

2、就是一个端口出来的可以有N个Ip地址吗？
解答：
可以有N个Ip地址，但物理接口不配置ip地址，每个虚
拟子接口对应一个ip地址，比如你在交换机上划分了三个
vlan,vlan2, vlan3, vlan4,各自网段分别为192.168.1.0/24,
192.168.2.0/24, 192.168.3.0/24,路由器
fastethernet0/0接口连接交换机，进入fastethernet0/0.1
配置ip为192.168.1.254,进入fastethernet0/0.2 配置ip 为192.168.2.254,进入fastethernet0/0.3 配置ip为192.168.3.254，这三个ip地址就相当于三个vlan的网关，vlan中计算机的网关地址与虚拟子接口地址相同，如：vlan2中的PC1配置ip为192.168.1.3 网关要配成192.168.1.254。
