电子负载的计算公式

电子负载的计算公式

电子负载的计算公式电子负载是用来模拟电子设备在不同负载条件下的性能和稳定性的一种测试设备。

在电子负载的设计和应用过程中,计算公式是非常重要的工具,可以帮助工程师们准确地预测和评估电子负载的性能。

本文将介绍电子负载的计算公式及其应用。

1. 电子负载的基本参数。

在电子负载的设计和应用中,有一些基本的参数是必须要考虑的,包括输入电压、输出电流、负载电流、负载电压、功率和效率等。

这些参数可以通过一些基本的公式来计算,例如:输出功率(P)= 输出电压(V)输出电流(I)。

效率(η)= 输出功率(P)/ 输入功率(Pin)。

其中,输入功率可以通过输入电压和输入电流来计算。

2. 电子负载的负载能力。

电子负载的负载能力是指其能够承受的最大负载电流和电压。

在设计电子负载时,需要根据实际应用场景来确定其负载能力。

一般来说,电子负载的负载能力可以通过以下公式来计算:最大负载电流(Imax)= 最大负载功率(Pmax)/ 最大负载电压(Vmax)。

最大负载电压(Vmax)= 最大负载功率(Pmax)/ 最大负载电流(Imax)。

3. 电子负载的热设计。

由于电子负载在工作时会产生一定的热量,因此在设计过程中需要考虑其散热能力。

一般来说,可以通过以下公式来计算电子负载的热设计参数:散热面积(A)= 电子负载的热阻(R)散热功率(Pd)。

其中,热阻是一个常数,可以根据材料和结构来确定。

4. 电子负载的效率。

电子负载的效率是指其输出功率与输入功率的比值,可以通过以下公式来计算:效率(η)= 输出功率(P)/ 输入功率(Pin)。

在实际应用中,电子负载的效率往往会受到一些因素的影响,例如温度、负载条件等。

因此,在设计和应用过程中需要对电子负载的效率进行评估和优化。

5. 电子负载的动态特性。

电子负载的动态特性是指其在不同负载条件下的响应速度和稳定性。

在设计和应用过程中,可以通过一些动态参数来评估电子负载的动态特性,例如响应时间、过冲、稳定时间等。

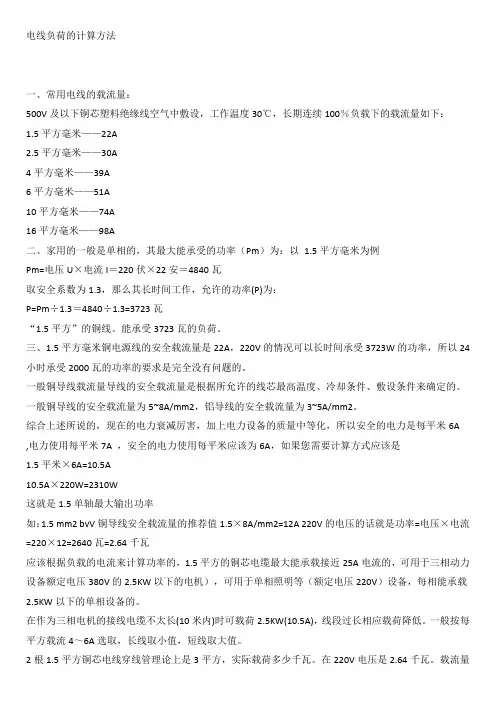

电线负荷的计算方法

电线负荷的计算方法

电线负荷的计算方法一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米-—22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米—-98A二、家用的一般是单相的,其最大能承受的功率(Pm)为:以 1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1。

3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A,电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1。

5平米×6A=10.5A10。

5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推荐值1。

5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的,1。

5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2。

5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2。

负载功率、距离和动力电缆粗细的计算关系

负载功率、距离和动力电缆粗细的计算关系

负载功率、距离和动力电缆粗细的计算关系一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言,三相电路功率的计算公式是:P=1.732IUcosφ。

由三相电路功率公式可推出:线电流公式:I=P/1.732Ucosφ式中:P为电路功率,U为线电压,三相是380V,cosφ是感性负载功率因素,一般综合取0.8你的100KW负载的线电流:I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A 图片还要根据负载的性质和数量修正电流值。

如果负载中大电机机多,由于电机的启动电流很大,是工作电流的4到7倍,所以还要考虑电机的启动电流,但启动电流的时间不是很长,一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5,那么电流就是285A。

如果60KW负载中数量多,大家不是同时使用,可以取使用系数为0.5到0.8,这里取0.8,电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择:根据某电线厂家的电线允许载流量表,选用50平方的铜芯橡皮电线,或者选70平方的铜芯塑料电线。

变压器选择:变压器选择也有很多条件,这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度,还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量(10KV三芯电缆)231A(35KV单芯电缆)260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)(10KV三芯电缆)217A(35KV 单芯电缆)213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米,试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解:由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A 由计算口诀得估算口诀:二点五下乘以九,往上减一顺号走。

如何计算电线负荷功率?

如何计算电线负荷功率?

如何计算电线负荷功率?如果是在已知电线大小的情况下,可以直接查表,查出该线的截流量后可以用公式计算:电热,单相220V时,功率P=电流I×电压U;三相功率P=1.73×电流I×电压U。

一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能成受的功率(Pm)为:以 1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A,电力使用每平米7A,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5mm2bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦。

应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。

电缆负载计算方法

电缆负载计算方法

电缆负载计算方法
[具体计算方法]:例如,家庭用的一般是单相电220V,其最大能承受的功率(P)
以1.5平方毫米为例:P=电压U×电流I=220伏×22安=4840瓦
取安全系数为1.3,那么其长时间工作,允许的功率(P)为:
P=4840÷1.3=3723瓦
即:1.5平方的铜线。

能承受3723瓦的负荷。

380V计算方法同理。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

铜导线的安全载流量为
5~8A/mm²,铝线的安全载流量3~5A/mm²。

电线电缆的载流率与许多条件有关,如材质、电线种类、使用条件、连接等,因此最大值很难计算的非常精确,一般情况下可以按下列公式计算:
平方数×8=电流数,功率则为:220×平方数×8,这种计算方式是安全负载。

例如:2.5平方的电线,安全电流:2.5×8=20A,承载功率:220×2.5×8=4400W。

电线负荷的计算方法

电线负荷的计算方法

电线负荷的计算方法一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能承受的功率(Pm)为:以 1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A ,电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A),线段过长相应载荷降低。

电机空载与负载用电量计算方法

电机空载与负载用电量计算方法

一、概述电机是工业生产中常用的动力设备,其在运转过程中会耗费一定的电能。

为了合理使用电能并进行节能管理,需要对电机的空载与负载用电量进行计算。

本文将针对电机的空载与负载用电量计算方法进行详细介绍。

二、电机空载用电量计算方法1. 根据电机的额定功率和空载功率因数计算空载用电量指的是电机在无负载情况下的用电量。

计算方法如下:空载用电量 = 电机额定功率× 空载功率因数× 运行时间其中,电机的额定功率可以在其铭牌上找到,空载功率因数则需要根据具体的电机型号和制造商进行查询。

运行时间则根据实际使用情况进行确定。

2. 根据电机的空载电流和电压计算另一种计算空载用电量的方法是根据电机的空载电流和电压进行计算。

具体步骤如下:测量电机的空载电流和电压。

根据以下公式计算空载用电量:空载用电量 = 空载电流× 电压× 3 × 根号3 × 运行时间其中,3代表三相电机的相数,根号3代表三相电机的功率因数。

运行时间同样需要根据实际使用情况确定。

三、电机负载用电量计算方法1. 直接测量法对于负载用电量的计算,最直接的方法就是通过测量电机的负载电流和电压,然后根据以下公式进行计算:负载用电量 = 负载电流× 电压× 3 × 根号3 × 运行时间其中,负载电流和电压需要通过实际测量得到,3和根号3分别代表电机的相数和功率因数,运行时间同样需要根据实际使用情况确定。

2. 根据负载功率因数计算另一种计算负载用电量的方法是根据电机的负载功率因数进行计算。

具体步骤如下:测量电机的负载功率因数。

根据以下公式计算负载用电量:负载用电量 = 电机额定功率× 负载功率因数× 运行时间其中,电机的额定功率可以在其铭牌上找到,负载功率因数需要根据实际测量得到,运行时间同样需要根据实际使用情况确定。

四、结论电机的空载与负载用电量计算是工业生产中的重要课题,合理计算电机的用电量可以帮助企业节约能源、降低成本。

电线负荷的计算方法

电线负荷的计算方法

电线负荷的计算方法电线负荷的计算方法一、常用电线的载流量:一、常用电线的载流量:500V 及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能承受的功率(Pm )为:以)为:以 1.5平方毫米为例平方毫米为例Pm=电压U ×电流I =220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:为:P=Pm ÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A ,220V 的情况可以长时间承受3723W 的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A ,电力使用每平米7A ,安全的电力使用每平米应该为6A ,如果您需要计算方式应该是,如果您需要计算方式应该是1.5平米×6A=10.5A10.5A ×220W=2310W这就是1.5单轴最大输出功率单轴最大输出功率如:1.5 mm2 bvV 铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦千瓦应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A 电流的,可用于三相动力设备额定电压380V 的2.5KW 以下的电机),可用于单相照明等(额定电压220V )设备,每相能承载2.5KW 以下的单相设备的。

负载能力计算公式

负载能力计算公式

负载能力计算公式负载能力是指系统、设备或结构所能承受的最大负荷或压力。

在工程和科学领域中,负载能力的计算对于确保系统的正常运行和安全性至关重要。

下面将介绍一种常见的负载能力计算公式。

一、负载能力计算公式负载能力计算公式一般由以下几个因素组成:材料特性、结构形式、外部载荷和安全系数。

其中,材料特性指的是构成系统或设备的材料的强度和刚度等性质;结构形式是指系统或设备的形状和布局;外部载荷则是指施加在系统或设备上的外力、质量或压力;安全系数是为了保证系统或设备的稳定性和可靠性而引入的一个修正因子。

具体的负载能力计算公式如下:负载能力 = 材料特性 × 结构形式 × 外部载荷 × 安全系数负载能力计算公式可以应用于各种工程和科学领域,例如建筑工程、桥梁设计、机械制造等。

在建筑工程中,负载能力计算可以用于确定建筑物的最大承载能力,从而确保建筑物的结构安全稳定。

在桥梁设计中,负载能力计算可以用于确定桥梁的最大载荷,以确保桥梁能够承受交通和自然环境的负载。

在机械制造领域中,负载能力计算可以用于确定机械设备的最大负荷,以确保设备的正常运行和寿命。

三、负载能力计算的重要性负载能力计算对于工程和科学领域的设计和实施具有重要意义。

准确计算负载能力可以帮助工程师和科学家确定系统或设备的极限情况,从而保证其安全性和可靠性。

过高或过低的负载能力都可能导致系统或设备的故障或损坏,甚至会对人身安全造成威胁。

因此,进行负载能力计算是保障工程和科学项目成功实施的重要一环。

负载能力计算公式是工程和科学领域中常用的一种计算方法。

通过合理应用这一公式,可以准确评估系统或设备的负载能力,从而保证其安全稳定的运行。

负载能力计算的应用范围广泛,对于各种工程和科学项目的设计和实施都具有重要意义。

只有在充分考虑材料特性、结构形式、外部载荷和安全系数的基础上,才能得出准确的负载能力计算结果,确保工程和科学项目的成功实施。

电线负荷的计算方法

电线负荷的计算方法

一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:平方毫米——22A平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能承受的功率(Pm)为:以平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为,那么其长时间工作,允许的功率(P)为:P=Pm÷=4840÷=3723瓦“平方”的铜线。

能承受3723瓦的负荷。

三、平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A,电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是平米×6A=×220W=2310W这就是单轴最大输出功率如: mm2 bvV铜导线安全载流量的推荐值×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=千瓦应该根据负载的电流来计算功率的,平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷,线段过长相应载荷降低。

一般按每平方载流4~6A选取,长线取小值,短线取大值。

2根平方铜芯电线穿线管理论上是3平方,实际载荷多少千瓦。

在220V电压是千瓦。

负载惯量、转矩、电机功率的计算方法

负载惯量、转矩、电机功率的计算方法

负载惯量、转矩、电机功率的计算方法
一、计算折合到电机上的负载转矩方法如下:
1、水平直线运动轴:
T L=(9.8* *W*P B)/2π*R*η
P B:滚珠丝杆螺距(m)
μ:摩擦系数
1/R:减速比
W:工作台及工件的重量(KG)
2、垂直直线运动轴:
T L=[9.8* *(W-W C)*P B]/2π*R*η
W C: 配重块重量(KG)
3、旋转轴运动
T L= T I/ (R*η)
T I: 粗在转矩(N.M)
二、负载惯量计算
与负载转矩不同的是,指通过计算即可得到负载的准确数值,不管是直线运动还是旋转运动,对所有由电机驱动的部件的惯量分别计算,并按照规则相加既可得负载惯量。

由以下基本公式就能得到几乎所有情况下的负载惯量。

1、柱体的惯量
D(cm)
L(cm)
由下式计算有中心轴的援助体的惯量。

如滚珠丝杠,滚轴等。

J K=(π*ρ*D4*L)/32
ρ:密度
2、运动体惯量
J L1=W*( /2)2
W:直线运动体的重量
P B:以直线方向电机每转移动量
三、运转功率及加速功率的计算
1、转功率计算
P0=(2π* Nm * Ti:)/60
P0:运转功率
Nm:电机运行速度
Ti:负载转矩
北京惠智光达科技有限公司冷光喜。

负载计算方法

负载计算方法
ΔPT≈0.015Sca·3 (kW) ΔQT≈0.06Sca·3 (kvar)
式中:Sca·3-变压器低压母线上的计算负荷(kVA)。
30
5. 确定全车间变电所中高压母线上的计算负荷
Pca·5=ΣPca·4+P4m
Qca·5=ΣQca·4+Q4m
Sca5
P2 ca5
Q2 ca5
P4m、Q4m—车间高压用电设备的有功及无功计算负荷。
计算目的:用于选择车间变电所高压配电线及其 上的开关设备
29
在计算负荷时,车间变压器尚未选出,无法根据变 压器的有功损耗与无功损耗的理论公式进行计算,因此 一般按下列经验公式估算:
对SJL1等型电力变压器:
ΔPT≈0.02Sca·3 (kW) ΔQT≈0.08Sca·3 (kvar)
对SL7、S7、S9、S10等低损耗型电力变压器:
ηwl——线路供电效率; η——用电设备组在实际运行功率时的平均效率。
22
实际上,上述系数对于成组用电设备是很难确定 的,而且对一个生产企业或车间来说,生产性质,工 艺特点,加工条件,技术管理,和劳动组织以及工人 操作水平等因素,都对Kd有影响。所以Kd只能靠测量 统计确定,见附录表3~5。上述各种因素可供设计人员 在变动的系数范围内选用时参考。
—用电设备功率因数角。
计算目的:用于选择分支线导线及其上的开关设备。
25
2. 用电设备组的计算负荷
(1)有功计算负荷:Pca·2=Kd∑Pe
Kd—用电设备组的需要系数,见附录表3; ∑Pe—用电设备组的设备额定容量之和,但不包括备用设备容量。
(2)无功计算负荷:Qca·2=Pca·2tanwm
tanwm值见附录表3。

电源负载功率和大小的计算

电源负载功率和大小的计算

电源模块老化所需负载功率和阻值计算2011-1-11DCL 93W机芯电源输出电压36V阻值 2.17 Ω3个4欧200W并联再串联3个4欧200W并联SE-600-36输出电流16.6A负载总阻值:2.66欧姆输出总功率597.6W负载功率:36*36/(1.33+1.33)=487W输出电流:I=36/2.66=13.5A93W模块电源输出电压24V阻值 1.64 Ω2个4欧200W并联SP-320-24输出电流14.6A负载总阻值:2欧姆NES-350-24输出总功率350W负载功率:24*24/2=288W输出电流:I=24/2=12ALPS-75-12输出电压12V阻值 1.92 Ω1个3欧150W输出电流 6.25A负载总阻值:3欧姆输出总功率75W负载功率:12*12/3=48W输出电流:I=12/3=4A92电源输出电压24V阻值0.58 Ω4个4欧200W电阻关联SE-1000-24输出电流41.7A负载总阻值:1欧姆输出总功率1000.8W负载功率:24*24/1=576W输出电流:I=24/1=24AS-150-12输出电压12V阻值0.96 Ω3个4欧200W并联输出电流12.5A负载总阻值:1.33欧姆输出总功率150W负载功率:12*12/1.33=108.3W输出电流:I=12/1.33=9A能消耗的功率3欧150W可通过最大电流:I2=P/R;I2=150/3=50I=7.07P=U2/R4欧200W可通过最大电流:I2=P/R;I2=200/4=50I=7.07P=I2*R3欧50W可通过最大电流:I2=P/R;I2=50/3=16.67I=4R=U2/PCL-A-60-12输出电压12V阻值 2.40 Ω1个3欧150W输出电流5A负载总阻值: 3欧姆输出总功率60W负载功率: 12*12/3=48W输出电流:I=12/3=4ACL-A-200-24输出电压24V阻值 2.89 Ω1个4欧200W输出电流8.3A负载总阻值:4欧姆输出总功率200W负载功率: 24*24/4=144W输出电流:I=24/4=6A。

如何计算电线负荷功率

如何计算电线负荷功率

如何计算电线负荷功率假如是在已知电线大小的情况下,可以直接查表,查出该线的截流量后可以用公式计算:电热,单相220V时,功率P=电流I ×电压U;三相功率P=1.73×电流I ×电压U。

一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能成受的功率(Pm)为:以 1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是依据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A,电力使用每平米7A ,安全的电力使用每平米应当为6A,假如您需要计算方式应当是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推举值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦。

应当依据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。

机构负载行走功率计算公式

机构负载行走功率计算公式

机构负载行走功率计算公式引言。

在工程设计和运行过程中,对机构负载行走功率的计算是非常重要的。

机构负载行走功率的准确计算可以帮助工程师合理设计和运行机构,从而提高工作效率和节约能源。

本文将介绍机构负载行走功率的计算公式及其应用。

机构负载行走功率计算公式。

机构负载行走功率的计算公式可以通过以下步骤得到:步骤一,计算机构负载行走的速度。

首先,需要计算机构负载行走的速度。

机构负载行走的速度可以通过以下公式计算:v = d / t。

其中,v代表机构负载行走的速度,d代表机构负载行走的距离,t代表机构负载行走的时间。

步骤二,计算机构负载行走的阻力。

其次,需要计算机构负载行走的阻力。

机构负载行走的阻力可以通过以下公式计算:F = μ N。

其中,F代表机构负载行走的阻力,μ代表机构负载行走的摩擦系数,N代表机构负载行走的法向压力。

步骤三,计算机构负载行走的功率。

最后,可以通过以下公式计算机构负载行走的功率:P = F v。

其中,P代表机构负载行走的功率,F代表机构负载行走的阻力,v代表机构负载行走的速度。

应用实例。

下面通过一个应用实例来说明机构负载行走功率计算公式的应用。

假设一个机构负载行走的速度为2m/s,机构负载行走的距离为100m,机构负载行走的摩擦系数为0.5,机构负载行走的法向压力为100N。

那么可以通过上述公式计算得到机构负载行走的功率为:v = 100m / 2s = 50m/s。

F = 0.5 100N = 50N。

P = 50N 50m/s = 2500W。

因此,该机构负载行走的功率为2500W。

结论。

机构负载行走功率的计算公式可以帮助工程师准确计算机构负载行走的功率,从而合理设计和运行机构。

通过上述公式的应用实例,可以看出机构负载行走功率的计算是非常实用和有效的。

在实际工程中,工程师可以根据具体情况使用上述公式进行计算,以提高工作效率和节约能源。

希望本文对读者有所帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

.220V单相电机
额定电流=1000×功率/(效率×功率因数×额定电压)
=1000P/(0.75×0.75×220)
=8P
即1KW的单相电机额定电流约为8A。

2.220V单相电热器或白炽灯泡
额定电流=1000×功率/额定电压
=1000P/220
=4.5P
即1KW的单相电热器或白炽灯泡额定电流约为4.5A。

3.220V荧光灯
额定电流=1000×功率/(功率因数×额定电压)
=1000P/0.5×220V
=9P
即1KW的荧光灯额定电流约为9A。

P是指功率
在这里与大家一起交流一下电工作业中的常识
1、左零右火(单相插座上);左火右零(单相漏电保护器械上)。

2、单相用电设备电流估算:1KW=4.5A;三相用电设备电流估算:1KW=2A;三相电热中单设备电流估算:1KW=2.7A。

3、一般情况下,选用电缆的安全载流量要大于空开(或熔体)的额定电流量的1.5倍。

<220V单相电阻电热器(电饭锅,电热杯,电熨斗,白炽灯灯泡等)根据公式
I=1000P/U=1000P/220=4.5P 即1KW=4.5A. 220V普通荧光灯.1KW=9A 220V单相电动机(电风扇,吊扇,洗衣机,手电钻,电动机等),1KW=8A.
380V三相电阻电热器.根据公
式;l=1000P/√3U=1000P/1.732×380=1.5P 1KW=1.5A
380V三相异步电动机,1KW=2A>
电热规定是有根据的,可以查看相关的要求;
单相电机是8A,但在实际中,我们可以根据功率因数而定,要计算时,可根据不同的方式进行估算
220V单相负荷的计算电流:
Ijsd=Pjs/Ued Cosφ= Pjs/0.22 Cosφ≈4.55 Pjs/Cosφ(A)
式中:Ijsd —单相负荷计算电流
Pjs —计算容量
Cosφ —功率因数。
