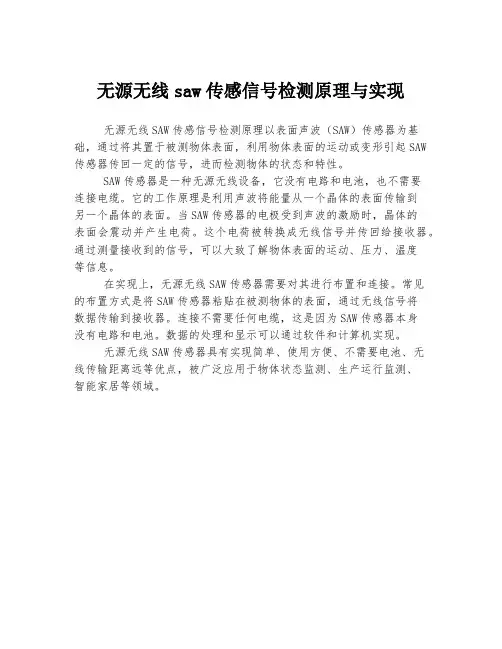

无源无线saw传感信号检测原理与实现
无源无线saw传感信号检测原理与实现
无源无线SAW传感信号检测原理以表面声波（SAW）传感器为基础，通过将其置于被测物体表面，利用物体表面的运动或变形引起SAW 传感器传回一定的信号，进而检测物体的状态和特性。
SAW传感器是一种无源无线设备，它没有电路和电池，也不需要
连接电缆。
它的工作原理是利用声波将能量从一个晶体的表面传输到
另一个晶体的表面。
当SAW传感器的电极受到声波的激励时，晶体的
表面会震动并产生电荷。
这个电荷被转换成无线信号并传回给接收器。
通过测量接收到的信号，可以大致了解物体表面的运动、压力、温度
等信息。
在实现上，无源无线SAW传感器需要对其进行布置和连接。
常见
的布置方式是将SAW传感器粘贴在被测物体的表面，通过无线信号将
数据传输到接收器。
连接不需要任何电缆，这是因为SAW传感器本身
没有电路和电池。
数据的处理和显示可以通过软件和计算机实现。
无源无线SAW传感器具有实现简单、使用方便、不需要电池、无
线传输距离远等优点，被广泛应用于物体状态监测、生产运行监测、
智能家居等领域。
无线无源声表面波
产品名称：无线无源声表面波(SAW)传感器温度测量系统(用于电力系统)1.引言近年来，随着电网容量的不断增大，超高压与特高压电力系统的逐步建立，大容量、大区域互联和西电东送等复杂系统的形成，对电力系统的安全运行和供电可靠性都提出了更高的要求。
特别是随着超高压输电系统全国联网、紧凑型输电线路的建成、带有串补或静补的交流柔性超高压输电系统的采用，输电系统的短路电流将达到较高水平。
为保证电力系统的安全运行，可通过对系统内重要电力设备运行状态，特别是绝缘状态进行监测，检测各种关键状态量，对其进行分析诊断，发现设备的各种缺陷及其劣化发展，以求在可能出现故障或性能下降到影响正常工作之前，及时维修、更换，避免发生危及安全的事故。
其中，电力系统高压设备在长期运行过程中由于表面氧化腐蚀、紧固螺栓松动、触点和母线排连接处老化等问题，造成设备过热甚至出现严重事故的可能性进一步加剧。
为了及时发现或预知事故隐患避免故障造成严重后果，按电力行业的安全规范要求可行的办法就是实时在线监测电力系统一些关键设备或部位的温度，从而间接监测电力设备的工作状态。
目前在电力系统中急需在线监测温度的设备和部位包括：导电母排接头、电缆接头、电缆终端与电器设备的连接处、高中压开关柜触头、刀闸开关、干式变压器等设备。
尤其是一次设备的开断接触点，由于设备制造的原因、设备受环境污染的原因、设备长期运行、严重超载运行、触点氧化、电弧冲击等原因造成接触电阻增大，因此在运行时往往容易造成发热，温度不断上升，给设备安全运行埋下了隐患，如果不及时发现，容易导致起火或爆炸，造成大量的财产损失，这一现象在负荷增长较快的地区显得尤为普遍。
此外，在用电高峰期及部分线路故障等情况下如何在现有输电线路的基础上提高输送能力成为“智能电网”迫切需要解决的问题。
在不改变现有输电线路结构和确保电网安全运行的前提下，建立输电线路动态增容监测系统可有效、安全地增加线路短期输电容量，以满足突发事件下的供电需要，符合电力部门优质供电、优质服务的要求。
无线无源温度检测原理
无线无源温度检测原理无线无源温度检测技术是近年来的新型传感器技术之一，它用无线信号传递温度信息，距离远、操作方便、时效性好，具有广阔的应用前景。
本文将按照不同的类别来介绍无线无源温度检测原理。
一、无线无源温度检测的基本原理传统的温度检测方法常常依赖于连接电池的传感器，当温度变化时，温度传感器会产生微弱的电信号，通过连接电缆传输到数据采集设备，最后将数据展示或处理。
而无线无源温度检测技术则省略了电缆的步骤，直接将数据通过无线信号传递给数据采集设备，达到了无线化、便捷化的特点。
二、使用不同工作原理的无线无源温度检测器1. 热敏电阻热敏电阻是一种常见的被动式NTC热敏电子元件，它的电阻和温度成负相关。
在无源式的无线温度检测器中，热敏电阻的电阻变化会通过无线电波的方式发射出去，从而实现检测。
2. 表面声波（SAW）表面声波探头是一种使用副栅漏波（SAB）结构技术的无源无线传感器，能够检测物体表面的温度。
SAW利用了电磁波的声波效应，使其在物体表面产生回声，通过测量回声波来检测表面温度信息。
3. 谐振器谐振器是一种利用芯片电路结构来实现无线无源温度检测的传感器，它的工作原理是将谐振器结构和热敏电阻组合在一起，通过测量热敏电阻的电阻值来检测温度信息。
三、无线无源温度检测器的特点1. 无耗材消耗与其他传统的温度检测方法不同，无线无源温度检测器具备无耗材消耗的优点，能够长时间稳定工作，减少了因为耗材使用而可能引发的问题。
2. 范围广泛无线无源温度检测器可以适用于不同的物质表面温度检测，具有极大的应用范围。
其应用场景包括了家居、交通运输、医疗卫生、环保工程等多种领域。
3. 高精度测量传感器模块内置智能算法，使得无线无源温度检测器具有高精度测量的特点，精度能够达到0.1℃。
总结：无线无源温度检测器是一种快速、便捷、高精度、无污染、无损耗的温度检测技术，在未来会有更加广泛的应用和应用景观。
无源无线声表面波传感器硬件系统研究
1、无源无线SAW传感器的原理
声表面波（SAW）是指沿着固体表面传播的声波。无源无线SAW传感器利用声 表面波在材料表面反射和传播的特性，通过测量反射波或传播波的时间差或振幅 变化来检测外部物理量的变化，如温度、压力、湿度等。无源无线SAW传感器不 需要外部电源，而是通过无线信号接收器发送电磁波，电磁波与SAW在传感器上 产生相互作用，从而实现对外部物理量的监测。
无源无线声表面波传感器硬件 系统研究
基本内容
在传感器技术领域，无源无线声表面波（SAW）传感器因其独特的优势和广 泛的应用前景而备受。由于其具有无需电源、结构简单、低成本、高可靠性以及 适用于各种环境等优点，无源无线SAW传感器在许多领域，如健康监测、环境监 测、物联网等，都有着广泛的应用前景。本次演示主要对无源无线SAW传感器硬 件系统的研究进行探讨。
3、硬件系统优化
为了提高无源无线SAW传感器的性能和稳定性，需要对硬件系统进行优化。
3、1频率选择
选择合适的频率是硬件系统优化的关键因素之一。高频信号可以提供更高的 分辨率和更快的传输速度，但同时也会受到更多的干扰和衰减。因此，需要根据 具体的应用需求和传输距离来选择最合适的频率。
3、2天线设计
2、硬件系统设计
无源无线SAW传感器的硬件系统主要由传感器、信号发射器和信号接收器三 部分组成。
2、1传感器部分
无源无线SAW传感器的核心部分是SAW传感器，它由基底材料和声表面波传播 路径上的延迟线构成。基底材料通常选用石英、玻璃等具有高声速和高稳定性的 材料。延迟线是用于产生和检测声表面波的金属线条，通常用金、银、铜等金属 制作。
四、系统特点
1、无源性：该系统不需要外部电源，因此具有很高的便携性和灵活性。
2、无线性：由于该系统采用无线传输方式，因此可以实现远距离的温度测 量。
无源声表面波谐振器的无线温度传感系统
０ 引 言
近谐 振器 的谐 振频 率 ， 以 回波 为 一调 幅信 号 ， 所 其包 络 主频为 激励 信号 中心频 率和谐 振 器 的谐振 频率 之
声表面波 （ｕｆ ｅａ ｕｔ ａｅ Ｓ Ｗ） 感器 ｓｒ ｃ ｃ ｓｃ ｖ ， Ａ 传 ａ ｏ ｉｗ 是继陶瓷 、 半导体等传感 器的一支后起之秀。与传 统传感器相比， 它具有性能高、 体积小 、 能承受极端 工作 条件 （ 高温、 电磁 辐射 ） 如 强 等优 点ｌ 。此 １ 外 ， Ｗ 传感器可实现无源化， Ｓ Ａ 无须外部供 电， 这使 得它 比传统的传感器更能胜任无接触测量 ， 例如 ： 高 速转子 、 快速移动物体 以及密封 物体 内部等各种条 件下的物理化学参数检测 声表面波传感器主要可分为时间延迟线型和谐 振器型。谐振器型在灵敏度、 可靠性等指标 上优于
时 间延迟线 型 ， 以从 ２ 纪 ９ 所 ０世 ０年代 以来 ， 它得 到 了越来 越 多 的关 注 ｌ 本 系 统 基 于失 谐 方 式 ， 用 ４ Ｊ 采
Байду номын сангаас
差， 它反映了被测信息。此 方式避 开对谐振频率的
直接 测量 ， 有较 大 的意 义 。 ① 包络 主频 受 环 境 参 数
影响较小 ， 且它低于谐振频率 ３ ４ 到 个数量级 ， 能提 高测量准确度 ； ②采用数字方式处理 、 分析回波下变 频信号 ， 能大幅度提高信号处理灵活性 ， 且不会增加
Ａ ｓ ａｔ ｎ￣Ｓｉｅａｄｗｉｌ ｓＳｌｏ ｙｔ ｕｉｇ ｓｄａｅａｏｓｉ Ｈ ｆ ａ ）ｒ－ ａ ｒｉ ｄｓｒ ｅ ｂｔ ｃ：Ａ ｒ Ｓ ｎ ｒ ｅ ｅＳｒｓｓ ｍ ｓ ｕ ｃ ｏｕｋ ｅ ｗ Ｖ ｅｓ ＇ Ｌ ｅ ｎ ｃ ｓ ￣ｏ ｔ ｅｃｉ ｄ ， ｏ ｓ ｎ ｂ
声表面波无源无线测温原理(二)
声表面波无源无线测温原理(二)声表面波无源无线测温原理解析1. 什么是声表面波无源无线测温技术？声表面波无源无线测温技术是一种利用声表面波（SAW）作为传感器的原理，实现无源无线的温度测量。
这项技术具有无线传输、温度测量精度高、耐高温、抗干扰等特点，被广泛应用于工业领域的温度检测与监控。
2. 声表面波传感器的工作原理SAW传感器的结构•振荡器：产生高频声表面波信号•传感层：与测量对象接触，接收温度变化•调节层：调节声表面波的传播速度•接收器：接收经过传感层的声表面波信号SAW传感器的工作过程1.振荡器产生高频声表面波信号，并通过传感层触发。
2.传感层根据温度变化导致的物理性质变化，对声表面波的传播速度产生影响。
3.调节层根据传感层反馈的物理性质变化，调节声表面波的传播速度。
4.接收器接收经过传感层的声表面波信号，并将信号传输给接收设备。
3. 无源无线测温的原理与优势无源测温原理无源无线测温利用声表面波传感器的工作原理，无需外部电源供电，即可实现温度测量。
传感层的物理性质随温度变化而产生改变，影响声表面波的传播速度，进而在接收端产生对应的电压信号。
无线传输优势传统的温度测量方式通常需要使用传感器与读取设备之间的电线连接，限制了测温设备的灵活性和实用性。
而无源无线测温技术通过声表面波传感器将测量数据转化为无线信号，可直接传输给无线接收设备，实现了真正的无线测温。
高精度与抗干扰能力声表面波无源无线测温技术具有较高的温度测量精度，通常可达到°C。
同时，由于无线传输过程中的抗干扰设计，这种测温技术在电磁干扰、温度变化等环境下，仍能保持良好的工作状态。
4. 声表面波无源无线测温技术的应用领域工业温度测量与监控声表面波无源无线测温技术广泛应用于工业领域的温度测量与监控。
比如炉温监测、设备故障预警和防火等场景，均可以利用该技术实现精确、实时的温度检测，提升工作效率和安全性。
医疗与生物领域无源无线测温技术也可以应用于医疗和生物领域。
声表面波测温原理
声表面波测温原理
声表面波是一种在固体材料表面传播的弹性波,其振幅沿深度呈指数衰减。
由于声表面波的传播主要集中在材料表面极薄层,因此非常敏感于表面状态的变化,这使得它成为一种有效的无损检测工具。
利用声表面波测温的原理是基于材料的声学性质与温度密切相关。
当温度发生变化时,材料密度和模量也会发生变化,从而导致声表面波的传播特性发生改变。
通过测量和分析声表面波的相位和速度变化,就可以反推出材料表面的温度。
具体来说,当温度升高时,材料的密度会降低,模量也会减小,导致声表面波的传播速度降低和波长增加。
相反,当温度降低时,材料密度和模量增加,声表面波的传播速度则会提高,波长变短。
因此,通过测量和分析声表面波的相移、延迟时间等参数,就可以精确地推算出表面温度的变化。
声表面波测温技术具有无损、无接触、高精度等优点,可广泛应用于精密加工、金属热处理、电子器件制造等领域中的温度监测和过程控制。
同时,这种技术也可用于结构健康监测,对结构材料表面的温度分布进行实时监控,及时发现温度异常或潜在缺陷。
声表面波传感器的原理及应用综述
声表面波传感器的原理及应用综述摘要：声表面波传感器能将信号集中于基片表面、工作频率高，具有极高的信息敏感精度，能迅速地将检测到的信息转换为电信号输出，具有实时信息检测的特性；另外，声表面波传感器还具有微型化、集成化、无源、低成本、低功耗、直接频率信号输出等优点。
国内目前已经形成了包括声表面波压力传感器、声表面波温度传感器、声表面波生物基因传感器、声表面波化学气相传感器以及智能传感器等多种类型。
关键词：声表面波；传感器；工作原理；应用1声表面波传感器的工作原理1.1声表面波声表面波是一种在固体浅表面进行传播的弹性波，具有多种模式，瑞利波是目前应用最广泛的一种声表面波。
不同类型的声表面波具有不同的特性，利用其制成的传感器可适用于不同场合探测。
1.2声表面波传感器的结构类型声表面波传感器的两种基本构型为延迟线型﹙delayline﹚和谐振型﹙resonator﹚。
延迟线型和谐振型声表面波传感器在结构上均由压电基片、叉指换能器和发射栅共同构成。
延迟线型声表面波传感器通过天线接收正弦激励信号，传递至叉指换能器﹙interdigital transducer，IDT﹚，正弦信号在压电基片激励出声表面波，实现声波和电信号的转换。
声表面波在压电基片上传播经过一段时间延迟到达反射栅，反射栅将部分声波反射回来，反射的声波又通过IDT转换为正弦激励信号，从而实现电声转换。
谐振型声表面波传感器将IDT置于2个全反射的反射栅间。
激励的声表面波的频率与谐振器频率相等时，声表面波在反射栅间形成驻波，反射栅反射的能量达到最大。
外部激励信号加载在输入IDT上，IDT将电信号转换为声表面波，声表面波沿压电晶体表面向两边传播，经两侧反射栅反射叠加由输出IDT输出，最终实现声/电转换。
1.3声表面波传感器的工作模式声表面波器件一般使用压电晶体﹙例如石英晶体等﹚作为媒介，然后通过外加一正电压产生声波，并通过衬底进行传播，然后转换成电信号输出。
SAW无线无源技术在避雷器温度监测中的应用
ＧＵＯ ｅ ｇ ｙ ， Ｌ Ｕ ｉ１ ，Ｗ ＡＮＧ ｉｙ ｎ ，ＨＥ ｅ ａ ， ＣＨＥＮ ａ — ｏ ｇ Ｆ ｎ ．ｉ Ｉ Ｚｈ ．ｉ ｎｇ Ｚｈ —ｏ ｇ Ｗ ｉｔｏ Ｚｈ ｎ ｄ ｎ
（ ． ｃ ｏ ｌ ｆ ｌｃｒ ａ ａ ｄ Ｃ ｎ ｒ ｌ ｎ ｉｅ ｒ ｇ Ｌ ａ ｎｎ ｅｈ ｉａ Ｕ ｉ ｒ ｉ ， ｌｄ ｏ １ ５ ０ ， ｈｎ ； １ Ｓ ｈ ｏ ｏ ｅ ｔ ｃ ｌ ｎ ｏ ｔｏ Ｅ ｇｎ ｅｉ ， ｉｏ ｉｇ Ｔ ｃ ｎｃ ｌ ｎｖ ｓ ｙ Ｈｕｕ ａ ２ １ ５ Ｃ ｉａ Ｅ ｉ ｎ ｅ ｔ
（． １ 辽宁工程技术大学 电气与控制工程 学院。 辽宁 葫芦 岛 １５ ０ ２ １５；
２ 抚 顺 电瓷 制 造 有 限公 司 阀 片试 验 室 。 宁 抚顺 １ ３２ ） ． 辽 １ １ ６
摘
要 ：由于金属 氧化 物避雷器（ Ａ） ＭＯ 的温度是 各种参 数影 响的结 果 ， 准确地 判别 ＭＯ 故 Ａ是否 工作在
２ ２ 试 验 装 置 ．
（） １
Ｓ Ｗ 在传播时绝大部 分能量 都集 中在 固体表 面几微 Ａ
米的深度 内， 产生 Ｓ Ｗ 必须满足的振荡相位条件 Ａ
Ｆ
＋ Ｍ ＝２凡１ ， ＝ １， … Ｔｎ ２，
，
即２
＋ ＝叮 ． Ｅ ２Ｔ ｎ
试 验 装 置 如 图 ３框 图 ， 验 设 备 主 要 包 括 ： 阻 片 和 瓷 试 电
对 Ｓ Ｗ 频 率 的测 量 ；ｔ０ 敏 电 阻 器 的 温 度 测 试 仪 用 于 Ａ Ｐｌ ０热
式 中
为 Ｓ Ｗ 中心 振 荡频 率 ， 为其在 介 质 中传播 速 Ａ
声表面波测温原理
声表面波测温原理
声表面波是一种特殊的声波模式,它沿着固体表面传播,能够在材料表面产生高频振动。
声表面波的传播速度与材料的温度密切相关,因此可以利用声表面波的特性来测量材料表面的温度。
声表面波测温的基本原理是:当声表面波在材料表面传播时,它的相速度会随着温度的变化而发生改变。
通过测量声表面波在已知距离上的传播时间,就可以计算出它的相速度,进而根据相速度与温度之间的关系,推算出材料表面的温度。
具体来说,声表面波测温过程包括以下几个步骤:
1. 在待测材料表面制造一个压电换能器,用于激发和接收声表面波。
2. 向换能器施加一个高频电脉冲信号,激发声表面波沿着材料表面传播。
3. 在已知距离处设置另一个换能器,接收经过该距离后的声表面波信号。
4. 测量激发信号和接收信号之间的时间延迟,计算出声表面波在该已知距离上的传播时间。
5. 根据已知的距离和测得的传播时间,计算出声表面波的相速度。
6. 利用材料中声表面波相速度与温度之间的经验或理论关系,由相速
度推算出材料表面的温度值。
声表面波测温技术具有无损、无接触、高精度等优点,可以广泛应用于金属、陶瓷、复合材料等各种固体材料的表面温度测量。
它在航空航天、能源、机械制造等领域有着重要的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声表面波无线无源温度监测系统
摘要：介绍了一种声表面波无线无源温度监测系统，并和其它测温方案进行比较，它具有安装简单、安全可靠、连续监测等特点，对电网系统中的设备触点具有实时在线温度监测功能。
关键词：声表面波；温度监测，无线无源
0 引言
近年来，我国快速的现代化发展对电网系统提出了越来越越高的要求，现代电力朝着高电压和大容量发展。
在此背景下，对电网系统的安全运行提出了更高的要求。
随着材料技术、微电子加工技术、信号处理技术等科学技术的飞速发展，使得在声表面波技术基础上研制出的具有体积小以及可靠性高等优点的声表面波器件在电力通讯领域得到了应用。
由于电网系统中的高压开关柜密闭运行，人工巡视无法实现，而它又是电网系统的核心部分之一，它的安全稳定运行非常重要。
作为高压开关柜内的开关触头及母排连接节点更是重要隐患，当其中某个节点发生氧化腐蚀导致接触电阻增大，会使其局部温度升高，从而可能发生火灾等事故，给电网的运行带来无法预料的后果。
对高压开关柜内的触头等位置进行在线温度监测可及时发现异常，从而可提前维护，避免事故发生或者减小损失，提高经济效益和社会效益。
声表面波器件体积小，因此由其研制出的温度传感器，适合不同的安装方式，无线信号传输不受高压开关柜内的结构影响，并且它无须供电，
耐压高，高低压隔离，可免除高压击穿的危险，可实现连续不断的温度监测，使其结合计算机技术可以达到高压开关柜内的触头接触点温度在线监测，很好地解决了电网系统中高压开关柜触头接触点测量存在的问题。
1 无线无源温度监测系统
1.1 声表面波温度传感器无线测温原理
由温度采集器发射一定频率的电磁波信号，经由无线天线由声表面波温度传感器的叉指换能器接收转换成声表面波，再由器件反射器发射回叉指换能器，并重新转换为电磁波信号经由无线天线传回采集器。
如果在声表面波温度传感器表面施加有温度参量的扰动，会引起声波速度的变化，从而引起接收端反射信号的频率或者相位发生相应的变化，实现对待测量的无线检测，声表面波无线测温工作原理见图1。
1.2 系统硬件结构
声表面波无线无源温度监测系统由温度传感器、温度采集器、测温主控制端组成，如图2所示。
温度传感器是触点的温度感知元件，安装在被监测的触点处。
温度采集器用于与一个或者多个温度传感器进行无线通讯以及进行数据的处理，它一般安装在被测温度传感器的低压侧，并通过CAN/RS485总线与站内测温主控终端进行通讯。
测温主控终端用于将站内所有的温度传感器数据汇总，可通过网络继续与上一级监控单元通信。
1.3 温度监测系统
一个高压开关柜内安装有若干个温度传感器，温度传感器的主要功能为检测柜内被测触点的表面温度，温度采集器获得温度传感器传回的数据，进行分析和处理，然后实时输出温度数据，同时将数据传至测温主控终端。
在系统运行时，首先通过温度采集器得到各被测触点的表面温度，然后分别判断温度是否超过设定的报警和预警温度，如果超过报警温度，表明该触点温度越限，则在测温主控终端显示触点报警信息、弹出报警图标、蜂鸣器鸣叫、发出报警短信；如果超过预警温度，则在测温主控终端显示触点预警信息。
温度检测系统工作流程见图3。
2 电网系统测温方案比较
由于电网系统温度监测的特殊性，通常情况被测触点很多，位置也千差万别。
柜内的电磁干扰很强，都给柜内触点的温度监测带来一定的困难。
目前电网系统中主要的温度监测方案有如下几种：（1）有源无线测温。
采用电池供电，利用温度敏感元件和无线通信技术相结合。
这种方法无绝缘问题，测温精度比较高，缺点是电池寿命有限，尤其是在高温环境中，需要定期更换电池，不利于连续测温。
（2）红外测温。
通过将被测目标的红外辐射能量转换为温度值，是一种非接触式测量，也无绝缘问题，缺点是需要定期巡检，在线测温成本比较高。
（3）光纤测温。
利用光在光纤中传输产生的散射和光时域反射原理来获取空间温度分布信息，可在线测温，温度测量准确，缺点是
存在光纤脏污引起的绝缘隐患。
（4）无线无源测温。
通过声表面波技术，利用电磁波能量实现测温监控，无绝缘问题，温度测量准确，可连续在线测温，缺点是对安装要求比较高。
3 声表面波无线无源测温实例
声表面波无线无源温度监控系统应用实例如图4，将温度传感器固定到被测触点处，由采集器接收温度传感器传回的数据信息并进行相应的处理，转换为实测温度，然后通过RS485总线将数据上传至测温主控终端，并将采集温度数据保存到主控终端本地数据库中，作为历史数据方便用户查询使用。
见图5中左边为有实时数据显示部分，右边为历史数据曲线部分。
当系统测得某个被测触点温度超出用户设定的报警温度时，会在界面显示报警信息，同时蜂鸣器发出报警声音，并会发出短信通知用户排除故障，避免重大事故及经济损失。
4 结语
本文提出了一种基于声表面波无线无源温度监控方案。
在电力系统中，如何测量密闭高压开关柜内各个监测点的温度，一直以来都被广泛关注。
基于声表面波技术的无线无源测温技术，可为电网系统设备被测触点进行实时监测，对设备的安全运行无任何影响，目前已经成功应用到云南省一些电网系统的高压开关柜温度监测项目中。
由于该技术无线无源的独特优点，今后可能会成为智能电网中温度测量的一种主流方案，随着声表面波技术的越来越完善，它必将为电网系统的安全运行提供更可靠的保障。
参考文献：
[1] 武以立，邓盛刚，王永德.声表面波原理及其在电子技术中的应用[M].北京：国防工业出版社，1983.
[2] 王生江.基于声表面波谐振器的无线测量系统[J].测控技术，1999（9）.
[3] 肖鸣三，宋道仁.声表面波基础[M].济南：山东科学技术出版社，1980.
[4] 李平，文玉梅，黄尚廉.声表面波无源无线温度传感系统研究[J].电子测量与仪器学报，2002（4）.。
