基于Arduino和ZigBee的物联网智能网关设计与实现

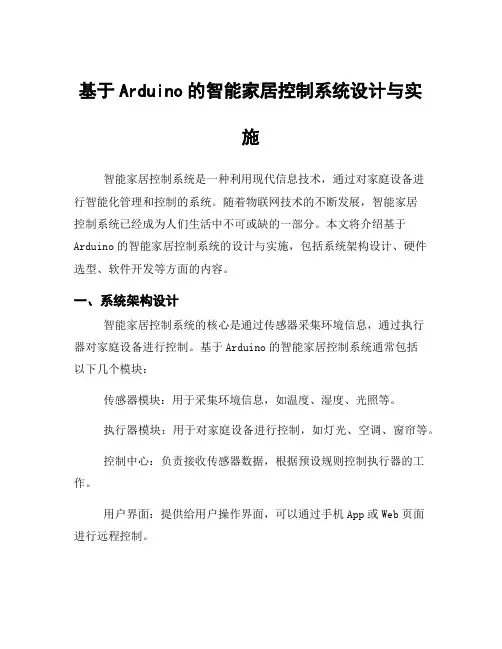

基于Arduino的智能家居控制系统设计与实施
基于Arduino的智能家居控制系统设计与实施智能家居控制系统是一种利用现代信息技术，通过对家庭设备进行智能化管理和控制的系统。
随着物联网技术的不断发展，智能家居控制系统已经成为人们生活中不可或缺的一部分。
本文将介绍基于Arduino的智能家居控制系统的设计与实施，包括系统架构设计、硬件选型、软件开发等方面的内容。
一、系统架构设计智能家居控制系统的核心是通过传感器采集环境信息，通过执行器对家庭设备进行控制。
基于Arduino的智能家居控制系统通常包括以下几个模块：传感器模块：用于采集环境信息，如温度、湿度、光照等。
执行器模块：用于对家庭设备进行控制，如灯光、空调、窗帘等。
控制中心：负责接收传感器数据，根据预设规则控制执行器的工作。
用户界面：提供给用户操作界面，可以通过手机App或Web页面进行远程控制。
在系统架构设计中，需要考虑传感器与执行器之间的通信方式、控制中心的逻辑处理能力以及用户界面的友好性和实用性。
二、硬件选型在选择硬件时，需要考虑到系统的稳定性、扩展性和成本等因素。
基于Arduino的智能家居控制系统通常选择以下硬件组件：Arduino主控板：作为系统的核心控制单元，负责接收传感器数据和控制执行器。
传感器模块：根据需求选择温湿度传感器、光敏传感器等。
执行器模块：选择适配Arduino的继电器模块、舵机等。
通信模块：可选用Wi-Fi模块或蓝牙模块，实现与用户界面的通信。
硬件选型需要根据实际需求和预算来进行合理选择，保证系统性能和稳定性。
三、软件开发在软件开发阶段，需要编写Arduino主控板上的程序以及用户界面的应用程序。
Arduino主控板上的程序主要包括传感器数据采集和执行器控制两部分：示例代码star：编程语言：arduinovoid setup() {// 初始化传感器模块}void loop() {// 读取传感器数据// 根据数据控制执行器}示例代码end用户界面的应用程序可以使用App Inventor等工具进行开发，实现远程监控和控制功能。
物联网ZigBee网关的设计与实现方法
： 加智 能化 、简单化 。物联 网的发展伴 随这 传感器技术 的不 断成熟 ，无线传感器 结构
．、
３ 网 关的总体设 计 与软件 各模块 之间 的 的设计与实现
４总结
物 联网 Ｚ ｉ ｇ Ｂ ｅ ｅ网管 的设 计与实现 对物联 网以后 的发展及对人们生活 的影响都有深刻 的
成本低廉 、工作 时间长等优 点为物 联网
键词 】物联 网 Ｚ ｉ ｇ Ｂ ｅ ｅ 网关设计与 实现
２ ． ３传 感器 网络管理功能
Ｚ ｊ ｇ Ｂ ｅ ｅ的 一 个 很 重 要 的 功 能 是 实 现 物联 网的概念 是在 ２ ０ ０ ５年 的国际 电信 联 Ｚｉ ｇ Ｂ ｅ ｅ网络 的管 理，处 理 网络 的建立 、网络
同时，其他模块 与网关主控模块进行交互时则 的 申请等事项 ，在数据传输过程 中，分配 网络 主要是通过 Ｌ ｉ ｎ ｕ ｘ操作系统对 串口的操作 。其 提 出的。在信 息化 的时代，物 联网的提 出 地址、完善网络 的拓扑结构等 ，同时在节 点完 在 交互中运用 的命令会根据不 同的需求来进行 用 ，加强 了人与人之 间甚 至人 与物之 间的 成数据传输时及时对节点进行回收。 定 义。 ［ ，为人们 的生活 带来了便 利，使人们 的生
： 展 带来 了极 大地 发展 空间 。但 是 由于物 ３ ． １ 网 关 的 总体 设 计 Ｉ 中广泛 采用 的 Ｂ ｉ ｇ Ｚ ｅ ｅ网关的 网络结构 与
／ ／ Ｐ的 网络 结构不 同，如 何使 两种 异构 网 构的 网关进行有效地融合成为我们要探 讨 键技术 。本文主要从 网管的需求分析、软
－
影 响 。在网 关的 设计 与实 现 中，Ｚ ｉ ｇ Ｂ ｅ ｅ网关 网关 的总 体设 计主要 包括 网关 的硬 件 设 与 Ｉ Ｐ网络 的融合成为 关键技 术。为 了更 好地 计和软件设计两大部分 。网关总体设计与实现 实 现 Ｚｉ ｇ Ｂ ｅ ｅ网 关 的 连 接 ， 也 要 更 多 的从 网 管 对后续各个软件之间 的设计及数据 的处理传递 的需求 、内部结 构以及 同其他模块 的相互连接
基于Arduino的智能物联网系统设计与实施
基于Arduino的智能物联网系统设计与实施物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经在各个领域得到广泛应用。
而Arduino作为一种开源电子原型平台，具有简单易用、成本低廉等特点，被广泛应用于物联网系统的设计与实施中。
本文将介绍基于Arduino的智能物联网系统设计与实施的相关内容。
一、物联网系统概述物联网系统是通过无线传感器网络、云计算等技术，将各种设备、物品连接到互联网，实现信息的采集、传输和处理，从而实现设备之间的互联互通。
物联网系统可以应用于智能家居、智慧城市、工业自动化等多个领域，为人们的生活和工作带来便利。
二、Arduino简介Arduino是一种开源电子原型平台，包括硬件（各种型号的单片机板）和软件（集成开发环境）。
Arduino板具有数字输入/输出引脚、模拟输入/输出引脚等接口，可以连接各种传感器、执行器等外围设备，通过编写简单的程序实现各种功能。
三、基于Arduino的智能物联网系统设计1. 硬件设计在设计基于Arduino的智能物联网系统时，首先需要确定所需的传感器和执行器，并选择合适的Arduino型号。
然后根据系统需求设计硬件连接方式，将传感器和执行器连接到Arduino板上。
2. 软件设计软件设计是整个系统的核心部分。
通过Arduino集成开发环境（IDE），编写程序控制传感器采集数据、执行器执行动作，并与互联网进行通信。
可以使用Arduino提供的库函数简化开发过程。
3. 通信协议在物联网系统中，设备之间需要进行数据交换和通信。
常用的通信协议包括Wi-Fi、蓝牙、LoRa等。
根据系统需求选择合适的通信方式，并在程序中实现相应的通信协议。
四、智能物联网系统实施1. 系统集成在硬件设计和软件设计完成后，需要将各个部分进行集成测试。
确保传感器可以正常采集数据，执行器可以正常执行动作，并且与互联网进行稳定通信。
2. 系统部署完成系统集成测试后，可以将智能物联网系统部署到实际场景中。
Arduino与物联网开发实验报告
Arduino与物联网开发实验报告1. 实验概述本实验旨在介绍Arduino与物联网开发的基本原理和实际应用。
通过实验，我们将研究如何使用Arduino控制板与传感器进行物联网开发，并实现基本的数据传输和控制功能。
2. 实验步骤步骤一：准备工作1. 确保Arduino控制板已正确连接到计算机，并安装了相应的开发环境和驱动程序。
2. 连接所需的传感器和执行器到Arduino控制板上，确保电路连接正确。
步骤二：编写代码1. 打开Arduino开发环境，创建一个新的项目。
2. 使用Arduino编程语言编写代码，实现所需的功能，例如读取传感器数据、控制执行器等。
步骤三：上传代码1. 确认代码编写完成后，选择正确的Arduino控制板和端口。
2. 点击上传按钮，将代码上传到Arduino控制板中。
步骤四：测试和调试1. 确认代码上传成功后，进行测试和调试。
2. 检查传感器数据是否正确读取，执行器是否正常工作。
步骤五：物联网应用1. 将Arduino与物联网平台连接，配置相应的网络参数。
2. 在物联网平台上创建设备，并与Arduino控制板进行绑定。
3. 实现数据传输和控制功能，例如通过手机App监测传感器数据、控制执行器等。
3. 实验结果通过本实验，我们成功实现了Arduino与物联网的基本开发，包括传感器数据读取和执行器控制功能。
在物联网应用中，我们能够远程监测传感器数据，并通过手机App控制执行器。
4. 实验总结本实验使我们深入了解了Arduino与物联网的开发原理和应用，通过实际操作锻炼了我们的实际能力。
在今后的物联网开发中，我们将能够更灵活地利用Arduino控制板与各种传感器和执行器进行智能化控制。
参考文献。

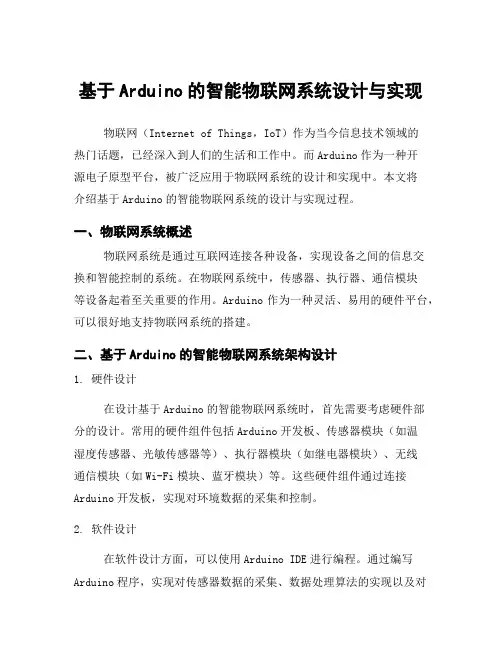

基于Arduino的智能物联网系统设计与实现
基于Arduino的智能物联网系统设计与实现物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经深入到人们的生活和工作中。
而Arduino作为一种开源电子原型平台，被广泛应用于物联网系统的设计和实现中。
本文将介绍基于Arduino的智能物联网系统的设计与实现过程。
一、物联网系统概述物联网系统是通过互联网连接各种设备，实现设备之间的信息交换和智能控制的系统。
在物联网系统中，传感器、执行器、通信模块等设备起着至关重要的作用。
Arduino作为一种灵活、易用的硬件平台，可以很好地支持物联网系统的搭建。
二、基于Arduino的智能物联网系统架构设计1. 硬件设计在设计基于Arduino的智能物联网系统时，首先需要考虑硬件部分的设计。
常用的硬件组件包括Arduino开发板、传感器模块（如温湿度传感器、光敏传感器等）、执行器模块（如继电器模块）、无线通信模块（如Wi-Fi模块、蓝牙模块）等。
这些硬件组件通过连接Arduino开发板，实现对环境数据的采集和控制。
2. 软件设计在软件设计方面，可以使用Arduino IDE进行编程。
通过编写Arduino程序，实现对传感器数据的采集、数据处理算法的实现以及对执行器的控制。
同时，可以结合云平台（如阿里云、腾讯云）实现远程监控和控制功能，提升物联网系统的智能化水平。
三、基于Arduino的智能物联网系统实现步骤1. 硬件连接首先，将传感器模块和执行器模块连接到Arduino开发板上，并确保连接正确无误。
接着，将无线通信模块连接到Arduino开发板上，以便实现与云平台或移动设备的通信。
2. 编写Arduino程序利用Arduino IDE编写程序，实现对传感器数据的读取和处理，以及对执行器的控制。
在编写程序时，需要考虑数据传输协议、数据加密解密等安全性问题。
3. 云平台接入将Arduino与云平台进行接入，可以通过MQTT或HTTP等协议实现数据上传和远程控制功能。

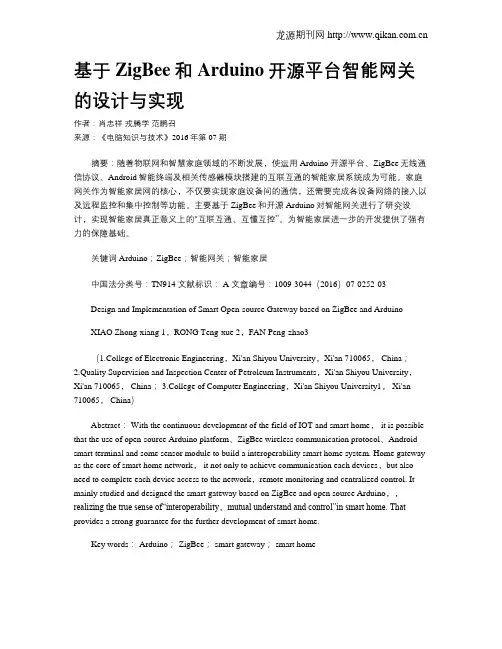

基于ZigBee和Arduino开源平台智能网关的设计与实现
基于ZigBee和Arduino开源平台智能网关的设计与实现作者：肖忠祥戎腾学范鹏召来源：《电脑知识与技术》2016年第07期摘要：随着物联网和智慧家庭领域的不断发展，使运用Arduino开源平台、ZigBee无线通信协议、Android智能终端及相关传感器模块搭建的互联互通的智能家居系统成为可能。
家庭网关作为智能家居网的核心，不仅要实现家庭设备间的通信，还需要完成各设备网络的接入以及远程监控和集中控制等功能。
主要基于ZigBee和开源Arduino对智能网关进行了研究设计，实现智能家居真正意义上的"互联互通、互懂互控”。
为智能家居进一步的开发提供了强有力的保障基础。
关键词 Arduino；ZigBee；智能网关；智能家居中国法分类号：TN914 文献标识： A 文章编号：1009-3044（2016）07-0252-03Design and Implementation of Smart Open-source Gateway based on ZigBee and ArduinoXIAO Zhong-xiang 1，RONG Teng-xue 2，FAN Peng-zhao3（1.College of Electronic Engineering，Xi'an Shiyou University，Xi'an 710065， China；2.Quality Supervision and Inspection Center of Petroleum Instruments，Xi'an Shiyou University，Xi'an 710065， China；3.College of Computer Engineering，Xi'an Shiyou University1， Xi'an 710065， China）Abstract： With the continuous development of the field of IOT and smart home， it is possible that the use of open-source Arduino platform、ZigBee wireless communication protocol、Android smart terminal and some sensor module to build a interoperability smart home system. Home gateway as the core of smart home network， it not only to achieve communication each devices，but also need to complete each device access to the network，remote monitoring and centralized control. It mainly studied and designed the smart gateway based on ZigBee and open source Arduino，，realizing the true sense of“interoperability，mutual understand and control”in smart home. That provides a strong guarantee for the further development of smart home.Key words： Arduino； ZigBee； smart gateway； smart home智能家居概念的起源很早，自智能家居概念的起源非常早，自从康涅狄格州在1984年完成第一座智能大厦后，美国、新加坡、德国、日本等经济发达国家纷纷提出了多种智能方案。
基于Arduino的物联网智能设备设计与开发
基于Arduino的物联网智能设备设计与开发物联网（Internet of Things，IoT）作为当今科技领域的热门话题，正在改变着我们的生活方式和工作方式。
在物联网系统中，各种设备通过互联网进行数据交换和通信，实现智能化控制和管理。
而Arduino作为一种开源电子原型平台，被广泛应用于物联网设备的设计与开发中。
本文将介绍基于Arduino的物联网智能设备设计与开发的相关内容。
一、物联网智能设备概述物联网智能设备是指通过传感器、执行器等硬件设备采集环境信息，并通过互联网进行数据传输和控制的智能化设备。
这些设备可以应用于家居自动化、工业自动化、智能农业等各个领域，为人们的生活和工作带来便利和效率提升。
二、Arduino平台简介Arduino是一种简单易用的开源电子原型平台，由一个硬件和一个软件组成。
Arduino硬件采用单片机作为控制核心，具有丰富的输入输出接口，可以连接各种传感器和执行器。
Arduino软件则是一个基于Java的集成开发环境（IDE），用户可以通过编写简单的代码实现对硬件的控制。
三、基于Arduino的物联网智能设备设计流程1. 硬件选型在设计物联网智能设备时，首先需要选择合适的Arduino开发板作为硬件平台。
常用的Arduino开发板有Arduino Uno、Arduino Mega、Arduino Nano等，根据实际需求选择合适的开发板。
2. 传感器与执行器选择根据设备功能需求，选择合适的传感器和执行器。
常用的传感器包括温湿度传感器、光敏传感器、人体红外传感器等；执行器包括继电器、舵机等。
这些传感器和执行器可以通过Arduino的数字输入输出口或模拟输入输出口进行连接。
3. 硬件连接与布局将选定的Arduino开发板、传感器和执行器按照设计要求进行连接，并进行合理布局。
保证硬件连接可靠稳定，同时考虑设备外形美观性和易用性。
4. 软件开发与编程利用Arduino IDE进行软件开发与编程。
基于Arduino的物联网智能控制系统设计
基于Arduino的物联网智能控制系统设计物联网（Internet of Things，IoT）作为当今科技领域的热门话题，已经深入到人们的生活和工作中。
随着物联网技术的不断发展，各种智能设备和系统也日益普及。
在这个背景下，基于Arduino的物联网智能控制系统设计成为了一个备受关注的领域。
本文将介绍基于Arduino的物联网智能控制系统设计的相关内容，包括系统架构、硬件设计、软件开发等方面。
1. 系统架构基于Arduino的物联网智能控制系统通常包括传感器、执行器、通信模块、控制器等组成部分。
传感器用于采集环境信息，执行器用于执行控制命令，通信模块用于与互联网进行数据交换，控制器则负责系统逻辑控制。
整体架构如下图所示：系统架构2. 硬件设计在硬件设计方面，Arduino是一种开源电子原型平台，具有丰富的扩展模块和库函数支持。
我们可以根据具体需求选择合适的Arduino 板卡，并结合各种传感器和执行器进行硬件设计。
常用的传感器包括温湿度传感器、光敏传感器、红外传感器等；常用的执行器包括舵机、继电器等。
通过连接这些硬件模块到Arduino板上，并编写相应的程序，实现对环境信息的采集和控制指令的执行。
3. 软件开发在软件开发方面，我们可以使用Arduino IDE进行程序编写和上传。
Arduino IDE基于C/C++语言，具有简单易用的编程接口，适合初学者和专业人士使用。
通过编写程序实现传感器数据采集、数据处理、决策逻辑和执行器控制等功能。
同时，我们还可以借助各种库函数和扩展模块，实现更加复杂的功能和应用场景。
4. 物联网通信物联网智能控制系统需要与互联网进行数据交换，以实现远程监控和控制。
常用的通信方式包括Wi-Fi、蓝牙、LoRa等。
我们可以选择合适的通信模块集成到系统中，并编写相应的通信协议和接口程序。
通过与云平台或手机App进行数据交互，实现远程监控和控制功能。
5. 应用场景基于Arduino的物联网智能控制系统设计可以应用于各种领域，如智能家居、智能农业、智能工厂等。
基于Arduino的物联网智能设备控制系统研究
基于Arduino的物联网智能设备控制系统研究一、引言随着物联网技术的不断发展，智能设备在我们的生活中扮演着越来越重要的角色。
而基于Arduino的物联网智能设备控制系统作为一种新型的技术应用方案，正在逐渐受到人们的关注和青睐。
本文将围绕基于Arduino的物联网智能设备控制系统展开研究，探讨其原理、应用和未来发展趋势。
二、基于Arduino的物联网智能设备控制系统概述2.1 Arduino简介Arduino是一款开源电子原型平台，由一个简单易用的硬件和软件组成，适用于艺术家、设计师、爱好者等非专业人士快速搭建原型。
Arduino板上包含了一个微控制器，可以通过编程实现各种功能。
2.2 物联网智能设备控制系统物联网智能设备控制系统是指通过物联网技术实现对各种智能设备进行远程监控和控制的系统。
基于Arduino的物联网智能设备控制系统利用Arduino的硬件平台和相应的传感器、执行器等模块，通过网络通信实现对设备的远程控制。
三、基于Arduino的物联网智能设备控制系统设计与实现3.1 系统架构设计基于Arduino的物联网智能设备控制系统主要包括传感器模块、执行器模块、Arduino主控模块、通信模块和云平台等组成部分。
传感器模块用于采集环境信息，执行器模块用于执行相应操作，Arduino主控模块负责数据处理和决策，通信模块实现与云平台或手机App的通信。
3.2 系统实现步骤硬件搭建：连接传感器和执行器到Arduino板上；程序编写：使用Arduino IDE编写程序，实现数据采集、处理和控制逻辑；通信设置：配置网络通信模块，与云平台或手机App进行通信；云平台搭建：搭建云平台服务器，实现数据存储和远程控制功能。
四、基于Arduino的物联网智能设备控制系统应用案例4.1 智能家居系统基于Arduino的物联网智能家居系统可以实现对灯光、空调、窗帘等家居设备的远程控制，提升家居生活的舒适度和便利性。
智能物联网网关设计与实现
智能物联网网关设计与实现一、前言智能物联网网关是物联网系统的“大脑”，它负责接收各种传感设备的数据，把这些数据进行处理、分析，并且将处理后的结果传送到上层的云端服务器或APP上。
智能网关是整个物联网系统的核心，为系统的有效运行提供了支撑。
在智能物联网中，网关是一个重要的组成部分，其主要任务是将不同物联网协议标准的传感设备与互联网相连接，进而实现物联网的核心功能。
二、智能物联网网关的设计与实现1. 网关硬件设计智能物联网网关的硬件设计涉及到的内容很多，可以从以下几个方面进行考虑。
（1）选择微处理器在设计物联网网关时，我们需要选择合适的微处理器芯片来作为系统的控制中心。
各种不同的微处理器芯片都有其自身的特点、优劣，因此，在进行选择时我们需要根据自身的需要和硬件设备的特点来合理的进行搭配。
（2）选择传感器选择合适的传感器是智能物联网网关设计中非常重要的一个环节。
不同的传感器能够检测到不同的环境信息，如温度、湿度、光线、压力、声音等。
因此，在选择传感器时需要考虑到具体的应用场景和需求。
（3）选择通讯模块智能物联网网关还需要配备合适的通讯模块，从而可以和其他的设备进行通讯。
常见的通讯模块包括WIFI，蓝牙，Modbus等。
2. 网关软件设计智能物联网网关的软件设计主要包括以下几个方面。
（1）操作系统在实现网关的软件设计时，我们首先需要选择一个合适的操作系统。
常见的操作系统有Linux、windows和RTOS等。
根据实际的需求和系统的复杂程度选择合适的操作系统可以保证系统的稳定性和可靠性。
（2）设备管理物联网中的设备非常多，因此，设备管理显得尤为重要。
通过网关能够管理各种传感器设备，查询设备状态，监控设备数据并且能够定期检测设备健康状况。
（3）数据传输智能物联网网关要负责对接不同类型的设备，并将各个设备上传的数据进行统一的处理。
在实现数据传输时，需要考虑各种协议标准，如MQTT、HTTP、TCP等。
（4）安全措施在物联网应用中，安全问题是必须要考虑的一个重要问题。
基于Arduino的智能物联网设备设计与实现
基于Arduino的智能物联网设备设计与实现物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经深入到人们的生活和工作中。
随着物联网技术的不断发展和普及，越来越多的智能设备被应用到各个领域，为人们的生活带来了极大的便利。
在物联网设备中，Arduino作为一种开源硬件平台，以其简单易用、功能强大的特点，成为了众多物联网项目的首选开发平台之一。
本文将介绍基于Arduino的智能物联网设备设计与实现。
一、物联网概述物联网是指利用各种信息传感器、射频识别技术、无线通信技术等手段，将各种物品与互联网相连接，实现信息交换和智能控制的网络系统。
通过物联网技术，可以实现设备之间的互联互通，实现远程监控、智能控制等功能，极大地提高了生产效率和生活质量。
二、Arduino简介Arduino是一种便捷灵活、方便上手的开源电子原型平台。
它包含硬件（各种型号的单片机板）和软件（Arduino IDE）。
通过简单的编程语言，用户可以快速上手并实现各种功能。
Arduino具有丰富的扩展模块和库函数，可以轻松实现各种物联网设备的设计。
三、基于Arduino的智能物联网设备设计1. 硬件设计在设计基于Arduino的智能物联网设备时，首先需要考虑硬件部分。
选择合适的Arduino开发板作为主控制器，并根据具体需求选择相应的传感器模块、执行模块等扩展模块。
在硬件设计中需要考虑电路连接、供电方式、外围元件等因素。
2. 软件设计软件设计是基于Arduino的智能物联网设备设计中至关重要的一部分。
通过Arduino IDE编写程序代码，实现传感器数据采集、数据处理、通信协议等功能。
同时，还需要考虑程序的稳定性、可靠性和扩展性。
3. 通信模块选择在物联网设备中，通信模块起着连接设备与互联网之间的桥梁作用。
根据具体需求选择合适的通信模块，如WiFi模块、蓝牙模块、LoRa模块等。
通信模块的选择将直接影响设备的通信距离、功耗等性能指标。
基于Arduino的智能物联网系统设计与开发
基于Arduino的智能物联网系统设计与开发物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经深入到人们的生活和工作中。
随着物联网技术的不断发展和普及，越来越多的智能设备被应用到各个领域，为人们的生活带来了便利和智能化体验。
在物联网系统中，Arduino作为一种开源硬件平台，因其简单易用、功能强大而备受青睐。
本文将介绍基于Arduino的智能物联网系统设计与开发。
一、物联网系统概述物联网系统是由多个互联的智能设备组成的网络系统，通过传感器、执行器等设备实现对环境信息的感知和控制。
这些设备可以相互通信、协同工作，实现对环境的智能监测和管理。
在物联网系统中，Arduino作为一种开源硬件平台，可以实现对各种传感器和执行器的控制，是物联网系统中常用的硬件设备之一。
二、Arduino简介Arduino是一种基于开源软硬件的简单易用的微控制器平台，由意大利Arduino公司制造。
Arduino板载有处理器、输入输出引脚和电源接口等元件，用户可以通过编写简单的代码来控制各种外围设备。
Arduino具有开放源代码、低成本、易学易用等特点，广泛应用于物联网、机器人、自动化控制等领域。
三、基于Arduino的智能物联网系统设计1. 系统架构设计基于Arduino的智能物联网系统通常包括传感器模块、执行器模块、通信模块和控制模块等部分。
传感器模块用于采集环境信息，执行器模块用于控制外部设备，通信模块用于与其他设备进行数据交换，控制模块则负责整个系统的逻辑控制。
2. 传感器与执行器选择在设计智能物联网系统时，需要根据具体应用场景选择合适的传感器和执行器。
常用的传感器包括温湿度传感器、光敏传感器、气体传感器等；常用的执行器包括电机、继电器等。
这些传感器和执行器可以通过Arduino进行控制和数据采集。
3. 数据通信与云平台智能物联网系统通常需要将采集到的数据上传至云平台进行存储和分析。
基于Arduino和ZigBee的物联网智能网关设计与实现
基于Arduino和ZigBee的物联网智能网关设计与实现给出了一种能够在ZigBee网络和传统网络进行透明协议高效转换的物联网智能网关的解决方法。
该方法利用MQTT服务器作为数据进入传统网络的中转站，ZigBee网络的数据通过网关上的路由功能接收数据，然后通过串口把数据转发给NodeMCU，最后数据通过MQTT协议发送到数据中转站。
经过智能蔬菜大棚的实际应用证明，本文设计的网关造价低廉，实用性好，效率高。
标签：物联网；网关；ZigBee；NodeMCU0引言物联网（Internet 0f things，简称IoT）是“信息化”时代的重要发展阶段，被称为继计算机、互联网之后世界信息产业发展的第三次浪潮。
要实现物物相连，工程真正的意义上的物联网，就需要把各种网络互联在一起，那么网关功能的设备在物联网应用中就起着非常重要的作用。
物联网涉及到多种网络的互联，因此设计一个能够互联所有网络的物联网网关是不现实的，更没有必要，这样不仅成本高而且研發周期长。
因此，在实际的物联网应用系统中，针对涉及到的网络，研究特定功能的物联网网关不仅能够降低成本而且也会缩短研发周期。
而在当前的物联网中，由于ZigBee广泛应用，那么数据在ZigBee网络和传统以太网之间的相互转发就显得非常重要。
本文主要研究ZigBee网络和以太网之间的数据转发，同时为了方便用户二次开发，也提供数据获取和控制数据传送WebAPI。
基于此，本文的研究内容包括：基于MQTT的数据收发、ZigBee网络的实现、基于MongoDB的数据持久化服务的开发以及提供二次开发的WebAPI接口。
1相关技术和理论（1）MQTr（Message QueuingTelemetry Transport，消息队列遥测传输）是IBM开发的一个即时通讯协议。
该协议支持所有平台，几乎可以把所有联网物品和外部连接起来，被用来当做传感器和制动器的通信协议。
（2）NodeMCU是一个开源的物联网平台，它自身就可以作为物联网终端节点使用，可以应用于某些物联网中。
基于Arduino的智能物联网设备控制系统设计与实现
基于Arduino的智能物联网设备控制系统设计与实现物联网（Internet of Things，IoT）作为当今科技领域的热门话题，已经深入到人们的生活和工作中。
随着物联网技术的不断发展，各种智能设备如智能家居、智能健康监测器等也越来越普及。
在这个背景下，基于Arduino的智能物联网设备控制系统设计与实现成为了一个备受关注的课题。
1. Arduino简介Arduino是一款开源电子原型平台，由意大利亚克公司制造，旨在为艺术家、设计师、爱好者和创客提供一个低成本、易于使用的硬件平台。
Arduino板载有微控制器，可以通过编程来控制各种传感器、执行器等外围设备，是物联网设备开发中常用的硬件平台之一。
2. 智能物联网设备控制系统设计2.1 系统架构设计基于Arduino的智能物联网设备控制系统通常包括传感器模块、执行器模块、通信模块和控制模块。
传感器模块用于采集环境数据，执行器模块用于执行相应的动作，通信模块用于与互联网进行数据交互，控制模块则负责整个系统的逻辑控制。
2.2 传感器选择与接入在设计智能物联网设备控制系统时，首先需要选择合适的传感器来采集环境数据。
常用的传感器包括温湿度传感器、光敏传感器、气体传感器等。
这些传感器可以通过数字接口或模拟接口与Arduino板连接，实现数据的采集和传输。
2.3 执行器控制与反馈执行器模块通常包括各种执行元件，如继电器、舵机等，用于实现对环境的控制。
通过Arduino的数字输出口或PWM输出口，可以实现对执行器的控制。
同时，执行器的状态反馈也可以通过传感器进行监测，并反馈给控制模块进行相应处理。
2.4 通信模块应用为了实现智能物联网设备与互联网之间的数据交互，通信模块起着至关重要的作用。
常用的通信模块包括Wi-Fi模块、蓝牙模块、LoRa模块等。
这些通信模块可以使智能物联网设备实现远程监控、远程操作等功能。
3. 智能物联网设备控制系统实现3.1 Arduino编程Arduino编程是实现智能物联网设备控制系统的关键步骤。
基于Arduino和RaspberryPi的智能物联网设备控制系统设计与实现
基于Arduino和RaspberryPi的智能物联网设备控制系统设计与实现物联网（Internet of Things，IoT）作为当今信息技术领域的热门话题，已经深入到人们的生活和工作中。
随着各种智能设备的普及和技术的不断进步，人们对于智能物联网设备控制系统的需求也越来越迫切。
本文将介绍基于Arduino和RaspberryPi的智能物联网设备控制系统的设计与实现，帮助读者更好地了解物联网技术，并具体实践控制系统的搭建过程。
一、智能物联网设备控制系统概述智能物联网设备控制系统是指通过互联网将各种设备连接起来，实现远程监控和控制的系统。
在这样一个系统中，Arduino和RaspberryPi作为常用的硬件平台，扮演着至关重要的角色。
Arduino是一款开源电子原型平台，主要用于快速搭建原型和小型项目；而RaspberryPi则是一款功能强大的微型计算机，可以运行多种操作系统，适合用于搭建复杂的物联网系统。
二、硬件准备在设计智能物联网设备控制系统之前，我们首先需要准备相应的硬件设备。
具体而言，我们需要准备以下硬件：Arduino开发板RaspberryPi单板计算机传感器模块（如温湿度传感器、光敏传感器等）执行器模块（如继电器模块、舵机模块等）杜邦线、面包板等连接器件三、软件环境搭建在开始设计智能物联网设备控制系统之前，我们还需要搭建相应的软件环境。
具体而言，我们需要进行以下步骤：在RaspberryPi上安装操作系统（如Raspbian）配置RaspberryPi的网络连接安装Python编程环境安装Arduino IDE编写Arduino和Python程序四、系统设计与实现1. 硬件连接首先，我们需要将Arduino和RaspberryPi通过USB线连接起来，以便二者之间进行通信。
接着，我们将传感器模块和执行器模块连接到Arduino开发板上，并通过杜邦线与RaspberryPi相连。
2. 程序设计在程序设计方面，我们可以利用Arduino IDE编写Arduino程序，用于采集传感器数据和控制执行器；同时，我们也可以利用Python编写RaspberryPi程序，用于接收Arduino发送的数据并进行相应处理。
如何使用Arduino进行物联网设备的开发和编程控制
如何使用Arduino进行物联网设备的开发和编程控制第一章：物联网概述与Arduino简介物联网是指通过互联网将各种设备连接起来，实现设备之间的通信和数据交互。
而Arduino是一款开源的硬件平台，提供了一系列的开发板和开发环境，方便用户进行物联网设备的开发和编程控制。
1.1 物联网的发展和应用物联网的概念于1999年提出，经过二十多年的发展，已经广泛应用于智慧城市、智能家居、工业自动化等领域。
物联网的核心是连接和数据交互，通过连接各种传感器、设备和云平台，实现数据的采集、传输和分析，从而实现远程控制和智能化管理。
1.2 Arduino开发平台Arduino是由一家意大利公司于2005年推出的一款开源硬件平台，为物联网设备的开发提供了便捷的工具和环境。
Arduino开发板具有丰富的接口和通信功能，支持多种传感器和执行器的连接和控制。
同时，Arduino还提供了易于使用的开发环境和编程语言，方便用户进行开发和控制。
第二章：Arduino的使用和基础知识在开始物联网设备的开发和编程控制之前，需要对Arduino的使用和基础知识有一定了解。
2.1 Arduino硬件平台Arduino硬件平台包括开发板、传感器、执行器等组件。
常见的Arduino开发板有Uno、Leonardo、Mega等，每种开发板都有自己的特点和功能，用户可以根据需求选择适合的开发板。
2.2 Arduino开发环境Arduino的开发环境是一个集成开发环境（IDE），提供了编写、上传和调试代码的功能。
用户可以在开发环境中编写C/C++风格的代码，并通过USB线将代码上传到开发板中运行。
2.3 Arduino编程语言Arduino编程语言是基于C/C++的简化版，具有易学易用的特点。
用户可以通过编写函数、循环和逻辑判断等代码，实现对传感器和执行器的控制。
第三章：物联网设备的开发流程本章将介绍物联网设备的开发流程，包括硬件连接、传感器数据获取、数据传输和云平台上的数据处理。
使用Arduino来实现物联网设备
使用Arduino来实现物联网设备随着科技的不断发展，物联网逐渐成为人们关注的热点话题。
物联网可以将各种设备连接到互联网上，使其通过互联网实现互联互通。
在这个大背景下，Arduino作为一款开源硬件，可以方便地实现物联网设备的开发。
本文将探讨如何使用Arduino来实现物联网设备。
一、Arduino简介Arduino是一款开源硬件平台，由一群爱好者和专业人士联合发起的一个项目，旨在为人们提供一个便于学习和使用的低成本开发平台。
它可以通过简单的电路连接和编程实现各种各样的功能。
目前市面上已推出多种型号的Arduino板，其区别在于板载器件的种类和数量、处理器性能等。
二、物联网概述物联网（IoT）是指通过互联网将各种设备连接起来，从而实现设备之间的互联互通。
这些设备可以包括传感器、执行器、智能家居设备、工业控制设备等。
物联网技术可以大大提升设备的智能化水平，使其实现更高效、更智能的运作模式。
三、使用Arduino实现物联网设备Arduino作为一款开源硬件，可以方便地实现各种各样的物联网设备。
在使用Arduino开发物联网设备时，主要的工作包括以下几个方面：1.硬件设计根据需求设计硬件电路，包括传感器、执行器、通信模块等。
2.软件编程通过Arduino开发环境（IDE）进行编程，编写相应的程序代码实现控制和通信功能。
3.数据传输通过通信模块将设备数据传输到互联网上，以实现设备的远程控制和监测。
4.数据处理将从设备中采集到的数据上传到云端进行处理，实现数据的可视化、分析和管理。
通过以上步骤，可以方便地实现各种各样的物联网设备，例如智能家居设备、智能制造设备等。
四、Arduino在物联网中的应用实例1.智能温度监测在房间里安装温度传感器，通过Arduino将传感器数据上传到云端，实现对房间温度的实时监测和控制。
2.智能水位监测在水箱中安装水位传感器，通过Arduino将传感器数据上传到云端，实现对水位的实时监测和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Arduino和ZigBee的物联网智能网关设计与实现
作者：方中纯李海荣
来源：《山东工业技术》2018年第02期
摘要：给出了一种能够在ZigBee网络和传统网络进行透明协议高效转换的物联网智能网关的解决方法。
该方法利用MQTT服务器作为数据进入传统网络的中转站，ZigBee网络的数据通过网关上的路由功能接收数据，然后通过串口把数据转发给NodeMCU，最后数据通过MQTT协议发送到数据中转站。
经过智能蔬菜大棚的实际应用证明，本文设计的网关造价低廉，实用性好，效率高。
关键词：物联网；网关；ZigBee；NodeMCU
DOI：10.16640/ki.37-1222/t.2018.02.087
0引言
物联网（Internet 0f things，简称IoT）是“信息化”时代的重要发展阶段，被称为继计算机、互联网之后世界信息产业发展的第三次浪潮。
要实现物物相连，工程真正的意义上的物联网，就需要把各种网络互联在一起，那么网关功能的设备在物联网应用中就起着非常重要的作用。
物联网涉及到多种网络的互联，因此设计一个能够互联所有网络的物联网网关是不现实的，更没有必要，这样不仅成本高而且研发周期长。
因此，在实际的物联网应用系统中，针对涉及到的网络，研究特定功能的物联网网关不仅能够降低成本而且也会缩短研发周期。
而在当前的物联网中，由于ZigBee广泛应用，那么数据在ZigBee网络和传统以太网之间的相互转发就显得非常重要。
本文主要研究ZigBee网络和以太网之间的数据转发，同时为了方便用户二次开发，也提供数据获取和控制数据传送WebAPI。
基于此，本文的研究内容包括：基于MQTT的数据收发、ZigBee网络的实现、基于MongoDB的数据持久化服务的开发以及提供二次开发的WebAPI接口。
1相关技术和理论
（1）MQTr（Message QueuingTelemetry Transport，消息队列遥测传输）是IBM开发的一个即时通讯协议。
该协议支持所有平台，几乎可以把所有联网物品和外部连接起来，被用来当做传感器和制动器的通信协议。
（2）NodeMCU是一个开源的物联网平台，它自身就可以作为物联网终端节点使用，可以应用于某些物联网中。
像Arduino一样，它是简单的开源可编程固件。
本文通过MQTT协议，实现网关与数据中转站相互传输数据。
（3）CC2530是用于2.4-GHz IEEE802.15.4、ZigBee和RF4CE应用的一个真正的片上系统（SoC）解决方案。
（4）ZigBee技术是一种近距离、低复杂度、低功耗、低速率、低成本的双向无线通讯技术。
从下到上分别为物理层、媒体访问控制层、传输层、网络层和应用层等。
（5）Z-Stack是符合Zigbee协议栈规范的一个硬件和软件平台，是Zigbee协议栈的一个具体实现。
本文利用Z-Stack设计物联网网关的协调器和网关功能。
2 GlOT的体系结构
本文设计并实现的物联网网关GIOT（Gateway ofiOT）的主要功能是要实现传统网络和ZigBee网络之间的数据转发并把数据放置到数据中转站服务器上，该方案的体系结构如图1所示：
图1中，序号（1）、（2）和（3）是本文需要实现的部分，主要涉及到的相关技术如下：
（1）数据中转站服务器：利用Java语言实现WebAPI，程序订阅MQTT服务器的数据主题，监视物联网终端节点上传的数据以及用户发送的控制数据，并把所有的数据写入MongoDB数据库中，同时给用户终端提供WebAPI，方便基于PC和手机管理应用的二次开发调用。
（2）NodeMCU转发服务：利用ESP8266芯片按照Arduino规范设计的模块，具备无线功能，方便通过无线接入以太网中，利用MQTT协议和数据中转站进行数据通讯，通过UART 与CC2530模块相互传输数据。
（3）ZigBee网络转发服务：利用TI公司的CC2530芯片以及Z-Stack协议栈实现ZigBee 协调器和路由器功能，该部分主要接收ZigBee终端节点上传的数据以及转发控制数据给终端节点，以及负责和NodeMCU进行通讯。
3 GlOT的实现
通过前面的描述，GIOT系统的实现主要分为如下三个方面：
3.1数据中转站服务的实现
（1）功能和流程描述：利用MQTT服务器进行数据传输、设计WebAPI二次开发接口便于对接其它应用、利用MongoDB保存中间数据和日志，所有功能采用Java语言设计。
主要流程为：
第一步订阅网关主题的名称规范，网关数据的主题为“GIOT_网关的MAC”。
第二步订阅WebAPI传入数据的主题名称规范为“WAPI_APP_USER”，根据调用API的验证用户即可生成。
第三步MQTT订阅和发布的消息以及操作日志等相关数据保存于MongoDB数据库中。
第四步设计数据获取以及控制信息传输的二次开发WebAPI。
（2）主要相关的Java类和功能介绍：
ServerMQTT类：负责向客户端（网关）推送订阅的数据和WebAPI推送订阅的实时数据。
ClientMQTr类：负责获取客户端（网关）和WebAPI发布的实时数据。
WebAPI类：该类主要提供异步和同步二次开发API，方便开发物联网应用的人员进行二次开发。
DataMgrThread类：基于AOP（面向切面编程）技术，监视MQTT和操作日志，把相关数据写入MongoDB数据库中。
3.2 NodeMCU数据转换的实现
（1）功能和流程描述利用NodeMCU的WiFi功能加入无线网络中，通过MQTT与数据中转站相互传输数据，利用UART和CC2530通讯，所有功能采用C语言设计。
主要流程为：
第一步通过MQTT订阅数据中转站发布的数据，这些数据主要是用户控制信息，接收到这些数据后，立刻放入MQTF接收缓冲区中。
开发者可以通过调用WebAPI发送控制信息到对应的物联网终端节点，从而对节点进行控制。
第二步把MQTr传过来的数据通过UART发送给CC2530模块。
第三步发布主题为“GIOT网关MAC”的消息到数据中转站的MQTT服务器上，这些数据主要来自于CC2530通过传感器采集到的数据。
第四步通过UART接收CC2530模块传过来的数据，然后放置到MQTT发送缓冲区中。
（2）数据格式定义。
从数据中转站发送到网关的数据格式为：
（3）主要相关的模块和功能介绍。
WiFi连接模块：该模块主要检测WiFi网络连接状态，当网络处于离线状态的时候，自动连接网络和MQTT服务器。
MQTT发布模块：从UART接收队列中获取数据，利用MQTT把数据发布到数据中转服务器上。
MOTT订阅模块：从数据中转服务器获取网关订阅的数据，然后把数据保存于MQTT缓冲区中等待发送到CC2530中。
UART收发模块：建立UART收发队列，准备通过UART发送的数据事先保存于UART 发送缓冲区中；从UART中获取的数据保存于接收缓冲区中。
数据的收发都是通过队列实现，避免程序等待延时。
3.3 ZigBee协调器和路由器实现
协调器的功能是基于11公司的Z-Stack协议栈而实现的。
CC2530在启动的时候充当协调器，当ZigBee网络形成后，协调器就不必存在了，网关的CC2530模块就进入ZigBee的路由器功能。
CC2530网关主要允许终端设备节点加入网络，并且通过ZigBee网络接收终端节点采集的数据，以及通过ZigBee网络发送NodeMCU发送过来的控制数据到终端设备并控制终端节点。
网关与终端之间的数据格式如下：
4总结
本文设计并实现了一种物联网网关GIOT，它不仅能高效地实现ZigBee网络和传统网络之间的数据相互转发，并且为开发人员提供了二次开发的WebAPI，从而方便通过二次开发获取节点的数据，并传送用户控制信息对终端节点进行控制。
该GIOT设计方案应用到智能蔬菜大棚系统中，运行安全、稳定。
该方案经济实惠（成本低于100元）、性能稳定。
所以，此方案在物联网应用中有着十分广泛的应用前景。
