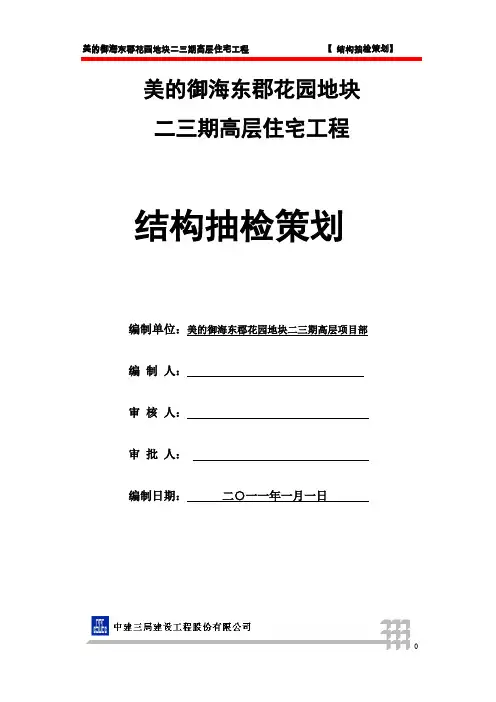

美的结构检测策划.doc
美的御海东郡花园地块二三期高层住宅工程结构抽检策划编制单位：美的御海东郡花园地块二三期高层项目部编制人：审核人：审批人：编制日期：二○一一年一月一日目录第一章、工程概况 (2)第一节各部位混凝土设计标号 (2)第二节各栋楼层板楼板设计厚度 (7)第三节钢筋保护层厚度 (7)第二章、编制说明及依据 (8)第一节编制说明 (8)第二节编制依据 (8)第三章、结构实体检测 (9)第一节混凝土同条件试块： (9)第二节结构实体钢筋保护层厚度检验 (10)第三节板厚 (11)第四节回弹 (12)第三章、外观实测实量 (19)第一章、工程概况（一）、工程建设概况（二）、工程规模第一节各部位混凝土设计标号地下室混凝土情况地下室桩承台、地下室底板、地下室外壁板、地下室水池底板及外壁板砼抗渗等级为P8，地下室顶板、上部水池底板及壁板砼抗渗等级为P6.注：与地下水接触部位应采用普通硅酸盐水泥，水泥用量不小于360kg/m3，且铝酸三钙含量须小于8%。
B 型2-1-2栋混凝土情况C型 2-1-1混泥土情况第二节、各栋楼层板楼板设计厚度A型 2-2-1、2-2-2栋B型 2-1-2栋C型 2-1-1栋第三节、钢筋保护层厚度地下室底板及外壁板迎水面保护层为50㎜，其它结构主筋保护层见下表：注：1、纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径；2、板、墙、壳中分布钢筋的保护层厚度不应小于上表相应数值减10，且不小于10；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15.3、基础中纵向受力钢筋的混凝土保护层厚度不应小于40（有垫层时）；地下室底板及外壁板迎水面的保护层厚度为50。
第二章、编制说明及依据第一节、编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。
第二节、编制依据1、编制依据主要有但不限于以下合同、规范及标准等：2、工程承包合同及美的御海东郡花园地块二三期高层住宅工程图纸等；3、【建筑工程施工质量验收统一标准】（GB5020300-2001）4、【混凝土结构工程质量验收规范】(GB50204-2002)5、【工程测量规范】（GB50026-93）6、【混凝土强度检验评分标准】（GBJ107）7、【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)8、【混凝土质量控制标准】（GB50164）9、【建筑施工手册】第四版；10、工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。
美的空调技术服务手册~系统保护类器件
美的空调技术服务手册~系统保护类器件一、压力控制器概述压缩机是空调器的心脏，是空调器最重要的部件之一，也是价格最高的部件，因此空调器的许多保护功能主要是围绕着他设计的。
例如：系统高压保护、系统低压保护、排气温度保护、电流保护、相序保护、两器高低温保护等等。
当发生保护时，整机停机或相应的功能停止工作，同时输出并显示保护代码。
（有显示屏的空调器显示代码为P01~P13,无显示屏的空调器则用组合指示灯快闪表示）保护发生后一般三分钟就会恢复原来的工作，不需维修，但同一个保护代码多次发生时就要查找保护原因并排除，防止事故扩大。
空调器在使用过程中，由于受环境温度、电源电压、安装位置等因素影响，不可避免地会出现一些故障。
为了方便维护检修，美的设计人员把一些常见的空调器故障编入程序，当故障发生时就会输出并显示出一个故障代码，（有显示屏的空调器显示代码为E1~E9,无显示屏的空调器则用组合指示灯快闪表示）根据这个故障代码，维修人员在“故障维修代码表”中很快就能找到相应故障，维修起来十分方便。
无论保护代码还是故障代码，在不同时期、不同型号的空调器上所代表的故障模式有所区别。
美的空调“故障维修代码汇总手册”罗列了不同时期生产的空调器故障代码对照表，并发放到全国所有美的空调维修网点，帮助维修人员快速查找故障。
a 、三个“8”字的显示方式：1）故障状态下可选择显示E1、E2、E3、E6、E9 、PAU；2）设定定时时间的场合，显示设置的定时时间，“h”图标点亮；3）试运行状态下，可选择显示T1、T2、T3、P4、P5、P9（若不存在对应保护则显示下一内容）。
对应地“T1”、“T2”、“T3”图标将点亮（T4本功能书中未涉及，保持不亮），若显示的为温度，“°C”图标点亮。
b 、室外故障（三相机有此功能）1）3秒左右检测到室外故障信号输入口为高电平时，进入故障状态，所有负载关闭，LED显示“E6”，并开始室外故障计时和室外故障次数计数一次；2）30分钟内第一、第二次出现的室外故障为可恢复故障，当连续3秒左右检测到室外故障信号输入口为低电平时，退出故障状态，恢复故障前运行状态；3）30分钟内第三次出现室外故障为不可恢复故障，LED常显示“E6”，全部负载按停机时序关闭，直至重新上电方可恢复；4）30分钟内没有出现第三次室外故障，则室外故障计时清零。
美交流变频热泵型空调器电控维修指南
二 通用保护功能
2.3 模块保护 变频模块自身具有电流、电压、温度保护。当直流电 压过高、过低，或流过模块的电流过大，或模块内部 的温度过高时，模块自身发生保护，立即停止输出， 停压缩机，同时产生模块保护信号，室外主芯片检测 到此信号后停室外机，并将此信号传给室内，室内接 收到模块保护信号后停整机，并显示模块保护。 一般来说，绝大部分模块保护都是由过流和过温引起 的。模块损坏，压缩机缺相（主控板到模块的10芯线 和压缩机连接线未接好都会引起压缩机缺相），压缩 机损坏都会导致模块过流。模块过温一般在夏天室外 温度很高时才会出现。
二 通用保护功能
2.6 过零检测出差故障（仅变频分体机） 室内主芯片未能检测到电源电压的过零点。 故障原因：室内主控板损坏。 2.7 风机失速故障（仅变频分体机） 室内主芯片未能检测到风机的速度反馈信号。 故障原因：室内主控板损坏，或室内风机损坏，或室 内风机速度反馈线未插好。 2.8 EEPROM参数故障 室内主控板上的EEPROM参数被擦。 故障原因：室内主控板损坏，或室内与室外机型不匹 配。
美 的 交流变频热泵型空调器 电控维修指南
美的空调研发中心 电控开发部 罗宇华 李强 2003年12月1日
变频空调总体框图
一 控制总览
开关， 开关， 显示 板： *遥控接收 *室内板与 开关板通信 *显示 *按键输入
室内部分 IC1 IC1： 室内主控板： 室内主控板： *内风机控制 *室温检测 *蒸发器温度检 测 *室内外机通讯 *室内板与开关 板通讯 *蜂鸣器，摆风 ，清新等控制 驱动
二 通用保ห้องสมุดไป่ตู้功能
2.5 室内或室外温度传感器开路或短路保护 室内温度传感器、室内蒸发器温度传感器、室 外温度传感器、室外冷凝器温度传感器都有开 路或短路保护，排气温度传感器只有短路保护， 以保证系统能采集到以上温度点。 出现室内或室外温度传感器开路或短路保护， 首先应检查温度传感器有无开路或短路，检查 温度传感器是否坏。最后检查室内主控板或室 外主控板是否坏（直接更换室内主控板或室外 主控板）。
美的常规空调电控基本原理知识培训
美的常规空调电控基本原理知识培训第一部分常规空调电控基本原理及整体框图一、常规空调电控整体框图二、室内电控主控控制系统框图第二部分分体机产品通用保护功能一、传感器开路或短路保护1、故障现象：室温传感器、室内蒸发器温度传感器、室外冷凝器温度传感器（冷暖柜机）有开路或短路，整机关机，室内机有故障代码指示。
2、排除方法：（1）用万用表测量传感器阻值是否正常(常温下阻值在10K左右)；（2）检查传感器连接是否正常；（3）检查室内主控板是否正常；二、风机失速失控1、故障现象：开机后，室内风机运行1分钟左右停机，室内机有故障代码指示。
2、排除方法：（1）检查插头是否连接正常；（2）更换室内电控板；（3）更换室内风机；三、EEPROM通讯故障故障现象：开机后，室内电控主板无法读取机型参数，上电后，整机立即显示故障信息，并且无法开机。
排除方法：更换室内电控板；四、四次电流保护故障故障现象：开机运行一段时间后，如果连续四次压缩机开5分钟内出现电流保护而关压缩机，则整机关机并且显示故障信息；排除方法：（1）检查系统运行电流是否正常；（2）更换室内电控主板；五、故障代码表：（数码管、VLED显示模块类型）第三部分柜机产品通用保护功能一、室外故障（三相机）室外部分有电流检测板，检测三相电的相序是否正确，并检测电流是否正常、缺相、相序接反；故障现象：室内、室外板都有故障指示，整机不能开机；排除方法：（1）检查三相电接线是否正确；（2）更换电流检测板；二、自动门故障（开关门机型）整机有位置检测装置，在规定时间内检测滑动门是否到达预定位置。
芯片输出开滑动门控制信号后30秒若滑动门仍未开到位，则判为滑动门故障；芯片输出关滑动门控制信号后30秒若滑动门仍未关到位，则判为滑动门故障。
发生故障后，进入故障状态，整机关机，LED显示“E9”。
此故障不可恢复；三、进风格栅保护（开关门机型）进风格栅的开合由一行程开关检测，一般情况下进风格栅合上，行程开关闭合；当用户需要清洗过滤网及独立清新网时，进风格栅拉开，行程开关随之断开。
美的内部资料-开关门控制电路设计指引
开关门控制电路设计指引（发布日期：2008-10-14）1范围本标准对开关门控制电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。
本标准适用于美的家用空调国内事业部的开关门控制电路的设计。
2定义开关门：又称滑动门，主要指安装于空调室内机正面出风口上按固定轨迹进行运动的门，在空调正常工作时，该门将下滑到出风口下方，在空调处于关机或待机状态时，上滑到出风口的位置上，关闭出风口，防止灰尘等杂物通过出风口进行空调内机内部。
3总述开关门控制电路主要是由驱动控制电路和门位置检测电路两部分组成，驱动控制电路按主芯片的指令要求驱动电机运转带动滑动门上下运动，检测电路始终检测门在运动过程中的位置，当门到达指定位置后，检测电路的检测电压或电平出现跳变，主芯片检测到该跳变后，停止电机运转。
滑动门齿条杆两端的某个位置存在着两个约10mm长的挡条，挡条主要用来隔断光电开关输入端发射到输出端之间的红外光，强制让输出端产生电平跳变。
4电路原理4.1门位置检测电路一（单A/D口模拟量检测）4.1.1电路原理图图1 门位置光电开关模拟量检测电路原理图4.1.2工作原理简介滑动门齿条杆在门电机的带动下在出风框内部作上下运动，齿条杆上的挡条也同样作上下运动，滑动门在空调工作过程上，不外乎三种状态：完全打开、完全关闭和上下运行。
下面具体阐述三种状态下光电开关检测电路的工作原理：第一种状态：完全打开。
当门由关闭打开时，齿条杆上的上挡条由出风框顶部向下滑行并停在D301光电开关上，D301输出端由导通跳变为截至状态，此过程中齿条杆上的下挡条则朝下（远离D302的方向）滑行，D302光电开关始终处于正常导通状态，此时右边分压电路实际上可以等效图2电路，通过计算可以算出此时主芯片检测的到电压值Ui=20KΩ*5V/30KΩ=3.33V,主芯片检测到该电压值后，立即停止滑动门电机的驱动，此时门已呈完全打开状态。
电流检测电路设计指引
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009电流检测电路设计指引（发布日期：2009-04-02）1范围本设计指引对电流检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。
本设计指引适用于美的家用空调国内事业部的电流检测电路的设计。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QMN-J52.053 电流互感器（原标准号05.132）3定义无4总述在空调整机上，常用到电流互感器检测压缩机工作电流，下面根据常用电流检测电路介绍其工作原理及注意事项。
1美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009 5电路原理5.1电路原理图5.2工作原理简介在了解电路工作原理之前，首先简单介绍电流互感器CT1的工作原理。
电流互感器实际是一个线性变压器。
其输入电流（被检测电流）与输出电流跟它的内部线圈匝数成正比关系（均为交流电流量）。
这样我们开始叙述电路的工作原理：假如检测压缩机电流值为Ii，根据电流互感器固定的初级/次级线圈匝数比（常量）C，可确定输出电流（为交流）Io=Ii/C；在选取负载电阻R6（通常为1KΩ、1%）时，其阻值远远小于两分压电阻值。
这样，R6的阻值约等于实际的负载电阻值。
于是，R6两端的电压Uo=R6*Io=R6*Ii/C；（注：此为交流电压值）。
在经过整流二极管D10半波整流后（由于MCU 的A/D口所需输入电流很小，此处按严格的计算关系），二极管D10的负极与地之间的直流电压V1=1.414/2*Uo=0.707*R6*Ii/C；要减掉二极管上的压降约0.5V。
直流电压V1在分压电阻R14和R13上分压，得出该点的电压值V2=R13/（R13+R14）*V1=R13/（R13+R14）*(0.707*R6*Ii/C-0.5)，这就是最终输入到芯片检测口的压缩机电流参数模拟量（该值仍需通过实验最终确定。
QMG-J33.002-2006 家用空调电子控制器标准化设计规范_0
家用空调电子控制器标准化设计规范（修订版）（发布日期：2006-2-5）目次1 范围 (3)2 相关标准 ................................................................................................................ 错误！未定义书签。
3 定义 (3)3.1本规范中连接器的代号参考JST公司型号。
(3)3.2常用连接器型号与外形对照参考图示： (3)3.3通用功能的线体颜色定义规则 (5)3.3.1弱电线体颜色功能要求 (5)3.3.2强电线体颜色功能定义： (5)4 电子控制器设计规则 (6)4.1电路精简原则 (6)4.2接口防呆原则 (6)4.3接口统一原则 (6)4.3.1室内温度传感器接口 (6)4.3.2室内管温传感器接口 (6)4.3.3柜机的T1（室温）和T2（室内管温）连接线组 (6)4.3.4步进电机接口 (7)4.3.5主板市电零线输入接口：使用250双插片，或者250单插片。
(7)4.3.6电源变压器电源输入端 (7)4.3.7电源变压器次级输出端根据单、双绕组有两种情况： (8)4.3.8异步电机的接口 (8)4.3.9新型网络接口 (9)4.3.10室外管温（T3）传感器 (9)4.3.11对于某些机型T3与T4传感器合并在一起的情况 (9)4.3.12主控板与显示板的连接 (10)4.3.13主控板上的室内外通讯连接接口 (13)4.3.14壁挂式室内机电源线与主控板的连接 (13)4.3.15壁挂式室内机电源线与主控板的连接使用“250双插片”（零线）和连接；火线使用带插片的20A～30A继电器输入。
(13)4.3.16功能附件的接口设计原则 (13)4.3.17柜机、挂机、移动用同步电机连接方式 (14)4.3.18柜机移动门用同步电机连接方式 (15)4.3.19异步电机反馈电路接口 (15)4.4设计通用规则 (15)4.4.1同一系列的机型 (16)4.4.2不同系列窗机、柜机、分体挂壁式、移动空调、除湿机等 (17)4.4.3对于某款机型的电控第二方案（主要是更换了主控IC，其余相同） (17)4.4.4电子控制器中常用到的+12V与+5V直流电源 (17)4.4.5其它附加功能 (17)4.4.6 PCB设计更改时的要求 (17)4.4.7采用遥控接收板与显示板独立安装的各个机型之间，其遥控接收板必须可以通用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009
电流检测电路设计指引
（发布日期：2009-04-02）
1范围
本设计指引对电流检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。
本设计指引适用于美的家用空调国内事业部的电流检测电路的设计。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QMN-J52.053 电流互感器（原标准号05.132）
3定义
无
4总述
在空调整机上，常用到电流互感器检测压缩机工作电流，下面根据常用电流检测电路介绍其工作原理及注意事项。
1
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009 5电路原理
5.1电路原理图
5.2工作原理简介
在了解电路工作原理之前，首先简单介绍电流互感器CT1的工作原理。
电流互感器实际是一个线性变压器。
其输入电流（被检测电流）与输出电流跟它的内部线圈匝数成正比关系（均为交流电流量）。
这样我们开始叙述电路的工作原理：
假如检测压缩机电流值为Ii，根据电流互感器固定的初级/次级线圈匝数比（常量）C，可确定输出电流（为交流）Io=Ii/C；在选取负载电阻R6（通常为1KΩ、1%）时，其阻值远远小于两分压电阻值。
这样，R6的阻值约等于实际的负载电阻值。
于是，R6两端的电压Uo=R6*Io=R6*Ii/C；（注：此为交流电压值）。
在经过整流二极管D10半波整流后（由于MCU 的A/D口所需输入电流很小，此处按严格的计算关系），二极管D10的负极与地之间的直流电压V1=1.414/2*Uo=0.707*R6*Ii/C；要减掉二极管上的压降约0.5V。
直流电压V1在分压电阻R14和R13上分压，得出该点的电压值V2=R13/（R13+R14）*V1=R13/（R13+R14）*(0.707*R6*Ii/C-0.5)，这就是最终输入到芯片检测口的压缩机电流参数模拟量（该值仍需通过实验最终确定。
电流互感器0057W对应不同分压电阻R14时输入到芯片检测口的电压参数表见附录）。
直流电压V2必须经过电解电容E6平滑波形，成为较平稳的电压模拟量输入到芯片A/D口。
钳位二极管D9目的是确保输入到芯片口的模拟量不大于5V，以保证芯片的工作可靠性；电阻R12和电容C8滤除输入量的高频成分，减小其对MCU的影响。
5.3各元器件作用
电流互感器CT1——将要求检测的交流电流转化成电压信号（交流）；
模拟负载电阻R6——主要是为CT1的磁场转化提供一个偏置电阻，保证CT1内部的转化磁场处
于非饱和状态；
2
美的家用空调国内事业部设计规范 规范编号：QMN-J33.228-2009
3
整流二极管D10——将转化后的交流电压半波整流成直流电压； 电解电容E6——平滑整流后直流电压波形，分压后输入到芯片；
分压电阻R14和R13（16K ）——用于调整A/D 转换的参数，直接确定输入到芯片口的A/D 参数； 钳位二极管D9——确保输入到芯片口的模拟量不大于5V ，以免损坏芯片；若MCU 的模拟量输入口有内置钳位二极管时，则D9可省略（如目前的东芝芯片均有内置钳位二极管）
电阻R12和电容C8——组成了RC 滤波电路，对电流检测电路的输出信号进行滤波，防止高频干扰；同时C8用以补充AD 口消耗的电量，防止采样电压下降，影响采样精度。
5.4 各元器件选型
CT1选用0057h 、0057W 、0057-35A ，0057h 适用电流范围0~15A ，0057W 适用范围0~25A ，0057-35A 适用范围0~35A ，各电流互感器在其工作电流范围内，输出电流与输入电流基本成线性关系，超出其工作电流时，会出现磁饱和，此时输出电流变化不能线性反映输入电流的变化。
因此选用时需要特别注意其工作范围； R6选用1K Ω 1%碳膜电阻，也可采用相应贴片电阻； D10选用IN4148；
E6选用10uF 或47uF 电解电容，耐压值可选16V 或25V ，容值大小可根据压机工作电流大小及
工作环境选择，一般分体机主控板可选择10uF ，柜机大功率外机板选择47uF ；由于单片机一般都存在AD 转换误差，其精度一般为1.5个AD 值，因此E6电容稳压后到芯片端口的电压纹波值应不大于0.03V 。
R13选用16K 1/4W 碳膜电阻，也可采用15.8K 贴片电阻。
R14选用根据所用电流互感器的不同，有所不同，使用0057h 时，选用1.4K Ω 1%电阻，使用0057W 和0057-35A 时，选用5.1K Ω 1%电阻。
5.5 PCB 设计注意事项：
由于CT1互感器为高立器件，高度达到了37mm ，因此PCB 设计时，要充分考虑好CT1的位置，防止因干涉造成互感器损坏，同时其引脚焊盘应采用大面包铜处理，提高焊接可靠性。
目前我所使用的互感器外形尺寸具体参见如下：
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009
由于电流采样电路对信号的精度要求非常高，因此设计时必须注意其抗干扰措施，CT1及采样电路中其它器件应尽量远离强电线体，防止强电线体的干扰串扰进采样电路里，造成采样结果不准确。
4
美的家用空调国内事业部设计规范 规范编号：QMN-J33.228-2009
5
附 录 A （资料性附录）
压缩机电流检测电路（I--V ）表（0057W ）
当R14=10K 时,测试情况如下:
单位: A 、V
当R14=6.8K 时,测试情况如下:
单位: A 、
V
当R14=5.1K 时,测试情况如下:
单位: A 、V
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009
本标准由家用空调事业部技术研发中心技术管理室标准化管理提出及归口。
本标准由家用空调事业部电控电器开发部门主要负责起草。
本标准主要起草人：高璋、鲍殿生。
本标准于2009年3月第一次修订，修订人：肖志平。
2009年3月第一次修订，主要修订点如下：
1、对电路原理图进行修订；
2、将R1修改为R6，符合实际电路说明，同时修改CT1/R6/C8器件作用说明；
3、增加对D9的选择说明；
4、按目前实际应用情况修改E6的参数值说明；
5、增加PCB设计注意事项说明。
