软件工程-实验1结构化分析实验
软件工程实验一visio的使用
业务处理。
2.绘制业务流程图
双击图元添加文字，了解绘制业务流程图的方法。
（二）利用Visio绘制数据流图。
1.制作数据流图图元
数据流图4种基本图元（外部项、处理功能、数据流和数据存储）中，外部项 也需要利用“直线”和“正方形”对象组合形成，其他图元类似前面方法绘制。

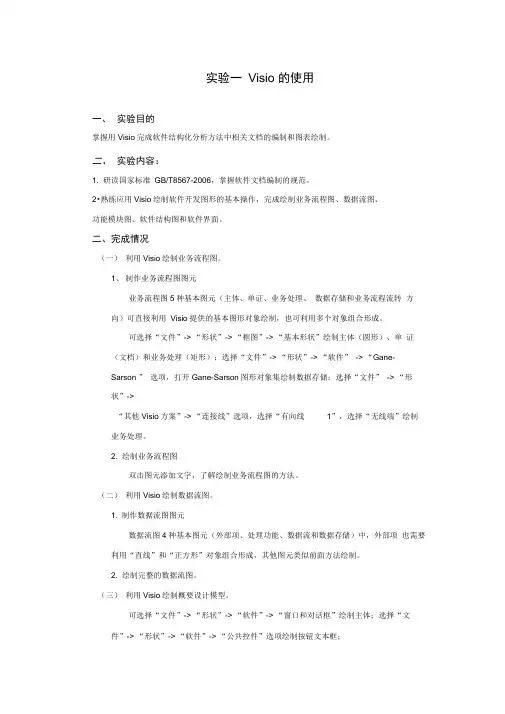

实验一
一、
掌握用Visio完成软件结构化分析方法中相关文档的编制和图表绘制。
二、
1.研读国家标准GB/T8567-2006，掌握软件文档编制的规范。
2•熟练应用Visio绘制软件开发图形的基本操作，完成绘制业务流程图、数据流图、
功能模块图、软件结构图和软件界面。
二、完成情况
（一）利用Visio绘制业务流程图。
1、制作业务流程图图元
业务流程图5种基本图元（主体、单证、业务处理、 数据存储和业务流程流转 方向）可直接利用Visio提供的基本图形对象绘制，也可利用多个对象组合形成。
可选择“文件”->“形状”->“框图”->“基本形状”绘制主体（圆形）、单 证（文档）和业务处理（矩形）；选择“文件”->“形状”->“软件”->“Gane-Sarson” 选项，打开Gane-Sarson图形对象集绘制数据存储；选择“文件”->“形状”io绘制概要设计模型。
可选择“文件”->“形状”->“软件”->“窗口和对话框”绘制主体；选择“文 件”->“形状”->“软件”->“公共控件”选项绘制按钮文本框；
四、
1.车辆业务购置流程
软件工程-Visio的使用
软件工程

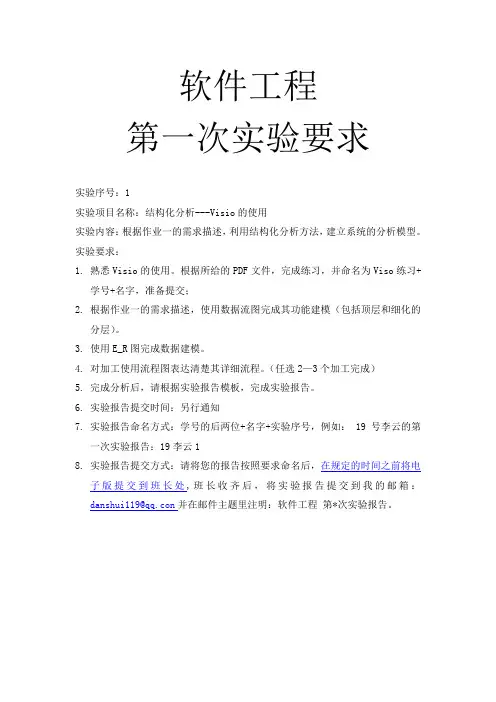

第一次实验要求
实验序号：1
实验项目名称：结构化分析---Visio的使用
实验内容：根据作业一的需求描述，利用结构化分析方法，建立系统的分析模型。
实验要求：
1.熟悉Visio的使用。
根据所给的PDF文件，完成练习，并命名为Viso练习+
学号+名字，准备提交；
2.根据作业一的需求描述，使用数据流图完成其功能建模（包括顶层和细化的
分层）。
3.使用E_R图完成数据建模。
4.对加工使用流程图表达清楚其详细流程。
（任选2—3个加工完成）
5.完成分析后，请根据实验报告模板，完成实验报告。
6.实验报告提交时间：另行通知
7.实验报告命名方式：学号的后两位+名字+实验序号，例如： 19号李云的第
一次实验报告：19李云1
8.实验报告提交方式：请将您的报告按照要求命名后，在规定的时间之前将电
子版提交到班长处,班长收齐后，将实验报告提交到我的邮箱：danshui119@qq.con并在邮件主题里注明：软件工程第*次实验报告。
软件工程实验报告
实验报告（2013-2014 第二学期）课程：软件工程学号：班级：计科201201姓名：实验名称：结构化分析设计方法成绩：一、实验目的1．系统的功能描述、性能描述方法；2．握需求分析工具数据流图、数据字典等；掌握系统需求分析的步骤和方法；3．和学会使用一个结构化的软件分析和设计的软件工程工具：VISIO 2003 简体中文版；4．利用工具软件绘制：DFD，HIPO，PAD，流程图。
二、实验内容软件工程的基本思想是面对复杂的问题，让软件的开发按照工程的概念、原理、技术和方法模式来实施，有计划地按照要求分阶段实现。
针对大型项目开发，为了保证软件产品质量，提高软件开发效率，在进行详细设计、程序设计之前，必须先确定软件总体结构。
软件总体结构设计的方法主要有结构化设计、面向数据结构的设计和面向对象的设计，其中结构化设计方法是应用最广泛的一种，它是建立良好程序结构的方法，提出了衡量模块质量的标准是“高内聚、低耦合”。
另外，结构化设计（structured design，SD）方法是一种面向过程的设计方法或面向数据流的设计方法，它可以与结构化分析（structured analysis，SA）方法、结构化程序设计（structured programming）方法前后呼应，形成了统一、完整的系列化方法。
结构化设计方法以需求分析阶段获得的数据流图为基础，通过一系列映射，把数据流图变换为软件结构图。
三、实验步骤1．从程序中执行visio程序2．学习帮助中的入门教程本教程讲授关于 Microsoft Office Visio 环境：如何创建和共享图表，如何创建形状、模具和模板，如何建立一些常见图表类型。
在每一讲中：播放动画以观看所执行的步骤。
自行按照步骤指导来创建图表。
（1）开始创建图表。
（2）移动形状和调整形状的大小。
（3）添加文本。
（4）连接形状。
设置形状格式。
（5）保存和打印图表。
3．创建自己的流程图，例子如下：（1）画出图书预定系统DFD图。
《软件工程》实验指导书-卓越项目
《软件工程》实验指导书太原理工大学计算机科学与技术学院2013年3月目录第一部分实验教学大纲 (1)第二部分实验说明 (3)实验一软件工程的网上资源与常用的CASE工具 (3)实验二传统软件开发方法的可行性研究 (5)实验三传统软件开发方法的需求分析建模 (6)实验四传统软件开发方法的结构设计 (7)实验五系统测试 (8)实验六面向对象的分析与设计 (9)实验七软件项目管理 (10)附录一实验题目 (11)第一部分实验教学大纲课程名称：软件工程（Software Engineering）课程总学时： 48 学时[理论： 40 学时；实验： 8 学时]课程总学分: 3 学分适用专业和年级：计算机科学与技术、软件工程专业一、实验的目的与任务本实验课程通过完整地实施软件生命周期各阶段的任务，让学生系统地学习到软件开发过程的主要理论、方法、技术、标准和规范，使他们具备基本的软件开发设计能力；通过软件工程中常用CASE工具和软件项目管理的实践，使他们具备运用各种工具完成项目设计和实施的基本技能；通过集体项目开发，培训学生的合作意识和团队精神，培养学生对技术文档的编写能力。
二、实验内容和要求本课程的实验内容包括结构化（生命周期法）的方法学和面向对象的方法学。
通过一个模拟项目，要求学生分别用结构化方法和面向对象的方法完成系统的分析、设计和实现的整个软件开发过程。
此外实验中引入我国国家《计算机开发规范》，以规范技术文档的书写标准，提高实验教学质量。
实验要求学生采用“项目小组”的形式，结合具体的开发项目进行分析、设计。
每个项目小组必须按照《软件工程实验指导书》附录中给定的文档规范标准提供项目文档；具体要求如下：1．班级按项目不进行分组。
2．每个人均为负责人或项目经理，由项目经理召集项目组成员讨论、选定开发项目，所有实验中都要采用同一个实验题目。
项目开发的每项任务要规定该任务的起止日期和时间。
3．每个项目均要进行需求分析，完成需求分析报告，修订并评审需求分析报告，确定系统的需求分析模型。
《软件工程》实验教案
《软件工程》实验教案一、实验目的1. 让学生了解软件工程的基本概念、原则和方法。
2. 培养学生运用软件工程知识分析和解决实际问题的能力。
3. 加深学生对软件开发过程的理解，提高团队协作和沟通能力。
二、实验内容1. 实验一：软件工程概述了解软件工程的定义、目的、历史和发展趋势。
掌握软件开发过程中的基本活动和相关工具。
2. 实验二：需求分析学习需求分析的基本方法，如问卷调查、访谈、观察等。
实践使用需求分析工具，如UseCase图、DFD图等。
3. 实验三：软件设计掌握软件设计的基本原则，如模块化、抽象、封装等。
学习软件设计的方法，如结构化设计、面向对象设计等。
4. 实验四：编码与实现熟悉编程语言的基本语法和编程规范。
5. 实验五：软件测试了解软件测试的目的、方法和过程。
学习使用测试工具进行单元测试、集成测试和系统测试。
三、实验步骤1. 实验一：软件工程概述讲解软件工程的定义、目的、历史和发展趋势。
介绍软件开发过程中的基本活动和相关工具。
2. 实验二：需求分析讲解需求分析的基本方法。
练习使用需求分析工具，如UseCase图、DFD图等。
3. 实验三：软件设计讲解软件设计的基本原则和方法。
练习进行结构化设计和面向对象设计。
4. 实验四：编码与实现讲解编程语言的基本语法和编程规范。
5. 实验五：软件测试讲解软件测试的目的、方法和过程。
练习使用测试工具进行单元测试、集成测试和系统测试。
四、实验要求1. 实验一：软件工程概述2. 实验二：需求分析完成一个简单的需求分析案例，绘制UseCase图和DFD图。
3. 实验三：软件设计完成一个简单的软件设计案例，包括结构化设计和面向对象设计。
4. 实验四：编码与实现5. 实验五：软件测试五、实验评价1. 实验一：软件工程概述评价学生对软件工程基本概念的理解程度。
2. 实验二：需求分析评价学生对需求分析方法的掌握程度。
3. 实验三：软件设计评价学生对软件设计原则和方法的掌握程度。
结构化分析实验报告
淮海工学院计算机工程学院实验报告书课程名：《软件工程》题目：结构化分析实验学号：姓名：一、实验目的与要求通过示例掌握结构化系统分析的方法综合运用DFD,DD,E-R图等工具建立系统的概念数据模型二、实验内容或题目建立餐饮服务管理系统的概念数据模型，画出相关的DFD图、E-R图，规划数据字典，并进行简单的概要设计。
三、实验步骤与源程序1.餐饮服务管理系统1）总体说明餐饮服务管理系统是酒店管理系统的一个部分，主要完成中西餐、咖啡厅、酒吧等顾客消费的消费信息记录、资源分配以及员工的信息管理等工作。
2）系统相关角色系统管理员，员工，部门经理，采购员，顾客，供货商等等3）相关功能说明（1）餐饮收银管理登记管理：客人到来以后进行登记，可以修改或者删除登记信息，客人可以要求合台或者换台。
消费管理：能够录入、修改或者删除客人的消费信息。
订餐管理：订餐信息登记，包括订餐时间、就餐时间、订餐桌数、人数、订餐详情、取消订餐、订餐查询。
主窗体：显示当前桌台、包房的占用情况，显示客人消费状态。
结算管理：客人结账的时候可以分类打折或者全面打折，计算开发票金额，打印账单，结账方式也有多种方式，如现金付款、支票付款、信用卡付款、免费、挂帐等自动统计。
日统计管理：可以对今日收银进行概览，方式多样，如按类别统计、按菜品统计、按帐单统计、按包房统计等等，可显示日销售项目排行榜，可打印销售日报表。
二级库存管理（主要管理酒水饮料的日常库存）：这里主要是指前台的酒水饮料管理，包括入库、入库查询、入库统计，退货、退货查询、退货统计，库存动态，销售查询、销售统计，库存盘点、盘点查询、盘点统计。
菜谱管理：对菜品进行管理，如菜品类别维护、特色菜维护、菜品明细维护、酒水饮料维护，价格维护、套餐维护、菜谱打印、商品单位维护。
各消费类别和消费项目可任意增加、修改与删除，按照自己业务情况任意设置。
（2）采购库存管理该库存管理系统是后勤部门对所有资源的管理。
软件工程实验——软件需求分析
（4）提高了解决问题的能力：在实验过程中，我遇到了一些问题和困难，通过思考和探索，我学会了如何解决这些问题。通过不断解决问题和总结经验，我提高了自己的解决问题的能力。
注意事项：
（1）调研和需求分析是关键。在实验初期，需要深入相关单位进行调研，了解计算机销售业务的流程和需求，与用户进行交流，了解用户对系统的期望和需求。同时，需要收集并整理相关的资料，对需进行进一步的分析和整理。
（2）数据流图和数据字典是进行需求分析的重要工具。在绘制数据流图时，需要分清系统的边界和内部结构，将系统划分为多个子系统或模块。在定义数据字典时，需要对每个条目进行详细的描述和定义，确保数据的准确性和完整性。
（3）细心、耐心和责任心是必备的素质：软件需求分析是一项复杂而繁琐的工作，需要细心、耐心和责任心。在绘制数据流图、定义数据字典、绘制类图和描述用例时，需要仔细思考和分析，不能出现错误或遗漏。同时还需要对工作负责到底，及时解决问题和总结经验。
（4）良好的沟通和协作能力是成功的保障：软件需求分析是一项团队合作的工作，需要与团队成员和其他相关人员密切合作和沟通。良好的沟通和协作能力能够提高工作效率和质量，同时也能避免出现偏差和错误。在沟通过程中要清晰明确地表达自己的想法和建议，同时也要尊重他人的意见和建议。
（2）数据流图和数据字典定义不够准确。数据流图和数据字典是进行需求分析的重要工具，如果定义不够准确，可能会影响后续的系统设计和开发。因此，在定义数据流图和数据字典时，需要仔细考虑每个条目的准确性和完整性，确保数据的准确性和完整性。
（3）软件需求规格说明（SRS）撰写不够规范。SRS是实验的最后一步，如果撰写不够规范，可能会影响其他人对系统的理解。因此，在撰写SRS时，需要遵循一定的规范和标准，确保SRS的清晰度和可读性。
《软件工程》实验指导书
《软件工程》实验指导书计算机学院2017年2月软件工程实验指导前言软件工程实验是为计算机相关专业本科《软件工程》课程配套设置的，是《软件工程》课程讲授中一个重要的、不可或缺的实践环节。
其目的是使学生能够针对具体软件工程项目，全面掌握软件工程管理、软件需求分析、软件初步设计、软件详细设计、软件测试等阶段的方法和技术，通过该课程设计使学生进一步理解和掌握软件开发模型、软件生命周期、软件过程等理论在软件项目开发过程中的意义和作用，培养学生按照软件工程的原理、方法、技术、标准和规范，进行软件开发的能力，培养学生的合作意识和团队精神，培养学生对技术文档的编写能力，从而使学生提高软件工程的综合能力，提高软件项目的管理能力。
按该课程的特点，实验内容包括软件开发的两大方法学的专题训练，即结构化（生命周期学）的方法学和面向对象的方法学，通过对一个简单项目，要求学生利用结构化软件开发技术或面向对象的软件开发技术完成对该项目的开发。
因此设置五个实验项目，从项目发的准备工作，系统分析过程，系统设计过程，软件测试到系统实施，覆盖软件开发的整个过程，此外又引入我国国家《计算机开发规范》，以规范技术文档的书写标准，提高实验教学质量。
通过实验训练，达到如下目的：使学生进一步了解和掌握软件工程原理，提高对实际项目的分析和设计能力，通过实验课程，熟悉和基本掌握软件工程方法学、软件开发的过程，文档资料的编写格式及规范，全面领会和贯通所学习的理论知识，从而培养学生综合运用所学课程知识，分析解决问题的能力，培养学生理论联系实际作风，实事求是，严肃认真的科学态度和良好的工作作风，为今后从事科学研究工作打下基础。
实验要求软件工程实验具体要求如下：每个项目小组必须按照《软件工程实验指导书》附录中给定的文档规范标准提供项目文档；题目自定或采用附录二中的题目；软件开发的方法自定（结构化或面向对象的方法学）。
实验一用Visio进行功能分析和建模1. 实验目的掌握结构化分析的方法。
软件工程实践报告(5个)
软件工程实践实验报告姓名：学号：班级：计算机科学与技术实验一软件需求分析1软件需求分析任务分析 ATM自动提款机系统。
ATM自动取款机是由计算机控制的持卡人自我服务型的金融专用设备。
ATM是英文Automatic Teller Machine的缩写。
在ATM自动取款机上可以进行账户查询、修改密码和转账的业务。
作为自助式金融服务终端，除了提供金融业务功能之外，ATM自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
ATM自动取款机系统向用户提供一个方便、简单、及时、随时随地可以随心所欲存取款的互联的现代计算机化的网络系统。
可以大大减少工作人员，节约人力资源的开销，同时由于手续程序减少也可以减轻业务员的工作负担，有效地提高了整体的工作效率和精确度。
减少了用户办理业务的等待时间；用户可以随时随地可以随心所欲存取款，并且操作简单易懂。
我们所需要的是建立一个与后台用户数据信息数据库绑定的集查询，存款，取款，转账等功能为一体的ATM自助服务系统。
实验目的学习图形工具软件VISIO，掌握结构化需求分析方法，熟练绘制数据流图；学习快速原型工具的使用。
基本要求（1）针对银行ATM系统进行需求分析工作，了解银行ATM系统的功能、流程；（2）安装VISIO2003以上版本软件，熟练应用Visio绘制DFD图，绘制银行ATM系统数据流图，完成系统的软件逻辑模型；（3）安装Axure RP Pro 或者Balsamiq Mockups快速原型软件，学习绘制软件原型，完成银行ATM系统的软件原型。
2 ATM自动柜员机业务系统需求分析需求分析：由于科技发展迅速，几乎所有的银行都配备了简易的人工操作的ATM自动取款机。
人们可以随时随地进行交易，不再受银行的服务时间的约束，取款也很方便快捷，可以减少排队等待时间。
ATM机系统的主要功能：1.取款2.存款3修改密码4..凭条打印5.转账6. 余额查询7.交易明细查询。
⒈取款持卡人在ATM机上提取现金。
软件工程结构化分析实验
软件工程结构化分析实验软件工程是一门综合性学科，其核心是通过结构化分析与设计来构建高质量的软件系统。
在软件工程课程中，结构化分析实验是一项重要的实践环节，旨在让学生通过实际操作来理解和应用结构化分析的概念和方法。
本文将对软件工程结构化分析实验进行详细介绍。
结构化分析是软件工程中的一种需求分析方法，其目标是将系统需求转化为一个有层次结构的设计模型。
在结构化分析实验中，学生通常会以小组形式进行合作，通过使用工具和技术来完成实验任务。
以下是一个常见的结构化分析实验流程：1.需求分析：在实验开始时，学生需要与教师和小组成员讨论并确定一个具体的需求案例。
一旦确定了需求案例，学生需要对其进行详细分析，包括确定系统功能、定义用户需求和约束条件等。
2.数据流图绘制：学生需要绘制出系统的数据流图模型。
数据流图是结构化分析中的一种图形化表示方法，用于描述系统中的数据流和处理过程。
通过绘制数据流图，学生可以更清晰地理解系统中的各个组成部分之间的关系。
3.数据字典编写：学生需要编写数据字典，用于描述数据流图中的各个数据元素。
数据字典包括每个数据元素的名称、数据类型、数据长度等详细信息。
编写数据字典有助于学生更好地理解系统中的数据流和数据处理过程。
4.逻辑模型设计：学生需要将数据流图转化为一个更具体的逻辑模型。
逻辑模型是结构化分析中的一种设计方法，用于描述系统中的数据结构和处理过程。
学生需要使用数据流图中的数据流和处理过程来创建逻辑模型，以实现对系统的详细设计。
5.验证和调整：在完成逻辑模型设计后，学生需要对其进行验证和调整。
他们可以通过模拟测试、检查数据字典和数据流图等方法来验证设计的正确性，并根据实际测试结果进行相应的调整和修改。
通过以上步骤，学生可以完成一个完整的结构化分析实验。
在这个过程中，他们不仅学会了如何使用结构化分析的方法和工具，更锻炼了团队合作和问题解决能力。
结构化分析实验的目的是教会学生如何应用结构化分析的概念和原理来进行软件需求分析和设计。
软件工程实验(四个实验)
武汉轻工大学软件工程实验报告院系：数学和计算机学院班级：软件工程1504姓名：赵佳璐学号：1508100065实验一结构化分析实验1实验目的：通过此实验了解结构化分析的特点和步骤，以及结构化分析所采用的基本图形工具。
2.实验内容：假设你在一所职业高中工作，负责该校信息系统的建设和维护。
财务科长请你研究用学校拥有的pc机生成工资明细表和各种财务报表的可能性。
3.实验要求：1．问题定义：请在这个阶段描述你需要解决的问题。
包括用户面临的问题和预期的项目规模。
最后生成一份问题定义报告书。
2．可行性研究：在这个阶段产生处理工资事务的大致过程，画出高层逻辑模型，并且画出相应的数据流图，建立数据字典。
3．对此系统进行成本效益分析。
4.实验步骤：4.1问题定义报告书1.项目名称：工资支付2.问题描述：该校一直由会计人工计算工资并编制财务报表，随着学校规模扩大工作量也越来越大。
目前每个月都需要两名会计紧张工作半个月才能完成，不仅效率低而且成本高。
今后学校规模将进一步扩大，人工计算工资的成本还会进一步提高。
3.项目目标：1)研究开发费用较低的新工资支付系统的可能性。
4项目规模：1)开发成本应该不超过7.2万元5.初步设想：1)用学校自己的计算机系统生成工资明细表和财务报表6.可行性研究：为了更全面地研究工资支付项目的可能性，建议进行大约历时两周的可行性研究。
这个研究的成本不超过4000元。
4.2可行性研究：1.处理工资事务的大致过程：1)每月月末教师把他们当月实际授课时数登记在课时表上，由各系汇总后交给财务科，职工把他们当月完成承包任务的情况登记在任务表上，汇总后交给财务科。
2)两名会计根据这些原始数据计算每名教职工的工资，编制工资表、工资明细表和财务报表。
然后，把记有每名教职工工资总额的工资表报送银行。
3)由银行把钱打到每名教职工的工资存折上，同时把工资明细表发给每名教职工。
2高层逻辑模型：3.数据流图：4.数据字典：1)名字：授课情况登记表别名：描述：记录每个教师的当月完成的课时及任务。
《软件工程导论》实验报告
软件工程导论实验报告学院：班级姓名学号、2012年5月5日实验一：：项目计划、分析和设计[ 实验日期] 2012年4月14日[ 实验目的]初步了解结构化分析、设计方法的原理、步骤以及各阶段的文档，练习撰写简要的需求文档、设计文档。
[ 实验内容]根据周围的实际应用需求，自选一个小型的C语言应用项目，依据项目可行性研究的结果，进行需求分析和设计，编写简要的需求文档、设计文档。
[ 实验原理和步骤]当前的建模方法主要有传统的结构化分析、设计方法（SA/D）和面向对象分析、设计方法（OOA/D）两种，以下只对SA/D进行说明。
分析阶段：结构化分析（SA）是一种建模技术，它通过一定方法帮助开发人员定义系统需要什么功能，系统需要存储和使用哪些数据，以及为完成这些功能，系统需要什么样的输入和输出以及如何把这些功能结合在一起来完成任务。
结构化分析方法的实质是采用一组分层数据流图及相应的数据字典作为系统的模型，从总体来看是一种强烈依赖数据流图的自顶向下的建模方法。
由事件列表、数据流图、实体关系图、数据流定义、数据字典、结构化英语、状态转换图等最终构成系统的分析模型。
设计阶段：分总体设计和详细设计两阶段。
总体设计阶段的任务主要是确定系统由哪些模块组成，以及这些模块之间的相互关系；详细设计阶段的任务主要是设计每个模块的处理过程。
总体设计又称为概要设计或初步设计，它的基本目的就是回答‚概括地说，系统应该如何实现?‛这个问题。
总体设计通常由系统设计和结构设计两个阶段组成。
系统设计阶段确定一个合理的、具体的实现方案；结构设计阶段确定软件的结构，即确定系统由哪些模块组成，以及这些模块之间的相互关系。
【方案+体系结构】常用的结构化设计（SD）方法有面向数据流分析（DFA）的设计方法和面向数据的设计方法【如Jackson方法（JSD）和逻辑构造程序方法（LCP）（一般用于详细设计）】。
DFA方法以数据流图为基础，它定义了把DFD（变换型数据流，事务型数据流及混合型）变换成软件结构图（SC）的不同映射方法。
(上课)软件工程实验一
实验指导书课程名称软件工程导论学院信息工程学院班级学号姓名2018年 2 月 24 日实验原理：系统流程图是描绘物理系统的传统工具。
是用图形符号以黑盒子形式描绘系统里面的每个部件（程序、文件、数据库、表格、人工过程等等）。
表达的是信息在系统各部件之间流动的情况，而不是对信息进行加工处理的控制过程。
系统业务流程图的符号：基本符号系统符号2．选择流程图中的基本流程图模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理系统流程图：总务办公管理系统流程图：火车票预订系统流程图：数据流图的符号：1．运行Microsoft Office Visio 20102．选择“软件和数据库”中的“数据流模型图”模板3．用鼠标选拉图标进行绘图二、实验结果：工资管理数据流图：总务办公管理系统流程图：火车票预订系统流程图：工资支付系统的功能结构图一、操作步骤：1．运行Microsoft Office Visio 20102．选择“流程图”中的“基本流程图”模板3．用鼠标选拉图标进行绘图根据数据流图和数据字典，绘制工资管理系统的数据库模型图：工资支付系统的数据库模型图一、操作步骤：1. 运行Microsoft Office Visio 20102. 选择“软件和数据库”中的“数据库模型图”模板3. 用鼠标选拉图标进行绘图（1）绘制实体（表）输入表名输入字段名和数据类型选择主键（2）绘制关系选择外键二、实验结果：1、总务办公管理系统（1）功能结构图：（2）数据库模型图（3）实体表（4）关系2、火车票预订系统（一）功能结构图：（二）数据库模型图（三）实体表（四）关系实验过程与结果：一、操作步骤：1．运行Microsoft Office Visio 20102．选择“软件和数据库”中的“UML模型图”模板3．鼠标点击选择“UML用例”，展开UML用例图的图标4．用鼠标选拉图标进行绘图5．描述用例用例名称验证用户身份用例编号简要说明验证用户所输入的“用户名“和“密码“是否有效参与者图书管理员、系统管理员、图书借阅员、图书借阅者当前状态等待审查使用频率较高前置条件已输入有效的“用户名“和“密码“后置条件登录进入系统基本操作流到“用户信息“数据表中检索是否存在相应的“用户名“和“密码“备选操作流如果“用户名“和“密码“有误，显示提示信息。
实验一软件工程需求分析
教学辅导——需求分析一、需求分析的任务需求分析是软件定义时期的最后一个阶段，它的基本任务是准确地回答“系统必须做什么?"这个问题.需求分析所要做的工作是深入描述软件的功能和性能，确定软件设计的限制和软件同其它系统元素的接口细节，定义软件的其它有效性需求。
通常软件开发项目是要实现目标系统的物理模型，即确定待开发软件系统的系统元素,并将功能和数据结构分配到这些系统元素中.它是软件实现的基础.需求分析的任务不是确定系统如何完成它的工作，而是确定系统必须完成哪些工作，也就是对目标系统提出完整、准确、清晰、具体的要求.在这个阶段结束时交出的文档中应该包括详细的数据流图（DFD），数据字典（DD)和一组简明的算法描述。
需求分析阶段的任务包括下述几方面。
1．确定对系统的综合需求2．分析系统的数据需求分析系统的数据需求是由系统的信息流归纳抽象出数据元素组成、数据的逻辑关系、数据字典格式和数据模型。
并以输入/处理/输出（IPO）的结构方式表示。
因此,必须分析系统的数据需求，这是软件需求分析的一个重要任务。
3．导出系统的逻辑模型就是在理解当前系统“怎样做”的基础上，抽取其“做什么"的本质.4．修正系统开发计划5．开发原型系统二、需求分析的步骤结构化分析方法（简称SA方法）就是面向数据流自顶向下逐步求精进行需求分析的方法.需求分析的步骤如下。
1．调查研究2．分析与综合应注意下述两条原则：第一,在分层细化时必须保持信息连续性,也就是说细化前后对应功能的输入／输出数据必须相同；第二，当进一步细化将涉及如何具体地实现一个功能时,也就是当把一个功能进一步分解成子功能后，并将考虑为了完成这些子功能而写出其程序代码时，就不应该再分解了。
3．书写文档在这个阶段应该完成下述四种文档资料:（1)系统规格说明。
（2）数据要求。
（3)用户系统描述。
(4）修正的开发计划。
4．需求分析评审三、需求分析的原则1．必须能够表达和理解问题的数据域和功能域2．按自顶向下、逐层分解问题3．要给出系统的逻辑视图和物理视图四、需求分析方法大多数的需求分析方法是由数据驱动的，数据域具有三种属性：数据流、数据内容和数据结构。
实验1需求分析
信息与软件工程学院
实验目的
1
理解需求诱 导的过程
2
掌握面向对 象的需求分 析模型
3
掌握面向过 程的需求分 析模型
2
实验内容
1. 由组长组织该组成员展开需求讨论，以文字形式将项目需 求以场景的形式分段描述出来
2. 采用面向对象需求分析方法对项目进行需求分析，建立： ① 用例图 ② 写出所有用例规约 ③ 确定系统中主要的类，并建立类图
3. 采用结构化需求分析方法对项目进行需求分析，绘制分层 数据流图和实体关系图
3
实验报告
1. 实验报告
① 标准实验报告一：实验内容1采用文字形式，实验内容 2和3采用文字结合图形的形式。
② 软件需求规格说明书：附在标准实验报告后面
2. 附录：源代码或附加模型 3. 实验平时成绩
– 组长给出组员贡献比例（百分制）+实验考勤+课堂表现
具体讨论结果如下： 主要的功能： 首先，针对用户的需求，最主要是完成借阅功能，再在此基础上添加一些细节 的东西，主要包括以下操作：用户帐号的登陆，退出，冻结 ，图书查询和预约， 罚款查询，借阅查询等功能。 然后，针对管理员，最主要是信息和功能维护，大概有以下这些操作：图书信 息的添加，删除，维护。用户信息的维护。当数据库出现异常时管理员能够读取 异常的借阅信息和罚款信息并对其进行修改，更正。 性能需求： 借阅过程方便，图书信息详尽，图书预约快捷，提交罚款支持在线支付，总之 整个系统对用户友好，没有过多的复杂操作，尽量傻瓜化。
5
用例规约范例。过程描述中的章节号标明每一个可能的活动。 例如，4代表“用户可单选或多选书本，并确认借阅。计算机 显示确认借阅图书清单”这个活动，
《软件工程》实验指导书(实验一)
实验1软件工程概念与相关工具1.1 软件工程的计算环境（实验估计时间：90 分钟）1.1.1 背景知识软件工程学主要研究如何以较少的代价获得高质量的软件，而要达到这个目的，就必须研究软件开发方法和软件开发工具。
软件开发方法就是开发软件的规范化方法。
软件工具是指能支持软件生存周期中某一阶段（如系统定义、需求分析、设计、编码、测试或维护等）的需要而使用的软件系统；软件开发环境则是面向软件整个生存周期，为支持各个阶段的需要，在基本硬件和宿主软件的基础上使用的一组软件系统。
软件工具和软件开发环境都是软件工程的重要支柱，对于提高软件生产率，改进软件质量，以及适应计算机技术的迅速发展有着越来越大的作用。
从20世纪70年代末开始，专家们就致力于软件开发自动化工具的研究，并逐步形成了应用于软件过程的集成的项目支撑环境（Integrated Project Support Environment）和计算机辅助软件工程（CASE，Computer-Aided Software Engineering）工具。
在此基础上建立集成式软件开发环境，全面支持软件开发过程，以期实现软件设计过程的自动化或半自动化。
1.1.2 实验目的1）理解软件工程的基本概念，熟悉软件、软件生存周期、软件生存周期过程和软件生存周期各阶段的定义和内容。
2）通过Internet 搜索与浏览，了解网络环境中主流的软件工程技术网站，掌握通过专业网站不断丰富软件工程最新知识的学习方法，尝试通过专业网站的辅助与支持来开展软件工程应用实践。
1.1.3 工具/准备工作在开始本实验之前，请预习教科书第一章的相关内容。
需要准备一台带有浏览器、能够访问因特网的计算机。
1.1.4 实验内容与步骤1）请查阅有关资料，给“软件”下一个权威性的定义：软件（中国大陆及香港用语，台湾作软体，英文：Software）是一系列按照特定顺序组织的计算机数据和指令的集合。
一般来讲软件被划分为编程语言、系统软件、应用软件和介于这两者之间的中间件。
软件工程实验报告
软件工程实验报告软件工程实验报告班级学号姓名指导老师目录实验一结构化需求分析 ..................................................................... . (1)实验二结构化软件设计...................................................................... .. (4)实验三面向对象的软件分析 (7)实验四软件编码与测试...................................................................... .. (11)目录实验一结构化需求分析一(实验目的(1)掌握数据流的分析技术(2)掌握软件需求分析的过程和方法。
(3)熟悉项目开发计划和需求规格说明书的制定方法。
二(实验题目目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还会延误抢救时机。
某医院打算开发一个以计算机为中心的患者监护系统。
医院对患者监护系统的基本要求是随时接收每个病人的生理信号(脉搏、体温、血压、心电图等)，定时记录病人情况以形成患者日志。
当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息，此外，护士在需要时还可以要求系统打印出某个指定病人的病情报告。
三(实验内容和要求(1)用结构化数据流分析技术进行软件系统需求分析，得出系统的数据流图和数据字典。
(2)正确运用图表工具进行表示。
四(需求规格说明书1患者监护系统需求规格说明书1.项目背景:开发软件名称:患者监护系统。
用户:某医院。
项目与其他软件，系统的关系:本项目采用客户机/服务器原理，客户端的程序是建立在Windows NT 系统上以Microsoft Visual C#为开发软件的应用程序，服务器端采用Linux 为操作系统的工作站，是采用MySQL 5的为开发软件的数据库服务程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淮海工学院计算机工程院实验报告书
课程名：《软件工程》
题目：实验1结构化分析实验
学号：2014140093
班级：Z计121
姓名：薛慧君
实验1结构化分析实验
实验目的和要求
1、通过实验，加深理解传统软件工程方法；
2、通过实验，掌握结构化软件工程分析与建模方法；
3、掌握数据流图、数据字典的创建方法，建立软件功能模型；
4、通过实验，初步掌握需求分析文档的编写方法。
实验环境
硬件环境：配置性能较好的台式计算机每人1台，并具备网络环境
软件环境：Micresoft Visio
实验学时
2学时，必做实验
实验题目
机票预定系统
1．系统简介
航空公司为给旅客乘机提供方便，需要开发一个机票预定系统。
各个旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码（护照号码）、旅行时间、旅行始发地和目的地，航班舱位要求等）输入到系统中，系统为旅客安排航班。
当旅客交付了预订金后，系统打印出取票通知和帐单给旅客，旅客在飞机起飞前一天凭取票通知和帐单交款取票，系统核对无误即打印出机票给旅客。
此外航空公司为随时掌握各个航班飞机的乘载情况，需要定期进行查询统计，以便适当调整。
2．技术要求和限制条件
（1）在分析系统功能时要考虑有关证件的合法性验证（如身份证、取票通知和交款发票）等。
（2）对于本系统还应补充一下功能：
1．旅客延误了取票时间的处理
2．航班取消后的处理
3．旅客临时更改航班的处理
（3）系统的外部输入项至少包括：旅客、旅行社和航空公司。
实验过程与实验结果
数据流图
顶层数据流图：
0层数据流图：
1层数据流图：
数据字典
(1) 旅客信息
(2) 订票旅客清单
(3) 订票信息
(4) 航班机票信息
(5) 取票通知
(6) 售出机票信息
(7) 取票通知
实验体会
通过本次实验我掌握了：
（1）数据流图（DFD）是一种图形化技术，它描述信息流和数据从输入移动到过程中所经的变换。
（2）数据流图有四种基本符号：正方形（表示数据源的源点或终点）、圆角矩形（代表变换数据的处理）、开口矩形（代表数据存储）和箭头（表示数据流）。
其中符号不同代表的内容也不同，所以在使用的时要特别注意符号的使用。
画数据流的基本目的就是利用它作为交流信息的工具，所以在分析时要把对现有系统的认识和目标系统的设想用数据流图描绘出来，以便供人审查。
（3）数据字典是关于数据的信息的集合，也就是对数据流图中包含的所有元素的定义的集合。
