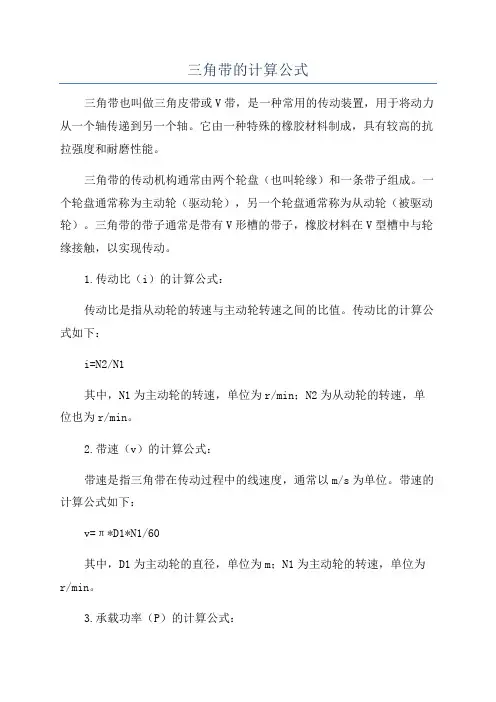

三角带的计算公式三角带也叫做三角皮带或V带，是一种常用的传动装置，用于将动力从一个轴传递到另一个轴。
它由一种特殊的橡胶材料制成，具有较高的抗拉强度和耐磨性能。
三角带的传动机构通常由两个轮盘（也叫轮缘）和一条带子组成。
一个轮盘通常称为主动轮（驱动轮），另一个轮盘通常称为从动轮（被驱动轮）。
三角带的带子通常是带有V形槽的带子，橡胶材料在V型槽中与轮缘接触，以实现传动。
1.传动比（i）的计算公式：传动比是指从动轮的转速与主动轮转速之间的比值。
传动比的计算公式如下：i=N2/N1其中，N1为主动轮的转速，单位为r/min；N2为从动轮的转速，单位也为r/min。
2.带速（v）的计算公式：带速是指三角带在传动过程中的线速度，通常以m/s为单位。
带速的计算公式如下：v=π*D1*N1/60其中，D1为主动轮的直径，单位为m；N1为主动轮的转速，单位为r/min。
3.承载功率（P）的计算公式：承载功率是指三角带传动时能够传递的功率，通常以W为单位。
承载功率的计算公式如下：P=(T1-T2)*N1/1000其中，T1为主动轮的扭矩，单位为N·m；T2为从动轮的扭矩，单位也为N·m；N1为主动轮的转速，单位为r/min。
4.力矩计算公式：力矩是指作用在轴上的力乘以力臂的乘积。
T=F*r其中，T为力矩，单位为N·m；F为作用在轴上的力，单位为N；r 为力臂，单位为m。
以上四个公式是三角带计算中最常用的公式，可以用来计算三角带传动过程中的各个参数。
另外，还有一些其他的公式用于计算三角带传动中的轮缘直径、带长和带张力等参数，但在此不一一列举了。
需要注意的是，以上公式中的单位需要保持一致。
在使用这些公式进行计算时，通常需要先确定主动轮和从动轮的参数，例如转速、直径、扭矩等。
然后根据公式进行计算，最后得到所需的传动参数。
为了准确性，还应考虑到三角带的损耗、摩擦系数等因素。
总之，三角带的计算公式可以帮助我们准确计算三角带传动过程中的各个参数，以便选择合适的三角带和合理设计传动装置。
皮带传动
皮带传动一、皮带传动的具体要求1、三角皮带线速度不宜超过25米／秒，平皮带线速度一般为10～20米／秒，特殊情况下可以降低。
皮带线速度可按下式计算：V=πDn／60×1000（米／秒）式中V——皮带线速度，（米／秒）D——皮带轮直径，（mm）n——皮带轮转速，（r/min）2、平皮带每秒钟经过小皮带轮的次数C不宜超过3～5次，三角皮带不宜超过20次。
C=V/L（次／秒）式中L——皮带长度（m）3、小三角皮带轮包角不应小于120°（平皮带150°），否则应减小两皮带轮的直径差值，或增大中心距离，或加装压带轮。
4、小皮带轮直径不能太小，以免皮带弯曲过度，缩短使用寿命。
对于平皮带传动，小皮带轮直径一般要大于夹布胶带厚度的25～30倍。
小平皮带轮最小直径D最小可用下式计算：D最小=C³√N／n1（mm）式中C——计算系数，C=1150～1400N——传动功率（kw）n1——皮带轮转数（r/min）对三角皮带传动，小三角皮带轮直径不能小于下列数值，否则包角不够，皮带容易打滑和损坏。
5、平皮带轮中心距要大于两轮直径和的两倍；三角皮带轮中心距要大于两轮直径和之半，但也不应超过两轮直径和的两倍。
6、皮带长度L可按下式计算：L=2A＋π／2（D1＋D2）＋（D2－D1）²／4A【mm（开口传动）】式中A——两皮带轮的中心距（mm）D2、D1——大、小皮带轮直径（mm）7、皮带初拉紧力，以每平方厘米皮带断面积用16～18kg左右的力拉紧较为合适。
二、皮带型号及根数的选择1、对平皮带传动可按传动用的功率及皮带线速度求出皮带断面积。
F=P／K（cm²）式中 F——皮带断面积（cm²）P——皮带工作拉力（kg） P=102×N／V式中 N——电动机功率（kw）V——皮带线速度（m／s）K——实际有效应力，kg／cm²；对于橡胶皮带，K值可在10～25kg／cm²范围内选取；在线速度大、负荷冲击大、起动负荷大、连续工作间长和包角小的情况下，可选用较小的值；反之可选较大值。
三角皮带长度计算
三角皮带长度计算
三角皮带是一种常用的传动装置，广泛应用于机械设备中。
计算三角皮带长度是为了准确安装和调整皮带传动装置。
三角皮带的长度计算主要有两种方法，一种是通过计算公式计算，另一种是通过测量实际长度计算。
计算公式方法：
三角皮带的长度计算公式为：L=(π/2)×(D1+D2)+2C+(D2-D1)²/4C 其中，L表示皮带长度，D1和D2表示两个相邻皮带轮的直径，C表示两个相邻皮带轮的中心距离。
测量实际长度方法：
1.使用一根测量带或软尺测量三角皮带在位于皮带轮外部上的一侧的长度（例如皮带的凸起部分）。
2.将测量带或软尺沿着皮带的路径延展至结束点，并记录测量结果。
3.重复以上步骤2，将测量带或软尺沿着皮带的路径延展至起始点，并记录测量结果。
4.将两次测量结果相加，即为三角皮带的实际长度。
在实际应用中，根据具体情况选择计算公式或测量实际长度方法进行计算。
需要注意的是，三角皮带的长度计算并不完全准确，因为皮带会因为使用工作条件、松紧程度等多种因素而产生伸长或收缩。
因此，计算结果只能作为参考，实际安装过程中需要根据实际情况进行微调。
此外，还需注意三角皮带的正确安装方法，通常应保持皮带与皮带轮之间的弯曲半径充足，松紧适度。
总结起来，三角皮带长度的计算方法主要有计算公式和测量实际长度两种。
在实际应用中，根据具体情况选择合适的方法，并注意计算结果的准确性，确保三角皮带的安装和调整的准确性。
三角带的型号及规格

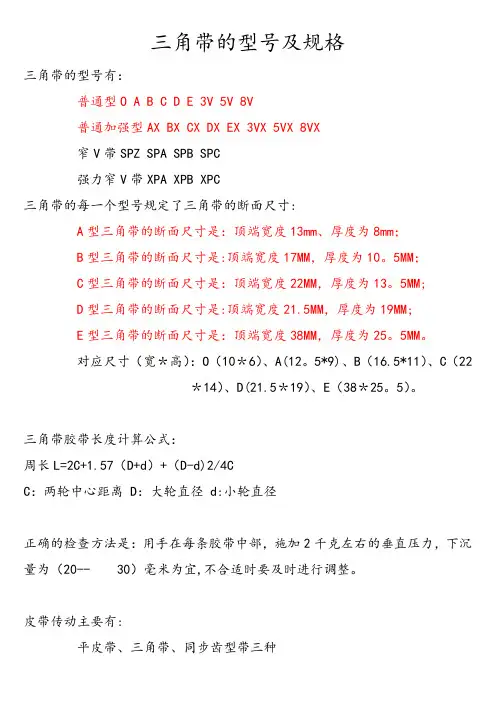

三角带的型号及规格三角带的型号有：普通型O A B C D E 3V 5V 8V普通加强型AX BX CX DX EX 3VX 5VX 8VX窄V带SPZ SPA SPB SPC强力窄V带XPA XPB XPC三角带的每一个型号规定了三角带的断面尺寸:A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是:顶端宽度17MM，厚度为10。
5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13。
5MM;D型三角带的断面尺寸是:顶端宽度21.5MM，厚度为19MM;E型三角带的断面尺寸是：顶端宽度38MM，厚度为25。
5MM。
对应尺寸（宽＊高）：O（10＊6）、A(12。
5*9)、B（16.5*11）、C（22＊14）、D(21.5＊19）、E（38＊25。
5）。
三角带胶带长度计算公式：周长L=2C+1.57（D+d）+（D-d)2/4CC：两轮中心距离 D：大轮直径 d:小轮直径正确的检查方法是：用手在每条胶带中部，施加2千克左右的垂直压力，下沉量为（20-- 30）毫米为宜,不合适时要及时进行调整。
皮带传动主要有:平皮带、三角带、同步齿型带三种例如：国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定.皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度;在71mm~90mm时为36度，〉90mm时为38度; A型皮带轮在带轮直径范围在71mm~100mm时为34度,100mm～125mm时为36度;〉125mm时为38度； B型皮带轮在带轮直径范围在 125mm～160mm时为34度；160mm~200mm时为36度，〉200mm时为38度； C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度,>315mm时为38度;D型皮带轮在带轮直径范围在 355mm~450mm时为36度,〉450mm时为38度；E型500mm～630mm时为36度，〉630mm时为38度。
三角带尺寸与长度
（一）* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * 长度 (内长)= La(外长)-50mm* 角度: 40°*长度(内长)= Lp(节园长)-36mm型号长度型号长度型号长度型号长度A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽:17mm* 最小轮径: 125mm* 高度: 11mm *长度i(内长)= La(外长)-69mm* 角度: 40°*长度(内长)= Lp(节园长)-43mm型号长度型号长度mm型号长度mm型号长度 mmB23 584 B52 1321 B89 2261 B1333530 5* 顶宽:22mm* 最小轮径: 120mm* 高度:14mm*长度(内长)= La(外长)-88mm* 角度: 40°*长度(内长)= Lp(节园长)-56mm型号长度mm 型号长度 mm 型号长度imm型号长度mmC38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽:32mm* 最小轮径: 355mm* 高度: 19mm *长度(内长)= La(外长)-119mm* 角度: 40°*长度(内长)= Lp(节园长)-79mm型号长度mm 型号长度mm型号长度mm型号长度mmD112 2845 D1453683 D2205588D2987569D120 3048 D1523861 D2305842D307620D122 3099 D1584013 D2486299D3037696D126 3200 D1734394 D250635D3147976D134 3404 D1744420 D2646706D3428687D136 3454 D184572 D2656731D3559017D138 3505 D1834648 D2706858D3589093D141 3581 D205080 D2807112D369144皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm171140ºLi Li+69mm C221440ºLi Li+88mm322040ºLi Li+119mm 详细尺寸10840ºLp (节圆长)Lp+13mm131040ºLp Lp+18mm171340ºLp Lp+20mm221840ºLp Lp+30mm 详细尺寸9.7840ºLa (外周长)161440ºLa252340ºLa详细尺寸。
三角带长度计算公式
三角带长度计算公式三角带是一种在机械传动中常用的部件，要想准确地选择合适长度的三角带，那就得掌握三角带长度的计算公式。
先来说说三角带的基本结构。
三角带就像是一个扁平的梯形，有顶宽、高度、节宽等等这些尺寸。
而我们计算三角带长度，主要就是根据它的这些尺寸以及安装的轮径来确定。
三角带长度的计算公式是这样的：L = 2C + 1.57(D1 + D2) + (D2 -D1)² / 4C 。
这里的 L 表示三角带的长度，C 表示两轮之间的中心距，D1 和 D2 分别表示两个带轮的直径。
我给您讲个我亲身经历的事儿吧。
有一次，我在一个小型工厂帮忙维修机器。
那台机器的三角带断了，需要更换新的。
可当时仓库里没有合适长度的三角带，只能现买。
但问题来了，不知道该买多长的呀！我就拿出尺子量了量两个带轮的直径和它们之间的中心距，然后按照这个公式算了起来。
当时周围的工人们都围在旁边看着，还七嘴八舌地议论着。
有的说：“这能算准吗？别到时候买错了又耽误事儿。
”我心里其实也有点打鼓，但还是认真地算着。
算出来结果后，赶紧去买了回来。
安装上一试，嘿！刚刚好，机器顺利运转起来了。
那些工人都对我竖起了大拇指，那一刻，我心里那叫一个美。
再回到这个公式，咱们来仔细说说每个部分。
2C 这部分很好理解，就是两个中心距的长度。
1.57(D1 + D2) 这一项呢，其实是考虑了带轮的周长对三角带长度的影响。
而后面的 (D2 - D1)² / 4C 则是一个修正项，用于更精确地计算三角带的长度。
在实际应用中，一定要注意测量数据的准确性。
比如说测量带轮直径的时候，要量最宽的地方，而且要多量几次取平均值，这样才能减小误差。
还有中心距的测量，也要保证尺子是水平的，不然算出来的长度可就不准啦。
另外，不同型号的三角带，它的尺寸可能会有所不同。
所以在计算之前，一定要搞清楚所使用的三角带的具体型号和参数。
总之，掌握好三角带长度的计算公式，能让我们在机械维修和安装中更加得心应手，避免因为长度不合适而造成的麻烦和浪费。
皮带长度计算
L=2a+（（π （d1+d2））/2）+（（（d2-d1）*（d2-d1））/4a）
皮带周长=
旧标准三角带的长度标准 是以内周长标注的， 新标准是以基准长度标注 的。 由于新标准GBll544《普 通V带和窄V带尺寸》等效 采用了国际标准1504184 一1980《普通V带和窄V 带的长度》,所以此标准 引入了一个新的名词术语 “基准长度”,用它来代替旧 标准中的内周长度,而基 准长度又不等于内周长 度, 基准长度计算公式：
Ld=936.18
Li=900
LI内径，LD LW LP指节圆，LA外周。 LI一般普通的三角带执行标准Z,A,B,C,D等 LD,LP,LW一般是窄V带的执行标准SP系列和XP系 列 LA一般指英制标准3V,5V等
444.4 2a+3.14/2（dd1+
d
d2）+（
d
d2-
d
d1）
2
/4a
a：中心距
皮带长度计算
L(皮带长度)= 926.653465
（π （d1+d2））/2）+（（（d2-d1）*（d2-d1））/4a）
926.6534653
a(中心距)= d1（小轮节圆直径）= d2（大轮节圆直径）=
222.2 125 180
三角带计算公式
三角带计算公式三角带是一种常见的传动带，在机械传动中发挥着重要作用。
要准确选择和使用三角带，就需要了解三角带的计算公式。
咱们先来说说三角带的长度计算。
这长度可不能瞎猜，得有准儿。
三角带的长度计算公式是：L = 2C + 1.57(D + d) + (D - d)² / 4C 。
这里面的字母都有特定的意思，C 代表两轮之间的中心距，D 代表大带轮的直径，d 代表小带轮的直径。
举个例子啊，就说我之前在一个小工厂里帮忙维修设备的时候。
那台机器的大带轮直径是 30 厘米，小带轮直径 20 厘米，两轮中心距是50 厘米。
按照公式算下来，这三角带的长度就应该是：先算括号里的，30 - 20 等于 10，10 的平方是 100。
然后 2 乘以 50 等于 100，1.57 乘以（30 + 20）等于 117.5，100 除以 4 乘以 50 等于 50 。
最后把这些数加起来，100 + 117.5 + 50 ，算出来约等于 267.5 厘米。
接下来再讲讲三角带的传动功率计算。
功率的计算公式是：P = (T× n) / 9550 。
T 是有效圆周力，n 是带轮的转速。
比如说有一台机器，带轮转速是 1500 转每分钟，有效圆周力是 500 牛，那这台机器通过三角带传动的功率就是：500 乘以 1500 除以 9550 ，大约 78.5 千瓦。
在实际应用中，还得考虑三角带的型号、材质以及工作环境等因素。
有一次我遇到一个情况，按照计算选好的三角带，用了没多久就出问题了。
后来仔细一查，原来是工作环境温度太高，超过了三角带能承受的范围。
再说说三角带的线速度计算，公式是：v = πDn / 60×1000 。
这其中，v 代表线速度，D 是带轮直径，n 是转速。
假设一个带轮直径 200 毫米，转速 1000 转每分钟，那线速度就是：3.14 乘以 200 乘以 1000 除以60×1000 ，约等于 10.47 米每秒。
三角带长度的计算方法
三角带长度的计算方法
一、V带传动
V带的宽度：V带和带轮有两种宽度制，即基准宽度制和有效宽度制。
基准宽度制：当V带节面与带轮的基准直径重合时，也就是说三角带两侧面与带轮重合，外直径保持与带轮平，这就叫基准宽度制。
有效宽度制：轮槽两边最外端宽度为有效宽度，V带大面露出带轮（就我单位设备而言）2----3mm。
我单位用新标准15N、国标标准5V。
我厂常用标准：
我单位常用有两种规格V带：一种是基准宽度制的；也就是普遍V带；一种是有效宽度制15N、国标标准制的5V
其表示方法：基准宽度制B长度
5V有效宽度制：SPB长度或5V长度
V带长度计算方法：
L=2A+л/2（D1+D2）+（D2−D1）2/4A
D1小轮计算直径
D2大轮计算直径
A两轮中心距
试题：1、已知皮带长度2540MM D1=247MM、D2=406MM求两轮中心距
2、我厂离心机用什么型号三角带
3、渣浆泵用什么宽度制的V带
找不计算公式时可用如下方法：
1、计算出两个皮带轮的周长（计算周长时皮带轮直径应以皮带槽中性层为依据）
2、将两个皮带轮的周长加起来取它的50%
3、三角皮带的周长减去第2点得到的数
4、将第3点得到的数取它的50%得到这个数就是皮带的中心距。
三角带的计算公式
皮带规格及长度计算理论长度 =(半径1+半径2)*3,14 +(圆中心距 *2)怎样计算三角皮带的长度（大轮直径350小轮直径180中心距420）计算长度 L=2×A＋[π×（D1＋D2）÷2]＋[（D2－D1）×（D2－D1）÷（4×A）]A=420D1=180D2=350L=1689.7皮带的规格：一、O带/M带: 皮带面宽度为9.5mm～10mm，皮带厚度为8 mm，长度20英寸～70英寸长，即500 mm～1775 mm长，其余长度很少用到。
皮带分为带齿和不带齿两种。
二、A带皮带面宽度为12.5～13mm，皮带厚度为9mm，长度为23英寸～100英寸长，即580 mm～2300mm长，其余长度很少用到。
皮带分为带齿和不带齿两种。
三、B带皮带面宽度为15mm～17mm，皮带厚度为11 mm，长度24英寸～99英寸长，即600 mm～2540 mm长，其余长度很少用到。
皮带带齿。
四、C带皮带面宽度为20mm～22mm，皮带厚度为13 mm，长度28英寸～98英寸长，即725 mm～2500 mm长，其余长度很少用到。
皮带带齿。
五、其它特殊工程汽车带为25mm～38mm宽，皮带长度、厚度，均可按皮带样板订做。
注：皮带表面有“recmf”字母为带齿切边三角带，remf为无齿切边三角带三角带长度计算 1（inch）英寸=25.4mm 一、O带/M带：外周长la=内周长（ li）＋50 mm ，或外周长=节线长（lw/le）＋8 mm。
二、A带：外周长la=内周长li＋56 mm，或外周长=节线长（lw/ le）＋10 mm。
三、B带：外周长la=内周长li﹢70 mm，或外周长=节线长（lw /le）﹢13 mm。
四、C带：外周长la=内周长 li﹢81 mm，或外周长=节线长（lw / le）﹢16 mm。
注：la-表示v带外周长 le （lw）-表示v带拉力线长度 li表示v带内周长多楔带（pk）型（multi-rib）肋距为3.56mm- belt长度mm：一：汽车用pk带：肋距为3.56 mm ，厚度为5.5mm ：二: 肋距为第一个肋中间到第二个肋中间的直线距离。
三角皮带的型号和长度的计算公式
三角皮带长度的计算公式三角皮带长度的计算公式正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。
当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。
三角皮带的长度计算原理是三角带长度为与大轮相贴的部分 + 与小轮相贴的部分。
三角皮带长度的计算公式正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。
当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。
三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。
现场工人有的就用2倍的中心距加上两个带轮的一半周长之和来粗略的估算三角皮带的长度。
精确一点的计算公式有：（1）L=π(R+r)+2a+(R-r)2/a （2）L=π(R+r)+2a+(R-r)2/4a理论长度L=(R+r)x3.14 +(2a)其中L为皮带长度，R与r分别为两皮带轮半径,a为两皮带轮中心距离；计算出来的尺寸不是三角带上标的尺寸。
三角带上标的尺寸是三角带基准长度尺寸。
你要选用接近计算长度数值的基准长度尺寸。
皮带型号：三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
三角带尺寸与长度
1105
A75
1905
A99
2515
A22
559
A44
1118
A76
1930
A101
2565
A23
584
A45
1143
A77
1956
A102
2591
A23 1/2
597
A45 1/2
1156
A78
1727
A103
2616
A24
610
A46
1168
A79
1753
A104
2642
A25
635
型号
长度mm
D112
2845
D145
3683
D220
5588
D298
7569
D120
3048
D152
3861
D230
5842
D300
7620
D122
3099
D158
4013
D248
6299
D303
7696
D126
3200
D173
4394
D250
6350
D314
7976
D134
3404
D174
4420
*高度:14mm
*长度(内长)= La(外长)-88mm
*角度: 40°
*长度(内长)= Lp(节园长)-56mm
型号
长度mm
型号
长度mm
型号
长度i mm
型号
长度mm
C38
965
C75
1905
C110
2794
标准三角皮带尺寸表-a34皮带
标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃ *最大线性速度: 30米/ 秒* ** **顶宽: 13mm 最小轮径: 75mm 高度: 8mmLi(内长)= La(外长)-50mm * 角度: 40° Li(内长)= Lp(节园长)-36mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm A15 3 81 A42 1067 A72 1829 A96 2438 A18 4 57 A43 1092 A74 1880 A98 2489 A20 5 08 A43 1/21105A75 1905 A99 2515 A22 5 59 A44 1118 A76 1930 A101 2565 A23 5 84 A45 1143 A77 1956 A102 2591 A23 1/2 5 97 A45 1/21156A78 1727 A103 2616 A24 6 10 A46 1168 A79 1753 A104 2642 A25 6 35 A46 1/21181A80 1778 A105 2667 A26 6 60 A47 1194 A81 1803 A107 2718 A27 6 86 A48 1219 A83 1854 A108 2743 A28 7 11 A49 1245 A85 1905 A110 2794 A29 7 37 A50 1270 A86 1930 A112 2845 A29 1/2 7 49 A51 1295 A87 1956 A113 2870 A30 7 62 A52 1321 A88 1981 A114 2896 A31 7 87 A53 1346 A89 2007 A115 2921 A32 8 13 A55 1397 A91 2057 A118 2997 A32 1/2 8 26 A56 1422 A92 2083 A120 3048 A33 8 38 A57 1448 A83 2108 A124 3150 A34 8 64 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 8 76 A59 1499 A84 2134 A126 3200 A35 8 89 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 9 02 A61 1549 A85 2159 A130 3302 A36 9 14 A62 1575 A86 2184 A132 3353 A37 9 40 A63 1600 A87 2210 A140 3556 A38 9 65 A65 1651 A89 2261 A148 3759 A38 1/2 9 78 A66 1676 A90 2286 A154 3912 A39991 A67 1702A912311A1624115A401 016 A68 1727 A92 2337 A167 4242 A41 1 041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803A952413A1975004*****顶宽: 17mm 最小轮径: 125mm 高度: 11mm Li(内长)= La(外长)-69mm* 角度: 40°Li(内长)= Lp(节园长)-43mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm B23 5 84 B52 1321 B89 2261 B132 3353 B24 6 10 B53 1346 B90 2286 B136 3454 B25 6 35 B53 1/21359B91 2311 B140 3556 B26 6 60 B55 1397 B92 2337 B142 3607 B26 1/2 6 73 B56 1422 B93 2362 B146 3708 B27 6 86 B57 1448 B94 2388 B150 3810 B28 7 11 B58 1473 B94 1/2 2400 B151 3835 B29 7 37 B59 1499 B95 2413 B152 3861 B31 7 87 B60 1524 B96 2438 B155 3937 B32 8 13 B62 1575 B96 1/2 2451 B158 4013 B33 8 38 B63 1600 B98 2489 B160 4064 B341/2 8 76 B64 1626 B99 2515 B162 4115 B35 8 89 B65 1651 B101 2565 B164 4166 B37 9 40 B66 1676 B103 2616 B167 4242 B37 1/2 9 53 B67 1702 B104 2642 B168 4267 B38 9 65 B68 1727 B106 2692 B173 4394 B39 9 91 B69 1/21765B108 2743 B179 4547 B40 1 016 B70 1778 B109 2769 B180 4572 B41 1 041 B71 1803 B110 2794 B187 4750 B41 1/2 1 054 B73 1854 B111 2819 B191 4851 B42 1 067 B74 1880 B114 2896 B208 5283 B43 1 092 B78 1981 B116 2946 B226 5740 B44 1 118 B79 2007 B117 2972 B236 5994 B45 1 143 B81 2057 B118 2997 B238 6045 B45 1/2 1 156 B82 2083 B119 3023 B40 6096 B46 1 168 B83 2108 B120 3048 B248 6299 B481219 B85 2159B1253175B2807112B491 245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235B1283251B3458763***** 顶宽: 22mm 最小轮径: 120mm 高度: 14mm Li(内长)= La(外长)-88mm* 角度: 40°Li(内长)= Lp(节园长)-56mm 型号 Li mm 型号Li mm型号 Li mm 型号 Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C 101 2565 C148 3759 C280 7112 C69 1753 C 102 2591 C149 3785 C295 7493 C70 1778 C 104 2642 C150 3810 C320 8128 C71 1803 C 105 2667 C152 3861 C328 8331 C72 1829 C 106 2692 C153 3886 C418 10617 C741880C 108 2743C158 4013C65816713*****顶宽: 32mm 最小轮径: 355mm 高度: 19mm Li(内长)= La(外长)-119mm* 角度: 40° Li(内长)= Lp(节园长)-79mm型号L i mm 型 号 Li mm 型号 Li mm 型号 Li mm D112 2 845 D 145 3683 D220 5588 D298 7569 D120 3 048 D 152 3861 D230 5842 D300 7620 D122 3 099 D 158 4013 D248 6299 D303 7696 D126 3 200 D 173 4394 D250 6350 D314 7976 D134 3 404 D 174 4420 D264 6706 D342 8687 D136 3 454 D 180 4572 D265 6731 D355 9017 D138 3 505 D 183 4648 D270 6858 D358 9093 D141 3581 D 200 5080D2807112D3609144*****顶宽: 10mm 最小轮径: 50mm 高度: 6mmLi(内长)= La(外长)-38mm * 角度: 40° Li(内长)= Lp(节园长)-22mm 型号 L i mm 型 号 Li mm 型号 Li mm 型号 Li mm Z11 2 79 Z28 1/2724Z43 1092 Z63 1600 Z12 3 05 Z 29 737 Z43 1/2 1105 Z64 1626 Z13.5 3 43 Z 30 762 Z44 1118 Z65 1651 Z14 3 56 Z 31 787 Z45 1143 Z66 1676 Z15 3 81 Z 32 813 Z46 1168 Z68 1727 Z17 4 32 Z 33 838 Z48 1219 Z69 1753 Z18 4 57 Z 33.5 851 Z49 1245 Z70 1778 Z19 4 83 Z 34 864 Z50 1270 Z71 1803 Z19 3/4 5 02 Z 35 889 Z51 1295 Z72 1829 Z20 5 08 Z35 1/2902Z52 1321 Z73 1854 Z21 5 33 Z 36 914 Z54 1372 Z75 1905 Z21 1/4 5 40 Z 38 965 Z55 1397 Z78 1981 Z22 5 59 Z38 1/2978Z56 1422 Z79 2007 Z23 5 84 Z 39 991 Z57 1448 Z80 2032 Z24 6 10 Z 40 1016 Z58 1473 Z88 2235 Z25 6 35 Z 40 1/2 1029 Z59 1499 Z93 2362 Z26 6 60 Z41 121054Z60 1524 Z28711 Z 42 1067Z621575顶宽皮带型号高度角度标测长度外周长Z10640ºLi (内周长)Li+38mmA13840ºLi Li+50mmB171140ºLi Li+69mmC221440ºLi Li+88mmD322040ºLi Li+119mm详细尺寸SPZ10840ºLp (节圆长)Lp+13mmSPA131040ºLp Lp+18mmSPB171340ºLp Lp+20mmSPC221840ºLp Lp+30mm详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸。
三角皮带的型号规格和长度的计算公式！
三角皮带的型号规格和长度的计算公式！
说起三角带相信很多外行都弄不明白A,B,C型，代表的是什么，它们到底存在什么样区别。
下面咱们就详细的学习一下三角带知识。
1、三角带的规格型号
三角带的规格是由背宽与高（厚度）的尺寸来划分的，会根据不同的背宽与高（厚度）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都是不相同的，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
2、三角带尺寸
A型三角带的断面尺寸是：顶端宽度13MM、厚度为8MM。
B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM。
C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM。
D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM。
E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5M。
3、三角带计算长度
一般计算三角带长度精确度不高，大多三角带传动设备都有皮带长度调整空间。
三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。
更精确一点的计算公式有：
（1）L=π(R+r)+2a+(R-r)^2/a
（2）L=π(R+r)+2a+(R-r)^2/4a
其中L为皮带长度，R与r分别为两皮带轮半径,a为两皮带轮中心距离。
三角带的li和ld计算关系
三角带的li和ld计算关系三角带（Triangle Belt）是一种常见的传动带，常用于机械设备的传动系统中。
它由橡胶和纤维等材料制成，具有承载力高、抗拉强度好、耐磨性强等特点。
在使用三角带时，我们经常会遇到两个重要的参数，即li和ld。
li指的是三角带的内长，是指带子内圈的长度。
而ld则是三角带的外长，是指带子外圈的长度。
这两个参数对于正确安装和调整三角带起着关键作用。
li和ld的计算关系可以通过以下公式得出：ld = li + 2C其中，C是传动带的外圈跑车，也就是带子的侧面弯曲长度。
计算C的方法是使用带子的厚度（t）和内弧半径（r）。
在实际计算li和ld时，需要注意以下几点：1.测量带子的内圈长度（li）时，应该将带子均匀扣紧，使其内侧没有皱褶。
可以用软尺等工具进行测量。
2.计算带子外圈长度（ld）时，必须准确测量带子的厚度（t）和内弧半径（r）。
内弧半径是带子与传动轮圆弧接触处的半径。
3.在安装三角带时，应注意保持带子与驱动轮和从动轮之间的正确对齐。
正确的对齐可以有效减少能量损失、延长带子的使用寿命。
4.在使用过程中，定期检查和调整三角带的li和ld。
由于使用过程中带子可能会出现松弛、磨损等情况，需要及时调整以确保传动效果。
综上所述，三角带的li和ld计算关系对于正确安装和调整三角带至关重要。
正确的计算和调整可以保证传动系统的正常运行，延长带子的使用寿命，提高设备的效率。
因此，在使用三角带时，我们应该充分了解li和ld的计算关系，并严格按照相关要求进行操作。
通过正确的安装和调整，我们能够更好地发挥三角带的作用，保障设备的正常运行。
三角皮带长度计算法
三角皮带长度计算法
三角皮带长度计算法是一种用于计算传动系统中三角皮带长度
的方法。
三角皮带是一种传动元件，通常用于传动较小功率的机械设备。
在传动系统中，三角皮带的长度是一个重要的参数，它直接影响传动效率和传动的稳定性。
计算三角皮带长度的方法分为两类：基于几何原理的方法和基于实验经验的方法。
基于几何原理的方法是通过计算三角皮带的几何尺寸来计算长度，通常需要考虑三角皮带的角度、厚度和弯曲半径等因素。
基于实验经验的方法则是通过实验测量来确定三角皮带的长度，通常需要考虑三角皮带材料的伸缩性和变形性等因素。
在实际应用中，选择适合的计算方法和正确的计算参数，可以提高传动系统的效率和稳定性。
- 1 -。
