流行大功率IC放大器的比较及应用
功率放大电路的发展及目前主流功放的应用
功率放大电路的发展及目前主流功放的应用功率放大器的发展历程：一、早期的晶体管功放半导体技术的进步使晶体管放大器向前迈进了一大步。
自从有了晶体管，人们就开始用它制造功率放大器。
早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率fh的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。
这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。
再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管于，所以不得不采用变压器耦合输出。
变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的。
“还是胆机规声”，这种看法的确事出有因。
二、晶体管功放的发展和互调失真随着半导体工艺的逐渐成熟，大电流、高耐压的晶体管品种日益增加，越来越多的功率放大器采用了无输出变压器的OCL电路或OTL电路(图一)。
最初的大功率PNP管是锗管，而NPN管是硅管，两者的特性差别非常显着，电路的对称性很差，人们更多采用的是图二所示的准互补电路，通过小功率硅管Q1与一只大功率的NPN硅管Q2复合，得到一只极性与PNP管类似的大功率管，降低了电路因对称性差而招至的失真。
到了六十年代末，大功率的PNP硅管商品化的时候，互补对称电路才得到广泛的应用。
元器件的进步使晶体管功率放大器的技术指标产生了质的飞跃，在主观音质评价方面，也改变了过去人们对晶体管功放的看法，无论是在厅堂扩音、电台节目制作还是家庭重放，晶体管功放都被大量地采用，首次在数量上以压倒性的优势超过了电子管功放。
在商品化的晶体管扩音机中，相继出现了一些摧琛夺目的名机，如JBL的SA600，Marantz互补对称电路MOdel15等等。
几种运算放大器(比较器)及经典电路的简单分析
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大.为此本人特搜罗天下运放电路之应用，来个“庖丁解牛"，希望各位从事电路板维修的同行，看完后有所斩获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系,然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=—Rf＊Vi……最后学生往往得出这样一个印象:记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招,这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断"，不过要把它运用得出神入化,就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大,一般通用型运算放大器的开环电压放大倍数都在80 dB以上.而运放的输出电压是有限的,一般在 10 V~14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1u A，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路.在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。
放大器基本分类及特性分析
放大器基本分类及特性分析放大器是电子设备中常见的一种电路器件，用于放大电信号的幅度、功率或电压。
根据电路结构和工作原理的不同，放大器可以被分为几种基本分类，每种分类都具备一些特性。
本文将简要介绍放大器的基本分类及其特性。
第一类：按信号类型分类1. 音频放大器：用于放大音频信号的放大器，广泛应用于音频设备中。
其特性包括较低的频率响应，高放大增益和较小的失真。
2. 射频放大器：用于放大高频信号的放大器，常见于无线通信系统中。
其特性包括宽频带、线性度好和高功率输出。
第二类：按元件类型分类1. 离散元件放大器：采用离散元件（如晶体管、三极管）搭建的放大器。
其特性包括可靠性高、成本低廉和易于调试。
2. 集成电路放大器：采用集成电路芯片构建的放大器，可以实现更高的集成度和性能。
其特性包括小尺寸、低功耗和稳定性好。
第三类：按工作方式分类1. A类放大器：工作在全部信号周期上的放大器，具有良好的线性增益和低功率损耗。
然而，其功率效率较低，主要用于音频放大器。
2. B类放大器：将信号分为正负半周进行放大的放大器，具有高功率效率和较小的失真。
但是在信号过渡边缘处可能产生失真，因此主要应用于音频功率放大器。
3. AB类放大器：综合了A类和B类的特点，可以在一定程度上兼顾功率效率和失真性能，广泛应用于音频放大器和通信领域。
4. C类放大器：仅在输入信号大于某个阈值时放大的放大器，适用于射频信号放大，具有高功率效率和小尺寸的优势。
然而，其失真较大且频率响应较窄。
第四类：按应用领域分类1. 模拟放大器：用于放大模拟信号的放大器，主要应用于音频和射频信号处理方面。
2. 数字放大器：将数字信号转换为模拟信号后进行放大的放大器，主要应用于数字音频系统和音频功率放大。
3. 工业放大器：主要用于工业领域，如传感器信号放大和控制系统中的信号处理。
总结起来，放大器根据信号类型、元件类型、工作方式和应用领域的不同，可以分为多种基本分类。
每种分类都有其独特的特性和适用场景。
TDA7294与LM3886中文资料
TDA7294功率放大器的制作TDA7294是目前性能最好、功率最大的单片音频放大器之一。
它由欧洲SGS－THOMSON 意法公司根据分立元件甲乙类音频功放经典电路设计而成。
其前级采用低噪声、低失真的双极性晶体管电路，末级采用高耐压、大电流DMOS管缓冲输出，故既有双极性电路的音色纯正优点，又有场效应管高压大电流驱动输出特点。
自1998年TDA7294介绍到国内至今，许多发烧友都为TDA7294细腻、自然的音色而着迷。
该芯片的设计具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色；并且具有静音待机功能，短路电流及过热保护功能使其性能更完善。
有关电器参数如下：工作电压范围：（VCC+VEE）=80V输出功率：高达100W电压范围：|VCC|+|VEE|=20V-80V静态电流：30MA输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W总谐波失真（THD）：0.01%(典型值)转换速率(SR)： 10V/us 开环增益：80dB各端脚作用如下：1脚为待机端； 2脚为反相输入端；3脚为正相输入端； 4脚接地；5、11、12脚为空脚； 6脚为自举端；7脚为+Vs(信号处理部分）； 8脚为-Vs(信号处理部分)；9脚为待机脚； 10脚为静音脚；13脚为+Vs(末级）； 14脚为输出端；15脚为-Vs(末级）。
电路使用其官方的典型应用电路：制作简单介绍如下：接成如图电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；TDA7294的⑨脚静音控制端，当该脚低于2.5V时，TDA7294执行静音操作，输出端无信号输出，⑩脚为待机模式控制端，当该脚低于2.4V时，TDA7294工作在待机模式，内部电路停止工作。
使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
1. 电源变压器选用一般的环形变压器，双18伏绕组，额定功率应该接近100瓦。
2. 为保证两个声道的一致，电阻从多个电阻中用万用表挑选两个阻值接近的电阻而不直接根据标称值随便取两个使用。
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明甄选
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明（优选.) OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitorless）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。
四种常用放大器及应用
四种常用放大器及应用常用的四种放大器是：运算放大器、功率放大器、音频放大器和射频放大器。
首先，运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子放大器，它有很多应用。
它具有高增益、高输入阻抗和低输出阻抗的特点。
运算放大器最常见的应用是运算放大电路，用于实现各种算法和信号处理。
运算放大器还可用于比较器、振荡器、多谐波振荡器等电路。
此外，运算放大器还常用于仪器仪表、模拟计算机、数据采集系统和传感器等领域。
其次，功率放大器（Power Amplifier）是用来放大输入信号的功率的放大器，用于驱动负载。
功率放大器通常分为A类、B类、AB类、C类和D类等。
功率放大器广泛应用于音频系统、无线电通信系统、雷达系统和太阳能系统等领域。
其中，音频功率放大器用于扬声器系统，提供足够的功率以产生高音质音乐；无线电通信系统和雷达系统中的功率放大器通常需要驱动天线以产生更大的发射功率；太阳能系统中的功率放大器用于将太阳能电池板的输出电压提高到适合之后的电路或网络使用的电压。
第三种常用放大器是音频放大器，用于增强音频信号的幅度。
音频放大器一般分为低功率放大器和高功率放大器两类。
低功率放大器通常用于便携式音频设备，如手机、MP3播放器等。
高功率放大器则广泛应用于音响系统和放大器组件，以获得更高的音响质量和音响功率。
音频放大器还有各种不同类型，例如A类、B类、AB类和D类音频放大器，它们在功率效率、失真和音质上存在差异。
最后，射频放大器（Radio Frequency Amplifier）是用于放大射频信号的放大器。
射频放大器广泛应用于通信系统、雷达系统、遥控系统、卫星通信系统等领域。
射频放大器通常要求具有高增益、低噪声和高线性度。
根据应用需求，射频放大器也可分为小功率放大器和高功率放大器两类。
小功率射频放大器通常用于低功率无线电设备和无线电接收机，而高功率射频放大器则用于要求更大发射功率的无线电设备。
主流IC比较及应用LM1875、LM3886(LM4780)、LM4766、TDA7293、TDA7294
LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W 范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
电子电路中的放大器分类和应用有哪些
电子电路中的放大器分类和应用有哪些电子电路中的放大器是一种非常重要的电子组件，用于放大信号的幅度。
放大器的分类和应用广泛多样，本文将介绍其中常见的分类和应用。
一、放大器的分类1. 按照工作原理分类：- 电压放大器：将输入信号的电压放大到更大的幅度，常用于音频放大和信号增强等领域。
- 电流放大器：将输入信号的电流放大到更大的幅度，常用于功率放大和驱动负载等领域。
2. 按照放大器的输入信号类型分类：- 低频放大器：适用于频率较低的信号放大，如音频信号放大。
- 射频放大器：适用于射频信号放大，如无线电通信中的射频放大器。
3. 按照放大器的增益分类：- 小信号放大器：适用于对小信号进行放大，常用于电子调节电路中。
- 大信号放大器：适用于对大信号进行放大，如功率放大器和音频放大器。
二、放大器的应用1. 音频放大器：音频放大器是电子电路中最常见的一种放大器。
它用于放大音频信号，以提供足够的音量和音质。
例如，在音响设备和音乐播放器中，音频放大器被广泛应用。
2. 通信放大器：通信放大器用于增强通信信号的强度，以确保信号能够在传输过程中保持清晰和稳定。
在无线通信系统和卫星通信中，通信放大器发挥着重要的作用。
3. 射频放大器：射频放大器是专门用于放大射频信号的放大器。
在无线电设备、雷达系统和卫星通信中，射频放大器被广泛应用于信号放大和信号驱动等方面。
4. 仪器放大器：仪器放大器用于放大各种测量仪器的输出信号，以提高测量的灵敏度和精度。
在实验室和工业领域中，仪器放大器常用于信号测量和控制系统。
5. 功率放大器：功率放大器是一种特殊类型的放大器，主要用于将低功率信号放大到更高的功率水平。
功率放大器广泛应用于音频放大、无线电通信、雷达系统和激光器等领域。
总结：电子电路中的放大器根据不同的分类方式，可以分为电压放大器、电流放大器、低频放大器、射频放大器、小信号放大器和大信号放大器等类型。
它们在音频放大、通信放大、射频放大、仪器测量和功率放大等多个领域有着广泛的应用。
功率放大器的分类及区别
功率放大器的分类及区别作者：徐冬梅陈新来源：《中国科技博览》2019年第10期[摘要]功率放大器主要是用于向负载提供足够大的信号功率的放大器，简称功放。
与其它放大器没有本质的区别，只是功率放大器不是单纯的追求输出高电压和高电流，而是在电源一定的情况下，尽可能输出功率最大。
本文就目前市面上常见的几种功率放大器进行了详细分析。
[关键词]功率放大器静态工作点功耗失真中图分类号：TP941 文献标识码：A 文章编号：1009-914X（2018）10-0075-011、功率放大器的分类根据晶体管工作在放大状态时的电压和电流大小（即晶体管的静态工作点的位置）的不同，可将功率放大器分为甲类、乙类、甲乙类、丙类、丁类等。
1.1甲类放大器就是给放大管加入合适的静态偏置电流使静态工作点Q一直位于晶体管的放大区（线性区），在整个周期内都有电流流过晶体管的电路。
它可同时放大输入信号的正负半周，并且放大电路的电源始终给电路供电。
甲类放大器是所有功率放大器中效率最低的电路，因此同等输出功率下甲类放大器体积大、发热量高，但甲类放大器又是所有放大器中线性最好的，失真度最小，一般多用于小信号低频无失真放大。
甲类放大器的主要特点如下：（1）在音响系统中，甲类功率放大器的音质最佳。
在整个输入信号的周期内产生非线性失真度很小，这是甲类放大器的最大优点。
（2）信号在整个周期内用同一只晶体管来放大，在不产生非线性失真的情况下，放大器的输出功率受到了限制，故一般情况下该输出功率不可能做得很大。
（3）晶体管的静态工作电流比较大，在有无输入信号的情况下都消耗偏置电源能量，故静态功耗较大。
1.2.乙类（B类）放大器乙类放大器是指三极管所加静态偏置电流为零，且用两只性能对称的三极管来分别放大信号的正、负半周。
一个管子只能在信号的半个周期内导通，而在另外半个周期内截止，两个管子不能同时工作，最终在放大器的负载上将输出正、负半周信号合成一个完整的周期信号，即采用了互补式输出结构。
主流发烧运放IC的介绍
主流发烧运放IC的介绍兼评七款电压反馈型双运放运算放大器是运用得非常广泛的一种线性集成电路。
而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。
本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。
但是由于要配合其他音响部件如数码音源、后级功放管等如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。
所以说并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。
如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。
市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us以上的也不下几百种，最高达3000V/us。
以上介绍的几种被音响发烧友们炒得火热的，其实还有大量未被大家熟知的上乘佳品可供选择，大家不必局限于以上几种。
一种运放型号的封装也可分为金封、陶封和塑封，一般来说金封、陶封的质量较好，塑封的品质稍差。
利益的驱使，什么都有假货，运放也不例外，市面上的假货不少，如果想便宜捡好货，那就要慧眼识珠了，不太在行的在购买时就要注意，宁可多花一块几毛，也要到信誉较好的商家去买。
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
高频集成电路放大器芯片及应用电路
PPT DESIGN
TL-0907
• 品牌:俄罗斯芯片 • 型号:TL-0907 • 应用范围:放大 • 频率特性:高频 • 极性:NPN型 • 结构:平面型 • 材料:硅(Si) • 封装材料:塑料封装
PPT DESIGN
HT2144
• 1W双声道无滤器D类高频功率放大器 • 品牌:HT • 型号:HT2144 • 批号:10+ • 封装:TSSOP20 • 处理信号:模拟信号 • 制作工艺:混合集成 • 导电类型:单极型 • 集成程度:超大规模
高频集成放大器芯片及其相关 应用介绍
小组成员：刘雪梅，徐蕊 林晓艳，甘乐
PPT DESIGN
PPT DESIGN
电高 路频 原放 理大
器 的 基 本
高频放大器的分类及组成
高频放大器
高频小信号放大器
高频功率放大器
分散调谐方式
集中调谐方式
由若干个放大器+选频器 组成
PPT DESIGN
放大器+选频器+放大器
LM4766
• LM4766是国半公司推出的双声道大 功率放大集成电路，每个声道在8 欧姆负载上可以输出40W平均功率 ，而且失真小于0.1%，如图2所示 。在国半公司的产品系列中， LM4766被归入“序曲”（Overture ）系列，属于最高端的单片双声道 大功率放大集成电路。它内含NS公 司研制的SPIKc保护电路，对输出级 晶体管的安全工作区（SOA）进行 动态检测与保护，全面实现过压、 欠压、过载、输出短路（包括短路 到地与短路到电源）、热失控和瞬 时温度冲击等保护功能，无须外接 各种保护电路。
PPT DESIGN
CLC425在低噪声宽带放大器设计中 的应用
放大器的种类和工作原理
放大器的种类和工作原理
放大器是一种用于增强电信号强度的电子设备。
它的主要作用是将电子信号放大，以便可以在更远的距离或更少的噪声情况下传输。
放大器广泛应用于各种领域，包括无线电，音频放大，视频放大，雷达和通信等。
放大器有许多不同的种类，包括晶体管放大器，场效应管放大器，双极性晶体管放大器，功率放大器，运算放大器和差分放大器等。
这些放大器的工作原理也有所不同。
下面是一些常见的放大器及其工作原理：
1. 晶体管放大器：晶体管放大器是最常见的放大器之一，它的工作原理是利用三个区域的不同掺杂程度来控制电流的流动。
基极接收输入信号，发射极输出放大后的信号，而集电极则用于控制电流的流动。
2. 堆叠场效应管放大器：堆叠场效应管放大器是一种高增益放大器，它的工作原理是利用多个场效应管的垂直堆叠来增加增益和带宽。
3. 双极性晶体管放大器：双极性晶体管放大器是一种使用双极晶体管的放大器，它的工作原理是利用基极电流来控制输出电流。
4. 功率放大器：功率放大器是一种专门设计用于放大高功率信号的放大器。
它的工作原理是利用大功率晶体管或管子推动输出电流。
5. 运算放大器：运算放大器是一种高增益放大器，它的工作原理是通过对输入信号的差异进行放大和输出来进行运算。
6. 差分放大器：差分放大器是一种用于放大差分输入信号的放大器。
它的工作原理是将两个输入信号相减，并将其放大到输出端。
总的来说，放大器是一种非常重要的电子设备，它们可以帮助我们实现对电信号的高效控制和传输。
在选择放大器时，需要注意信号的频率，功率和噪声等参数，以便选择合适的放大器来满足特定的需求。
LM1875、LM3886(LM4780)、LM4766、TDA7293、TDA7294比较及应用
LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W 范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
什么是比较器-它和放大器有什么不同-比较器原理和应用
什么是比较器?它和放大器有什么不同?比较器的原理和应用选择一个合适的比较器必须精通比较器的应用场合、原理及类型。
这篇文章就讲解了关于比较器的原理和应用。
什么是比较器?它和放大器有什么不同?我们从工程学教程里了解到，运算放大器需要三个内部级才能发挥出最佳性能，比如实现高输入阻抗、低输出阻抗和高增益等。
三个内部级分别是差分输入级、增益级(有或没有内部频率补偿)和输出级。
这种基本的体系结构已经沿用了好几十年。
早期，运算放大器曾作为数学运算的基本器件，主要以电压和电压信号来作标识。
在反馈应用中，通过配置放大器周边的无源或有源器件，可以令系统执行加、减、乘、除和对数等运算。
比较器其实可看成一个能够作逻辑“决策”的逻辑输出电路。
换句话说，它可把输入信号与已定义的参考电平进行比较。
比较器的逻辑输出功能可以帮助用户设计具有多样化的额外功能的模拟电路。
而且，无论是高速ADC、SAR型ADC还是Sigma-Delta ADC，比较器都是组建集成ADC的内部基本而又关键的模块。
在LM339的数据表中，列出了大量的应用。
这基本上可以解释其在过去30年中为何被业界广泛地采用。
以下列出LM339的一些常见应用：·逻辑电平平移;·过零检测/触发电路;·电压信号/电源电压监察;·Window比较器、施密特触发器;·振荡器;·时钟缓冲器;·互导放大器。
比较器的基本体系结构和大部份的参数属性都与运算放大器类似。
因此，运算放大器也可充当比较器。
但放大器并不是专门针对比较功能而开发的，而且放大器的数据表一般都不保证这项功能可否正常实现。
运算放大器与比较器的最大分别在于比较器是开环设计，没有反馈环节，而且输出会在任何一条电源轨的范围内显示差分输入信号的极性。
此外，比较器一般都会被设计成“过压驱动”(overdriven)，意思是它可经常处理较大的差分输入电压。
相反，对于运算放大器而言，它通常被设计成在较小的信号和差分电压下运行，而这里的反馈概念通常都含有“过驱” 意义，这样会导致开环配置中的输入出现饱和效应。
放大器的基本原理及应用
放大器的基本原理及应用1. 概述放大器是电子设备中常见的一种电路元件，用于放大信号的幅度。
放大器的基本原理是利用电子管或半导体器件的非线性特性，将输入信号放大后输出。
放大器广泛应用于音频放大、射频放大、电源放大等领域。
2. 放大器的分类放大器可以根据放大器的工作频率范围、放大器的输出功率以及放大器的工作方式来进行分类。
2.1 工作频率范围分类•低频放大器：适用于低频信号的放大，如音频信号放大；•中频放大器：适用于中频信号的放大，如射频信号放大；•高频放大器：适用于高频信号的放大，如微波信号放大。
2.2 输出功率分类•小功率放大器：适用于功率要求较低的场合，如耳机放大器；•中功率放大器：适用于功率要求适中的场合，如功放；•大功率放大器：适用于功率要求较高的场合，如广播发射机。
2.3 工作方式分类•A类放大器：以放大信号的全波周期，适合音频放大；•B类放大器：以放大信号的半波周期，适合功放；•C类放大器：以放大信号的非线性部分，适合射频放大。
3. 放大器的基本原理放大器的基本原理是利用电子管或半导体器件的非线性特性，将输入信号放大后输出。
以下是放大器工作的基本原理： - 输入电信号经过放大器的输入端进入放大器； - 输入电信号在放大器的放大元件中进行放大； - 放大后的信号经过放大器的输出端输出。
4. 放大器的应用领域放大器作为一种常见的电子元件，广泛应用于各个领域：4.1 音频放大音频放大器是最常见的放大器应用之一。
音频放大器用于放大音频信号，使音乐可以以适当的音量通过扬声器输出。
音频放大器常见于家用音响、汽车音响等音频设备中。
4.2 射频放大射频放大器用于放大射频信号，常见于无线通信系统中。
射频放大器可以将微弱的射频信号放大到足够强的程度，以便通过天线进行传输。
4.3 电源放大电源放大器用于放大电源信号，常见于电源管理系统中。
电源放大器可以对输入的电源信号进行调整和放大，以满足各种电子设备的功耗需求。
高频电子技术第3章高频功率放大器的应用
3.1 谐振功率放大器
(2)晶体管输出电流、电压波形
当基极输入一余弦高频信号ui=ubm cos( ωt)时，基极与发 射极之间的电压为
(3. 1)
上一页 下一页 返回
3.1 谐振功率放大器
其波形如图3一3(a)所示，当ube的瞬时值大于晶体管的导通电 压UBZ时，晶体管导通，产生基极脉冲电流，由转移特性可 得集电极流过的电流或也为脉冲波形，如图3一3 (b)所示。将
图中示出动态特性曲线的斜率为负值，它的物理意义是:从 负载方面看来，放大器相当于一个负电阻，亦即它相当于交 流电能发生器，可以输出电能至负载。
上一页 下一页 返回
3.1 谐振功率放大器
(2)高频功率放大器的工作状态 功率放大器通常按晶体管集电极电流导通角θ的不同可划
分为甲类、乙类和丙类放大器。谐振功率放大器的工作状态 是指处于丙类或乙类放大时，在输入信号激励的一周内，是 否进入晶体管特性曲线的饱和区来划分，它分为欠压、临界 和过压3种状态，用动态特性能较容易地区分这3种工作状态。 图3 -8给出了丙类谐振高频功率放大器的3种不同工作状态 (欠压、临界和过压)的电压和电流波形。
处于放大区，对应的Ucm1较小，通常将这样的工作状态称为
欠压状态，对应的集电极电流为尖顶脉冲。当Ucm增大到Ucm
= Ucm2时，动态特性要变化，其A点由Ucemin与Ubemax决定相交
第3章 高频功率放大器的应用
3.1 谐振功率放大器 3.2 宽带高频功率放大器 3.3 倍频器 3.4 技能训练3：高频功率放大与发射实训
第3章 高频功率放大器
高频功率放大器的功能是用小功率的高频输入信号去控
制高频功率放大器，将直流电源供给的能量转换成大功率的
放大器的分类及特点
放大器的分类及特点放大器是电子设备中常见的元件，用于放大电信号的幅度或功率。
根据放大器的特性和应用，可以将其分为多种类型。
本文将介绍几种常见的放大器分类及其特点。
一、按放大器的电子元件类型分类1.1 管式放大器管式放大器采用真空管或半导体管作为放大元件，是早期放大器的代表。
其特点包括高工作电压、大功率输出和相对较低的频率响应等。
由于管式放大器的工作原理复杂且结构庞大，在现代电子设备中应用较少。
1.2 晶体管放大器晶体管放大器是目前应用最广泛的放大器类型之一，具有体积小、工作稳定性好和能耗低的特点。
晶体管放大器分为双极性晶体管和场效应晶体管两种类型。
双极性晶体管放大器适用于低频信号放大，场效应晶体管放大器则广泛应用于高频信号放大。
1.3 集成电路放大器集成电路放大器是集成在单个芯片上的放大器元件。
它可以实现高度集成化和小型化的设计，具有低功耗、低噪声和高性能等特点。
常见的集成电路放大器有运算放大器、低噪声放大器和功率放大器等。
二、按放大器的工作方式分类2.1 A类放大器A类放大器是最常见的放大器类型之一，用于将输入信号放大到输出信号的幅度基本保持与输入信号一致。
A类放大器的特点是输出功率高、带宽较宽以及信号失真较小。
2.2 B类放大器B类放大器通常用于功率放大，其特点是将输入信号分成两部分，由两个互补输出端分别放大。
B类放大器的优点是效率高，但会带来信号失真，因为两个互补输出端工作时会有一定的失调。
2.3 C类放大器C类放大器主要用于射频信号的放大，其特点是高效率和高功率输出。
C类放大器的缺点是输出信号失真严重，一般需要经过滤波器来恢复信号质量。
三、按放大器的应用类型分类3.1 低频放大器低频放大器适用于信号频率较低的应用，例如音频放大器。
它的特点是频率响应良好，并具有较低的噪声和失真。
3.2 射频放大器射频放大器主要应用于广播、电视、通信等领域中，用于放大高频信号。
射频放大器的特点是带宽宽、工作频率高，并具有较高的效率。
运算放大器的参数、选型与应用
运算放大器的参数、选型与应用唐桃波长江大学国家级电工电子实验教学示范中心创新基地长江大学石油仪器研究室1•1930年TI的前身Geophysical service inc.成立，主要研发地震仪与石油探测仪。
•1950年Geophysical service inc.上市同时改名为TI。
•1956年Burr-Brown Research公司成立。
•1958年7月TI公司的Jack Kilby发明了集成电路(integrated circuit)简称IC。
•1963年Fairchild公司的Bob widlar发明了世界上第一片世界公认的单片集成电路运放μA702但是不是很成功。
•1965年1月MATT LORBER和RAY STATA创建了ADI公司。
•1965年11月Fairchild公司的Bob widlar发明了μA709大获成功，但是μA709不稳定,易烧坏，易锁闭。
•1967年Bob widlar离开Fairchild加入NSC（National Semiconductor后并入TI），同年发表了LM101，后来陆续开发了LM301,LM307，LM308，LM318，LM309等运放。
•1969年Fairchild公司的Dave Fullagar发表了发明了世界上第一款内置30pF相位补偿电容的运放μA741一直应用至今，现在还是各大高校模电实验的首选运放。
2•1975年PMI公司的George Erdi发表了世界上第一款精密运放OP07（后逐渐发展出OP27 OP37 OP177及OP27的JFET版本OPA627，OP37的JFET版本OPA637）.由于OP07太过经典，各大公司都推出了自己的相关产品。
•1972年NSC公司的Russell and Frederiksen引入新技术设计出LM324.•1975年RCA公司发布了CMOS运放CA3130.•1976年NSC公司发布了JFET运放LF356.•1978年TI发布了TL06X TL07X TL08X系列低价格JFET运放。
集成运算放大器的基本应用
集成运算放大器的基本应用
集成运算放大器（Operational Amplifier，简称Op Amp）是一
种高增益、直流耦合的放大电路。
它广泛应用于电子电路中，具有非常重要的作用。
常见的集成运算放大器IC芯片有
LM741、LM358、LM324等。
以下是集成运算放大器的基本应用：
1. 比较器：将两个电压进行比较，输出高电平或低电平。
比较器具有电压转换和开关控制的功能，常用于电压检测、信号选择和自动控制等方面。
2. 增益放大器：将输入信号进行放大，输出信号比输入信号大。
这种电路可以放大微小信号，如传感器输出、电源噪声等。
3. 运算放大器：进行数学运算，如加减乘除、积分、微分和求反向比等。
这种电路通常用于信号处理、滤波、振荡和控制等方面。
4. 反馈电路：利用Op Amp的高增益和稳定性，通过反馈电路实现精确控制。
反馈电路包括正反馈和负反馈两种，应用广泛，如DC稳压电源、振荡器、电压跟随器和信号隔离器等。
5. 信号滤波：利用Op Amp的高增益和频率特性，设计高性能的RC滤波器和二阶滤波器。
这种电路可以提取出特定频率的
信号，去除噪声和干扰，应用于音频、通信和仪器等方面。
总之，集成运算放大器广泛应用于各种电子电路中，可以实现信号放大、滤波、比较和控制等多种功能，是电子工程师必不可少的工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流行大功率IC放大器的比较及应用朱军摘自《无线电与电视》2009年第8期中国音响DIY论坛JXEPPFYB手打贡献摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY 发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293 应用 LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
它采用TO-220封装，外围元件少，性能优异，直到现在还一直被广泛应用于音响上。
LM1875价格低廉，最适合于不想花太多钱又想过发烧瘾的爱好者业余制作，其音质也一直广受好评。
LM1875体积小巧，且功率可达30W，内部也有过载、过热及感性负载反峰电压保护。
2、LM4766LM4766是国半公司推出的双声道大功率放大集成电路，每个声道在8欧姆负载上可以输出40W平均功率，而且失真小于0.1%，如图2所示。
在国半公司的产品系列中，LM4766被归入“序曲”（Over ture）系列，属于最高端的单片双声道大功率放大集成电路。
它内含NS公司研制的SPIKc保护电路，对输出级晶体管的安全工作区（SOA）进行动态检测与保护，全面实现过压、欠压、过载、输出短路（包括短路到地与短路到电源）、热失控和瞬时温度冲击等保护功能，无须外接各种保护电路。
3.LM3886LM3886是单声道、高性能音频功放IC，如图3所示。
它是美国国家半导体公司的“序曲”音频功放系列功率最大的型号，连续输出功率可达68W，内含自行研制的SPIKc保护电路，无须外接各种保护电路。
4、LM4780LM4780技能参数与LM3886完全一样，应该就是LM3886的双软声道版本，它内含是两个LM 3886，如图4所示。

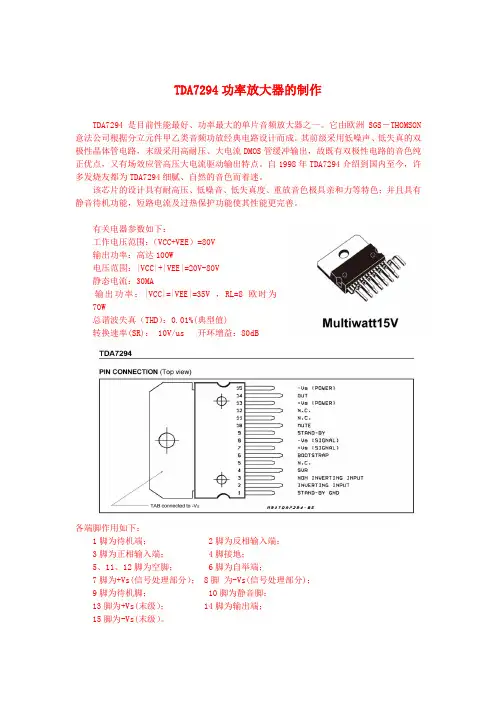

5、TDA7294TDA7294、TDA7293是ST公司两款DMOS大功率音频放大集成电路，它有效宽范围的工作电压，（Ucc+Uee）=80V，还有较高的输出功率（高达100W的音频输出功率），并且具有静音、待机、过热、短路保护功能，以及很小的噪声与失真，如图5所示。
6、TDA7293TDA7293支持多片并联运行，并具有削峰和输出短路指示，如图6所示。
二、参数对照与深入分析：很多人都知道这些参数，如果仅仅停留在这一层面上，相信是不够的。
其实产品数据手册中包含了大量的重要信息，因为厂商要通过产品数据手册来指导用户使用产品，这些信息对于我们用好这些芯片是非常有用的，但厂商为了吸引客户，一定会尽可能将产品最光鲜的一面给大家看，同时尽可能隐藏器件的弱点，造成一些重要信息常常被我们所忽视或误读。
厂商常用的忽悠手段有：1使用非常规的测试条件；2把最好的数据放在最显眼的位置。
因此，作为对策，解读产品数据手册的一个基本原则是：我们不仅要看数据，更要看这些数据是怎么来的（即测试条件是什么），不然往往被数据所欺骗。
另外一个原则是：数据手册的数据都是器件的极限，实际表现往往相去甚远。
下面我们对这几款芯片的主要数据做一个深入的分析。
需要说明的是，本文所有数据均源自厂商的产品数据手册。
1、输出功率从表1可以看到，TDA7294的最大输出功率可达100W，远远大于LM3886的68W。
实际上TDA7294的100W是毫无意义，它是在失真THD=10%时的输出功率，而LM3886的68W是在失真加噪声THD+N=0.1%时候的功率。
事实上TDA7294在THD=0.1%时的功率与LM3886相差无几。
这就ST在测试条件上玩的一个花招。
如果你设计一个需要输出100W可用功率的功放，那么粗心选用一片TDA7294必然会导致失败。
表2详细地反映了各无芯片的实际输出功率与失真率、电压及负载的关系。
从表中可以看出，TDA7293/TDA7294在同样的电压下，输出功率略大于LM3886，这是由于TDA7293/TDA7294输出级采用了自举电路的原因。
不过，自举电路的代价是使听感变差，如果去掉自举电容，音质会明显改善，但最大输出功率将小于LM3886，这是因为DMOS的开启电压较高的原因。
受散热与输出电流的限制，号称100W的TDA7293/TDA7294推4欧姆音箱的推荐工作电压仅为±29V与±27V，与LM3886的±28V相比没有优势。
虽然在推8欧姆音箱的时候TDA7293与LM3886拉开了距离，工作电压可达±40V，输出功率明显胜出，但根据分析，限制最大输出的关键是封装，封装类似的芯片的最大输出功率其实都差不多，详见后文的散热部分。
从表中还可以看出LM4766不适合驱动4欧姆的音箱（未给出数据），这是由于芯片的最大输出电流仅为4A（见表1），低于推荐的±26V工作电压驱动4欧姆负载所需的电流。
LM4766要驱动4欧姆的音箱只能降低工作电压（考虑管压降的话应该不超过±18V）。
几年前曾经有人用LM4766制作的40W功放，号称能推好丹拿（4欧姆音箱），不少人信以为真。
如果我们仔细研究过数据手册，熟悉产品特性的话，就不会上当受骗了。
同样，LM1875受输出电流的限制，推荐电压下4欧姆负载的最大功率小得可怜，仅同8欧姆一样。
它与LM4766一样都不适合用来推低阻抗音箱。
一定要推低阻抗音箱的话，应该采用并联方式。
LM4766和LM1875的输出电流较小的另一个原因是受封装限制，最大功耗较低，必须把电流限制在较小的水平上。
综上所述，用LM1875和LM4766做的BTL电路，不并联的话，供电电压没心要超过±18V，而且只能推8欧姆的音箱。
而THD=10%时，输出信号已经严重削峰，这时的功率对高保真来说毫无意义。
1、失真率在产品数据手册的开头部分，往往会给一个很漂亮的失真率数据，比如表1里面LM3886的0.004%，TDA7294的0.005%。
我们千万不要被这些漂亮的数据所欺骗，要知道这是某个频率、某个功率下的失真，是该芯片的极限，除些之外所有条件下失真率都将超过这个数字，而且多半是超过一个数量级以上的。
数据手册后面的失真率曲线才是我们应该关注的。
失真率曲线比较复杂，与多种因素相关，如功率、频率、负载阻抗等。
通常产品数据手册至少会给出1kHz频率下失真率与输出功率的关系曲线。
图7～图11是产品数据手册里给出的THD失真率曲线的一部分。
LM1875总共有两张图，LM 4766有4张，LM3866最详细，有12张（这里只列出开头两张），TDA7293有两张，TDA729 4有4张（这里只列出开头两张）。
在读这些图时要注意以下几点：（1）、THD与THD+N是不同的，THD+N是包含了噪声的，所以THD+N总是偏大，含金量更高一些。
（2）测试时加不加滤波器对测试结果有明显影响，加了滤波器限制带宽以后，失真率会减小，带宽越小，失真率也越小，参考价值也越小。
图中标注NoFilters就是没有限制信号带宽，标注BW<80kHz，说明测试仪器限制信号带宽是80kHz，即功放的20 kHz的4次以上，16kHz的5次以上等谐波都没有计算进去，失真率自然就小一些。
不标明测试带宽的图，一定要用怀疑的眼光去看，宁可信其有，不可信其无。
从这些图中我们可以得到以下信息。
（1）这些芯片中，大功率下失真最小的是LM3886，50W功率下20kHz失真率不到十万分之二多点，相比之下，TDA7293虽然在300Hz左右时最低失真率与L M3886一样都是十万分之二多点，但随后失真率上升比LM3886快，到20kHz时已经是万分之五，数倍于LM3886。
（2）TDA7293/TDA7294的高频（比如20kHz）失真率从3W左右开始就随功率增大而增大，说明高频的谐波增加速度大于基频的增加速度，这真是让人失望。
而LM3886的20 kHz失真率走到30W以上才开始增加。
（3）从数据手册上看，LM4766的内部电路与LM3886可谓大同小异，失真特性也几乎一模一样。
LM1875的内部电路大不一样，失真特性也大不一样。
LM1875的失真率数值虽然比L M4766、LM3886都大，但在100Hz～10kHz这段人耳最敏感的区间内几乎是不变的。
而LM4 766、LM3886的失真率从300Hz最低点开始就直线上升，到20kHz时已经增大了8倍左右。
很多人都说LM1875是最好听的功率IC，原因可能就在于此。
（4）常用的聆听功率在1～10W之间，这个范围办LM3886、TDA7293、TDA7294的失真率看起来都差不多，LM3886只是略小一点，但在LM3866的数据是THD+N，这里包含了噪声。
由于越是小功率的时候噪声的影响越大，因此实际的失真率还是LM3886明显低于TDA72 93和TDA7294。
3、压摆率与功率带宽压摆率在英文里这Slew Rate，简称SR。
压摆率也称转换速率。
其单位是V/us，它反映的是放大器对信号变化速度的反应能力，信号幅度越大，信号频率越高，要求放大器的SR也越大，如图12所示。
三者之间的关系为Imax=SR/(2PAI*Um)，其中Um是最大输出电压。
