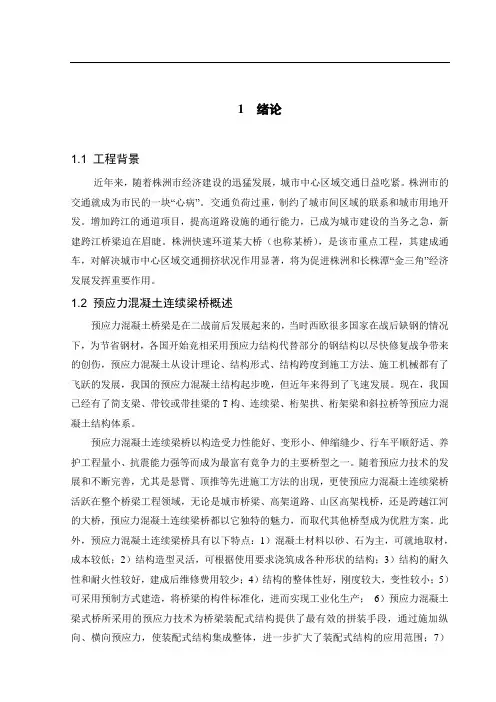

【土木毕设】主桥全长460m,80m+3x100m+80m预应力混凝土连续梁桥公路-Ⅰ级_计算书

【土木毕设】主桥全长460m,80m+3x100m+80m预应力混凝土连续梁桥公路-Ⅰ级_计算书

1 绪论1.1 工程背景近年来,随着株洲市经济建设的迅猛发展,城市中心区域交通日益吃紧。

株洲市的交通就成为市民的一块“心病”。

交通负荷过重,制约了城市间区域的联系和城市用地开发。

增加跨江的通道项目,提高道路设施的通行能力,已成为城市建设的当务之急,新建跨江桥梁迫在眉睫。

株洲快速环道某大桥(也称某桥),是该市重点工程,其建成通车,对解决城市中心区域交通拥挤状况作用显著,将为促进株洲和长株潭“金三角”经济发展发挥重要作用。

1.2 预应力混凝土连续梁桥概述预应力混凝土桥梁是在二战前后发展起来的,当时西欧很多国家在战后缺钢的情况下,为节省钢材,各国开始竞相采用预应力结构代替部分的钢结构以尽快修复战争带来的创伤,预应力混凝土从设计理论、结构形式、结构跨度到施工方法、施工机械都有了飞跃的发展,我国的预应力混凝土结构起步晚,但近年来得到了飞速发展。

现在,我国已经有了简支梁、带铰或带挂梁的T构、连续梁、桁架拱、桁架梁和斜拉桥等预应力混凝土结构体系。

预应力混凝土连续梁桥以构造受力性能好、变形小、伸缩缝少、行车平顺舒适、养护工程量小、抗震能力强等而成为最富有竟争力的主要桥型之一。

随着预应力技术的发展和不断完善,尤其是悬臂、顶推等先进施工方法的出现,更使预应力混凝土连续梁桥活跃在整个桥梁工程领域,无论是城市桥梁、高架道路、山区高架栈桥,还是跨越江河的大桥,预应力混凝土连续梁桥都以它独特的魅力,而取代其他桥型成为优胜方案。

此外,预应力混凝土连续梁桥具有以下特点:1)混凝土材料以砂、石为主,可就地取材,成本较低;2)结构造型灵活,可根据使用要求浇筑成各种形状的结构;3)结构的耐久性和耐火性较好,建成后维修费用较少;4)结构的整体性好,刚度较大,变性较小;5)可采用预制方式建造,将桥梁的构件标准化,进而实现工业化生产;6)预应力混凝土梁式桥所采用的预应力技术为桥梁装配式结构提供了最有效的拼装手段,通过施加纵向、横向预应力,使装配式结构集成整体,进一步扩大了装配式结构的应用范围;7)连续梁内力的分布较合理,其刚度大,对活载产生的动力影响较小。

某斜拉桥牵索挂篮计算书(midas建模计算)

某斜拉桥牵索挂篮计算书(midas建模计算)

4.6 主纵梁中支点承压块 ............................................................................................................................ 28 4.7 反力轮检算 ........................................................................................................................................... 28 4.7.1 销轴检算 ................................................................................................................................... 28 4.7.2 局部承压 ................................................................................................................................... 28 5、结论与建议 ........................................................................................................................................程概况
佛山市龙湾大桥主桥采用跨径30+125+290+125+30m=600m预应力砼双塔双索面斜拉桥, 主梁采用预应力砼双边箱断面,全宽32.5m,中心线高度3.0m,顶板设双向2%横坡,底板水 平。主梁采用C55 砼。 ①、节段划分 综合考虑结构受力、节段重量、张拉设备和施工周期等因素,标准梁段长度为 5.5m, 节段重量约为440 吨, 悬臂施工节段共25个。 0#块顶面长度11.9m, 过渡孔现浇段长度37.5m, 采用支架现浇。边跨合龙段长度为2.0m,中跨合龙段长度为4.8m。 主梁参数表 节段编号 0#块 1#块 2#块 边跨 3#~19# 20# 边跨合拢段 过渡孔现浇段 1'#块 2'#块 中跨 3'#~25'# 中跨合拢段 5.5 5.6/2 436.8 416/2 节段长度(m) 11.9 4.25 5.5 5.5 5.5 2.8 36.82 4.25 5.5 表1 节段重量(t) 1387.9 390 449.1 436.8 457.6 190.1 4234.4 390 449.1

桥梁工程毕业设计计算书(五跨等截面连续梁桥)

桥梁工程毕业设计计算书(五跨等截面连续梁桥)

1 设计基本资料1.1 概述跨线桥应因地制宜,充分与地形和自然环境相结合。

跨线桥的建筑高度选取除保证必要的桥下净空外,还需结合地形以减少桥头接线挖方或填方量,最终再谈到经济实用的目的。

如果桥两端地势较低,主要采用梁式桥;略高的则主要采用中承式拱肋桥;更高的则宜采用斜腿刚构、双向坡拱等形式。

在桥型的选择时,一方面从“轻型”着手,以减少圬工体积,另一方面结合当地的资源材料条件,以满足就地取材的原则。

随着社会和经济的发展,生态环境越来越受到人们的关注与重视,高速公路跨线桥将作为一种人文景观,与自然相协调将会带来“点石成金”的效果。

高速公路上跨线桥常常是一种标志性建筑物,桥型本身具有的曲线美,能够与周围环境优美结合。

茶庵铺互通式立体交叉K65+687跨线桥,必须遵照“安全、适用、经济、美观”的基本原则进行设计,同时应充分考虑建造技术的先进性以及环境保护和可持续发展的要求。

1.1.1设计依据按设计任务书、指导书及地质断面图进行设计。

1.1.2 技术标准(1)设计等级:公路—I级;高速公路桥,无人群荷载;(2)桥面净宽:净—11.75m + 2×0.5 m防撞栏;(3)桥面横坡:2.0%;1.1.3 地质条件桥址处的地质断面有所起伏,桥台处高,桥跨内低,桥跨内工程地质情况为(从上到下):碎石质土、强分化砾岩、弱分化砾岩,两端桥台处工程地质情况为:弱分化砾岩。

1.1.4 采用规范JTG D60-2004 《公路桥涵设计通用规范》;JTG D62-2004 《公路钢筋砼及预应力砼桥涵设计规范》;JTG D50-2006 《公路沥青路面设计规范》JTJ 022-2004 《公路砖石及砼桥涵设计规范》;1.2 桥型方案经过方案比选,通过对设计方案的评价和比较要全面考虑各项指标,综合分析每一方案的优缺点,最后选定一个最佳的推荐方案。

按桥梁的设计原则、造价低、材料省、劳动力少和桥型美观的应是优秀方案。

独塔单索面斜拉桥比较美观,但是预应力混凝土等截面连续梁桥桥梁建筑高度小,工程量小,施工难度小,可以采用多种施工方法,工期较短,易于养护。

毕业设计600m斜拉桥设计【范本模板】

毕业设计600m斜拉桥设计【范本模板】

本科毕业设计说明书题目:圣阳桥设计院(部):交通工程学院专业:交通工程班级:交通工程091姓名:孙庆军学号:2009011181指导教师:范伟完成日期:2013年6月15日目录摘要 (IV)ABSTRACT (V)第1章绪论 ................................................................................................... - 1 -1。

1斜拉桥发展概述 ...................................................................................................... - 1 - 第2章初步设计 ............................................................................................. - 3 -2。

1、设计资料 ............................................................................................................... - 3 -2。

1。

1、工程概述..................................................................................................... - 3 -2.1.2、技术标准........................................................................................................... - 3 -2。

斜拉桥施工技术

斜拉桥施工技术

斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的,见图8.1.1。

图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力(密索体系)或承受弯矩(稀索体系)为主,支撑体系以拉索受拉和索塔受压为主的桥梁。

拉索的作用相当于在主梁跨内增加了若干弹性支承,使主梁跨径显著减小,从而大大减少了梁内弯矩、梁体尺寸和梁体重力,使桥梁的跨越能力显著增大。

与悬索桥相比,斜拉桥不需要笨重的锚固装置,抗风性能又优于悬索桥。

通过调整拉索的预拉力可以调整主梁的内力,使主梁的内力分布更均匀合理。

一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。

1. 孔跨布置现代斜拉桥最典型的跨径布置(图8.1.2)有两种:双塔三跨式和单塔双跨式。

特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。

双塔三跨式是斜拉桥最常见的一种布置方式。

主跨跨径根据通航要求、水文、地形、地质和施工条件确定。

考虑简化设计、方便施工,边跨常设计成相等的对称布置,也可采用不对称布置,边跨和中跨经济跨径之比通常为0.4。

另外,应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。

如:主跨有荷载会增加端锚索的应力,而边跨上有活载时,端锚索应力会减少。

拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。

当跨径比为0.5 时,可对称悬臂施工到跨中进行合龙;小于0.5 时,一段悬臂是在后锚的情况下施工的。

独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一,通常可采用两跨对称布置或两跨不对称布置。

两跨对称布置,由于一般没有端锚索,不能有效约束塔顶位移,故在受力和变形方面不能充分发挥斜拉桥的优势,而如果用增大桥塔的刚度来减少塔顶变位则不经济。

采用两跨不对称布置则可设置端锚索控制桥塔顶的位移,受力比较合理,采用不对称布置时,要注意悬臂端部的压重和锚固。

图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上,边孔高度不大或不影响通航时,在边孔设置辅助墩,可以改善结构的受力状态。

单塔单索面斜拉桥公路大桥工程施工组织设计

单塔单索面斜拉桥公路大桥工程施工组织设计

目录第一章工程概况 (449)1.1项目自然条件 (449)1.2工期要求 (450)1.3工程主要内容 (450)第二章施工组织安排 (452)2.1施工组织安排总体思路 (452)2.2项目经理部设置 (452)2.3设备、人员动员周期及配置 (453)2.4设备、人员、材料到场方法 (455)2.5施工顺序及工期 (455)2.6供水、供电、供油方案 (456)2.7施工总平面布置 (457)第三章主要分项工程施工方案 (458)3.1基桩施工方案 (458)3.1.1施工设想 (458)3.1.2施工方案 (458)3.2承台施工方案 (462)3.2.1施工设想 (462)3.2.2吊箱设计与施工 (462)3.2.3吊箱拆除 (464)3.2.4钢筋施工 (464)3.2.5冷却循环水系统安装 (464)3.2.6大体积砼浇筑 (464)3.3墩身施工 (465)3.3.1施工设想 (465)3.3.2墩身施工技术要点 (465)3.4钢箱梁、索塔、斜拉索施工 (466)3.5附属工程施工方案 (466)第四章重点、难点工程施工方案 (467)4.1索塔施工方案 (467)4.1.1索塔施工设施与设备 (467)4.1.2索塔施工要点 (468)4.2钢箱梁加工、吊装施工方案 (472)4.2.1钢箱梁加工 (472)4.2.2钢箱梁运输 (479)4.2.3塔梁固结区及塔附近无索区钢箱梁(B、K、L、N)吊装 (479)4.2.4边跨钢箱梁吊装 (480)4.2.5主跨钢箱梁吊装 (480)4.2.6主跨合拢 (481)4.2.7钢箱梁涂装 (481)4.2.8支座安装施工 (482)4.3斜拉索加工、安装施工方案 (482)4.3.1拉索制作工艺 (482)4.3.2放、挂索系统布设 (487)4.3.3放索 (487)4.3.4挂索 (488)4.3.5张拉 (488)4.4商品砼质量保证方案 (489)第五章质量保证措施 (495)5.1实行“项目法管理”,贯彻ISO-9000族系列国际质量标准要求 (495)5.2建立健全工程质量管理机构和质量保证体系 (495)5.3质量控制措施 (498)第六章工期保证措施 (500)6.1制定科学的组织管理制度,努力提高管理水平 (500)6.2组织保证措施 (500)6.3加强计划、统计和信息管理 (500)第七章安全保证措施 (502)7.1对本工程施工中潜在的危险的评估 (502)7.2安全保证措施 (502)7.2.1建立安全生产保证体系 (502)7.2.2健全安全组织,强化安全检查机构 (503)7.3常规安全管理措施 (504)7.4主要分项工程安全管理措施 (505)7.5特殊安全管理措施 (505)第八章施工监控 (508)8.1进行斜拉桥施工过程控制的必要性 (508)8.2施工控制应开展的工作内容 (509)8.3西南交通大学拟承担的施工控制工作 (509)8.3.1施工过程实时软控制 (510)8.3.3几何测量(由施工单位承担) (513)8.4控制目标及成果提交方式 (514)8.5使用的主要设备和软件 (514)8.5.1 斜拉桥施工控制专用软件 (514)8.5.2 施工监测 (514)8.6监控工作组织 (514)8.7时间安排 (515)8.8项目组人员组成 (515)第九章环保措施冬季、雨季施工安排 (516)9.1雨季施工措施 (516)9.2冬季施工措施 (516)第十章环保措施 (517)10.1原则 (517)10.2组织措施 (517)10.2.1组织机构 (517)10.2.2组织措施 (517)10.3技术措施 (518)10.3.1噪声污染控制 (518)10.3.2粉尘污染控制 (518)10.3.3水质污染控制 (519)10.3.4污水污泥废弃物料 (519)10.3.5生态环境的保护 (520)第一章工程概况***大桥包括三部分:通航孔桥、非通航孔桥和换道立交。

1#交通桥计算书

1#交通桥计算书

1#交通桥计算书一、设计资料1、计算跨径:m 973.431cos 8.531cos 00=⨯==斜l l2、设计荷载:公路—Ⅱ级3、斜交角度:3104、使用材料:板采用C25混凝土、HRB335钢筋;钢筋混凝土重度取3/25m kN =板γ;14.7108.2100.245=⨯⨯=c s E E ,板面铺装C30混凝土,取3/24m kN =装γ。

5、各部分主要尺寸: 计算跨径:m l 973.4=; 板斜长:m 8.5=斜L 板全宽:B=5m板斜宽:m B B 831.531cos /0==斜板厚:t=0.35m ,铺装层厚度:最厚处85mm 、最薄处50mm 6、设计环境:环境类别为Ⅱ类 7、设计依据:(1)中华人民共和国行业标准:公路桥涵设计通用规范(JTGD60-2004),简称《桥规》,人民交通出版社,2004年;(2)中华人民共和国行业标准,公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004),简称《公预规》,人民交通出版社,2004年。

二、作用效应计算(一)永久作用效应计算 1、单位面积上的荷载集度q在行车道部分设置双向横坡,平均铺装层厚度为0.0675mm kN g k /29.11255/16.015.1250.135.0240.10675.0=⨯⨯+⨯⨯+⨯⨯=(将护栏重量按均布荷载考虑,单位宽度取1m );2、主弯矩永久作用效应采用《桥梁工程》(上册)(范立础主编。

人民交通出版社,2001.11)第八章第二节推荐的方法进行计算,方法简介及所用公式。

依005.18.5831.5==斜斜L B板跨中央:弯矩系数004.0095.021-==k k , 则:m kN l g k M k ⋅=⨯⨯==08.368.529.11095.02211 m kN l g k M k ⋅-=⨯⨯-==519.18.529.11004.02222 M 1,,M 2—自重作用下斜板桥跨中中点的主弯矩 主弯矩的主方向角:026=γ 板带支座边缘的剪力,m kN l g V k gk ⋅=⨯⨯==74.328.529.1121210: 3、钢筋方向的弯矩3.1995.0<=B l ,钢筋配筋按渐变方式布置,即跨中主筋垂直于支撑边,边缘钢筋平行于自由边。

斜拉桥计算书

斜拉桥计算书
5. 结构纵向静力计算 ................................................................................. 11
5.1 计算模型 ....................................................... 11 5.2 荷载组合 ....................................................... 12 5.3 混凝土主梁施工阶段验算 ......................................... 12 5.3.1 施工步骤................................................................................................................. 12 5.3.2 计算结果................................................................................................................. 12 5.4 使用阶段验算 ................................................... 14 5.4.1 静力计算结果 ......................................................................................................... 14 5.4.2 应力计算结果 ......................................................................................................... 25

斜拉桥设计计算书

斜拉桥设计计算书

┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要本设计根据设计任务要求,依据现行公路桥梁设计规范,兼顾技术先进,安全可靠,适用耐久,经济合理的原则,提出了预应力混凝土双索面独塔斜拉桥、预应力混凝土连续刚构、中承式拱桥三个比选桥型。

综合各个方案的优缺点并考虑与环境协调,把预应力混凝土双索面独塔斜拉桥作为推荐设计方案。

进行结构细部尺寸拟定,并利用Midas6.7.1建模,进行静活载内力计算、配筋设计及控制截面应力验算、变形验算等。

经验算表明该设计计算方法正确,内力分布合理,符合设计任务的要求。

关键词:预应力混凝独塔斜拉桥成桥合理状态结构分析AbstractAccording to the design assignment and the present Highway Bridge Specifications, after preliminary analysis, three types of bridge are presented, they are single-pylon Prestressed concrete cable-stayed bridge, prestressed concrete continuous rigid frame and through type steel tube with concrete arch. After comparing their characters comprehensively, the prestressed Prestressed concrete cable-stayed bridge are selected as the main design scheme for further analysis. Through create model and run structural analysis, get the effect in the action of dead load, live load,and then calculate the effect in the beam for designing prestressed steel and the checking computation of key section intension, stress, living load distortion, The conclusion can be drawn that the design is up to the assignment.Key word:prestressed concrete;single-pylon cable-stayed bridge;rational dead load state ; structure analysis .┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一部分方案比选第一章方案构思与比选第1节桥位处地形,地质等资料桥位处的地形,地质条件见图1。

单索面预应力混凝土斜拉桥设计

单索面预应力混凝土斜拉桥设计

单索面预应力混凝土斜拉桥设计目录第1章绪论 (1)1.1概述 (1)1.1.1结构体系 (1)1.1.2主梁 (2)1.1.3索塔 (2)1.1.4拉索 (3)1.1.5桥型确定 (3)1.2目的与意义 (3)2.1.1立题目的 (3)2.1.2立题意义 (4)1.3主要内容 (4)第2章技术指标及设计资料 (5)2.1设计依据 (5)2.1.1技术指标 (5)2.1.2设计规范 (5)2.1.3航运净空 (5)2.2材料参数 (5)2.2.1混凝土 (6)2.2.2预应力钢材 (6)2.2.3斜拉索 (6)2.2.4桥面铺装 (6)2.2.5支座 (6)2.2.6伸缩缝 (6)2.3设计荷载与组合 (6)2.3.1主要设计荷载 (6)2.3.2索塔的作用效应组合 (7)2.3.3拉索的内力组合 (8)第3章桥型与结构形式 (10)3.1桥型总体布置 (10)3.2结构形式及尺寸 (12)3.2.1下部结构构造 (12)- 1 -3.2.2主塔 (12)3.2.3斜拉索 (12)3.2.4主梁 (13)第4章结构整体分析 (14)4.1计算原则 (14)4.2基本参数 (14)4.2.1截面性质 (14)4.2.2设计荷载 (15)4.3建模分析 (16)4.3.1结构计算简图 (16)4.3.2索力优化前内力及变形 (17) 第5章成桥状态的索力优化 (18)5.1索力优化原理 (20)5.2影响矩阵法优化索力 (20)第6章拉索设计 (28)6.1恒载索力 (28)6.2拉索构造 (29)6.3拉索下料长度 (30)6.4索力验算 (34)第7章索塔锚固区受力分析 (36) 7.1概述 (36)7.2锚固区受力 (36)7.3计算分析 (38)7.4预应力筋的估算 (42)7.4.1预应力损失 (42)7.4.2预应力筋的估算原则 (44)7.4.3预应力筋布置 (45)7.4.4估算预应力筋 (45)7.5有效预应力 (46)7.6承载能力极限状态验算 (49)7.6.1计算原则 (49)7.6.2预应力次效应 (50)7.6.3正截面抗弯承载力计算 (51)- 2 -7.7斜截面抗剪承载力 (55)7.8持久状况正常使用极限状态计算 (55)7.9持久状况应力计算 (58)附录1 (64)附录2 (66)- 3 -第1章绪论1.1概述斜拉桥是一种桥面体系受压、支承体系受拉的结构,其桥面体系由加劲梁构成,其支承体系由钢索组成。

[厦门]单索面混合梁斜拉桥劲性骨架计算书(midas计算)_secret

[厦门]单索面混合梁斜拉桥劲性骨架计算书(midas计算)_secret

XX大桥劲性骨架受力计算书1、工程概况xx市滨xx大道(xx大桥~xx路段)工程x标段XX大桥主桥桥型为斜独塔单索面混合梁斜拉桥,主桥结构体系采用塔、梁、墩固结体系,长345m,孔跨布置为(60+65+220)m,其中主跨长220米,边跨长125米,边跨设一个辅助墩。

主墩桩基为16根,直径2.5米的钻孔桩,矩形承台尺寸为2465cm(长)×2050cm(宽) ×500cm(厚)。

下塔墩采用单箱双室截面,墩顶截面横向宽800cm,纵向长1252cm;墩底截面横向宽1650cm,纵向长1905cm。

上塔柱采用钢筋混凝土结构,箱形截面,塔高约98m(桥面以上),塔顶高程为+123.377m,纵向倾斜角为75o。

由于塔柱所处场地限制、塔柱倾斜等原因,塔柱施工通过使用劲性骨架,可以在满足结构受力的前提下提供足够的施工面和确保施工进度;并确保塔柱外形美观,质量优良。

2、劲性骨架设计劲性骨架作为塔柱施工导向、钢筋定位、模板固定之用,也是上塔柱斜拉索钢套管定位安装必不可少的。

劲性骨架由∠75×10、∠50×6等边角钢和[6.3槽钢组成,整个骨架由加劲柱(小断面桁架)、平联、斜撑组成。

加劲柱的截面为70×70cm,采用4根∠75×10角钢作立柱,∠50×6作辅助连接形成小断面桁架。

下塔柱底部平面布置十九个小断面桁架,间距分别为3.1m 和3.69m,加劲柱随塔柱上升逐步收分。

小断面桁架间采用[6.3槽钢作平联和斜拉形成整体,平联竖向间距为1.5m。

塔柱内劲性骨架分节段预制,每节高度初定为4.5m,再实地焊接连成整体。

第一节是固定在塔座顶面埋设的预埋件上,劲性骨架就位后,立即将劲性骨架底口焊牢在承台预埋件上,上口则临时固定在围堰上。

单榀劲性骨架柱安装就位后,通过平联和斜拉连接成整体。

取结构受力状态最为不利的最底层单榀加劲柱计算。

劲性骨架平面布置示意图劲性骨架立面布置示意图1劲性骨架立面布置示意图23、材料特性钢材的材料特性:泊松比:μ=0.3弹性模量: E=210GPa剪切模量: G=81GPa线膨胀系数:a=1.2×10-5密度:ρ=7850Kg/m3截面特性:编号名称杆件型号规格(㎜)截面面积(㎝2)理论重量(㎏/m)惯性矩I(㎝4)回转半径i(㎝)抗弯模量W(㎝3)1 立杆角钢L75×75 ×1014.126 11.089 71.98 2.26 13.642 辅助拉杆角钢L50×50×65.688 4.465 13.05 1.52 3.683 平联斜拉槽钢[63×40 ×4.88.45 6.63 51.2 2.46 16.3单榀劲性骨架立柱平面图4、荷载计算塔柱劲性骨架向内侧倾斜,此时钢筋对劲性骨架将产生水平分力,施工过程中最不利的情况就是安装定位一片骨架,骨架底面连接还未焊死,绑扎完骨架两侧的钢筋,骨架未联成整体,同时考虑风荷载和钢筋水平分力同侧的时候为最不利。

预应力混凝土简支箱梁桥设计

预应力混凝土简支箱梁桥设计

预应力混凝土简支箱梁桥设计郑州航空工业管理学院毕业设计届专业班级题目预应力混凝土简支梁桥设计姓名******学号*********指导教师******* 职称******2013 年 5 月 20 日摘要简支梁桥是静定结构,各跨单独受力,结构受力比较单纯,不受支座变形等影响,适用于各种地质情况,结构比较简单,容易做成标准化,装配式构件,制造、安装均比较方便,是一种采用最广泛的的梁式桥。

而预应力混凝土的设计是为了避免钢筋混凝土结构的裂缝过早出现,充分利用高强度钢筋及高强度混凝土,设法在混凝土结构或构件承受使用荷载前,通过施加外力,使得构件产生的拉应力减小,从而延长桥梁的使用寿命。

设计桥梁跨度为30m+30m+36m+30m+30m ,桥面总宽15.3m,一级公路标准,双向4车道,主梁采用预应力混凝土,后张法施工。

设计过程如下:首先,进行桥型方案分析比选,拟定主梁形式。

在拟定好主梁形式后进行主梁主要构造及细部尺寸的设计,本设计采用箱形梁方案。

其次,按照规范进行主梁的作用效应计算、预应力钢束的估算及其布置并计算主梁截面几何特性。

再次,进行钢束预应力损失计算、承载能力极限状态计算、持久状况正常使用极限状态抗裂性验算、主梁变形验算。

最后,进行施工方案的编制,主要包括上部结构施工,下部结构基础和墩身的施工工艺等。

关键词箱形梁;预应力混凝土简支梁桥;后张法;施工方案Title Prestressed concrete box girder bridge designThe name ********** Number of *********Instructor ******* Titles *******AbstractSimply supported beam bridge is a statically determinate structure, each single force, force structure is relatively simple, is not affected by the deformation of the support, suitable for various geological conditions, simple structure, easy to make standardization, assembly member, manufacturing, installation is convenient, is a kind of girder bridges with the most extensive. The design of prestressed concrete is in order to avoid premature of reinforced concrete structure crack appears, make full use of high strength steel and high strength concrete, managed to concrete structures or members under service load, by applying external force, stress reduce the tension makes component, thereby prolonging service life of bridge. Prestressed concrete beam bridge generally applies to the following 50m highway bridge.Design of the bridge span is30m+30m+36m+30m+30m, the total width of 15.3m, a highway, two-way 4 lane, the main beam withprestressed concrete, post-tensioned construction.The design process is as follows:First of all, make comparison and selection of bridge scheme, make girder type. Design the main structure and the size of the details in the draft girder girder type, this design uses the box beam.Secondly, according to the standard of estimating effect calculation of main girder, prestressed steel beam and the arrangement and to calculate the geometric property of section.Thirdly, calculation, calculation of ultimate limit states, permanent condition normal use limit the persistent state of crack resistance checking, end of main beam deformation checking of steel beam prestressed loss.Finally, for the preparation of construction scheme, including the construction of superstructure, substructure and pier foundation construction process.Keywordsbox girder, prestressed concrete beam bridge, post-tensioning method,construction program目录摘要................................................................................................. - 0 - Abstract ............................................................................................ - 1 - 第一部分工程概况......................................................................... - 0 -1. 工程说明 ..................................................................................... - 0 -2.气侯................................................................................................ - 0 -3.地形、地貌.................................................................................... - 1 -4.桥型方案比选................................................................................ - 1 -4.1 具体方案比选 ................................................................ - 1 -4.2 方案比选 ........................................................................ - 3 - 第二部分上部结构计算................................................................. - 6 - 1 基本设计资料............................................................................... - 6 -1.1 跨度和桥面宽度 ............................................................ - 6 -1.2 技术标准 ........................................................................ - 7 -1.3 主要材料 ........................................................................ - 7 -1.4设计依据 ......................................................................... - 7 -1.5基本计算数据 ................................................................. - 8 -2.箱型梁构造形式以及相关设计参数 ........................................... - 9 -2.1 主梁跨中截面主要尺寸拟订........................................ - 9 -2.2计算截面几何特征.......................................................- 10 -3.主梁作用效应计算......................................................................- 14 -3.1 永久作用效应计算......................................................- 14 -3.2 可变作用效应计算......................................................- 17 -3.3 主梁作用效应组合......................................................- 29 -4.预应力钢束的估算及其布置 .....................................................- 31 -4.1.预应力钢筋数量的估算...............................................- 31 -4.2 预应力钢束布置 ..........................................................- 33 -5.计算主梁截面几何特性..............................................................- 41 -5.1 截面面积及惯性矩计算..............................................- 41 -5.2 截面静矩计算 ..............................................................- 45 -5.3 截面积和特性总表......................................................- 53 -6.钢束预应力损失计算..................................................................- 55 -6.1 预应力钢束与管道壁间的摩擦损失..........................- 55 -6.2 由锚具变形、钢束回缩引起的预应力损失..............- 58 -6.3混凝土弹性压缩引起的预应力损失...........................- 60 -6.4由钢束应力松弛引起的预应力损失...........................- 67 -6.5 混凝土收缩和徐变引起的预应力损失......................- 68 -6.6 成桥后各截面由张拉钢束产生的预加力作用效应计算- 71 -6.7 预加力计算及钢束预应力损失汇总..........................- 74 -7.承载能力极限状态计算..............................................................- 81 -7.1 跨中截面正截面计算..................................................- 81 -7.2 验算最小配筋率 ..........................................................- 83 -7.3 斜截面抗剪承载能力验算..........................................- 84 -8.持久状况正常使用极限状态抗裂性验算 .................................- 88 -8.1 正截面抗裂验算 ..........................................................- 88 -8.2 斜截面抗裂验算 ..........................................................- 90 -9.持久状况构件的应力验算 .........................................................- 98 -9.2 预应力钢束拉应力验算............................................- 101 -9.3 斜截面混凝土主压应力验算....................................- 103 -10.短暂状况构件的应力验算 ..................................................... - 112 -10.1 预加应力阶段的应力验算...................................... - 112 -10.2 吊装应力验算 .......................................................... - 114 -11.主梁端部的局部承压计算...................................................... - 116 -11.1 局部承压区的截面尺寸验算 .................................. - 116 -11.2 局部抗压承载力验算 .............................................. - 117 -12.主梁变形验算.......................................................................... - 118 -12.1 计算由预加力引起的跨中反拱度.......................... - 118 -12.2 计算由荷载引起的跨中挠度..................................- 122 -12.3 结构刚度验算 ..........................................................- 122 -12.4 预拱度的设置 ..........................................................- 122 - 第三部分预应力混凝土简支箱梁施工方案设计 ....................- 123 -1.工程概况....................................................................................- 123 -2.编制依据....................................................................................- 123 -3.桥梁主要部位施工方案............................................................- 123 -3.1 钻孔灌注桩施工 ........................................................- 123 -3.2预应力简支箱梁施工.................................................- 134 -3.3.墩台施工工艺 .............................................................- 138 -3.4 盖梁施工工艺 ............................................................- 141 -3.5.桥梁安装施工工艺.....................................................- 142 -3.6 桥面系施工工艺 ........................................................- 143 - 参考文献.......................................................................................- 145 - The causes, prevention and treatment of cracks in concrete ..- 146 -1.Causes and types of concrete cracks ......................................- 147 -2.Concrete cracks and prevention .............................................- 148 -2.1 Shrinkage cracks and prevention of .....................- 148 -2.2 Plastic shrinkage cracks and prevention ..............- 150 -2.3 subsidence cracks and prevention ............................- 152 -2.4 Temperature cracks and prevention ........................- 153 -2.5 chemical reaction caused cracks and prevention ...- 156 -3 crack treatment ........................................................................- 157 -3.1 Surface repair method ...............................................- 157 -3.2 grouting, caulking closure method ...........................- 157 -3.3 Structural reinforcement method ............................- 158 -3.4 Concrete replacement method ..................................- 158 -3.5 electrochemical Protection Act .................................- 158 -3.6 biomimetic self-healing legal ....................................- 159 - Conclusion: ..................................................................................- 159 -混凝土裂缝的成因、预防及处理 ..............................................- 161 -1.混凝土裂缝的成因及种类 .......................................................- 162 -2.混凝土中常见裂缝及预防 .......................................................- 163 -2.1干缩裂缝及预防 .........................................................- 163 -2.2塑性收缩裂缝及预防.................................................- 164 -2.3沉陷裂缝及预防 .........................................................- 165 -2.4温度裂缝及预防 .........................................................- 166 -2.5化学反应引起的裂缝及预防.....................................- 168 -3.裂缝处理....................................................................................- 168 -3.1表面修补法 .................................................................- 169 -3.2 灌浆、嵌缝封堵法....................................................- 169 -3.3结构加固法 .................................................................- 169 -3.4混凝土置换法 .............................................................- 169 -3.5 电化学防护法 ............................................................- 170 -3.6仿生自愈合法 .............................................................- 170 - 结束语:.......................................................................................- 170 -第一部分工程概况1.工程说明该工程位于周口市八一路上,是八一路跨越沙颍河的重要节点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

- 1 -第1章 绪论1.1 概述斜拉桥是一种桥面体系受压、支承体系受拉的结构,其桥面体系由加劲梁构成,其支承体系由钢索组成。

上世纪70年代后,混凝土斜拉桥的发展可分成三个阶段:第一阶段:稀索,主梁基本上为弹性支承连续梁;第二阶段:中密索,主梁既是弹性支承连续梁,又承受较大的轴向力;第三阶段:密索,主梁主要承受强大的轴向力,又是一个受弯构件。

近年来,结构分析的进步、高强材料的施工方法以及防腐技术的发展对大跨斜拉桥的发展起到了关键性的作用。

斜拉桥除了跨径不断增加外,主梁梁高不断减小,索距减少到10m 以下,截面从梁式桥截面发展到板式梁截面。

混凝土斜拉桥已是跨径200m ~500m 范围内最具竞争力的桥梁结构。

1.1.1 结构体系斜拉桥的基本承载构件由梁(桥面)、塔和索三部分组成,且三者以不同的方式影响总体结构的性能。

实际设计时三者是密不可分的。

塔、梁及索的不同变化和相互组合,可以构成具有各自结构性能且力学特点和美学效果的突出的斜拉桥。

正因为如此,斜拉桥基本体系可按力学性能分为漂浮体系、支承体系、塔梁固结体系和刚构体系:漂浮体系为塔墩固结、塔梁分离,主梁除两端有支承外,其余全部用拉索悬吊,是具有多点弹性支承的连续梁。

支承体系即墩梁固结、塔梁分离,在塔墩上设置竖向支承,为具有多点弹性支撑的三跨连续梁。

塔梁固结体系即塔梁固结并支承在墩上,梁的内力和挠度同主梁与塔柱的弯曲刚度比值有关。

其支座至少有一个为纵向固定。

刚构体系为梁塔墩互为固结,形成跨度内具有多点弹性支承的刚构。

这种体系的优点是既免除了大型支座又满足悬臂施工的稳定要求,结构整体刚度较好,主梁挠度小;缺点是主梁固结处负弯矩较大,较适合于单塔斜拉桥。

在塔墩很高的双塔斜拉桥中,若采用薄壁柔性墩来适应温度和活载等对结构产生的水平变形,形成连续刚构,能保持刚构体系的优点,并使行车平顺。

采用这种体系的有美国的Dames Point 桥和我国的广东崖门大桥等。

- 2 -在边跨加辅助墩,对梁和塔的内力和变形都很有利。

实践表明,无论采用以上何种体系,设一个辅助墩后,塔顶水平位移、主梁跨中挠度、塔根弯矩和边跨主梁弯矩均急剧降低,一般约为原来的40%~65%。

1.1.2 主梁斜拉桥主梁直接承受车辆荷载,是斜拉桥主要承重构件之一。

由于受拉索的支承作用,与其它体系桥梁相比,斜拉桥主梁具有跨越能力大、建筑高度小和能够借助拉索的预应力对主梁内力进行调整等特点。

斜拉桥的跨径比应考虑全桥刚度、拉索疲劳强度、锚固墩承载能力等多种因素确定。

双塔斜拉桥的边跨与主跨比一般为0.25~0.50,从经济角度考虑,宜取0.4。

斜拉桥主梁自重应尽量减小,梁高与主跨比L h /变化范围一般在1/50~1/100,对密索体系大跨径斜拉桥,高跨比可小于1/200;单索面要按抗扭刚度确定。

主梁截面形式应根据跨径、索距、桥宽等不同需要,综合考虑结构的力学要求、抗风稳定、施工方法等选用。

如对于单索面斜拉桥,主梁断面宜采用抗风性能优越的近似三角形断面。

主梁按材料可分为混凝土梁、钢梁、结合梁和混合梁,其中混凝土梁的主要优点是:(1) 造价低。

但当主跨大于500m 时,混凝土主梁的低造价难以抵销由于混凝土自重大而导致拉索和基础费用的额外增值。

(2) 刚度大挠度小。

在汽车作用下,产生的主要挠度约为类似钢结构的60%左右。

(3) 抗风稳定性好。

这是由于混凝土结构振动衰减系数约为钢结构的两倍。

(4) 后期养护比钢桥简单便宜。

缺点是跨越能力不如钢结构大,施工速度不如钢结构快。

1.1.3 索塔作用于斜拉桥主梁的恒活载通过拉索传递给索塔,因而索塔是通过拉索对主梁起弹性支承作用的重要构件。

索塔上的作用力除本身的自重引起的轴力外,还有拉索索力的垂直分力引起的轴向力、水平分力引起的弯矩和剪力。

索塔设计应满足强度、刚度、稳定等使用要求,并充分考虑施工方便、造价低及造型美观等要求。

斜拉桥索塔的型式有柱式、门式、A型、倒Y型、菱型和钻石型等。

塔柱截面型式可分成矩形和非矩形两种基本型式。

柱式塔柱构造简单,但承受横向水平荷载的能力较差。

对于单索面斜拉桥,由于索塔塔柱常设在桥面中央分隔带上,增加了桥面宽度,因此多采用单柱型索塔。

双塔斜拉桥索塔高与主跨比宜选用0.18~0.25,并宜使边索与水平线的夹角控制在25°~45°左右。

1.1.4 拉索斜拉索是斜拉桥的重要组成部分,并显示了斜拉桥的特点。

斜拉桥桥跨结构的重量和桥上荷载,绝大部分或全部通过斜拉索传递到塔柱上。

拉索布置不仅影响桥梁的结构性能,而且影响到施工方法和经济性。

斜拉索横桥向布置可分为中心挂索(单面索)、侧挂索(双面索)和三索面三种体系。

现有桥梁大部分采用双面索,即把斜拉索设于桥面结构两侧;然而,现已成功修建了数座单面索斜拉桥,单索面体系避免了拉索交叉的视觉,给人以美观开阔的视感,结构轻巧,但要求主梁具有必要的横向抗弯和抗扭刚度;较少采用三面索。

在桥梁纵向,拉索布置可选择扇形、竖琴形(平行)、辐射形和不对称形。

平行索从力学和经济的观点考虑不是最佳的形式;辐射形索的索塔锚固区应力集中、构造复杂、造价昂贵且外观较笨重;不对称形索适用于单跨斜拉桥;扇形索综合了平行索和辐射形索的优点,是一种理想的索形。

目前大部分斜拉桥采用扇形索。

目前,斜拉桥已从大索距的稀索发展到小索距的稀索,绝大多数斜拉桥采用密索布置。

一般密索体系布置时,对于混凝土主梁,索距宜采用4m~12m。

为使拉索材料经济,边索倾角宜控制在25°~45°左右。

1.1.5 桥型确定本设计为墩、塔、梁固结的,双塔单索面预应力混凝土斜拉桥。

1.2目的与意义1.2.1 立题目的通过本次有关斜拉桥的毕业设计,可使自己初步了解有关斜拉桥的基本- 3 -知识和结构设计计算的基本理论,并具备相当程度的大跨度桥梁的设计计算能力,为今后的学习和工作打下良好的基础,同时使自己能够熟练运用计算机程序或软件进行桥梁结构设计计算,并熟悉计算机绘图。

1.2.2 立题意义毕业设计是大学四年来最重要的一项学习内容,是对四年所学知识的总结与运用;运用学过的基础理论和专业知识,结合工程实际,参考国家有关规范、标准、工程设计图集及其他参考资料,独立地完成斜拉桥部分构件的设计;同时初步掌握斜拉桥的设计步骤、方法,培养分析问题、解决问题的能力,为以后的继续学习和工作奠定基础。

1.3 主要内容由于时间有限,未对斜拉桥进行全面设计,主要的内容有:(1)XXX混凝土斜拉桥的构造尺寸、结构形式及其结构静力计算,包括计算恒载内力、活载内力、温度内力、支座沉降引起的内力,并进行索塔控制截面的作用效应组合;(2)确定成桥状态的合理索力,即斜拉桥的恒载受力优化;(3)拉索设计,包括拉索应力验算与拉索的构造和下料长度;(4)桥塔锚固区的局部受力分析,对桥塔锚固区配置水平预应力筋。

- 4 -- 5 -第2章 技术指标及设计资料2.1 设计依据2.1.1 技术指标(1)公路等级:高速公路(2)设计速度:120km/h(3)设计荷载汽车荷载:公路—I 级温度作用:均匀温度取±15℃,梁、塔与斜拉索的温差取±10℃,主梁的日照温差按桥面板升温5℃计(4)桥面宽度:2×11m+4×0.45m (防撞栏)+3(分隔带)=26.8m 桥面横坡2%(5)通航标准:通航水位:2.27m(黄海高程)通航净高:48m通航净宽:底宽≥300m,顶宽≥220m(6)基础变位:主墩沉降3.0cm ,边、辅助墩沉降2.0cm(7)主桥竖曲线:凸曲线半径R =16700m ;纵坡:±2%2.1.2 设计规范(1)《公路桥涵设计通用规范》(JTG D60-2004)(2)《公路斜拉桥设计规范》(试行)(JTJ027-96)(3)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)2.1.3 航运净空根据《全国内河通航标准》有关规定及交通部广州航道局提供的有关船舶资料,结合地形、地质条件,考虑特种船舶运营的需要,经审批后的通航净空要求为:通航净空高48m 。

航道净宽300m 。

2.2 材料参数- 6 -2.2.1 混凝土预应力混凝土主梁的混凝土强度等级为C50,索塔为C60,主墩墩身为C50,承台、桩基、边墩和辅助墩墩柱均采用钢筋混凝土结构,混凝土强度等级为C40。

2.2.2 预应力钢材桥塔锚索区的环向预应力钢筋为32φ的精轧螺纹粗钢筋,强度标准值pk f =930MPa ,弹性模量为s E =2.0×510MPa 。

预应力管道均采用预埋金属波纹管成型。

2.2.3 斜拉索该桥采用扭绞型平行钢丝斜拉索,由φ7mm 高强平行钢丝组成,规格为PES7-109~PES7-187,抗拉强度标准值pk f =1670MPa ,弹性模量为p E =2.05×510MPa ,为PE 、PU 双层防护体系。

锚具为冷铸墩头锚。

2.2.4 桥面铺装8cm 厚防水混凝土,容重23KN/3m 。

2.2.5 支座GPZ 抗震型盆式橡胶支座。

2.2.6 伸缩缝SSFB240型伸缩装置。

2.3 设计荷载与组合2.3.1 主要设计荷载(1)永久作用:结构重力、基础变位作用(2)可变作用:汽车荷载(含汽车冲击力)、温度(均匀温度和梯度温度)作用- 7 -2.3.2 索塔的作用效应组合根据《公路桥涵设计通用规范》第4.1.6条规定:公路桥涵结构按承载能力极限状态设计时,应采用以下两种作用效应组合:基本组合—永久作用的设计值效应与可变作用设计值效应相组合,其效应组合表达式为:0γ)(21110∑∑==++=nj Qjk Qj c k Q Q m i Gik Gi ud S S S S γψγγγ式中 ud S —承载能力极限状态下作用基本组合的效应组合设计值; Gi γ—第i 个永久作用效应的分项系数,按表4.1.6的规定采用;重庆交通大学毕业设计(论文)- 8 -根据《公路斜拉桥设计规范》第 4.2.1条规定:公路斜拉桥设计荷载的计算,应遵照《公路桥涵设计通用规范》(JTJ 021—89)执行。

当结构重力产生的效应与汽车荷载产生的效应同号时: =∑);(Q G S q g d γγ 1.2G S 4.1+1'Q S (组合I )=1.1G S +1.31'Q S +1.32Q S (组合III)式中:G S —永久荷载中结构重力产生的效应;1'Q S —基本可变荷载中汽车产生的效应;2Q S —其他可变荷载中的温度影响力和永久荷载中的基础变位影响力的一种或几种产生的效应。

拉索设计中考虑的主要荷载组合见表2-2:表2-2 荷载组合表重庆交通大学毕业设计(论文)- 9 -第3章 桥型与结构形式3.1 桥型总体布置该斜拉桥的桥跨组合为(165+338+165)m=668m 。
