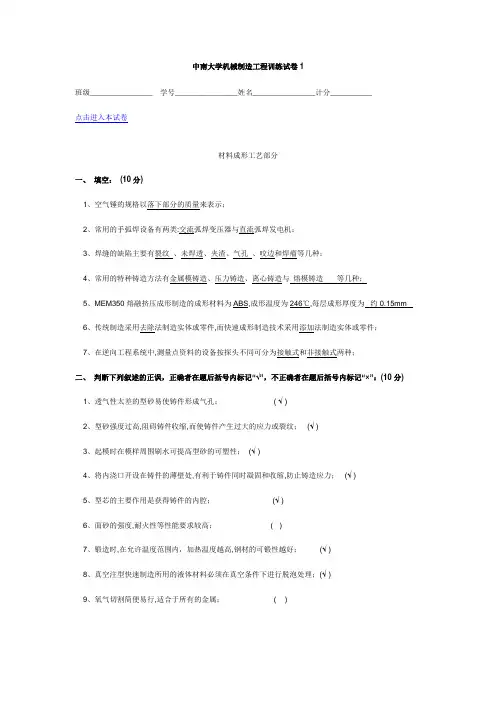

中南大学机械制造工程训练试卷及答案1-5解读
中南大学机械制造工程训练试卷110、焊接件产生应力,是因为工件局部受，热温度分布不均匀引起的；(√ )三、下列各题均有三个可供选择的答案，请你选择正确的答案填在括号内：(10分)1、型砂的耐火性差,造成铸件( B )；A、气孔；B、粘砂；C、冷隔；2、型砂中加锯木屑是为了改善型砂的( B )；A、耐火性；B、退让性；C、强度；3、电火花线切割中工作液一般为( A )；A、皂化液；B、机油；C、冷却水；4、在电火花成形加工有底模具时，一般应制作( B )电极；A、1个；B、2个；C、4个；5、自由锻造适宜于( B )；A、形状复杂锻件；B、形状简单锻件；C、异形锻件；6、模锻适宜于( A )生产；A、大批量；B、单件；C、小批量；7、交流弧焊变压器的空载电压是( A )；A、50—90V；B、220V；C、380V；8、为了使厚板焊透,应该使( A )；A、大于6mm的钢板开坡口；B、钢板预热；C、用直流弧焊发电机焊接9、线切割机床的控制系统每发出一个脉冲,工作台移动( C )；A、0.1mm；B、0.01mmC、0.001mm10、某厂生产15件大型减速机壳体,从缩短工期尽快交货和节约投资降低成本两个方面分析,宜采用( B )方法生产毛坯；A.磨削；B.铣削C.刨削D.插削；2．在数控机床上欲使刀具加工出逆时针圆弧面，该插补指令为（ D ）；A.G00；B.G01；C.G02；D.G03；3．粗加工的任务是快速切除工件大部分的加工余量，因此在选择切削用量时候，应该选用尽可能大的（ C ）；A.切削速度；B.进给量；C.背吃刀量；D.切削宽度。
4．车床型号C6140A中的数字40表示（ B ）；A.最小车削工件的长度的1/10；B.最大车削工件直径的1/10；C.最大车削工件半径的1/10；D.最大车削工件的长度的1/10；5．铣削齿轮通常要采用分度头对工件进行分度，要铣削齿数Z=36的齿轮，每一次分齿时，分度手柄要转过（ D ）圈，分度盘的孔圈数可选择（ D ）；A. 10/9 ，42 ；B. 5/9 ，54；C. 5/9 ，42 ；D. 10/9 ，54；6．生产类型不同，其工艺特点会有差别，下列说法中，不恰当的是（ C ）；A．在单件小批量生产中采用通用机床和标准附件，普通刀具和砂型铸造毛坯；B．在成批生产中采用金属模铸造毛坯和专用刀具量具，分工段排列机床；C．大量生产中将机床设备布置成流水线和采用专用机床，依靠试切法达到加工精度。
中南大学 机械原理 习题(25页)
E 2′
分析:
C1
2
3
B1 B2 1 60
45°
5 6
A °4 D
C 2 E 1 S12
E2
30
60
题8-15: 试设计如图所示的六杆机构。该机构当原动件1自
y轴顺时针转过φ12=60°时，构件3顺时针转过ψ12=45 °
恰轴与重x合。此时滑块6自E 1移动到E 2, 位移
。试确定
S12=20mm铰链B 及C 的位置。
K ?1
2.5
E
B1 θ
ψ
D
C 1′ A
B2
题8-24.图示为一已知的曲柄摇杆机构，现要求用一连杆将摇
杆CD 和滑块F联接起来，使摇杆的三个已知位置 C 1D 、 C
2D 、 C 3D 和滑块的三个位置F 1 、F 2、 F 3相对应。试
确定此连杆的长度及其与摇杆CD 铰接点的位置。
解：
C 2C 3 C1
=200mm,L AD =80mm; 构件AB
为原动件,沿顺时针方向匀速回转 ,试确定:
（1）、四杆机构ABCD 的类型；
（2）、该四杆机构的最小传动角 γmin ;
B C
(3)、滑块F 的行程速比系数K. 解1）、双曲柄机构
γmin A
D
90°
E
2）、
F
题8-9、在图示的连杆机构中，已知各构件的尺寸为:
又: ∠3 =1 ∠C
2OF
2 ∴ ∠4 =
1 2
∠C
2OF
∴ ∠5 = ∠4
∴△OC 2A ≌△OFA
∴AC 2=AF
O
4 35
F
21
A
B
题8-25.图示为一牛头刨床的主传动机构，已知 L AB =L7DE5=m1m0,0mm, 行程速比系数K=2, 刨头5的行程H=300mm, 要求 在整个行程中,推动刨头5有较小的压力角,试设计此机构。
机械设计原理复习题及答案
机械设计原理复习题及答案中南大学现代远程教育课程考试（专科）复习题及参考答案机械设计原理一、判断题：1.零件是机器的运动单元体。
（）×2.若干个零件的组合体称为构件。
（）×3.由构件和运动副所组成的，并且每个构件都在运动的组合体称为机构。
（）×4.由构件和运动副组成的，其它构件都在运动的组合体称为机构。
（）×5.机构中必有一个构件为机架。
（）√6.在主动构件带动下，运动规律可知的构件称为从动件。
（）√7.机构中一定有也只能有一个主动构件。
（）×8.机器与机构的区别是机器结构上更加复杂。
（）×9.机器的运动和动力的来源部分称为工作部分。
（）×10.以一定的运动形式完成有用功的部分是机器的传动部分。
（）×11.由构件和平面运动副所组成的机构称为平面连杆机构。
（）×12.平面连杆机构的特点是制造简单但磨损快。
（）×13.由四个构件和四个运动副依次相联接所组成的机构称为四杆机构。
（）×14.与机架组成转动副的构件称为曲柄。
（）×15.在铰链四杆机构中两连杆都做往复摆动则称为双曲柄机构。
（）×16.在双曲柄机构中主动摇杆可以作往复摆动也可以作整周转动。
（）×17.一般双曲柄机构的两曲柄角速度多不相等。
（）√18.在铰链四杆机构中曲柄一定是最短杆。
（）×19.在铰链四杆机构中摇杆一定不是最短杆。
（）×20.在曲柄摇杆机构中曲柄一定是主动构件。
（）×21.双曲柄机构中机架一定是最短杆。
（）×22.双摇杆机构中连架杆一定不是最短杆。
（）×23.以曲柄摇杆机构中的曲柄为机架得到的还是曲柄摇杆机构。
（）×24.以曲柄摇杆机构中的摇杆为机架得到的还是曲柄摇杆机构。
（）×25.以曲柄摇杆机构中的连杆为机架得到的还是曲柄摇杆机构。
机械原理题库(含答案)---3[修改版]
![机械原理题库(含答案)---3[修改版]](https://img.taocdn.com/s3/m/66b56bec10a6f524cdbf8556.png)
第一篇：机械原理题库(含答案)---3机械原理---3（共63 题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。
A．主动件B．从动件C．机架D．连架杆2、平面四杆机构中，是否存在死点，取决于B 是否与连杆共线。
A．主动件B．从动件C．机架D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A 。
A．大于1B．小于1C．等于1D．等于24、在设计铰链四杆机构时，应使最小传动角γmin B 。
A．尽可能小一些B．尽可能大一些C．为0°D．45°5、与连杆机构相比，凸轮机构最大的缺点是B 。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是A 。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大7、C 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为 D 。
A．偏置比对心大B．对心比偏置大C．一样大D．不一定9、下述几种运动规律中，B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用A 措施来解决。
A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。
A.绝对速度B.相对速度C.滑动速度D.牵连速度12、渐开线在基圆上的压力角为B 。
中南大学机械原理习题
da1 d1 2ha1 97.1mm
d f 1 d1 2hf 1 74.6mm
db1 d1 cos 79.9mm
s1
( 2
2x1tg
)m
8.62mm
e1
(
2
2x1tg
)m
7.1mm
p1 s1 e1 15.72mm
大齿轮
x2 0.21
d2 z2m 590mm
ha2 (ha* x2 )m 3.95mm
答： d f mz 2h*m 2c * m
db mz cos 20
当d f
d
时
b
:
z 2(h * c*) 1 cos 20
db df
当z ＞ 2(h * c*) 时：
1 cos 20
d f ＞ db
b
题10-26、已知一对原则外啮合直齿圆柱齿轮传动旳α=20°， m=5mm、z1=19、z2=42，试求其重叠度εa. 问当有一对轮 齿在节点K处啮合时，是否还有其他轮齿也处于啮合状态； 又当一对轮齿在B1点处啮合时，情况又怎样？
da1=260mm db1≈234.92m m S1≈7.85mm
e1≈7.85mm
da2=460mm db1≈422.86m m S2 ≈ 7.85mm
e2 ≈7.85mm
b
题10-25、试问当渐开线原则齿轮旳齿根圆与基圆重叠时，其 齿数应为多少？又当齿数不小于以上求得旳齿数时，试问基圆 与齿根圆哪个大?
c1 c2 c*m 0.25 3 0.75mm
中心距：
a
m 2
( z1
z2 )
3 2
(19
41)
90mm
齿顶圆直径： da1 (z1 2ha )m (19 2) 3 63mm da2 (z2 2ha )m (41 2) 3 129mm
(最新整理)机械原理试题和答案
(完整)机械原理试题和答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)机械原理试题和答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)机械原理试题和答案的全部内容。
3 。
（10分)图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。
动力由Ⅰ轴输入，蜗轮4为右旋齿，试求：（1)为使蜗轮4按图中n4方向转动，确定斜齿轮1的转动方向。
(2）为使中间轴Ⅱ所受的轴向力能抵消一部分,确定斜齿轮1和齿轮2的轮齿旋向.(3）在图中画出齿轮1和蜗轮4所受的各分力方向。
III1234n4I14n44. 分析题（5分)根据图中注明的尺寸,判断各铰链四杆机构的类型。
a ba；b五、计算题（25分）1.计算图示两机构的自由度（5分）。
2。
在图示轮系中，已知z1=z4=40，z2=z5=30,z3=z6=100，求：i1H。
（8分）答案3。
(共10分）图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。
动力由Ⅰ轴输入，蜗轮4为右旋齿,试求： （1）（2分)为使蜗轮4按图中n 4方向转动，确定斜齿轮1的转动方向。
答：转向如图，箭头下上。
（2）(2分）为使中间轴Ⅱ所受的轴向力能抵消一部分，确定斜齿轮1和齿轮2的轮齿旋向。
答:斜齿轮1 左旋,斜齿轮2 右旋。
（3)（6分，每个分力1分)在图中画出齿轮1和蜗轮4所受的各分力方向。
I1234n4n1I14n4Fr4Fr3Ft4Fa3Fa4Fa34。
分析题（5分）根据图中注明的尺寸,判断各铰链四杆机构的类型。
a 曲柄摇杆机构 b 双曲柄机构五、计算题（25分)1.计算图示两机构的自由度(5分）.11112831118=-⨯-⨯====n P P n H L2.在图示轮系中，已知z 1=z 4=40，z 2=z 5=30，z 3=z 6=100,求：i 1H 。
中南大学 机械原理 习题 (3)
Ｒ２３
γ R32
R12
β
γ角减小 β角增大
Ｒ２１
B
Ｒ２３
γ
R32
β
γ角减小 R２３ β
解：1）、取构件5 φ=arctg f
φ R45 R65
F + R65 + R45 =0
F 2φ
90°- φ
R65
φ R45
4 B27
R45
cos sin 2
F
R54
2)、取构件4 R54 +R34 + R64 =0
R54 R64
R34
R54 φ R64 R34
B26
3)、取构件2、3
P R43tg(45 2)
4)、取构件1、2
M1= Pd2/2tg(α+φV) 其中：φv=arctg fv
fv = f/cosβ
b5-1
R43 PP
B30 B29
2)、螺旋机构
b5-1
F= M/d2
2
1 M
R12 R12
v
v
F
αQ
讨论：当α＜φ时，M ＜0,斜面 机构自锁。
｛F= Q tg(α+φ)
①
M= Qd2/2tg(α+φ)
｛② F= Q tg(α-φ)
B10
M= Qd2/2tg(α-φ)
B28
如图压榨机构
压紧过程：
Q V31
V31
φ
R13 R23 φ
R12
中南大学《机械设计测试题7套》——共25页
中南大学《机械设计测试题7套》机械设计基础：机械设计基础试卷1机械设计基础试卷2机械设计基础试卷3机械设计部分：机械设计部分测试试题1机械设计部分测试试题2机械设计部分测试试题3机械设计部分测试试题4机械设计基础试题（一)一.填空题（20分，每小题2分））1.铰链四杆机构共有三种基本形式，分别是（）机构，（）机构和（）机构。
2.减小滚子半径，滚子从动件盘状凸轮实际轮廓线外凸部分曲率半径将（）；若增大基圆半径，则凸轮机构的压力角将（）。
3.标准渐开线齿轮传动在标准安装时，啮合角等于（）压力角。
4.用范成法加工齿轮，当刀具齿顶线超过啮合线的极限点时，将发生（）现象。
5.（）螺纹和（）螺纹常用于传动，（）螺纹常用于联接。
6.在受横向力的螺栓联接中，当用普通螺栓联接时，靠（）来传递载荷；当用铰制孔螺栓联接时，靠（）来传递载荷。
7.在键联接中，平键的工作面是（），楔键的工作面是（）。
8.在蜗杆传动中，中间平面是指（）。
9.影响带传动工作能力的因（），（），（）。
10.按载荷分类，轴可以分为（）轴，（）和（轴。
二. 判断题（10分）（正确的写T，错误的写F）1.速度瞬心是两刚体上瞬时相对位移为零的重合点。
（）2.在曲柄摇杆机构中，摇杆的极限位置出现在曲柄与连杆共线处。
（）3.渐开线的形状取决于基圆的大小。
（）4.行星轮系的自由度为2。
（）5.受轴向工作载荷的紧螺栓联接中，螺栓所受总载荷是预紧力和轴向工作载荷的总和。
（）6.当齿轮的材料、传动比及齿宽系数一定时，齿面接触强度仅与直径有关。
（）7.由于弹性滑动的存在，主动带轮的圆周速度大于从动带轮的圆周速度。
（）8.当链条节数为奇数时，链条需用过渡链节，这将产生附加弯矩。
（）9.润滑油的粘度随着温度的升高而升高。
（）10.滑动轴承轴瓦的油沟应开在承载区内，这样润滑油进入轴承时，立即起到润滑作用。
（）三.简答题：（24分，每小题6分）1.液体摩擦滑动轴承的计算应限制什么？为什么？2.释下列滚动轴承代号的意义：30210P/6x6203/P27210B3.进行齿轮传动的设计时，小齿轮的齿数z1是按什么原则选择的？4.V带传动中，弹性滑动与打滑有何区别？四、计算和作图题（46分）1.求图示轮系的传动比i14,已知z1=z2’=30，z2=z3=25，zH=105，z4=25。
中南大学机械原理在线作业三

(一) 单选题1. 一对渐开线齿轮传动（）。
(A)保持传动比恒定不变(B)传动比与中心距有关(C)在标准中心距的条件下，分度圆与节圆不重合 参考答案： (A)2. 齿轮分度圆与节圆的关系（）。
(A) 始终相等(B) 始终不相等 (C) 标准中心距安装时相等参考答案： (C)3. 与齿轮传动比较，（）不能作为蜗杆传动的特点。
(A) 传动比可以很大(B) B 传动效率高(C) 在一定条件下可自锁参考答案： (B)4. 渐开线齿轮传动平稳是因为（）。
(A)传动比(B)轮齿所受的正压力方向不变(C)啮合线通过节点参考答案： (B)5. 对于齿数大于42的标准渐开线直齿轮，其基圆（）齿根圆。
(A) 大于(B) 小于(C) 等于参考答案：(B)6. 标准直齿轮正变位时，下列参数不变的是（）。
(A) s(B)(C)参考答案：(C)7. 若忽略摩擦，一对渐开线齿廓啮合时，齿廓间作用力沿（）方向。
(A) 齿廓公切线(B) 节圆公切线(C) 基圆内公切线参考答案：(C)8. 一对正常齿标准直齿圆柱齿轮传动，，标准中心距a为（）。
(A) 408mm (B) 204mm (C) 102mm参考答案：(B)9. 一对标准渐开线直齿轮传动，若实际中心距大于标准中心距，则其传动比（）。
(A) 不变(B) 变大(C) 变小参考答案：(A)10. 正变位齿轮的齿距（）。
(A)(B)(C)参考答案：(A)11. 齿轮机构连续传动的条件是()。
(A)(B)(C)参考答案：(A)12. 自由度为1的周转轮系为（）。
(A) 差动轮系(B) 行星轮系(C) 复合轮系参考答案：(B)13. 一个齿数为Z，分度圆螺旋角为参考答案：(B)14. 渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿轮（）上的压力角。
(A)基圆 (B) 齿顶圆 (C)分度圆 参考答案： (C)15. 标准直齿轮以标准中心距安装时，下列选项不正确的是（）。
(A) 分度圆不等于节圆(B) 侧隙为0 (C) 顶隙为标准值参考答案： (A)16. 对于一定齿数的渐开线标准圆柱齿轮，其模数越大，则（）。
