梁体(连续梁)徐变观测实施方案新建吉林至珲春铁路重点控制工程JHSKⅡ标大川屯3#特大桥40m+64m+40m连续梁徐变观测实施方案编制:审核:审批:中铁大桥局新建吉林至珲春铁路重点控制工程JHSKⅡ标项目经理部二工区2013年06月目录一、总则 01.1、适用范围 01.2、工作依据 0二、组织管理 (1)2.1、职责分工 (1)2.2、工作程序 (1)三、通用要求 (2)3.1、沉降变形测量等级及精度要求 (2)3.2、沉降变形监测网主要技术要求及建网方式 (2)3.3、沉降变形测量点的布置要求 (4)3.4、沉降变形监测测量工作基本要求 (4)3.5、沉降变形监测观测具体要求 (5)四、专业要求 (8)4.1、梁体工程 (8)4.1.1、工程概况 (8)4.1.2、变形控制标准 (8)4.1.3、变形观测方案 (8)4.1.4、观测资料要求 (10)4.1.5、观测频次 (11)4.1.6、沉降评估 (11)4.1.7、其他 (12)五、人员设备及质量保证措施 (13)一、总则为了更好的对吉图珲客运专线路基(含过渡段)、桥梁、涵洞等线下工程的沉降变形观测,保证工程测量工作的顺利进行,规范本项目的测量工作,使测量工作规范化、制度化,特制定本方案。

1.1、适用范围本方案适用于吉图珲客运专线铁路土建工程梁体工程施工过程中的沉降变形观测及评估。

1.2、工作依据1.《客运专线铁路有砟轨道铺设条件评估技术指南》(铁建设[2006]158号);2.《客运专线铁路有砟轨道测量技术暂行规定》(铁建设[2006]189号);3.《国家一、二等水准测量规范》(GB12897—2006);4.《建筑沉降变形测量规程》(JGJ/T8-2007);5.《铁路客运专线竣工验收暂行办法》(铁建设[2007]183号);6.《客运专线有砟轨道铁路施工技术指南》(TZ216-2007);7.《工程测量规范》(GB50026-2007);8.《客运专线有砟轨道铁路设计指南》(铁建设函[2005]754号);9.吉图珲客运专线工程设计文件;10.铁道部有关规定。

钢管混凝土拱桥徐变效应研究

钢管混凝土拱桥徐变效应研究

钢管混凝土拱桥徐变效应研究全文共四篇示例,供读者参考第一篇示例:钢管混凝土拱桥是一种将钢管和混凝土结合成一体的结构形式,具有良好的抗震性能和承载能力。

在实际施工和运用过程中,钢管混凝土拱桥的徐变效应却成为了一个不容忽视的问题。

徐变效应是指在长期荷载作用下,材料会发生形状和尺寸的变化,从而降低结构的刚度和强度。

本文将对钢管混凝土拱桥徐变效应的研究进行探讨,以期为相关工程的设计和施工提供参考。

一、钢管混凝土拱桥的徐变效应1. 徐变现象徐变是指在恒定应力作用下,随着时间的推移,材料的应变会逐渐增加。

这种现象在高温和高应力下尤为显著,但在常温下也不可忽视。

徐变会导致结构的变形和破坏,影响其使用寿命和安全性。

2. 钢管混凝土拱桥的特点钢管混凝土拱桥结构复杂,受力状态较为严格,徐变效应对其影响较大。

由于拱桥的整体结构是由钢管和混凝土共同组成,不同材料之间的徐变特性不同,容易导致结构的失稳和破坏。

3. 徐变效应的影响徐变效应会导致钢管混凝土拱桥的结构变形和应力集中,从而降低其使用寿命和安全性。

徐变还可能引起结构的开裂和变形,影响桥梁的正常使用。

1. 国内外研究进展目前,国内外学者对钢管混凝土拱桥的徐变效应进行了一系列研究。

通过实验、仿真和理论分析等方法,揭示了徐变对拱桥结构的影响机制和规律,为相关工程的设计和施工提供了参考依据。

2. 重点研究内容钢管混凝土拱桥徐变效应的研究重点主要包括徐变机制、影响因素、预测方法等方面。

通过对钢管和混凝土材料的徐变特性进行分析,建立相应的数学模型,预测结构在长期荷载下的行为。

1. 优化设计方案在设计时,应合理选择材料、结构形式和截面尺寸,降低结构受力的不均匀性,减小徐变效应的影响。

考虑结构在长期使用过程中的变形和损伤,提高结构的安全性和可靠性。

2. 监测与维护定期对钢管混凝土拱桥进行结构健康监测,监测结构的变形和应力变化情况,及时发现并处理潜在的问题,延长结构的使用寿命和保障其安全性。

梁体徐变工作报告

梁体徐变工作报告

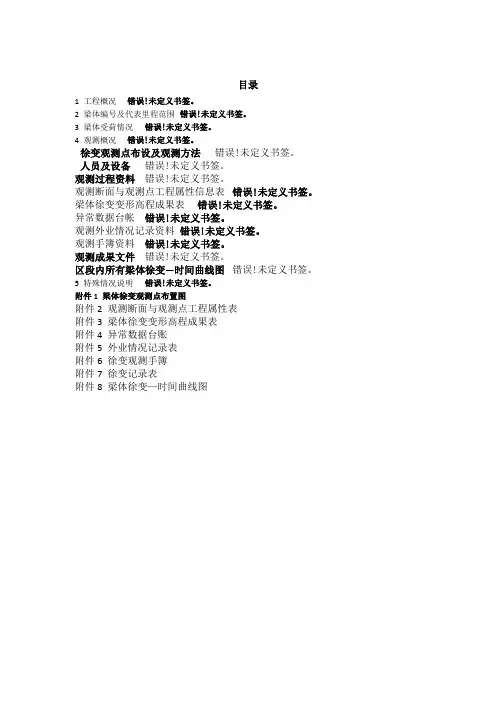

目录1 工程概况错误!未定义书签。

2 梁体编号及代表里程范围错误!未定义书签。

3 梁体受荷情况错误!未定义书签。

4 观测概况错误!未定义书签。

徐变观测点布设及观测方法错误!未定义书签。

人员及设备错误!未定义书签。

观测过程资料错误!未定义书签。

观测断面与观测点工程属性信息表错误!未定义书签。

梁体徐变变形高程成果表错误!未定义书签。

异常数据台帐错误!未定义书签。

观测外业情况记录资料错误!未定义书签。

观测手簿资料错误!未定义书签。

观测成果文件错误!未定义书签。

区段内所有梁体徐变—时间曲线图错误!未定义书签。

5 特殊情况说明错误!未定义书签。

附件1 梁体徐变观测点布置图附件2 观测断面与观测点工程属性表附件3 梁体徐变变形高程成果表附件4 异常数据台账附件5 外业情况记录表附件6 徐变观测手簿附件7 徐变记录表附件8 梁体徐变—时间曲线图1 工程概况我标段下属徐舍梁场,共计划生产584片预制梁,该梁场于2009年8月20日开始生产,目前已生产386片,并按《宁杭客运专线线下工程沉降变形变形观测及评估实施细则》及《补充细则》的要求对其中的22片梁进行了徐变变形观测;徐舍梁场生产的梁分别架设到徐舍特大桥、紫云山特大桥、大汉芥特大桥上,架设的里程范围为:DK098+~DK121+。

本梁场生产的梁为单箱单室预应力混凝土简支箱梁,共2种跨度,其中31.5米跨度箱梁541片、23.5米跨度箱梁43片。

设计混凝土等级为C50,终张拉设计弹性模量为、混凝土强度为。

设计锚口及喇叭口损失为控制力的6%,管道摩擦系数取,管道偏差系数取。

本次申请评估为徐舍梁场生产并进行了徐变变形观测的14片梁,每片预制梁分别埋设6个观测标,共计84个观测标,对应的梁体编号为#到#梁,架设在徐舍特大桥上,对应的桩号里程为:DK106+~DK111+。

2 梁体编号及代表里程范围本次申请评估的14孔预制梁均为无砟轨道后张法预应力混凝土简支箱梁。

梁体编号及其所代表的范围见表2-1:表表2-1 梁体编号及其所代表的范围表2-1 梁体编号及其所代表的范围3 梁体受荷情况梁体架设前主要有两次荷载变化,第一次为初张拉(不纳入本次评估),第二次为终张拉结束,正式的徐变变形观测由此时开始;梁体架设后的受荷情况主要为前期运梁车通过、桥梁附属结构即二期恒载上桥等,二期恒载有防撞墙、遮板、底座板、竖墙电缆槽盖板等附属设施,本次评估为终张拉完成60天以上的梁体,具体设计及施工时间统计表见表3-1。

高速铁路桥梁梁体徐变的观测与计算
