高压断路器运行操作规程

高压断路器运行操作规程
高压断路器是电力系统中用于控制和保护电路的关键设备，它的操作规程对于保障电力系统的安全稳定具有重要意义。

下面是高压断路器的运行操作规程，供参考：
一、前置工作
1.检查断路器外观，确认无损坏、变形、磨损及松动等情况。

2.确认断路器的位置、号码、电压等级和相序是否正确。

3.确认操作人员是否持有合格培训证书和操作许可证。

4.确认断路器所接负载是否已切断并上锁，确保操作安全。

5.检查断路器接线及接地情况，确保操作线路处于断电状态。

二、操作步骤
1.打开断路器控制盘上的断路器开关和加热开关。

2.确认断路器的操作机构处于“断开”状态，手动将操作杆拉向“合上”方向，直至停止。

3.确认断路器的机构处于“合上”状态，此时观察电流表和电压表的变化，确认电流为零。

4.手动将操作杆拉回到“断开”位置，此时观察仪表指针是否回到“0”位置。

5.关闭加热开关和断路器开关，保持控制盘的清洁和整洁。

6.确认负载已恢复并解除上锁，确认断路器处于正常状态。

三、注意事项
1.在操作过程中，应严格按照操作规程操作，遵守相关安全规定。

2.操作人员应认真检查仪表和设备状态，确保操作过程安全可靠。

3.断路器的操作杆应平稳、缓慢地进行拉动或推动，避免猛拉或猛推。

4.断路器操作过程中，应随时关注电流表和电压表的变化，确保操作安全。

5.在低温环境中操作时，应先打开加热开关预热，以保证机构的正常运转。

以上是高压断路器的运行操作规程，希望能给您的工作带来帮助。

高压断路器运行操作规程

高压断路器运行操作规程一、前言高压断路器是电力系统的重要组件，其安全运行对电网的稳定运行有着至关重要的作用。

为了保障高压断路器的正常运行，制定一份规范的操作规程具有非常重要的意义。

本文即为高压断路器的操作规程，需要有关人员遵守。

二、运行前准备2.1 检查环境在高压断路器进行运行前，要进行环境检查。

包括但不限于以下检查：1.环境干净整洁，没有杂物和灰尘等物质。

2.环境温度适宜，无明显的温度波动。

3.环境湿度适宜，无明显的湿度波动。

4.无明显的电磁干扰。

5.周围人员不得影响高压断路器的运行和检测。

2.2 检查设备在高压断路器进行运行前，要进行设备检查。

包括但不限于以下检查：1.确保高压断路器充分通风。

2.确保高压断路器没有杂物和灰尘等物质。

3.检查高压断路器的固定情况是否牢固。

4.检查高压断路器内部有无异物或损坏情况。

5.检查高压断路器的电气连接情况是否良好。

三、运行过程3.1 基本操作高压断路器的基本操作流程如下：1.打开操作箱门，并打开主电源开关。

2.按照高压断路器控制板上的指示操作，关闭相应分、合位机构，使高压断路器处于断开状态。

3.进行必要的检查，包括但不限于检查电流变压器与高压断路器的接线是否正确，握手信号连接无误等。

4.进行试验操作。

3.2 试验操作高压断路器的试验操作流程如下：1.按照要求进行定值操作，包括但不限于电流、电压、温度等。

2.手动或自动进行合闸操作，注意观察状态指示灯状态。

3.手动或自动进行分闸操作，注意观察状态指示灯状态。

4.检查操作箱是否正常，有无故障报警。

3.3 警报与故障处理高压断路器在运行过程中，可能会遇到警报和故障。

应按照以下流程进行处理：1.当警报出现时，应及时停止操作，查看警报信息，并排除故障。

如果警报来自其他设备，需查明原因后再做处理。

2.当出现故障时，应及时进行处理，并记录故障类型和处理过程。

如无法解决的故障，需及时报告设备管理员，并暂停使用该高压断路器。

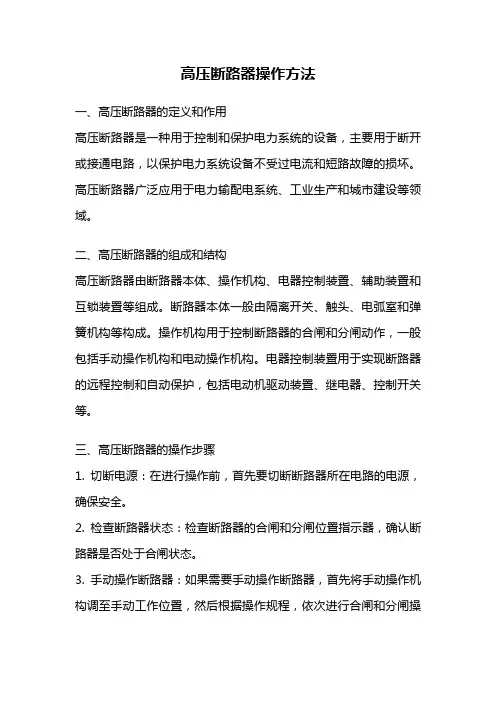

高压断路器操作方法

高压断路器操作方法一、高压断路器的定义和作用高压断路器是一种用于控制和保护电力系统的设备，主要用于断开或接通电路，以保护电力系统设备不受过电流和短路故障的损坏。

高压断路器广泛应用于电力输配电系统、工业生产和城市建设等领域。

二、高压断路器的组成和结构高压断路器由断路器本体、操作机构、电器控制装置、辅助装置和互锁装置等组成。

断路器本体一般由隔离开关、触头、电弧室和弹簧机构等构成。

操作机构用于控制断路器的合闸和分闸动作，一般包括手动操作机构和电动操作机构。

电器控制装置用于实现断路器的远程控制和自动保护，包括电动机驱动装置、继电器、控制开关等。

三、高压断路器的操作步骤1. 切断电源：在进行操作前，首先要切断断路器所在电路的电源，确保安全。

2. 检查断路器状态：检查断路器的合闸和分闸位置指示器，确认断路器是否处于合闸状态。

3. 手动操作断路器：如果需要手动操作断路器，首先将手动操作机构调至手动工作位置，然后根据操作规程，依次进行合闸和分闸操作。

4. 自动操作断路器：如果需要自动操作断路器，首先将电动操作机构调至远程工作位置，然后通过电器控制装置发送合闸或分闸信号，实现断路器的自动动作。

5. 监测断路器动作：在断路器动作后，要及时监测断路器的合闸或分闸位置指示器，确认断路器是否动作到位。

6. 处理异常情况：如果在操作过程中遇到异常情况，如断路器无法合闸或分闸，应及时停止操作，并进行故障排除或报修处理。

四、高压断路器的注意事项1. 操作前必须切断电源，确保操作安全。

2. 操作人员必须熟悉断路器的操作规程和安全操作要求，并具备一定的电气知识和操作技能。

3. 操作时应注意保持清洁，防止灰尘和异物进入断路器内部，影响正常工作。

4. 合闸和分闸操作应缓慢平稳，以避免产生过高的电弧和电压冲击。

5. 对于自动操作断路器，要定期检查电器控制装置的工作状态，确保其可靠性和灵敏度。

6. 长期不使用的断路器，应进行定期检查和试验，确保其正常运行和可靠性。

高压断路器操作方法

高压断路器操作方法高压断路器是电力系统中常用的保护设备，具有断开电路和隔离故障的功能。

正确操作高压断路器是确保系统安全运行的重要环节。

下面将详细介绍高压断路器的操作方法。

一、操作前准备1. 了解断路器的型号、额定电流和额定电压，并确认其与实际使用情况相符。

2. 检查断路器的机械和电气连接是否牢固，无松动现象。

3. 确保操作人员穿戴齐全的工作服，佩戴绝缘手套、眼镜等个人防护用品。

二、操作步骤1. 先确定断路器处于关闭状态，即断路器主触头与固定触头接触良好。

2. 打开断路器控制开关或按钮，使断路器处于准备开启的状态。

3. 当断路器处于准备开启状态时，确认电力系统中无负载电流并确保操作人员安全后，打开主断路器开关，断开电路。

4. 然后按照高压断路器的操作要求，旋转或拉动手柄，使断路器的主、固定触头迅速分离，实现电路的隔离。

5. 在断开电路后，根据需要对断路器进行检修、维护或更换零部件。

三、操作注意事项1. 操作人员在进行高压断路器操作前，必须经过专业培训，并持有相应的电工操作证书。

2. 操作人员应严格按照操作规程操作，不得擅自操作或修改断路器内部设置。

3. 在操作过程中，应注意保持清洁环境，避免尘土、湿气等进入断路器内部。

4. 操作人员应注意自身安全，防止发生触电、电弧等意外事故。

操作时，应保持安全距离，并使用绝缘工具进行操作。

5. 操作人员应及时记录操作情况，如发现异常情况应及时报告上级部门。

四、操作结束后1. 关闭主断路器开关，恢复电路供电。

2. 确认断路器已经完全关闭，不再有负载电流通过，然后关闭断路器控制开关或按钮。

3. 清理工作场地，归位工具设备。

4. 及时进行操作记录和汇报，交接相关工作。

高压断路器的正确操作是确保电力系统安全运行的关键。

通过严格遵守操作规程，加强培训和学习，从而提高操作人员的操作技巧和安全意识，确保高压断路器的正常运行，并及时发现和处理可能存在的问题，为电力系统的安全稳定运行提供保障。

高压断路器运行操作规程

高压断路器运行操作规程一、一般规定1、停运的断路器在投入运行前，应对该断路器本体及保护装置进行全面、细致的检查，必要时进行保护装置的传动试验，保证分、合良好，信号正确，方可投入运行。

2、操作中应同时监视有关电压、电流、功率等指示及红绿灯的变化是否正常。

3、在带电情况下，严禁使用千斤顶或压板缓慢合闸。

4、电动分、合闸后，假设发现分、合闸未成功，应立即取下控制保险或跳开控制电源开关，以防烧坏分、合闸线圈。

5、断路器动作后，应查看有关的信号及测量仪表的指示，并到现场检查断路器实际分、合闸位置。

6、需要紧急手动操作高压断路器时，必须经调度同意前方可操作。

二、运行考前须知1、SF6断路器压力低于闭锁值时，应立即将该开关控制电源断开，并将机构卡死，禁止该开关带电分、合闸。

2、运行中的SF6断路器应定期测量微水含量，新装和大修后，每三个月一次，待含水量稳定后可每年一次。

每年定期对SF6断路器进行检漏，年漏气率应符合规程规定。

3、SF6气体额定气压、气压降低报警值和跳闸闭锁值根据不同厂家的规定具体执行。

压力低于报警值时，应立即汇报调度及主管部门。

4、新装和投运的断路器内的SF6气体严禁向大气排放，必须使用气体回收装置回收。

SF6气体需补气时，应使用检验合格的SF6气体。

5、真空断路器应配有防止操作过电压的装置，一般采用氧化锌避雷器。

6、运行中的真空灭弧室出现异常声音时，应立即断开控制电源，禁止操作。

7、运行中的油断路器应定期对绝缘油进行试验，试验结果记入有关记录内；油位降低至下限以下时，应及时补充绝缘油。

8、油断路器跳闸后油色变黑、喷油或有拒动现象，严重渗漏油等状况时，应及时进行检修。

三、重合器的运行1、整体式结构重合器采用高压合闸线圈；分布式结构重合器采用低压合闸线圈。

2、运行中，应检查重合器有无渗漏油现象；瓷瓶、套管有无破损、裂缝及其它损伤，当发现有损坏情况时，应及时汇报有关部门进行更换。

3、重合器动作后，应检查动作次数计数器，将读数记入开关动作统计表中。

高压断路器操作规程4篇

高压断路器操作规程4篇【第1篇】高压断路器操作规程及保养含高压油断路器、空气断路器、高压真空断路器及接触器、高压熔断器。

操作规程1.操作人员经考试合格取得操作证，方准举行操作，操应认识本机的性能、结构等，并要遵守平安和交接班制度。

2.严格体用丝线工具带绝缘手套;保持一定的平安距离。

3.作好使用前的预备工作，严格执行作业程序和专项规定。

4.必需坚持一人操作，一人监护，不准单独作业，严格执行检电和接地封线制度。

5.操作完毕，检查无误后，方可投入正常运行。

6.运行后，要仔细执行抄表，检查制度，并随时观看仪表显示和有无异音、异味，发觉问题应准时处理。

日常保养1.断路器应常常保持整洁干净，特殊注重清理绝缘撑板、绝缘杆、绝缘子上的尘土。

2.凡是活动磨擦的部位，均应保持有整洁的润滑油，使机构动作灵便，削减磨损。

3.检查框架及传动装置有无开焊，变形，转动部分是否灵便有无松动现象。

4.检查支持瓷瓶有无裂纹，铁瓶胶合处是否牢固，若松动可更换新品或重新胶装，用洁净布将污物擦净。

5.检查接地是否良好，电器器件是否受到往返衔接母线方面的机械应力。

6.检查操作机构各连板有无弯曲变形和开焊，各弹簧弹力有无变形或断裂。

7.检查各轴与轴孔间隙是否过大，有无卡滞现象。

8.托架端是否光洁无毛刺，滚轮转动应灵便。

9.按照气候负荷状况检查油面油色是否正常，有无渗漏。

10.瓷绝缘有无裂纹、破损和放电痕迹。

11.分、合闸指示、手把、指示灯显示是否和实际相符。

12.提高机构有无损伤锈蚀及滑状况。

气动、液压管路和压力指示是否正常。

13.操作箱关闭是否严密。

14.运行中有无异响、异味。

负荷电流是否在额定值内。

分合闸电源回路是否正常。

定期保养1.全部紧固件均应定期检查，防止松脱。

2.分解检查清扫操作机构，并加注润滑油。

3.小修结束后，应举行手动操作实验，各部位应无卡阻现象，开关分合闸位置指示器动作应正确。

4.直流电阻为额定值时，做电动分合闸实验3次，各部位应无异样【第2篇】高压断路器平安操作规程及保养规程操作规程1.操作人员经考试合格取得操作证,方准举行操作,操应认识本机的性能、结构等,并要遵守平安和交接班制度。

高压真空断路器操作方法

高压真空断路器操作方法1.操作前的准备：a.操作人员应穿戴好电气安全用具，如绝缘手套、绝缘靴等。

b.检查断路器及其周围区域是否有异常，如泄露、异响等。

c.检查电流开关、断路器的压力、电气连接等是否正常。

d.与其他操作人员进行沟通，确保操作的安全性。

2.断路器的开启：a.使用操作杆将断路器手动开关切换至“开”位。

b.观察断路器的指示灯，确认其是否正常亮起。

c.确保断路器安全锁装置已解除。

3.断路器的关闭：a.使用操作杆将断路器手动开关切换至“关”位。

b.观察断路器的指示灯，确认其是否正常熄灭。

c.确保断路器安全锁装置已锁紧。

4.断路器的测试：a.进行定期断路器测试，包括负荷开关试验和短路开关试验等。

b.在测试前，必须提前通知相关人员，并采取必要的安全措施。

c.根据测试要求，进行测试操作，并记录测试结果。

5.断路器的维护：a.定期检查断路器的压力、温度以及电气连接等，确保其正常运行。

b.根据断路器的使用情况，及时清洁断路器内部的灰尘和杂物。

c.定期更换断路器的消耗性零部件，如真空弧室、弹簧等。

6.异常情况处理：a.当遇到电力系统异常或断路器故障时，需要及时采取应急措施。

b.根据实际情况，可以选择通过手动操作、远程操作或自动化控制等方式关闭断路器。

c.在处理异常情况时，必须遵守相关的操作规程，确保人员和设备的安全。

总结：高压真空断路器作为电力系统中重要的保护设备，其操作方法至关重要。

操作人员需要具备相关知识和技能，并严格遵守操作规程，确保操作的安全和可靠。

此外，定期维护和检修也是保证断路器正常运行的关键环节。

高压断路器运行操作规程

高压断路器运行操作规程第一章总则第一条为确保高压断路器的安全运行，保障电力系统的稳定运行，制定本规程。

第二条本规程适用于高压断路器的操作人员。

第三条高压断路器的操作人员应经过专业培训，具备相关的操作知识和技能。

第四条高压断路器的操作人员应严格遵守本规程的相关规定，确保操作过程安全可靠。

第五条高压断路器操作人员应定期接受维护检修和安全培训，提高自身水平。

第二章操作流程第一节操作前准备第六条操作人员应在操作前仔细检查设备，确保设备完好无损。

1. 检查高压断路器的固定件是否牢固，是否有松动现象；2. 检查断路器的机械部件是否灵活可靠，无卡滞现象；3. 检查断路器的接线端子是否接触良好，无松动或脱落现象；4. 检查断路器的电气部件是否正常，无异常现象。

第七条操作人员应了解断路器的工作原理及其电气图，熟悉操作控制设备。

1. 确认断路器的额定电压、额定电流和额定短路电流；2. 确认断路器的操作方式，包括手动操作、远程操作等；3. 确认断路器的保护装置的工作原理和设置参数。

第二节操作中的安全措施第八条操作人员应穿戴个人防护用品，确保个人安全。

1. 穿戴绝缘手套、绝缘靴等绝缘用品；2. 戴好安全帽，确保头部安全；3. 穿着合适的工作服，避免被卡住或绊倒。

第九条操作人员应严格遵守操作规程，确保操作过程安全。

1. 操作人员应按照设备的操作步骤进行操作；2. 操作人员应注意是否有人员或物体靠近操作区域，确保安全距离；3. 操作人员应及时反馈设备的运行情况，确保故障得到及时处理。

第三节操作后处理第十条操作人员应及时关闭断路器并进行后续处理。

1. 关闭断路器前，应确认设备及现场情况安全可靠；2. 关闭断路器后，应进行设备巡视，检查是否有异常现象；3. 关闭断路器后，应记录操作信息，及时汇报上级。

第三章故障处理第十一条发生故障时，操作人员应及时采取相应措施，确保设备的安全。

1. 对于设备故障，应按照设备的维修要求进行维修；2. 对于设备故障无法解决的，应及时报告上级，协调相关部门进行处理。

高压开关设备的操作与控制指南

高压开关设备的操作与控制指南高压开关设备作为电力系统中重要的组成部分，起着开关和控制电流的作用。

正确的操作和控制是确保设备安全稳定运行的关键。

本指南将详细介绍高压开关设备的操作方法和控制要点，帮助用户更好地了解和掌握设备的使用技巧。

一、操作方法1. 确保设备处于断开状态。

在操作高压开关设备之前，首先要确保设备处于断开状态，断开与电源的连接，避免发生意外触电事故。

2. 按照设备说明书操作。

不同型号的高压开关设备可能有不同的操作方法，因此在操作设备时应仔细阅读设备说明书，按照说明书上的操作步骤进行操作。

3. 佩戴绝缘手套。

在操作高压开关设备时，为了确保自身安全，应佩戴符合安全标准的绝缘手套，避免触电伤害。

4. 缓慢开合开关。

在操作高压开关设备的开关时，应缓慢操作，避免因电流突变引起设备损坏或火灾事故。

5. 定期检查设备。

定期检查高压开关设备的连接线路、绝缘状态等，及时发现问题并进行处理，确保设备处于良好的工作状态。

二、控制要点1. 控制开关位置。

在使用高压开关设备时，要准确控制开关的位置，确保开关处于正确的位置，避免误操作或错误控制。

2. 控制电流大小。

根据实际需要，合理控制高压开关设备通电时的电流大小，避免电流过大导致设备过载或损坏。

3. 控制接地状态。

确保高压开关设备的接地状态良好，避免因接地不良导致的电气故障或安全事故。

4. 控制温度和湿度。

高压开关设备在使用过程中要控制好工作环境的温度和湿度，避免因温度过高或过低、湿度过大或过小引发设备故障。

5. 控制维护保养。

定期对高压开关设备进行维护保养，清洁连接端子、检查绝缘件等，确保设备长期稳定运行。

通过本指南的介绍，相信您对高压开关设备的操作和控制已经有了更深入的了解。

正确的操作和控制不仅可以保障设备的安全稳定运行，也能延长设备的使用寿命，提高电力系统的运行效率。

希望您能按照指南中的要点来操作和控制高压开关设备，确保设备的正常运行和使用安全。

高压负荷开关(断路器)操作程序(天力物业)

广州天力物业发展有限公司CBD物业管理中心富力盈泰广场富力地产集团
R&F PROPERTIES GROUP
高压负荷开关（断路器）操作程序
一、负荷开关（断路器）合闸程序（包括受电柜、馈电柜）
1．确认接地开关分断位置，将负荷开关（断路器）推入插接位置（有插接、试验、抽出位置）并确认负荷开关位置正常。

2．确认负荷开关（断路器）已在储能状态（如未储能可用电动储能或手动储能）。

3．操作合闸
①将电动合（分）闸操作开关手柄置于预备合闸位置，再转动
开关至合闸位置（此转动不应超过三秒）负荷开关（断路器）
动作至合闸状态。

②如手动机械合闸，按动机械合闸按钮合闸，负荷开关（断路
器）动作至合闸状态。

4．合闸完毕后应检查有电感应指示灯显示、电压表、电流表指示情况，高压柜、变压器运行是否正常。

5．当设备正常后应做好设备运行记录。

二、负荷开关（断路器）分闸程序（包括受电柜、馈电柜）
1．操作分闸
①将电动合（分）闸操作开关手柄置于预备分闸位置，再转动
开关至分闸位置（此转动不应超过三秒）负荷开关（断路器）
动作至分闸状态。

②如手动机械分闸，按动机械分闸按钮分闸，负荷开关（断路
器）动作至分闸状态。

2．检查有电感应指示灯三相显示是否熄灭，电压表有否电压显示，确认回路不带电（可用高压验电器验电）。

3．根据需要如接地，将操作杆插入接地开关操作孔内逆时针转动至接地开关合闸位置（门锁扣解锁）。

广州天力物业发展有限公司
二〇〇九年二月。

户外高压交流真空断路器操作方法

户外高压交流真空断路器操作单点课（OPL ）单位：教材编号：题目户外高压交流真空断路器操作设备名称压滤变压器高压开关照片类别维保技巧■ 点检润滑□ 故障处理□ 专业知识□设备型号 ZW20B-12/T630-20 班组压滤班组岗位压滤厂房制作人选矿厂压滤工段变压器扩容到630kVA 后，变压器高压侧采用的开关为户外高压交流真空断路器。

一、ZW20B-12真空断路器的外形结构1 隔离刀闸；2 隔离刀闸手柄；3 断路器分/合指示针；4 断路器手动分合手柄；5 储能指示针；6 储能手柄；7 接线端子。

二、操作方法合闸操作：1、确认断路器分/合指示针在“分”位置，拉隔离刀闸手柄合上隔离刀闸；12 34567断路器在“分”的位置“”2、确认开关储能指针是否指向“未储能”位置；3、手动反复向下拉储能手柄，随储能手柄动作，手柄压力逐渐增大，当压力突然变小时，即已经储能，此时确认储能指针指向“已储能”位置。

“已储能”的位置4、再次确认断路器分/合指针指向“分”位置，向下拉断路器手动分合手柄带红色“手动合”的一侧，使手柄顺时针方向转动，拉力不要超过3公斤，否则将损坏开关，转动角度不得大于60度，听到响声开关合闸，分合指示针指向“合”位置。

分闸操作：确认断路器分/合指示针在“合”位置，然后向下拉断路器手动分合手柄带绿色“手动分”的一侧，使手柄逆时针方向转动，拉力不要超过3公斤，否则将损坏开关，转动角度不得大于60度，听到响声开关合闸，分合指示针指向“分”位置。

审核人主讲人培训日期2017、5 培训范围受训人（签字）单点课教材案例—One point lessons。

高压断路器安全操作规程及保养

高压断路器安全操作规程及保养高压断路器是电力系统中非常重要的设备，用于控制电流的流动，保障电力系统的安全稳定运行。

为了确保高压断路器的正常工作和延长其使用寿命，需要严格遵守操作规程并进行定期保养。

下面是高压断路器安全操作规程及保养的详细介绍。

一、高压断路器安全操作规程1. 只有经过专业培训并取得相应资格证书的人员，才具有操作高压断路器的资格。

新进员工应经过安全教育和培训后方可操作断路器。

2. 在操作高压断路器前，需要检查断路器的运行状态和周围的工作环境。

确保断路器无异物进入和影响其正常工作。

3. 在操作高压断路器前，应检查断路器的电气连接情况，并确保连接良好。

断路器的接线端子应紧固可靠，避免因接触不良而导致的电器故障。

4. 在操作高压断路器时，需佩戴绝缘手套、护目镜等个人防护装备，切勿将身体暴露在高压部位。

5. 在操作高压断路器时，要先切断供电电路，确保断路器处于断开状态。

然后方可进行检修和调整操作。

操作过程中，切勿接触断路器的带电部位。

6. 操作高压断路器时，应严格按照操作手册和技术要求进行。

操作时要轻拿轻放，避免硬拉硬推，防止产生过大的冲击力，损坏断路器。

7. 操作高压断路器时，需按照标准程序进行操作，不得擅自变动操作顺序。

操作前要确认相关的操作步骤和交流意见，并保持与其他人员的有效的沟通。

8. 在操作高压断路器后，应及时清理周围的杂物和碎屑，确保工作环境整洁。

9. 操作过程中如发现异常情况，应及时停止操作，并上报相关人员进行检查和处理。

二、高压断路器保养1. 定期检查高压断路器的运行状态，包括外观检查和电气连接检查。

如发现断路器有异常现象，应及时进行维修和更换。

2. 定期对高压断路器进行润滑保养，确保断路器各部件的灵活运转。

润滑剂应选用符合要求的特殊润滑油，根据使用情况和要求进行定期更换。

3. 定期紧固高压断路器的接线端子和固定螺栓，确保其连接的牢固和稳定。

4. 定期对高压断路器进行技术维护和检修，并按照厂家要求进行大修和更换易损件。

高压真空断路器操作方法

高压真空断路器操作方法一、操作前的准备工作1.确保操作人员已经接受相关的培训，并拥有电气专业知识和经验。

2.检查电力系统的工作环境是否符合操作要求，如温度、湿度等。

3.检查断路器本身的工作状态，如是否有异常噪音、异味等。

4.在进行操作前，对断路器进行可见部件的检查，如观察触头、触杆是否存在折断、烧焦等情况。

二、正常操作流程1.关闭操作（1）将断路器从绿色开关位置转换到红色关断位置。

（2）观察断路器是否有反应，确认关闭是否成功。

（3）关闭断路器操作后，需要确保断路器进入闸刀所应到位的状态。

2.打开操作（1）将断路器从红色关断位置转换到绿色开关位置。

（2）观察断路器是否有反应，确认打开是否成功。

（3）打开断路器操作后，需要确保断路器连接可靠，观察闸刀是否完全到位。

3.接地操作（1）在执行断路器的接地操作前，确保断路器的地刀接地装置正常工作。

（2）执行接地操作前，确保断路器已经打开，并且无电压。

（3）执行接地操作时，要通过接地开关将断路器与接地装置相连接。

（4）接地操作结束后，要确认接地可靠。

4.备用操作（1）开启备用断路器前，要确认备用断路器与主断路器处于相同的状态，如开启或关闭。

（2）在开启备用断路器前，要先关闭主断路器。

（3）在备用断路器开启后，要确认连接可靠，确保电力系统不会中断。

5.维护操作（1）定期对断路器进行检查和维护，确保其正常工作。

（2）对断路器的维护操作必须在无负载状态下进行，避免电流过大造成危险。

（3）根据断路器的使用说明书，按照规定的步骤进行保养，特别是触头和触杆的清洁和涂抹。

三、注意事项1.操作人员必须严格按照相关操作规程进行操作，禁止未受训练人员进行操作。

2.操作时要穿戴防护服、绝缘手套等个人防护用品，确保人身安全。

3.在操作断路器时，要远离高压设备，避免触电事故的发生。

4.决不允许在带负荷状态下操作断路器，以避免电弧造成的危险。

5.在操作过程中，应注意观察和听取断路器的运行状态，如有异常情况要及时停止操作。

高压断路器安全操作规程及保养范本

高压断路器安全操作规程及保养范本高压断路器是电力系统中的重要设备之一，它承担着断开和接通高压电路的重要任务。

为了保证高压断路器的安全运行，正确的操作和定期的保养是必不可少的。

下面是针对高压断路器的安全操作规程及保养范本，供参考：一、高压断路器的安全操作规程1. 操作前的准备工作：（1）核对断路器的运行参数，如额定电压、额定电流、额定短路电流等。

确保断路器的运行参数和电路参数相匹配。

（2）检查断路器的外观是否完好，各部件是否固定，无松动现象。

（3）检查断路器的电气连接是否牢固，无锈蚀和断裂。

（4）检查断路器的机械传动机构是否灵活，无卡滞现象。

（5）检查断路器的操作手柄、指示灯等是否正常工作。

2. 操作中的安全措施：（1）在操作前，应先与电源断开联系，用电压表或电流表对断路器进行进行停电检测，以确保电路的安全。

（2）操作人员应穿戴好个人防护用具，如绝缘手套、绝缘靴等。

（3）操作时应按照操作规程进行，严禁乱动或将手放入断路器内部。

（4）断路器操作完毕后，应将操作机构复位，并检查断路器各部件是否正常。

（5）操作过程中应注意与其他设备的协调配合，确保操作安全。

（6）在异常情况下，如断路器发生跳闸、出现短路等，应立即停止操作，并及时报告上级领导。

二、高压断路器的保养范本1. 定期检查：（1）每年进行一次全面的检查，包括断路器外观、接线端子、断路器操作机构、电动机传动系统等。

（2）每季度进行一次常规检查，包括检查断路器触头的磨损程度、操作机构的灵活性等。

2. 清洁工作：（1）定期清洁断路器外观，去除积尘和杂物。

（2）定期清洗断路器的接线端子，防止产生接触不良。

（3）定期涂抹断路器运动剂，提高操作机构的灵活性。

3. 润滑工作：（1）定期给断路器的操作机构和传动部件加油或润滑脂，确保运行的顺畅。

（2）清洗断路器触头表面的灰尘和雨水，涂抹导液剂。

4. 温度检测：（1）定期使用红外测温仪对断路器进行温度检测，以确保电路的安全。

高压断路器运行操作规程范本

高压断路器运行操作规程范本第一章总则第一条为规范高压断路器的运行操作，保障人员的安全，确保高压设备的正常运行，特制定本规程。

第二条本规程适用于高压断路器的操作与维护人员。

第三条高压断路器运行操作应严格按照本规程执行，任何违反本规程导致事故的，由违规人员承担相应责任。

第二章术语和标识第四条术语和标识遵循国家相关规定。

第五条高压断路器运行操作涉及到的主要术语，如下：1. 高压断路器：用于开闭高压电路的电气设备。

2. 断路器位置指示器：用于指示断路器的开关位置的标志。

3. 接地刀闸：用于对断路器进行接地的设备。

4. 操作间隔：指操作人员和高压设备的安全距离。

第三章操作前准备第六条在操作高压断路器前，操作人员应了解高压设备的工作原理和性能特点，并接受相关的培训和考核。

第七条操作人员应穿戴符合安全要求的工作服、工作帽，并佩戴好个人防护用具。

第八条操作人员应熟悉高压设备的运行规程和操作规范，并详细了解操作步骤和掌握相应的操作技能。

第九条在操作前，操作人员应对高压断路器及相关设备进行外观检查，确认设备无损坏、杂质等异常情况。

第十条操作前应将所有需要使用的工具和器材准备妥当，并确认其正常情况。

第四章断路器开关的操作步骤第十一条操作人员应根据工作要求选择合适的断路器进行操作。

第十二条操作人员应确保设备处于工作环境下，避免影响正常操作。

第十三条操作人员在断路器开关位置指示器处认真观察，确认断路器是否处于关闭状态。

第十四条操作人员应握住断路器拉杆，将拉杆从左侧推向右侧，直到拉杆完全到位。

第十五条操作人员应等待断路器开关位置指示器显示断路器已完全闭合。

第十六条操作人员应等待一段时间，观察断路器是否正常工作。

第五章断路器关闭的操作步骤第十七条操作人员应根据需要选择关闭断路器。

第十八条操作人员应确保设备处于工作环境下，避免影响正常操作。

第十九条操作人员要先将断路器位置指示器调至断路器开启状态。

第二十条操作人员应握住断路器拉杆，将拉杆从右侧拉到左侧，直到拉杆完全到位。

高压断路器运行操作规程（三篇）

高压断路器运行操作规程第一章总则第一条目的和依据为确保高压断路器的安全运行，规范操作人员的行为，减少事故发生的风险，制定本规程。

第二条适用范围本规程适用于高压断路器的操作人员，包括运行、维护、检修以及故障处理等工作。

第三条基本要求操作人员必须具备相应的职业培训和技能水平，并遵守本规程的规定，严格按照操作步骤进行操作。

第四条管理责任企业应建立高压断路器运行管理制度，明确各级管理人员的职责，并落实到相应岗位，确保规程的有效执行。

第五条术语定义1. 高压断路器：一种用于在高压电网中进行开关操作的设备，其主要功能是保护电网的安全运行。

2. 运行操作规程：指导高压断路器操作人员进行操作的统一规范。

第二章岗位要求第六条岗位要求高压断路器操作人员必须符合以下基本要求：1. 具备相应的电力专业知识和理论基础。

2. 具备操作高压断路器的实际经验。

3. 具备良好的职业道德和责任心。

4. 具备良好的沟通能力和团队合作精神。

第七条岗位职责高压断路器操作人员的主要职责包括：1. 按照规定的操作程序，操作高压断路器进行开关操作。

2. 配合运行人员进行工作班次的交接。

3. 及时上报高压断路器的运行情况和异常情况。

4. 参与高压断路器的日常维护和检修工作。

5. 配合相关部门进行故障处理和事故调查。

第三章运行操作第八条操作前准备操作人员在操作高压断路器之前，应按照以下程序进行准备：1. 查看操作规程，了解操作的基本步骤和注意事项。

2. 检查操作工具的完好性和可用性。

3. 检查高压断路器的运行状态，确认安全可操作。

4. 确定操作人员的身份和权限。

第九条操作步骤操作人员在进行高压断路器开关操作时，应按照以下步骤进行：1. 根据操作规程，确认操作的种类和要求。

2. 先进行观察和检查，确保高压断路器的运行状态良好。

3. 执行开关操作，注意操作手法和动作要轻巧、准确。

4. 操作完毕后，关注高压断路器的运行状态和指示灯的变化。

5. 记录操作的相关信息，包括时间、位置、开关状态等。

高压真空断路器操作方法(一)

高压真空断路器操作方法(一)高压真空断路器操作方法介绍高压真空断路器是一种重要的电力设备，用于控制、保护和分断高压电路。

正确地操作高压真空断路器是确保电力设备正常运行的关键。

操作前准备在操作高压真空断路器之前，确保已经完成以下准备工作：•确认断路器的工作位置•检查断路器周围是否有危险物品•佩戴合适的个人防护装备，如安全帽、防护眼镜、绝缘手套等操作步骤1.断路器状态检查：首先确认断路器处于切断状态，断开电源，并确保所有的操作机构处于切断位。

2.断路器熔断器检查：检查断路器的熔断器是否正常工作，如有异常，及时更换熔断器。

3.检查局部放电情况：使用合适的仪器检查断路器的局部放电情况，确保断路器没有部分放电的问题。

4.压力检查：使用压力表检查真空室的真空程度，确保达到要求的真空度。

如果真空度不足，需进行抽真空处理。

5.手动操作断路器：根据断路器的操作说明，使用手动操作杆或手轮将断路器手动切断或合上，操作过程中要注意力量适中，避免过度用力。

6.观察操作结果：合上或切断断路器后，观察断路器的状态和指示灯是否正常，确保操作成功。

7.记录操作情况：及时记录断路器的操作时间、操作人员和操作结果，以备后续参考。

注意事项•不得在带电状态下操作断路器。

•不得违规超负荷使用断路器，避免因超负荷造成设备损坏或人身伤害。

•操作断路器时，仅允许授权人员进行操作，防止操作错误或安全事故的发生。

•在操作过程中，如发现断路器存在异常情况，应立即停止操作，并及时上报维修人员。

结论高压真空断路器操作是一项需要严格遵守操作规程的工作。

遵循正确的操作步骤和注意事项，能够确保断路器的正常运行，并最大限度地减少安全风险。

因此，操作人员应严格按照相关要求进行操作，并不断加强学习和培训，提高自身操作技能和安全意识。

操作前的检查在操作高压真空断路器之前，需要进行以下检查：•定位断路器的位置：确认断路器所在的位置，确保找准对应的设备。

•周围的安全情况：检查断路器周围是否有危险物品或障碍物，确保操作环境安全。

配电所高压开关就地操作程序

配电所高压开关就地操作程序
一、恭城配电所
（一）.断路器电动操作程序
1、确认高压柜操作面板上的“远方/就地”转换开关在“就地”位；
2、通过高压柜操作面板上小车位置指示灯确认断路器已在运行位（做试验此步忽略）；
3、通过高压柜操作面板上位置指示器和位置信号灯确认断路器在合位或分位；
4、确认弹簧已储能，未储能时，请用面板上的储能开关电动储能或打开中柜门用断路器面板上右边黑色的储能手柄进行手动储能；
5、按“转换开关”指示进行分合闸；
6、用第3步的方法确认断路器操作后的位置转换情况及电流电压情况（能看到参数时）。

（二）.断路器手动操作程序
1、确认高压柜面板上的“远方/就地”转换开关在“就地”位；
2、通过高压柜操作面板上小车位置指示灯确认断路器已在运行位（做试验此步忽略）；
3、通过高压柜操作面板上位置指示器和位置信号灯确认
断路器在合位或分位；
4、确认弹簧已储能，未储能时，请用面板上的储能开关电动储能或打开下柜门用断路器面板上右边黑色的储能手柄进行手动储能；
5、打开下柜门用断路器面板上的分合闸按钮进行分合闸；
6、用第3步的方法确认断路器操作后的位置转换情况及电流电压情况（能看到参数时）。

（三）.隔离开关电动操作程序
1、确认隔离开关机构面板上的“远方/当地”转换开关在“远方”位；
2、确认隔离开关在合位或分位；
3、按分合闸按钮进行分合闸；
4、通过后台或隔离室当地确认隔离开关操作后的位置转换情况。
