福禄克115型万用表使用说明

合集下载

FLUKE-115C技术参数

FLUKE-115C技术参数

LoZ 电容
量程: 1 nF 至 500 μF 准确度: 10 % + 2(典型)
AC amps 真有效值(45 Hz 到 500 Hz)
量程/分辨率: 6.000 A / 0.001 A 量程/分辨率: 10.00 A / 0.01 A 准确度: 1.5% + 3
20 A 连续过载,最长 30 秒
白色 LED 背光照明 即使在光线较弱的位置也能有效读数 电阻和连续性 最小值/最大值/平均值测量功能,记录信号波动情况 符合 CAT III 600 V 安全等级
安全标准符合性
所有输入的保护都符合 CE、IEN61010-1 CAT III 600V。通过 UL、CSA、TÜV 和 VDE 认证。
9 V 碱性电池,NEDA 1604A/ IEC 6LR61
电池寿命 准确度技术规格
400 小时(典型值),无背光照明
直流 mV
量程: 600.0 mV 分辨率: 0.1 mV 准确度: ±([% 读数] + [字]):
2.0% + 3
直流 V 毫伏交流1 真有效值
量程/分辨率: 6.000 V / 0.001 V 量程/分辨率: 60.00 V / 0.01 V 量程/分辨率: 600.00 V / 0.1 V 准确度: ± ([读数的 %] + [位数]): 0.5% + 2
量程: 600 Ω 分辨率:1 Ω 准确度:声音报警器 < 20 Ω 时接通,> 250 Ω 时关闭;检测 500 μs 或更长时的开路或短路。
电阻
量程/分辨率: 600.0 Ω / 0.1 Ω 量程/分辨率: 6.000 kΩ / 0.001 kΩ 量程/分辨率: 60.00 kΩ / 0.01 kΩ 量程/分辨率: 600.0 kΩ / 0.1 kΩ 量程/分辨率: 6.000 MΩ / 0.001 MΩ 准确度: 0.9 % + 1 量程/分辨率:40.00 MΩ / 0.01 MΩ 准确度: 5 % + 2

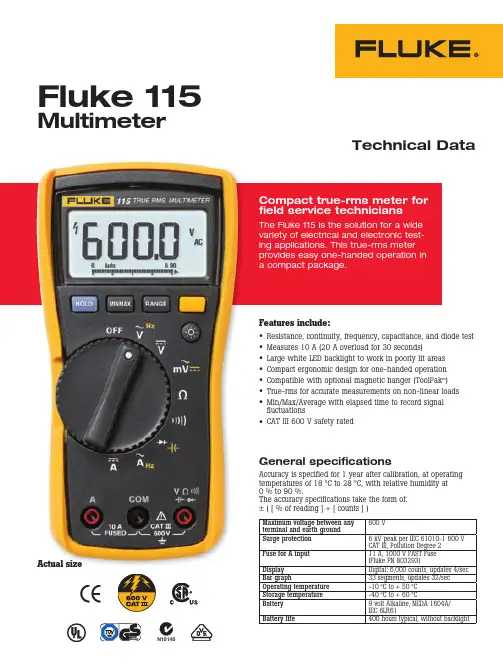

Fluke 115 电阻抄测仪说明书

Fluke 115 电阻抄测仪说明书

Technical DataFluke 115MultimeterFeatures include:• Resistance, continuity, frequency, capacitance, and diode test • Measures 10 A (20 A overload for 30 seconds)• Large white LED backlight to work in poorly lit areas • Compact ergonomic design for one-handed operation • Compatible with optional magnetic hanger (ToolPak ™)• True-rms for accurate measurements on non-linear loads • Min/Max/Average with elapsed time to record signalfluctuations• CAT III 600 V safety ratedCompact true-rms meter for field service techniciansThe Fluke 115 is the solution for a wide variety of electrical and electronic test-ing applications. This true-rms meter provides easy one-handed operation in a compact package.General specificationsAccuracy is specified for 1 year after calibration, at operating temperatures of 18 °C to 28 °C, with relative humidity at 0 % to 90 %.The accuracy specifications take the form of: ± ( [ % of reading ] + [ counts ] )Maximum voltage between any terminal and earth ground 600 VSurge protection 6 kV peak per IEC 61010-1 600 V CAT III, Pollution Degree 2Fuse for A input11 A, 1000 V FAST Fuse (Fluke PN 803293)Display Digital: 6,000 counts, updates 4/sec Bar graph33 segments, updates 32/sec Operating temperature -10 °C to + 50 °C Storage temperature -40 °C to + 60 °CBattery 9 volt Alkaline, NEDA 1604A/ IEC 6LR61Battery life400 hours typical, without backlightN10140Actual size2 Fluke Corporation 115 MultimeterFluke CorporationPO Box 9090, Everett, WA USA 98206Fluke Europe B.V.PO Box 1186, 5602 BD Eindhoven, The NetherlandsFor more information call:In the U.S.A. (800) 443-5853 or Fax (425) 446-5116In Europe/M-East/Africa (31 40) 2 675 200 or Fax (31 40) 2 675 222In Canada (800)-36-FLUKE or Fax (905) 890-6866From other countries +1 (425) 446-5500 or Fax +1 (425) 446-5116Web access: ©2006-2009 Fluke Corporation.Specifications subject to change without notice.Printed in U.S.A. 2/2009 2634043 Pub-ID 11157-eng Modification of this document is not permitted without written permission from Fluke Corporation.Fluke. Keeping your world up and running.™Fluke-115MultimeterIncludedTL75 Test leads, holster, User’s manual and 9 V battery (installed).Measurement Range Resolution Accuracy ± ([% of reading] + [counts]) DC millivolts 600.0 mV 0.1 mV 0.5 % + 2DC volts6.000 V 0.001 V 0.5 % + 260.00 V 0.01 V 600.0 V0.1 V Auto volts 600.0 V 0.1 V 2.0 % + 3 (dc, 45 Hz to 500 Hz) 4.0 % + 3 (500 Hz to 1 kHz)AC millivolts 1 true-rms600.0 mV 0.1 mV 1.0 % + 3 (dc, 45 Hz to 500 Hz) 2.0 % + 3 (500 Hz to 1 kHz)AC volts 1 true-rms6.000 V 0.001 V 1.0 % + 3 (45 Hz to 500 Hz) 2.0 % + 3 (500 Hz to 1 kHz)60.00 V 0.01 V 600.0 V0.1 V Continuity 600 Ω 1 ΩBeeper on < 20 Ω off > 250 Ω; detects opens or shorts of 500 µs or longer.Ohms600.0 Ω0.1 Ω0.9 % + 26.000 k Ω0.001 k Ω0.9 % + 160.00 k Ω0.01 k Ω600.0 k Ω0.1 k Ω6.000 M Ω0.001 M Ω40.00 M Ω0.01 M Ω 5 % + 2Diode test 2.000 V 0.001 V 0.9 % + 2Capacitance1000 nF 1 nF 1.9 % + 210.00 µF 0.01 µF 100.0 µF 0.1 µF 9999 µF1 µF100 µF to 1000 µF 1.9 % + 2> 1000 µF5 % + 20Lo-Z capacitance1 nF to 500 µF10 % + 2 typical AC amps true-rms (45 Hz to 500 Hz)6.000 A 0.001 A 1.5 % + 310.00 A 0.01 A 20 A overload for 30 seconds max.DC amps6.000 A 0.001 A 1.0 % + 310.00 A0.01 A 20 A overload for 30 seconds max.Hz (V or A input)299.99 Hz 0.01 Hz 0.1 % + 2999.9 Hz 0.1 Hz 9.999 kHz 0.001 kHz 50.00 kHz0.01 kHzNotes:1 All ac voltage ranges are specified from 1 % to 100 % of range. Because inputs below 1 % of range are not specified, it is normal for this and other true-rms meters to display non-zero readings when the test leads are disconnected from a circuit or are shorted together. For volts, crest factor of ≤ 3 at 4000 counts, decreasing linearly to 1.5 at full scale. AC volts is ac coupled and ac mV is dc coupled.2Frequency is ac coupled, 5 Hz to 50 kHz for ac voltage. Frequency is dc coupled, 45 Hz to 5 kHz for ac current.。

福禄克115型万用表使用说明

福禄克115型万用表使用说明

福禄克FLUKE115型数字万用表的使用方法万用表的作用:万用表又称多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般的数 字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、 三极管 等。

_ 、 使用数安万用表的注意事项:1、 对测量交流电30V 以上、直流电60V 以上时,应格外小心,防止触电事故。

2、 测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前,应切断电路电源,并把所有的高压电 容器放电4、 仪表有手动(Range )和自动(Auto)两种量程:开机时数字万用表自动进入(Auto) 自动量程,仪表会根据被测量值的大小,由大到小自动判断,选择合适的量程,但测量 时较长;也可以通过按“ Range ”键,手动选择量程,测量时间短,精度高三、数字万用表各按键注解四、如何使用数字万用表MAX MIN 最大值、最小值、平均值 HOLD 读数锁定 OFF 关机 V 〜交流电压、频率档 V--直流电压档 A--直流电流档 测量电流正极红色插孔 负极黑色插孔 A 〜交流电流、频率测量档RANGE 测量量程调节黄色第二功能键背光灯开关mv —直流毫伏电压档Q 电阻测量档??线路通断蜂呜档二极管、-II -电容测量档V Q 电压、电阻、二极管、电容正极1、交流电压的测量(AC〜0.06 —600V ):首先将红表笔插进“V Q ”孔内,黑表笔插进“com”孔内,再将旋钮打至交流V〜档,在已知电压大小的情况下,通过“ RANGE'按键选择合适的量程,在未知电压大小情况下可以直接用“ Auto”自动档,保持接触稳定,便可以直接从显示屏上读取交流电压的数值。

还可以通过“ MIN MAX”按键,测量出交流电的最小值、最大值、平均值。

交流电压无正负之分,测量时应注意人身安全,不要随便用手触摸表笔的金属部分。

2、直流电压的测量(1 )、直流大电压测量(0.001 —600V ):首先将红表笔插进“V Q ”孔内,黑表笔插进“com”孔内,再将旋钮打至直流V--” 档,在已知电压大小的情况下,通过“ RANGE'按键选择合适的量程,在未知电压大小情况下可以直接用“ Auto”自动档,保持接触稳定,便可以直接从显示屏上读取直流电压的数值。

福禄克(FLUKE)数字万用表

福禄克(FLUKE)数字万用表

7、测试电阻、通断性、二极管或电容器前,应先切断 电路的电源并把所有高压电容器放电。 8、对于所有功能,包括手动或自动量程,为了避免因 读数不当导致电击风险,首先使用交流功能来验证是 否有交流电压存在。然后,选择等于或大于交流量程 的直流电压。 9、使用完毕后,将电表档位旋转至“0FF”处,关闭 电表。
3、黄色按键:选择电阻模式,按下黄色按钮两次,可以激 活通断性蜂鸣器。如果电阻低于50欧,蜂鸣器将持续响起, 表明出现短路。如果电表读数为0L,则电路断路。 4、插孔A:用于交流电和直流电电流测量(最高可测量10A )的输入端子。 5、插孔mA µA:用于交流电和直流电的微安以及毫安测量( 最高可测量400mA)的输入端子。 6、插孔COM:用于所有测量的公共(返回)接线端,即接 黑色表笔。 7、插孔VΩ:用于电压、电阻、通断性、二极管、电容测量 的输入端子 8、红黑表笔:用于测试使用,测试时红表笔接“+”极,测 试时黑表笔接“-”极 。
福禄克(FLUKE) 数字万用表
目录
一、主要用途 二、使用前检查 三、使用注意事项 四、按键及接线端概述 五、测量
一、主要用途
仪器适用于交流电和直流电电流测试、电压测试、电阻、 通断性、二极管、电容测试
二、使用前点检查
1、检查本机的校验周期是否在有效 使用期内。
2、外观表笔都确认正常
3、在使用电表前,请检查机壳。切勿使用已损坏的电表。 检查是否有裂纹或缺少塑胶件。特别注意接头周围的绝缘 。 4、检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外 。检查测试表笔是否导通。请在使用电表之前更换已被损 坏的测试表笔。 5、用电表测量已知的电压,确定电表操作正常。请勿使用 工作异常的电表。
三、使用注意事项:
1、请勿在连接端子之间或任何端子和地之间施加高于仪表额 定值的电压。 2、对30V交流(有效值),42V交流(峰值)或60V直流以上 的电压,应格外小心,这些电压有电击危险。 3、测量时请选择合适的接线端子、功能和量程。 4、请勿在有爆炸性气体、蒸气或粉尘环境中使用。 5、使用测试控针时,手指应保持在保护装置的后面。 6、进行连接时,先连接公共测试表笔,再连接带电的测试表 笔;切断连接时,则先断开带电的测试表笔,再断开公共测试 表笔。

FLUKE-115C技术参数

FLUKE-115C技术参数
量程: 600.0 mV
交流 电压1 真有效值 连续性
分辨率:0.1 mV 准确度: 1.0 % + 3(直流,45 Hz 至 500 Hz);2.0 % + 3(500 Hz 至 1 kHz)
量程/分辨率: 6.000 V / 0.001 V 量程/分辨率:60.00 V / 0.01 V 量程/分辨率:600.0 V / 0.1 V 准确度: 1.0 % + 3(直流,45 Hz 至 500 Hz);2.0 % + 3(500 Hz 至 1 kHz)
2)温度误差(准确度)不包含热电偶探头的误差。 3) 频率是交流耦合的,对于交流电压而言,频率为 45 Hz 到 50 kHz。
机械和一般技术规格
尺寸
167 x 84 x 46 mm
重量
0.550 kg
保修期 型号名称
3年 描述
Fluke 115
多用表
此型号包括以下组件:
护套 9 V 电池,已安装 4 mm 硅树脂测试线套件 用户手册
注: 1) 除自动电压低阻抗(Auto-V LoZ)测量以外, 所有交流量程均规定为量程的 1 % 至 100% 范围内。 自动电压低 阻抗(Auto-V LoZ)规定为0V。因为未规定低于量程 1 % 的输入电压,因此当测试线从电路上断开连接,或者两条 测试线接在一起而发生短路时,此仪表或其他真有效值仪表显示非零读数是正常的。 对于电压测量而言,当 4000 位 时,峰值系数 ≤ 3;当满度时,峰值系数线性下降至 1.5。 交流电压是交流耦合的。 自动电压 LoZ 和交流 mV 是 直流耦合的。
FLUKE-115C
为电气技术人员设计,由福禄克公司制造。
Fluke 115C 是供现场维护技术人员使用的紧凑型真有效值仪表, 为电气和电子测试的应用提供解决方案。

Fluke万用表使用说明资料

Fluke万用表使用说明资料
二极管测试。电压超过2.0 V 时,显示过载(OL) 符号。
电容量程(法拉):1 nF 至9999 μF。
交流电流量程:0.1 A 至10 A(> 10 至20 A,30 秒开,10 分钟关)。>10.00 A 显示屏闪烁。>20 A ,显示OL(过载)。直流耦合。频率量程:45 Hz 至5 kHz 。
图3-9 图3-10
测量:在测量前,应先检测万用表两个表笔之间的内阻是否正常,如图3-8所
3-9所示,将两只表笔接
5Ω,并发出蜂鸣声。如图3-10所
OL,表明电路为
电压测量
选择接线端:将红色表笔接入电压端,将黑色表笔接至公共端。
(模拟指针显示) 模拟显示。
Auto Volts (自动
Auto(自动)
(手动) 仪表处于自动电压(Auto Volts) 功能。自动量程。仪表能自动选择可获得最高分辨率的量程。手动量程。用户自行设置量程。
+ 模拟指针显示极性
0L 输入值太大,超出所选量程。
LEAd 测试导线警示。当仪表的功能开关转到或转离A 档
接线端
图 2-1 图 3-1
测量电流
2
开关档位
3
测量功能
根据所感测到的低阻抗输入情况自动选择交流或直流电压。
测量:将表笔接至电阻两端,测量电阻。如图3-4所示,测量结果如图3-5所示。
图3-3 图3-4
通断性测试
图3-5
短路的一种方便而迅捷的方法。下面以测
测量时应使用正确的接线端、开关档位和量程。
用测量已知电压的方式确认仪表工作正常。如存有疑问,应将仪表送修。
切勿在仪表的接线端之间,或任何接线端和接地之间施加超过仪表上所标示的额定电压。

福禄克115型万用表使用说明

福禄克115型万用表使用说明

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用:二、 万用表又称多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。

三、 使用数安万用表的注意事项:1、对测量交流电30V 以上、直流电60V 以上时,应格外小心,防止触电事故。

2、测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前,应切断电路电源,并把所有的高压电容器放电。

4、 仪表有手动(Range )和自动(Auto)两种量程:开机时数字万用表自动进入(Auto)自动量程,仪表会根据被测量值的大小,由大到小自动判断,选择合适的量程,但测量时较长;也可以通过按“Range ”键,手动选择量程,测量时间短,精度高。

四、 数字万用表各按键注解MAXMIN 最大值、最小值、HOLD 读数锁定V ~交流电压、频率档OFF 关机V--直流电压档A--直流电流档负极黑色插孔 测量电流正极红色插孔 线路通断通路档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、A ~交流电流、频率测量档四、如何使用数字万用表1、交流电压的测量(AC~0.06—600V):V~交流电压、频首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至交流“V~”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取交流电压的数值。

还可以通过“MINMAX”按键,测量出交流电的最小值、最大值、平均值。

交流电压无正负之分,测量时应注意人身安全,不要随便用手触摸表笔的金属部分。

2、直流电压的测量V--直流电压(1)、直流大电压测量(0.001—600V):首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至直流“V--”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取直流电压的数值。

fluke万用表使用说明书

fluke万用表使用说明书

fluke万用表使用说明书中FLUKE 15B型和FLUKE 17B可以测量电压、电阻、电流、二极管、三极管、MOS场效应管的测量等几大功能综合在一起的强大的一款小仪器。

为了让你更好的掌握万用表测量方法,电工之家来详解一下它的使用方法和功能与注意事项。

一、测量电压时测量直流电压时,如电池、随身听电源等。

首先将黑表笔插进相印的孔,把旋钮选到相印位置。

二、测量交流电压的时表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档处所需的量程即可。

交流电压无正负之分,测量方法跟前面相同。

无论测交流还是直流电压,要注意自身安全,不要随便用手触摸表笔的金属部分。

三、测量电流时测量直流电流时。

将黑表笔插入对应孔。

将FLUKE 15B型和FLUKE 17B万用表串进电路中,保持稳定,即可读数。

四、测量电阻时用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度,因为人体是电阻很大。

五、测量二极管时表笔位置与电压测量一样;用红表笔接二极管的正极,黑表笔接负极,这时会显示二极管OL。

再次对调表笔会显示一个数值。

再次调换表笔,显示屏显示&ldquo;OL.&rdquo;则为正常。

因为二极管的反向电阻很大,否则此管已被击穿或性能已经改变。

六、三极管的测量表笔插位同上;其原理同二极管。

先假定A脚为基极,用黑表笔与该脚相接,红表笔与其他两脚分别接触其他两脚;然后再用红笔接A脚,黑笔接触其他两脚,且此管为PNP管。

那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断。

七、MOS场效应管的测量利用FLUKE 15B型和FLUKE 17B的二极管档。

若某脚与其他两脚间的正反压降均大于2V,即显示&ldquo;1&rdquo;,此脚即为栅极G。

再交换表笔测量其余两脚,压降小的那次中,黑表笔接的是D极(漏极),红表笔接的是S极(源极)。

在使用FLUKE 15B型和FLUKE 17B 的同时也要注意以下问题避免可能受到电击或人员伤害,以及避免对电表或待测装置造成损害,请遵照下面的惯例说明使用电表:①进行连接时,先连接公共测试导线,再连接带电的测试导线;切断连接时,则先断开带电的测试导线,再断开公共测试导线。

fluke11x系列校准

fluke11x系列校准

Fluke114、115(C)、116(C)、117(C)校准目录校准调整校准密码改变密码恢复缺省密码校准中各按键的使用校准调整步骤校准调整表的特性,使用已知的标准源进行闭壳校准。

仪表测量施加的参考源,计算校正因子并储存在非易失性存储器中。

以下各节提供的功能和仪表按钮功能可以在校准调整程序使用。

如果仪表故障的性能测试中任何失败,应当进行校准调整程序。

使用下面的步骤来查看仪表的校准计数器。

1、按住HOLD键的同时,将旋转开关从OFF到欧姆功能档位,仪表显示“CAL”。

2、按一次无字黄键察看校准计数器,例如,“n001”。

3、把开关旋回OFF位置。

校准密码要开始校准调整步骤,正确的4位数密码必须输入,预设的密码是“1234”,密码可以改变或重置成缺省值,将在下面的段落中描述。

改变密码按照下边的步骤改变万用表的密码:1、按住HOLD键的同时,将旋转开关从OFF到欧姆功能档位,仪表显示“CAL”。

2、按空白黄键一次察看校准计数器。

3、再按一次输入校准密码。

显示屏显示“匚匚匚匚”。

4、仪表按钮代表1-5数字,如下所示,用于输入或更改密码:5、输入按4键输入当前密码,如果第一次改变密码,输入HOLD(1)、MINMAX(2)、RANGE(3)、黄键(4)。

6、按RANGE键更改密码。

如果输入的密码是正确的,仪表显示“匚匚匚匚”。

如果密码是不正确的,仪表会发出两声哔哔声,显示“匚匚匚匚”,密码必须重新输入。

重复步骤5。

7、按4个键输入新密码。

8、按黄色空白键保存新密码。

恢复缺省密码如果校准密码遗忘,可以使用下面步骤的手动恢复默认密码(1234):警告:为了避免触电或人身伤害,打开后盖之前,撤去测试引线和任何输入仪表的信号!1、移去仪表后盖。

露出顶部的pca2、电池连接焊片(XBT1和XBT2)连入9V电源。

参看图5.3、将旋转开关从OFF转到其他任何位置。

4、短接PCA 背面的 S7 CAL触点。

见图5。

电表应发出哔哔声。

Fluke数字万用表的使用课件.ppt

Fluke数字万用表的使用课件.ppt

,直至屏幕上显示PoFF。
注意:当禁用自动关机功能时,屏幕上还会显示LoFF,背光灯自动关闭功能也被禁用。
背光灯自动关闭
背光灯将在万用表处于非活动状态2分钟之后自动关闭。
如需要禁用背光灯自动关闭功能,则在万用表开机时按住 ,直至屏幕上显示LoFF。
精品
二、仪器概述(FLUCK 15B+/17B+)
精品
四、万用表使用技巧
用万用表测量分辨零线火线
将万用表量程开关拨至交流电压档,将黑表笔线绕在左手里2-3圈,当然越多越好,
注意了:此时黑表笔金属针千万不要碰到手,以防电击。然后就可以测试了,右手拿
二、仪器概述(FLUCK 15B+/17B+)
测量电容
为避免对万用表造成损坏,请在测量电容之前断开电路的电源并将所有的高压电容器放电。
用万用表测量电容时的注意事项 1.测量之前应把电容器两引脚短路,进行放电,否则可能观察不到读数的变化过程。 2.在测量过程中两手不得碰触电容电极,以免仪表跳数。 1. 将旋转开关转至 。 2. 将红色测试导线连接至 端子,黑色测试导线连接至COM 端子。 3. 将探针接触电容器引脚。 4. 读数稳定后(最多 18 秒后),读取显示屏所显示的电容值。
测量交流电压和直流电压
要测量交流电和直流电电压: 1. 将旋转开关转至 、 或 选择交流电或直流电。 2. 按 可以在 mVac 和 mVdc 电压测量之间进行切换。
精品
二、仪器概述(FLUCK 15B+/17B+)
3. 将红色测试导线连接至 端子,黑色测试导线连接至 COM 端子。 4. 用探头接触电路上的正确测试点以测量其电压,如图1中所示。 5. 读取显示屏上测出的电压。

福禄克 114、115 和 117 真有效值万用表用户手册说明书

福禄克 114、115 和 117 真有效值万用表用户手册说明书

®PN 2572573July 2006, Rev. 1, 2/07© 2006, 2007 Fluke Corporation, All rights reserved. Printed in China All product names are trademarks of their respective companies.114, 115, and 117True-rms MultimetersLIMITED WARRANTY AND LIMITATION OF LIABILITYThis Fluke product will be free from defects in material and workmanship for three years from the date of purchase. This warranty does not cover fuses, disposable bat-teries, or damage from accident, neglect, misuse, alteration, contamination, or abnor-mal conditions of operation or handling. Resellers are not authorized to extend any other warranty on Fluke’s behalf. To obtain service during the warranty period, contact your nearest Fluke authorized service center to obtain return authorization information, then send the product to that Service Center with a description of the problem.THIS WARRANTY IS YOUR ONLY REMEDY. NO OTHER WARRANTIES, SUCH AS FITNESS FOR A PARTICULAR PURPOSE, ARE EXPRESSED OR IMPLIED. FLUKE IS NOT LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUEN-TIAL DAMAGES OR LOSSES, ARISING FROM ANY CAUSE OR THEORY. Since some states or countries do not allow the exclusion or limitation of an implied warranty or of incidental or consequential damages, this limitation of liability may not apply to you.11/99True-rms MultimetersIntroductionThe Fluke Model 114, Model 115, and Model 117 are battery-powered, true-rms multimeters (hereafter "the Meter") with a 6000-count display and a bar graph. This manual applies to all three models. All figures show the Model 117.These meters meet CAT III IEC 61010-1 2nd Edition standards. The IEC 61010-1 2nd Edition safety standard defines four measurement categories (CAT I to IV) based on the magnitude of danger from transient impulses. CAT III meters are designed to protect against transients in fixed-equipment installations at the distribution level. Unsafe VoltageTo alert you to the presence of a potentiallyhazardous voltage, the Y symbol is displayed whenthe Meter measures a voltage ≥30 V or a voltageoverload (OL) condition. When making frequencymeasurements >1 kHz, the Y symbol is unspecified.Test Lead AlertXW WarningPersonal injury or damage to theMeter can occur if you attempt tomake a measurement with a lead in anincorrect terminal.To remind you to check that the test leads are in thecorrect terminals, LEAd is briefly displayed and anaudible beep sounds when you move the rotaryswitch to or from any A (Amps) position.1114, 115, and 117 Users Manual2Safety InformationA "XW Warning " statement identifies hazardous conditions and actions that could cause bodily harm or death. A "W Caution " statement identifies conditions and actions that could damage the Meter or the equipment under test.To avoid possible electric shock or personal injury, follow these guidelines: • Use the Meter only as specified in this manual or the protection provided by the Meter mightbe impaired. • Do not use the Meter or test leads if they appear damaged, or if the Meter is not operatingproperly. • Always use proper terminals, switch position, and range for measurements. • Verify the Meter's operation by measuring a known voltage. If in doubt, have the Meterserviced. • Do not apply more than the rated voltage, as marked on Meter, between terminals orbetween any terminal and earth ground. • Use caution with voltages above 30 V ac rms, 42 V ac peak, or 60 V dc. These voltages posea shock hazard. • Disconnect circuit power and discharge all high-voltage capacitors before testingresistance, continuity, diodes, or capacitance. • Do not use the Meter around explosive gas or vapor. • When using test leads or probes, keep your fingers behind the finger guards. • Only use test leads that have the same voltage, category, and amperage ratings as the meterand that have been approved by a safety agency. • Remove test leads from Meter before opening the battery door or Meter case.True-rms MultimetersSafety Information3•Comply with local and national safety requirements when working in hazardous locations. • Use proper protective equipment, as required by local or national authorities when working in hazardous areas. • Avoid working alone.• Use only the replacement fuse specified or the protection may be impaired.• Check the test leads for continuity before use. Do not use if the readings are high or noisy. •Do not use the Auto Volts function to measure voltages in circuits that could be damaged by this function’s low input impedance (≈3 k Ω)(114 and 117 only).SymbolsB AC (Alternating Current) I FuseF DC (Direct Current)T Double Insulated X Hazardous voltageWImportant Information; Refer to manualNBattery (Low battery when shown on thedisplay.)J Earth ground ~Do not dispose of this product as unsorted municipal waste. Contact Fluke or a qualified recycler for disposal.DAC and DC114, 115, and 117 Users Manual4True-rms MultimetersDisplay5F K Display hold enabled. Display freezes present reading.114, 115, & 117 G M VWX MIN MAX AVG mode enabled.Maximum, minimum, average or present reading displayed 114, 115, & 117 H (Red LED)Voltage presence through the non-contact VoltAlert sensor 117I LoZ The Meter is measuring voltage or capacitance with a low input impedance. 114, 115 & 117 J nµF mVµA Mk Ω kHz Measurement units.114, 115, & 117 K DC AC Direct current or alternating current 114, 115 & 117 L NBattery low warning.114, 115, & 117 M 610000 mV Indicates the Meter’s range selection. 114, 115, & 117 N (Bar graph) Analog display.114, 115, & 117 OAuto Volts Auto Manual The Meter is in the Auto Volts function.Autoranging. The Meter selects the range for best resolution. Manual ranging. User sets the Meter’s range. 114 & 117114, 115, & 117 114, 115, & 117 P +Bar graph polarity114, 115, & 117 Q 0L W The input is too large for the selected range.114, 115, & 117 RLEAdW Test lead alert. Briefly displayed whenever the Meter’s function switch is rotated to or from any A position.115 & 117114, 115, and 117Users ManualError MessagesbAtt Battery must be replaced before the Meter will operate.CAL Err Calibration required. Meter calibration is required before the Meter will operate.EEPr Err Internal error. The Meter must be repaired before it will operate.F11 Err Internal error. The Meter must be repaired before it will operate.6True-rms MultimetersRotary Switch Positions7Rotary Switch Positions Switch PositionMeasurement Function Model x Automatically selects ac or dc volts based on the sensed input with a low impedance input.114 & 117 eHz (button) AC voltage from 0.06 to 600 V. Frequency from 5 Hz to 50 kHz.114, 115 & 117115 & 117 DDC voltage from .001 V to 600 V.114, 115 & 117l AC voltage from 6.0 to 600 mV, dc-coupled. DC voltage from 0.1 to 600 mV. 114, 115 & 117Ω Ohms from 0.1 Ω to 40 M Ω.114, 115 & 117s Continuity beeper turns on at < 20 Ω and turns off at >250 Ω. 114, 115 & 117RDiode Test. Displays OL above 2.0 V. 115 & 117 S Farads from 1 nF to 9999 μF.115 & 117 jHz (button) AC current from 0.1 A to 10 A (>10 to 20 A, 30 seconds on, 10 minutes off). >10.00 A display flashes. >20 A, OL is displayed. DC-coupled.Frequency from 45 Hz to 5 kHz.115 & 117 I DC current from 0.001 A to 10 A (>10 to 20 A, 30 seconds on, 10 minutes off).>10.00 A display flashes. >20 A, OL is displayed.115 & 117 wNon-contact sensing of ac voltage.117Note: All ac functions and Auto-V LoZ are true-rms. AC voltage is ac-coupled. Auto-V LoZ, AC mV and AC amps are dc-coupled.114, 115, and 117 Users Manual8Battery Saver ("Sleep Mode")The Meter automatically enters "Sleep mode" and blanks the display if there is no function change, range change, or button press for 20 minutes. Pressing any button orturning the rotary switch awakens the Meter. To disable the Sleep mode, hold down the g button while turning the Meter on. The Sleep mode is always disabled in the MIN MAX AVG mode.MIN MAX AVG Recording ModeThe MIN MAX AVG recording mode captures the minimum and maximum input values (ignoring overloads), and calculates a running average of all readings. When a new high or low is detected, the Meter beeps.• Put the Meter in the desired measurement function and range.• Press p to enter MIN MAX AVG mode.• M and MAX are displayed and the highest reading detected since entering MIN MAX AVG is displayed.• Press p to step through the low (MIN), average (AVG), and present readings.• To pause MIN MAX AVG recording without erasing stored values, press f . K is displayed.• To resume MIN MAX AVG recording, press f again. • To exit and erase stored readings, press p for at least one second or turn the rotary switch.Display HOLDXW WarningTo avoid electric shock, when Display HOLD is activated, be aware that the display will not change when you apply a different voltage.In the Display HOLD mode, the Meter freezes the display. 1. Press f to activate Display HOLD. (K is displayed.) 2. To exit and return to normal operation, press f or turn the rotary switch. BacklightPress Q to toggle the backlight on and off. The backlight automatically turns off after 40 seconds. To disablebacklight auto-off, hold down Q while turning the Meter on.Manual and AutorangingThe Meter has both Manual and Autorange modes. • In the Autorange mode, the Meter selects the range with the best resolution.• In the Manual Range mode, you override Autorange and select the range yourself.True-rms MultimetersPower-Up Options9When you turn the Meter on, it defaults to Autorange and Auto is displayed.1. To enter the Manual Range mode, press q . Manual is displayed.2. In the Manual Range mode, press q to increment the range. After the highest range, the Meter wraps to the lowest range. NoteYou cannot manually change the range in the MIN MAX AVG or Display HOLD modes. If you press q while in MIN MAX AVG or Display Hold, the Meter beeps twice, indicating an invalid operation and the range does not change.3. To exit Manual Range, press q for at least 1 second or turn the rotary switch. The Meter returns to Autorange and Auto is displayed. Power-Up OptionsTo select a Power-Up Option, hold down the buttonindicated in the following table while turning the Meter on. Power-Up Options are canceled when you turn the Meter off and when sleep mode is activated.ButtonPower-Up Optionsf Turns on all display segments. p Disables beeper. bEEP is displayed when enabled.q Enables low impedance capacitance measurements. LCAP is displayed when enabled. See page 14.g Disables automatic power-down ("Sleep mode"). PoFF is displayed when enabled. QDisables auto backlight off. LoFF is displayed when enabled.Making Basic MeasurementsThe figures on the following pages show how to make basic measurements.When connecting the test leads to the circuit or device, connect the common (COM ) test lead before connecting the live lead; when removing the test leads, remove the live lead before removing the common test lead.114, 115, and 117 Users Manual10Measuring Resistanceedy04f.epsXW WarningTo avoid electric shock, injury, ordamage to the Meter, disconnectcircuit power and discharge all high-voltage capacitors before testing resistance, continuity, diodes, or capacitance.Testing for Continuityedy06f.epsNoteThe continuity function works best as a fast,convenient method to check for opens andshorts. For maximum accuracy in makingresistance measurements, use the Meter’sresistance (e) function.True-rms MultimetersMaking Basic Measurements11Measuring AC and DC VoltageUsing Auto Volts Selection (114 & 117 only) With the function switch in the x position, the Meter automatically selects a dc or ac voltage measurement based on the input applied between the V or + and COM jacks.This function also sets the Meter’s input impedance toapproximately 3 k Ω to reduce the possibility of false readings due to ghost voltages. Measuring AC and DC Millivoltsedy18f.epsWith the function switch in the l position, the Meter measures ac plus dc millivolts. Press g to switch the Meter to dc millivolts.114, 115, and 117 Users Manual12Measuring AC or DC Current (115 & 117)XW WarningTo avoid personal injury or damage to the Meter: • Never attempt to make an in-circuitcurrent measurement when the open-circuit potential to earth is >600 V. • Check the Meter's fuse before testing.(See “Testing the Fuse”)• Use the proper terminals, switchposition, and range for your measure-ment. • Never place the probes in parallel with acircuit or component when the leads are plugged into the A (Amps) terminals.edy08f.epsTurn circuit power off, break the circuit, insert the Meter in series with the circuit, and then turn circuit power on.True-rms MultimetersMaking Basic Measurements13Measuring Current above 10 AmpsThe millivolt and voltage function of the Meter can be used with an optional mV/A output Current Probe to measure currents that exceed the rating of the Meter. Make sure theedy14f.epsMeasuring Capacitance (115 & 117 only)edy05f.eps114, 115, and 117 Users Manual14Measuring Frequency (115 & 117 only)XW WarningTo avoid electrical shock, disregard the bar graph for frequencies >1 kHz. If thefrequency of the measured signal is >1 kHz, the bar graph and Z are unspecified.AC Voltage FrequencyAC Current FrequencyThe Meter measures the frequency of a signal by counting the number of times the signal crosses a trigger level each second. The trigger level is 0 V, 0 A for all ranges.Press g to turn the frequency measurement function on and off. Frequency works with ac functions only.In frequency, the bar graph and range annunciator indicate the ac voltage or current present.Select progressively lower ranges using manual ranging for a stable reading.Detecting AC Voltage Presence (117 only)edy13f.epsTrue-rms MultimetersMaking Basic Measurements15To detect the presence of ac voltage, place the top of the Meter close to a conductor. The Meter gives an audible as well as visual indication when voltage is detected. There are two sensitivity settings. The “Lo ” setting can be used on flush mounted wall sockets, power strips, flushmounted industrial outlets and various power cords. The “Hi ” setting allows for ac voltage detection on other styles of recessed power connectors or sockets where the actual ac voltage is recessed within the connector itself. The VoltAlert detector works in bare wire applications with voltages as low as 24 V in the “Hi ” setting.XW WarningIf there is no indication, voltage could still be present. Do not rely on the VoltAlert detector with shielded wire. Operation may be effected by differences in socket design, insulation thickness and type. Making Low Impedance Capacitance Measurements (115 & 117 only)For making capacitance measurements on cables with ghost voltage, hold q while turning on the Meter to switch the Meter into LoZ, (low input impedance) Capacitance mode. In this mode, capacitancemeasurements will have a lower accuracy and lowerdynamic range. This setting is not saved when the Meter is turned off or goes into sleep mode.Testing Diodes (115 & 117)edy07f.eps114, 115, and 117 Users Manual16Using the BargraphThe bar graph is like the needle on an analog meter. It has an overload indicator (>) to the right and a polarity indicator (+)to the left.Because the bar graph is much faster than the digital display, the bar graph is useful for making peak and null adjustments.The bar graph is disabled when measuring capacitance. In frequency, the bar graph and range annunciator indicates the underlying voltage or current up to 1 kHz.The number of segments indicates the measured value and is relative to the full-scale value of the selected range . In the 60 V range, for example (see below), the majordivisions on the scale represent 0, 15, 30, 45, and 60 V. An input of −30 V turns on the negative sign and the segmentsup to the middle of the scale.aej11f.epsTesting the Fuse (115 & 117 only) Test fuse as shown below.True-rms MultimetersMaintenance17MaintenanceMaintenance of the Meter consists of battery and fuse replacement, as well as case cleaning.Replacing the Battery and FuseXW WarningTo avoid shock, injury, or damage to the Meter:• Remove test leads from the Meterbefore opening the case or battery door. • Use ONLY a fuse with the amperage, interrupt voltage, and speed ratings specified.To remove the battery door for battery replacement: 1. Remove the test leads from the Meter 2. Remove the battery door screw.3. Use the finger recess to lift the door slightly.4. Lift the door straight up to separate it from the case. The battery fits inside the battery door, which is then inserted into the case, bottom edge first, until it is fully seated. Do not attempt to install the battery directly into the case.5. Install and tighten battery door screw.edy11f.eps114, 115, and 117 Users Manual18To open the case for fuse replacement: 1. Remove the test leads from the Meter 2. Remove the Meter from its holster.3. Remove two screws from the case bottom.4. Separate the case bottom from the case top.5. Remove the fuse from its holder and replace it with an 11 A, 1000 V, FAST fuse having a minimum interrupt rating of 17,000 A. Use only Fluke PN 803293.6. To re-assemble the Meter, first attach the case bottom to the case top, then install the two screws. Finally, insert the Meter into its holster. CleaningWipe the case with a damp cloth and mild detergent. Do not use abrasives, isopropyl alcohol, or solvents to clean the case or lens/window . Dirt or moisture in the terminals can affect readings.True-rms MultimetersGeneral Specifications19General SpecificationsAccuracy is specified for 1 year after calibration, at operating temperatures of 18 °C to 28 °C, with relative humidity at 0 % to 90 %.Maximum voltage between anyterminal and earth ground ......................................600 VSurge Protection .....................................................6 kV peak per IEC 61010-1 600V CAT III,Pollution Degree 2W Fuse for A input (115 & 117 only):....................11 A, 1000 V FAST 17 kA Fuse (Fluke PN 803293) Display .....................................................................Digital: 6,000 counts, updates 4/sec Bar Graph: 33 segments, updates 32/sec Temperature .............................................................Operating: -10 °C to + 50 °C Storage: -40 °C to + 60 °CTemperature Coefficient .........................................0.1 x (specified accuracy)/°C (<18 °C or >28 °C) Operating Altitude ...................................................2,000 metersBattery .......................................................................9 Volt Alkaline, NEDA 1604A / IEC 6LR61 Battery Life ...............................................................Alkaline: 400 hours typical, without backlightSafety Compliances plies with ANSI/ISA 82.02.01 (61010-1) 2004,CAN/CSA-C22.2 No 61010-1-04, UL 6101B (2003)and IEC/EN 61010-1 2ndEdition for measurement Category III, 600 V, Pollution Degree 2, EMC EN61326-1114, 115, and 117 Users Manual20Certifications ............................................................UL, P , CSA, TÜV, ; (N10140), VDE IP Rating (dust and water protection).........................IP42Table 1. Accuracy SpecificationsFunction Range ResolutionAccuracy± ([% of Reading] + [Counts])ModelDC millivolts 600.0 mV 0.1 mV 0.5 % + 2 114, 115, 117 DC Volts6.000 V 60.00 V 600.0 V 0.001 V 0.01 V 0.1 V 0.5 % + 2114, 115, 117DC, 45 to 500 Hz500 Hz to 1 kHzAuto-V LoZ [1] True-rms600.0 V0.1 V2.0 % + 34.0 % + 3114, 11745 to 500 Hz500 Hz to 1 kHzAC millivolts [1]True-rms600.0 mV 0.1 mV 1.0 % + 3 2.0 % + 3 114, 115, 117 A C Volts [1]True-rms6.000 V 60.00 V 600.0 V0.001 V 0.01 V 0.1 V1.0 % + 32.0 % + 3114, 115, 117True-rms MultimetersGeneral Specifications21Table 1 Accuracy Specifications (cont.)Function Range Resolution Accuracy± ([% of Reading] + [Counts])ModelContinuity 600 Ω 1 Ω Beeper on < 20 Ω, off > 250 Ω; detects opens or shorts of500 μs or longer.114, 115, 117Ohms600.0 Ω 6.000 k Ω 60.00 k Ω 600.0 k Ω 6.000 M Ω 40.00 M Ω 0.1 Ω 0.001 k Ω 0.01 k Ω 0.1 k Ω 0.001 M Ω 0.01 M Ω 0.9 % + 2 0.9 % + 1 0.9 % + 1 0.9 % + 1 0.9 % + 1 5 % + 2 114, 115, 117Diode test2.000 V0.001 V0.9 % + 2115, 117 Capacitance1000 nF 10.00 μF 100.0 μF 9999 μF1 nF 0.01 μF 0.1 μF 1 μF1.9 % + 2 1.9 % + 2 1.9 % + 2100 μF - 1000 μF: 1.9 % + 2> 1000 μF: 5 % + 20115, 117Lo-Z Capacitance (Power-up option)1 nF to 500 μF10% + 2 typical115, 117114, 115, and 117 Users Manual22Table 1 Accuracy Specifications (cont.)Function Range ResolutionAccuracy± ([% of Reading] + [Counts])ModelAC Amps True-rms[1](45 Hz to 500 Hz) 6.000 A10.00 A[3]20 A for 30 seconds max.,10 minutes rest min.0.001 A0.01 A1.5 % + 3 115, 117DC Amps 6.000 A10.00 A[3]20 A for 30 seconds max.,10 minutes rest min.0.001 A0.01 A1.0 % + 3 115, 117Hz (V or A input)[2]99.99 Hz999.9 Hz9.999 kHz50.00 kHz0.01 Hz0.1 Hz0.001 kHz0.01 kHz0.1 % + 2 115, 117Notes:[1] All ac ranges except Auto-V LoZ are specified from 1 % to 100 % of range. Auto-V LoZ is specified from 0.0 V.Because inputs below 1 % of range are not specified, it is normal for this and other true-rms meters to display non-zero readings when the test leads are disconnected from a circuit or are shorted together. For volts, crest factor of ≤3 at 4000 counts, decreasing linearly to 1.5 at full scale. For amps, crest factor of ≤3. AC volts is ac-coupled. Auto-V LoZ, AC mV, and AC amps are dc-coupled.[2] AC Volts Hz is ac-coupled and specified from 5 Hz to 50 kHz. AC Amps Hz is dc-coupled and specified from 45 Hzto 5 kHz.[3] >10 A unspecified.True-rms MultimetersGeneral Specifications23Table 2. Input CharacteristicsFunction Input Impedance(Nominal) Common Mode Rejection Ratio(1 k Ω Unbalanced)Normal ModeRejectionVolts AC >5 M Ω <100 pF >60 dB at dc, 50 or 60 HzVolts DC >10 M Ω <100 pF >100 dB at dc, 50 or 60 Hz >60 dB at 50 or 60HzAuto-V LoZ~3 k Ω <500 pF >60 dB at dc, 50 or 60 HzOpen Circuit Test VoltageFull Scale Voltage Short Circuit Current To 6.0 M Ω 40 M Ω Ohms <2.7 V dc <0.7 V dc<0.9 V dc<350 μADiode Test <2.7 V dc2.000 V dc<1.2 mA。

FLUKE 115Cand117C电压测量万用表说明书

FLUKE 115Cand117C电压测量万用表说明书

®PN 2538695 (Simplified Chinese) July 2006© 2006 Fluke Corporation. All rights reserved. Printed in China All product names are trademarks of their respective companies.115C and 117CTrue-rms Multimeters有限担保和有限责任Fluke 公司保证本产品从购买之日起三年内,其材料和工艺均无任何缺陷。

本担保不适用于保险丝,一次性电池,或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。

经销商无权以 Fluke 的名义给予其它任何担保。

如在保修期内需要保修服务,请与您就近的 Fluke 授权服务中心联系,获得产品退还授权信息;然后将产品寄至该服务中心,并附上产品问题描述。

本项担保是您能获得的唯一补偿。

除此以外,FLUKE 不提供任何明示或隐含的担保证,例如适用于某一特殊目的的隐含担保。

同时,FLUKE 不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。

由于某些州或国家不允许对默示担保及附带或继起的损坏加以限制,故上述的责任限制与规定或许对您不适用。

Fluke CorporationP.O. Box 9090 Everett, WA 98206-9090 U.S.A. 上海世禄仪器有限公司上海市虹梅南路 2638 弄 139 号Shanghai 201108标准号: Q/SXAV 1-200211/99True-rms Multimeters简介Fluke 115C和117C型是由电池供电的、具有 6000 次计数显示屏和模拟指针显示的真有效值万用表(以下简称为“仪表”)。

此手册适用于两种型号。

所有插图均以 117C 型为例。

这些仪表符合第 III 类(CAT III)IEC 61010-1 第二版标准的要求。

福禄克万用表使用

福禄克万用表使用

万用表使用说明概述万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表。

万用表具有多种功能,可测量电压、电流、电阻、电容、频率等物理量,同时可检测二极管和电路通断性,是设备安装,调试,维护的必备工具。

安全须知警告表示可能对用户造成危险的状况和操作。

小心表示会对产品或受测设备造成损坏的状况和操作。

有关本产品和本手册所用的国际电气符号,请参阅表 1 中的解释。

阅读安全须知,并遵守安全工作规范。

警告为了防止可能发生的触电、火灾或人身伤害:•仔细阅读所有说明。

•在使用产品前,请先阅读所有安全须知。

•请仅将产品用于指定用途,否则可能减弱产品提供的防护。

•请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。

•使用产品前先检查外壳。

检查是否存在裂纹或塑胶件缺损。

请仔细检查端子附近的绝缘体。

•若产品损坏,请勿使用。

•若产品工作异常,请勿使用。

•遵守当地和国家的安全规范。

穿戴个人防护用品(经认可的橡胶手套、面具和阻燃衣物等),以防危险带电导体外露时遭受电击和电弧而受伤。

•仅使用正确的测量标准类别 (CAT)、电压和电流额定探头、测试导线和适配器进行测量。

•切勿在未安装探头保护帽的情况下在 CAT III 环境中使用测试探头。

保护帽可以将外露的探头金属部分降低至 4 毫米以下。

这样就减少了因短路产生弧闪的可能性。

•先测量一个已知电压,确定产品是否正常运行。

•请按照指定的测量类别、电压或电流额定值进行操作。

•端子间或每个端子与接地点之间施加的电压不能超过额定值。

Digital Multimeters安全须知•禁止触摸电压超过 30 V 真有效值交流电、42 V 交流电峰值或 60 V 直流电的带电导体。

•请勿使用已损坏的测试导线。

检查测试导线是否绝缘不良,并测量已知的电压。

•测量时,请先连接零线或地线,再连接火线;断开时,请先切断火线,再断开零线和地线。

•请将手指握在探针护指装置的后面。

•打开电池盖之前,首先断开所有探头、测试线和附件。

福禄克万用表怎么用

福禄克万用表怎么用

福禄克万用表怎么用万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表。

非正义人员使用到比较少,所以万用表的使用方法还是不熟悉。

接下来装修界小编就一款比较出名的福禄克万用表为例子,给大家讲讲福禄克万用表怎么用以及福禄克万用表型号有哪些。

福禄克万用表怎么用?一、36V以下的电压为安全电压,在测高于36V直流,25V交流电时,要检查表笔是否可靠接触,是否正确连接,是否绝缘良好等,以免电击。

二、换功能和量程时,表笔应离开测试点,测试时选择正确的功能和量程,谨防误操作。

三、直流电压测量,先将量程开关转至相应的DCV量程上,然后将测试表笔跨接在被测电路上,红表笔所接的该点电压与极性显示在屏幕上。

四、交流电压测量,先将量程开关转至相应的ACV量程上,然后将测试表笔跨接在被测电路上。

五、直流电流测量,先将量程开关转至相应的DCA档位上,然后将仪表串入被测电路上。

六、交流电流测量,先将量程开关转至相应的ACA档位上,然后将仪表串入被测电路上。

七、电阻测量,将量程开关转到相应的电阻量程上,将两表笔跨接在被测电阻上。

八、电容测量,将量程开关转到相应的电容量程上,将测试表笔跨接在被测电容、两端进行测量,必要时注意极性。

九、极管及通断测试,将量程开关置档。

将红表接二极管正极,黑表笔接二极管负极。

如测线路的通断时,将表笔连接在待测线路的两端,如蜂鸣器响则电路通,反之电路断开。

十、管放大倍数测量,将量程开关置于hFE档,决定所测晶体管为NPN型或PNP 型,将发射极,基极,集电极分别插入相应的孔里。

福禄克万用表型号有哪些Fluke 114 电气测量万用表Fluke 115C 现场维护技术人员用万用表Fluke 116/62 HV AC电工组合工具包Fluke 116C 温度及微安电流测量HV AC万用表Fluke 117C 非接触式电压测量万用表Fluke 12E 数字万用表(教育院校专用)Fluke 1587/1577 绝缘万用表Fluke 170 系列数字多用表Fluke 179/61 带红外温度计的数字多用表Fluke17B和15B新型数字万用表Fluke 187/189 数字/模拟多用表Fluke 18B新型数字万用表Fluke 233 远程显示多用表Fluke 27-II/28-II 工业多用表Fluke 287 真有效值电子记录多用表Fluke 289 真有效值工业用记录多用表Fluke 73/77 系列III 数字多用表Fluke 77 IV Series Digital MultimeterFluke 78 汽车数字多用表Fluke 787 过程多用表Fluke 789 ProcessMeter™ 过程多用表Fluke 80 系列V 数字多用表Fluke 88 系列V/A 汽车数字多用表Fluke 8808A 数字多用表Fluke 8845A/8846A 6.5 位高精度数字多用表Fluke 88V 汽车数字多用表。

福禄克型万用表使用说明

福禄克型万用表使用说明

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用:二、 万用表又称多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。

三、 使用数安万用表的注意事项:1、对测量交流电30V 以上、直流电60V 以上时,应格外小心,防止触电事故。

2、测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前,应切断电路电源,并把所有的高压电容器放电。

4、 仪表有手动(Range )和自动(Auto)两种量程:开机时数字万用表自动进入(Auto)自动量程,仪表会根据被测量值的大小,由大到小自动判断,选择合适的量程,但测量时较长;也可以通过按“Range ”键,手动选择量程,测量时间短,精度高。

四、 数字万用表各按键注解MAXMIN 最大值、最小值、HOLD 读数锁定V ~交流电压、频率档OFF 关机V--直流电压档A--直流电流档负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、A ~交流电流、频率测量档四、如何使用数字万用表1、交流电压的测量(AC~0.06—600V):V~交流电压、频首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至交流“V~”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取交流电压的数值。

还可以通过“MINMAX”按键,测量出交流电的最小值、最大值、平均值。

交流电压无正负之分,测量时应注意人身安全,不要随便用手触摸表笔的金属部分。

2、直流电压的测量V--直流电压(1)、直流大电压测量(0.001—600V):首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至直流“V--”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取直流电压的数值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用:
二、 万用表又称多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。

三、 使用数安万用表的注意事项:
1、
对测量交流电30V 以上、直流电60V 以上时,应格外小心,防止触电事故。

2、
测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前,应切断电路电源,并把所有的高压电容器放电。

4、 仪表有手动(Range )和自动(Auto)两种量程:开机时数字万用表自动进入(Auto)自动量程,仪表会根据被测量值的大小,由大到小自动判断,选择合适的量程,但测量时较长;也可以通过按“Range ”键,手动选择量程,测量时间短,精度高。

四、 数字万用表各按键注解
MAXMIN 最大值、最小值、
HOLD 读数锁定
V ~交流电压、频率档
OFF 关机
V--直流电压档
A--直流电流档
负极黑色插孔 测量电流正极红色插孔 线路通断通路档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、
A ~交流电流、频率测量档
四、如何使用数字万用表
1、交流电压的测量(AC~0.06—600V):
V~交流电压、频
首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至交流“V~”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取交流电压的数值。

还可以通过“MINMAX”按键,测量出交流电的最小值、最大值、平均值。

交流电压无正负之分,测量时应注意人身安全,不要随便用手触摸表笔的金属部分。

2、直流电压的测量
V--直流电压
(1)、直流大电压测量(0.001—600V):
首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,再将旋钮打至直流“V--”档,在已知电压大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示
屏上读取直流电压的数值。

如果显示屏上显示为“OL”,则表明量程太小,那么就要加大量程后再进行测量;如果在数值左边出现“—”,则表明表笔极性与实际电源极性相反,此时红、黑表笔反接即可。

(2)、直流小电压测量(6—600mv):测量方法同上,只是将旋钮打至交流“mv--”档,读取直流电压值。

3、电阻的测量:(0.1Ω--40MΩ)
Ω电阻档
首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,将旋钮打至“Ω”档,在已知电阻大小的情况下,通过“RANGE”按键选择合适的量程,在未知电阻大小情况下可以直接用“Auto”自动档,将表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要双手同时接触电阻两端,这样会影响测量精确度的,因为人体也是一个大电阻。

读数时,要保持表笔和电阻良好接触;注意单位:“Ω”,“KΩ”“MΩ”。

4、线路通断情况的测量:(只能测量接触电阻小于20Ω线路)
首先将红表笔插进“V Ω”孔内,黑表笔插进“com ”孔内,将旋钮打至“???”档,再将两表笔短接,试验通鸣档作用良好后,将两表笔接在被测线路两端进行测量,当接触电阻小于20Ω时,通路器才能报警。

5、二极管的测量:
将红表笔插进“V Ω”孔内,黑表笔插进“com ”孔内,将旋钮打至“”档,首先进行正向导通情况测量,将红表笔接在二极管正极,黑表笔接在二极管负极,显
???通断通路 正向导通测 反向阻断测
示屏显示低于2V以下的电压降,表明二极管正向导通良好,若显示屏显示“OL”表明二极管已经开路;然后进行反向阻断情况测量,将红表笔接在二极管的负极,黑表笔接在二极管的正极,显示屏显示“OL”,表明二极管反向阻断良好,若显示屏显示有几伏的电压降,则表明二极管已经击穿或降级。

6、直流电流的测量:(DC0.001—10A)
A--直流电流
首先将红表笔插进“A”孔内,黑表笔插进“com”孔内,再将旋钮打至直流“A--”档,在已知电流大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,先将电路断开电源,将数字万用表串接入电路中,保持接触稳定,电路通电以后,便可以直接从显示屏上读取直流电流的数值。

如果显示屏上显示为“OL”,则表明量程太小,那么就要加大量程后再进行测量;如果在数值左边出现“—”,则表明表笔极性与实际电源极性相反,此时红、黑表笔反接即可。

7、交流电流的测量:(AC0.1—10A)
首先将红表笔插进“A”孔内,黑表笔插进“com”孔内,再将旋钮打至交流“A~”档,在已知电流大小的情况下,通过“RANGE”按键选择合适的量程,在未知电压大小情况下可以直接用“Auto”自动档,先将电路断开电源,将数字万用表串接入电路中,保持接触稳定,电路通电以后,便可以直接从显示屏上读取交流电流的数值。

还可以通过“MINMAX”按键,测量出交流电的最小值、最大值、平均值。

交流电流无正负之分,测量时应注意人身安全,不要随便用手触摸表笔的金属部分。

8、电容的测量:(1nF—9999uF)
-‖-电容测
在测量高压电容以前应先断开电源,对电容进行短路放电,将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,将旋钮打至“-‖-”档,按一下黄色第二功能键,在已知电容大小的情况下,通过“RANGE”按键选择合适的量程,在未知电容大小情况下可以直接用“Auto”自动档,将表笔接在电容两端金属部位,保持接触稳定,便可以直接从显示屏上读取电容的数值,注意单位:“mF”、“uF”、“nF”、“pF”。

9、频率的测量:(5Hz—50KHz)
首先将红表笔插进“VΩ”孔内,黑表笔插进“com”孔内,将旋钮打至“Hz”档,按一下黄色第二功能键,根据被测量的交流电压或电流,将数字万用表并联或串联入电路中,在已知频率大小的情况下,通过“RANGE”按键选择合适的量程,在未知频率大小情况下可以直接用“Auto”自动档,保持接触稳定,便可以直接从显示屏上读取频率的数值,注意单位:“Hz”,“KHz”。
